Лідер плавця

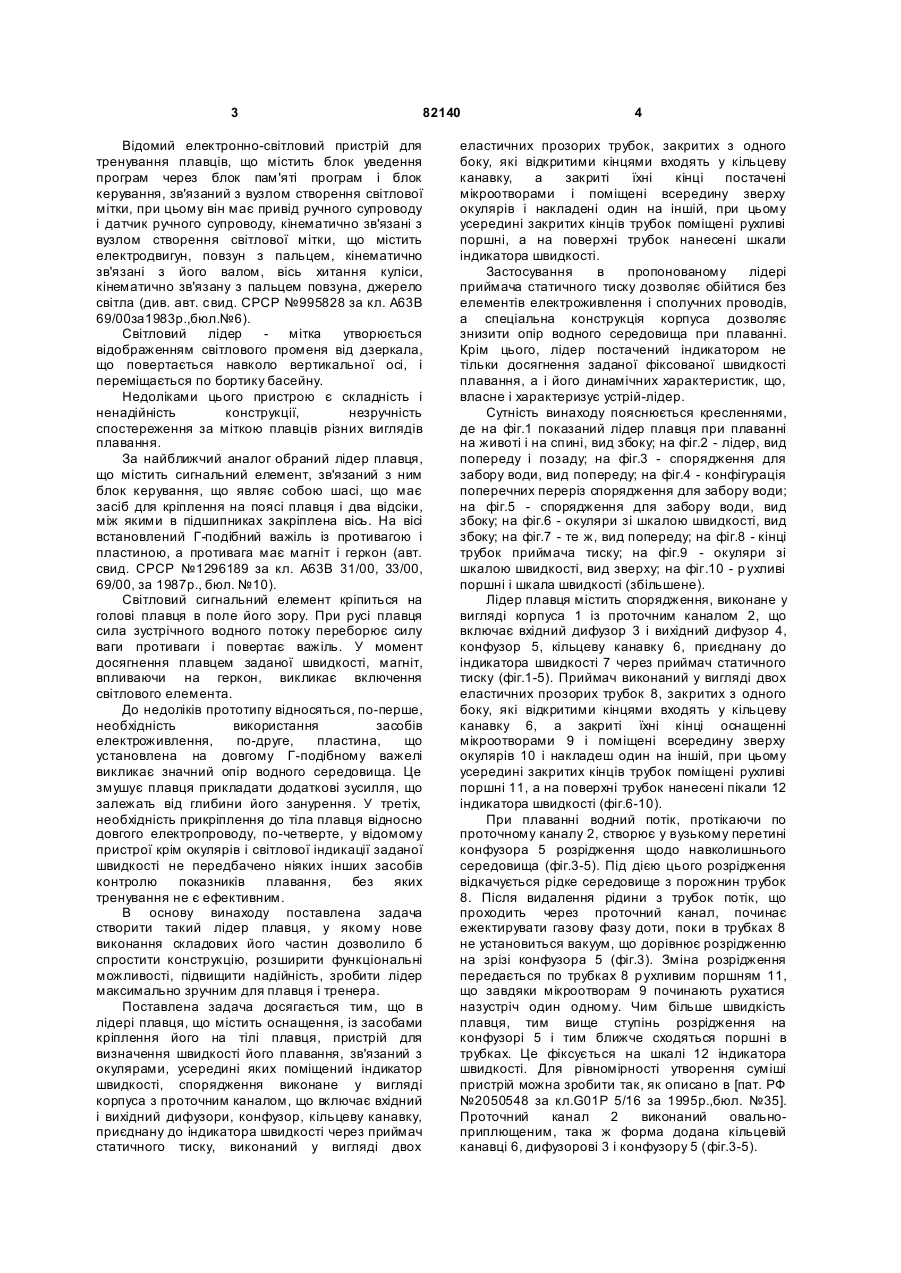

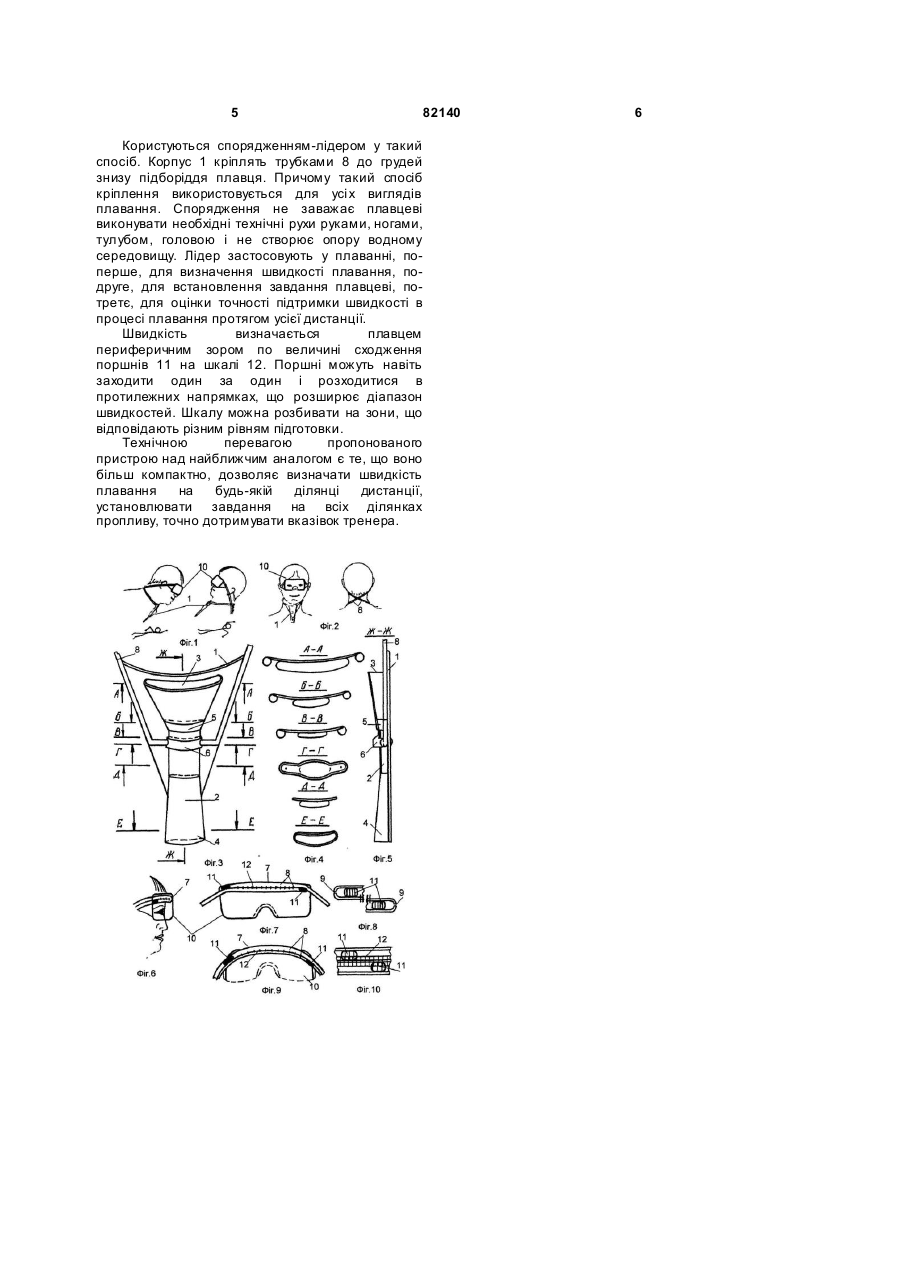

Лідер плавця, що містить спорядження із засобами кріплення його на тілі плавця, пристрій 3 82140 Відомий електронно-світловий пристрій для тренування плавців, що містить блок уведення програм через блок пам'яті програм і блок керування, зв'язаний з вузлом створення світлової мітки, при цьому він має привід ручного супроводу і датчик ручного супроводу, кінематично зв'язані з вузлом створення світлової мітки, що містить електродвигун, повзун з пальцем, кінематично зв'язані з його валом, вісь хитання куліси, кінематично зв'язану з пальцем повзуна, джерело світла (див. авт. свид. СРСР №995828 за кл. А63В 69/00за1983р.,бюл.№6). Світловий лідер мітка утворюється відображенням світлового променя від дзеркала, що повертається навколо вертикальної осі, і переміщається по бортику басейну. Недоліками цього пристрою є складність і ненадійність конструкції, незручність спостереження за міткою плавців різних виглядів плавання. За найближчий аналог обраний лідер плавця, що містить сигнальний елемент, зв'язаний з ним блок керування, що являє собою шасі, що має засіб для кріплення на поясі плавця і два відсіки, між якими в підшипниках закріплена вісь. На вісі встановлений Г-подібний важіль із противагою і пластиною, а противага має магніт і геркон (авт. свид. СРСР №1296189 за кл. А63В 31/00, 33/00, 69/00, за 1987р., бюл. №10). Світловий сигнальний елемент кріпиться на голові плавця в поле його зору. При русі плавця сила зустрічного водного потоку переборює силу ваги противаги і повертає важіль. У момент досягнення плавцем заданої швидкості, магніт, впливаючи на геркон, викликає включення світлового елемента. До недоліків прототипу відносяться, по-перше, необхідність використання засобів електроживлення, по-друге, пластина, що установлена на довгому Г-подібному важелі викликає значний опір водного середовища. Це змушує плавця прикладати додаткові зусилля, що залежать від глибини його занурення. У третіх, необхідність прикріплення до тіла плавця відносно довгого електропроводу, по-четверте, у відомому пристрої крім окулярів і світлової індикації заданої швидкості не передбачено ніяких інших засобів контролю показників плавання, без яких тренування не є ефективним. В основу винаходу поставлена задача створити такий лідер плавця, у якому нове виконання складових його частин дозволило б спростити конструкцію, розширити функціональні можливості, підвищити надійність, зробити лідер максимально зручним для плавця і тренера. Поставлена задача досягається тим, що в лідері плавця, що містить оснащення, із засобами кріплення його на тілі плавця, пристрій для визначення швидкості його плавання, зв'язаний з окулярами, усередині яких поміщений індикатор швидкості, спорядження виконане у вигляді корпуса з проточним каналом, що включає вхідний і вихідний дифузори, конфузор, кільцеву канавку, приєднану до індикатора швидкості через приймач статичного тиску, виконаний у вигляді двох 4 еластичних прозорих трубок, закритих з одного боку, які відкритими кінцями входять у кільцеву канавку, а закриті їхні кінці постачені мікроотворами і поміщені всередину зверху окулярів і накладені один на іншій, при цьому усередині закритих кінців трубок поміщені рухливі поршні, а на поверхні трубок нанесені шкали індикатора швидкості. Застосування в пропонованому лідері приймача статичного тиску дозволяє обійтися без елементів електроживлення і сполучних проводів, а спеціальна конструкція корпуса дозволяє знизити опір водного середовища при плаванні. Крім цього, лідер постачений індикатором не тільки досягнення заданої фіксованої швидкості плавання, а і його динамічних характеристик, що, власне і характеризує устрій-лідер. Сутність винаходу пояснюється кресленнями, де на фіг.1 показаний лідер плавця при плаванні на животі і на спині, вид збоку; на фіг.2 - лідер, вид попереду і позаду; на фіг.3 - спорядження для забору води, вид попереду; на фіг.4 - конфігурація поперечних переріз спорядження для забору води; на фіг.5 - спорядження для забору води, вид збоку; на фіг.6 - окуляри зі шкалою швидкості, вид збоку; на фіг.7 - те ж, вид попереду; на фіг.8 - кінці трубок приймача тиску; на фіг.9 - окуляри зі шкалою швидкості, вид зверху; на фіг.10 - р ухливі поршні і шкала швидкості (збільшене). Лідер плавця містить спорядження, виконане у вигляді корпуса 1 із проточним каналом 2, що включає вхідний дифузор 3 і вихідний дифузор 4, конфузор 5, кільцеву канавку 6, приєднану до індикатора швидкості 7 через приймач статичного тиску (фіг.1-5). Приймач виконаний у вигляді двох еластичних прозорих трубок 8, закритих з одного боку, які відкритими кінцями входять у кільцеву канавку 6, а закриті їхні кінці оснащенні мікроотворами 9 і поміщені всередину зверху окулярів 10 і накладеш один на іншій, при цьому усередині закритих кінців трубок поміщені рухливі поршні 11, а на поверхні трубок нанесені пікали 12 індикатора швидкості (фіг.6-10). При плаванні водний потік, протікаючи по проточному каналу 2, створює у вузькому перетині конфузора 5 розрідження щодо навколишнього середовища (фіг.3-5). Під дією цього розрідження відкачується рідке середовище з порожнин трубок 8. Після видалення рідини з трубок потік, що проходить через проточний канал, починає ежектирувати газову фазу доти, поки в трубках 8 не установиться вакуум, що дорівнює розрідженню на зрізі конфузора 5 (фіг.3). Зміна розрідження передається по трубках 8 р ухливим поршням 11, що завдяки мікроотворам 9 починають рухатися назустріч один одному. Чим більше швидкість плавця, тим вище ступінь розрідження на конфузорі 5 і тим ближче сходяться поршні в трубках. Це фіксується на шкалі 12 індикатора швидкості. Для рівномірності утворення суміші пристрій можна зробити так, як описано в [пат. РФ №2050548 за кл.G01Р 5/16 за 1995р.,бюл. №35]. Проточний канал 2 виконаний овальноприплющеним, така ж форма додана кільцевій канавці 6, дифузорові 3 і конфузору 5 (фіг.3-5). 5 82140 Користуються спорядженням-лідером у такий спосіб. Корпус 1 кріплять трубками 8 до грудей знизу підборіддя плавця. Причому такий спосіб кріплення використовується для усі х виглядів плавання. Спорядження не заважає плавцеві виконувати необхідні технічні рухи руками, ногами, тулубом, головою і не створює опору водному середовищу. Лідер застосовують у плаванні, поперше, для визначення швидкості плавання, подруге, для встановлення завдання плавцеві, потретє, для оцінки точності підтримки швидкості в процесі плавання протягом усієї дистанції. Швидкість визначається плавцем периферичним зором по величині сходження поршнів 11 на шкалі 12. Поршні можуть навіть заходити один за один і розходитися в протилежних напрямках, що розширює діапазон швидкостей. Шкалу можна розбивати на зони, що відповідають різним рівням підготовки. Технічною перевагою пропонованого пристрою над найближчим аналогом є те, що воно більш компактно, дозволяє визначати швидкість плавання на будь-якій ділянці дистанції, установлювати завдання на всіх ділянках пропливу, точно дотримувати вказівок тренера. 6
