Лідер спортсмена плавця

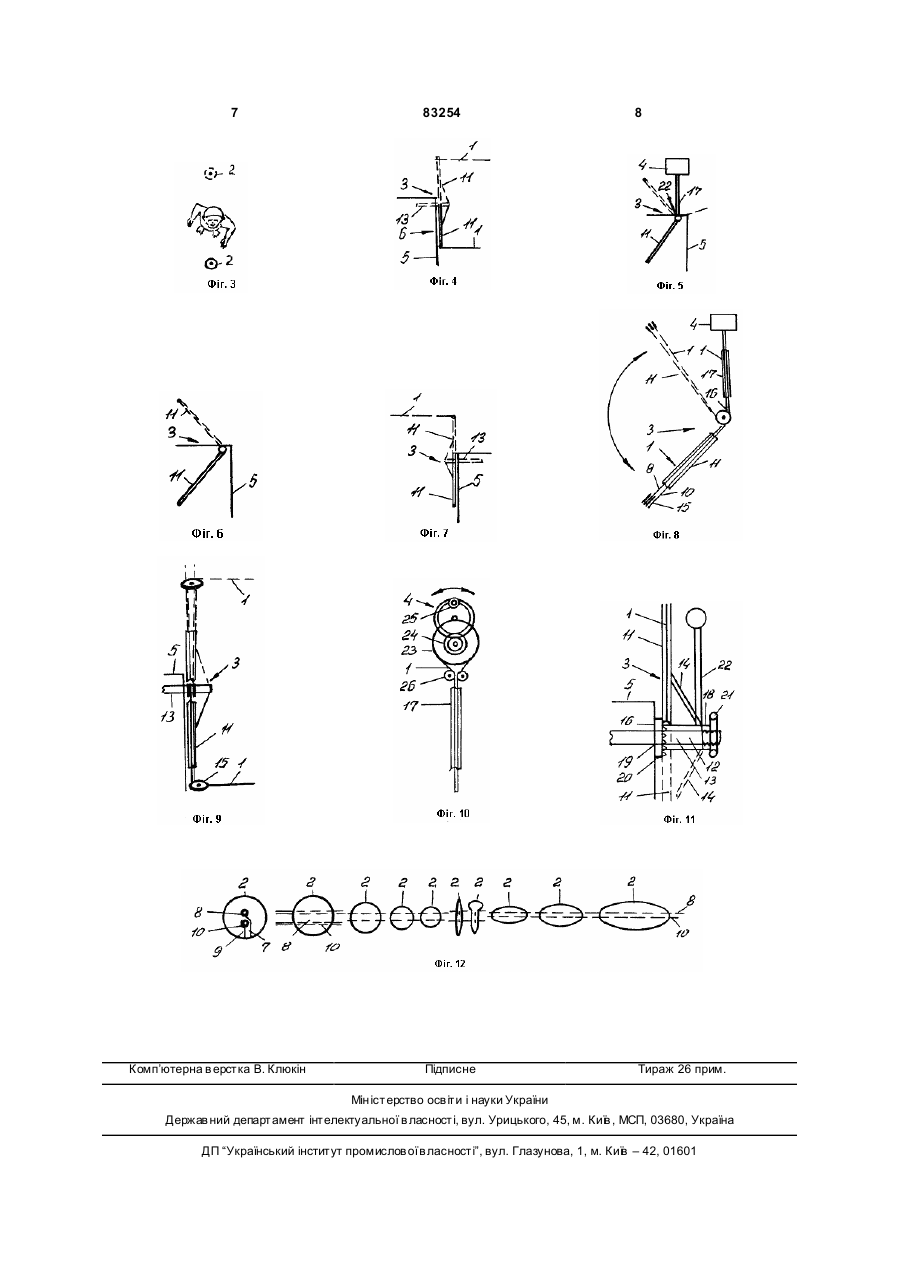

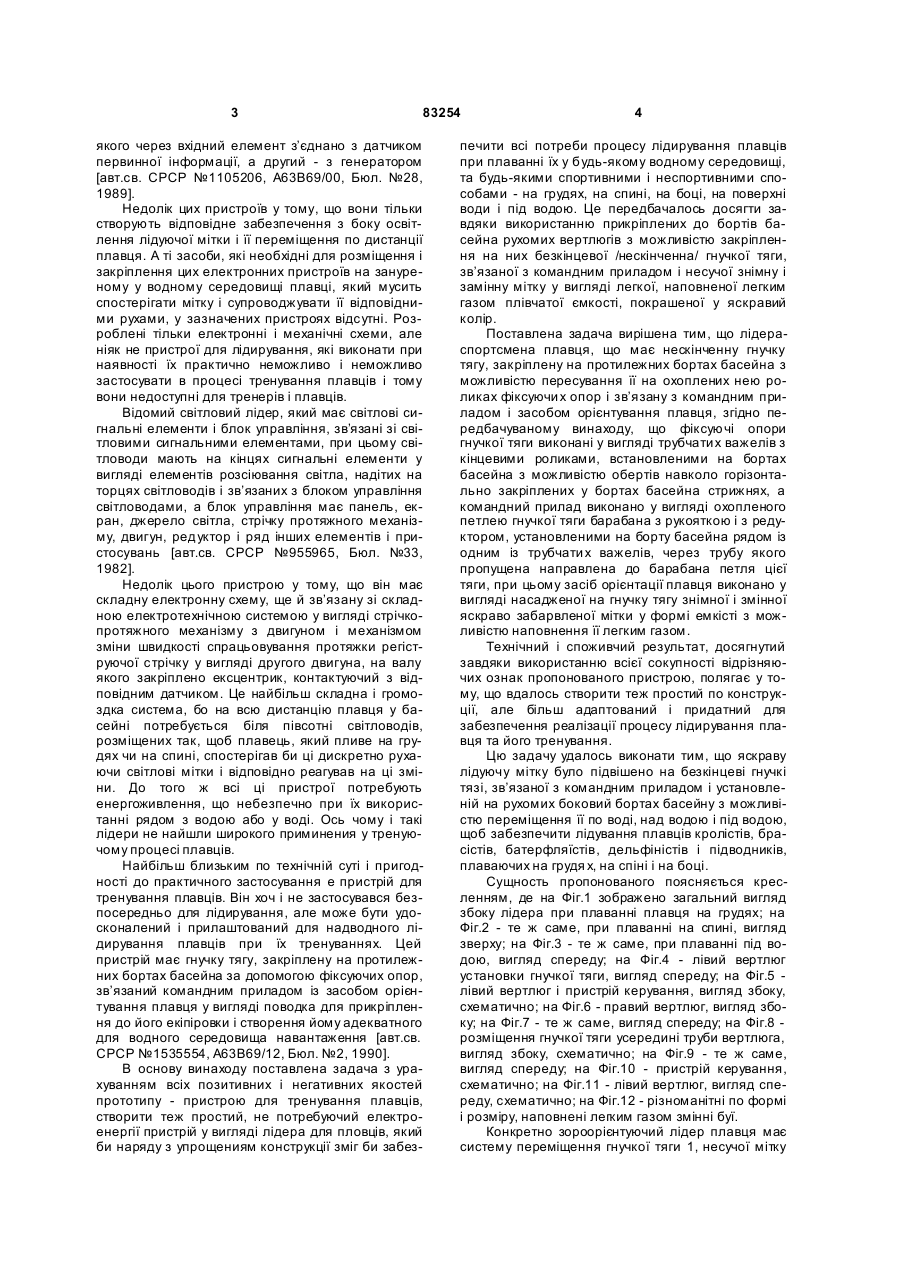

Лідер спортсмена плавця, що має нескінченну гнучк у тягу, закріплену на протилежних бортах басейна з можливістю пересування на охоплених нею роликах фіксуючи х опор і зв’язану з командним приладом і засобом орієнтування плавця, який відрізняється тим, що фіксуючі опори гнучкої тяги виконані у вигляді тр убчасти х важелів з кінцевими роликами, які встановлені, з можливістю обертання, на закріплених у борта х басейна стрижнях, а командний прилад, у вигляді охопленого петлею гнучкої тяги барабана з редуктором і рукояткою, встановлений на борту басейна поруч з одним із трубчастих важелів, через який пропущена спрямована до барабана петля тяги, при цьому засіб орієнтування плавця виконаний у вигляді яскраво забарвленої мітки у формі ємності з можливістю наповнення її легким газом, яка закріплена на гнучкій тязі з можливістю зняття і заміни. Передбачуваний винахід відноситься до пристроїв для заняття фізичною культурою і спортом, які зокрема використовуються для тренування плавців. Давно відомий пристрій для переміщення по опорній площині спортсмена керуючого його швидкість руху світлового променя, який має ланцюг, натягнутий повздовж кругової бігової доріжки, зв’язаний з зубчаткою коробки швидкості механізму і з джерелом світла [авт.св. CPCP №49972, А63В69/00, іл.8, 1924]. Недолік його у тому, що промінь світла може бути направлено лише на дорожнє покриття, коли бігун орієнтується по світловій плямі, яка рухається по біговій доріжці перед ним. Для плавця цей засіб лідирування непридатний, бо плавець займає у воді не вертикальне положення, а горизонтальне і його зір направлен не на площину опори, а у глубину водного середовища. Тому цей пристрій для тренування плавців непридатний. Відомі пристрої, назначені безпосередньо для тренування плавців, у яких світловий промінь пе реміщається повздовж плавальної доріжки і це дає можливість плавцю орієнтуватись по швидкості його переміщення по воді і відпрацьовувати оптимальні швидкості руху на заданій дистанції. Це, наприклад, реалізовано у командному приладі, який застосовується у якості тренуючого лідера плавця, що має блок живлення, генератор тактових імпульсів, логічну схему 1 індикатор часу, шифратор, рахівник, розмежувач, двополисний перемикач, однополюсний перемикач [авт.св. СРСР №895468, А63В69/00, Бюл. №1. 1982]. Є ще подібний пристрій - електронико-світловий пристрій для тренування плавців, який має блок вводу програм через блок пам’яті програм і блок управління, зв’язаний з узлом створення світлової мітки, і привід ручного супроводження і його датчик, зв’язані з узлом створення світлової мітки [Aвт.св. СРСР №99828, А63В 69/00. Бюл. №6, 1983]. Аналогічний електронний пристрій має телефон, приєднаний до вихідних клемів, кожний із яких з’єднано з генератором звукової частоти і з одним із виходів блока зрівняння, один із входів (19) UA (11) 83254 (13) (21) a200604642 (22) 26.04.2006 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ОЗЕРОВА ОЛЬГА АН АТОЛЬЄВНА, U A, КАНІШЕВСЬКИЙ СТАНІСЛАВ МИХАЙЛОВИЧ, U A, ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, UA (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, U A (56) SU 1535554, A63B 69/12,15.01.1990 SU 49972, 31.08.1936 SU 895468, A63B 69/00, G05B 19/28, 07.01.1982 SU 955965, A63B 69/00, 07.09.1982 SU 995828, A63B 69/00, 15.02.1983 SU 1105206, A63B 69/00, 30.07.1984 GB 2102683, A63B 69/00, 09.02.1983 US 3119610, 28.01.1964 GB 1078777, A63B 69/00, 09.08.1967 SU 1066620, A63B 69/12, 15.01.1984 US 5938565, A63B 69/12, 17.08.1999 US 4095657, A63B 31/00, 20.06.1978 C2 1 3 83254 якого через вхідний елемент з’єднано з датчиком первинної інформації, а другий - з генератором [авт.св. СРСР №1105206, А63В69/00, Бюл. №28, 1989]. Недолік цих пристроїв у тому, що вони тільки створують відповідне забезпечення з боку освітлення лідуючої мітки і її переміщення по дистанції плавця. А ті засоби, які необхідні для розміщення і закріплення цих електронних пристроїв на зануреному у водному середовищі плавці, який мусить спостерігати мітку і супроводжувати її відповідними рухами, у зазначених пристроях відсутні. Розроблені тільки електронні і механічні схеми, але ніяк не пристрої для лідирування, які виконати при наявності їх практично неможливо і неможливо застосувати в процесі тренування плавців і тому вони недоступні для тренерів і плавців. Відомий світловий лідер, який має світлові сигнальні елементи і блок управління, зв’язані зі світловими сигнальними елементами, при цьому світловоди мають на кінцях сигнальні елементи у вигляді елементів розсіювання світла, надітих на торцях світловодів і зв’язаних з блоком управління світловодами, а блок управління має панель, екран, джерело світла, стрічку протяжного механізму, двигун, редуктор і ряд інших елементів і пристосувань [авт.св. СРСР №955965, Бюл. №33, 1982]. Недолік цього пристрою у тому, що він має складну електронну схему, ще й зв’язану зі складною електротехнічною системою у вигляді стрічкопротяжного механізму з двигуном і механізмом зміни швидкості спрацьовування протяжки регіструючої стрічку у вигляді другого двигуна, на валу якого закріплено ексцентрик, контактуючий з відповідним датчиком. Це найбільш складна і громоздка система, бо на всю дистанцію плавця у басейні потребується біля півсотні світловодів, розміщених так, щоб плавець, який пливе на грудях чи на спині, спостерігав би ці дискретно рухаючи світлові мітки і відповідно реагував на ці зміни. До того ж всі ці пристрої потребують енергоживлення, що небезпечно при їх використанні рядом з водою або у воді. Ось чому і такі лідери не найшли широкого приминения у тренуючому процесі плавців. Найбільш близьким по технічній суті і пригодності до практичного застосування е пристрій для тренування плавців. Він хоч і не застосувався безпосередньо для лідирування, але може бути удосконалений і прилаштований для надводного лідирування плавців при їх тренуваннях. Цей пристрій має гнучку тягу, закріплену на протилежних бортах басейна за допомогою фіксуючих опор, зв’язаний командним приладом із засобом орієнтування плавця у вигляді поводка для прикріплення до його екіпіровки і створення йому адекватного для водного середовища навантаження [авт.св. СРСР №1535554, А63В69/12, Бюл. №2, 1990]. В основу винаходу поставлена задача з урахуванням всіх позитивних і негативних якостей прототипу - пристрою для тренування плавців, створити теж простий, не потребуючий електроенергії пристрій у вигляді лідера для пловців, який би наряду з упрощениям конструкції зміг би забез 4 печити всі потреби процесу лідирування плавців при плаванні їх у будь-якому водному середовищі, та будь-якими спортивними і неспортивними способами - на грудях, на спині, на боці, на поверхні води і під водою. Це передбачалось досягти завдяки використанню прикріплених до бортів басейна рухомих вертлюгів з можливістю закріплення на них безкінцевої /нескінченна/ гнучкої тяги, зв’язаної з командним приладом і несучої знімну і замінну мітку у вигляді легкої, наповненої легким газом плівчатої ємкості, покрашеної у яскравий колір. Поставлена задача вирішена тим, що лідераспортсмена плавця, що має нескінченну гнучку тягу, закріплену на протилежних бортах басейна з можливістю пересування її на охоплених нею роликах фіксуючи х опор і зв’язану з командним приладом і засобом орієнтування плавця, згідно передбачуваному винаходу, що фіксуючі опори гнучкої тяги виконані у вигляді трубчатих важелів з кінцевими роликами, встановленими на бортах басейна з можливістю обертів навколо горізонтально закріплених у бортах басейна стрижнях, а командний прилад виконано у вигляді охопленого петлею гнучкої тяги барабана з рукояткою і з редуктором, установленими на борту басейна рядом із одним із трубчати х важелів, через трубу якого пропущена направлена до барабана петля цієї тяги, при цьому засіб орієнтації плавця виконано у вигляді насадженої на гнучку тягу знімної і змінної яскраво забарвленої мітки у формі емкісті з можливістю наповнення її легким газом. Технічний і споживчий результат, досягнутий завдяки використанню всієї сокупності відрізняючих ознак пропонованого пристрою, полягає у тому, що вдалось створити теж простий по конструкції, але більш адаптований і придатний для забезпечення реалізації процесу лідирування плавця та його тренування. Цю задачу удалось виконати тим, що яскраву лідуючу мітку було підвішено на безкінцеві гнучкі тязі, зв’язаної з командним приладом і установленій на рухомих боковий бортах басейну з можливістю переміщення її по воді, над водою і під водою, щоб забезпечити лідування плавців кролістів, брасістів, батерфляїстів, дельфіністів і підводників, плаваючих на грудя х, на спіні і на боці. Сущность пропонованого поясняється кресленням, де на Фіг.1 зображено загальний вигляд збоку лідера при плаванні плавця на грудях; на Фіг.2 - те ж саме, при плаванні на спині, вигляд зверху; на Фіг.3 - те ж саме, при плаванні під водою, вигляд спереду; на Фіг.4 - лівий вертлюг установки гнучкої тяги, вигляд спереду; на Фіг.5 лівий вертлюг і пристрій керування, вигляд збоку, схематично; на Фіг.6 - правий вертлюг, вигляд збоку; на Фіг.7 - те ж саме, вигляд спереду; на Фіг.8 розміщення гнучкої тяги усередині труби вертлюга, вигляд збоку, схематично; на Фіг.9 - те ж саме, вигляд спереду; на Фіг.10 - пристрій керування, схематично; на Фіг.11 - лівий вертлюг, вигляд спереду, схематично; на Фіг.12 - різноманітні по формі і розміру, наповнені легким газом змінні буї. Конкретно зороорієнтуючий лідер плавця має систему переміщення гнучкої тяги 1, несучої мітку 5 83254 2 у вигляді буя, змонтовану на дво х вертлюгах 3 і зв’язану з прибором керування 4, встановленим на борту 5 басейна 6. Гнучка тяга 1 виконана із пружного водостійкого шн ура, кінцівки якого з’єднані між собов, створуючи безкінцеву /нескінчену/ підвіску (Фіг.1, 2). Буй 2 виконано у вигляді ємкісті із легкої водостійкої плівки, заповненої легким газом. Для нападки і закріплення тяги 1 буй 2 має дві шпари: одну 7 для фіксації його на ведучій 8 гілці, а другу 9 /вільну/ для пропуску ведомої 10 гілки тяги (Фіг.12). Застосовують комплект буїв 6 різноманітної форми. Вертлюги 3 виконані однаково, один із них закріплений до стартового борта 5 басейну 6, а другий - до протилежного поворотного борта (Фіг.1, 2). Кожний із них виконано у вигляді трубча того важеля 11, установленого одним кінцем на обіймі 12, насадженій на закріплений у брті басейна стрижень 13. Важель 11 зовні мав розпарку 14 для попередження його згинання, усередині його трубки вміщені обидві гілки тяги 1, які охоплюють ролики 15, виходять через отвір 16 по трубі 17, направляється до пристрою керування 4 (Фіг.8, 9). Обійма 12 виконана з можливістю обертів і фіксування у кінцевих положеннях завдяки різьбі 18 на торці стрижня 13, зубчатого щеплення 19, а на його фланці 20 і гайці 21. На обіймі 12 лівостороннього вертлюга закріплена у вигляді важеля рукоятка 22 (Фіг.11). Прилад корегування 4 має барабан 23, який охоплено петлею гнучкої тяги 1 і який зв’язано з шестернями редуктора 24, більша із яких має ручку 25. Вихід гн учкої тяги із приладу 4 формується двома рамками 26, які направляють її до вертлюгів і буя. Корпус прилада 4 позначено символічно на Фіг.5, а його барабан і редуктор на Фіг.10. Прилад 4 встановлено проти лівостороннього вертлюга, рядом зі стартовою тумбою 27 басейна 6. Користуються лідером спортсмена плавця без застосування будь-якого енергоносія, вручну, обертами барабана 23, використовуючи для цього 6 рукоятку 26 прилада 4. Для зручності застосування лідера його гнучку тягу 1 з приладом 4 і вертлюгами установлюють у провздовжного борта 5 басейна 6, рядом з крайньою стартовою тумбою 27. При обертах рукоятки 25 спрацьовує редуктор 24 і гнучка тяга 1 намотується на барабан 23 і її несуча гілка 8 переносить насаджену на неї мітку 2 повздовж басейна. Для забезпечення лідирування плавців на;грудях гілку 1 разом з міткою 2 кладуть на поверхню води, або заглублюють їх на певну глибину басейна (Фіг.1). Це переміщення забезпечено послідовними або одночасними поворотами важелів 11, для чого відгвинчують гайки 21 на стріжнях 13 і рукоятками 22 повертають ці важелі, встановлюють їх у необхідне положення і фіксують тими ж гайками 21 (Фіг.8, 11). Швидкість обертів рукоятки 22, а відтак, то і швидкість переміщення мітки 2 повздовж басейна задають і встановлюють швидкістю обертів цієї рукоятки та застосовують встановлений на вісі малої шестерні редуктора 4 тахометр (не показано), що необхідно для підготовки спортсменів різної кваліфікації - майстрів спорту і розрядників. Після тренування лідер залишається на борту басейна, або знімають буй 2, змотують тягу 1 на барабан і згвинчують гайки 21, знімають і складають важелі вертлюгів 3. Технічною перевагою пропонованого над прототипом є те, що наряду з упрощениям конструкції даного пристрою, досягнута можливість більш точно і ефективно плавцям задати ту швидкість плавання, яка встановлюється планом тренування. При цьому передбачена і реалізована можливість керування плавцями і на воді, і під водою, при плаванні їх на грудях, на спіні, на боці, стилем кроль, брас, батерфляй і дельфін. Сподіваємось, що такі лідери будуть у пригоді у всі х басейнах, де ведеться планова робота по підготовці спортсменів-плавців і надводного плавання, і підводного. 7 Комп’ютерна в ерстка В. Клюкін 83254 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
