Легка будівельна плита

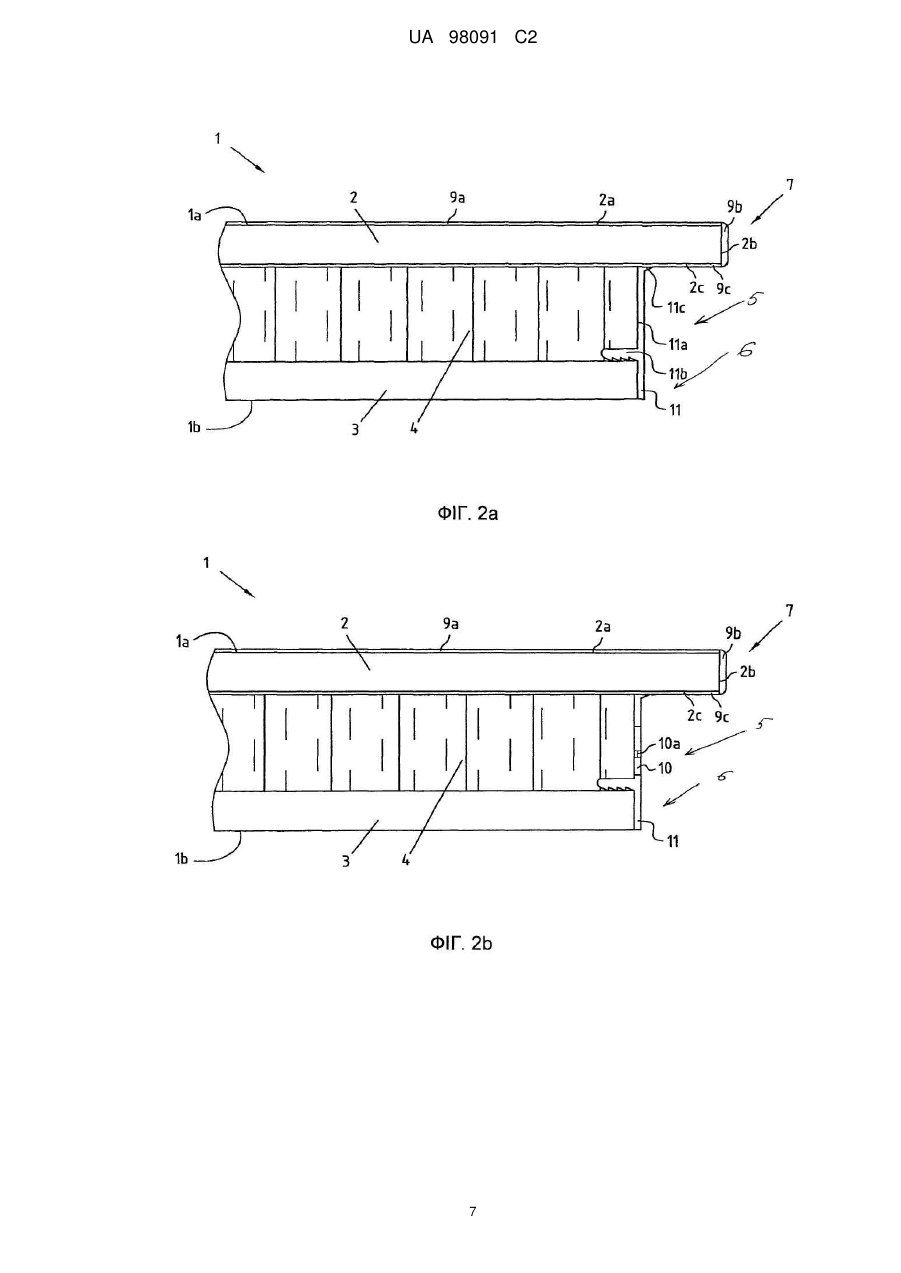

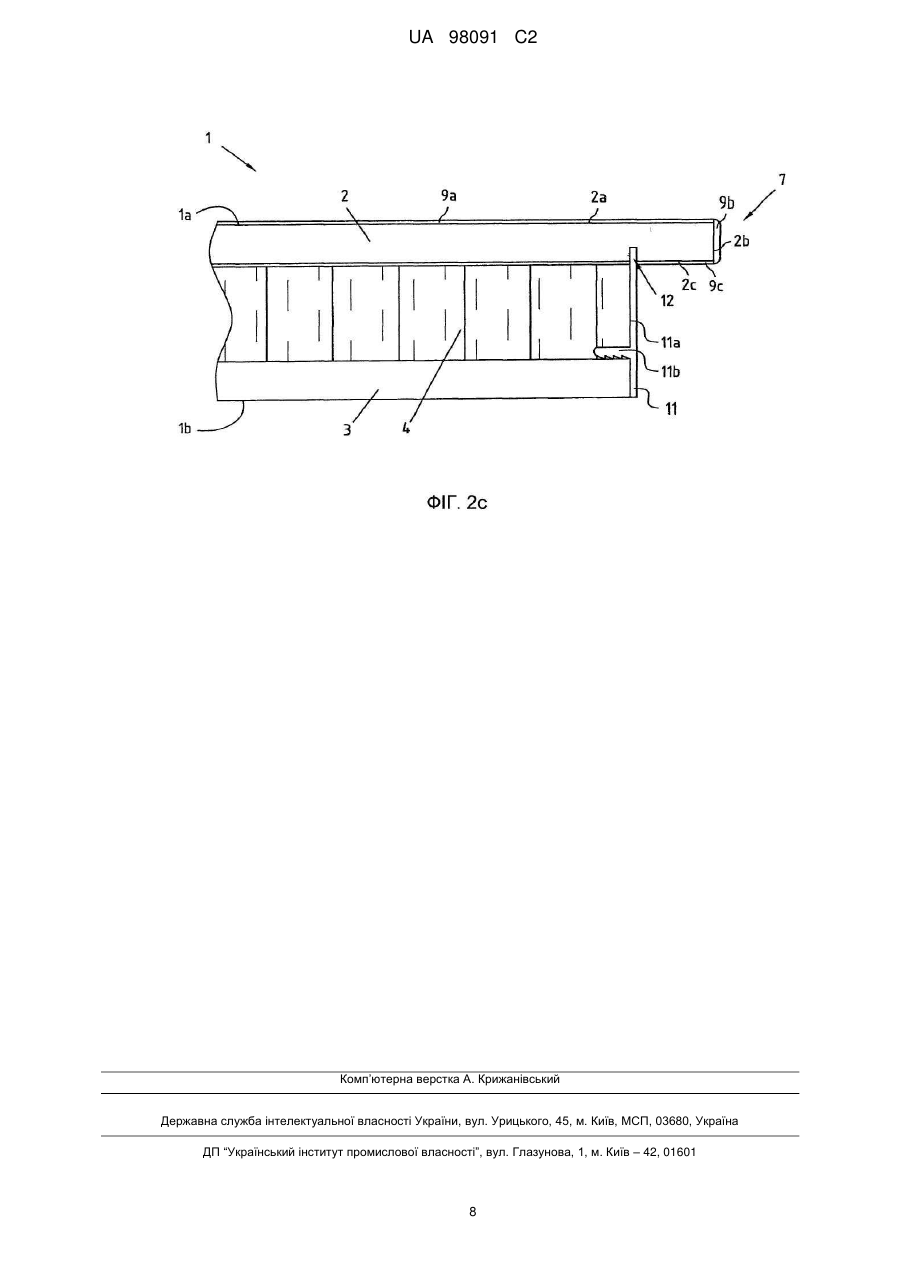

Реферат: Легка будівельна плита (1) має верхню сторону (1а), нижню сторону (1b) та кілька вузьких сторін (1с), містить верхній облицювальний шар (2), нижній облицювальний шар (3) та розташований між верхнім облицювальним шаром (2) та нижнім облицювальним шаром (3) середній шар (4). На одній вузькій стороні (1с) будівельного елемента торцеві кромки (5, 6) шарів, розташованих під верхнім облицювальним шаром (2), принаймні в окремих ділянках, а краще повністю, зміщені відносно торцевої кромки (7) верхнього облицювального шару (2) в напрямку до середини будівельного елемента. Торцеві кромки (5, 6) шарів (3, 4), розташованих під верхнім облицювальним шаром (2), мають покриття, утворене світлодіодною стрічкою (10) або профілем (11) з інтегрованими світлодіодами (10а). UA 98091 C2 (12) UA 98091 C2 UA 98091 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується легкої будівельної плити з верхньою стороною, нижньою стороною та кількома бічними сторонами, яка має верхній облицювальний шар, нижній облицювальний шар та середній шар, розміщений між верхнім і нижнім облицювальними шарами, причому принаймні на одній бічній стороні будівельної плити торцеві кромки шарів, розташованих під верхнім облицювальним шаром, принаймні на окремих ділянках зміщені в напрямку до середини будівельного елемента порівняно з торцевою кромкою верхнього облицювального шару, і торцеві кромки шарів, розташованих під верхнім облицювальним шаром, мають покриття. Відомо, що легкі будівельні плити (LBPL) при внутрішній обробці будівель вже досить давно застосовуються при виробництві дверей. Останнім часом легкі будівельні плити набувають значення також при опорядженні кухонь. Причина полягає, по-перше, у різноманітних можливостях конструювання, які можуть бути здійснені з огляду великої товщини будівельних деталей, по-друге, у невеликій вазі, що значно полегшує транспортування та монтаж вироблених із них робочих плит. При виготовленні легких будівельних плит, що застосовуються як кухонні робочі поверхні, необхідно проводити багато технологічних операцій, які часто можна здійснити навіть вручну. Спочатку потрібно виготовити рами, при потребі з поперечками, на які встановлюють облицювальні шари. Між облицювальними шарами розміщують легкі волоконні плити, звукоізолюючу мінеральну вату, картонні стільники тощо. Таким чином компонент отримує більшу компактність і принагідно також підвищену міцність. Здебільшого поверхня облицювальних шарів має бути оброблена в ході окремої технологічної операції. Так, відомі плити із твердого волокна з облицюванням струганою фанерою або іншим покриттям, причому готовий елемент отримує свою остаточну поверхню лише після завершального покриття лаком. Останнім часом легкі будівельні плити, що застосовуються як робочі поверхні, все частіше виготовляються промисловим шляхом. Для цього легкий середній шар оточують облицювальними шарами, здебільшого шляхом склеювання, в результаті чого виникає комбінований матеріал великого формату. Залежно від потрібної для плити міцності застосовуються шари різної товщини, здебільшого із деревного матеріалу, наприклад стружкові або волоконні плити. Застосовані плити можуть вже мати покриття із ламінату, із фарби, із меламінової смоли, фанери, за допомогою натискання з ущільненням тощо. Середніми шарами в легких будівельних плитах є зазвичай або пінопластові плити. Для певних цілей можна також застосовувати стільникові шари із інших матеріалів, таких як папір або картон. Можна для цього використовувати найтонші пластинчасті матеріали, наприклад із алюмінію. Також можливим є використання у якості середніх шарів легких деревних матеріалів, таких як відповідні стружкові плити або волоконні плити, або навіть суцільну деревину малої щільності, напр. бальзамове дерево. За певними винятками для застосування у якості середніх шарів підходять в принципі всі матеріали. Так, наприклад, іноді застосовують такі породи деревини, які не відрізняються особливо малою вагою, але натомість є легкодоступними і добре обробляються стружкознімальним інструментом. Також відомі легкі середні шари із пучків соломи, які, будучи зв'язаними між собою, нарізаються на пласкі утворення, внаслідок чого довжина відрізків соломин відповідає товщині середнього пласту. Для кухонних робочих поверхонь часто бажаною є відносно тонкий оптичний ефект, який легка будівельна плита досі не могла забезпечити внаслідок її описаної вище конструкції. При цьому деревні матеріали часто не мають достатньої міцності, внаслідок чого доводиться звертатися до застосування гранітних або пресованих плит. Легка будівельна плита з верхнім облицювальним шаром, нижнім облицювальним шаром та розміщеним між ними середнім шаром, коли середній шар та нижній облицювальний шар виконані таким чином, що їх торцеві кромки зміщуються відносно торцевої кромки верхнього облицювального шару в напрямку до середини будівельного елемента, відома, наприклад, із DE 80 17 134 U1, із DE 29 45 752 А1 та із WO 03/084740 А1. Багатошаровий плитоподібний проміжний продукт, що має описану вище будову, відомий також із DE 10 2004 053 881 А1 та із WO 2008/019929 А1. Згідно з WO 03/084740 А1 можна забезпечити покриттям принаймні кілька шарів, розташованих під верхнім облицювальним шаром. В останньому випадку нанесення покриття йдеться про ламінат, який наноситься на всю площу і поряд з оптичною функцією виконує також функцію шарніру в області кромок. Тому задача даного винаходу полягає у створенні легкої будівельної плити, яка б становила альтернативу описаному вище рівню техніки. Обґрунтовану і викладену вище задачу вирішують за допомогою легкої будівельної плити вказаного на початку типу шляхом того, що нашарування утворюють за допомогою світлодіодної стрічки або профілю з інтегрованими 1 UA 98091 C2 5 10 15 20 25 30 35 40 45 50 55 світлодіодами. Під шарами, розташованими нижче верхнього облицювального шару, слід розуміти всі інші шари в конструкції плити, які при горизонтальній орієнтації будівельного елемента, тобто легкої будівельної плити, розміщуються вертикально під верхнім облицювальним шаром. Торцеві кромки шарів, розташовані нижче верхнього облицювального шару, не мають бути обов'язково зміщеними повністю, тобто по всій ширині чи довжині будівельного елемента, а можуть при потребі бути зміщеними лише в одній або кількох ділянках. Слід відмітити, що зміщення між торцевою кромкою верхнього облицювального шару та торцевою кромкою середнього шару не має бути ідентичним зміщенню між торцевою кромкою верхнього облицювального шару та торцевою кромкою нижнього облицювального шару. Навпаки, торцева кромка середнього шару також може бути зміщеною трохи далі або трохи менше, ніж торцева кромка нижнього облицювального шару. Завдяки тому, що торцеві кромки решти шарів будівельного елемента, у якому йдеться також про багатошарову деревну плиту з середнім пластом із стружки, є зміщеними, і верхній облицювальний шар виступає назовні порівняно з рештою шарів, тобто має виступ, забезпечується оптичний ефект відносно тонкої робочої плити. Краще, щоб будівельний елемент був так вмонтований або облицьований чи покритий - про останнє буде детальніше йтися нижче - щоб у вбудованому згідно з приписом стані будівельного елемента ще було видно верхній покриваючий пласт, або щоб він сприймався користувачем як робоча поверхня. Конструкція, що несе верхній облицювальний шар і включає в себе решту шарів будівельного елемента, в такому випадку більше не сприймається користувачем як частина плити, а виглядає, і це відразу видно, у всіх випадках як цоколь. Таке враження підсилює і той факт, що верхній облицювальний шар має покриття із іншого матеріалу, ніж інші частини будівельного елемента. Одночасно будівельний елемент при його застосуванні у якості кухонної робочої поверхні має й інші позитивні властивості традиційної легкої будівельної плити, зокрема міцність. При одній формі виконання легкої будівельної плити згідно з винаходом середній шар має один або кілька ригелів, що проходять доцільним чином по всій ширині або довжині будівельного елемента При наявності принаймні одного ригелю одна сторона ригелю - та, що є дальшою від середини будівельного елемента, - може утворювати принаймні частину торцевої кромки середнього шару. Ригель створює перевагу для легкої будівельної плити особливо тоді, коли шари, розташовані під верхнім облицювальним шаром, контактують з навколишнім середовищем, зокрема утворюють цоколь. У цьому випадку ригель не лише підвищує міцність шарів, розташованих під верхнім облицювальним шаром, зокрема середнього шару, але й захищає його від вологи та ударів. Ригель може також бути використаний для того (про це буде описано нижче), щоб наносити покриття, зокрема профіль, принаймні на середній шар. Можливим є виконання будівельного елемента, тобто легкої будівельної плити, і без ригелю. При іншій формі виконання легкої будівельної плити згідно з винаходом на верхній облицювальний шар наносять покриття принаймні частково, зокрема принаймні на одній або кількох відкритих ділянках. Під відкритими ділянками слід розуміти ті ділянки верхнього облицювального шару, які контактують з навколишнім середовищем і не прикриті середнім шаром. Можливим також є варіант, коли верхній облицювальний шар отримує суцільне покриття. Доцільно, щоб покриття отримували принаймні ті ділянки, які користувач може бачити і яким загрожує волога та бруд, тобто зокрема верхня сторона та торцева кромка верхнього облицювального шару. Згідно з винаходом, як вже було сказано, покриття отримує торцева кромка середнього шару або - якщо ригель завершує середній шар - ту сторону ригелю, яка утворює торцеву кромку. При цьому всі торцеві кромки шарів, розташованих під верхнім облицювальним шаром, також отримують покриття. Як вже було згадано, це покриття може посилювати враження тонкого оптичного ефекту, оскільки розташована під верхнім облицювальним шаром частина будівельного елемента таким чином візуально чітко відділяється від верхнього облицювального шару. При іншій формі виконання легкої будівельної плити згідно з винаходом принаймні деякі з ділянок з покриттям, що належать до верхнього облицювального шару і/або до шарів, розташованих під верхнім облицювальним шаром, мають різні покриття. Однак як на верхньому облицювальному шарі, так і на шарах, розташованих під верхнім облицювальним шаром, можуть бути передбачені ділянки з однаковим покриттям. Доцільно, щоб торцеві кромки шарів, розташованих під верхнім облицювальним шаром, мали однакове покриття, тобто зокрема передбачене як суцільне. Існує багато можливостей утворення покриття. 2 UA 98091 C2 5 10 15 20 25 30 35 40 45 50 55 60 Так, згідно з першим варіантом, покриття може бути утворене світлодіодною стрічкою, тобто твердою або еластичною смугою, наприклад із синтетичного матеріалу, в яку вмонтовано велику кількість світлодіодів, вже з'єднаних проводами. Однак покриття може бути утворене профілем, причому краще, коли профіль має частину, яка закриває торцеві кромки шарів, розташованих під верхнім облицювальним шаром У цьому випадку вже не потрібен ригель для захисту середнього шару, зокрема в легкій будівельній плиті, але задля міцності він все-таки може бути присутнім. Профіль може мати спрямований до середини будівельного елемента виступ, який має зубці принаймні на одній стороні, наприклад на оберненій до нижнього облицювального шару, і доцільним чином розміщений між середнім шаром та нижнім облицювальним шаром. За допомогою такого виступу профіль може бути оптимально зафіксований у будівельному елементі, тобто у легкій будівельній плиті При цьому профіль також може мати виступ, спрямований до середини будівельного елемента і прилягаючий зокрема до нижньої сторони верхнього облицювального шару. Цей виступ, який доцільним чином виконано як еластичний, утворює робочу кромку ущільнення і перешкоджає прониканню бруду та вологи всередину будівельного елемента, зокрема у середній шар. Також може бути передбачено, щоб профіль входив у зачеплення з пазом на нижній стороні верхнього облицювального шару, що, з одного боку, забезпечує покращену фіксацію профілю на будівельному елементі, з іншого боку, також забезпечує ущільнення. Згідно з іншим варіантом легкої будівельної плити світлодіоди інтегровані у покриття, утворене профілем. При цьому може йтися як про окремі світлодіоди, так і про вищезгадані світлодіодні стрічки. Зокрема у легкій будівельній плиті, на відміну від суцільно стружкової, нанесення світлодіодів є особливо простим, оскільки мережевий кабель можна дуже легко прокласти крізь середній шар, зокрема картонні стільники. Матеріал для такого покриття згідно з подальшим варіантом виконання легкої будівельної плити згідно з винаходом обирають із групи, до якої належать хром, пластмаса, зокрема ABS (акрилнітрил-бутадієн-акрилат) або РР (поліпропілен), та шаруватий матеріал, зокрема з папером, просякнутим полімером. Ці матеріали можуть створювати досконалі в оптичному відношенні і стійкі при ударах декоративні багети. При подальшому варіанті виконання легкої будівельної плити згідно з винаходом принаймні один із облицювальних шарів містить деревний матеріал, зокрема стружкову, волоконну або OSB-плиту (Oriented-Strands-Board). Товщина принаймні верхнього облицювального шару, тобто принаймні облицювального шару з виступом, в цій ділянці може бути в межах до 16мм, зокрема до 10мм, краще до 6мм. Довжина виступу, тобто зміщення між торцевою кромкою верхнього облицювального шару та торцевою кромкою середнього шару і/або нижнього облицювального шару може становити щонайменше 10мм, зокрема щонайменше 20мм, краще щонайменше 40мм. Щоб забезпечити оптимальну міцність виступаючої частини верхнього облицювального шару, доцільно, щоб товщина верхнього облицювального шару та довжина виступу були узгоджені між собою. Так, вигідно, коли довжина виступу перевищує товщину верхнього облицювального шару щонайбільше в 3 рази, зокрема щонайбільше в 2,5 рази, краще вдвічі. При іншому варіанті виконання легкої будівельної плити згідно з винаходом середній шар має стільникову структуру, зокрема структуру картонних стільників, і/або є деревним матеріалом, виконаним як було описано вище. Існує багато можливостей виконання і вдосконалення легкої будівельної плити згідно з винаходом. Для цього слід посилатися, по-перше, на ті пункти формули винаходу, які залежать від пункту 1 формули, по-друге, на опис прикладів виконання, пов'язаних з кресленням. На кресленнях зображені: Фіг. 1а) Переріз легкої будівельної плити, що не є предметом даного винаходу; Фіг. 1b) Переріз легкої будівельної плити у першому варіанті виконання згідно з винаходом; Фіг. 2а) Переріз легкої будівельної плити, що не є предметом даного винаходу; Фіг. 2b) Переріз легкої будівельної плити у другому варіанті виконання згідно з винаходом; Фіг. 2с) Переріз легкої будівельної плити, що також не є предметом даного винаходу. Фіг. 1а), 2а) та 2с) служать лише для кращого розуміння конструкції легкої будівельної плити, але не зображують предмет даного винаходу. Винахід детальніше пояснюють фігури 1b) та 2b). На фіг. 1а) зображена легка будівельна плита 1 з верхньою стороною 1а, нижньою стороною 1b та багатьма вузькими сторонами 1с, з яких тут видно лише одну, причому легка будівельна плита має верхній облицювальний шар 2, нижній облицювальний шар 3, а між ними середній шар 4 із стільникової картонної структури. Крім того, складовою частиною середнього шару 4 є ригель 8, розміщений в ділянці вузької сторони 1с. На зображеній вузькій стороні 1с легкої 3 UA 98091 C2 5 10 15 20 25 30 35 40 45 50 55 60 будівельної плити 1 торцева кромка 5 середнього шару 4 та торцева кромка 6 нижнього облицювального шару 3 повністю зміщені відносно торцевої кромки 7 верхнього облицювального шару 2 в напрямку до середини легкої будівельної плити 1, так що верхній облицювальний шар 2 в ділянці вузької сторони 1с виступає назовні, тут - вправо, порівняно з іншими шарами 3 і 4. Сторона 8а ригелю 8, протилежна середині легкої будівельної плити 1, в цьому прикладі утворює торцеву кромку 5 середнього шару 4. Верхній облицювальний шар 2 на відкритих ділянках 2а, 2b та 2с, тобто на його верхній стороні, його торцевій кромці та виступаючій частині його нижньої сторони, забезпечений різними покриттями. На верхню сторону 1а легкої будівельної плити 1 або верхню сторону 2а верхнього облицювального шару 2 нанесено покриття 9а із першого шаруватого матеріалу, на торцеву кромку - покриття 9b із ABS для захисту кромки, а на нижню сторону 2с нанесено покриття 9с із другого шаруватого матеріалу. Торцеві кромки 5 та 6 інших пластів 3 та 4 мають однакове покриття 9d, а саме також із ABS для захисту кромки. Розміри будівельного елемента згідно з винаходом, а саме легкої будівельної плити 1, можуть бути обрані наступним чином. Зміщення між торцевою кромкою 7 верхнього облицювального шару 2 та торцевими кромками 5 і 6 інших шарів 3 і 4 може становити принаймні 10мм, зокрема принаймні 20мм, краще принаймні 40мм. Товщина верхнього облицювального шару 2 і/або нижнього облицювального шару 3 може становити принаймні 6мм, зокрема принаймні 10мм, краще принаймні 16мм. Товщина середнього шару може становити принаймні 10мм, зокрема принаймні 15мм, краще принаймні 20мм. У зображених тут прикладах зміщення між торцевими кромками 7 і 5 або 6 становить по 20мм, товщина обох облицювальних шарів 2 і 3 становить 8мм, а товщина середнього шару 4 становить 22мм. Приклад виконання згідно з даним винаходом зображено на фіг. 1b). Вона відрізняється від фіг. 1а) тим, що у запобіжну кромку 9d із ABS інтегровано велику кількість світлодіодів 10а. На фіг. 2а) зображено подібний приклад легкої будівельної плити 1, у якій середній шар 4 не має жодного ригелю. Торцеві кромки 5 і 6 нижнього облицювального шару 3 та середнього шару 4 покриті профілем 11, який має в основному Т-подібний поперечник. При цьому, по-перше, перший виступ 11 b з зубцями на одній стороні проходить від частини 11а, що покриває торцеві кромки 5 і 6, до середини легкої будівельної плити 1, по-друге, другий виступ 11с на верхньому кінці профілю 11 проходить від частини 11а в напрямку зовнішньої сторони легкої будівельної плити 1. Виступ 11с є еластичним і утворює робочу кромку ущільнення, що прилягає до нижньої сторони верхнього облицювального шару 2. Профіль 11 виготовлено із синтетичного матеріалу, який є достатньо твердим, щоб замінити ригель. У зображеному прикладі передбачено лише виступ 11d, спрямований до середини легкої будівельної плити 1. Можливою також є наявність на стороні, протилежній до виступу, що утворює робочу кромку ущільнення, ще одного паралельного виступу, який також може мати зубці. При наявності двох виступів профіль фіксується ще краще. Габарити у цьому прикладі співпадають з габаритами прикладу згідно з фіг. 1а) Показаний на фіг. 2b) інший приклад виконання винаходу в основному відповідає зображеному на фіг. 2а) з тією лише різницею, що в профіль 11 додатково інтегровано ще одну світлодіодну стрічку 10 з багатьма світлодіодами 10а. Нарешті, зображений на фіг. 2с) приклад також в основному відповідає зображеному на фіг. 2а) з тією лише різницею, що профіль 11 не має другого виступу 11с на верхньому кінці, а він своїм верхнім кінцем входить знизу у зчеплення з відповідним пазом 12, передбаченим на нижній стороні верхнього облицювального шару 2. Звісно, світлодіодна стрічка 10 з багатьма світлодіодами 10а, зображена на фіг. 2b), може також бути передбачена і в профілі, зображеному на фіг. 2с). ФОРМУЛА ВИНАХОДУ 1. Легка будівельна плита (1), що має верхню сторону (1а), нижню сторону (1b) та кілька вузьких сторін (1с), яка містить: верхній облицювальний шар (2), нижній облицювальний шар (3) та розташований між верхнім облицювальним шаром (2) та нижнім облицювальним шаром (3) середній шар (4), причому принаймні на одній вузькій стороні (1с) будівельного елемента торцеві кромки (5, 6) шарів (3, 4), розташованих під верхнім облицювальним шаром (2), принаймні в окремих ділянках зміщені до середини будівельного елемента порівняно з торцевою кромкою (7) верхнього облицювального шару (2), і торцеві кромки (5, 6) шарів (3, 4), 4 UA 98091 C2 5 10 15 20 25 30 35 40 розташованих під верхнім облицювальним шаром (2), мають покриття, яка відрізняється тим, що покриття (9d) утворене світлодіодною стрічкою (10) або профілем (11) з інтегрованими світлодіодами (10а). 2. Легка будівельна плита (1) за п. 1, яка відрізняється тим, що середній шар (4) має один або кілька ригелів (8), що проходять переважно по всій ширині або довжині легкої будівельної плити (1), причому, зокрема, при наявності принаймні одного ригеля (8) та сторона (8а) ригеля (8), що є протилежною середині легкої будівельної плити (1), утворює принаймні частину торцевої кромки (5) середнього шару (4). 3. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що верхній облицювальний шар (2) принаймні на окремих ділянках, зокрема принаймні на одній або багатьох відкритих ділянках (2а, 2b, 2с), забезпечений покриттям, краще повним. 4. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що торцева кромка (5) середнього шару (4), зокрема утворююча торцеву кромку (5) сторона (8а) ригеля (8), має покриття. 5. Легка будівельна плита (1) за одним із пунктів 3 або 4, яка відрізняється тим, що принаймні деякі із забезпечених покриттям ділянок (2а, 2b, 2с, 3а, 4а) верхнього облицювального шару (2) і/або шарів (3, 4), розташованих під верхнім облицювальним шаром (2), мають різні покриття (9а, 9b, 9c, 9d). 6. Легка будівельна плита (1) за одним із пунктів 4 або 5, яка відрізняється тим, що торцеві кромки (5, 6) шарів (3, 4), розташованих під верхнім облицювальним шаром (2), мають спільне покриття (9d). 7. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що профіль (11) має частину (11а), яка покриває торцеві кромки (5, 6) пластів (3, 4), розташованих під верхнім облицювальним шаром (2). 8. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що профіль (11) має спрямований до середини будівельного елемента виступ (11b), який, зокрема принаймні на одній стороні, має зубці і розташований переважно між середнім шаром (4) та нижнім облицювальним шаром (3). 9. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що профіль (11) має спрямований від середини будівельного елемента виступ (11с), який, зокрема, прилягає до нижньої сторони верхнього облицювального шару (2). 10. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що профіль (11) входить в зчеплення з пазом (12) на нижній стороні верхнього облицювального шару (2). 11. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що матеріал для відповідного покриття (9а, 9b, 9c, 9d) вибрано із групи, до якої належать скло, метал, зокрема алюміній або хром, пластмаса, зокрема акрилнітрил-бутадієнстирол або поліпропілен, та шаруватий матеріал, зокрема з принаймні одним шаром паперу, просякнутого полімером. 12. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що принаймні один із покриваючих шарів (2, 3) містить деревний матеріал. 13. Легка будівельна плита (1) за одним із попередніх пунктів, яка відрізняється тим, що середній шар (4) містить стільникову структуру, зокрема картонну стільникову структуру, і/або деревний матеріал. 5 UA 98091 C2 6 UA 98091 C2 7 UA 98091 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
