Пристрій перестановки тримача верхнього різця струга і запобіжний елемент для цього пристрою

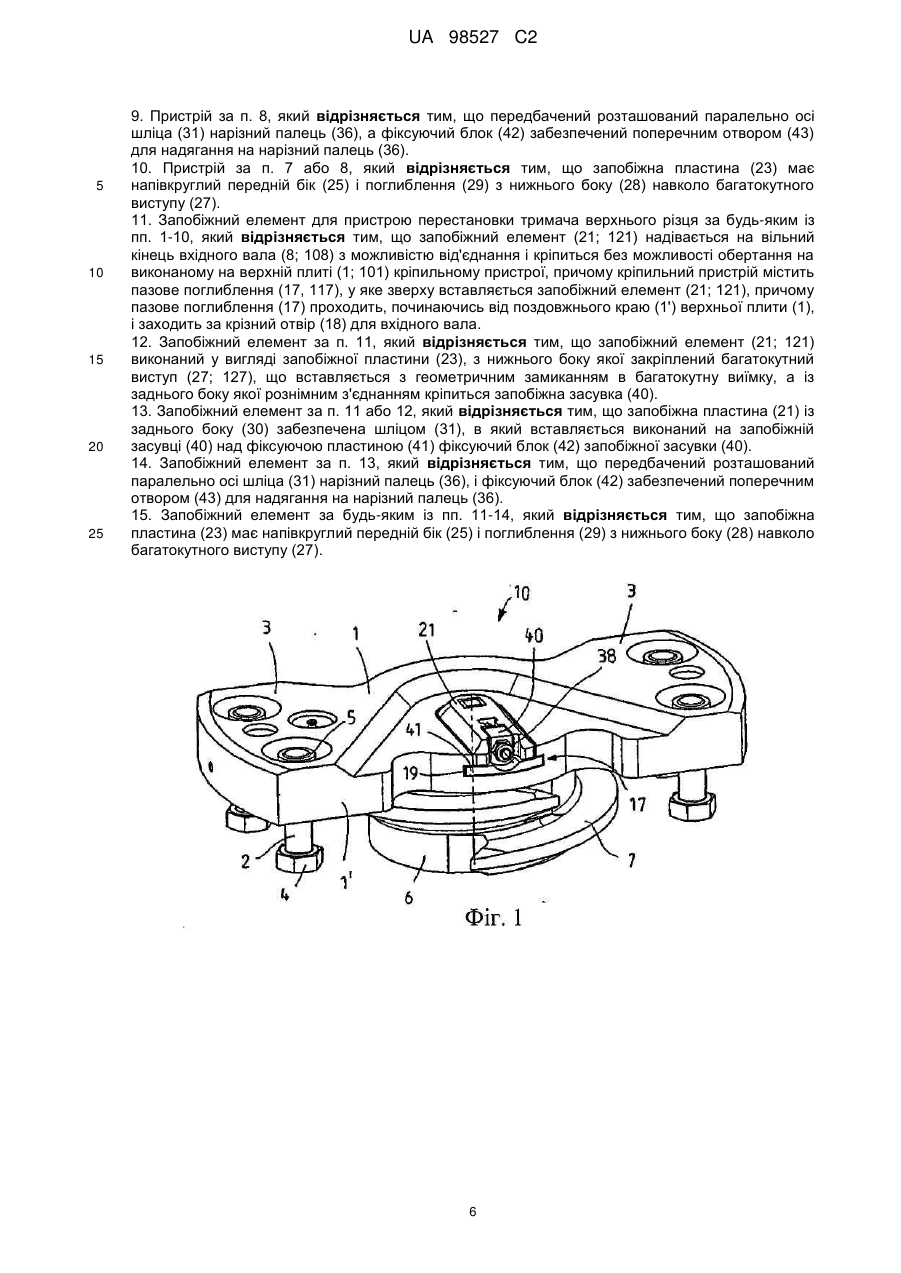

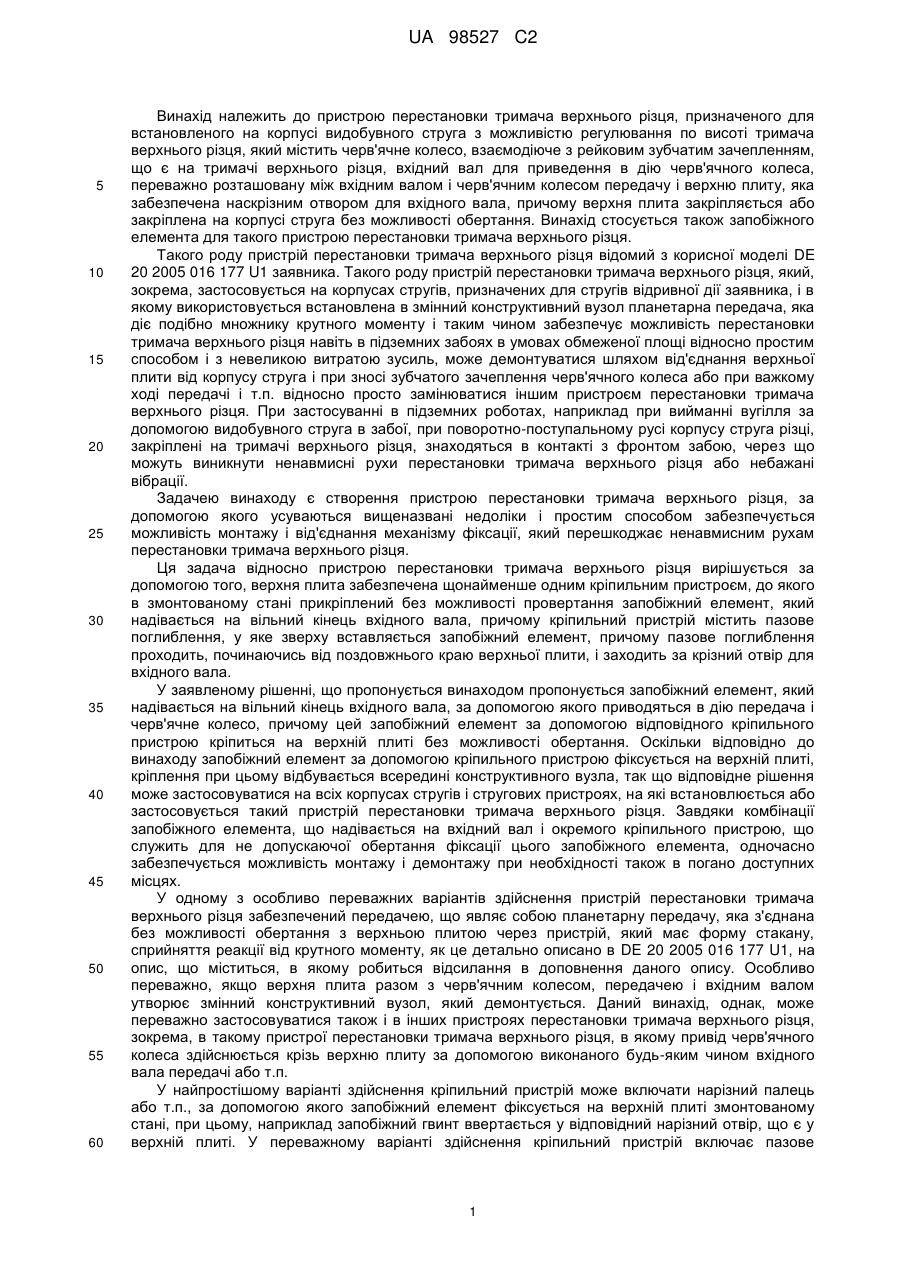

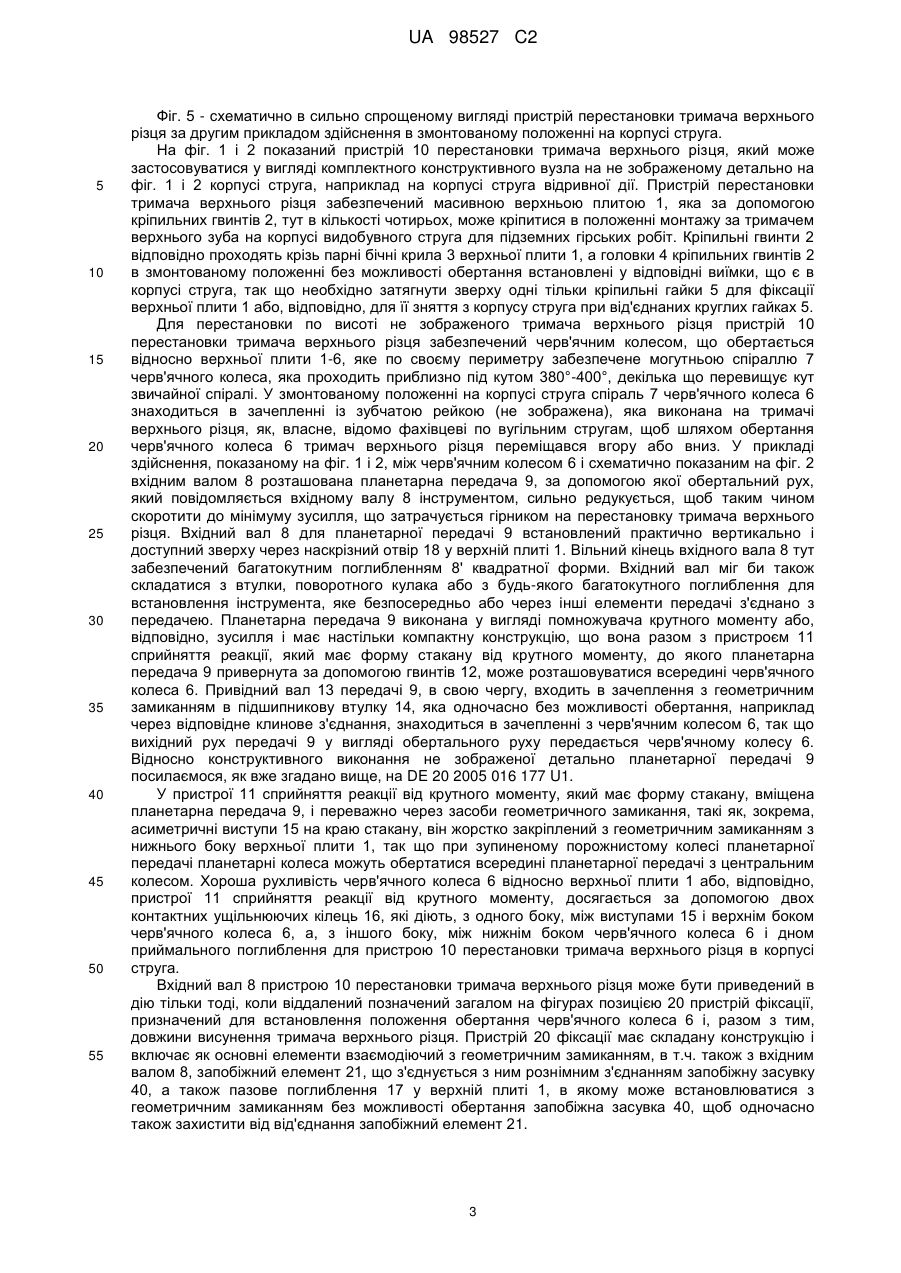

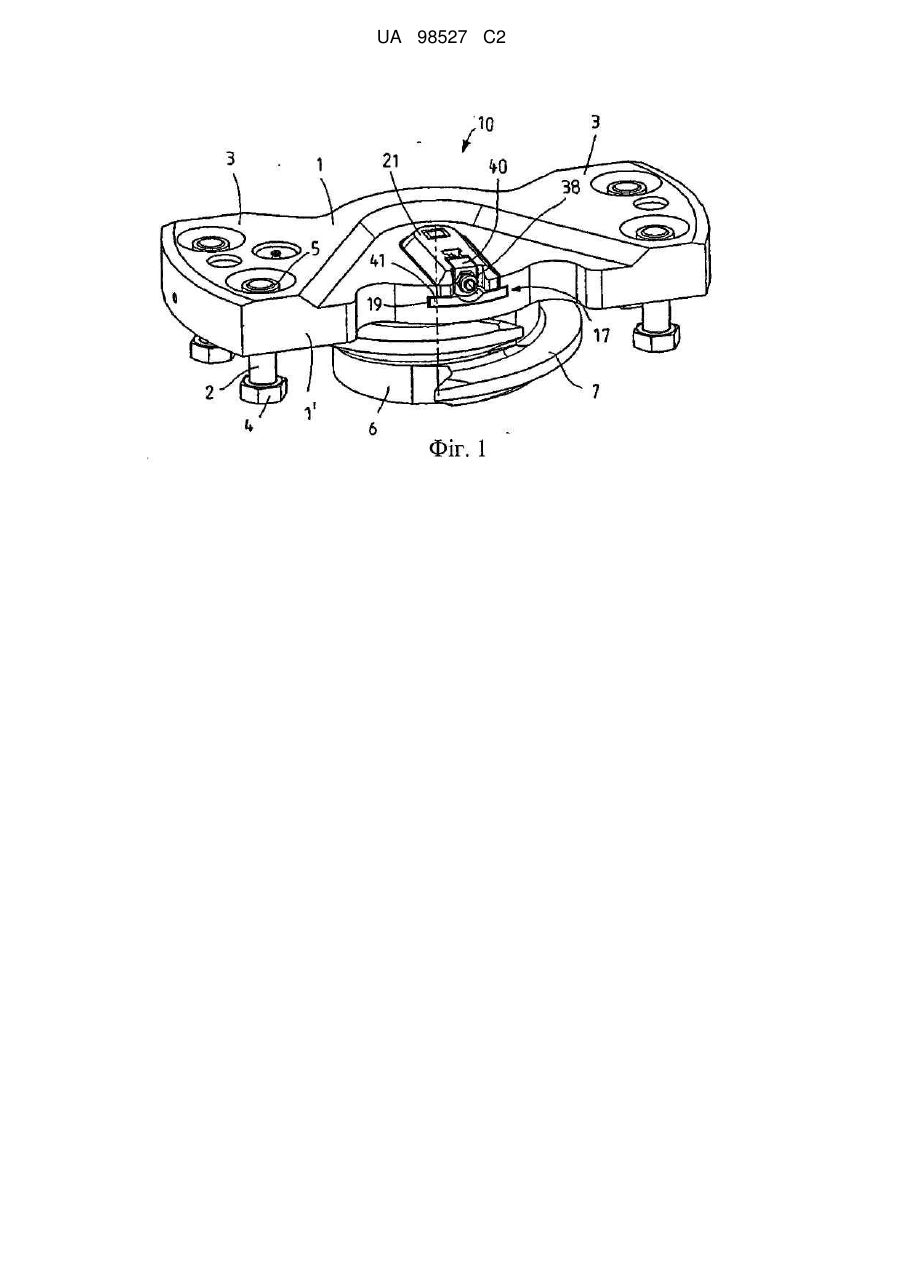

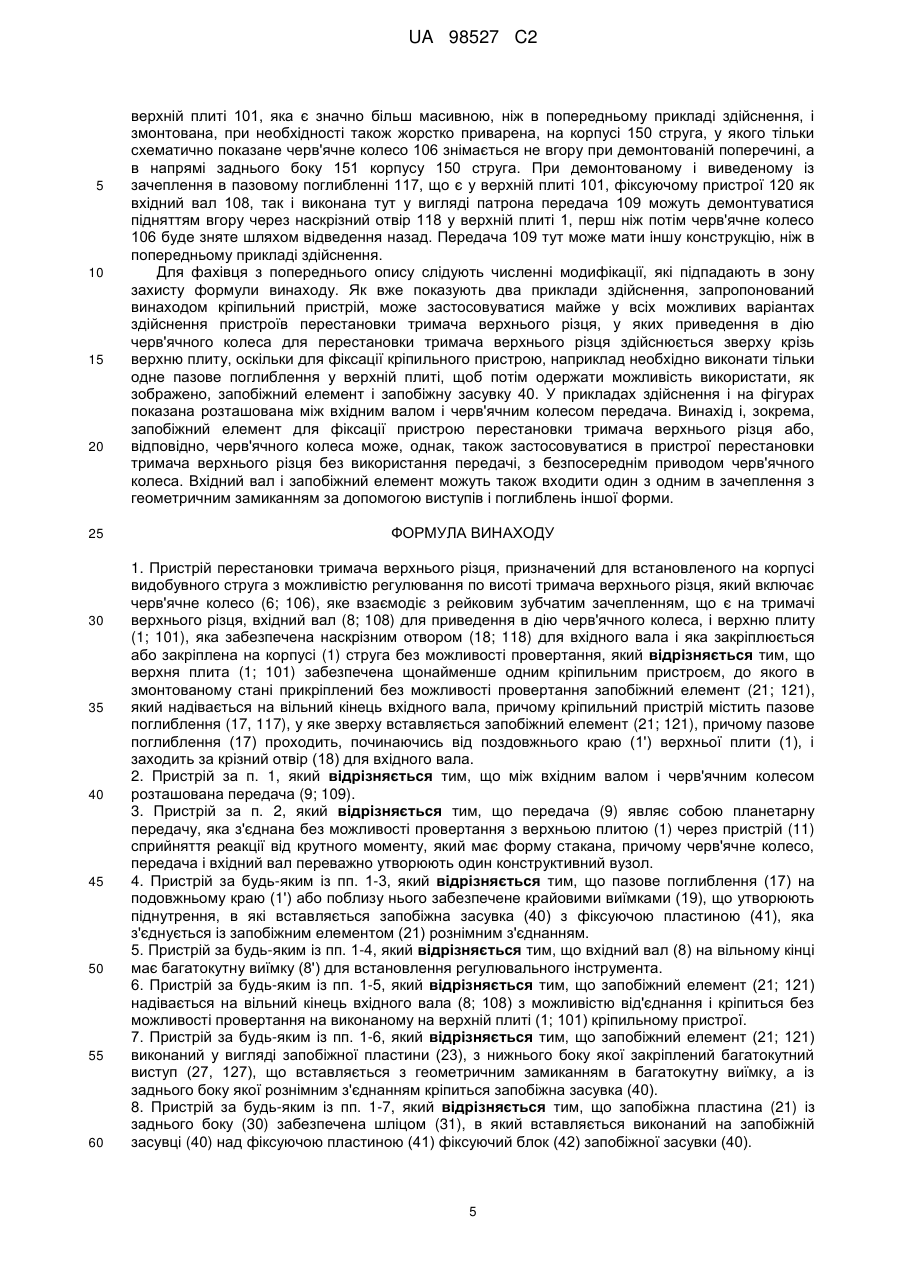

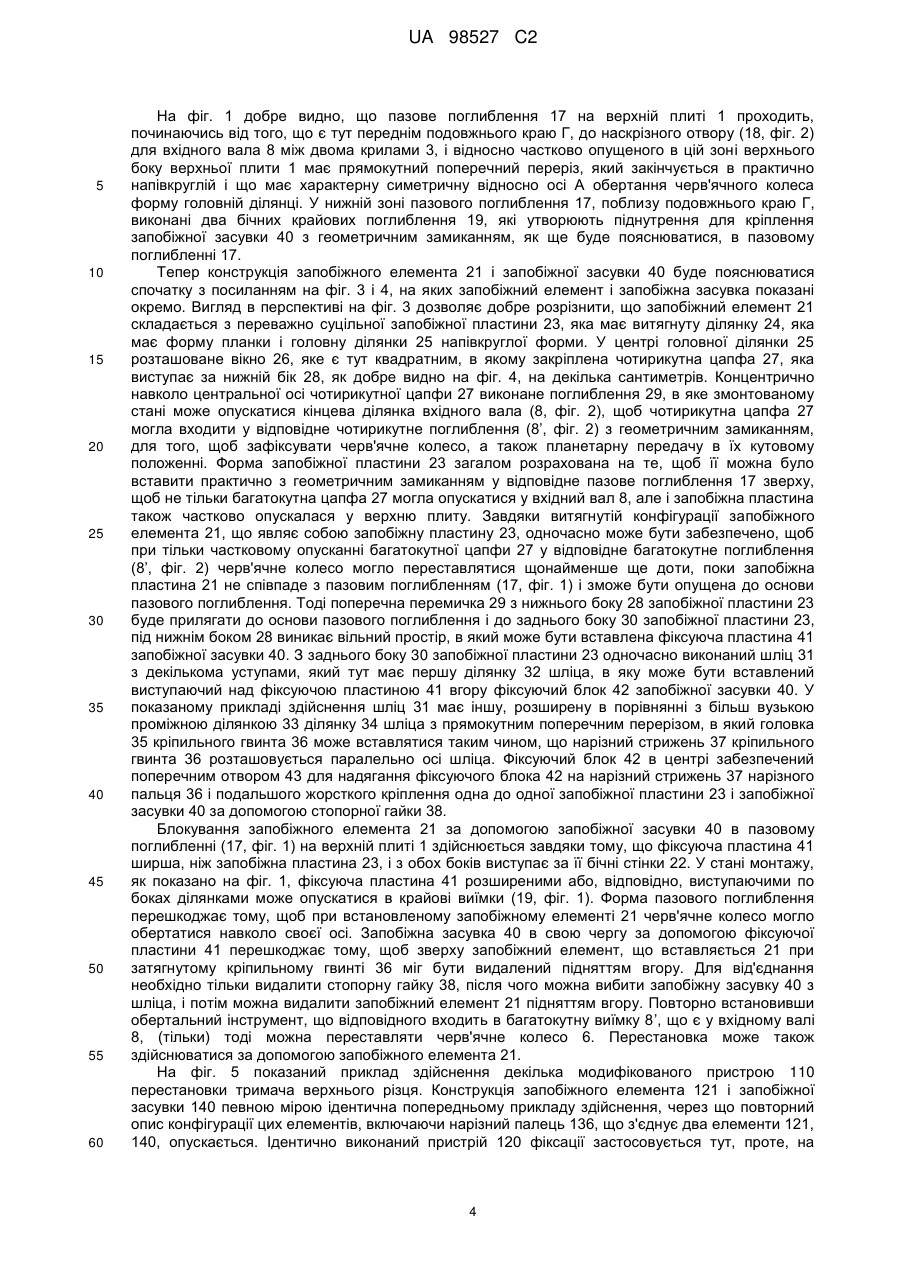

Реферат: Група винаходів належить до регулювання положення тримача верхнього різця видобувного струга. Для регулювання по висоті тримача верхнього різця передбачене черв'ячне колесо (6), взаємодіюче з рейковим зубчастим зачепленням, що є на тримачі покрівельного різця, вхідний вал (8) для приведення в дію черв'ячного колеса, переважно розташовану між вхідним валом і черв'ячним колесом передачу (9) і верхню плиту (1), яка забезпечена наскрізним отвором (18) для вхідного вала і яка закріплена на корпусі струга без можливості обертання. Верхня плита (1) має принаймні один кріпильний пристрій, до якого в стані монтажу кріпиться без можливості провертання запобіжний елемент (21), який надівається на вільний кінець вхідного вала. Винаходи сприяють надійній фіксації механізму перестановки тримача верхнього різця в умовах інтенсивних динамічних навантажень. UA 98527 C2 (12) UA 98527 C2 UA 98527 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристрою перестановки тримача верхнього різця, призначеного для встановленого на корпусі видобувного струга з можливістю регулювання по висоті тримача верхнього різця, який містить черв'ячне колесо, взаємодіюче з рейковим зубчатим зачепленням, що є на тримачі верхнього різця, вхідний вал для приведення в дію черв'ячного колеса, переважно розташовану між вхідним валом і черв'ячним колесом передачу і верхню плиту, яка забезпечена наскрізним отвором для вхідного вала, причому верхня плита закріпляється або закріплена на корпусі струга без можливості обертання. Винахід стосується також запобіжного елемента для такого пристрою перестановки тримача верхнього різця. Такого роду пристрій перестановки тримача верхнього різця відомий з корисної моделі DE 20 2005 016 177 U1 заявника. Такого роду пристрій перестановки тримача верхнього різця, який, зокрема, застосовується на корпусах стругів, призначених для стругів відривної дії заявника, і в якому використовується встановлена в змінний конструктивний вузол планетарна передача, яка діє подібно множнику крутного моменту і таким чином забезпечує можливість перестановки тримача верхнього різця навіть в підземних забоях в умовах обмеженої площі відносно простим способом і з невеликою витратою зусиль, може демонтуватися шляхом від'єднання верхньої плити від корпусу струга і при зносі зубчатого зачеплення черв'ячного колеса або при важкому ході передачі і т.п. відносно просто замінюватися іншим пристроєм перестановки тримача верхнього різця. При застосуванні в підземних роботах, наприклад при вийманні вугілля за допомогою видобувного струга в забої, при поворотно-поступальному русі корпусу струга різці, закріплені на тримачі верхнього різця, знаходяться в контакті з фронтом забою, через що можуть виникнути ненавмисні рухи перестановки тримача верхнього різця або небажані вібрації. Задачею винаходу є створення пристрою перестановки тримача верхнього різця, за допомогою якого усуваються вищеназвані недоліки і простим способом забезпечується можливість монтажу і від'єднання механізму фіксації, який перешкоджає ненавмисним рухам перестановки тримача верхнього різця. Ця задача відносно пристрою перестановки тримача верхнього різця вирішується за допомогою того, верхня плита забезпечена щонайменше одним кріпильним пристроєм, до якого в змонтованому стані прикріплений без можливості провертання запобіжний елемент, який надівається на вільний кінець вхідного вала, причому кріпильний пристрій містить пазове поглиблення, у яке зверху вставляється запобіжний елемент, причому пазове поглиблення проходить, починаючись від поздовжнього краю верхньої плити, і заходить за крізний отвір для вхідного вала. У заявленому рішенні, що пропонується винаходом пропонується запобіжний елемент, який надівається на вільний кінець вхідного вала, за допомогою якого приводяться в дію передача і черв'ячне колесо, причому цей запобіжний елемент за допомогою відповідного кріпильного пристрою кріпиться на верхній плиті без можливості обертання. Оскільки відповідно до винаходу запобіжний елемент за допомогою кріпильного пристрою фіксується на верхній плиті, кріплення при цьому відбувається всередині конструктивного вузла, так що відповідне рішення може застосовуватися на всіх корпусах стругів і стругових пристроях, на які встановлюється або застосовується такий пристрій перестановки тримача верхнього різця. Завдяки комбінації запобіжного елемента, що надівається на вхідний вал і окремого кріпильного пристрою, що служить для недопускаючої обертання фіксації цього запобіжного елемента, одночасно забезпечується можливість монтажу і демонтажу при необхідності також в погано доступних місцях. У одному з особливо переважних варіантів здійснення пристрій перестановки тримача верхнього різця забезпечений передачею, що являє собою планетарну передачу, яка з'єднана без можливості обертання з верхньою плитою через пристрій, який має форму стакану, сприйняття реакції від крутного моменту, як це детально описано в DE 20 2005 016 177 U1, на опис, що міститься, в якому робиться відсилання в доповнення даного опису. Особливо переважно, якщо верхня плита разом з черв'ячним колесом, передачею і вхідним валом утворює змінний конструктивний вузол, який демонтується. Даний винахід, однак, може переважно застосовуватися також і в інших пристроях перестановки тримача верхнього різця, зокрема, в такому пристрої перестановки тримача верхнього різця, в якому привід черв'ячного колеса здійснюється крізь верхню плиту за допомогою виконаного будь-яким чином вхідного вала передачі або т.п. У найпростішому варіанті здійснення кріпильний пристрій може включати нарізний палець або т.п., за допомогою якого запобіжний елемент фіксується на верхній плиті змонтованому стані, при цьому, наприклад запобіжний гвинт ввертається у відповідний нарізний отвір, що є у верхній плиті. У переважному варіанті здійснення кріпильний пристрій включає пазове 1 UA 98527 C2 5 10 15 20 25 30 35 40 45 50 55 поглиблення, в яке зверху вставляється запобіжний елемент, щоб всередині пазового поглиблення забезпечити фіксацію з геометричним замиканням запобіжного елемента проти обертання і одночасно попереднє позиціонування запобіжного елемента відносно кріпильного пристрою. Особливо переважно, якщо пазове поглиблення проходить, починаючи від подовжнього краю верхньої плити, і заходить за наскрізний отвір для вхідного вала. Також переважно пазове поглиблення на подовжньому краї або поблизу нього може бути забезпечене крайовими виїмками, утворюючими піднутрення, в які вставляється запобіжна засувка з фіксуючою пластиною, яка з'єднується із запобіжним елементом рознімним з'єднанням. Причому в цьому варіанті здійснення застосовується скоаданий кріпильний пристрій, який, зокрема, завдяки геометричному замиканню забезпечує можливість фіксації запобіжного елемента і, разом з тим, установку пристрою перестановки тримача верхнього різця в певному висуненому положенні. У особливо переважному варіанті здійснення вхідний вал на вільному кінці може мати багатокутну виїмку, наприклад чотирикутну виїмку для встановлення регулювального інструмента. Зрозуміло, що тоді запобіжний елемент переважно забезпечується багатокутним виступом або, відповідно, чотирикутним виступом, який з геометричним замиканням вставляється в багатокутну виїмку, щоб змонтованому стані, коли необхідно запобігти обертанню запобіжного засобу за допомогою кріпильного пристрою, за рахунок взаємодії багатокутної виїмки і багатокутного виступу запобігалося обертання вхідного вала. Задача винаходу вирішується також за допомогою запобіжного елемента для відповідно виконаного пристрою перестановки тримача верхнього різця, при цьому відповідно до винаходу запобіжний елемент надівається на вільний кінець вхідного вала з можливістю від'єднувати і кріпиться без можливості обертання на виконаному на верхній плиті кріпильному пристрої, причому кріпильний пристрій містить пазове поглиблення, у яке зверху вставляється запобіжний елемент, причому пазове поглиблення проходить, починаючись від поздовжнього краю верхньої плити, і заходить за крізний отвір для вхідного вала. Особливо переважно, якщо запобіжний елемент виконаний у вигляді запобіжної пластини, з нижнього боку якої закріплений багатокутний виступ, який вставляється з геометричним замиканням в багатокутну виїмку на вхідному валу, а із заднього боку якої рознімним з'єднанням кріпиться запобіжна засувка. Для фіксації запобіжної засувки особливо переважно, якщо, як указано вище, верхня плита забезпечена пазовим поглибленням, що є частиною кріпильного пристрою. Запобіжна пластина можливо, зокрема, із заднього боку забезпечена шліцом, в який вставляється виконаний над фіксуючою пластиною фіксуючий блок запобіжної засувки. Тоді за допомогою фіксуючої пластини може бути забезпечена фіксація з геометричним замиканням запобіжної засувки в пазовому поглиблені у верхній плиті, в той час як завдяки зчепленню один з одним шліца і фіксуючого блока шляхомгеометричного замикання забезпечується фіксація запобіжної пластини відносно пазового поглиблення. Завдяки складаній конструкції одночасно забезпечується можливість повторного від'єднання кріпильного пристрою з малими зусиллями. Згідно з одним з особливо переважних варіантів здійснення може бути передбачений розташований паралельно осі шліца нарізний палець, а фіксуючий блок забезпечений поперечним отвором, яким запобіжна засувка надівається на нарізний палець. Нарізний палець може, наприклад бути складаною частиною гвинта з головкою, який відповідним чином жорстко закріплений в запобіжній пластині. Тоді після надягання фіксуючого блока на вільний кінець нарізного пальця може бути навернена стопорна гайка або т.п., яку, як єдиний елемент, необхідно буде від'єднувати за допомогою гайкового ключа, щоб потім, наприклад за допомогою молотка вибити фіксуючий блок з шліца, і потім демонтувати запобіжну пластину, піднявши її вгору. Щоб створити як можна менший вільний простір для брикетування дрібного вугілля або т.п., особливо переважно, якщо запобіжна пластина має напівкруглий передній бік і поглиблення з нижнього боку навколо багатокутного виступу. Інші переваги і варіанти здійснення винаходу виходять з подальшого опису схематично показаних на кресленні прикладів здійснення. На кресленні показано: Фіг. 1 - в перспективі пристрій перестановки, що пропонується винаходом тримача верхнього різця за першим прикладом здійснення; Фіг. 2 - схематично в сильно спрощеному вигляді вертикальний переріз пристрою перестановки тримача верхнього різця, показаного на фіг. 1; Фіг. 3 - в перспективі зображення з просторовим розділенням деталей кріпильних елементів для пристрою перестановки тримача верхнього різця, показаного на фіг. 1 і 2; Фіг. 4 - горизонтальний переріз кріпильних елементів згідно з фіг. 3; і 2 UA 98527 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 5 - схематично в сильно спрощеному вигляді пристрій перестановки тримача верхнього різця за другим прикладом здійснення в змонтованому положенні на корпусі струга. На фіг. 1 і 2 показаний пристрій 10 перестановки тримача верхнього різця, який може застосовуватися у вигляді комплектного конструктивного вузла на не зображеному детально на фіг. 1 і 2 корпусі струга, наприклад на корпусі струга відривної дії. Пристрій перестановки тримача верхнього різця забезпечений масивною верхньою плитою 1, яка за допомогою кріпильних гвинтів 2, тут в кількості чотирьох, може кріпитися в положенні монтажу за тримачем верхнього зуба на корпусі видобувного струга для підземних гірських робіт. Кріпильні гвинти 2 відповідно проходять крізь парні бічні крила 3 верхньої плити 1, а головки 4 кріпильних гвинтів 2 в змонтованому положенні без можливості обертання встановлені у відповідні виїмки, що є в корпусі струга, так що необхідно затягнути зверху одні тільки кріпильні гайки 5 для фіксації верхньої плити 1 або, відповідно, для її зняття з корпусу струга при від'єднаних круглих гайках 5. Для перестановки по висоті не зображеного тримача верхнього різця пристрій 10 перестановки тримача верхнього різця забезпечений черв'ячним колесом, що обертається відносно верхньої плити 1-6, яке по своєму периметру забезпечене могутньою спіраллю 7 черв'ячного колеса, яка проходить приблизно під кутом 380°-400°, декілька що перевищує кут звичайної спіралі. У змонтованому положенні на корпусі струга спіраль 7 черв'ячного колеса 6 знаходиться в зачепленні із зубчатою рейкою (не зображена), яка виконана на тримачі верхнього різця, як, власне, відомо фахівцеві по вугільним стругам, щоб шляхом обертання черв'ячного колеса 6 тримач верхнього різця переміщався вгору або вниз. У прикладі здійснення, показаному на фіг. 1 і 2, між черв'ячним колесом 6 і схематично показаним на фіг. 2 вхідним валом 8 розташована планетарна передача 9, за допомогою якої обертальний рух, який повідомляється вхідному валу 8 інструментом, сильно редукується, щоб таким чином скоротити до мінімуму зусилля, що затрачується гірником на перестановку тримача верхнього різця. Вхідний вал 8 для планетарної передачі 9 встановлений практично вертикально і доступний зверху через наскрізний отвір 18 у верхній плиті 1. Вільний кінець вхідного вала 8 тут забезпечений багатокутним поглибленням 8' квадратної форми. Вхідний вал міг би також складатися з втулки, поворотного кулака або з будь-якого багатокутного поглиблення для встановлення інструмента, яке безпосередньо або через інші елементи передачі з'єднано з передачею. Планетарна передача 9 виконана у вигляді помножувача крутного моменту або, відповідно, зусилля і має настільки компактну конструкцію, що вона разом з пристроєм 11 сприйняття реакції, який має форму стакану від крутного моменту, до якого планетарна передача 9 привернута за допомогою гвинтів 12, може розташовуватися всередині черв'ячного колеса 6. Привідний вал 13 передачі 9, в свою чергу, входить в зачеплення з геометричним замиканням в підшипникову втулку 14, яка одночасно без можливості обертання, наприклад через відповідне клинове з'єднання, знаходиться в зачепленні з черв'ячним колесом 6, так що вихідний рух передачі 9 у вигляді обертального руху передається черв'ячному колесу 6. Відносно конструктивного виконання не зображеної детально планетарної передачі 9 посилаємося, як вже згадано вище, на DE 20 2005 016 177 U1. У пристрої 11 сприйняття реакції від крутного моменту, який має форму стакану, вміщена планетарна передача 9, і переважно через засоби геометричного замикання, такі як, зокрема, асиметричні виступи 15 на краю стакану, він жорстко закріплений з геометричним замиканням з нижнього боку верхньої плити 1, так що при зупиненому порожнистому колесі планетарної передачі планетарні колеса можуть обертатися всередині планетарної передачі з центральним колесом. Хороша рухливість черв'ячного колеса 6 відносно верхньої плити 1 або, відповідно, пристрої 11 сприйняття реакції від крутного моменту, досягається за допомогою двох контактних ущільнюючих кілець 16, які діють, з одного боку, між виступами 15 і верхнім боком черв'ячного колеса 6, а, з іншого боку, між нижнім боком черв'ячного колеса 6 і дном приймального поглиблення для пристрою 10 перестановки тримача верхнього різця в корпусі струга. Вхідний вал 8 пристрою 10 перестановки тримача верхнього різця може бути приведений в дію тільки тоді, коли віддалений позначений загалом на фігурах позицією 20 пристрій фіксації, призначений для встановлення положення обертання черв'ячного колеса 6 і, разом з тим, довжини висунення тримача верхнього різця. Пристрій 20 фіксації має складану конструкцію і включає як основні елементи взаємодіючий з геометричним замиканням, в т.ч. також з вхідним валом 8, запобіжний елемент 21, що з'єднується з ним рознімним з'єднанням запобіжну засувку 40, а також пазове поглиблення 17 у верхній плиті 1, в якому може встановлюватися з геометричним замиканням без можливості обертання запобіжна засувка 40, щоб одночасно також захистити від від'єднання запобіжний елемент 21. 3 UA 98527 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 добре видно, що пазове поглиблення 17 на верхній плиті 1 проходить, починаючись від того, що є тут переднім подовжнього краю Г, до наскрізного отвору (18, фіг. 2) для вхідного вала 8 між двома крилами 3, і відносно частково опущеного в цій зоні верхнього боку верхньої плити 1 має прямокутний поперечний переріз, який закінчується в практично напівкруглій і що має характерну симетричну відносно осі А обертання черв'ячного колеса форму головній ділянці. У нижній зоні пазового поглиблення 17, поблизу подовжнього краю Г, виконані два бічних крайових поглиблення 19, які утворюють піднутрення для кріплення запобіжної засувки 40 з геометричним замиканням, як ще буде пояснюватися, в пазовому поглибленні 17. Тепер конструкція запобіжного елемента 21 і запобіжної засувки 40 буде пояснюватися спочатку з посиланням на фіг. 3 і 4, на яких запобіжний елемент і запобіжна засувка показані окремо. Вигляд в перспективі на фіг. 3 дозволяє добре розрізнити, що запобіжний елемент 21 складається з переважно суцільної запобіжної пластини 23, яка має витягнуту ділянку 24, яка має форму планки і головну ділянки 25 напівкруглої форми. У центрі головної ділянки 25 розташоване вікно 26, яке є тут квадратним, в якому закріплена чотирикутна цапфа 27, яка виступає за нижній бік 28, як добре видно на фіг. 4, на декілька сантиметрів. Концентрично навколо центральної осі чотирикутної цапфи 27 виконане поглиблення 29, в яке змонтованому стані може опускатися кінцева ділянка вхідного вала (8, фіг. 2), щоб чотирикутна цапфа 27 могла входити у відповідне чотирикутне поглиблення (8’, фіг. 2) з геометричним замиканням, для того, щоб зафіксувати черв'ячне колесо, а також планетарну передачу в їх кутовому положенні. Форма запобіжної пластини 23 загалом розрахована на те, щоб її можна було вставити практично з геометричним замиканням у відповідне пазове поглиблення 17 зверху, щоб не тільки багатокутна цапфа 27 могла опускатися у вхідний вал 8, але і запобіжна пластина також частково опускалася у верхню плиту. Завдяки витягнутій конфігурації запобіжного елемента 21, що являє собою запобіжну пластину 23, одночасно може бути забезпечено, щоб при тільки частковому опусканні багатокутної цапфи 27 у відповідне багатокутне поглиблення (8’, фіг. 2) черв'ячне колесо могло переставлятися щонайменше ще доти, поки запобіжна пластина 21 не співпаде з пазовим поглибленням (17, фіг. 1) і зможе бути опущена до основи пазового поглиблення. Тоді поперечна перемичка 29 з нижнього боку 28 запобіжної пластини 23 буде прилягати до основи пазового поглиблення і до заднього боку 30 запобіжної пластини 23, під нижнім боком 28 виникає вільний простір, в який може бути вставлена фіксуюча пластина 41 запобіжної засувки 40. З заднього боку 30 запобіжної пластини 23 одночасно виконаний шліц 31 з декількома уступами, який тут має першу ділянку 32 шліца, в яку може бути вставлений виступаючий над фіксуючою пластиною 41 вгору фіксуючий блок 42 запобіжної засувки 40. У показаному прикладі здійснення шліц 31 має іншу, розширену в порівнянні з більш вузькою проміжною ділянкою 33 ділянку 34 шліца з прямокутним поперечним перерізом, в який головка 35 кріпильного гвинта 36 може вставлятися таким чином, що нарізний стрижень 37 кріпильного гвинта 36 розташовується паралельно осі шліца. Фіксуючий блок 42 в центрі забезпечений поперечним отвором 43 для надягання фіксуючого блока 42 на нарізний стрижень 37 нарізного пальця 36 і подальшого жорсткого кріплення одна до одної запобіжної пластини 23 і запобіжної засувки 40 за допомогою стопорної гайки 38. Блокування запобіжного елемента 21 за допомогою запобіжної засувки 40 в пазовому поглибленні (17, фіг. 1) на верхній плиті 1 здійснюється завдяки тому, що фіксуюча пластина 41 ширша, ніж запобіжна пластина 23, і з обох боків виступає за її бічні стінки 22. У стані монтажу, як показано на фіг. 1, фіксуюча пластина 41 розширеними або, відповідно, виступаючими по боках ділянками може опускатися в крайові виїмки (19, фіг. 1). Форма пазового поглиблення перешкоджає тому, щоб при встановленому запобіжному елементі 21 черв'ячне колесо могло обертатися навколо своєї осі. Запобіжна засувка 40 в свою чергу за допомогою фіксуючої пластини 41 перешкоджає тому, щоб зверху запобіжний елемент, що вставляється 21 при затягнутому кріпильному гвинті 36 міг бути видалений підняттям вгору. Для від'єднання необхідно тільки видалити стопорну гайку 38, після чого можна вибити запобіжну засувку 40 з шліца, і потім можна видалити запобіжний елемент 21 підняттям вгору. Повторно встановивши обертальний інструмент, що відповідного входить в багатокутну виїмку 8’, що є у вхідному валі 8, (тільки) тоді можна переставляти черв'ячне колесо 6. Перестановка може також здійснюватися за допомогою запобіжного елемента 21. На фіг. 5 показаний приклад здійснення декілька модифікованого пристрою 110 перестановки тримача верхнього різця. Конструкція запобіжного елемента 121 і запобіжної засувки 140 певною мірою ідентична попередньому прикладу здійснення, через що повторний опис конфігурації цих елементів, включаючи нарізний палець 136, що з'єднує два елементи 121, 140, опускається. Ідентично виконаний пристрій 120 фіксації застосовується тут, проте, на 4 UA 98527 C2 5 10 15 20 25 30 35 40 45 50 55 60 верхній плиті 101, яка є значно більш масивною, ніж в попередньому прикладі здійснення, і змонтована, при необхідності також жорстко приварена, на корпусі 150 струга, у якого тільки схематично показане черв'ячне колесо 106 знімається не вгору при демонтованій поперечині, а в напрямі заднього боку 151 корпусу 150 струга. При демонтованому і виведеному із зачеплення в пазовому поглибленні 117, що є у верхній плиті 101, фіксуючому пристрої 120 як вхідний вал 108, так і виконана тут у вигляді патрона передача 109 можуть демонтуватися підняттям вгору через наскрізний отвір 118 у верхній плиті 1, перш ніж потім черв'ячне колесо 106 буде зняте шляхом відведення назад. Передача 109 тут може мати іншу конструкцію, ніж в попередньому прикладі здійснення. Для фахівця з попереднього опису слідують численні модифікації, які підпадають в зону захисту формули винаходу. Як вже показують два приклади здійснення, запропонований винаходом кріпильний пристрій, може застосовуватися майже у всіх можливих варіантах здійснення пристроїв перестановки тримача верхнього різця, у яких приведення в дію черв'ячного колеса для перестановки тримача верхнього різця здійснюється зверху крізь верхню плиту, оскільки для фіксації кріпильного пристрою, наприклад необхідно виконати тільки одне пазове поглиблення у верхній плиті, щоб потім одержати можливість використати, як зображено, запобіжний елемент і запобіжну засувку 40. У прикладах здійснення і на фігурах показана розташована між вхідним валом і черв'ячним колесом передача. Винахід і, зокрема, запобіжний елемент для фіксації пристрою перестановки тримача верхнього різця або, відповідно, черв'ячного колеса може, однак, також застосовуватися в пристрої перестановки тримача верхнього різця без використання передачі, з безпосереднім приводом черв'ячного колеса. Вхідний вал і запобіжний елемент можуть також входити один з одним в зачеплення з геометричним замиканням за допомогою виступів і поглиблень іншої форми. ФОРМУЛА ВИНАХОДУ 1. Пристрій перестановки тримача верхнього різця, призначений для встановленого на корпусі видобувного струга з можливістю регулювання по висоті тримача верхнього різця, який включає черв'ячне колесо (6; 106), яке взаємодіє з рейковим зубчатим зачепленням, що є на тримачі верхнього різця, вхідний вал (8; 108) для приведення в дію черв'ячного колеса, і верхню плиту (1; 101), яка забезпечена наскрізним отвором (18; 118) для вхідного вала і яка закріплюється або закріплена на корпусі (1) струга без можливості провертання, який відрізняється тим, що верхня плита (1; 101) забезпечена щонайменше одним кріпильним пристроєм, до якого в змонтованому стані прикріплений без можливості провертання запобіжний елемент (21; 121), який надівається на вільний кінець вхідного вала, причому кріпильний пристрій містить пазове поглиблення (17, 117), у яке зверху вставляється запобіжний елемент (21; 121), причому пазове поглиблення (17) проходить, починаючись від поздовжнього краю (1') верхньої плити (1), і заходить за крізний отвір (18) для вхідного вала. 2. Пристрій за п. 1, який відрізняється тим, що між вхідним валом і черв'ячним колесом розташована передача (9; 109). 3. Пристрій за п. 2, який відрізняється тим, що передача (9) являє собою планетарну передачу, яка з'єднана без можливості провертання з верхньою плитою (1) через пристрій (11) сприйняття реакції від крутного моменту, який має форму стакана, причому черв'ячне колесо, передача і вхідний вал переважно утворюють один конструктивний вузол. 4. Пристрій за будь-яким із пп. 1-3, який відрізняється тим, що пазове поглиблення (17) на подовжньому краю (1') або поблизу нього забезпечене крайовими виїмками (19), що утворюють піднутрення, в які вставляється запобіжна засувка (40) з фіксуючою пластиною (41), яка з'єднується із запобіжним елементом (21) рознімним з'єднанням. 5. Пристрій за будь-яким із пп. 1-4, який відрізняється тим, що вхідний вал (8) на вільному кінці має багатокутну виїмку (8') для встановлення регулювального інструмента. 6. Пристрій за будь-яким із пп. 1-5, який відрізняється тим, що запобіжний елемент (21; 121) надівається на вільний кінець вхідного вала (8; 108) з можливістю від'єднання і кріпиться без можливості провертання на виконаному на верхній плиті (1; 101) кріпильному пристрої. 7. Пристрій за будь-яким із пп. 1-6, який відрізняється тим, що запобіжний елемент (21; 121) виконаний у вигляді запобіжної пластини (23), з нижнього боку якої закріплений багатокутний виступ (27, 127), що вставляється з геометричним замиканням в багатокутну виїмку, а із заднього боку якої рознімним з'єднанням кріпиться запобіжна засувка (40). 8. Пристрій за будь-яким із пп. 1-7, який відрізняється тим, що запобіжна пластина (21) із заднього боку (30) забезпечена шліцом (31), в який вставляється виконаний на запобіжній засувці (40) над фіксуючою пластиною (41) фіксуючий блок (42) запобіжної засувки (40). 5 UA 98527 C2 5 10 15 20 25 9. Пристрій за п. 8, який відрізняється тим, що передбачений розташований паралельно осі шліца (31) нарізний палець (36), а фіксуючий блок (42) забезпечений поперечним отвором (43) для надягання на нарізний палець (36). 10. Пристрій за п. 7 або 8, який відрізняється тим, що запобіжна пластина (23) має напівкруглий передній бік (25) і поглиблення (29) з нижнього боку (28) навколо багатокутного виступу (27). 11. Запобіжний елемент для пристрою перестановки тримача верхнього різця за будь-яким із пп. 1-10, який відрізняється тим, що запобіжний елемент (21; 121) надівається на вільний кінець вхідного вала (8; 108) з можливістю від'єднання і кріпиться без можливості обертання на виконаному на верхній плиті (1; 101) кріпильному пристрої, причому кріпильний пристрій містить пазове поглиблення (17, 117), у яке зверху вставляється запобіжний елемент (21; 121), причому пазове поглиблення (17) проходить, починаючись від поздовжнього краю (1') верхньої плити (1), і заходить за крізний отвір (18) для вхідного вала. 12. Запобіжний елемент за п. 11, який відрізняється тим, що запобіжний елемент (21; 121) виконаний у вигляді запобіжної пластини (23), з нижнього боку якої закріплений багатокутний виступ (27; 127), що вставляється з геометричним замиканням в багатокутну виїмку, а із заднього боку якої рознімним з'єднанням кріпиться запобіжна засувка (40). 13. Запобіжний елемент за п. 11 або 12, який відрізняється тим, що запобіжна пластина (21) із заднього боку (30) забезпечена шліцом (31), в який вставляється виконаний на запобіжній засувці (40) над фіксуючою пластиною (41) фіксуючий блок (42) запобіжної засувки (40). 14. Запобіжний елемент за п. 13, який відрізняється тим, що передбачений розташований паралельно осі шліца (31) нарізний палець (36), і фіксуючий блок (42) забезпечений поперечним отвором (43) для надягання на нарізний палець (36). 15. Запобіжний елемент за будь-яким із пп. 11-14, який відрізняється тим, що запобіжна пластина (23) має напівкруглий передній бік (25) і поглиблення (29) з нижнього боку (28) навколо багатокутного виступу (27). 6 UA 98527 C2 7 UA 98527 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
