Пристрій для вологого гоління, взаємодіючий зі шкірою елемент цього пристрою та спосіб виготовлення цього елемента

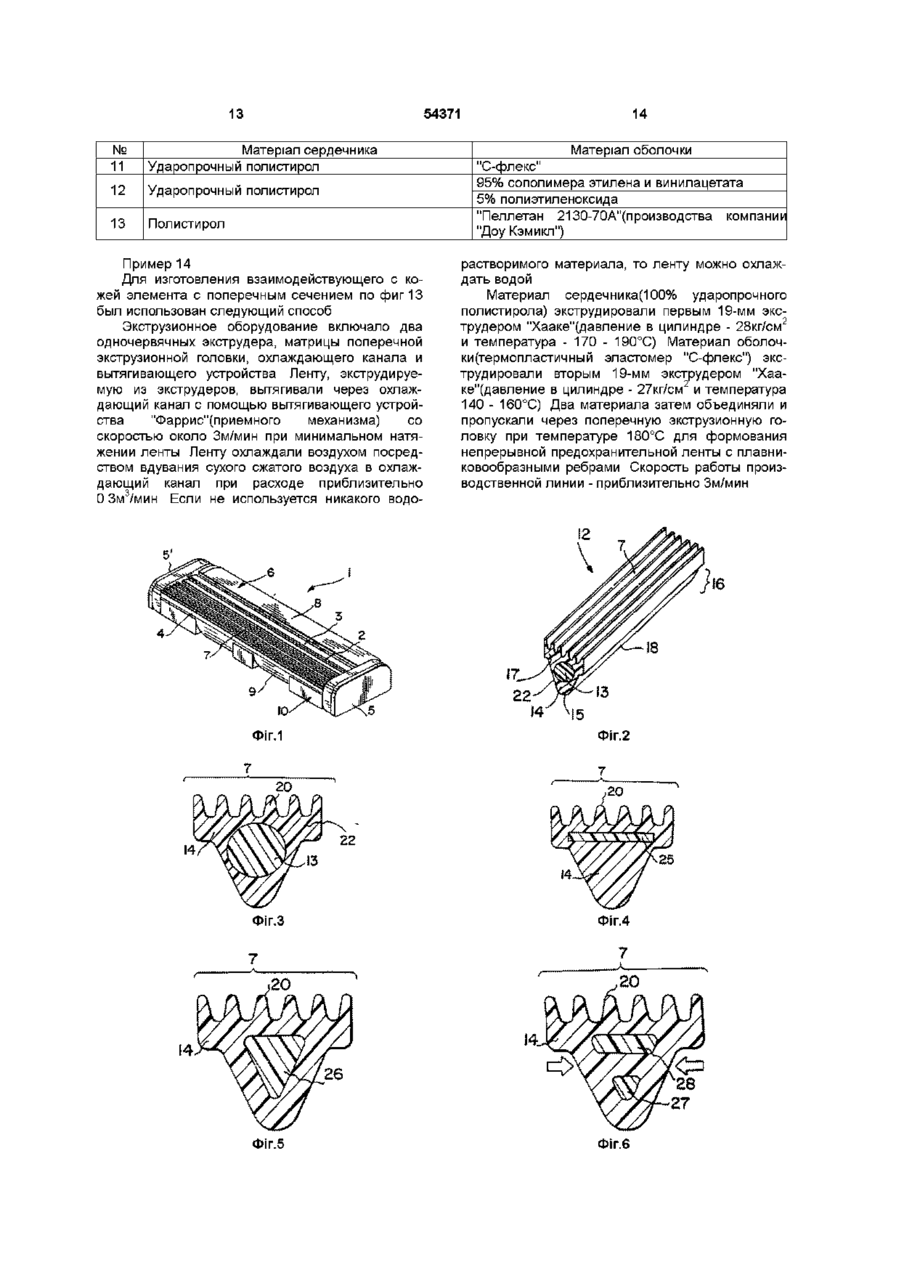

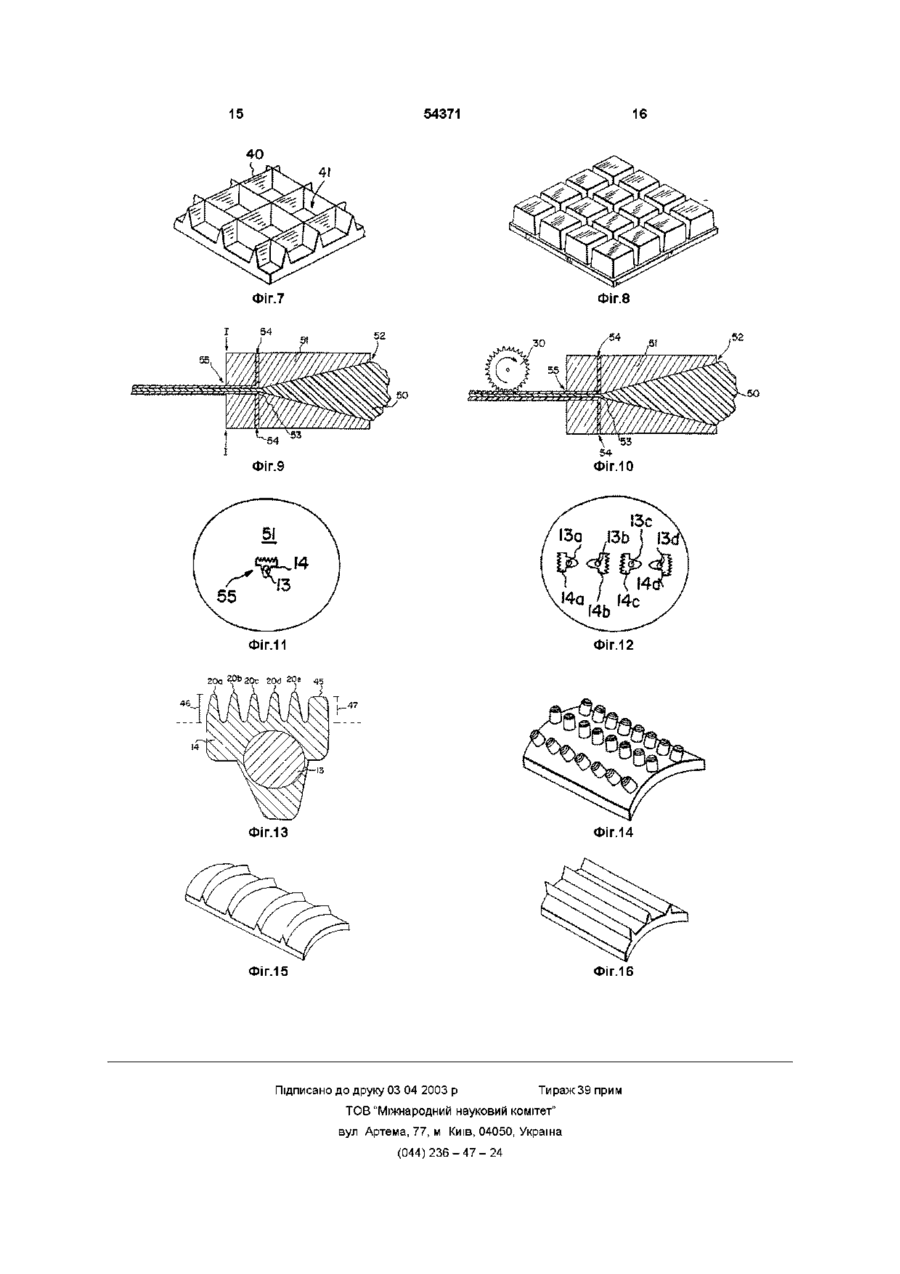

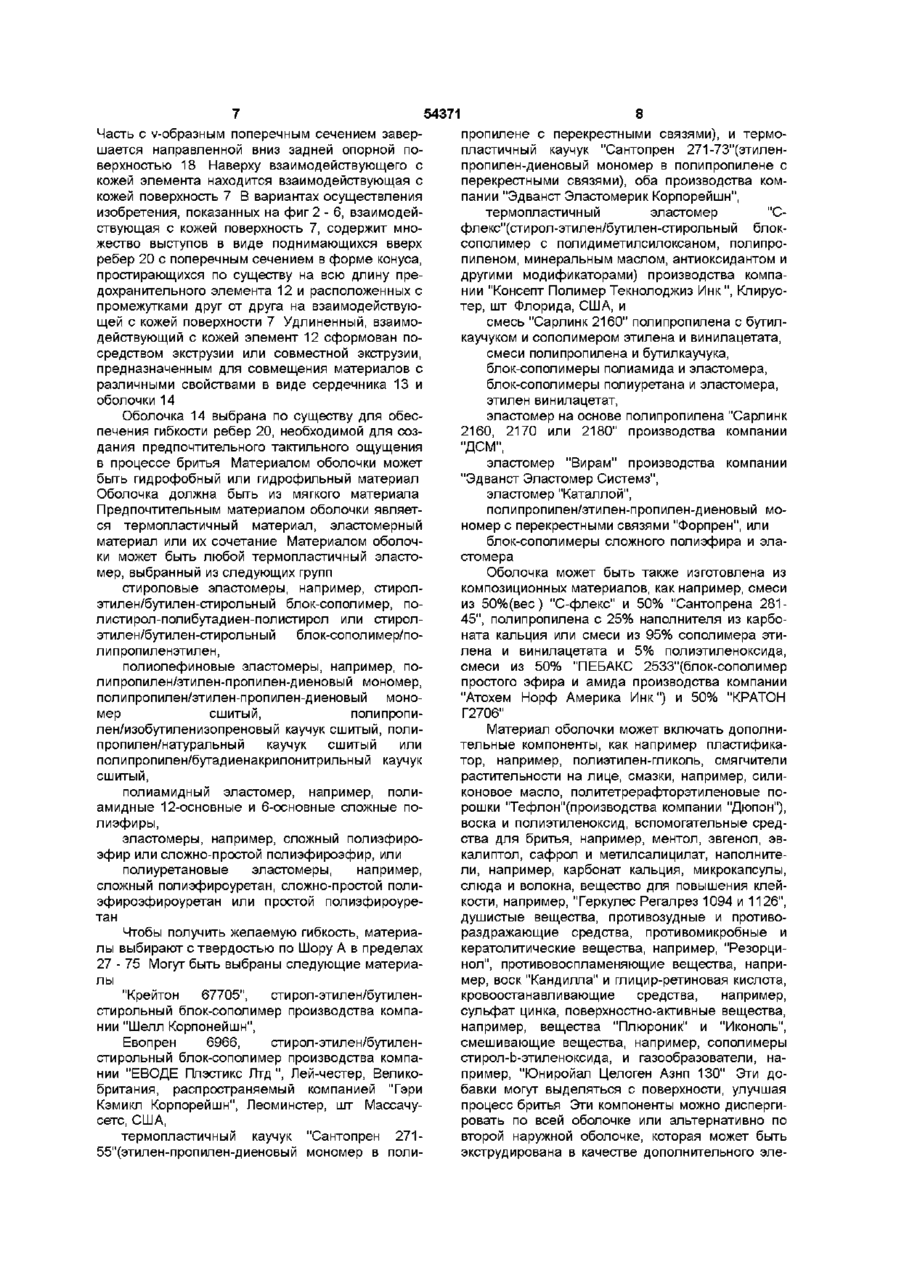

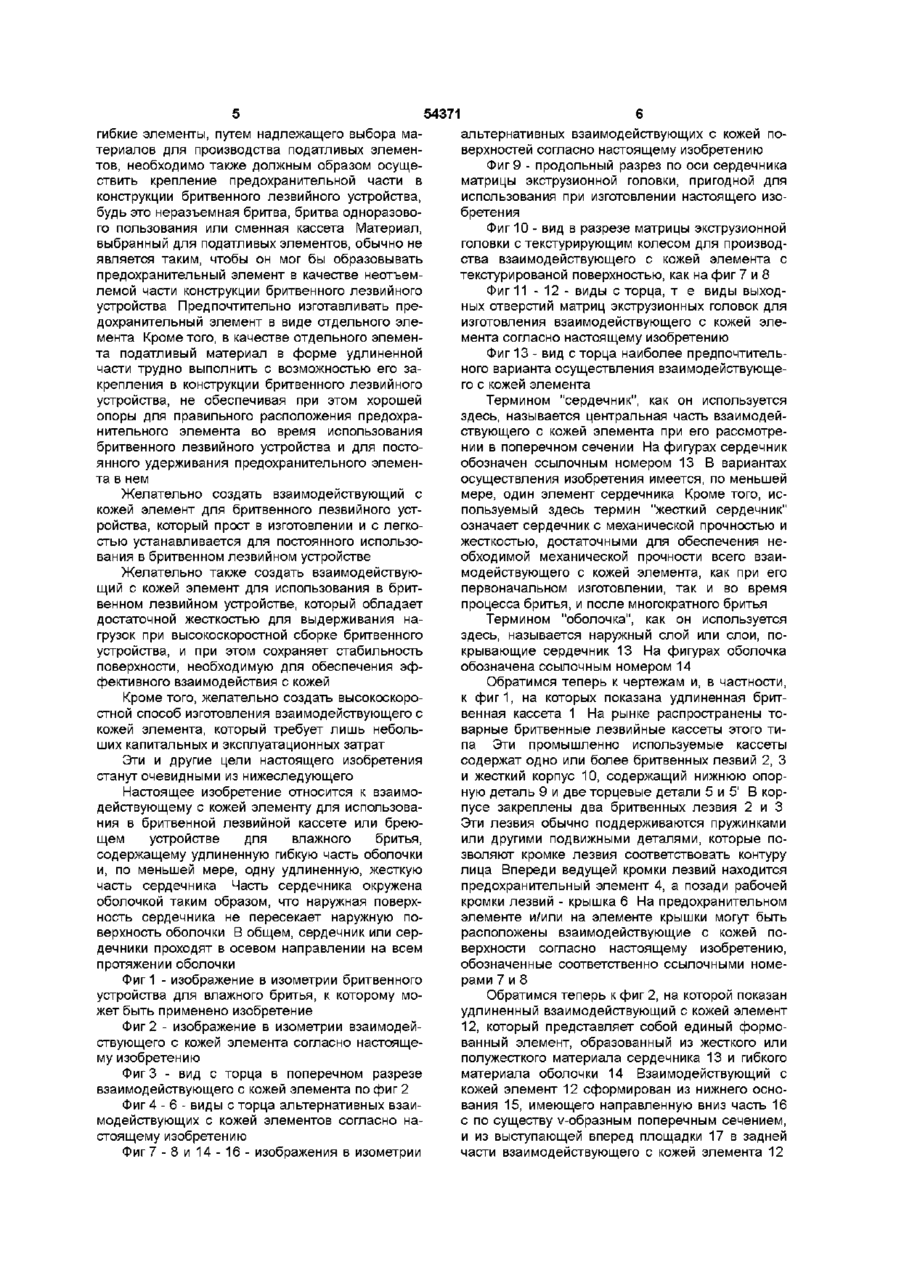

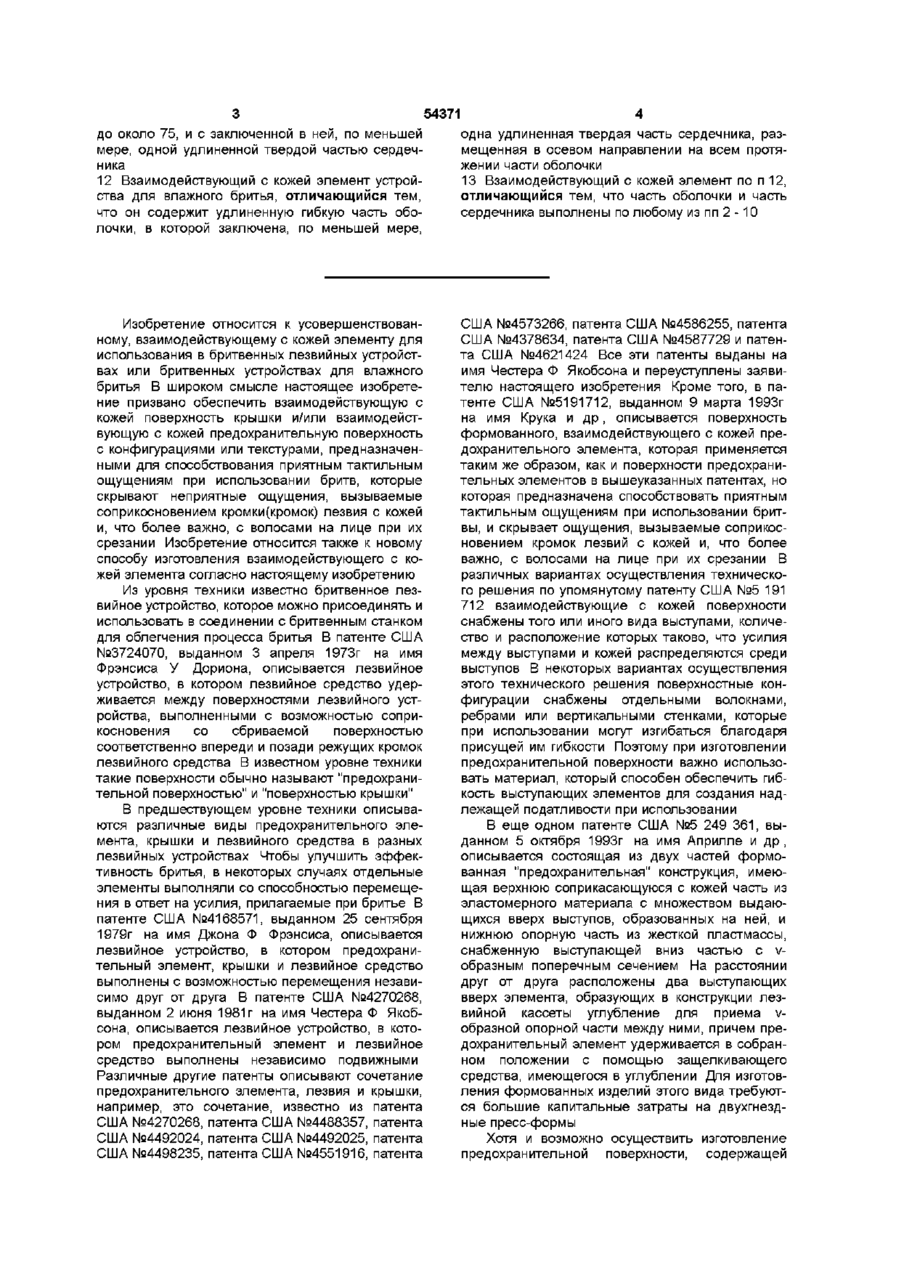

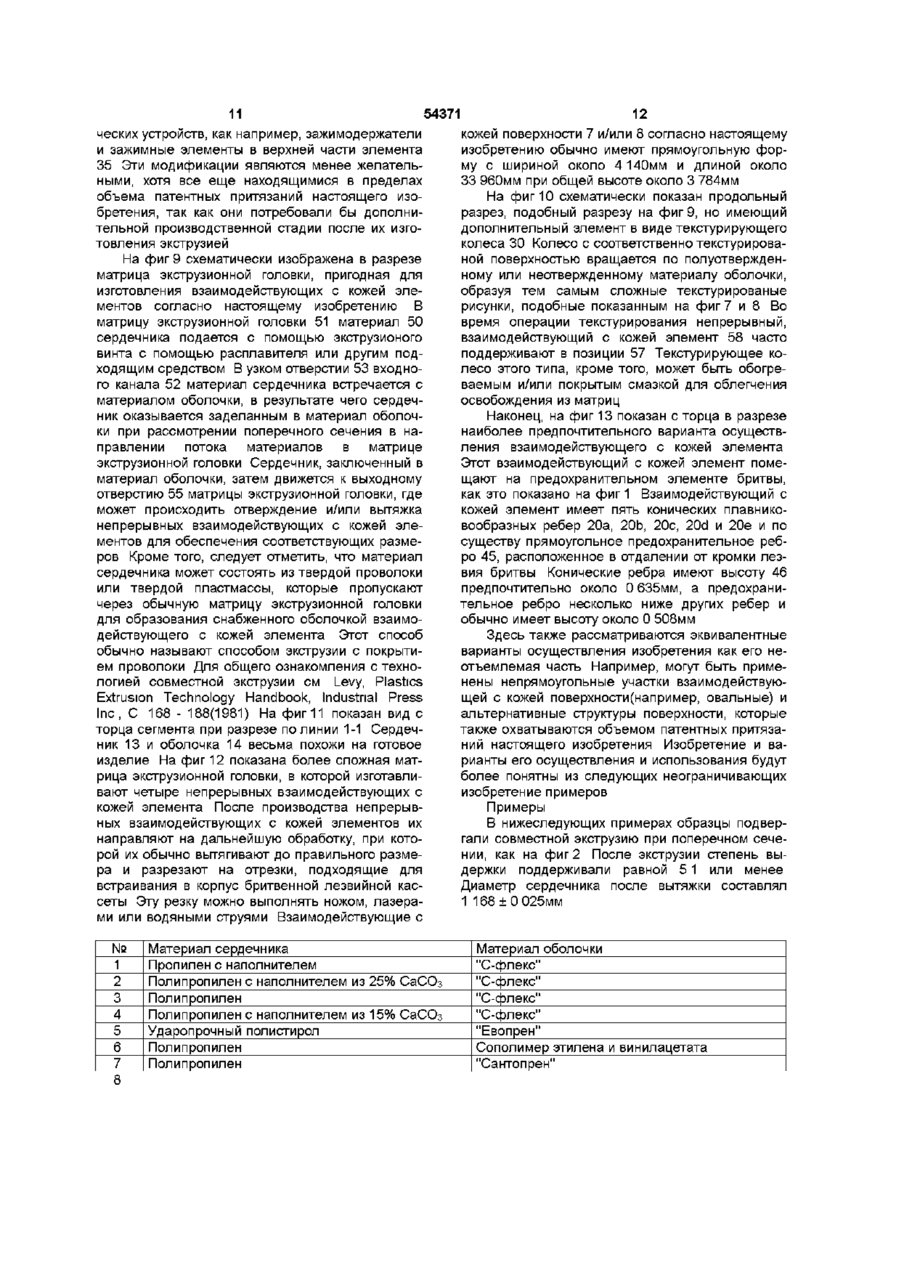

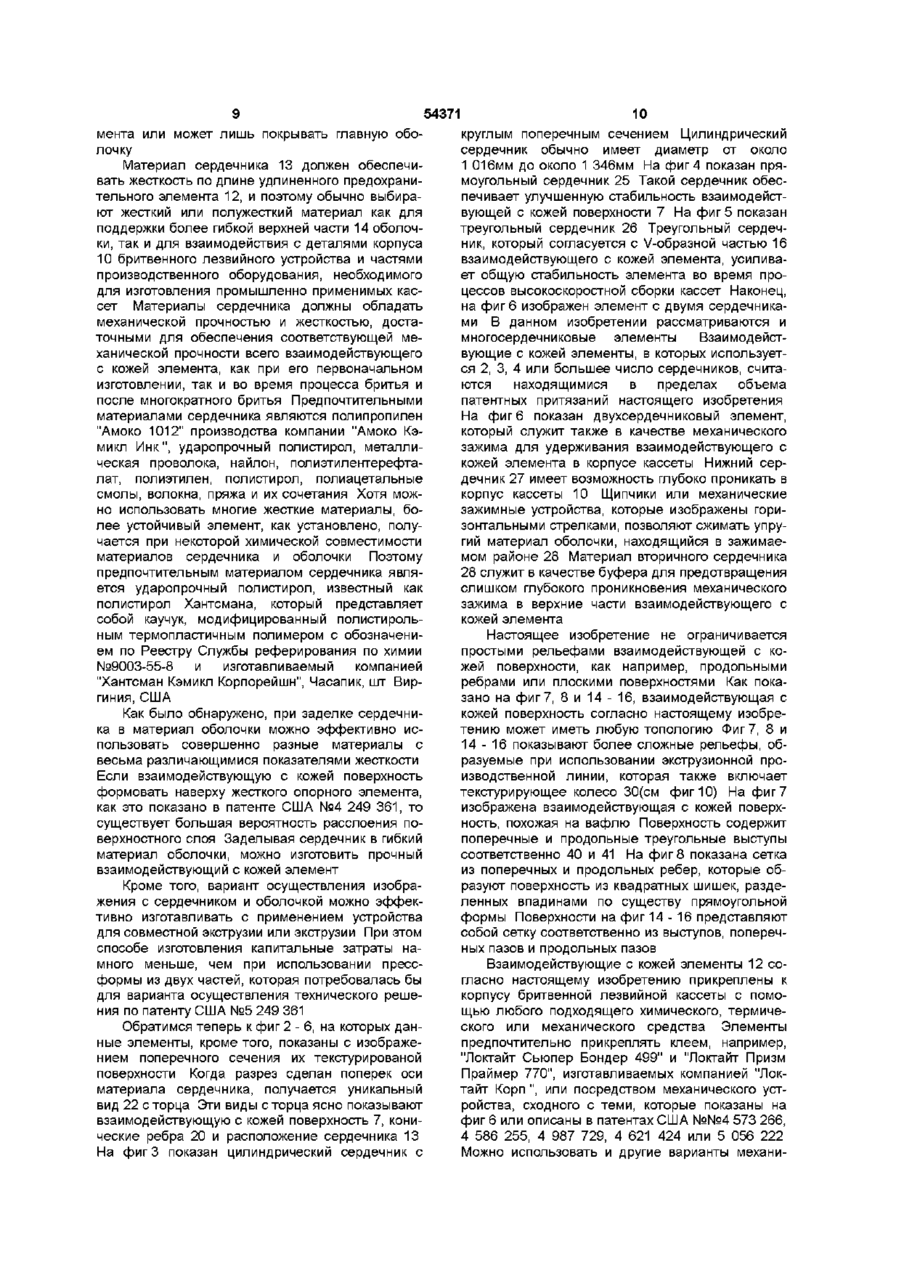

1 Устройство для влажного бритья, содержащее лезвийный элемент и струїсгуру, определяющую расположенный вблизи бреющей кромки лезвийного элемента внешний взаимодействующий с кожей элемент, отличающееся тем, что взаимодействующий с кожей элемент содержит удлиненную гибкую часть оболочки, в которой заключена, по меньшей мере, одна удлиненная твердая часть сердечника, размещенная в осевом направлении на всем протяжении части оболочки 2 Устройство по п 1 , отличающееся тем, что часть оболочки имеет твердость по Шору А от около 27 до около 75 3 Устройство по п 1, отличающееся тем, что оно содержит один сердечник 4 Устройство по п 3, отличающееся тем, что материал оболочки выбран из группы, состоящей из стироловых эластомеров, полиолефиновых эластомеров, полиамидных эластомеров, сложных полиэфирных эластомеров, полиуретановых эластомеров или их сочетаний 5 Устройство по п 4, отличающееся тем, что материал оболочки выбран из группы, состоящей из стирол-этилен/бутилен-стирольного блоксополимера, этилен-бутилен-диенового мономера/полипропилена с перекрестными связями, смесей полипропилена/бутил каучука, блоксополимеров полиамида/эластомера, блоксополимеров полиуретана и эластомера, блоксополимеров сложного полиэфира/эластомера, термопластичного каучука, термопластичного эла стомера, стирол-этилен/бутадиен-стирол ьного блок-сополимера с полидиметил-силоксаном, полипропиленом, минеральным маслом, антиоксидантом и другими модификаторами, смесей полипропилена и бутилкаучука и сополимера этилена и винилацетата, эластомера на основе полипропилена, полипропилена/этилен-пропилендиенового мономера с перекрестными связями и их сочетаний 6 Устройство по п 5, отличающееся тем, что материал сердечника выбран из группы, состоящей из полипропилена, ударопрочного полистирола, металлической проволоки, найлона, полиэтилентерефталата, волокон, пряжи, полиэтилена, полистирола, полиацетальных смол и их сочетаний 7 Устройство по п 6, отличающееся тем, что оно содержит удлиненную взаимодействующую с кожей поверхность, размещенную, по меньшей мере, по длинной части наружной поверхности части оболочки 8 Устройство по п 7, отличающееся тем, что взаимодействующая с кожей поверхность является текстурированной в поперечном сечении 9 Устройство по п 8, отличающееся тем, что часть оболочки и часть сердечника изготовлены совместным экструдированием 10 Устройство по п 9, отличающееся тем, что часть оболочки содержит вещество, выбранное из группы, состоящей из пластификаторов, смягчителей растительности на лице, смазок, вспомогательных средств для бритья, наполнителей, веществ для повышения клейкости, душистых веществ, противозудных и противораздражающих веществ, противомикробных кератолитических средств, поверхностно-активных веществ, смешивающих веществ, газообразователей и их сочетаний 11 Способ изготовления взаимодействующего с кожей элемента устройства для влажного бритья, отличающийся тем, что обеспечивают материал оболочки и материал сердечника, осуществляют совместную экструзию материала оболочки и материала сердечника с размещением материала сердечника на всем протяжении материала оболочки для получения взаимодействующего с кожей элемента с удлиненной гибкой частью оболочки, имеющей твердость по Шору А от около 27 О го Ю З 54371 до около 75, и с заключенной в ней, по меньшей одна удлиненная твердая часть сердечника, размере, одной удлиненной твердой частью сердечмещенная в осевом направлении на всем протяника жении части оболочки 12 Взаимодействующий с кожей элемент устрой13 Взаимодействующий с кожей элемент по п 12, ства для влажного бритья, отличающийся тем, отличающийся тем, что часть оболочки и часть что он содержит удлиненную гибкую часть обосердечника выполнены по любому из пп 2 -10 лочки, в которой заключена, по меньшей мере, Изобретение относится к усовершенствованному, взаимодействующему с кожей элементу для использования в бритвенных лезвийных устройствах или бритвенных устройствах для влажного бритья В широком смысле настоящее изобретение призвано обеспечить взаимодействующую с кожей поверхность крышки и/или взаимодействующую с кожей предохранительную поверхность с конфигурациями или текстурами, предназначенными для способствования приятным тактильным ощущениям при использовании бритв, которые скрывают неприятные ощущения, вызываемые соприкосновением кромки(кромок) лезвия с кожей и, что более важно, с волосами на лице при их срезании Изобретение относится также к новому способу изготовления взаимодействующего с кожей элемента согласно настоящему изобретению Из уровня техники известно бритвенное лезвийное устройство, которое можно присоединять и использовать в соединении с бритвенным станком для облегчения процесса бритья В патенте США №3724070, выданном 3 апреля 1973г на имя Фрэнсиса У Дориона, описывается лезвийное устройство, в котором лезвийное средство удерживается между поверхностями лезвийного устройства, выполненными с возможностью соприкосновения со сбриваемой поверхностью соответственно впереди и позади режущих кромок лезвийного средства В известном уровне техники такие поверхности обычно называют "предохранительной поверхностью" и "поверхностью крышки" В предшествующем уровне техники описываются различные виды предохранительного элемента, крышки и лезвийного средства в разных лезвийных устройствах Чтобы улучшить эффективность бритья, в некоторых случаях отдельные элементы выполняли со способностью перемещения в ответ на усилия, прилагаемые при бритье В патенте США №4168571, выданном 25 сентября 1979г на имя Джона Ф Фрэнсиса, описывается лезвийное устройство, в котором предохранительный элемент, крышки и лезвийное средство выполнены с возможностью перемещения независимо друг от друга В патенте США №4270268, выданном 2 июня 1981 г на имя Честера Ф Якобсона, описывается лезвийное устройство, в котором предохранительный элемент и лезвийное средство выполнены независимо подвижными Различные другие патенты описывают сочетание предохранительного элемента, лезвия и крышки, например, это сочетание, известно из патента США №4270268, патента США №4488357, патента США №4492024, патента США №4492025, патента США №4498235, патента США №4551916, патента США №4573266, патента США №4586255, патента США №4378634, патента США №4587729 и патента США №4621424 Все эти патенты выданы на имя Честера Ф Якобсона и переуступлены заявителю настоящего изобретения Кроме того, в патенте США №5191712, выданном 9 марта 1993г на имя Крука и др, описывается поверхность формованного, взаимодействующего с кожей предохранительного элемента, которая применяется таким же образом, как и поверхности предохранительных элементов в вышеуказанных патентах, но которая предназначена способствовать приятным тактильным ощущениям при использовании бритвы, и скрывает ощущения, вызываемые соприкосновением кромок лезвий с кожей и, что более важно, с волосами на лице при их срезании В различных вариантах осуществления технического решения по упомянутому патенту США №5 191 712 взаимодействующие с кожей поверхности снабжены того или иного вида выступами, количество и расположение которых таково, что усилия между выступами и кожей распределяются среди выступов В некоторых вариантах осуществления этого технического решения поверхностные конфигурации снабжены отдельными волокнами, ребрами или вертикальными стенками, которые при использовании могут изгибаться благодаря присущей им гибкости Поэтому при изготовлении предохранительной поверхности важно использовать материал, который способен обеспечить гибкость выступающих элементов для создания надлежащей податливости при использовании В еще одном патенте США №5 249 361, выданном 5 октября 1993г на имя Априлле и др , описывается состоящая из двух частей формованная "предохранительная" конструкция, имеющая верхнюю соприкасающуюся с кожей часть из эластомерного материала с множеством выдающихся вверх выступов, образованных на ней, и нижнюю опорную часть из жесткой пластмассы, снабженную выступающей вниз частью с vобразным поперечным сечением На расстоянии друг от друга расположены два выступающих вверх элемента, образующих в конструкции лезвийной кассеты углубление для приема vобразной опорной части между ними, причем предохранительный элемент удерживается в собранном положении с помощью защелкивающего средства, имеющегося в углублении Для изготовления формованных изделий этого вида требуются большие капитальные затраты на двухгнездные пресс-формы Хотя и возможно осуществить изготовление предохранительной поверхности, содержащей 54371 гибкие элементы, путем надлежащего выбора материалов для производства податливых элементов, необходимо также должным образом осуществить крепление предохранительной части в конструкции бритвенного лезвийного устройства, будь это неразъемная бритва, бритва одноразового пользования или сменная кассета Материал, выбранный для податливых элементов, обычно не является таким, чтобы он мог бы образовывать предохранительный элемент в качестве неотъемлемой части конструкции бритвенного лезвийного устройства Предпочтительно изготавливать предохранительный элемент в виде отдельного элемента Кроме того, в качестве отдельного элемента податливый материал в форме удлиненной части трудно выполнить с возможностью его закрепления в конструкции бритвенного лезвийного устройства, не обеспечивая при этом хорошей опоры для правильного расположения предохранительного элемента во время использования бритвенного лезвийного устройства и для постоянного удерживания предохранительного элемента в нем Желательно создать взаимодействующий с кожей элемент для бритвенного лезвийного устройства, который прост в изготовлении и с легкостью устанавливается для постоянного использования в бритвенном лезвийном устройстве Желательно также создать взаимодействующий с кожей элемент для использования в бритвенном лезвийном устройстве, который обладает достаточной жесткостью для выдерживания нагрузок при высокоскоростной сборке бритвенного устройства, и при этом сохраняет стабильность поверхности, необходимую для обеспечения эффективного взаимодействия с кожей Кроме того, желательно создать высокоскоростной способ изготовления взаимодействующего с кожей элемента, который требует лишь небольших капитальных и эксплуатационных затрат Эти и другие цели настоящего изобретения станут очевидными из нижеследующего Настоящее изобретение относится к взаимодействующему с кожей элементу для использования в бритвенной лезвийной кассете или бреющем устройстве для влажного бритья, содержащему удлиненную гибкую часть оболочки и, по меньшей мере, одну удлиненную, жесткую часть сердечника Часть сердечника окружена оболочкой таким образом, что наружная поверхность сердечника не пересекает наружную поверхность оболочки В общем, сердечник или сердечники проходят в осевом направлении на всем протяжении оболочки Фиг 1 - изображение в изометрии бритвенного устройства для влажного бритья, к которому может быть применено изобретение Фиг 2 - изображение в изометрии взаимодействующего с кожей элемента согласно настоящему изобретению ФигЗ - вид с торца в поперечном разрезе взаимодействующего с кожей элемента по фиг 2 Фиг 4 - 6 - виды с торца альтернативных взаимодействующих с кожей элементов согласно настоящему изобретению Фиг 7 - 8 и 14 - 16 - изображения в изометрии альтернативных взаимодействующих с кожей поверхностей согласно настоящему изобретению Фиг 9 - продольный разрез по оси сердечника матрицы экструзионной головки, пригодной для использования при изготовлении настоящего изобретения Фиг 10 - вид в разрезе матрицы экструзионной головки с текстурирующим колесом для производства взаимодействующего с кожей элемента с текстурированой поверхностью, как на фиг 7 и 8 Фиг 11 - 12 - виды с торца, т е виды выходных отверстий матриц экструзионных головок для изготовления взаимодействующего с кожей элемента согласно настоящему изобретению Фиг 13 - вид с торца наиболее предпочтительного варианта осуществления взаимодействующего с кожей элемента Термином "сердечник", как он используется здесь, называется центральная часть взаимодействующего с кожей элемента при его рассмотрении в поперечном сечении На фигурах сердечник обозначен ссылочным номером 13 В вариантах осуществления изобретения имеется, по меньшей мере, один элемент сердечника Кроме того, используемый здесь термин "жесткий сердечник" означает сердечник с механической прочностью и жесткостью, достаточными для обеспечения необходимой механической прочности всего взаимодействующего с кожей элемента, как при его первоначальном изготовлении, так и во время процесса бритья, и после многократного бритья Термином "оболочка", как он используется здесь, называется наружный слой или слои, покрывающие сердечник 13 На фигурах оболочка обозначена ссылочным номером 14 Обратимся теперь к чертежам и, в частности, к фиг1, на которых показана удлиненная бритвенная кассета 1 На рынке распространены товарные бритвенные лезвийные кассеты этого типа Эти промышленно используемые кассеты содержат одно или более бритвенных лезвий 2, 3 и жесткий корпус 10, содержащий нижнюю опорную деталь 9 и две торцевые детали 5 и 5' В корпусе закреплены два бритвенных лезвия 2 и 3 Эти лезвия обычно поддерживаются пружинками или другими подвижными деталями, которые позволяют кромке лезвия соответствовать контуру лица Впереди ведущей кромки лезвий находится предохранительный элемент 4, а позади рабочей кромки лезвий - крышка 6 На предохранительном элементе и/или на элементе крышки могут быть расположены взаимодействующие с кожей поверхности согласно настоящему изобретению, обозначенные соответственно ссылочными номерами 7 и 8 Обратимся теперь к фиг 2, на которой показан удлиненный взаимодействующий с кожей элемент 12, который представляет собой единый формованный элемент, образованный из жесткого или полужесткого материала сердечника 13 и гибкого материала оболочки 14 Взаимодействующий с кожей элемент 12 сформирован из нижнего основания 15, имеющего направленную вниз часть 16 с по существу v-образным поперечным сечением, и из выступающей вперед площадки 17 в задней части взаимодействующего с кожей элемента 12 54371 Часть с v-образным поперечным сечением завершается направленной вниз задней опорной поверхностью 18 Наверху взаимодействующего с кожей элемента находится взаимодействующая с кожей поверхность 7 В вариантах осуществления изобретения, показанных на фиг 2 - 6, взаимодействующая с кожей поверхность 7, содержит множество выступов в виде поднимающихся вверх ребер 20 с поперечным сечением в форме конуса, простирающихся по существу на всю длину предохранительного элемента 12 и расположенных с промежутками друг от друга на взаимодействующей с кожей поверхности 7 Удлиненный, взаимодействующий с кожей элемент 12 сформован посредством экструзии или совместной экструзии, предназначенным для совмещения материалов с различными свойствами в виде сердечника 13 и оболочки 14 Оболочка 14 выбрана по существу для обеспечения гибкости ребер 20, необходимой для создания предпочтительного тактильного ощущения в процессе бритья Материалом оболочки может быть гидрофобный или гидрофильный материал Оболочка должна быть из мягкого материала Предпочтительным материалом оболочки является термопластичный материал, эластомерный материал или их сочетание Материалом оболочки может быть любой термопластичный эластомер, выбранный из следующих групп стироловые эластомеры, например, стиролэтилен/бутилен-стирол ьный блок-сополимер, полистирол-пол ибутад иен-пол истирол или стиролэтилен/бутилен-стирол ьный блок-сополимер/полипропиленэтилен, полиолефиновые эластомеры, например, полипропилен/этилен-пропилен-диеновый мономер, полипропилен/этилен-пропилен-диеновый мономер сшитый, полипропилен/изобутиленизопреновый каучук сшитый, полипропилен/натуральный каучук сшитый или полипропилен/бутадиенакрилонитрильный каучук сшитый, полиамидный эластомер, например, полиамидные 12-основные и 6-основные сложные полиэфиры, эластомеры, например, сложный полиэфироэфир или сложно-простой полиэфироэфир, или полиуретановые эластомеры, например, сложный полиэфироуретан, сложно-простой полиэфироэфироуретан или простой полиэфироуретан Чтобы получить желаемую гибкость, материалы выбирают с твердостью по Шору А в пределах 27 - 75 Могут быть выбраны следующие материалы "Крейтон 67705", стирол-этилен/бутиленстирольный блок-сополимер производства компании "Шелл Корпонейшн", Евопрен 6966, стирол-этилен/бутиленстирольный блок-сополимер производства компании "ЕВОДЕ Плэстикс Лтд ", Лей-честер, Великобритания, распространяемый компанией "Гэри Кэмикл Корпорейшн", Леоминстер, шт Массачусетс, США, термопластичный каучук "Сантопрен 27155"(этилен-пропилен-диеновый мономер в поли 8 пропилене с перекрестными связями), и термопластичный каучук "Сантопрен 271-73"(этиленпропилен-диеновый мономер в полипропилене с перекрестными связями), оба производства компании "Эдванст Эластомерик Корпорейшн", термопластичный эластомер "Сфлекс"(стирол-этилен/бутилен-стирольный блоксополимер с полидиметилсилоксаном, полипропиленом, минеральным маслом, антиоксидантом и другими модификаторами) производства компании "Консепт Полимер Текнолоджиз Инк ", Клируотер, шт Флорида, США, и смесь "Сарлинк 2160" полипропилена с бутилкаучуком и сополимером этилена и винилацетата, смеси полипропилена и бутилкаучука, блок-сополимеры полиамида и эластомера, блок-сополимеры полиуретана и эластомера, этилен винилацетат, эластомер на основе полипропилена "Сарлинк 2160, 2170 или 2180" производства компании "ДСМ", эластомер "Вирам" производства компании "Эдванст Эластомер Системз", эластомер "Каталлой", полипропилен/этилен-пропилен-диеновый мономер с перекрестными связями "Форпрен", или блок-сополимеры сложного полиэфира и эластомера Оболочка может быть также изготовлена из композиционных материалов, как например, смеси из 50%(вес) "С-флекс" и 50% "Сантопрена 28145", полипропилена с 25% наполнителя из карбоната кальция или смеси из 95% сополимера этилена и винилацетата и 5% полиэтиленоксида, смеси из 50% "ПЕБАКС 2533"(блок-сополимер простого эфира и амида производства компании "Атохем Норф Америка Инк") и 50% "КРАТОН Г2706" Материал оболочки может включать дополнительные компоненты, как например пластификатор, например, полиэтилен-гликоль, смягчители растительности на лице, смазки, например, силиконовое масло, политетрерафторэтиленовые порошки "Тефлон"(производства компании "Дюпон"), воска и полиэтиленоксид, вспомогательные средства для бритья, например, ментол, эвгенол, эвкалиптол, сафрол и метилсалицилат, наполнители, например, карбонат кальция, микрокапсулы, слюда и волокна, вещество для повышения клейкости, например, "Геркулес Регалрез 1094 и 1126", душистые вещества, противозудные и противораздражающие средства, противомикробные и кератолитические вещества, например, "Резорцинол", противовоспламеняющие вещества, например, воск "Кандилла" и глицир-ретиновая кислота, кровоостанавливающие средства, например, сульфат цинка, поверхностно-активные вещества, например, вещества "Плюроник" и "Иконоль", смешивающие вещества, например, сополимеры стирол-Ь-этиленоксида, и газообразователи, например, "Юниройал Целоген Азнп 130" Эти добавки могут выделяться с поверхности, улучшая процесс бритья Эти компоненты можно диспергировать по всей оболочке или альтернативно по второй наружной оболочке, которая может быть экструдирована в качестве дополнительного эле 54371 мента или может лишь покрывать главную оболочку Материал сердечника 13 должен обеспечивать жесткость по длине удлиненного предохранительного элемента 12, и поэтому обычно выбирают жесткий или полужесткий материал как для поддержки более гибкой верхней части 14 оболочки, так и для взаимодействия с деталями корпуса 10 бритвенного лезвийного устройства и частями производственного оборудования, необходимого для изготовления промышленно применимых кассет Материалы сердечника должны обладать механической прочностью и жесткостью, достаточными для обеспечения соответствующей механической прочности всего взаимодействующего с кожей элемента, как при его первоначальном изготовлении, так и во время процесса бритья и после многократного бритья Предпочтительными материалами сердечника являются полипропилен "Амоко 1012" производства компании "Амоко Кэмикл Инк", ударопрочный полистирол, металлическая проволока, найлон, полиэтилентерефталат, полиэтилен, полистирол, полиацетальные смолы, волокна, пряжа и их сочетания Хотя можно использовать многие жесткие материалы, более устойчивый элемент, как установлено, получается при некоторой химической совместимости материалов сердечника и оболочки Поэтому предпочтительным материалом сердечника является ударопрочный полистирол, известный как полистирол Хантсмана, который представляет собой каучук, модифицированный полистирольным термопластичным полимером с обозначением по Реестру Службы реферирования по химии №9003-55-8 и изготавливаемый компанией "Хантсман Кэмикл Корпорейшн", Часапик, шт Виргиния, США Как было обнаружено, при заделке сердечника в материал оболочки можно эффективно использовать совершенно разные материалы с весьма различающимися показателями жесткости Если взаимодействующую с кожей поверхность формовать наверху жесткого опорного элемента, как это показано в патенте США №4 249 361, то существует большая вероятность расслоения поверхностного слоя Заделывая сердечник в гибкий материал оболочки, можно изготовить прочный взаимодействующий с кожей элемент Кроме того, вариант осуществления изображения с сердечником и оболочкой можно эффективно изготавливать с применением устройства для совместной экструзии или экструзии При этом способе изготовления капитальные затраты намного меньше, чем при использовании прессформы из двух частей, которая потребовалась бы для варианта осуществления технического решения по патенту США №5 249 361 Обратимся теперь к фиг 2 - 6, на которых данные элементы, кроме того, показаны с изображением поперечного сечения их текстурированой поверхности Когда разрез сделан поперек оси материала сердечника, получается уникальный вид 22 с торца Эти виды с торца ясно показывают взаимодействующую с кожей поверхность 7, конические ребра 20 и расположение сердечника 13 На фигЗ показан цилиндрический сердечник с 10 круглым поперечным сечением Цилиндрический сердечник обычно имеет диаметр от около 1 016мм до около 1 346мм На фиг 4 показан прямоугольный сердечник 25 Такой сердечник обеспечивает улучшенную стабильность взаимодействующей с кожей поверхности 7 На фиг 5 показан треугольный сердечник 26 Треугольный сердечник, который согласуется с V-образной частью 16 взаимодействующего с кожей элемента, усиливает общую стабильность элемента во время процессов высокоскоростной сборки кассет Наконец, на фиг 6 изображен элемент с двумя сердечниками В данном изобретении рассматриваются и многосердечниковые элементы Взаимодействующие с кожей элементы, в которых используется 2, 3, 4 или большее число сердечников, считаются находящимися в пределах объема патентных притязаний настоящего изобретения На фиг 6 показан двухсердечниковый элемент, который служит также в качестве механического зажима для удерживания взаимодействующего с кожей элемента в корпусе кассеты Нижний сердечник 27 имеет возможность глубоко проникать в корпус кассеты 10 Щипчики или механические зажимные устройства, которые изображены горизонтальными стрелками, позволяют сжимать упругий материал оболочки, находящийся в зажимаемом районе 28 Материал вторичного сердечника 28 служит в качестве буфера для предотвращения слишком глубокого проникновения механического зажима в верхние части взаимодействующего с кожей элемента Настоящее изобретение не ограничивается простыми рельефами взаимодействующей с кожей поверхности, как например, продольными ребрами или плоскими поверхностями Как показано на фиг 7, 8 и 14 - 16, взаимодействующая с кожей поверхность согласно настоящему изобретению может иметь любую топологию Фиг 7, 8 и 1 4 - 1 6 показывают более сложные рельефы, образуемые при использовании экструзионной производственной линии, которая также включает текстурирующее колесо 30(см фиг 10) На фиг 7 изображена взаимодействующая с кожей поверхность, похожая на вафлю Поверхность содержит поперечные и продольные треугольные выступы соответственно 40 и 41 На фиг 8 показана сетка из поперечных и продольных ребер, которые образуют поверхность из квадратных шишек, разделенных впадинами по существу прямоугольной формы Поверхности на фиг 1 4 - 1 6 представляют собой сетку соответственно из выступов, поперечных пазов и продольных пазов Взаимодействующие с кожей элементы 12 согласно настоящему изобретению прикреплены к корпусу бритвенной лезвийной кассеты с помощью любого подходящего химического, термического или механического средства Элементы предпочтительно прикреплять клеем, например, "Локтайт Сьюпер Бондер 499" и "Локтайт Призм Праймер 770", изготавливаемых компанией "Локтайт Корп ", или посредством механического устройства, сходного с теми, которые показаны на фиг 6 или описаны в патентах США №№4 573 266, 4 586 255, 4 987 729, 4 621 424 или 5 056 222 Можно использовать и другие варианты механи 54371 12 11 ческих устройств, как например, зажимодержатели кожей поверхности 7 и/или 8 согласно настоящему и зажимные элементы в верхней части элемента изобретению обычно имеют прямоугольную фор35 Эти модификации являются менее желательму с шириной около 4 140мм и длиной около ными, хотя все еще находящимися в пределах 33 960мм при общей высоте около 3 784мм объема патентных притязаний настоящего изоНа фиг 10 схематически показан продольный бретения, так как они потребовали бы дополниразрез, подобный разрезу на фиг 9, но имеющий тельной производственной стадии после их изгодополнительный элемент в виде текстурирующего товления экструзией колеса 30 Колесо с соответственно текстурированой поверхностью вращается по полуотвержденНа фиг 9 схематически изображена в разрезе ному или неотвержденному материалу оболочки, матрица экструзионнои головки, пригодная для образуя тем самым сложные текстурированые изготовления взаимодействующих с кожей элерисунки, подобные показанным на фиг 7 и 8 Во ментов согласно настоящему изобретению В время операции текстурирования непрерывный, матрицу экструзионнои головки 51 материал 50 взаимодействующий с кожей элемент 58 часто сердечника подается с помощью экструзионого поддерживают в позиции 57 Текстурирующее ковинта с помощью расплавителя или другим подлесо этого типа, кроме того, может быть обогреходящим средством В узком отверстии 53 входноваемым и/или покрытым смазкой для облегчения го канала 52 материал сердечника встречается с освобождения из матриц материалом оболочки, в результате чего сердечник оказывается заделанным в материал оболочНаконец, на фиг 13 показан с торца в разрезе ки при рассмотрении поперечного сечения в нанаиболее предпочтительного варианта осуществправлении потока материалов в матрице ления взаимодействующего с кожей элемента экструзионнои головки Сердечник, заключенный в Этот взаимодействующий с кожей элемент помематериал оболочки, затем движется к выходному щают на предохранительном элементе бритвы, отверстию 55 матрицы экструзионнои головки, где как это показано на фиг 1 Взаимодействующий с может происходить отверждение и/или вытяжка кожей элемент имеет пять конических плавниконепрерывных взаимодействующих с кожей элевообразных ребер 20а, 20b, 20c, 20d и 20е и по ментов для обеспечения соответствующих размесуществу прямоугольное предохранительное ребров Кроме того, следует отметить, что материал ро 45, расположенное в отдалении от кромки лезсердечника может состоять из твердой проволоки вия бритвы Конические ребра имеют высоту 46 или твердой пластмассы, которые пропускают предпочтительно около 0 635мм, а предохраничерез обычную матрицу экструзионнои головки тельное ребро несколько ниже других ребер и для образования снабженного оболочкой взаимообычно имеет высоту около 0 508мм действующего с кожей элемента Этот способ Здесь также рассматриваются эквивалентные обычно называют способом экструзии с покрытиварианты осуществления изобретения как его неем проволоки Для общего ознакомления с техноотъемлемая часть Например, могут быть примелогией совместной экструзии см Levy, Plastics нены непрямоугольные участки взаимодействуюExtrusion Technology Handbook, Industrial Press щей с кожей поверхности(например, овальные) и Inc , С 168 - 188(1981) На фиг 11 показан вид с альтернативные структуры поверхности, которые торца сегмента при разрезе по линии 1-1 Сердечтакже охватываются объемом патентных притязаник 13 и оболочка 14 весьма похожи на готовое ний настоящего изобретения Изобретение и ваизделие На фиг 12 показана более сложная матрианты его осуществления и использования будут рица экструзионнои головки, в которой изготавлиболее понятны из следующих неограничивающих вают четыре непрерывных взаимодействующих с изобретение примеров кожей элемента После производства непрерывПримеры ных взаимодействующих с кожей элементов их В нижеследующих примерах образцы подвернаправляют на дальнейшую обработку, при котогали совместной экструзию при поперечном сечерой их обычно вытягивают до правильного размении, как на фиг 2 После экструзии степень выра и разрезают на отрезки, подходящие для держки поддерживали равной 5 1 или менее встраивания в корпус бритвенной лезвийной касДиаметр сердечника после вытяжки составлял сеты Эту резку можно выполнять ножом, лазера1 168 ± 0 025мм ми или водяными струями Взаимодействующие с № 1 2 3 4 5 6 7 Материал сердечника Пропилен с наполнителем Полипропилен с наполнителем из 25% СаСОз Полипропилен Полипропилен с наполнителем из 15% СаСОз Ударопрочный полистирол Полипропилен Полипропилен Материал оболочки "С-флекс" "С-флекс" "С-флекс" "С-флекс" "Евопрен" Сополимер этилена и винилацетата "Сантопрен" 13 54371 № 11 Матеріал сердечника Ударопрочный полистирол 12 Ударопрочный полистирол 13 Полистирол Пример 14 Для изготовления взаимодействующего с кожей элемента с поперечным сечением по фиг 13 был использован следующий способ Экструзионное оборудование включало два одночервячных экструдера, матрицы поперечной экструзионной головки, охлаждающего канала и вытягивающего устройства Ленту, экструдируемую из экструдеров, вытягивали через охлаждающий канал с помощью вытягивающего устройства "Фаррис"(приемного механизма) со скоростью около Зм/мин при минимальном натяжении ленты Ленту охлаждали воздухом посредством вдувания сухого сжатого воздуха в охлаждающий канал при расходе приблизительно 3 О Зм /мин Если не используется никакого водо 14 Матеріал оболочки "С-флекс" 95% сополимера этилена и винилацетата 5% полиэтиленоксида "Пеллетан 2130-70А"(производства компании "Доу Кэмикл") растворимого материала, то ленту можно охлаждать водой Материал сердечника(100% ударопрочного полистирола) экструдировали первым 19-мм экс2 трудером "Хааке"(давление в цилиндре - 28кг/см и температура - 170 - 190°С) Материал оболочки(термопластичный эластомер "С-флекс") экструдировали вторым 19-мм экструдером "Хаа2 ке"(давление в цилиндре - 27кг/см и температура 140 - 160°С) Два материала затем объединяли и пропускали через поперечную экструзионную головку при температуре 180°С для формования непрерывной предохранительной ленты с плавниковообразными ребрами Скорость работы производственной линии - приблизительно Зм/мин Фіг.З Фіг.4 Фіг.5 ФІГ.6 15 54371 16 41 Фіг.7 Фіг.8 52 Фіг.9 Фіг.Ю Фіг.11 Фіг.12 Фіг.13 Фіг.14 Фіг.15 ФІГ.16 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
