Пристрій для зменшення зусилля розтягу

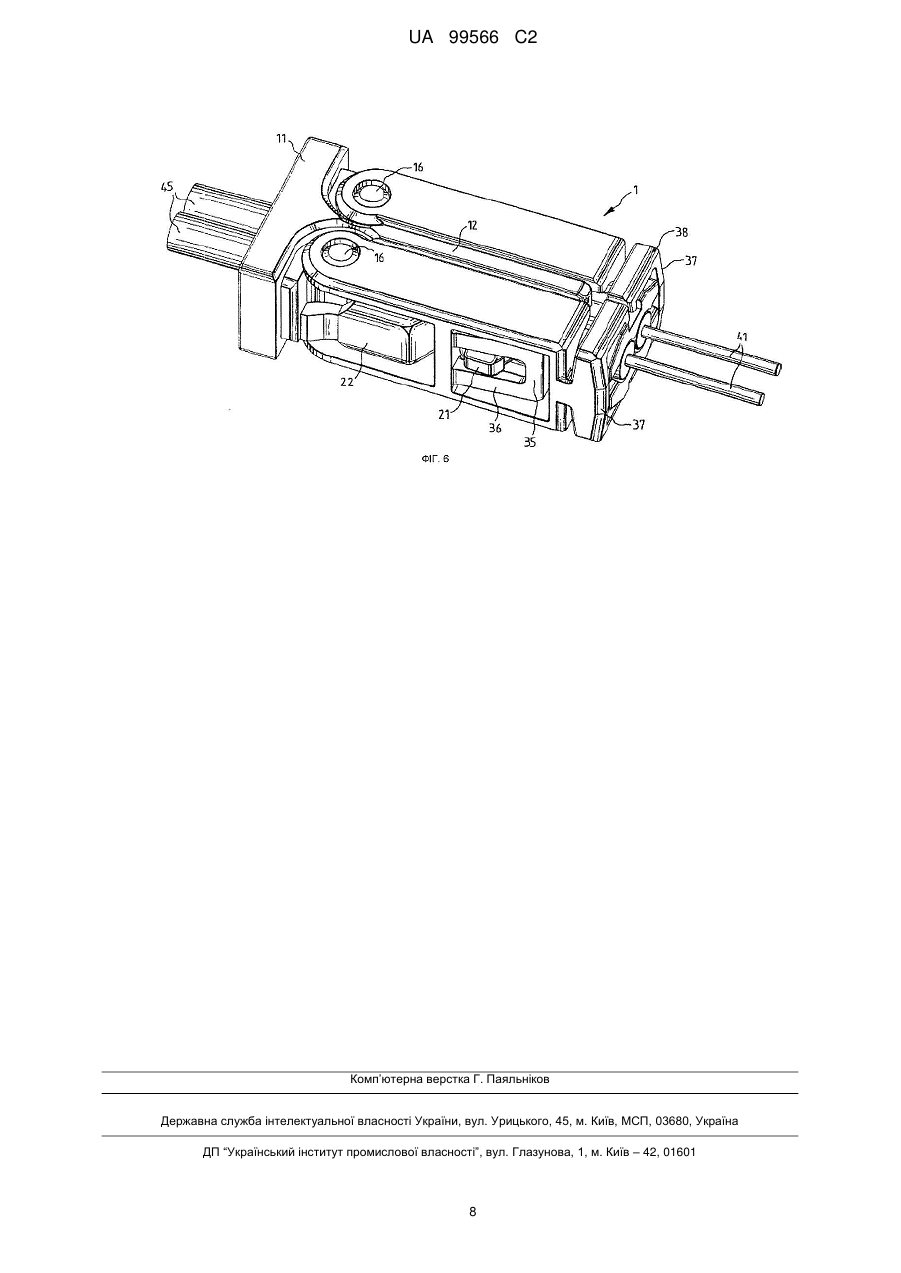

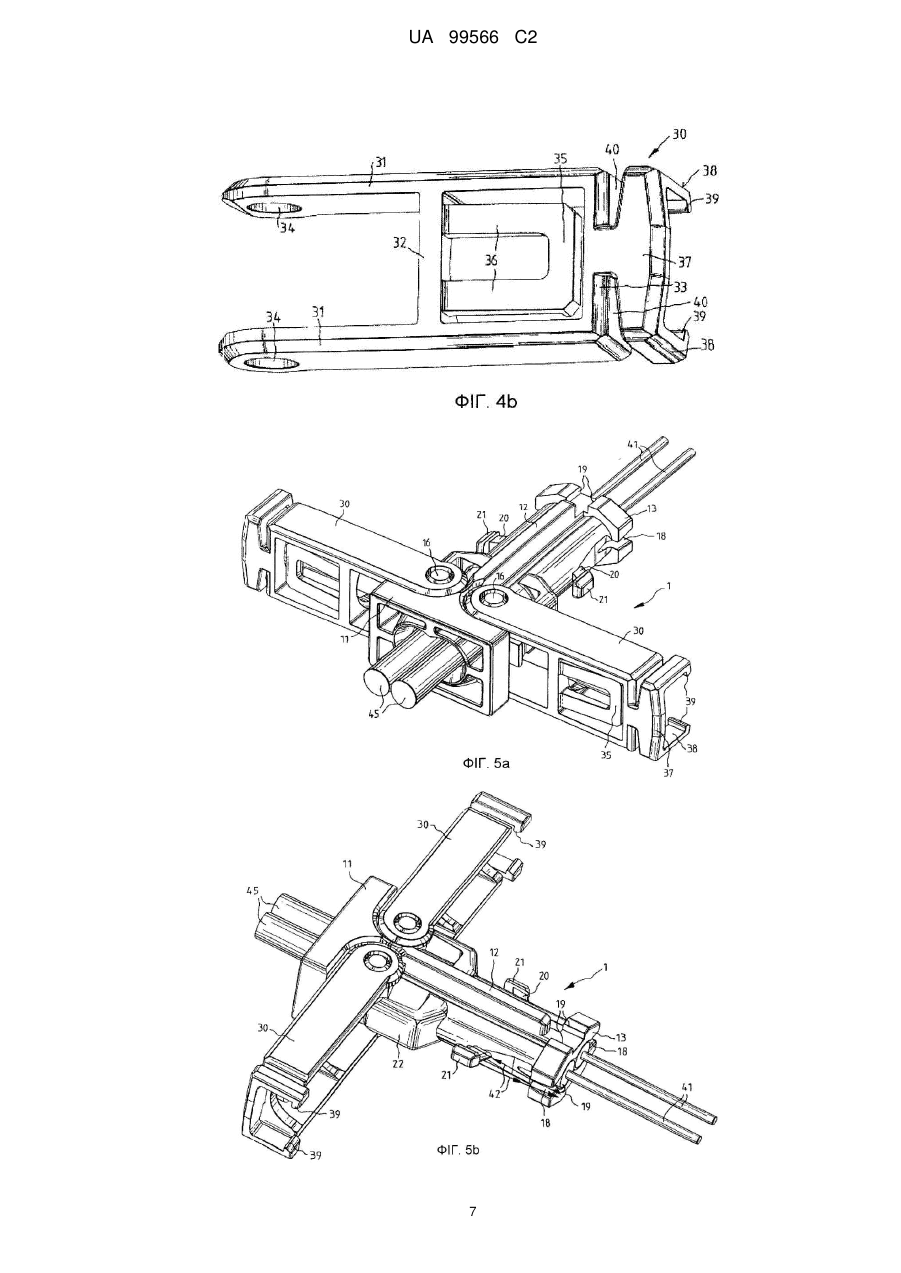

Реферат: Винахід належить до пристрою (1) для зменшення зусилля розтягу для принаймні одного скловолоконного кабелю (45), що містить основний елемент (10) і принаймні один затискний елемент (30), причому основний елемент (10) має принаймні один наскрізний отвір (14) від передньої сторони (V) основного елемента (10) до зворотної сторони (R) основного елемента (10) для пропускання принаймні одного скловолоконного кабелю (45), причому на передній стороні (R) основного елемента (10) передбачений торцевий елемент (13), в якому виконаний принаймні один проріз (18), а на зовнішній поверхні основного елемента (10) передбачений принаймні один напрямний елемент (20), причому затискний елемент (30) виконаний з можливістю рознімного з'єднання з основним елементом (10). UA 99566 C2 (12) UA 99566 C2 UA 99566 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для зменшення зусилля розтягу принаймні для одного скловолоконного кабелю. Скловолоконні кабелі складаються з одного чи кількох скловолокон, які вміщені в кабельну оболонку для захисту від пошкоджень. Між скловолокнами і кабельною оболонкою вкладений волокнистий матеріал, наприклад, із арамідних волокон. Для сполучення окремих скловолокон (світловодів) скловолоконного кабелю з іншими скловолокнами їх кінці стикують або з'єднують за допомогою штекера та/або муфти. Із рівня техніки відомі штекери та муфти, що забезпечують зменшення зусилля розтягу, завдяки чому діючі на скловолоконний кабель зусилля розтягу не перешкоджають або не розривають з'єднання окремих скловолокон одного скловолоконного кабелю з окремими волокнами іншого скловолоконного кабелю. Стикування скловолокон здійснюють, як правило, в електророзподільних шафах або муфтах. Для зменшення зусилля розтягу скловолоконного кабелю згідно з рівнем техніки передбачені лише елементарні заходи, наприклад фіксація скловолоконного кабелю за допомогою кабельного з'єднувача на конструктивному елементі електророзподільної шафи або муфти. Пристрій подібної конструкції для зменшення зусилля розтягу лише умовно придатний для сприйняття зусиль розтягу, діючих на скловолоконний кабель. Причина цього полягає в тому, що стиснення скловолоконного кабелю, наприклад кабельним з'єднувачем, є небажаним, оскільки в результаті зростають втрати на згасання в окремих скловолокнах скловолоконного кабелю, а встановлення стискаючого скловолоконний кабель елемента для зменшення зусиль розтягу завжди пов'язане з ризиком пошкодження окремих скловолокон скловолоконного кабелю. Проте, в розподільних пристроях, наприклад електророзподільних шафах, бажано видаляти оболонку з кінців окремих скловолокон на великих ділянках завдовжки, наприклад, кілька метрів. Видалення оболонки забезпечує велику перевагу, оскільки дозволяє помітно зменшити необхідний для розміщення скловолокон простір, оскільки об'єм оболонки набагато перевищує об'єм одного чи кількох скловолокон. Окрім цього, введення скловолокон без оболонки у розподільні пристрої набагато спрощується. Проте, бажано, щоб зусилля розтягу, які діють зовні на скловолоконний кабель, приймав на себе пристрій для зменшення зусиль розтягу, що дозволяє запобігти дії цих зусиль на окремі скловолокна у розподільному пристрої. Із публікації DE 10 2006 046 181 В4 відомий відповідний родовим ознакам пристрій для зменшення зусиль розтягу, діючих на скловолоконний кабель, що складається з кабельної оболонки, принаймні одного скловолокна і розташованих між принаймні одним скловолокном і кабельною оболонкою волокон, причому з одного кінця скловолоконного кабелю видалена кабельна оболонка, причому передбачене зменшення зусилля розтягу на певній відстані від кінця чи місця приєднання звільненого від кабельної оболонки принаймні одного скловолокна, який містить базовий елемент із першим затискним елементом та фіксувальний елемент із іншим затискним елементом, причому пристрій для зменшення зусиль розтягу виконаний із двох частин, а основний елемент і фіксувальний елемент виконані з можливістю з'єднання один із одним шляхом зчеплення таким чином, що забезпечується фіксація принаймні частини волокон, яка вивільняється після видалення кабельної оболонки принаймні з одного скловолокна, поряд із місцем їх виходу з кабельної оболонки між затискним елементом та іншим затискним елементом за допомогою затискача, причому перший затискний елемент та інший затискний елемент мають взаємно комплементарні конічні поверхні, між якими затискають принаймні частину волокон. Із публікації WO 2008/118927 А1 відомий пристрій для зменшення зусилля розтягу принаймні для одного скловолоконного кабелю, що містить основний елемент і принаймні один затискний елемент, причому у основному елементі від передньої сторони до задньої сторони виконано принаймні один наскрізний отвір для пропускання принаймні одного скловолоконного кабелю, причому на задній стороні основного елемента розміщено торцевий елемент з принаймні одним прорізом, а на зовнішній поверхні основного елемента розміщено принаймні один напрямний елемент, причому затискний елемент рознімно з'єднаний з основним елементом. Із публікації DE 602 01 436 Т2 відомий розгалужувач для оптичних волокон, що містить розгалужувальну розпірку, яка має перший кінець і другий кінець, причому у розгалужувальній розпірці від першого кінця до другого кінця виконано множину наскрізних отворів і кожен із множини наскрізних отворів має на зовнішній поверхні розгалужувальної розпірки відповідний окремий канал, причому кожен наскрізний отвір виконано таким чином, що він може приймати розгалужувальну трубку з армувальними волокнами, а кожен канал виконано таким чином, що він може приймати армувальні волокна розгалужувальної трубки. Крім того, розгалужувач містить індексне кільце, яке охоплює розгалужувальну розпірку і накриває частину кожного каналу у розгалужувальній розпірці, причому в індексному кільці виконано орієнтований 1 UA 99566 C2 5 10 15 20 25 30 35 40 45 50 55 60 паралельно каналам щілину для пропускання армувальних волокон до множини каналів, причому індексне кільце обертається навколо розгалужувальної розпірки. Із публікації GB 2 438 654 А відомий пристрій для зменшення зусилля розтягу для скловолоконного кабелю, що містить основний елемент, напрямний елемент і затискний елемент, рознімно з'єднаний з основним елементом. В основу винаходу покладено технічну задачу створення пристрою спрощеної конструкції для зменшення зусилля розтягу принаймні для одного скловолоконного кабелю. Технічну задачу вирішено у предметі винаходу з ознаками за пунктом 1 формули винаходу. Інші переважні форми виконання винаходу описані у залежних пунктах формули винаходу. Для цього у пристрої для зменшення зусилля розтягу принаймні для одного скловолоконного кабелю передбачений основний елемент і принаймні один затискний елемент, причому в основному елементі від передньої до зворотної сторони виконаний принаймні один наскрізний отвір для пропускання принаймні одного скловолоконного кабелю, причому на зворотній стороні основного елемента розташований торцевий елемент, в якому виконаний принаймні один проріз, а на зовнішній поверхні основного елемента передбачений принаймні один напрямний елемент, причому затискний елемент виконаний з можливістю рознімного з'єднання з основним елементом. При цьому затискний елемент шарнірно приєднаний до основного елемента з можливістю обертання. Переважно для цього на основному елементі передбачені цапфи, які діють як поворотні опори. У цьому випадку в затискному елементі можуть бути виконані отвори для встановлення його на цапфи. Поворотний затискний елемент переважно виконаний із можливістю з'єднання защіпкою з основним елементом. Така конструкція дозволяє збирати в пучок волокна між кабельною оболонкою та скловолокнами, зокрема арамідні волокна, протягати пучок крізь проріз, виводити його назад до напрямного елемента і знову протягати крізь проріз. У разі необхідності виступаючі кінці волокон можна обрізати. Зафіксований шляхом защіпання затискний елемент забезпечує притискання волокон між напрямним елементом і прорізом до основного елемента та їх фіксацію, тому в разі дії зусилля розтягу на скловолокна напрямний елемент виконує роль демпфувальної муфти, і волокна затягуються автоматично. При цьому конструкція набагато спрощена порівняно з рівнем техніки. Для запобігання зісковзуванню волокон на верхній стороні напрямного елемента переважно передбачений притискач. У переважній формі виконання винаходу в наскрізному отворі передбачені напрямні для двох скловолоконних кабелів, причому в торцевому елементі основного елемента виконано два прорізи, а його зовнішні поверхні мають два напрямних елемента, для кожного з яких передбачено по одному затискному елементу. В іншій переважній формі виконання винаходу затискний елемент оснащений пружним елементом для утворення чи збільшення тиску на волокна. При цьому завдяки застосуванню пружного елемента спрощується компенсація відхилень товщини пучка волокон. В іншій переважній формі виконання винаходу основний елемент та/або затискний елемент мають принаймні один защіпний елемент, за допомогою якого пристрій для зменшення зусилля розтягу може бути зафіксований на фронтальній плиті або корпусі. Переважно основний та/або затискний елемент виконані шляхом лиття із полімерного матеріалу під тиском у формі суцільної або монолітної деталі. Переважно зовнішні розміри пристрою для зменшення зусилля розтягу сумісні з муфтами типу SC чи LC. Далі винахід пояснюється докладніше на переважному прикладі виконання. На фігурах показано: Фіг. 1 Ізометричне зображення пристрою для зменшення зусилля розтягу, вид спереду, Fig. 2 Ізометричне зображення пристрою для зменшення зусилля розтягу, вид ззаду, Fig. За Ізометричне зображення основного елемента, вид зверху, Fig. 3b Ізометричне зображення основного елемента, вид збоку, Fig. 4a Ізометричне зображення затискного елемента, вид знизу, Fig. 4b Ізометричне зображення затискного елемента, вид зверху, Fig. 5a Ізометричне зображення комплектного пристрою для зменшення зусилля розтягу із відкинутим угору затискним елементом, вид спереду, Fig. 5b Ізометричне зображення комплектного пристрою для зменшення зусилля розтягу із відкинутим угору затискним елементом, вид ззаду, та Fig. 6 Ізометричне зображення комплектного пристрою для зменшення зусилля розтягу у зафіксованому положенні з двома скловолоконними кабелями, вид ззаду. На фіг. 1 та 2 зображений пристрій 1 для зменшення зусилля розтягу в ізометричній проекції. Пристрій 1 для зменшення зусилля розтягу містить основний елемент 10 і два 2 UA 99566 C2 5 10 15 20 25 30 35 40 45 50 55 60 затискних елемента 30. На передній стороні V основного елемента 10 передбачений фронтальний елемент 11 і центральний елемент 12, а на зворотній стороні R-торцевий елемент 13. В основному елементі 10 виконаний наскрізний отвір 14 від фронтального елемента 11 до торцевого елемента 13 із двома напрямними 15 для скловолоконних кабелів. У місці переходу в центральний елемент 12 на верхній стороні фронтального елемента передбачено дві цапфи 16, а на нижній стороні - також дві цапфи 17 (див. фіг. Зb), які не зображені на фіг. 1 та фіг. 2. По боках у торцевому елементі 13 виконано два прорізи 18. На верхній та нижній стороні торцевого елемента виконані защіпні кромки 19. З одного боку центрального елемента 12 передбачений напрямний елемент 20 із притискачем, з іншого - защіпний елемент 22 у формі защіпної пластини. При цьому защіпний елемент має фасонний контур (див., наприклад, фіг. За), завдяки чому забезпечуються його пружні властивості. Затискний елемент 30 має дві полиці 31, які з'єднані між собою двома поперечками 32, 33. На передній стороні V в кожній із полиць 31 виконано по одному отвору 34, які комплементарні цапфам 16, 17 основного елемента 10. На поперечці 32 передбачений LJ-подібний пружний елемент 35, причому обидві ніжки 36 пружного елемента 35 сполучені з поперечкою 32. На поперечці 33 передбачений фасонний торцевий елемент 37 з двома підковоподібними елементами 38, защіпні кромки 39 яких напрямлені всередину і призначені для зчеплення із защіпними кромками 19 на торцевому елементі 13 основного елемента 10. Завдяки фасонному контуру 40 торцевого елемента 37 забезпечується краща пружність при його фіксації. Передня сторона полиць 31 має опуклий контур, причому внутрішні сторони полиць 31 мають скошену поверхню 43, яка полегшує обертання. В основному елементі 10 на ділянці навколо цапф 16, 17 виконані виїмки ввігнутого контуру для напрямлення опуклої поверхні передньої сторони полиць 31 при здійсненні обертання. На фіг. За та Зb зображений лише основний елемент 10, а на фіг. 4а та 4b - лише затискний елемент 30. Далі принцип дії пристрою 1 для зменшення зусилля розтягу докладніше пояснений за допомогою фіг. 5а та 5b, а також фіг. 6. При цьому два скловолоконні кабелі 45 пропущені крізь наскрізний отвір 14, причому з торцевого елемента 13 виходять лише скловолокна 41. Волокна 42 між кабельною оболонкою та скловолокном 41 (зокрема, арамідні волокна) скручують у пучок і протягують крізь проріз 18, обводять навкруг напрямного елемента 20 і знову протягують крізь проріз 18 до торцевого елемента 13 (див. фіг. 5b). При цьому стрілки на волокнах 42 вказують напрямок обведення. Потім виступаючі волокна 42 обрізають. Після цього повертають в напрямку вниз відповідний затискний елемент, причому защіпні кромки 39 входять у зчеплення із защіпними кромками 19. На фіг. 5b зображені лише волокна 42 переднього кабелю 45. Волокна заднього скловолоконного кабелю 45 протягають відповідно крізь задній проріз 18 до іншого напрямного елемента 20. Пристрій у зафіксованому положенні зображений на фіг. 6, причому пружний елемент 35 притискає волокна 42 до основного елемента 10. Притискач 21 при цьому перебуває між ніжками 36, причому, зокрема, притискач 21 перешкоджає зісковзуванню волокон 42 вгору. За допомогою защіпного елемента 22 замість втулки чи адаптера пристрій 1 для зменшення зусилля розтягу може бути зафіксований на передній панелі чи корпусі, причому зображена форма виконання винаходу є сумісною з кабельною муфтою типу SC або LC. Позиційні позначення 1 Пристрій для зменшення зусилля розтягу 10 Основний елемент 11 Передня частина 12 Середня частина 13 Торцевий елемент 14 Наскрізний отвір 15 Напрямні 16 Цапфа 17 Цапфа 18 Проріз 19 Защіпні кромки 20 Напрямний елемент 21 Притискач 22 Защіпний елемент 30 Затискний елемент 31 Полиця 32 Перемичка 33 Перемичка 3 UA 99566 C2 5 10 34 Отвір 35 Пружний елемент 36 Ніжка 37 Торцевий елемент 38 Елементи 39 Защіпні кромки 40 Фасонний контур 41 Скловолокно 42 Волокна 43 Скошена поверхня 44 Виїмка ввігнутого контуру 45 Скловолоконний кабель V Передня сторона R Зворотна сторона 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 1. Пристрій (1) для зменшення зусилля розтягу принаймні для одного скловолоконного кабелю, який містить основний елемент (10) і принаймні один затискний елемент (30), причому в основному елементі (10) від передньої сторони (V) до зворотної сторони (R) виконаний принаймні один наскрізний отвір (14) для пропускання принаймні одного скловолоконного кабелю, причому на зворотній стороні (R) основного елемента (10) передбачений торцевий елемент (13), в якому виконаний принаймні один проріз (18), а на зовнішній поверхні основного елемента (10) передбачений принаймні один напрямний елемент (20), причому затискний елемент (30) виконаний з можливістю рознімного з'єднання з основним елементом (10), який відрізняється тим, що один чи кілька затискних елементів (30) шарнірно приєднані до основного елемента (10) з можливістю здійснення обертання, і один чи кілька затискних елементів (30) зафіксовані на торцевому елементі (13), причому волокнистий матеріал скловолоконного кабелю, зокрема арамідні волокна (42), між напрямним елементом (20) і прорізом (18) притиснутий зафіксованим затискним елементом (30) до основного елемента (10). 2. Пристрій для зменшення зусилля розтягу за пунктом 1, який відрізняється тим, що в наскрізному отворі (14) передбачені напрямні (15) для двох скловолоконних кабелів (45), причому в торцевому елементі (13) основного елемента (10) виконані два прорізи (18), а на зовнішніх поверхнях передбачені два напрямних елементи (20), для кожного з яких передбачений комплементарний затискний елемент (30). 3. Пристрій для зменшення зусилля розтягу за пунктом 1 або 2, який відрізняється тим, що затискний елемент (30) має пружний елемент (35). 4. Пристрій для зменшення зусилля розтягу за будь-яким із попередніх пунктів, який відрізняється тим, що основний елемент (10) та/або затискний елемент (30) оснащені принаймні одним защіпним елементом (22), виконаним із можливістю фіксації пристрою (1) на передній панелі або корпусі для зменшення зусилля розтягу. 5. Пристрій для зменшення зусилля розтягу за будь-яким із попередніх пунктів, який відрізняється тим, що основний елемент (10) та/або затискний елемент (30) виконані в формі суцільних елементів шляхом лиття із полімерного матеріалу під тиском. 6. Пристрій для зменшення зусилля розтягу за будь-яким із пунктів 4 або 5, який відрізняється тим, що його зовнішні розміри сумісні з муфтою типу SС або LC. 4 UA 99566 C2 5 UA 99566 C2 6 UA 99566 C2 7 UA 99566 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
