Інфузійний пристрій для рідкого продукту харчування і спосіб прямої термообробки рідкого продукту харчування в інфузійному пристрої
Номер патенту: 99565
Опубліковано: 27.08.2012
Автори: Дрекманн Рейнхольд, Швенцов Уве, Такке Людгер, Кйаербюе Хенрік, Ковалік Готтфрід
Формула / Реферат

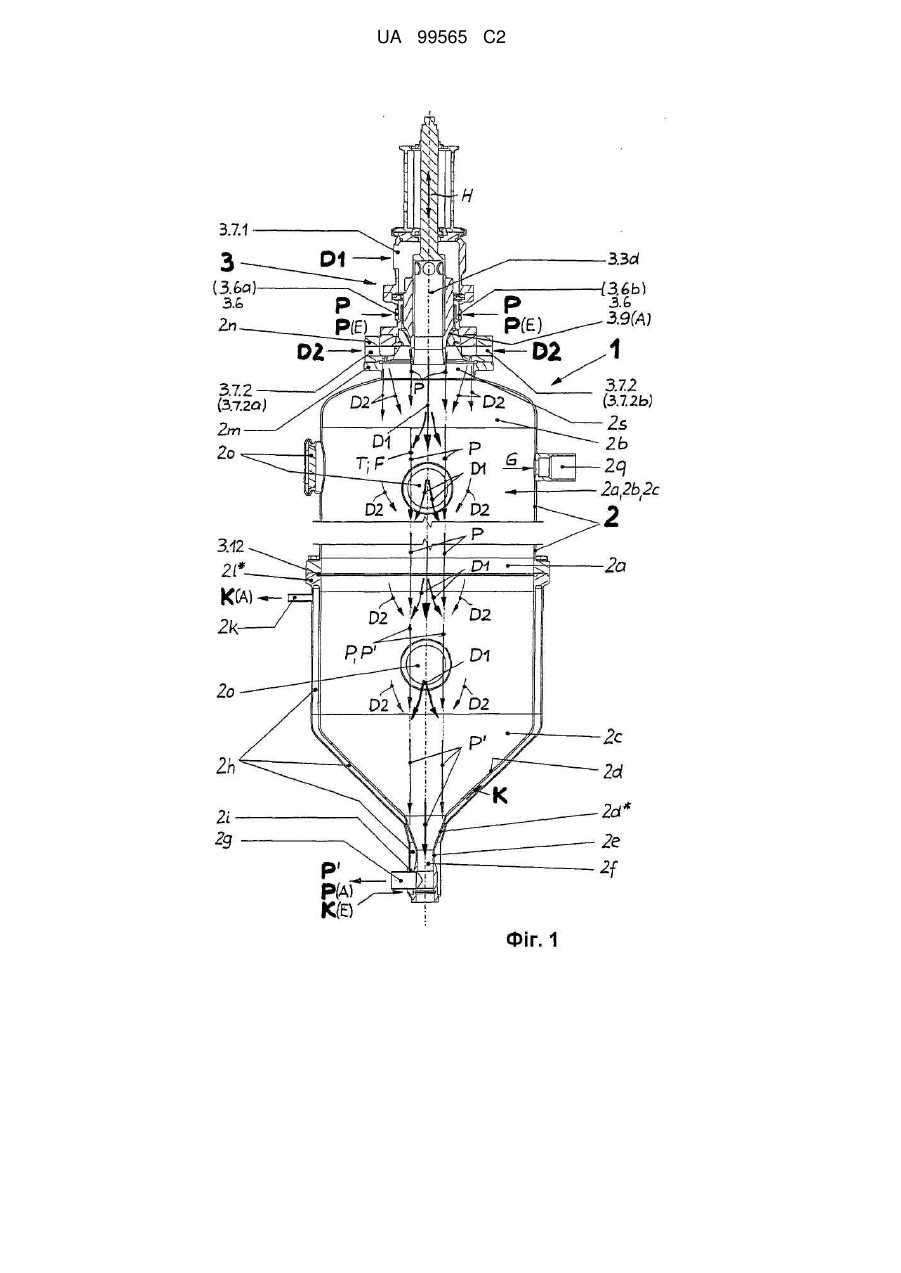

1. Інфузійний пристрій (1) для рідкого термооброблюваного продукту (Р) харчування, який включає у себе інфузійну камеру (2а, 2b, 2с), обмежену інфузійним резервуаром (2) зі звуженим вниз конічним днищем (2d), з входом (3.6) продукту для термооброблюваного продукту (Р) харчування на її верхній ділянці (2b) і з виходом (2g) продукту для термооброблюваного продукту харчування на її нижній ділянці (2с), і вхід пари для нагрівної пари на верхній ділянці, який відрізняється тим, що:
• вхід пари виконаний у формі двох позиційно і гідротехнічно відділених один від одного входів пари (3.7.1, 3.7.2),
• перший вхід пари (3.7.1) з'єднаний у плинному перепускному сполученні з другим каналом (3.3d), а другий канал (3.3d) виходить у центрі верхньої ділянки (2b) в інфузійну камеру (2а, 2b, 2с),
• вхід продукту (3.6; 3.6а, 3.6b) з'єднаний у плинному перепускному сполученні з першим каналом (3.9), який охоплює кільцем другий канал (3.3d) і так само виходить на верхній ділянці (2b) і зверху в інфузійну камеру (2а, 2b, 2с),
• другий вхід пари (3.7.2; 3.7.2а, 3.7.2b) з'єднаний у плинному перепускному сполученні з множиною вхідних отворів (2n.1, 2n.2), які розташовані кільцем, охоплюють по радіусу зовні перший канал (3.9) і виходять так само на верхній ділянці (2b) і зверху в інфузійну камеру (2а, 2b, 2с).
2. Інфузійний пристрій за п. 1, який відрізняється тим, що вхідні отвори (2n.1, 2n.2) виконані у формі першого кола вхідних отворів (2n.1) і другого кола вхідних отворів (2n.2), і тим що перше коло вхідних отворів (2n.1) охоплює по радіусу зовні друге коло вхідних отворів (2n.2).
3. Інфузійний пристрій за п. 2, який відрізняється тим, що перше і друге кола вхідних отворів (2n.1, 2n.2) виходять безпосередньо на пристінкову ділянку верхнього отвору резервуара (2s), крізь який відкривається верхня ділянка (2b) вверх у перший канал (3.9) і другий канал (3.3d).
4. Інфузійний пристрій за п. 2 або 3, який відрізняється тим, що перше коло вхідних отворів (2n.1) орієнтовано паралельно поздовжній осі (L), а друге коло вхідних отворів (2n.2) орієнтовано під нахилом униз, у напрямку поздовжньої осі (L).
5. Інфузійний пристрій за одним із попередніх пунктів, який відрізняється тим, що перший канал (3.9) на верхній ділянці (2b) має перше місце вливання (Е1), другий канал (3.3d) на верхній ділянці (2b) має друге місце вливання (Е2), а вхідні отвори (2n.1, 2n.2) мають третє місце вливання (Е3), де друге і третє місця вливання (Е2, Е3) розташовані на приблизно однаковій висоті, а перше місце вливання (Е1) розташоване над другим місцем вливання (Е2).
6. Інфузійний пристрій за одним із попередніх пунктів, який відрізняється тим, що перший канал (3.9) на першому місці вливання (Е1) має змінний прохідний поперечний розріз (А).
7. Інфузійний пристрій за п. 6, який відрізняється тим, що прохідний поперечний розріз (А) може змінюватися безступінчастим або ступінчастим чином.
8. Інфузійний пристрій за п. 6 або 7, який відрізняється тим, що прохідний поперечний розріз (А) має форму поперечного розрізу кільцевого зазору, утвореного між отвором (3.8а) у головному контрфланці (2n), що обмежує верхню ділянку (2b) інфузійної камери (2а, 2b, 2с), і нижньою частиною остова (3.3с), що проходить крізь отвір (3.8а), де нижня частина остова утримується на верхній ділянці (2b), звужується там по радіусу ззовні та утворює собою кінцеву частину внутрішнього корпусного остова (3.3), який може переміщуватися ззовні інфузійного резервуара (2) уздовж його поздовжньої осі (L).
9. Інфузійний пристрій за п. 7, який відрізняється тим, що отвір (3.8а) виконаний у формі конвергентного сопла.
10. Інфузійний пристрій за п. 8 або 9, який відрізняється тим, що внутрішній корпусний остов (3.3) по радіусу усередині утримує другий канал (3.3d), який через численні розподілені по периметру внутрішнього корпусного остова (3.3) припливні отвори (3.3f) має сполучення з оточуючим середовищем внутрішнього корпусного остова (3.3).
11. Інфузійний пристрій за п. 10, який відрізняється тим, що другий канал (3.3d) в місці його виходу в нижній частині остова (3.3с) розширяється подібно дифузору, і тим, що дифузороподібний внутрішній контур і звужена вниз поверхня оболонки нижньої частини остова (3.3с) утворюють на торцевій стороні край обтікання зрізної форми (3.3е).
12. Інфузійний пристрій за одним із пунктів 8-11, який відрізняється тим, що зверху на головному контрфланці (2n) розташована інфузійна головка (3), яка складається із корпуса продукту (3.1), суміжного з головним контрфланцем (2n), і корпуса пари (3.2), що прилягає до останнього, крізь корпус продукту (3.1) і корпус пари (3.2) проходить з ущільненням внутрішній корпусний остов (3.3), переміщуваний уздовж поздовжньої осі (L), середня і нижня частини (3.3а, 3.3с) внутрішнього корпусного остова (3.3) утворюють разом з корпусом продукту (3.1) кільцеву камеру продукту (3.4), що має вхід продукту (3.6; 3.6а, 3.6b), а середня (3.3а) і верхня (3.3b) частини остова, а також з'єднаний з останньою пересувний шток (3.10) внутрішнього корпусного остова, утворюють разом з корпусом пари (3.2) кільцеву парову камеру (3.5) з першим входом пари (3.7.1).
13. Інфузійний пристрій за одним із попередніх пунктів, який відрізняється тим, що на нижній ділянці (2с) інфузійної камери (2а, 2b, 2с) передбачений уловлювальний пристрій (4), який складається принаймні із одного уловлювального бункера (4.1), вхідна оболонка (4.1а) якого є звуженою на конус вниз і виходить у відкритий вниз стоковий канал (4.1b), стоковий канал (4.1b) виходить у розташований у випускній трубі (2е) випускний канал (2f), причому випускна труба (2е) її верхнім кінцем є з'єднаною з днищем (2d), а нижнім кінцем переходить у вихід продукту (2g).
14. Інфузійний пристрій за одним із попередніх пунктів, який відрізняється тим, що принаймні днище (2d) виконане з подвійною стінкою, внутрішній простір якої (2h) може заповнюватися охолоджувальним середовищем (К).
15. Інфузійний пристрій за п. 14, який відрізняється тим, що додатково нижню частину середньої ділянки (2а) виконують з подвійною стінкою, і в результаті утворюють внутрішній простір (2h) цієї подвійної стінки для охолоджувального середовища.
16. Інфузійний пристрій за п. 14 або 15, який відрізняється тим, що простір (2h) для охолоджувального середовища простягається також по периметру і по всій довжині осі випускної труби (2е) аж до виходу продукту (2g).
17. Спосіб прямої термообробки рідкого продукту харчування (Р) в інфузійному пристрої (1) з інфузійною камерою (2а, 2b, 2с), у верхню ділянку (2b) якої подають термооброблюваний продукт харчування (Р) і з якої оброблений продукт харчування (Р') виводять у нижню ділянку (2с), причому поданий для термообробки в інфузійну камеру (2а, 2b, 2с) тонкодиспергований продукт харчування (Р) проходить крізь цю камеру (2а, 2b, 2с) низхідним потоком, де у верхню ділянку (2b) камери подають пару і де протягом всього часу перебування термооброблюваного продукту харчування (Р) в інфузійній камері (2а, 2b, 2с) він піддається обробці в теплообміні з парою, який відрізняється тим, що
• першу пару (D1) подають внутрішнім вільним струменем у верхню ділянку (2b) по центру, зверху вниз,
• термооброблюваний продукт харчування (Р) подають у верхню ділянку (2b) зверху вниз кільцевим, середнім вільним струменем, який охоплює внутрішній вільний струмінь першої пари (D1),
• другу пару (D2) подають у верхню ділянку (2b) зверху вниз кільцевим, зовнішнім вільним струменем, який охоплює середній вільний струмінь.
18. Спосіб за п. 17, який відрізняється тим, що термооброблюваному продукту харчування (Р) на вході у верхню ділянку (2b) надають форми тонкодиспергованих крапель (Т).
19. Спосіб за п. 17, який відрізняється тим, що термооброблюваному продукту харчування (Р) на вході у верхню ділянку (2b) надають форми плівкового потоку (F).
20. Спосіб за одним із пунктів 17-19, який відрізняється тим, що теплоприплив у термооброблюваний продукт харчування (Р) регулюють через кількісне співвідношення між першою і другою парою (D1, D2).
21. Спосіб за одним із пунктів 17-20, який відрізняється тим, що термооброблюваним продуктом харчування (Р) є продукт молочного виробництва.
22. Спосіб за п. 21, який відрізняється тим, що продуктом молочного виробництва є молоко, сметана або йогурт.
23. Застосування інфузійного пристрою (1) за одним або більше пунктами 1-16 в технологічній установці для виготовлення молочного продукту.
24. Застосування за п. 23 інфузійного пристрою (1), яке відрізняється тим, що продуктом молочного виробництва є молоко, оброблене надвисокотемпературним методом, або молоко тривалого зберігання, причому термооброблюваний продукт харчування (Р), термооброблюване молоко, відбирають із технологічної установки, спрямовують для термообробки молока в інфузійний пристрій (1), після чого термооброблений продукт харчування (Р'), термооброблене молоко, спрямовують на подальшу його обробку в технологічній установці.
25. Застосування за п. 23 інфузійного пристрою (1), яке відрізняється тим, що продуктом молочного виробництва є сметана або йогурт.

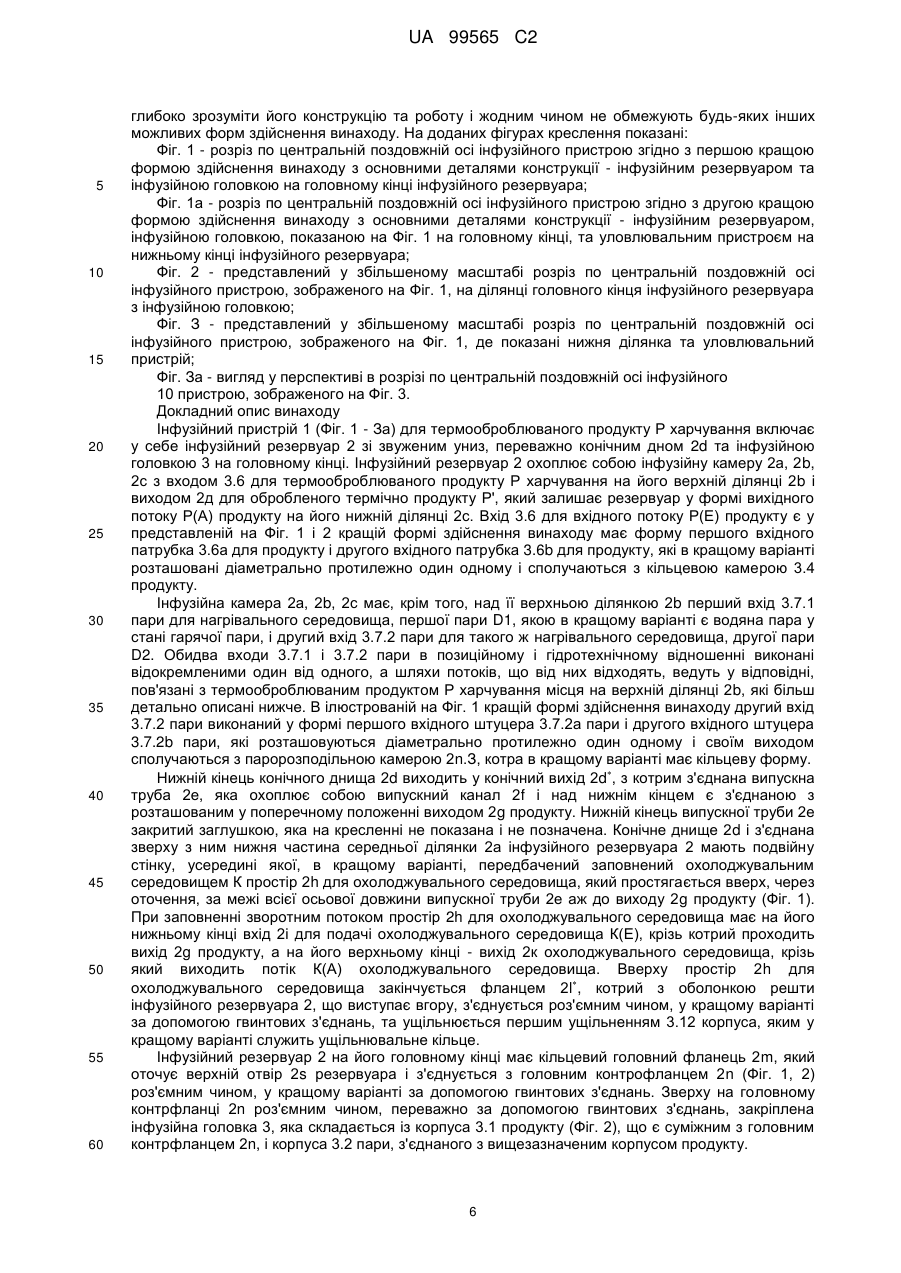

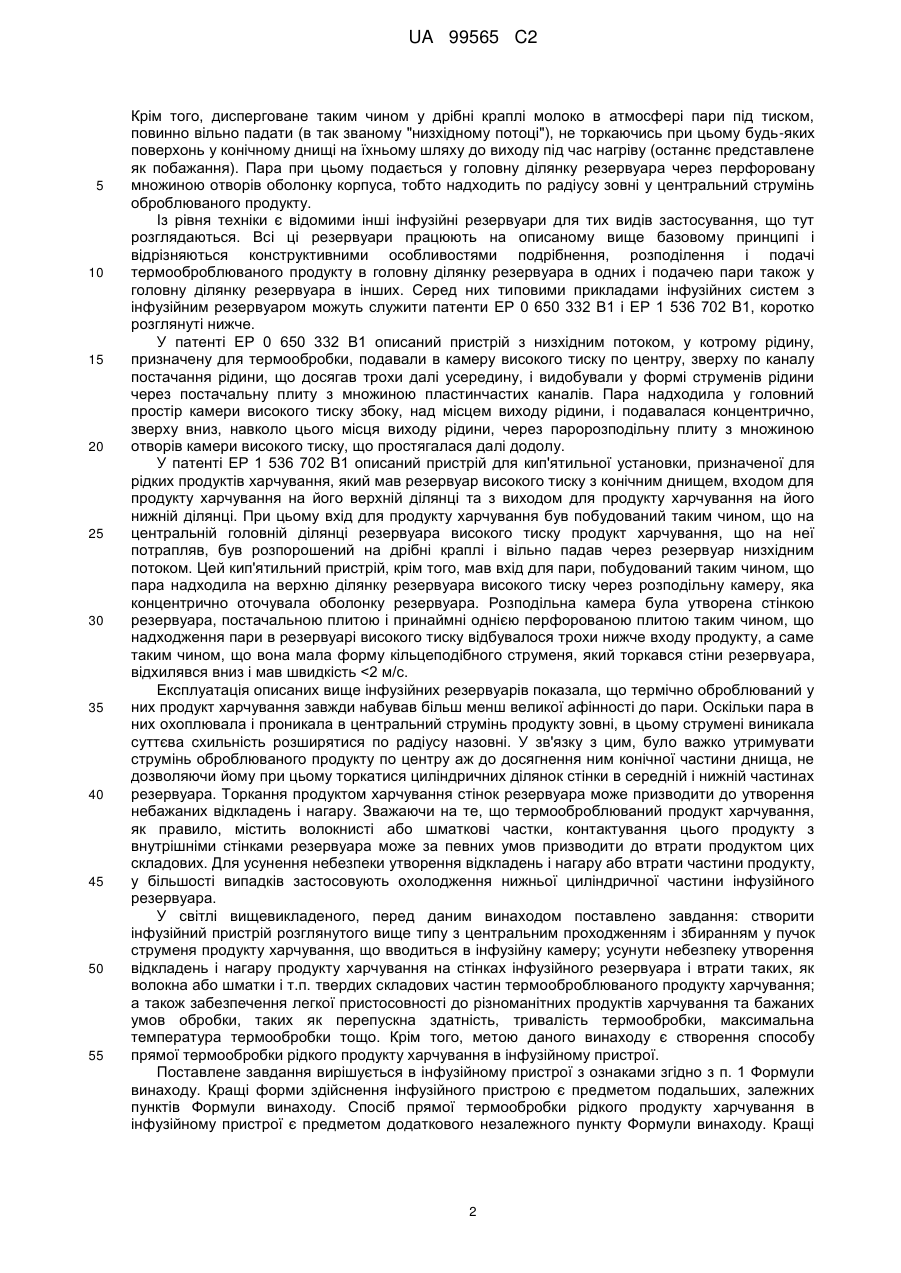

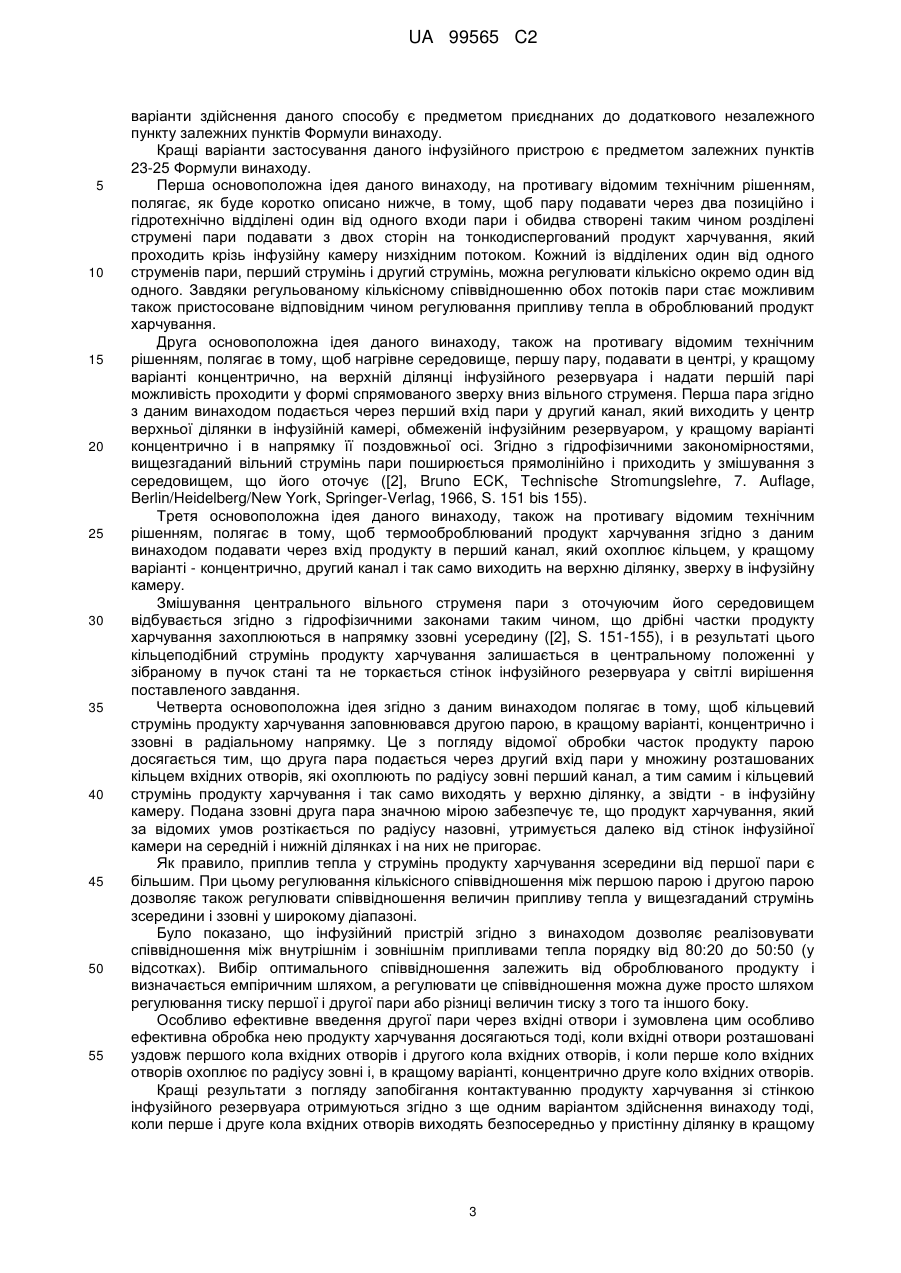

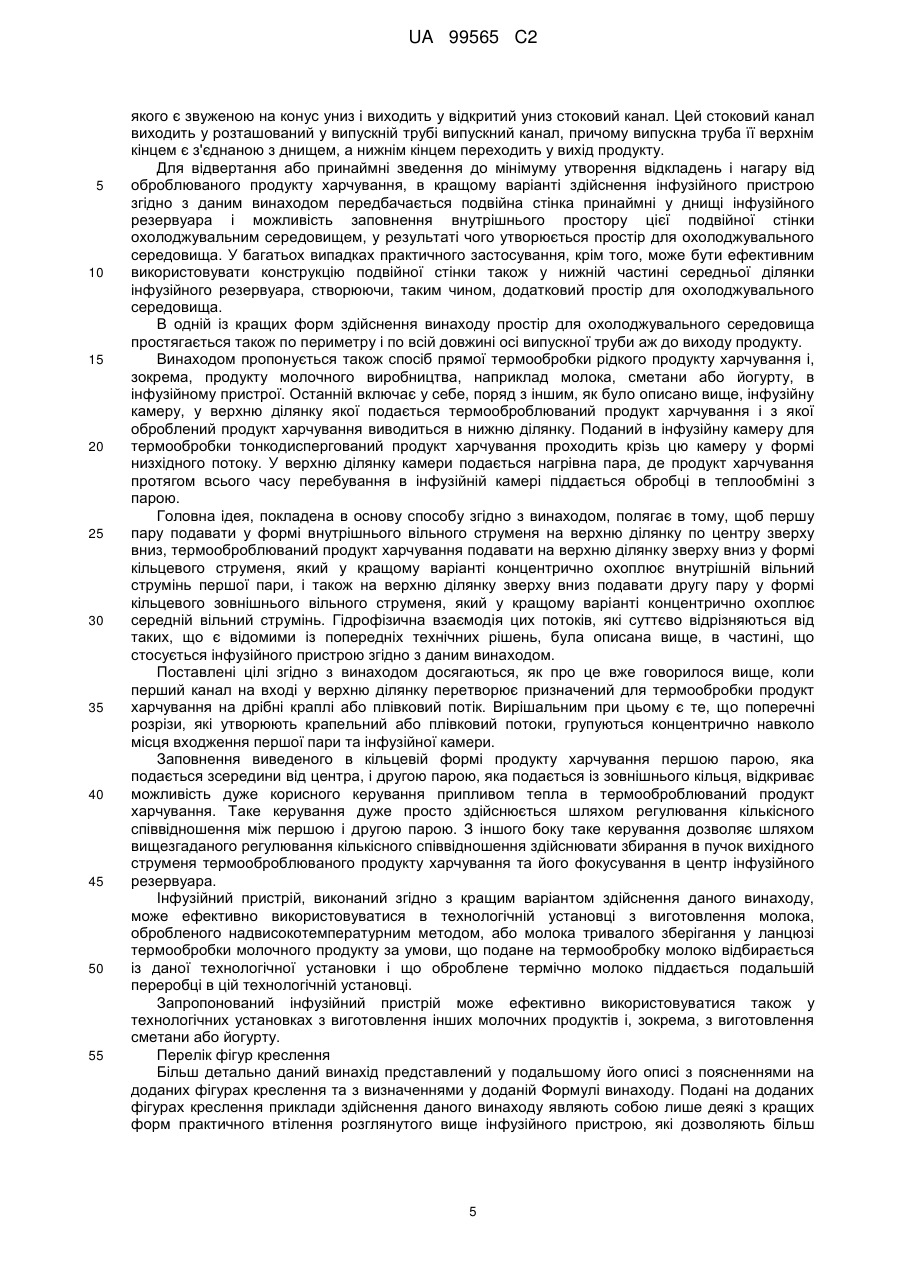

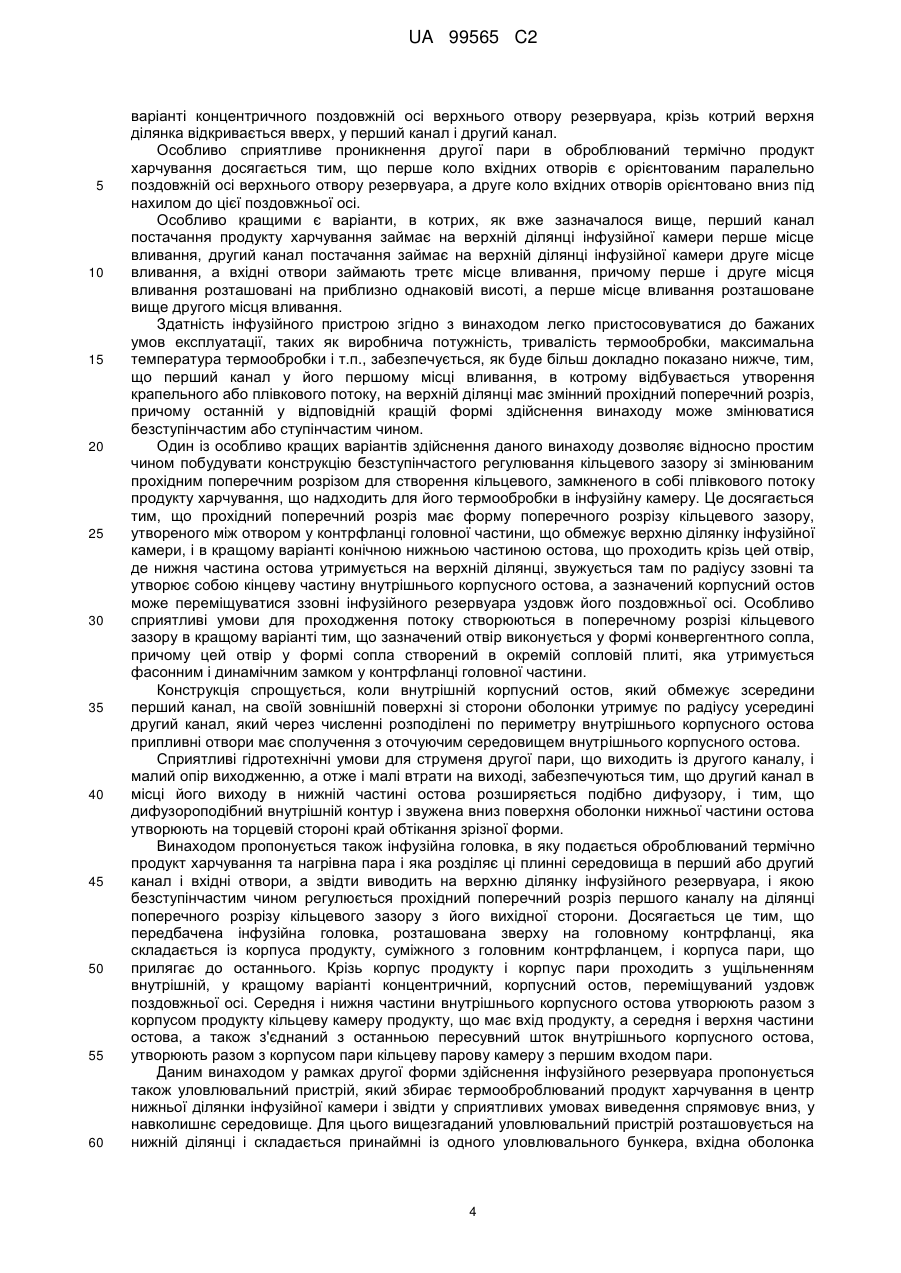

Текст
Реферат: Винахід належить до інфузійного пристрою (1) для рідкого термооброблюваного продукту (Р) харчування, зокрема продукту молочного виробництва, такого як молоко, сметана або йогурт, способу прямої термообробки рідкого продукту харчування в інфузійному пристрої за допомогою нагрівної пари, а також використання інфузійного пристрою зазначеного типу. Інфузійний пристрій (1) для рідкого термооброблюваного продукту (Р) харчування, який включає у себе інфузійну камеру (2а, 2b, 2с), обмежену інфузійним резервуаром (2) зі звуженим вниз конічним днищем (2d), з входом (3.6) продукту для термооброблюваного продукту (Р) харчування на її верхній ділянці (2b) і з виходом (2g) продукту для термооброблюваного продукту харчування на її нижній ділянці (2с), і вхід пари для нагрівної пари на верхній ділянці. Згідно з винаходом, вхід пари виконаний у формі двох позиційно і гідротехнічно відділених один від одного входів пари (3.7.1, 3.7.2), перший вхід пари (3.7.1) з'єднаний у плинному перепускному сполученні з другим каналом (3.3d), а другий канал (3.3d) виходить у центрі верхньої ділянки (2b) в інфузійну камеру (2а, 2b, 2с), вхід продукту (3.6; 3.6а, 3.6b) з'єднаний у плинному перепускному сполученні з першим каналом (3.9), який охоплює кільцем другий канал (3.3d) і так само виходить на верхній ділянці (2b) і зверху в інфузійну камеру (2а, 2b, 2с), другий вхід пари (3.7.2; 3.7.2а, 3.7.2b) з'єднаний у плинному перепускному сполученні з множиною вхідних отворів (2n.1, 2n.2), які розташовані кільцем, охоплюють по радіусу зовні перший канал (3.9) і виходять так само на верхній ділянці (2b) і зверху в інфузійну камеру (2а, 2b, 2с). UA 99565 C2 (12) UA 99565 C2 UA 99565 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується інфузійного пристрою для рідкого, призначеного до термообробки продукту харчування (далі: термооброблюваний продукт харчування) і, зокрема, молочного продукту, такого як молоко, сметана або йогурт, де зазначений пристрій включає у себе інфузійну камеру, обмежену інфузійним резервуаром зі звуженим униз конічним днищем, з входом продукту для термооброблюваного продукту харчування на її верхній ділянці і з виходом продукту для термооброблюваного продукту харчування на її нижній ділянці і вхід пари для постачання нагрівної пари на верхній ділянці. Крім того, винахід стосується способу прямої термообробки рідкого термооброблюваного продукту харчування вищезгаданого типу в інфузійному пристрої з описаною вище базовою конструкцією за допомогою нагрівної пари, а також застосування вищезгаданого інфузійного пристрою в технологічній установці з виготовлення, поряд з іншим, молока, обробленого надвисокотемпературним методом, або молока зі збільшеним терміном зберігання. Термообробка продуктів харчування є добре відомим і часто використовуваним способом подовження терміну їх зберігання. Продуктами харчування, які потребують такої термообробки, можуть бути, наприклад, продукти молочного виробництва, такі як молоко, сметана, йогурт тощо. Термообробка за допомогою пари, що служить як нагрівне середовище, (як правило, це є водяна пара у перегрітому стані) може здійснюватися різноманітними способами, що поділяються на прямі і непрямі ([1], Heinz-Gerhard KESSLER, Lebensmittel-Verfahrenstechnik, Schwerpunkt Molkereitechnologie, 1. Auflage, Munchen-Weihenstephan, Verlag A. Kessler, 1976, S. 154 bis 159). До числа непрямих способів належать, наприклад, термообробка за допомогою теплообмінників різноманітних типів (кожухотрубчастих теплообмінників на пучках труб, плоских теплообмінників). Прямі способи поділяються на дві головні групи, а саме на інжекційні способи, де використовується пара ([1], S. 154,155) та інфузійні способи, де також використовується пара ([1], S. 156). Прямий теплообмін між парою і рідким продуктом харчування дозволяє нагрівати останній безпосередньо, швидко й ефективно. Завдяки швидкості цього способу тривалість термообробки в ньому скорочується, що в цілому веде до зменшення дії тепла на продукт харчування, в результаті чого останній зберігає високий рівень своєї якості і, передусім, з погляду його смакових властивостей. Швидка і чудова термообробка при способі прямого нагріву є менш енерговитратною і тому більш привабливою економічно у порівнянні зі способами непрямого нагріву. Отже, якщо подбати про те, щоб ще більше поліпшити умови теплопередачі у прямих способах термообробки даного типу, то це неминуче дозволить зменшити потрібну різницю температур між парогенерувальним теплоносієм і термооброблюваним продуктом харчування, зробить термообробку ще більш ефективною і сприятливою. При інжекційному способі термооброблюваний продукт харчування подається інжектором. Нагрівна пара впорскується в оброблюваний продукт під високим тиском, а теплообмін відбувається в так званому "змішувальному просторі" (DE 10 2007 017 704 А1). При інфузійному способі, де використовується інфузійний нагрів, продукт харчування в тонкодиспергованому стані нагрівається в паровій камері. Тиск пари і тиск, під яким перебуває оброблюваний продукт, є в цьому способі майже ідентичними. Завдяки цьому різниця температур між нагрівним середовищем і продуктом харчування є набагато меншою, ніж в інжекційному способі, результатом чого є краща обробка продукту. Базою інфузійного способу порівняно з інжекційним способом є більша технічна складність і більші інвестиційні витрати. Огляд концепцій способів стерилізації продуктів харчування і, зокрема, в тому, що стосується прямих способів нагріву описаного вище типу, можна знайти в докладі (Saskia SCHWERMANN, Uwe SCHWENZOW in „Verfahrenskonzepte zur Herstellung von ESL-Milch", Beitrag in drei Abschnitten in Deutsche Milchwirtschaft, 11/2008 bis 13/2008 (59. Jg.). Проте стосовно інфузійного принципу на ілюстрації 4 в цій публікації показаний лише інфузійний резервуар, у котрому пара і термооброблюваний продукт харчування подаються на його верхній ділянці, а оброблений продукт харчування виводиться на нижньому кінці конічного днища резервуара. У друкованому виданні DK 169 248 В1 описана установка для стерилізації молока. Така установка є відомою під назвою "установки прямої надвисокотемпературної обробки". У ній молоко, яке подається в так звану "інфузійну камеру", вводиться в парову атмосферу таким чином, що воно нагрівається до температури приблизно 140 °C. Ця інфузійна камера за своєю головною ознакою відповідає інфузійній камері інфузійного пристрою, що за своєю ознакою є предметом даного винаходу. Важливі відмітні ознаки вищезгаданої відомої інфузійної камери полягають у тому, що молоко, яке піддається термообробці, постачається через множину отворів у центральній головній частині інфузійного резервуара, який обмежує інфузійну камеру і має конічне днище. 1 UA 99565 C2 5 10 15 20 25 30 35 40 45 50 55 Крім того, дисперговане таким чином у дрібні краплі молоко в атмосфері пари під тиском, повинно вільно падати (в так званому "низхідному потоці"), не торкаючись при цьому будь-яких поверхонь у конічному днищі на їхньому шляху до виходу під час нагріву (останнє представлене як побажання). Пара при цьому подається у головну ділянку резервуара через перфоровану множиною отворів оболонку корпуса, тобто надходить по радіусу зовні у центральний струмінь оброблюваного продукту. Із рівня техніки є відомими інші інфузійні резервуари для тих видів застосування, що тут розглядаються. Всі ці резервуари працюють на описаному вище базовому принципі і відрізняються конструктивними особливостями подрібнення, розподілення і подачі термооброблюваного продукту в головну ділянку резервуара в одних і подачею пари також у головну ділянку резервуара в інших. Серед них типовими прикладами інфузійних систем з інфузійним резервуаром можуть служити патенти ЕР 0 650 332 В1 і ЕР 1 536 702 В1, коротко розглянуті нижче. У патенті ЕР 0 650 332 В1 описаний пристрій з низхідним потоком, у котрому рідину, призначену для термообробки, подавали в камеру високого тиску по центру, зверху по каналу постачання рідини, що досягав трохи далі усередину, і видобували у формі струменів рідини через постачальну плиту з множиною пластинчастих каналів. Пара надходила у головний простір камери високого тиску збоку, над місцем виходу рідини, і подавалася концентрично, зверху вниз, навколо цього місця виходу рідини, через паророзподільну плиту з множиною отворів камери високого тиску, що простягалася далі додолу. У патенті ЕР 1 536 702 В1 описаний пристрій для кип'ятильної установки, призначеної для рідких продуктів харчування, який мав резервуар високого тиску з конічним днищем, входом для продукту харчування на його верхній ділянці та з виходом для продукту харчування на його нижній ділянці. При цьому вхід для продукту харчування був побудований таким чином, що на центральній головній ділянці резервуара високого тиску продукт харчування, що на неї потрапляв, був розпорошений на дрібні краплі і вільно падав через резервуар низхідним потоком. Цей кип'ятильний пристрій, крім того, мав вхід для пари, побудований таким чином, що пара надходила на верхню ділянку резервуара високого тиску через розподільну камеру, яка концентрично оточувала оболонку резервуара. Розподільна камера була утворена стінкою резервуара, постачальною плитою і принаймні однією перфорованою плитою таким чином, що надходження пари в резервуарі високого тиску відбувалося трохи нижче входу продукту, а саме таким чином, що вона мала форму кільцеподібного струменя, який торкався стіни резервуара, відхилявся вниз і мав швидкість
ДивитисяДодаткова інформація
Назва патенту англійськоюInfusion unit for a liquid food product and a method of direct thermal treatment of the liquid food product in the infusion unit
Автори англійськоюKjaerbye, Henrik, Kowalik, Gottfried, Tacke, Ludger, Schwenzow, Uwe, Dreckmann, Reinhold
Назва патенту російськоюИнфузионное устройство для жидкого продукта питания и способ прямой термообработки жидкого продукта питания в инфузионном устройстве
Автори російськоюКйаербюе Хенрик, Ковалик Готтфрид, Такке Людгер, Швенцов Уве, Дрекманн Рейнхольд
МПК / Мітки
МПК: B01F 3/04, A23C 3/037
Мітки: прямої, інфузійний, спосіб, інфузійному, пристрій, пристрої, харчування, термообробки, рідкого, продукту
