Пристрій передачі зусилля для вікна, дверей або тому подібного

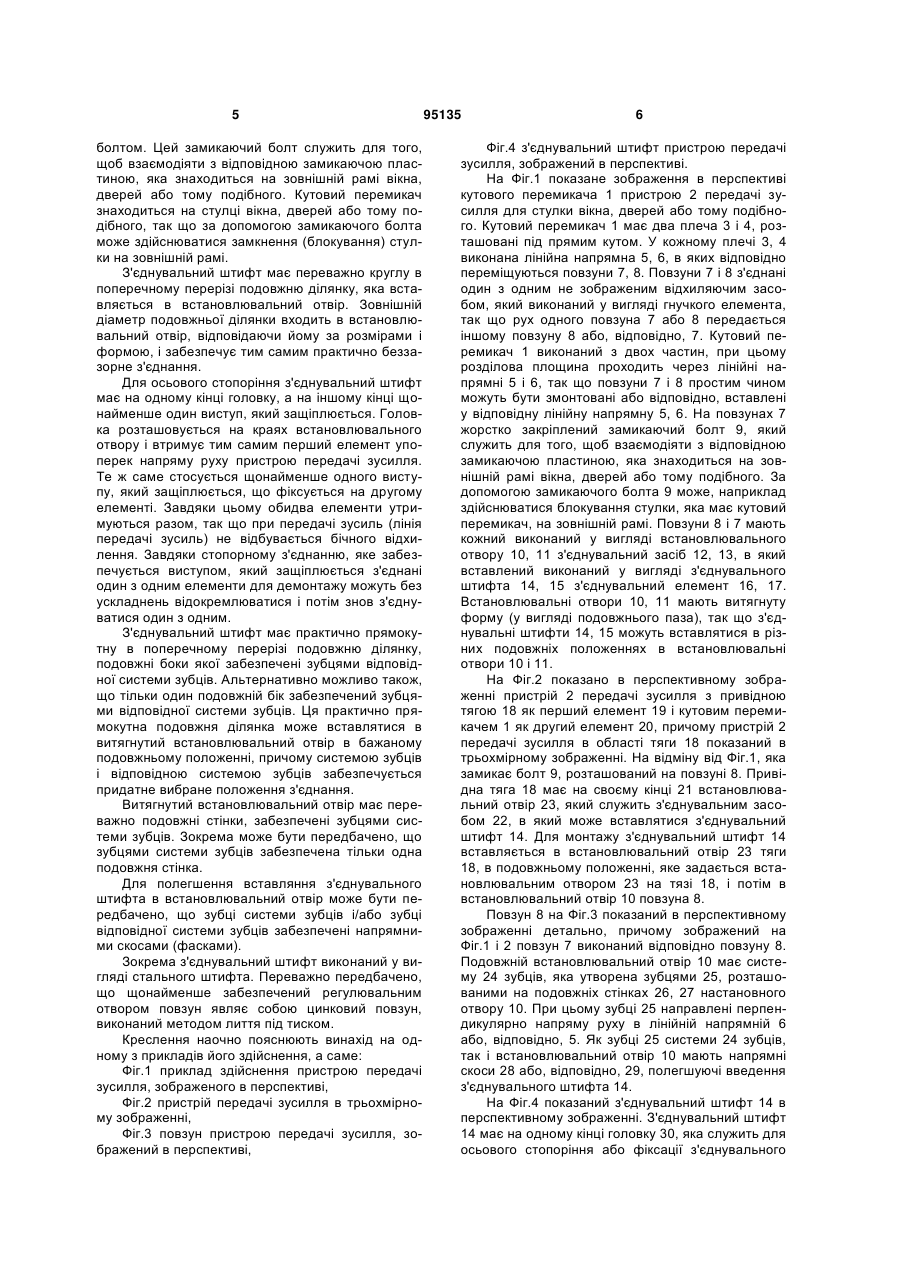

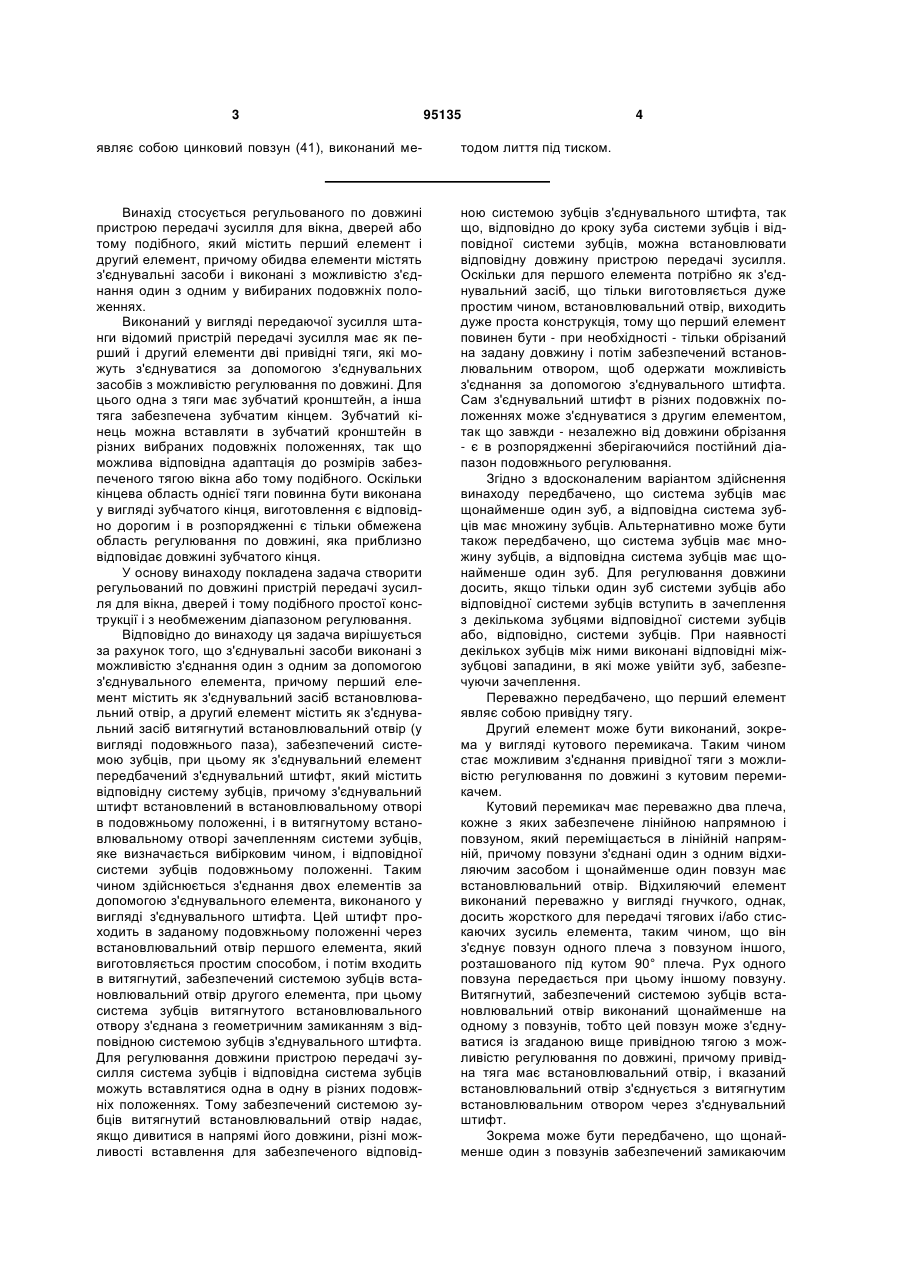

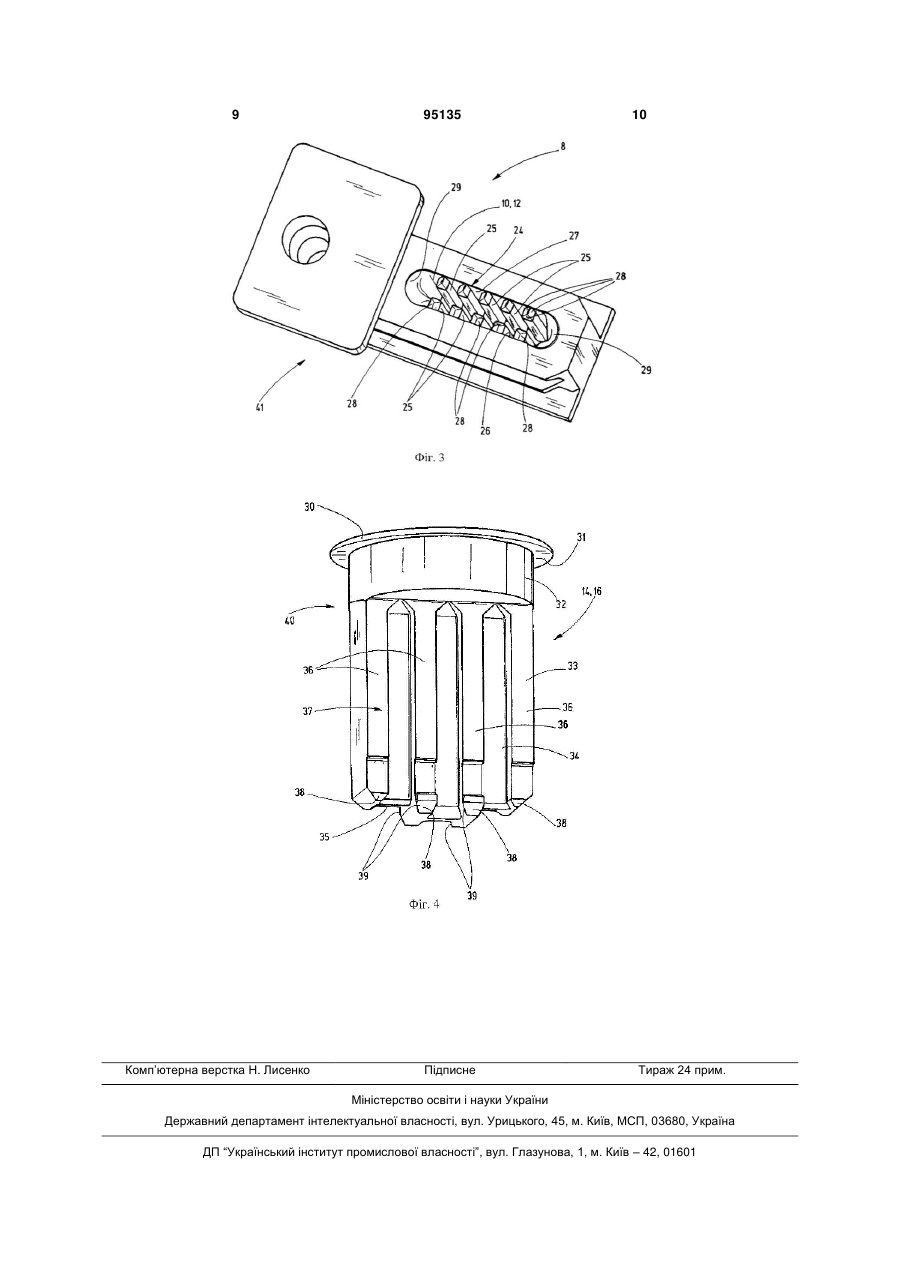

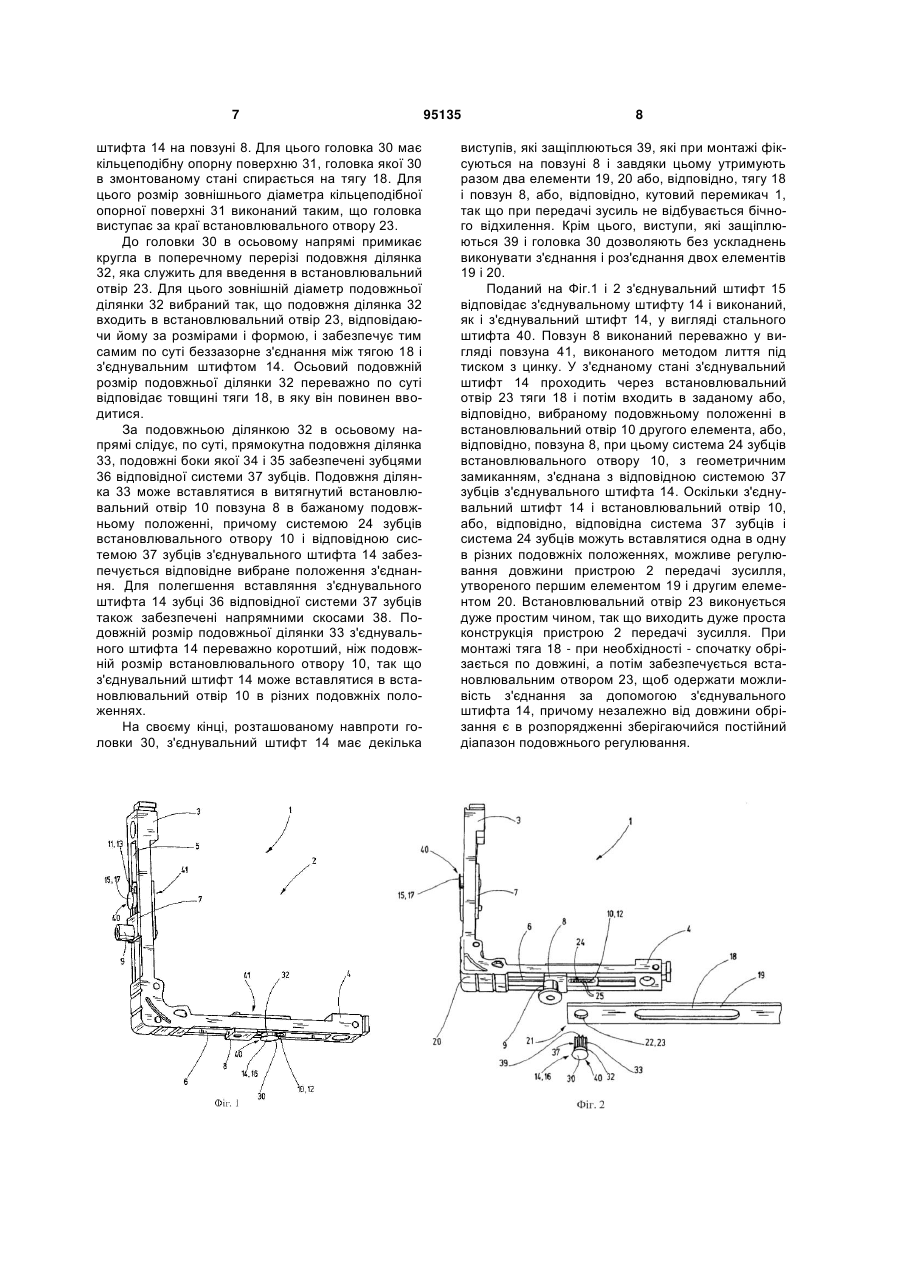

1. Регульований по довжині пристрій передачі зусилля для вікна, дверей і тому подібного, який містить перший елемент і другий елемент, причому обидва елементи містять з'єднувальні засоби і виконані з можливістю з'єднання один з одним у вибираних подовжніх положеннях, який відрізняється тим, що з'єднувальні засоби (12, 22) виконані з можливістю з'єднання один з одним за допомогою з'єднувального елемента (16), причому перший елемент (19) містить як з'єднувальний засіб (22) встановлювальний отвір (23), а другий елемент (20) містить як з'єднувальний засіб (12) витягнутий встановлювальний отвір (10), забезпечений системою (24) зубців, при цьому як з'єднувальний елемент (16) передбачений з'єднувальний штифт (14), який містить відповідну систему (37) зубців, причому з'єднувальний штифт (14) встановлений в встановлювальному отворі (23) в подовжньому положенні, заданому встановлювальним отвором (23), і в витягнутому встановлювальному отворі (10) в подовжньому положенні, що визначається вибірково взаємним зачепленням системи (24) зубців і відповідної системи (37) зубців. 2. Пристрій за п.1, який відрізняється тим, що система (24) зубців містить щонайменше один зуб (25), а відповідна система (37) зубців містить множину зубців (36). 3. Пристрій за п.1, який відрізняється тим, що система (24) зубців містить множину зубців (25), а відповідна система (37) зубців містить щонайменше один зуб (36). 2 (19) 1 3 95135 4 являє собою цинковий повзун (41), виконаний ме тодом лиття під тиском. Винахід стосується регульованого по довжині пристрою передачі зусилля для вікна, дверей або тому подібного, який містить перший елемент і другий елемент, причому обидва елементи містять з'єднувальні засоби і виконані з можливістю з'єднання один з одним у вибираних подовжніх положеннях. Виконаний у вигляді передаючої зусилля штанги відомий пристрій передачі зусилля має як перший і другий елементи дві привідні тяги, які можуть з'єднуватися за допомогою з'єднувальних засобів з можливістю регулювання по довжині. Для цього одна з тяги має зубчатий кронштейн, а інша тяга забезпечена зубчатим кінцем. Зубчатий кінець можна вставляти в зубчатий кронштейн в різних вибраних подовжніх положеннях, так що можлива відповідна адаптація до розмірів забезпеченого тягою вікна або тому подібного. Оскільки кінцева область однієї тяги повинна бути виконана у вигляді зубчатого кінця, виготовлення є відповідно дорогим і в розпорядженні є тільки обмежена область регулювання по довжині, яка приблизно відповідає довжині зубчатого кінця. У основу винаходу покладена задача створити регульований по довжині пристрій передачі зусилля для вікна, дверей і тому подібного простої конструкції і з необмеженим діапазоном регулювання. Відповідно до винаходу ця задача вирішується за рахунок того, що з'єднувальні засоби виконані з можливістю з'єднання один з одним за допомогою з'єднувального елемента, причому перший елемент містить як з'єднувальний засіб встановлювальний отвір, а другий елемент містить як з'єднувальний засіб витягнутий встановлювальний отвір (у вигляді подовжнього паза), забезпечений системою зубців, при цьому як з'єднувальний елемент передбачений з'єднувальний штифт, який містить відповідну систему зубців, причому з'єднувальний штифт встановлений в встановлювальному отворі в подовжньому положенні, і в витягнутому встановлювальному отворі зачепленням системи зубців, яке визначається вибірковим чином, і відповідної системи зубців подовжньому положенні. Таким чином здійснюється з'єднання двох елементів за допомогою з'єднувального елемента, виконаного у вигляді з'єднувального штифта. Цей штифт проходить в заданому подовжньому положенні через встановлювальний отвір першого елемента, який виготовляється простим способом, і потім входить в витягнутий, забезпечений системою зубців встановлювальний отвір другого елемента, при цьому система зубців витягнутого встановлювального отвору з'єднана з геометричним замиканням з відповідною системою зубців з'єднувального штифта. Для регулювання довжини пристрою передачі зусилля система зубців і відповідна система зубців можуть вставлятися одна в одну в різних подовжніх положеннях. Тому забезпечений системою зубців витягнутий встановлювальний отвір надає, якщо дивитися в напрямі його довжини, різні можливості вставлення для забезпеченого відповід ною системою зубців з'єднувального штифта, так що, відповідно до кроку зуба системи зубців і відповідної системи зубців, можна встановлювати відповідну довжину пристрою передачі зусилля. Оскільки для першого елемента потрібно як з'єднувальний засіб, що тільки виготовляється дуже простим чином, встановлювальний отвір, виходить дуже проста конструкція, тому що перший елемент повинен бути - при необхідності - тільки обрізаний на задану довжину і потім забезпечений встановлювальним отвором, щоб одержати можливість з'єднання за допомогою з'єднувального штифта. Сам з'єднувальний штифт в різних подовжніх положеннях може з'єднуватися з другим елементом, так що завжди - незалежно від довжини обрізання - є в розпорядженні зберігаючийся постійний діапазон подовжнього регулювання. Згідно з вдосконаленим варіантом здійснення винаходу передбачено, що система зубців має щонайменше один зуб, а відповідна система зубців має множину зубців. Альтернативно може бути також передбачено, що система зубців має множину зубців, а відповідна система зубців має щонайменше один зуб. Для регулювання довжини досить, якщо тільки один зуб системи зубців або відповідної системи зубців вступить в зачеплення з декількома зубцями відповідної системи зубців або, відповідно, системи зубців. При наявності декількох зубців між ними виконані відповідні міжзубцові западини, в які може увійти зуб, забезпечуючи зачеплення. Переважно передбачено, що перший елемент являє собою привідну тягу. Другий елемент може бути виконаний, зокрема у вигляді кутового перемикача. Таким чином стає можливим з'єднання привідної тяги з можливістю регулювання по довжині з кутовим перемикачем. Кутовий перемикач має переважно два плеча, кожне з яких забезпечене лінійною напрямною і повзуном, який переміщається в лінійній напрямній, причому повзуни з'єднані один з одним відхиляючим засобом і щонайменше один повзун має встановлювальний отвір. Відхиляючий елемент виконаний переважно у вигляді гнучкого, однак, досить жорсткого для передачі тягових і/або стискаючих зусиль елемента, таким чином, що він з'єднує повзун одного плеча з повзуном іншого, розташованого під кутом 90° плеча. Рух одного повзуна передається при цьому іншому повзуну. Витягнутий, забезпечений системою зубців встановлювальний отвір виконаний щонайменше на одному з повзунів, тобто цей повзун може з'єднуватися із згаданою вище привідною тягою з можливістю регулювання по довжині, причому привідна тяга має встановлювальний отвір, і вказаний встановлювальний отвір з'єднується з витягнутим встановлювальним отвором через з'єднувальний штифт. Зокрема може бути передбачено, що щонайменше один з повзунів забезпечений замикаючим 5 болтом. Цей замикаючий болт служить для того, щоб взаємодіяти з відповідною замикаючою пластиною, яка знаходиться на зовнішній рамі вікна, дверей або тому подібного. Кутовий перемикач знаходиться на стулці вікна, дверей або тому подібного, так що за допомогою замикаючого болта може здійснюватися замкнення (блокування) стулки на зовнішній рамі. З'єднувальний штифт має переважно круглу в поперечному перерізі подовжню ділянку, яка вставляється в встановлювальний отвір. Зовнішній діаметр подовжньої ділянки входить в встановлювальний отвір, відповідаючи йому за розмірами і формою, і забезпечує тим самим практично беззазорне з'єднання. Для осьового стопоріння з'єднувальний штифт має на одному кінці головку, а на іншому кінці щонайменше один виступ, який защіплюється. Головка розташовується на краях встановлювального отвору і втримує тим самим перший елемент упоперек напряму руху пристрою передачі зусилля. Те ж саме стосується щонайменше одного виступу, який защіплюється, що фіксується на другому елементі. Завдяки цьому обидва елементи утримуються разом, так що при передачі зусиль (лінія передачі зусиль) не відбувається бічного відхилення. Завдяки стопорному з'єднанню, яке забезпечується виступом, який защіплюється з'єднані один з одним елементи для демонтажу можуть без ускладнень відокремлюватися і потім знов з'єднуватися один з одним. З'єднувальний штифт має практично прямокутну в поперечному перерізі подовжню ділянку, подовжні боки якої забезпечені зубцями відповідної системи зубців. Альтернативно можливо також, що тільки один подовжній бік забезпечений зубцями відповідної системи зубців. Ця практично прямокутна подовжня ділянка може вставлятися в витягнутий встановлювальний отвір в бажаному подовжньому положенні, причому системою зубців і відповідною системою зубців забезпечується придатне вибране положення з'єднання. Витягнутий встановлювальний отвір має переважно подовжні стінки, забезпечені зубцями системи зубців. Зокрема може бути передбачено, що зубцями системи зубців забезпечена тільки одна подовжня стінка. Для полегшення вставляння з'єднувального штифта в встановлювальний отвір може бути передбачено, що зубці системи зубців і/або зубці відповідної системи зубців забезпечені напрямними скосами (фасками). Зокрема з'єднувальний штифт виконаний у вигляді стального штифта. Переважно передбачено, що щонайменше забезпечений регулювальним отвором повзун являє собою цинковий повзун, виконаний методом лиття під тиском. Креслення наочно пояснюють винахід на одному з прикладів його здійснення, а саме: Фіг.1 приклад здійснення пристрою передачі зусилля, зображеного в перспективі, Фіг.2 пристрій передачі зусилля в трьохмірному зображенні, Фіг.3 повзун пристрою передачі зусилля, зображений в перспективі, 95135 6 Фіг.4 з'єднувальний штифт пристрою передачі зусилля, зображений в перспективі. На Фіг.1 показане зображення в перспективі кутового перемикача 1 пристрою 2 передачі зусилля для стулки вікна, дверей або тому подібного. Кутовий перемикач 1 має два плеча 3 і 4, розташовані під прямим кутом. У кожному плечі 3, 4 виконана лінійна напрямна 5, 6, в яких відповідно переміщуються повзуни 7, 8. Повзуни 7 і 8 з'єднані один з одним не зображеним відхиляючим засобом, який виконаний у вигляді гнучкого елемента, так що рух одного повзуна 7 або 8 передається іншому повзуну 8 або, відповідно, 7. Кутовий перемикач 1 виконаний з двох частин, при цьому розділова площина проходить через лінійні напрямні 5 і 6, так що повзуни 7 і 8 простим чином можуть бути змонтовані або відповідно, вставлені у відповідну лінійну напрямну 5, 6. На повзунах 7 жорстко закріплений замикаючий болт 9, який служить для того, щоб взаємодіяти з відповідною замикаючою пластиною, яка знаходиться на зовнішній рамі вікна, дверей або тому подібного. За допомогою замикаючого болта 9 може, наприклад здійснюватися блокування стулки, яка має кутовий перемикач, на зовнішній рамі. Повзуни 8 і 7 мають кожний виконаний у вигляді встановлювального отвору 10, 11 з'єднувальний засіб 12, 13, в який вставлений виконаний у вигляді з'єднувального штифта 14, 15 з'єднувальний елемент 16, 17. Встановлювальні отвори 10, 11 мають витягнуту форму (у вигляді подовжнього паза), так що з'єднувальні штифти 14, 15 можуть вставлятися в різних подовжніх положеннях в встановлювальні отвори 10 і 11. На Фіг.2 показано в перспективному зображенні пристрій 2 передачі зусилля з привідною тягою 18 як перший елемент 19 і кутовим перемикачем 1 як другий елемент 20, причому пристрій 2 передачі зусилля в області тяги 18 показаний в трьохмірному зображенні. На відміну від Фіг.1, яка замикає болт 9, розташований на повзуні 8. Привідна тяга 18 має на своєму кінці 21 встановлювальний отвір 23, який служить з'єднувальним засобом 22, в який може вставлятися з'єднувальний штифт 14. Для монтажу з'єднувальний штифт 14 вставляється в встановлювальний отвір 23 тяги 18, в подовжньому положенні, яке задається встановлювальним отвором 23 на тязі 18, і потім в встановлювальний отвір 10 повзуна 8. Повзун 8 на Фіг.3 показаний в перспективному зображенні детально, причому зображений на Фіг.1 і 2 повзун 7 виконаний відповідно повзуну 8. Подовжній встановлювальний отвір 10 має систему 24 зубців, яка утворена зубцями 25, розташованими на подовжніх стінках 26, 27 настановного отвору 10. При цьому зубці 25 направлені перпендикулярно напряму руху в лінійній напрямній 6 або, відповідно, 5. Як зубці 25 системи 24 зубців, так і встановлювальний отвір 10 мають напрямні скоси 28 або, відповідно, 29, полегшуючі введення з'єднувального штифта 14. На Фіг.4 показаний з'єднувальний штифт 14 в перспективному зображенні. З'єднувальний штифт 14 має на одному кінці головку 30, яка служить для осьового стопоріння або фіксації з'єднувального 7 штифта 14 на повзуні 8. Для цього головка 30 має кільцеподібну опорну поверхню 31, головка якої 30 в змонтованому стані спирається на тягу 18. Для цього розмір зовнішнього діаметра кільцеподібної опорної поверхні 31 виконаний таким, що головка виступає за краї встановлювального отвору 23. До головки 30 в осьовому напрямі примикає кругла в поперечному перерізі подовжня ділянка 32, яка служить для введення в встановлювальний отвір 23. Для цього зовнішній діаметр подовжньої ділянки 32 вибраний так, що подовжня ділянка 32 входить в встановлювальний отвір 23, відповідаючи йому за розмірами і формою, і забезпечує тим самим по суті беззазорне з'єднання між тягою 18 і з'єднувальним штифтом 14. Осьовий подовжній розмір подовжньої ділянки 32 переважно по суті відповідає товщині тяги 18, в яку він повинен вводитися. За подовжньою ділянкою 32 в осьовому напрямі слідує, по суті, прямокутна подовжня ділянка 33, подовжні боки якої 34 і 35 забезпечені зубцями 36 відповідної системи 37 зубців. Подовжня ділянка 33 може вставлятися в витягнутий встановлювальний отвір 10 повзуна 8 в бажаному подовжньому положенні, причому системою 24 зубців встановлювального отвору 10 і відповідною системою 37 зубців з'єднувального штифта 14 забезпечується відповідне вибране положення з'єднання. Для полегшення вставляння з'єднувального штифта 14 зубці 36 відповідної системи 37 зубців також забезпечені напрямними скосами 38. Подовжній розмір подовжньої ділянки 33 з'єднувального штифта 14 переважно коротший, ніж подовжній розмір встановлювального отвору 10, так що з'єднувальний штифт 14 може вставлятися в встановлювальний отвір 10 в різних подовжніх положеннях. На своєму кінці, розташованому навпроти головки 30, з'єднувальний штифт 14 має декілька 95135 8 виступів, які защіплюються 39, які при монтажі фіксуються на повзуні 8 і завдяки цьому утримують разом два елементи 19, 20 або, відповідно, тягу 18 і повзун 8, або, відповідно, кутовий перемикач 1, так що при передачі зусиль не відбувається бічного відхилення. Крім цього, виступи, які защіплюються 39 і головка 30 дозволяють без ускладнень виконувати з'єднання і роз'єднання двох елементів 19 і 20. Поданий на Фіг.1 і 2 з'єднувальний штифт 15 відповідає з'єднувальному штифту 14 і виконаний, як і з'єднувальний штифт 14, у вигляді стального штифта 40. Повзун 8 виконаний переважно у вигляді повзуна 41, виконаного методом лиття під тиском з цинку. У з'єднаному стані з'єднувальний штифт 14 проходить через встановлювальний отвір 23 тяги 18 і потім входить в заданому або, відповідно, вибраному подовжньому положенні в встановлювальний отвір 10 другого елемента, або, відповідно, повзуна 8, при цьому система 24 зубців встановлювального отвору 10, з геометричним замиканням, з'єднана з відповідною системою 37 зубців з'єднувального штифта 14. Оскільки з'єднувальний штифт 14 і встановлювальний отвір 10, або, відповідно, відповідна система 37 зубців і система 24 зубців можуть вставлятися одна в одну в різних подовжніх положеннях, можливе регулювання довжини пристрою 2 передачі зусилля, утвореного першим елементом 19 і другим елементом 20. Встановлювальний отвір 23 виконується дуже простим чином, так що виходить дуже проста конструкція пристрою 2 передачі зусилля. При монтажі тяга 18 - при необхідності - спочатку обрізається по довжині, а потім забезпечується встановлювальним отвором 23, щоб одержати можливість з'єднання за допомогою з'єднувального штифта 14, причому незалежно від довжини обрізання є в розпорядженні зберігаючийся постійний діапазон подовжнього регулювання. 9 Комп’ютерна верстка Н. Лиcенко 95135 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
