Вбираючий виріб

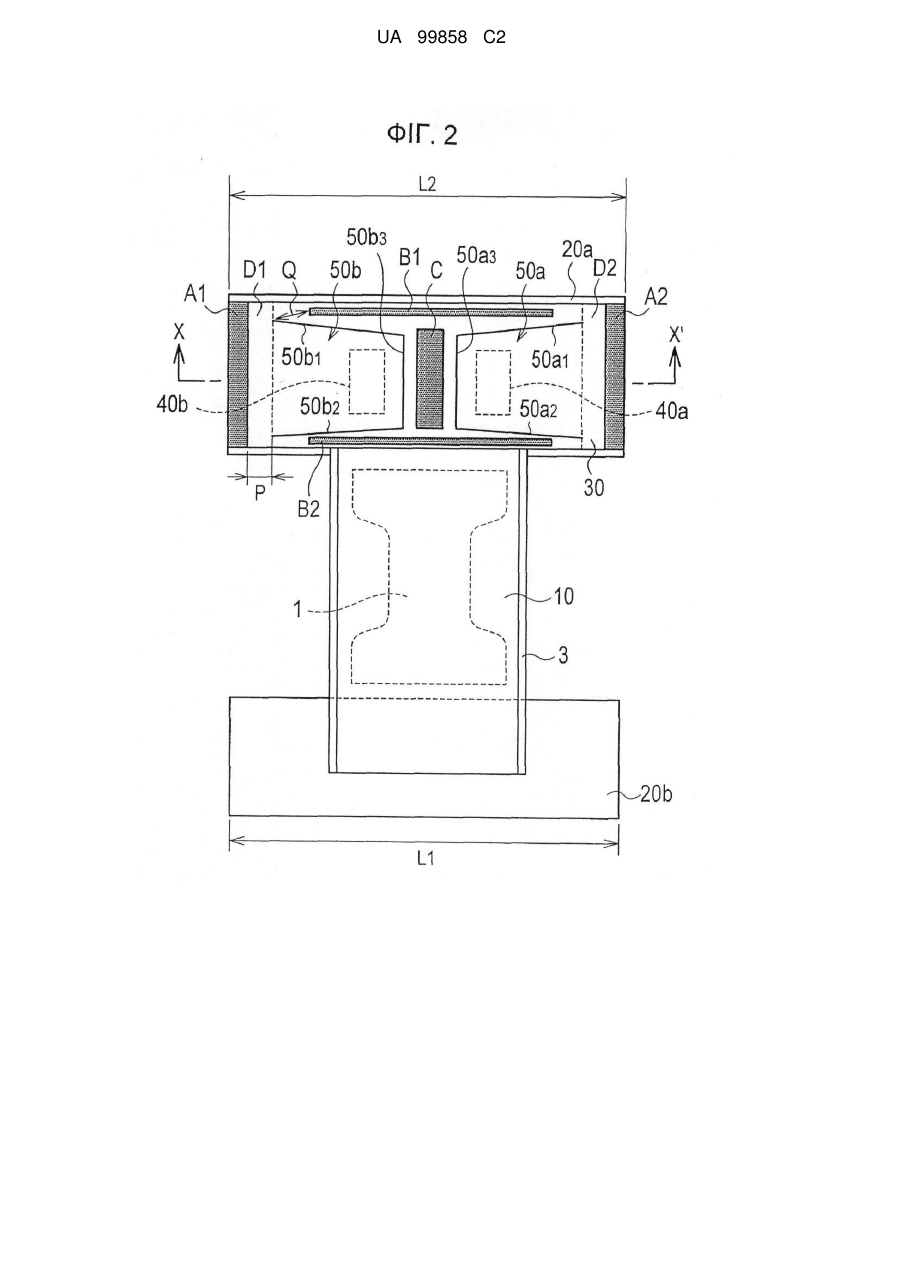

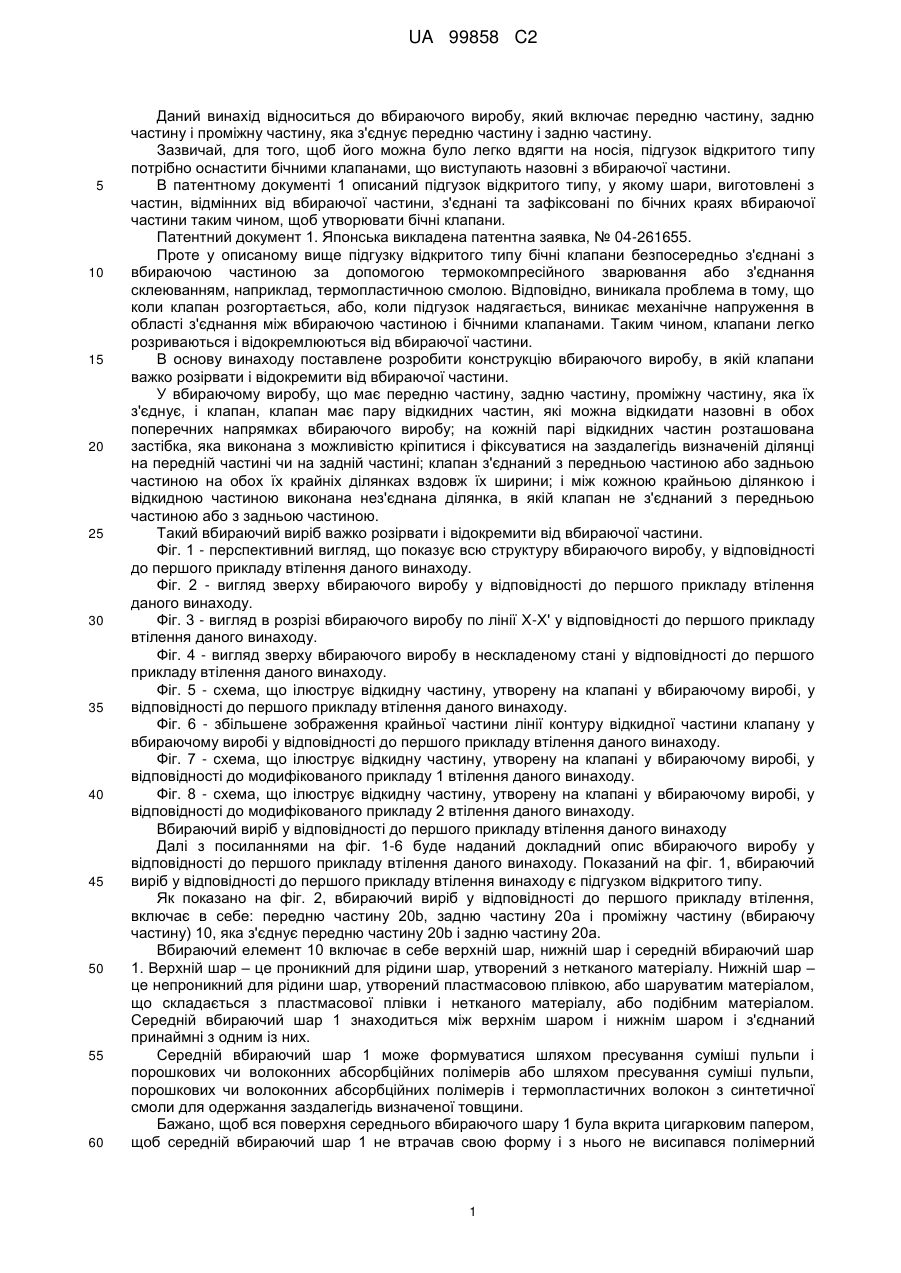

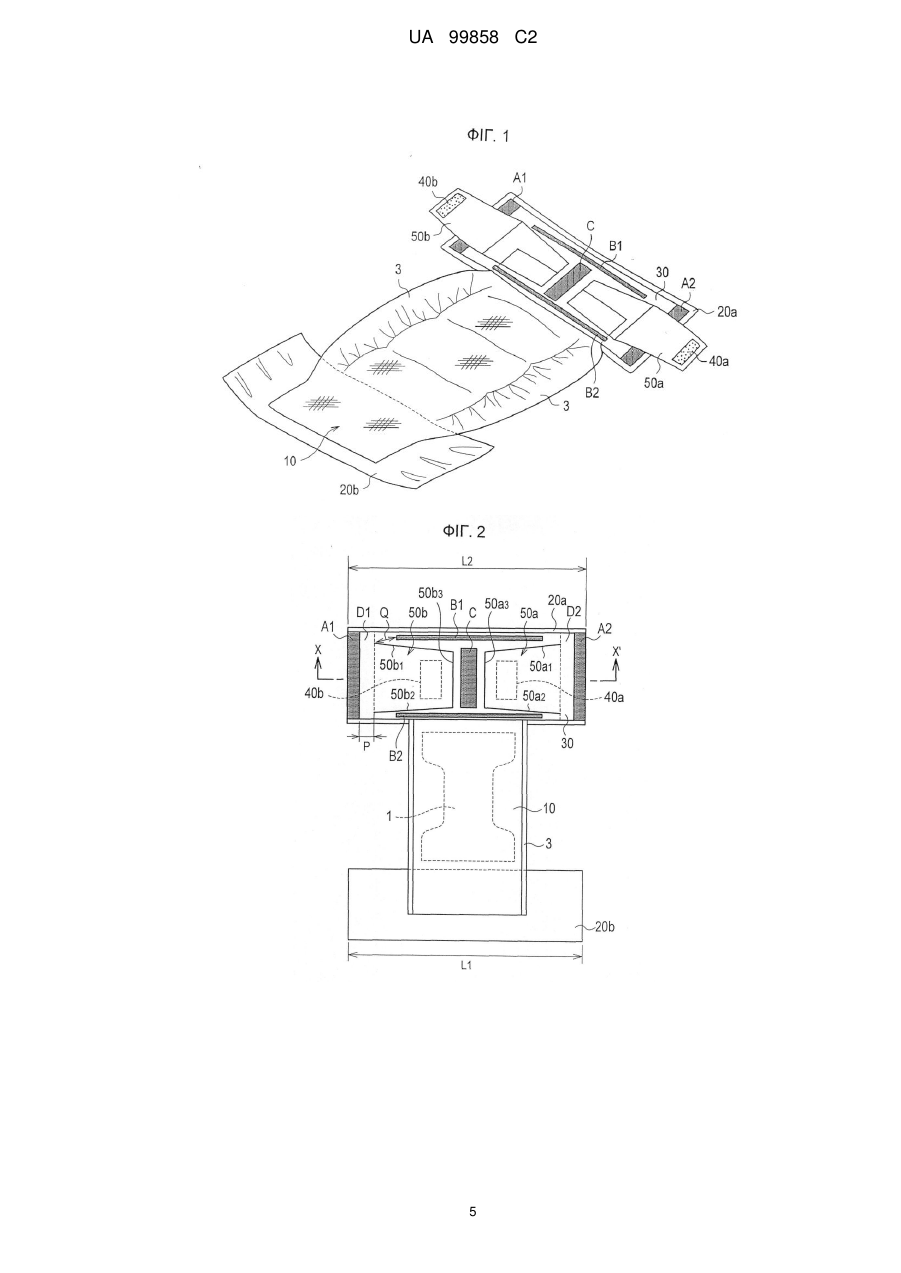

Реферат: Описаний вбираючий виріб, в якому пара відкидних частин (50а, 50b), які можна відігнути, формується на обох боках у поперечному напрямку вбираючого виробу на частинах клапана (30). На парі відкидних частин (50а, 50b) розташовані застібки (40а, 40b), які можна прикріпити до заздалегідь визначених ділянок передньої частини (20b) чи задньої частини (20а), відповідно. Клапан (30) з'єднаний з передньою частиною (20b) чи задньою частиною (20а) на двох краях (А1, А2) у поперечному напрямку. Між двома краями (А1, А2) і відкидними частинами (50а) і (50b) передбачені нез'єднані ділянки (D), на яких клапан (30) не з'єднаний з передньою частиною (20b) чи задньою частиною (20а). UA 99858 C2 (12) UA 99858 C2 UA 99858 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до вбираючого виробу, який включає передню частину, задню частину і проміжну частину, яка з'єднує передню частину і задню частину. Зазвичай, для того, щоб його можна було легко вдягти на носія, підгузок відкритого типу потрібно оснастити бічними клапанами, що виступають назовні з вбираючої частини. В патентному документі 1 описаний підгузок відкритого типу, у якому шари, виготовлені з частин, відмінних від вбираючої частини, з'єднані та зафіксовані по бічних краях вбираючої частини таким чином, щоб утворювати бічні клапани. Патентний документ 1. Японська викладена патентна заявка, № 04-261655. Проте у описаному вище підгузку відкритого типу бічні клапани безпосередньо з'єднані з вбираючою частиною за допомогою термокомпресійного зварювання або з'єднання склеюванням, наприклад, термопластичною смолою. Відповідно, виникала проблема в тому, що коли клапан розгортається, або, коли підгузок надягається, виникає механічне напруження в області з'єднання між вбираючою частиною і бічними клапанами. Таким чином, клапани легко розриваються і відокремлюються від вбираючої частини. В основу винаходу поставлене розробити конструкцію вбираючого виробу, в якій клапани важко розірвати і відокремити від вбираючої частини. У вбираючому виробу, що має передню частину, задню частину, проміжну частину, яка їх з'єднує, і клапан, клапан має пару відкидних частин, які можна відкидати назовні в обох поперечних напрямках вбираючого виробу; на кожній парі відкидних частин розташована застібка, яка виконана з можливістю кріпитися і фіксуватися на заздалегідь визначеній ділянці на передній частині чи на задній частині; клапан з'єднаний з передньою частиною або задньою частиною на обох їх крайніх ділянках вздовж їх ширини; і між кожною крайньою ділянкою і відкидною частиною виконана нез'єднана ділянка, в якій клапан не з'єднаний з передньою частиною або з задньою частиною. Такий вбираючий виріб важко розірвати і відокремити від вбираючої частини. Фіг. 1 - перспективний вигляд, що показує всю структуру вбираючого виробу, у відповідності до першого прикладу втілення даного винаходу. Фіг. 2 - вигляд зверху вбираючого виробу у відповідності до першого прикладу втілення даного винаходу. Фіг. 3 - вигляд в розрізі вбираючого виробу по лінії X-X' у відповідності до першого прикладу втілення даного винаходу. Фіг. 4 - вигляд зверху вбираючого виробу в нескладеному стані у відповідності до першого прикладу втілення даного винаходу. Фіг. 5 - схема, що ілюструє відкидну частину, утворену на клапані у вбираючому виробі, у відповідності до першого прикладу втілення даного винаходу. Фіг. 6 - збільшене зображення крайньої частини лінії контуру відкидної частини клапану у вбираючому виробі у відповідності до першого прикладу втілення даного винаходу. Фіг. 7 - схема, що ілюструє відкидну частину, утворену на клапані у вбираючому виробі, у відповідності до модифікованого прикладу 1 втілення даного винаходу. Фіг. 8 - схема, що ілюструє відкидну частину, утворену на клапані у вбираючому виробі, у відповідності до модифікованого прикладу 2 втілення даного винаходу. Вбираючий виріб у відповідності до першого прикладу втілення даного винаходу Далі з посиланнями на фіг. 1-6 буде наданий докладний опис вбираючого виробу у відповідності до першого прикладу втілення даного винаходу. Показаний на фіг. 1, вбираючий виріб у відповідності до першого прикладу втілення винаходу є підгузком відкритого типу. Як показано на фіг. 2, вбираючий виріб у відповідності до першого прикладу втілення, включає в себе: передню частину 20b, задню частину 20a і проміжну частину (вбираючу частину) 10, яка з'єднує передню частину 20b і задню частину 20a. Вбираючий елемент 10 включає в себе верхній шар, нижній шар і середній вбираючий шар 1. Верхній шар – це проникний для рідини шар, утворений з нетканого матеріалу. Нижній шар – це непроникний для рідини шар, утворений пластмасовою плівкою, або шаруватим матеріалом, що складається з пластмасової плівки і нетканого матеріалу, або подібним матеріалом. Середній вбираючий шар 1 знаходиться між верхнім шаром і нижнім шаром і з'єднаний принаймні з одним із них. Середній вбираючий шар 1 може формуватися шляхом пресування суміші пульпи і порошкових чи волоконних абсорбційних полімерів або шляхом пресування суміші пульпи, порошкових чи волоконних абсорбційних полімерів і термопластичних волокон з синтетичної смоли для одержання заздалегідь визначеної товщини. Бажано, щоб вся поверхня середнього вбираючого шару 1 була вкрита цигарковим папером, щоб середній вбираючий шар 1 не втрачав свою форму і з нього не висипався полімерний 1 UA 99858 C2 5 10 15 20 25 30 35 40 45 50 55 60 порошок. Слід зазначити, що в якості полімерного порошку можуть використовуватися часточки крохмалю, часточки целюлози або часточки синтетичного полімеру. На обох частинах крайніх боків вбираючої частини 10 відповідно утворені бар'єри проти витоку 3. Крім того, передня частина 20b і задня частина 20a можуть мати властивості розтягування/еластичності. Необхідно, щоб довжина L1 передньої частини 20b у поперечному напрямку вбираючого виробу дорівнювала довжині L2 задньої частини у поперечному напрямку вбираючого виробу. Як показано на фіг. 2, із задньою частиною 20а з'єднаний клапан 30. Вони з'єднані між собою вздовж крайніх частин A1 і A2 у поперечному напрямку вбираючого виробу. Краще з'єднувати клапан 30 з задньою частиною 20 за допомогою валка для тиснення чи ультразвукового термокомпресійного зварювання або подібного засобу. Крім того, можна нанести термопластичну смолу вздовж крайніх ділянок A1 і A2 клапана 30. Крім того, на частині клапана 30 формується пара відкидних частин 50a і 50b. Відкидні частини 50a і 50b можна відповідно загинати в обох поперечних напрямках вбираючого виробу. На відкидній частині 50a розташована застібка 40а, яку можна прикріпити і зафіксувати на заздалегідь визначеній ділянці передньої частини 20b, а на відкидній частині 50b розташована застібка 40b, яку також можна прикріпити і зафіксувати на заздалегідь визначеній ділянці передньої частини 20b. В разі, коли застібки 40a і 40b являють собою гачкуваті частини застібки-липучки, на заздалегідь визначених ділянках передньої частини 20b розташовуються ворсисті частини застібки-липучки. Слід зазначити, що у даному прикладі втілення передня частина 20b виготовлена з нетканого матеріалу. Відповідно, самі заздалегідь визначені ділянки передньої частини 20b можуть служити в якості ворсистих частин застібки-липучки, а самі ворсисті частини можуть бути не передбачені. Як показано на фіг. 3, вбираючий виріб виконаний так, щоб коли відкидні частини 50a і 50b не відігнуті, застібки 40a і 40b фіксувалися і, як результат, пара відкидних частин 50a і 50b тимчасово була з'єднаною з вбираючою частиною 10. Замість використання застібок 40a і 40b вбираючий виріб можна виконувати так, щоб у не відігнутому стані пара відкидних частин 50a і 50b тимчасово з'єднувалася з вбираючою частиною 10 шляхом тиснення чи подібного способу. Крім того, пара відкидних частин 50a і 50b включає в себе: першу лінію контуру і другі лінії контуру. Перша лінія контуру орієнтована в поздовжньому напрямку вбираючого виробу, а другі лінії контуру орієнтовані в поперечному напрямку вбираючого виробу. Так, у прикладі, показаному на фіг. 2, відкидна частина 50a має першу лінію контуру 50a3 і дві другі лінії контуру 50a1 і 50a2. Перша лінія контуру 50a3 виконана вздовж вбираючого виробу, а другі лінії контуру 50a1 і 50a2 виконані поперек вбираючого виробу. Відкидна частина 50b має першу лінію контуру 50b3 і дві другі лінії контуру 50b1 і 50b2. Перша лінія контуру 50b3 виконана вздовж вбираючого виробу, а другі лінії контуру 50b1 і 50b2 виконані поперек вбираючого виробу. Слід зазначити, що перші лінії контуру 50a3 і 50b3 і другі лінії контуру 50a1, 50a2, 50b1 і 50b2 можна виконувати так, щоб утворювалась відділювана частина, наприклад, у вигляді перфорованої лінії відриву. Крім того, кожна перші лінії контуру 50a3 і 50b3 і друг лінії контуру 50a1, 50a2, 50b1 і 50b2 можуть бути прямою лінією чи кривою лінією. Клапан 30 з'єднаний із задньою частиною 20a на обох крайніх ділянках A1 і A2 у її поперечному напрямку. Крім того, клапан 30 з'єднаний із задньою частиною 20a на крайніх ділянках B1 і B2 вбираючого виробу в її повздовжньому напрямку. Крім того, клапан 30 може бути з'єднаний із задньою частиною 20a на ділянці С між парою відкидних частин 50a і 50b. Таким чином, нез'єднані ділянки D1 і D2, у яких клапан 30 не з'єднаний із задньою частиною 20a, формуються в проміжку між відкидною частиною 50b і крайньою ділянкою A1 вбираючого виробу вздовж поперечного напрямку, і в проміжку між відкидною частиною 50a і крайньою ділянкою A2 вбираючого виробу вздовж поперечного напрямку, відповідно. Іншими словами, нез'єднана ділянка утворюється між крайньою ділянкою (A1, наприклад) і відкидною частиною (50b, наприклад), розташованою в крайньому положенні (А1). Тут розглянуто випадок, коли пара відкидних частин 50a і 50b відповідним чином відкидються назовні в обох поперечних напрямках вбираючого виробу, подібно завісам, як показано на фіг. 4. Навіть у цьому випадку клапан 30 не повністю відгинається при прорізанні вбираючого виробу до кінця поздовжнього напрямку. 2 UA 99858 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, коли пара відкидних частин 50a і 50b відповідним чином відкидається назовні в обох поперечних напрямках вбираючого виробу, подібно завісам, механічне напруження на ділянках з'єднання A1 і A2, що виникає між клапаном 30 і задньою частиною 20a, поглинається не з'єднаними ділянками D1 і D2, кожна з яких має довжину Р в поперечному напрямку вбираючого виробу. Зокрема, нез'єднані ділянки D1 і D2 може забезпечити амортизуючу функцію для поглинання миттєвого механічного напруження, що виникає тоді, коли пара відкидних частин 50a і 50b відповідним чином відкидаються в обох поперечних напрямках вбираючого виробу, подібно завісам. Крім того, коли пара відкидних частин 50a і 50b відповідно відкидається назовні в обох поперечних напрямках вбираючого виробу подібно завісам, між задньою частиною 20a і кожною ділянкою Q утворюється провисання (зазор) між матеріалами. Ділянка Q утворюється між кожною крайньою частиною ділянок з'єднання B1, B2 і кожною крайньою частиною 100a, 100b других ліній контуру 50a1, 50a2, 50b1 і 50b2 з боку нез'єднаних ділянок D1 і D2 (див. фіг. 5). Це провисання матеріалів може поглинати механічне напруження, що виникає на ділянках з'єднання A1 і A2, які формуються між клапаном 30 і задньою частиною 20a. Крім того, крайні частини 100a і 100b других ліній контуру 50a1, 50a2, 50b1 і 50b2 з боку нез'єднаних ділянок D1 і D2 можна виконати кривими. Наприклад, як показано на фіг. 5, крайні частини 100a і 100b других ліній контуру 50a1, 50a2, 50b1 і 50b2 з боку нез'єднаних ділянок D1 і D2 виконані круглими. У цьому випадку, як показано на фіг. 6, механічне напруження, що виникає на ділянках з'єднання A1 і A2, які формуються між клапаном 30 і задньою частиною 20a, розподіляється назовні з центра кожного кола. Слід зазначити, що в наведеному вище прикладі клапан 30, на якому розташовуються застібки 40a і 40b, які можна прикріпити і зафіксувати на заздалегідь визначених ділянках передньої частини 20b, розташовується на задній частині 20a. Проте даний винахід не обмежується цим прикладом. Клапан 30, на якому розташовуються застібки 40a і 40b, які можна прикріпити і зафіксувати на заздалегідь визначених ділянках задньої частини 20a, можна розташувати на передній частині 20b. Крім того, клапан 30 можна з'єднати або з передньою частиною 20b, або з задньою частиною 20a так, щоб закрити крайні частини вбираючої частини 10 (проміжної частини). У вбираючому виробі у відповідності до першого прикладу втілення даного винаходу, формується пара відкидних частин 50a і 50b так, що клапан 30 не повністю відгинається при прорізанні вбираючого виробу до кінця поздовжнього напрямку. Відповідно, користувач може легко розгорнути виготовлений підгузок. Крім того, можна запобігти ситуації, коли безперервна лінія клапанів 30 розрізається на виробничій лінії і не може безперервно переміщатися, а також ситуації, коли потрібен високий рівень контролю і, отже, використання складного виробничого обладнання. Вбираючий виріб у відповідності до першого прикладу втілення даного винаходу включає в себе нез'єднані ділянки D1 і D2 з довжиною Р кожної у поперечному напрямку абсорбера. Крім того, вбираючий виріб має ділянку Q, утворену між крайніми частинами ділянок з'єднання B1, B2 і крайніми частинами 100a, 100b других ліній контуру 50a1, 50a2, 50b1 і 50b2 з боку нез'єднаних ділянок D1 і D2. Відповідно, механічне напруження на ділянках з'єднання A1 і A2, що формуються між клапаном 30 і задньою частиною 20а, може поглинатися, коли пара відкидних частин 50a і 50b відповідним чином відгинаються назовні в обох поперечних напрямках вбираючого виробу. Таким чином, можна зменшити можливість виникнення ситуації, коли відкидні частини 50a і 50b, що функціонують як клапани, неочікувано розірвуться, при відокремленні від задньої частини 20a. (Приклад модифікації 1) Далі з посиланнями на фіг. 7 буде наданий опис вбираючого виробу у відповідності до модифікації прикладу 1 даного винаходу, зосереджуючись головним чином на відмінностях від вбираючого виробу за прикладом 1 втілення даного винаходу. У вбираючому виробі у відповідності до модифікації прикладу 1 даного винаходу, крайні частини 200a і 200b других частин ліній контру 50a1, 50a2, 50b1 і 50b2 з боку нез'єднаних ділянках D1 і D2 можна плавно викривити назовні відкидних частин 50a і 50b, відповідно, як показано на фіг. 7. У цьому випадку також механічне напруження, що виникає на ділянках з'єднання A1 і A2, які формуються між клапаном 30 і задньою частиною 20a, розподіляється назовні з кожного центра форми крайніх частин 200a і 200b. (Приклад модифікації 2) 3 UA 99858 C2 5 10 15 20 Далі з посиланнями на фіг. 8 буде наданий опис вбираючого виробу у відповідності до модифікації прикладу 2 даного винаходу, зосереджуючись головним чином на відмінностях від вбираючого виробу за прикладом 2 втілення даного винаходу. У вбираючому виробі у відповідності до прикладу модифікації 2 даного винаходу, крайні частини 300a і 300b других частин з прорізом 50a1, 50a2, 50b1 і 50b2 з боку нез'єднаних ділянках D1 і D2 можна плавно викривити всередину відкидних частин 50a і 50b, відповідно, як показано на фіг. 8. У цьому випадку також, механічне напруження, що виникає на ділянках з'єднання A1 і A2, які формуються між клапаном 30 і задньою частиною 20a, розподіляється назовні з кожного центра форми крайніх частин 300a і 300b. Як описано вище, даний винахід був докладно описаний за допомогою наведених вище прикладів втілення. Проте для фахівців у даній галузі техніки очевидно, що даний винахід не обмежується специфікації прикладами втілення описаними в цьому описі винаходу. Даний винахід можна втілити як модифікацію і удосконалене втілення, не відхиляючись від змісту і обсягу даного винаходу, що визначаються описом формули винаходу. Відповідно, опис даного винаходу - це ілюстративне пояснення, яке не має обмежувального значення для даного винаходу. Слід зазначити, що весь зміст викладеної японської заявки на патент № 2008-094108, зареєстрованої 31 березня 2008 р., введений в даний опис винаходу як посилання. Як було описано вище, даний винахід придатний для вбираючого виробу, оскільки він забезпечити таку його конструкцію, при якій клапани важко відокремити від вбираючої частини. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 1. Вбираючий виріб, що має передню частину, задню частину, проміжну частину, яка їх з'єднує, і клапан, який відрізняється тим, що клапан розташований на передній або задній частині; клапан має пару відкидних частин, які можна відкидати назовні в обох поперечних напрямках вбираючого виробу; на кожній парі відкидних частин розташована застібка, яка виконана з можливістю кріпитися і фіксуватися на заздалегідь визначеній ділянці на передній частині чи на задній частині; клапан з'єднаний з передньою частиною або задньою частиною на обох їх крайніх ділянках вздовж їх ширини; і між кожною крайньою ділянкою і відкидною частиною виконана нез'єднана ділянка визначеної довжини, в якій клапан не з'єднаний з передньою частиною або з задньою частиною і яка проходить в поперечному напрямку вбираючого виробу від з'єднаних ділянок. 2. Вбираючий виріб за п. 1, який відрізняється тим, що кожна відкидна частина має першу лінію контуру і другі лінії контуру, причому перша лінія контуру орієнтована вдовж вбираючого виробу, а другі лінії контуру поперек вбираючого виробу. 3. Вбираючий виріб за пп. 1, 2, який відрізняється тим, що крайня частина других ліній контуру з боку нез'єднаної ділянки виконана кривою. 4. Вбираючий виріб за п. 1, який відрізняється тим, що клапан з'єднаний з передньою або задньою частиною на їх крайніх ділянках в поздовжньому напрямку. 5. Вбираючий виріб за п. 1, який відрізняється тим, що клапан з'єднаний з передньою або задньою частиною на ділянці між парою відкидних частин. 6. Вбираючий виріб за п. 1, який відрізняється тим, що клапан з'єднаний з передньою або задньою частиною так, що він закриває крайні ділянки проміжної частини. 7. Вбираючий виріб за п. 1, який відрізняється тим, що в поперечному напрямку вбираючого виробу довжина передньої частини дорівнює довжині задньої частини. 4 UA 99858 C2 5 UA 99858 C2 6 UA 99858 C2 7 UA 99858 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
