Створне переплетення для скляного вікна або скляних дверей, роздільна рама й віконна система

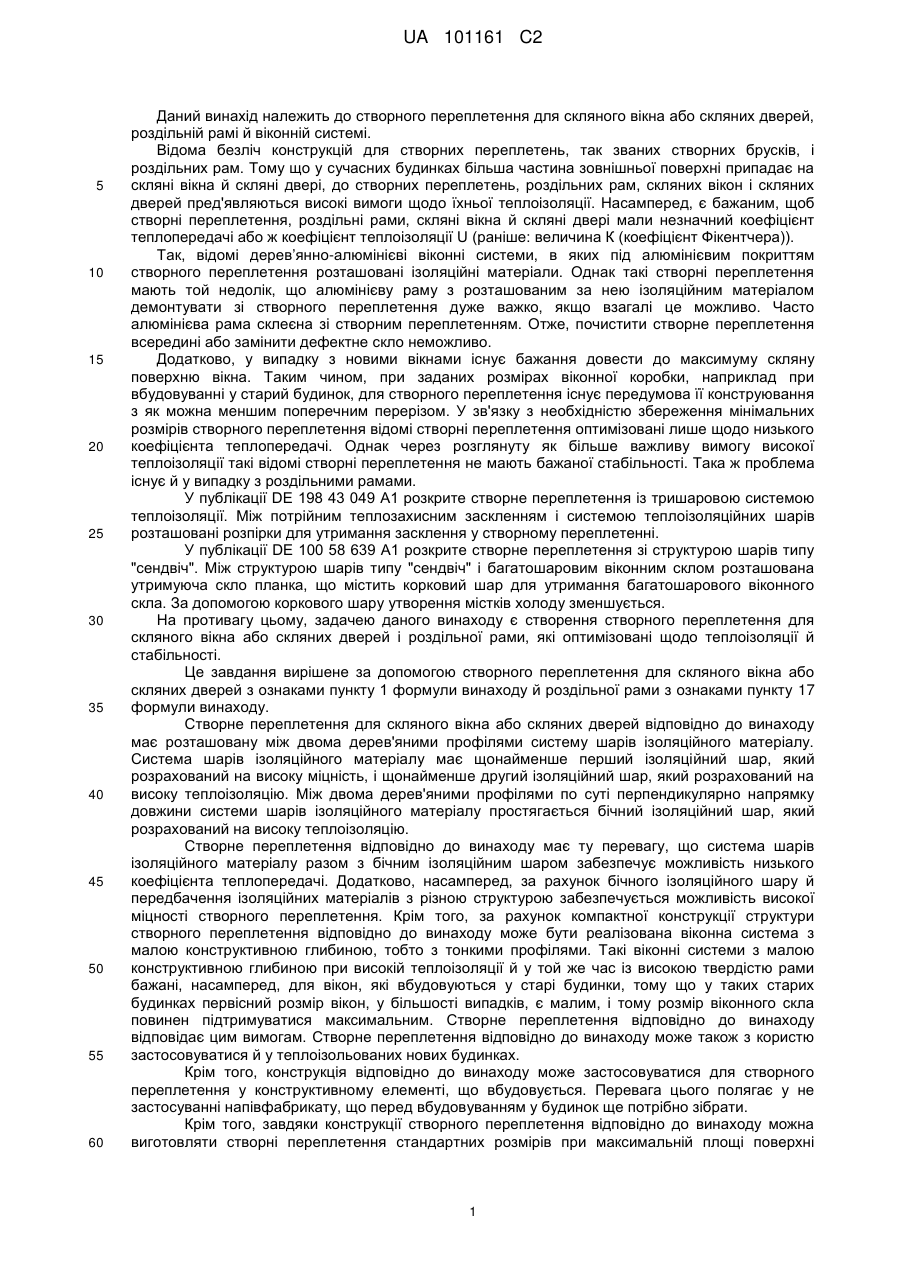

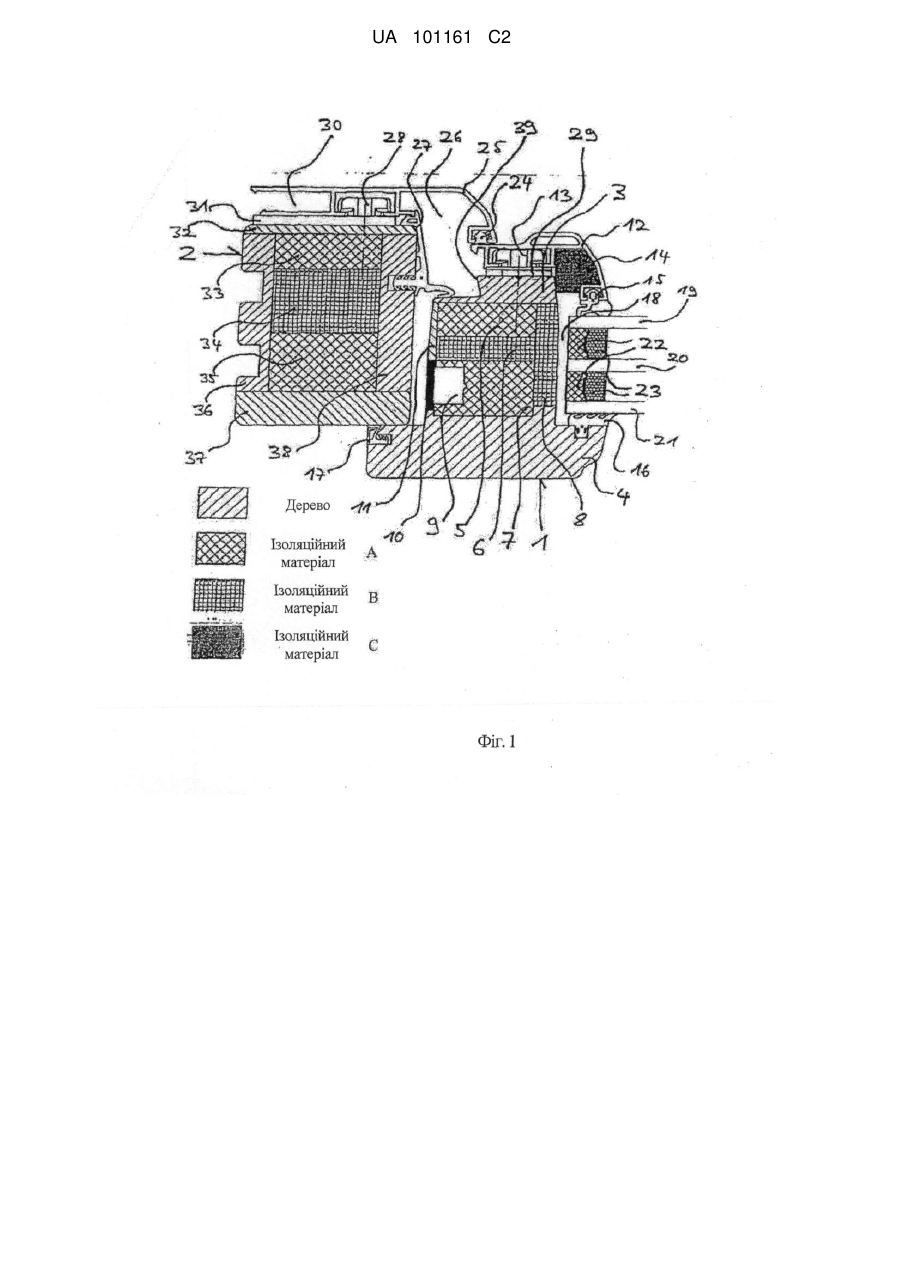

Реферат: Даний винахід належить до створного переплетення (1) для скляного вікна або скляних дверей, роздільної рами й віконної системи. Створне переплетення містить розташовану між двома дерев'яними профілями (3, 4) систему шарів ізоляційного матеріалу. Система шарів ізоляційного матеріалу має щонайменше один перший ізоляційний шар (5), який розрахований на високу міцність, і щонайменше один другий ізоляційний шар (6), який розрахований на високу теплоізоляцію. Між двома дерев'яними профілями (3, 4) по суті перпендикулярно напрямку довжини системи (5, 6) шарів ізоляційного матеріалу простягається додатковий бічний ізоляційний шар (8), який розрахований на високу теплоізоляцію. UA 101161 C2 (12) UA 101161 C2 UA 101161 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до створного переплетення для скляного вікна або скляних дверей, роздільній рамі й віконній системі. Відома безліч конструкцій для створних переплетень, так званих створних брусків, і роздільних рам. Тому що у сучасних будинках більша частина зовнішньої поверхні припадає на скляні вікна й скляні двері, до створних переплетень, роздільних рам, скляних вікон і скляних дверей пред'являються високі вимоги щодо їхньої теплоізоляції. Насамперед, є бажаним, щоб створні переплетення, роздільні рами, скляні вікна й скляні двері мали незначний коефіцієнт теплопередачі або ж коефіцієнт теплоізоляції U (раніше: величина К (коефіцієнт Фікентчера)). Так, відомі дерев’янно-алюмінієві віконні системи, в яких під алюмінієвим покриттям створного переплетення розташовані ізоляційні матеріали. Однак такі створні переплетення мають той недолік, що алюмінієву раму з розташованим за нею ізоляційним матеріалом демонтувати зі створного переплетення дуже важко, якщо взагалі це можливо. Часто алюмінієва рама склеєна зі створним переплетенням. Отже, почистити створне переплетення всередині або замінити дефектне скло неможливо. Додатково, у випадку з новими вікнами існує бажання довести до максимуму скляну поверхню вікна. Таким чином, при заданих розмірах віконної коробки, наприклад при вбудовуванні у старий будинок, для створного переплетення існує передумова її конструювання з як можна меншим поперечним перерізом. У зв'язку з необхідністю збереження мінімальних розмірів створного переплетення відомі створні переплетення оптимізовані лише щодо низького коефіцієнта теплопередачі. Однак через розглянуту як більше важливу вимогу високої теплоізоляції такі відомі створні переплетення не мають бажаної стабільності. Така ж проблема існує й у випадку з роздільними рамами. У публікації DE 198 43 049 A1 розкрите створне переплетення із тришаровою системою теплоізоляції. Між потрійним теплозахисним заскленням і системою теплоізоляційних шарів розташовані розпірки для утримання засклення у створному переплетенні. У публікації DE 100 58 639 A1 розкрите створне переплетення зі структурою шарів типу "сендвіч". Між структурою шарів типу "сендвіч" і багатошаровим віконним склом розташована утримуюча скло планка, що містить корковий шар для утримання багатошарового віконного скла. За допомогою коркового шару утворення містків холоду зменшується. На противагу цьому, задачею даного винаходу є створення створного переплетення для скляного вікна або скляних дверей і роздільної рами, які оптимізовані щодо теплоізоляції й стабільності. Це завдання вирішене за допомогою створного переплетення для скляного вікна або скляних дверей з ознаками пункту 1 формули винаходу й роздільної рами з ознаками пункту 17 формули винаходу. Створне переплетення для скляного вікна або скляних дверей відповідно до винаходу має розташовану між двома дерев'яними профілями систему шарів ізоляційного матеріалу. Система шарів ізоляційного матеріалу має щонайменше перший ізоляційний шар, який розрахований на високу міцність, і щонайменше другий ізоляційний шар, який розрахований на високу теплоізоляцію. Між двома дерев'яними профілями по суті перпендикулярно напрямку довжини системи шарів ізоляційного матеріалу простягається бічний ізоляційний шар, який розрахований на високу теплоізоляцію. Створне переплетення відповідно до винаходу має ту перевагу, що система шарів ізоляційного матеріалу разом з бічним ізоляційним шаром забезпечує можливість низького коефіцієнта теплопередачі. Додатково, насамперед, за рахунок бічного ізоляційного шару й передбачення ізоляційних матеріалів з різною структурою забезпечується можливість високої міцності створного переплетення. Крім того, за рахунок компактної конструкції структури створного переплетення відповідно до винаходу може бути реалізована віконна система з малою конструктивною глибиною, тобто з тонкими профілями. Такі віконні системи з малою конструктивною глибиною при високій теплоізоляції й у той же час із високою твердістю рами бажані, насамперед, для вікон, які вбудовуються у старі будинки, тому що у таких старих будинках первісний розмір вікон, у більшості випадків, є малим, і тому розмір віконного скла повинен підтримуватися максимальним. Створне переплетення відповідно до винаходу відповідає цим вимогам. Створне переплетення відповідно до винаходу може також з користю застосовуватися й у теплоізольованих нових будинках. Крім того, конструкція відповідно до винаходу може застосовуватися для створного переплетення у конструктивному елементі, що вбудовується. Перевага цього полягає у не застосуванні напівфабрикату, що перед вбудовуванням у будинок ще потрібно зібрати. Крім того, завдяки конструкції створного переплетення відповідно до винаходу можна виготовляти створні переплетення стандартних розмірів при максимальній площі поверхні 1 UA 101161 C2 5 10 15 20 25 30 35 40 45 50 55 60 віконного скла, оптимізованій теплоізоляції й оптимізованій міцності. За рахунок того, що оптимізоване створне переплетення все-таки має стандартні розміри, воно є сумісним з наявними на ринку асортиментами комплектуючих або ж оснащення, наприклад жалюзі або системами сонцезахисту. Ще одна перевага полягає в тому, що створне переплетення при високій теплоізоляції й високій міцності не має збільшеної ваги у порівнянні з відомими створними рамами. Монтажники вікон можуть розраховувати на те, що вони можуть простим способом вмонтувати вікна у будинки. При монтажі вага вікна має вирішальне значення для тривалості вбудовування у будинок. Завдяки тому, що відповідно до винаходу вага створного переплетення є невеликою, при вбудовуванні вікна можна відмовитися від використання транспортних або утримуючих механізмів. Крім того, не відбувається збільшення транспортних витрат. В одній кращій формі здійснення даного винаходу система шарів ізоляційного матеріалу має третій ізоляційний шар, який розрахований на високу міцність, при цьому другий ізоляційний шар розташований між першим і третім ізоляційним шаром. Такий третій ізоляційний шар, який розрахований на високу міцність, надає створному переплетенню додаткову стабільність. Експерименти й вимірювання показали, що, насамперед, комбінація з системи ізоляційних шарів із двома розташованими зовні ізоляційними шарами, які розраховані на високу міцність, другим, розташованим між ними ізоляційним шаром, який розрахований на високу теплоізоляцію, і ще одного, розташованого збоку, ізоляційного шару, який розрахований на високу теплоізоляцію, забезпечують оптимальне сполучення теплоізоляції й міцності. Переважно, третій ізоляційний шар вставлений у паз в одному з обох дерев'яних профілів. За рахунок передбачення паза в одному з обох зовнішніх дерев'яних профілів третій шар і, тим самим, вся система шарів ізоляційного матеріалу, може бути стабільно зафіксований у створному переплетенні. Це дає ще одну перевагу щодо стабільності створного переплетення відповідно до винаходу. Відповідно до однієї кращої форми здійснення даного винаходу бічний ізоляційний шар прилягає щонайменше до першого й другого або другого й третього ізоляційного шару й закриває щонайменше один з бічних стиків між першим і другим або другим і третім ізоляційним шаром. Отже, бічний ізоляційний шар розташований уздовж стиків, тобто місць з'єднання окремих шарів "сендвіч»- структури системи шарів ізоляційного матеріалу. Місця з'єднання між окремими шарами системи шарів ізоляційного матеріалу відносно теплоізоляції й міцності є самими слабкими місцями. За рахунок розташування бічного ізоляційного шару на цих місцях з'єднання підвищується теплоізоляція й міцність у місцях з'єднання й, тим самим, у всій системі. Отже, бічний ізоляційний шар забезпечує, по-перше, підвищену міцність і, по-друге, підвищену теплоізоляцію. Крім того, за рахунок закриття стиків запобігається проникнення вологи й комах у стики. Щоб додатково підвищити стабільність і теплоізоляцію конструкції відповідно до винаходу, бічний ізоляційний шар і ізоляційні шари системи ізоляційних шарів переважно міцно з'єднані за допомогою клеючої речовини. У випадку з клеючою речовиною переважно мова йде про 1компонентний поліуретановий клей і/або про 2-компонентний полівінілацетатний клей, що також відомий як білий клей. Відповідно до однієї кращої форми здійснення винаходу бічний ізоляційний шар розташований між заскленням скляного вікна або скляних дверей і системою шарів ізоляційного матеріалу. Таким чином, бічний ізоляційний шар у вбудованому стані у створному переплетенні забезпечує теплоізоляцію між зовнішнім простором і внутрішнім простором. Бічний ізоляційний шар, насамперед, закриває спрямовані при закритому вікні назовні бічні стики системи шарів ізоляційного матеріалу й, тим самим, забезпечує переважну теплоізоляцію. Відповідно до одного вдосконалення даного винаходу між бічним ізоляційним шаром і заскленням скляного вікна або скляних дверей розташовані розпірні елементи. Ці розпірні елементи надають конструкції створного переплетення додаткову міцність. Існує також можливість склеювання скла. Це забезпечує додаткову стабільність, тому що скло приймає на себе, поряд з іншими елементами, статику. Далі, ізоляційні шари системи шарів ізоляційного матеріалу переважно міцно з'єднані один з одним за допомогою клеючої речовини. У випадку з клеючою речовиною переважно мова може знову йти про 1-компонентний поліуретановий клей і/або про 2-компонентний полівінілацетатний клей, що також відомий як білий клей. Щоб створне переплетення можна було виготовити більше простим способом, система шарів ізоляційного матеріалу, щонайменше частково, на своїй протилежній бічному ізоляційному шару стороні покрита третім дерев'яним профілем. Також переважно, що при виготовленні створне переплетення оброблене фрезою щонайменше у місцях, в яких воно має 2 UA 101161 C2 5 10 15 20 25 30 35 40 45 50 55 60 дерев'яне обшивання. У принципі, дерев'яне обшивання має ту перевагу, що бажана зовнішня форма створного переплетення може бути отримана більше простим способом, чим, наприклад, при пластмасовому обшиванні. Це обґрунтовано тим, що дерево простіше піддається обробці й формуванню, чим пластмаса або ізоляційний матеріал. Крім того, для обробки дерев'яного обшивання, наприклад фрезою, можуть застосовуватися більше прості, тобто більше дешеві, інструменти, чим при обробці пластмаси. Це знижує витрати на виготовлення. Крім того, для фрезерування частин дерев'яного обшивання потрібно менше часу, чим при обробці пластмаси. Це дає ще одну перевагу у плані витрат при виготовленні створного переплетення відповідно до винаходу у порівнянні з відомими структурами створного переплетення. Даний винахід не обмежений обробкою дерева фрезеруванням. У принципі, може застосовуватися будь-який вид обробки дерева, що надає дерев'яним профілям бажану форму. Відповідно до одного вдосконалення даного винаходу третій ізоляційний шар на своїй протилежній бічному ізоляційному шару стороні має паз, у якому розташовані віконна фурнітура, при цьому назовні віконна фурнітура закрита кришкою. За рахунок розташування віконних приладів у пазу третього ізоляційного шару забезпечується можливість компактної конструкції створного переплетення. Кришка втримує віконну фурнітуру у пазу. Згідно ще одній кращій формі здійснення даного винаходу створне переплетення має також знімну алюмінієву раму, що при закритому скляному вікні або ж закритих скляних дверях за допомогою двох ущільнювальних елементів забезпечує зовнішнє закриття області між заскленням і алюмінієвою рамою, що належить до створного переплетення віконної коробки. Відповідно до цієї кращої форми здійснення пропонується деревинно-алюмінієве створне переплетення, в якому алюмінієва рама, що піддана постійному впливу атмосферних умов, може бути простим чином знята й замінена. Для цього, переважно, під алюмінієвою рамою розташований поворотний з'єднувач, що входить у контактне зачеплення зі зовнішнім дерев'яним профілем. Шляхом повороту поворотного з'єднувача алюмінієва рама може бути від'єднана й знята зі створного переплетення. Завдяки цьому стає простим чином можливо робити чищення створного переплетення й/або заміну потьмянілого віконного скла. Даний винахід не обмежений з'єднанням за допомогою поворотного з'єднувача. У принципі, може бути застосований будь-який кріпильний механізм, що забезпечує можливість знімання алюмінієвої рами. Згідно ще одній кращій формі здійснення даного винаходу прилягаючий до першого ізоляційного шару дерев'яний профіль має зливальну полицю. Завдяки зливальній полиці стає можливим кращий відвід води зі створного переплетення. Цим забезпечується оптимальний відвід води зі засклення. Щодо ізоляційних шарів, перший і третій ізоляційний шар може складатися з 3 високоміцного на стиск поліуретанового твердого пінопласту з об'ємною щільністю від 400 кг/м 3 до 600 кг/м , а другий і бічний ізоляційний шар з поліуретанового твердого пінопласту з 3 3 об'ємною щільністю від 60 кг/м до 200 кг/м . Переважно, перший і третій ізоляційний шар складаються з високоміцного на стиск поліуретанового твердого пінопласту з об'ємною 3 щільністю приблизно 450 кг/м , а другий і бічний ізоляційний шар - з поліуретанового твердого 3 пінопласту з об'ємною щільністю приблизно 80 кг/м . Експерименти показали, що 3 поліуретановий твердий пінопласт із об'ємною щільністю приблизно 450 кг/м забезпечує оптимальну для створного переплетення міцність, а поліуретановий твердий пінопласт із 3 об'ємною щільністю приблизно 80 кг/м забезпечує можливість оптимальної теплоізоляції при низькій величині U. Однак ці дані за об'ємною щільністю не обмежені точно зазначеними величинами. Для фахівця є очевидним, що у рамках винаходу можливі незначні відхилення. Щодо геометрії ізоляційних шарів, перший ізоляційний шар має, переважно, глибину шару приблизно 11 мм, другий ізоляційний шар - глибину шару приблизно 7,5 мм, третій ізоляційний шар - глибину шару приблизно 18,5 мм, а бічний ізоляційний шар - глибину шару приблизно 11 мм. Далі, переважно, перший, другий і третій ізоляційний шар має ширину шару приблизно 30 мм або 65 мм, а бічний ізоляційний шар - ширину шару приблизно 37 мм або 33 мм. Завдяки цим геометричним розмірам ізоляційних шарів є можливим розміщення системи ізоляційних шарів у стандартному вікні при максимальному розмірі віконного скла, тобто мінімальному розмірі створного переплетення, при цьому забезпечується можливість високої міцності й гарної теплоізоляції. Для фахівця є очевидним, що у рамках винаходу можливі незначні відхилення. Додатково до гарної теплоізоляції й високої міцності, завдяки конструкції створного переплетення відповідно до винаходу забезпечується можливість гарного відводу води зі засклення. Крім того, ізоляційні шари захищені від проникнення комах. У відомих створних 3 UA 101161 C2 5 10 15 20 25 30 35 40 45 50 55 переплетеннях для відводу води необхідні отвори, які виходять назовні, через які комахи можуть проникати у створне переплетення й з роками зруйнувати ізоляційні шари. Для відводу води зі створного переплетення відповідно до винаходу не потрібні отвори в ізоляційних шарах, що забезпечує можливість гарної задньої вентиляції. Крім того, алюмінієва рама закріплена на створному переплетенні без клеючої речовини, так що можлива проста заміна віконного скла. Алюмінієва рама міцно закріплена на створному переплетенні й залишається вільно конфігуруємою. Наприклад, на алюмінієвій рамі можуть бути простим чином установлені кутові з'єднувачі. Крім того, даний винахід відноситься до роздільної рами для віконної системи зі створним переплетенням, з розташованою між двома дерев'яними профілями системою шарів ізоляційного матеріалу, при цьому система шарів ізоляційного матеріалу має щонайменше перший ізоляційний шар, який розрахований на високу міцність, щонайменше другий ізоляційний шар, який розрахований на високу теплоізоляцію, і щонайменше третій ізоляційний шар, який розрахований на високу міцність, при цьому другий ізоляційний шар розташований між першим і третім ізоляційним шаром. Крім того, даний винахід відноситься до віконної системи з роздільною рамою відповідно до винаходу й стосовної до неї створним переплетенням відповідно до винаходу. Далі винахід, як приклад, пояснюється з посиланням на прикладені фігури. Показано на: Фіг. 1: вид у розрізі запропонованого вікна, що складається зі створного переплетення й віконної коробки; Фіг. 2: вид у розрізі представленого на фіг. 1 створного переплетення відповідно до винаходу; Фіг. 3: вид у розрізі представленої на фіг. 1 віконної коробки відповідно до винаходу; і Фіг. 4: вид у розрізі ще одного представленого на фіг. 1 створного переплетення відповідно до винаходу. Для однакових елементів на кресленнях використовуються однакові посилальні позначення. На фіг. 1 показана приблизна форма виконання вікна відповідно до винаходу. Вікно містить створне переплетення 1 і віконну коробку 2. Створне переплетення 1 відповідно до винаходу для скляного вікна або скляних дверей складається з розташованого при закритому вікні на зовнішній стороні дерев'яного профілю 3 і зверненого у внутрішній простір дерев'яного профілю 4. У випадку з деревом мова йде, переважно, про деревину хвойних порід. Також, може використовуватися деревина листяних порід. Між обома дерев'яними профілями 3 і 4 розташована система шарів ізоляційного матеріалу, що містить перший ізоляційний шар 5, другий ізоляційний шар 6 і третій ізоляційний шар 7. Збоку біля системи 5, 6, 7 шарів ізоляційного матеріалу між системою 5, 6, 7 шарів ізоляційного матеріалу й трьома віконними стеклами 19, 20, 21 розташований бічний ізоляційний шар 8. Даний винахід не обмежений трьома віконними стеклами. Також можливе застосування двох віконних стекол. Перший ізоляційний шар 5 і третій ізоляційний шар 7 складаються з ізоляційного матеріалу А, який розрахований на високу міцність. Другий ізоляційний шар 6 і бічний ізоляційний шар 8 складаються з ізоляційного матеріалу В, який розрахований на високу теплоізоляцію. Три ізоляційних шари 5, 6, 7 міцно з'єднані один з одним за допомогою клеючої речовини. Бічний ізоляційний шар 8 також за допомогою клеючої речовини приєднаний до бічної поверхні першого ізоляційного шару 5, бічної поверхні другого ізоляційного шару 6 і частин бічної поверхні третього ізоляційного шару 7. Як видно на фіг. 1, бічний ізоляційний шар 8 закриває місця з'єднання між першим ізоляційним шаром 5 і другим ізоляційним шаром 6 або ж між другим ізоляційним шаром 6 і третім ізоляційним шаром 7. Таким чином, самі слабкі щодо теплоізоляції й міцності місця системи 5, 6, 7 шарів ізоляційного матеріалу закриваються бічним ізоляційним шаром 8. Дерев'яний профіль 3 за допомогою клеючої речовини з'єднаний з першим ізоляційним шаром 5 і бічним ізоляційним шаром 8. Дерев'яний профіль 3 додатково має зливальну полицю 39 для відводу води. Також і дерев'яний профіль 4 за допомогою клеючої речовини з'єднаний з третім ізоляційним шаром 7 і бічним ізоляційним шаром 8. Додатково, дерев'яний профіль 4 має паз, у якому розташований третій ізоляційний шар 7. Це надає структурі додаткову стабільність. На протилежній бічному профілю 8 стороні система 5, 6, 7 шарів ізоляційного матеріалу має ще один дерев'яний профіль 11. Цей дерев'яний профіль 11 за допомогою клеючої речовини закріплений на першому ізоляційному шарі 5 і другому ізоляційному шарі 6. У третьому ізоляційному шарі 7 знаходиться паз, у якому розташована віконна фурнітура 9. Паз або ж віконна фурнітура 9 закриваються кришкою 10. 4 UA 101161 C2 5 10 15 20 25 30 35 40 45 50 55 У проміжному просторі 18 між бічним ізоляційним шаром 8 і віконними стеклами 19, 20, 21 знаходяться два розпірних елементи (не показані). Віконні стекла 19, 20, 21 на своїх кінцях мають ізоляційні елементи 22 і наконечники 23. Віконні стекла 19, 20, 21 за допомогою ущільнювального елемента 16 з'єднані з нижнім дерев'яним профілем 4, а за допомогою ущільнювального елемента 15 - з алюмінієвою рамою 12. У вільному просторі 14 під алюмінієвою рамою 12 розташований додатковий ізоляційний матеріал С. Алюмінієва рама 12 за допомогою поворотного з'єднувача 13 з'єднана з можливістю знімання зі створним переплетенням 1. Поворотний з'єднувач 13 через проміжний елемент 29 входить у контактне зачеплення з верхнім дерев'яним профілем 3. Шляхом повороту поворотного з'єднувача 13 алюмінієва рама 12 може бути простим чином знята зі створного переплетення 1. Алюмінієва рама 12 не склеєна зі створним переплетенням 1. Віконна коробка 2 з'єднана зі створним переплетенням 1 через ущільнювальні елементи 17, 24, 27. Віконна коробка 2 складається з обрамленої двома дерев'яними профілями 32 і 37 системи шарів ізоляційного матеріалу з першим ізоляційним шаром 33, другим ізоляційним шаром 34 і третім ізоляційним шаром 35. Перший 33 і третій ізоляційний шар 35 складаються з ізоляційного матеріалу А, який розрахований на високу міцність. Розташований між ними другий ізоляційний шар 34 складається з ізоляційного матеріалу В, який розрахований на високу теплоізоляцію. Збоку на системі 33, 34, 35 шарів ізоляційного матеріалу розташовані два дерев'яних профілі 36 і 38. Дерев'яні профілі 32, 36, 37, 38 і ізоляційні шари 33, 34, 35 міцно з'єднані один з одним за допомогою клеючої речовини. Ущільнювальний елемент 27 за допомогою пресової посадки закріплений у пазу дерев'яного профілю 38. Алюмінієва рама 25 віконної коробки 2 за допомогою поворотного з'єднувача 28 через розпірний елемент 31 з'єднана з дерев'яним профілем 32. За допомогою поворотного з'єднувача 28 алюмінієва рама 25 може бути простим чином знята з віконної коробки 2. Під алюмінієвою рамою 25 перебувають вільні простори 26 і 30. Алюмінієва рама 25 не склеєна з віконною коробкою 2. Як видно на фіг. 1, створне переплетення відповідно до винаходу при закритому вікні не має вихідного назовні отвору. Завдяки цьому комахи не можуть проникати у створне переплетення й руйнувати ізоляційні шари. Отже, створне переплетення відповідно до винаходу оптимізоване й відносно довговічності. На фіг. 2 показаний вид у розрізі представленого на фіг. 1 створного переплетення 1. З фіг. 2 стає також ясним виготовлення створного переплетення 1. При цьому товсті зовнішні лінії відображають неопрацьовану форму, а тонкі пунктирні лінії - остаточну форму створного переплетення. Для виготовлення створного переплетення 1 ізоляційні шари 5, 6 і 7' міцно з'єднуються один з одним за допомогою клеючої речовини. Потім бічний ізоляційний шар 8' за допомогою клеючої речовини міцно закріплюється збоку на ізоляційних шарах 5, 6 і 7'. Дерев'яні профілі 3', 11' і 4' встановлюються як обшивання навколо частин ізоляційних шарів 5', 6', 7' і 8'. Для виготовлення остаточної форми створного переплетення 1, спочатку відфрезеровується дерев'яний профіль 4', так що залишається показана на фіг. 2 пунктирною лінією остаточна форма 4. Як наступна стадія дерев'яний профіль 11' обробляється фрезою, так що виникає дерев'яний профіль 11. Додатково, у третьому ізоляційному шарі 7' вибирається паз, так що виникає профіль третього ізоляційного шару 7. Як наступна стадія бічний ізоляційний шар 8' обробляється так, що виникає профіль бічного ізоляційного шару 8. Як остання стадія за допомогою фрези обробляється дерев'яний профіль 3', так що виникає дерев'яний профіль 3. Таким чином, за допомогою фрези простим способом може бути виготовлений остаточний профіль створного переплетення. Оскільки більшість зовнішніх профілів складаються з дерева, можна відмовитися від дорогих інструментів, наприклад таких, які необхідні для обробки пластмаси. За рахунок простої можливості обробки дерева можливе недороге й оптимізоване за часом виготовлення створного переплетення. Крім того, на фіг. 2 зазначені розміри кращої форми виконання створного переплетення у міліметрах. На фіг. 3 показаний вид у розрізі представленої на фіг. 1 віконної коробки 2. З фіг. 3 стає зрозумілим виготовлення віконної коробки 2. При цьому товсті зовнішні лінії відображають неопрацьовану форму, а тонкі пунктирні лінії остаточну форму віконної коробки. Аналогічно представленому на фіг. 2 створному переплетенню, для виготовлення віконної коробки 2 три ізоляційних шари 33, 34, 35 склеюються один з одним. У випадку з ізоляційними шарами 33 і 35 мова йде про ізоляційні шари, які розраховані на високу міцність, а у випадку з ізоляційним шаром 34 мова йде про ізоляційний шар, який розрахований на високу теплоізоляцію. Потім, за допомогою клеючої речовини дерев'яні профілі 32', 36', 37', 38' закріплюються навколо системи 33, 34, 35 шарів ізоляційного матеріалу. За допомогою фрези по дереву дерев'яним профілям 5 UA 101161 C2 5 10 15 20 25 30 35 40 45 50 55 32', 36', 37', 38' надаються бажані форми 32, 36, 37, 38. Крім того, на фіг. 3 зазначені розміри кращої форми виконання віконної коробки у міліметрах. На фіг. 4 показаний альтернативний вид у розрізі створного переплетення 1 згідно фіг. 1. Створне переплетення згідно фіг. 4 в основному відповідає створному переплетенню згідно фіг. 2, при цьому розміри дерев'яних профілів і ізоляційних шарів відрізняються. І в цьому випадку, товсті зовнішні лінії відображають неопрацьовану форму, а тонкі пунктирні лінії - остаточну форму створного переплетення після обробки, наприклад фрезою. На фіг. 4 зазначені розміри створного переплетення або ж дерев'яних профілів і ізоляційних шарів у міліметрах. Як виявляється з фіг. 2, 3 і 4, створне переплетення 1 і віконна коробка 2 можуть бути виготовлені недорогим способом, насамперед за допомогою дерев'яного обшивання, тому що можна відмовитися від дорогих обробних інструментів. За допомогою даного винаходу є можливим виготовлення високо теплоізольованої віконної системи з роздільною рамою й створним бруском, які на додаток до високої теплоізоляції мають оптимізовану міцність. ФОРМУЛА ВИНАХОДУ 1. Створне переплетення (1) для скляного вікна (19, 20, 21) або скляних дверей з розташованою між двома дерев'яними профілями (3, 4) системою шарів ізоляційного матеріалу, при цьому система шарів ізоляційного матеріалу має щонайменше перший ізоляційний шар (5), який розрахований на високу міцність, і щонайменше другий ізоляційний шар (6), який розрахований на високу теплоізоляцію, при цьому між системою (5, 6) шарів ізоляційного матеріалу й скляним вікном (19, 20, 21) або скляними дверима розташовані розпірки, яке відрізняється тим, що між двома дерев'яними профілями (3, 4) по суті перпендикулярно напрямку довжини системи (5, 6) шарів ізоляційного матеріалу простягається додатковий бічний ізоляційний шар (8), який розрахований на високу теплоізоляцію, при цьому додатковий бічний ізоляційний шар (8) розташований між системою (5, 6) шарів ізоляційного матеріалу й розпірками. 2. Створне переплетення за п. 1, в якому система шарів ізоляційного матеріалу має, крім того, третій ізоляційний шар (7), який розрахований на високу міцність, при цьому другий ізоляційний шар (6) розташований між першим ізоляційним шаром (5) і третім ізоляційним шаром (7). 3. Створне переплетення за п. 2, в якому третій ізоляційний шар (7) вставлений у паз одного з обох дерев'яних профілів (4). 4. Створне переплетення за пп. 1-3, в якому бічний ізоляційний шар (8) прилягає щонайменше до першого ізоляційного шару (5) і другого ізоляційного шару (6) або до другого ізоляційного шару (6) і третього ізоляційного шару (7) і закриває щонайменше один з бічних стиків між першим ізоляційним шаром (5) і другим ізоляційним шаром (6) або другим ізоляційним шаром (6) і третім ізоляційним шаром (7). 5. Створне переплетення за п. 1-3, в якому бічний ізоляційний шар (8) і ізоляційні шари системи (5, 6, 7) шарів ізоляційного матеріалу міцно з'єднані за допомогою клеючої речовини. 6. Створне переплетення за одним із пп. 1-5, в якому бічний ізоляційний шар (8) розташований між заскленням (19, 20, 21) вікна або двері й системою (5, 6, 7) шарів ізоляційного матеріалу. 7. Створне переплетення за одним із пп. 1-6, в якому між бічним ізоляційним шаром (5, 6, 7) і заскленням (19, 20, 21) скляного вікна або скляних дверей розташовані розпірні елементи. 8. Створне переплетення за одним із пп. 1-7, в якому ізоляційні шари системи (5, 6, 7) шарів ізоляційного матеріалу міцно з'єднані один з одним за допомогою клеючої речовини. 9. Створне переплетення за одним із пп. 1-8, в якому система (5, 6, 7) шарів ізоляційного матеріалу щонайменше частково на своїй протилежній бічному ізоляційному шару (8) стороні закрита третім дерев'яним профілем (11). 10. Створне переплетення за одним із пп. 1-9, в якому створне переплетення (1) при виготовленні було оброблене фрезою щонайменше у тих місцях, в яких воно має дерев'яне обшивання (3, 4, 11). 11. Створне переплетення за одним із пп. 1-10, в якому третій ізоляційний шар (7) на своїй протилежній бічному ізоляційному шару (8) стороні має паз, у якому розташована віконна фурнітура (9), при цьому віконна фурнітура (9) назовні закрита кришкою (10). 12. Створне переплетення за одним із пп. 1-11, також зі знімною алюмінієвою рамою (12), яка при закритому скляному вікні або ж закритих скляних дверях за допомогою двох ущільнювальних елементів (15, 24) забезпечує зовнішнє закриття області між заскленням (19, 20, 21) і алюмінієвою рамою (25), що належить до створного переплетення віконної коробки (2). 13. Створне переплетення за одним із пп. 1-12, в якому прилягаючий до першого ізоляційного шару (5) дерев'яний профіль (3) має зливальну полицю (39). 6 UA 101161 C2 5 10 14. Створне переплетення за одним із пп. 1-13, в якому перший ізоляційний шар (5) і третій ізоляційний шар (7) складаються з високоміцного на стиск поліуретанового твердого пінопласту 3 3 3 з об'ємною щільністю від 400 кг/м до 600 кг/м , насамперед 450 кг/м , а другий ізоляційний шар (6) і бічний ізоляційний шар (8) - з поліуретанового твердого пінопласту з об'ємною щільністю 3 3 3 від 60 кг/м до 200 кг/м , насамперед 80 кг/м . 15. Створне переплетення за одним із пп. 1-14, в якому перший ізоляційний шар (5) має глибину шару приблизно 11 мм, другий ізоляційний шар (6) - глибину шару приблизно 7,5 мм, третій ізоляційний шар (7) - глибину шару приблизно 18,5 мм, а бічний ізоляційний шар (8) - глибину шару приблизно 11 мм. 16. Створне переплетення за одним із пп. 1-15, в якому перший ізоляційний шар (5), другий ізоляційний шар (6) і третій ізоляційний шар (7) мають ширину шару приблизно 30 мм або 65 мм, а бічний ізоляційний шар (8) - ширину шару приблизно 37 мм або 33 мм. 7 UA 101161 C2 8 UA 101161 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
