Рама віконна

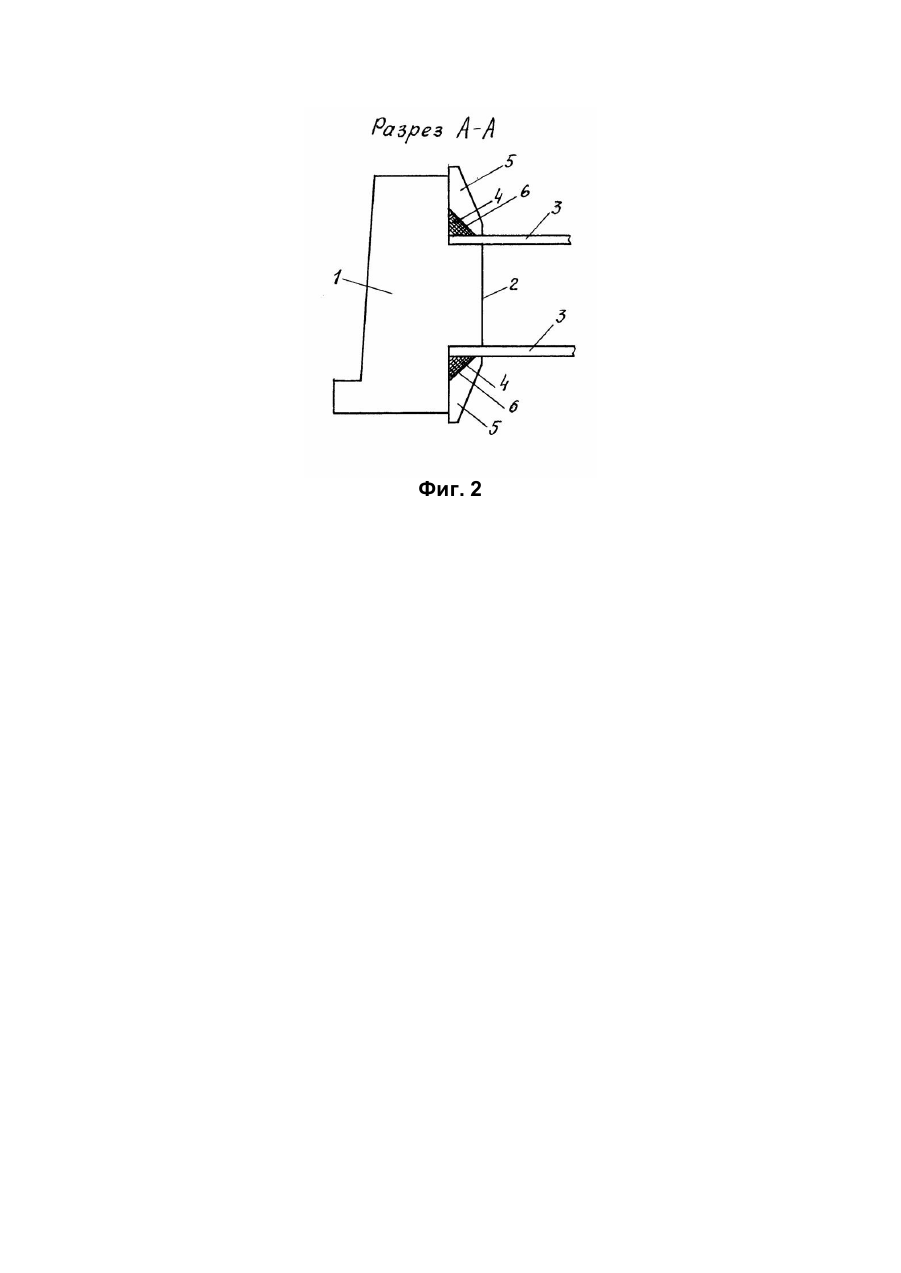

Описываемое изобретение относится к области строительства, в частности к жилищно-гражданскому строительству и может быть использовано при строительстве жилых и служебных зданий. Известная оконная рама, состоящая из деревянных брусков, связанных угловыми соединениями, внутренние кромки брусков выполнены с пазом, а в одном бруске паз соединен щелью с внешней кромкой бруска. Через щель в пазы рамы опуще ны и закреплены резиновыми прокладками враспор стекла [1]. Недостатком указанного устройства есть ненадежность герметичного соединения стекол с брусками, а также сложность монтажа стекол и прокладок. Также известная оконная рама, состоящая из двух рам, каждая из которых состоит из деревянных брусков, связанных угловыми соединениями, внутренние кромки брусков выполнены с четвертью, в которую герметично вставлены стекла и прикреплены к брускам штапиками, а рамы соединены между со бой через прокладку с помощью петель и винтов [2]. Недостатком указанного устройства является сложность изготовления конструкции: изготовление двух рам, установка дополнительных петель, стяжных винтов, а также ненадежность герметичности конструкции. Задачей изобретения является создание оконной рамы с низкой теплопроводностью, которая позволит снизить поте ри тепла через оконный проем. Поставленная задача достигается тем, что оконная рама, включающая деревянные бруски, связанные угловыми соединениями, двойные стекла, гер метически соединенные с кромками брусков и прикрепленные к брускам штапиками, отличающаяся тем, что внутренние кромки брусков выполнены с гребнем, на который с двух сторон оперты стекла, по периметру которых вы полнен герметичный шов тре угольного профи ля, а шта пики выполнены с фаской, в которой размещен шов. Предложенный в заявке герметичный шов треугольного профи ля, который выполняется по установленному стеклу, исключает вытекание герметика в межстекольное пространство, а также обеспечивает надежность герметизации, так как шов одним кате том примыкает к стеклу, другим – к кромке рамы и визуально поддается осмотру в процессе выполнения, что и обеспечивает качество шва. Техническая сущность оконной рамы поясняется чертежом, на котором фиг. 1 – общий вид рамы; фиг. 2 – сечение по А–А. Оконная рама состоит из брусков 1, связанных угловыми соединениями между со бой. Внутренние кромки брусков выполнены с гребнем 2, на кото рый с двух сторон оперты стекла 3, по периметру кото рых выполнен герметичный шов треугольного профи ля 4, соединивший стекла 3 с кромками брусков 1. Стекла 3 прикреплены к брускам 1 штапиками 5 с фаской 6, в которой размещен шов 4. Оконная рама используе тся следующим образом: в рез ульта те соз дания гермети чески замкнутого воз душного пространства между бр усками 1 и стеклами 3 оконная рама обладает низ кой теплопроводностью, что позво ляет сни зить поте ри тепла че рез оконный проем, заполненный такой рамой. При коэффи циенте теп лопроводности строитель ного кирпича l = 0,7 Вт/м × К и коэффи циенте теп лопроводности воз духа l = 0 ,034 Вт/м × К, для получения оконной рамы, по теплопроводности равноценной кирпичной сте не толщи ной 640 мм, что при нимается для расчетной температуры наружного воздуха 30оС, необхо димое расстояние между стек лами будет 640 x 0,034 0,7 l= = 31 мм. Предложенная конструкция оконной рамы отвечает требованиям поставленной задачи. Фиг. 1 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03
