Гнучковикористовуваний ящик

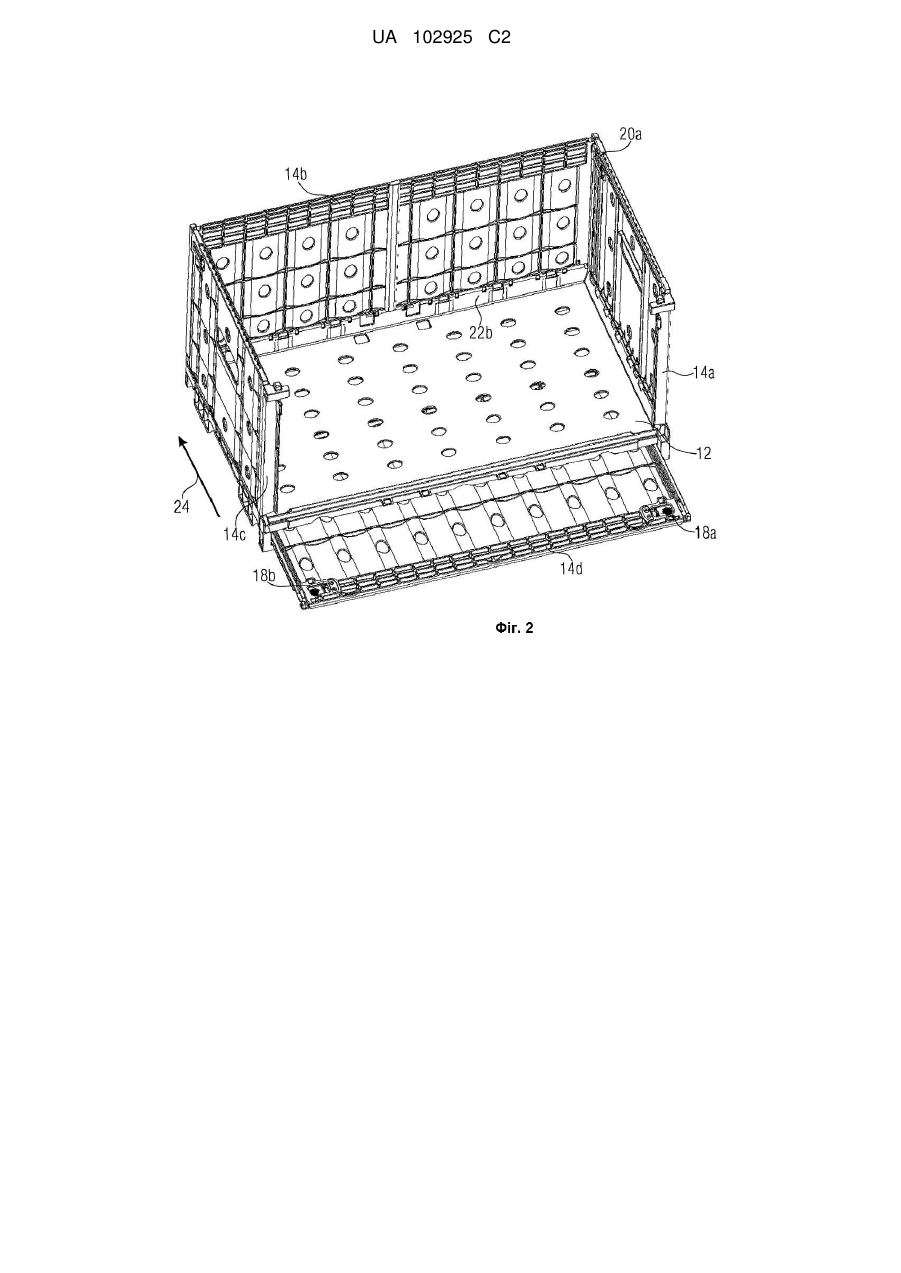

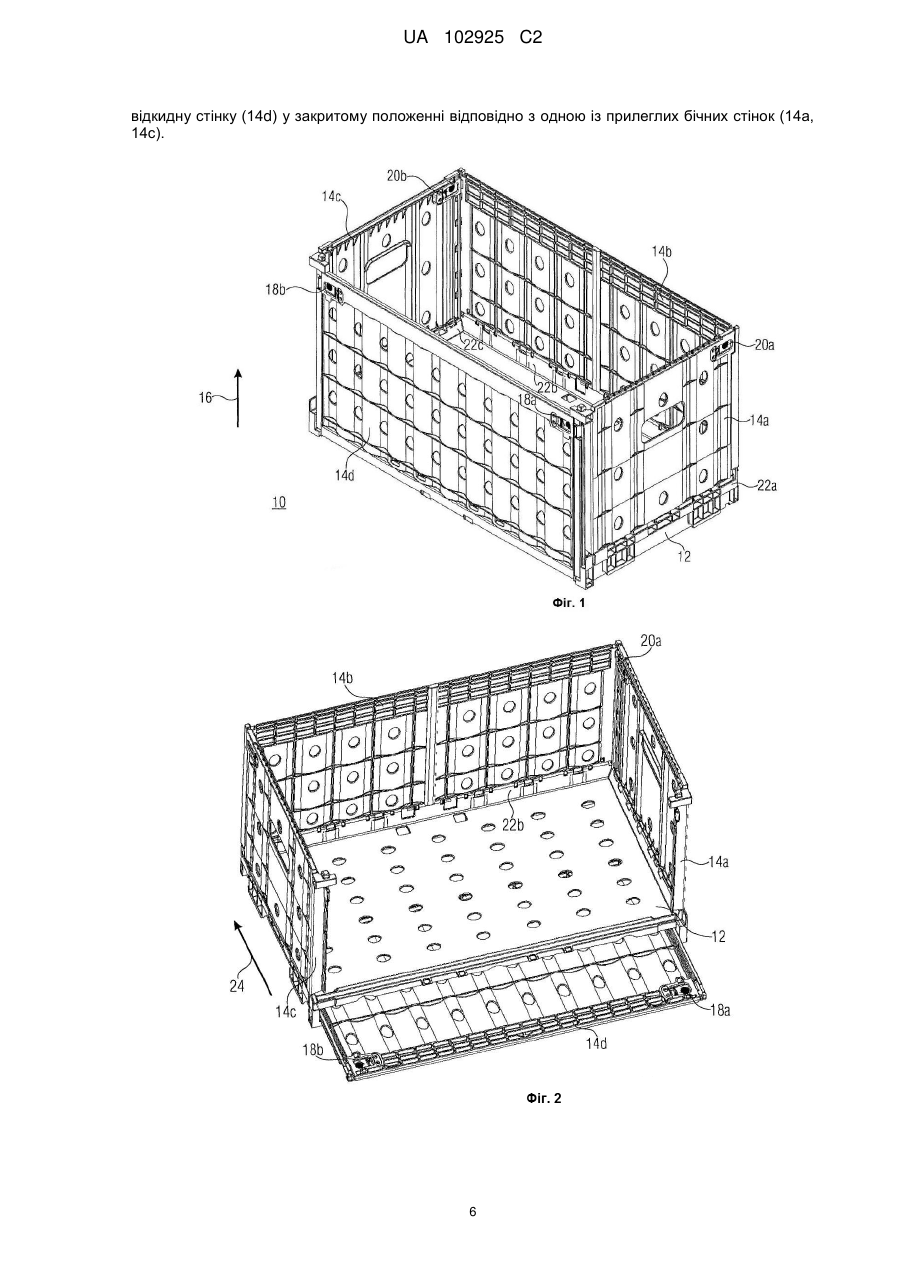

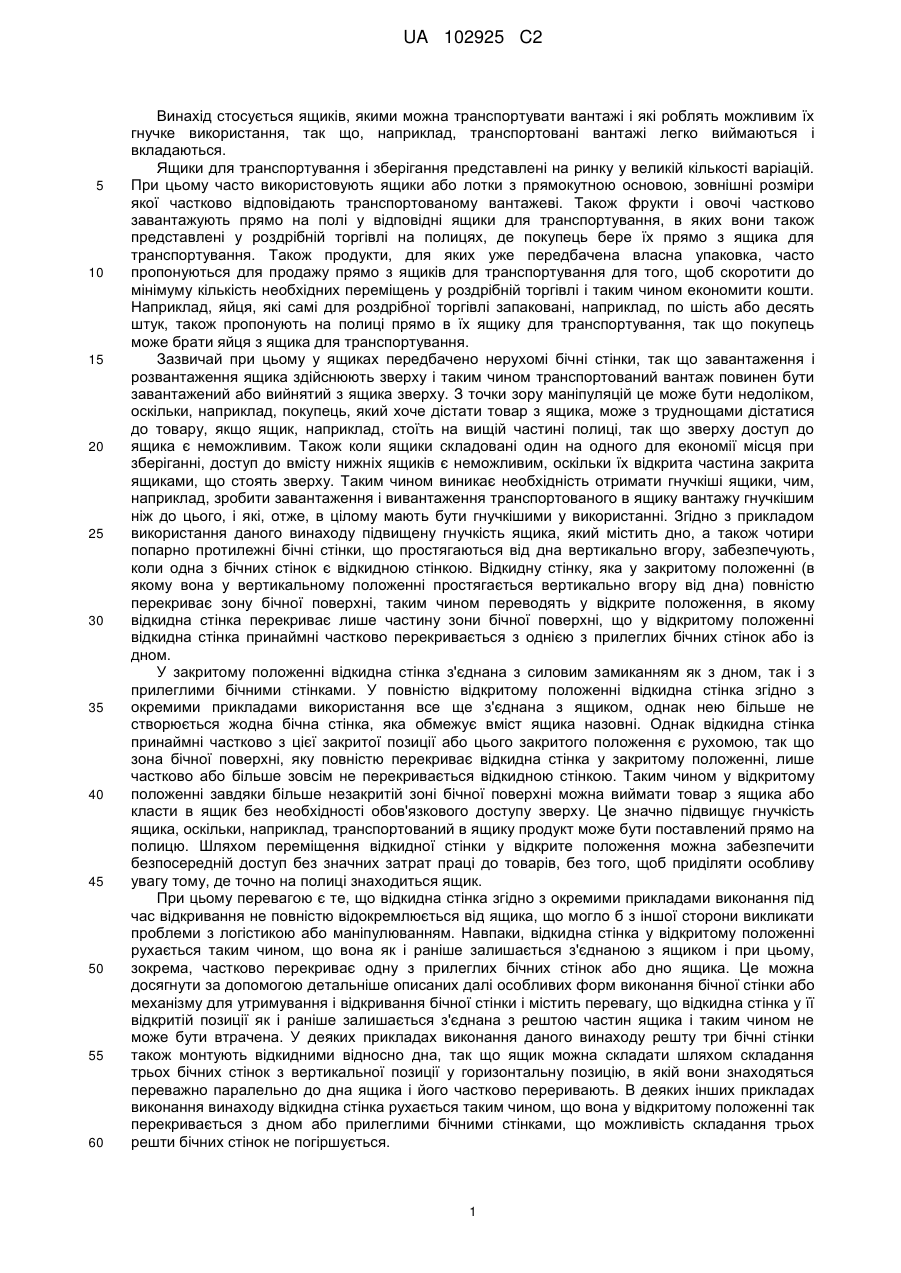

Реферат: Гнучковикористовуваний ящик (10) містить дно (12) і чотири попарно протилежні одна одній бічні стінки (14а, 14b, 14c, 14d), які простягаються у вертикальному напрямку (16) вгору. Одна з чотирьох бічних стінок (14a-14d) виконана як відкидна стінка (14d), яка у закритому положенні повністю перекриває зону бічної поверхні і у відкритому положенні, в якому відкидна стінка (14d) закриває лише частину зони бічної поверхні, є рухомою таким чином, що відкидна стінка (14d) у відкритому положенні принаймні частково перекривається однією із прилеглих бічних стінок (14а, 14с) або дном (12). UA 102925 C2 (12) UA 102925 C2 UA 102925 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ящиків, якими можна транспортувати вантажі і які роблять можливим їх гнучке використання, так що, наприклад, транспортовані вантажі легко виймаються і вкладаються. Ящики для транспортування і зберігання представлені на ринку у великій кількості варіацій. При цьому часто використовують ящики або лотки з прямокутною основою, зовнішні розміри якої частково відповідають транспортованому вантажеві. Також фрукти і овочі частково завантажують прямо на полі у відповідні ящики для транспортування, в яких вони також представлені у роздрібній торгівлі на полицях, де покупець бере їх прямо з ящика для транспортування. Також продукти, для яких уже передбачена власна упаковка, часто пропонуються для продажу прямо з ящиків для транспортування для того, щоб скоротити до мінімуму кількість необхідних переміщень у роздрібній торгівлі і таким чином економити кошти. Наприклад, яйця, які самі для роздрібної торгівлі запаковані, наприклад, по шість або десять штук, також пропонують на полиці прямо в їх ящику для транспортування, так що покупець може брати яйця з ящика для транспортування. Зазвичай при цьому у ящиках передбачено нерухомі бічні стінки, так що завантаження і розвантаження ящика здійснюють зверху і таким чином транспортований вантаж повинен бути завантажений або вийнятий з ящика зверху. З точки зору маніпуляцій це може бути недоліком, оскільки, наприклад, покупець, який хоче дістати товар з ящика, може з труднощами дістатися до товару, якщо ящик, наприклад, стоїть на вищій частині полиці, так що зверху доступ до ящика є неможливим. Також коли ящики складовані один на одного для економії місця при зберіганні, доступ до вмісту нижніх ящиків є неможливим, оскільки їх відкрита частина закрита ящиками, що стоять зверху. Таким чином виникає необхідність отримати гнучкіші ящики, чим, наприклад, зробити завантаження і вивантаження транспортованого в ящику вантажу гнучкішим ніж до цього, і які, отже, в цілому мають бути гнучкішими у використанні. Згідно з прикладом використання даного винаходу підвищену гнучкість ящика, який містить дно, а також чотири попарно протилежні бічні стінки, що простягаються від дна вертикально вгору, забезпечують, коли одна з бічних стінок є відкидною стінкою. Відкидну стінку, яка у закритому положенні (в якому вона у вертикальному положенні простягається вертикально вгору від дна) повністю перекриває зону бічної поверхні, таким чином переводять у відкрите положення, в якому відкидна стінка перекриває лише частину зони бічної поверхні, що у відкритому положенні відкидна стінка принаймні частково перекривається з однією з прилеглих бічних стінок або із дном. У закритому положенні відкидна стінка з'єднана з силовим замиканням як з дном, так і з прилеглими бічними стінками. У повністю відкритому положенні відкидна стінка згідно з окремими прикладами використання все ще з'єднана з ящиком, однак нею більше не створюється жодна бічна стінка, яка обмежує вміст ящика назовні. Однак відкидна стінка принаймні частково з цієї закритої позиції або цього закритого положення є рухомою, так що зона бічної поверхні, яку повністю перекриває відкидна стінка у закритому положенні, лише частково або більше зовсім не перекривається відкидною стінкою. Таким чином у відкритому положенні завдяки більше незакритій зоні бічної поверхні можна виймати товар з ящика або класти в ящик без необхідності обов'язкового доступу зверху. Це значно підвищує гнучкість ящика, оскільки, наприклад, транспортований в ящику продукт може бути поставлений прямо на полицю. Шляхом переміщення відкидної стінки у відкрите положення можна забезпечити безпосередній доступ без значних затрат праці до товарів, без того, щоб приділяти особливу увагу тому, де точно на полиці знаходиться ящик. При цьому перевагою є те, що відкидна стінка згідно з окремими прикладами виконання під час відкривання не повністю відокремлюється від ящика, що могло б з іншої сторони викликати проблеми з логістикою або маніпулюванням. Навпаки, відкидна стінка у відкритому положенні рухається таким чином, що вона як і раніше залишається з'єднаною з ящиком і при цьому, зокрема, частково перекриває одну з прилеглих бічних стінок або дно ящика. Це можна досягнути за допомогою детальніше описаних далі особливих форм виконання бічної стінки або механізму для утримування і відкривання бічної стінки і містить перевагу, що відкидна стінка у її відкритій позиції як і раніше залишається з'єднана з рештою частин ящика і таким чином не може бути втрачена. У деяких прикладах виконання даного винаходу решту три бічні стінки також монтують відкидними відносно дна, так що ящик можна складати шляхом складання трьох бічних стінок з вертикальної позиції у горизонтальну позицію, в якій вони знаходяться переважно паралельно до дна ящика і його частково переривають. В деяких інших прикладах виконання винаходу відкидна стінка рухається таким чином, що вона у відкритому положенні так перекривається з дном або прилеглими бічними стінками, що можливість складання трьох решти бічних стінок не погіршується. 1 UA 102925 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з окремими прикладами виконання цим досягають того, що відкидна стінка при відкриванні рухається в ту сторону дна, яка є протилежною до сторони, на якій знаходяться решта бічних стінок. В деяких прикладах виконання відкидну стінку переводять у відкидну позицію, в якій вона знаходиться паралельно на нижній стороні дна навпроти решти бічних стінок, де її фіксують або стопорять. Так при відкритій відкидній стінці решта бічних стінок може бути складена на поверхні дна, так що в результаті отримують компактно складений ящик, який у складеному положенні використовує мало місця і який можна транспортувати з економією коштів для того, щоб знову заповнити. Альтернативною можливістю переміщення відкидної стінки є її переведення у відкритому положенні під перекриття однієї з прилеглих бічних стінок, так що відповідну бічну стінку разом з відкидною стінкою складають на поверхню дна і таким чином в результаті увесь ящик залишається складаним. В деяких прикладах виконання відкидна стінка є рухомою не тільки в цілому, щоб повністю звільнити перекриту зону бічної поверхні. Навпаки, згідно з окремими прикладами виконання можна переміщати відкидну стінку лише частково в напрямку повністю відкритої позиції, так що доступ до транспортованих в ящику вантажів може контрольовано повільно збільшуватися. Це означає, що в цих прикладах виконання більше не перекрита відкидною стінкою зона бічної поверхні ящика безперервно або дискретними етапами може варіюватися. В окремих прикладах виконання відкидна стінка розподілена на дві або більше частини, так що частини можна переміщувати окремо одна від одної і можна окремо перекрити за допомогою прилеглої бічної стінки або дна ящика. Це також робить можливим, наприклад, вибіркове вивільнення/розблокування транспортованих або попередньо складених в ящик товарів. Згідно з окремими іншими прикладами виконання ящики можна складати як у складеному положенні, в якому відкидна стінка знаходиться у відкритому положенні, так і в транспортному положенні, в якому відкидна стінка знаходиться в закритому положенні. Тому дно має таку структуру, яка забезпечує, що ящик містить в напрямку вниз, тобто на зворотній до бічних стінок стороні дна, нерухому ділянку краю дна, яка простягається у вертикальному напрямку вниз і робить можливим штабелювання. Для цього ділянка краю дна згідно з окремими прикладами виконання винаходу простягається у вертикальному напрямку далі ніж відкидна стінка, навіть якщо вона знаходиться у відкритому положенні. Це робить можливим зберігати придатність ящиків до штабелювання, навіть якщо відкидна стінка у відкритому положенні знаходиться під дном ящика. Згідно з окремими прикладами виконання кожна з бічних стінок або відкидна стінка містить по запірному механізму, за допомогою якого бічні стінки або відкидна стінка може бути з'єднана з сусідніми стінками, якщо стінки знаходяться у вертикальній позиції, так що може бути забезпечена висока стабільність ящика для транспортування. Деякі приклади виконання даного винаходу далі описані детальніше на основі прикладених фігур. Вони зображують: Фіг. 1 Приклад виконання відповідного винаходу ящика з відкидною стінкою у закритому положенні; Фіг. 2 Приклад виконання ящика за Фіг. 1 з відкидною стінкою у наполовину відкритому положенні; Фіг. 3 Приклад виконання ящика за Фіг. 1 і 2 з відкидною стінкою у відкритому положенні; Фіг. 4 Приклад виконання ящика за Фіг. 1-3 у складеному положенні; Фіг. 5а Вид у перерізі через 2 складені, поставлені у штабель ящики за Фіг. 1-4; Фіг. 5b Вид у проекції ділянки краю дна ящика, ще один приклад виконання відповідного винаходу ящика; і Фіг. 7 Ще один альтернативний приклад виконання відповідного винаходу ящика. На Фіг. 1 зображено гнучко використовуваний ящик 10. Ящик 10 містить дно 12, а також чотири відповідно попарно протилежні бічні стінки 14a-14d, які простягаються з дна 12 у вертикальному напрямку 16 вгору. На зображеному на Фіг. 1 прикладі виконання всі чотири бічні стінки 14a-14d є приблизно однакової висоти, тобто простягаються на однакову довжину у вертикальному напрямку 16. Це звичайно можна зрозуміти лише приблизно, інші приклади виконання можуть індивідуально розрізнятися за висотою бічних стінок 14a-14d. Наприклад, відповідно попарно протилежні бічні стінки мають таку саму висоту або кожна бічна стінка може мати різну висоту. Бічна стінка 14d утворює на основі її конструктивних особливостей відкидну стінку, яка представлена на Фіг. 1 у закритому положенні, в якому відкидна стінка 14d замикає ящик назовні, тобто закриває усю зону бічної поверхні або перекривається зоною бічної поверхні. Як пояснюється на основі подальших прикладів виконання, відкидною стінкою 14d може бути відкрита уся зона бічної поверхні, яка у закритому положенні закрита відкидною стінкою 14d або принаймні частина цієї зони бічної поверхні, так що через відкриту зону бічної поверхні, яка у 2 UA 102925 C2 5 10 15 20 25 30 35 40 45 50 55 60 закритому положенні перекрита відкидною стінкою 14d, можна отримати доступ всередину ящика, щоб звідти виймати транспортовані предмети або вкладати предмети в ящик. Як далі роз'яснено на основі Фіг. 2-4, відкидна стінка 14d є рухомою у представленій на Фіг. 2 позиції у відкритому положенні таким чином, в якому відкидна стінка 14d перекриває лише частину зони бічної поверхні, так що у відкритому положенні відкидна стінка 14d принаймні частково перекривається дном 12. Відкидна стінка 14d містить далі перший запірний механізм 18а і другий запірний механізм 18b, за допомогою яких відкидна стінка 14d у закритому положенні з'єднується з відповідними прилеглими бічними стінками 14а і 14с для забезпечення стабільності ящика 10. Так само бічні стінки 14а і 14с містять запірні механізми 20а і 20b, за допомогою яких бічні стінки 14а і 14с з'єднані з бічною стінкою 14b. Бічні стінки 14а, 14b і 14с відносно дна 12 прикріплені рухомо таким чином, що бічні стінки з їх представленої на Фіг. 1 вертикальної позиції можуть бути складені в напрямку дна всередину, так що вони у складеному положенні знаходяться переважно у горизонтальній позиції паралельно до дна 12, як це представлено на Фіг.4. Всередині і далі тут зображено ту зону, яка охоплює бічні стінки 14a-14d у закритому положенні ящика, в яку також транспортовані товари можуть бути складені в ящик. Як горизонтальні, далі необхідно розуміти всі напрямки, які орієнтовані приблизно перпендикулярно до вертикального напрямку 16, тобто всі напрямки, які є паралельними до визначеної дном 12 площини. Для того, щоб зробити можливим складання бічних стінок 14а-14с, дно 12 має в позиціях першої бічної стінки 14а, другої бічної стінки 14b і третьої бічної стінки 14с відповідно спрямовану у вертикальному напрямку 16 простягнуту вгору нерухому ділянку краю дна 22а, 22b або 22с, причому ділянки краю дна 22а і 22с, які належать протилежним бічним стінкам 14а і 14с, простягаються вгору менше у вертикальному напрямку 16, ніж ділянка краю дна 22b бічної стінки 14b. На верхньому кінці ділянок краю дна бічні стінки 14а, 14b і 14с відповідно прикріплені за допомогою шарнірів до дна 12 або приналежних ділянок краю 22а-22с. Це приводить до того, що у зображеному на Фіг. 4 складеному положенні бічні стінки 14а-14с переважно знаходяться паралельно до дна у горизонтальній позиції, причому кожна з бічних стінок принаймні частково перекриває дно. Описані на Фіг. 1-4 приклади виконання винаходу містять також відкидну стінку 14d, яка є рухомою таким чином, що вона у відкритому положенні знаходиться цілком на протилежній іншим бічним стінкам 14а-14с стороні дна 12. як зображено на основі Фіг. 2 і 3, бічна стінка після відкриття запірних механізмів 18 і 18b відкривається або відкидається назовні, так що вона після відкидання знаходиться у горизонтальній, розташованій паралельно відносно дна позиції. З цієї позиції бічна стінка, як зображено на Фіг. 2, може бути переміщена у напрямку 24 під дно, так що вона після повного всування в позицію, зображену на Фіг. 3, знаходиться під дном, відкидна стінка 14d також повністю знаходиться на стороні дна, протилежній решті бічних стінок 14а-14с. Таким чином в позиції, зображеній на Фіг. 3, можна брати товари з ящика і завантажувати в ящик без необхідності доступу зверху. Одночасно завдяки відкиданню назовні і зміщенню бічної стінки під дно забезпечують, щоб при відкриванні і закриванні відкидної стінки внутрішній об'єм ящика, тобто його внутрішня зона, не порушувалася, так що, навіть коли ящик повністю завантажений, відкидну стінку 14d можна відкрити. Не зважаючи на те, що на Фіг. 1-3 представлено лише одну відкидну стінку 14d, в альтернативних прикладах виконання також можливо передбачити ще одну відкидну стінку, наприклад, бічну стінку 14b як ще одну відкидну стінку, так щоб можна було використовувати альтернативно або бічну стінку 14b або бічну стінку 14b як відкидну стінку. Згідно з іншими альтернативними прикладами виконання, точно так само решта бічних стінок аж до відкидної стінки є нерухомими, тобто, вони виконані не відкидними. Можливість складання бічних стінок 14а-14с пропонує додаткову перевагу, що ящик при перебуванні відкидної стінки 14d у відкритому положенні і складених бічних стінках 14а-14с потребує лише незначного простору і таким чином у пустому положенні може бути легко і з економією коштів транспортований. Для того, щоб зробити можливим штабелювання ящиків як у розкладеному, так і в складеному виді, зображеному на Фіг. 4, дно 12 містить на протилежній бічним стінкам 14а-14с стороні відповідно простягнуті у вертикальному напрямку 16 вниз нерухомі ділянки краю дна, які, як видно з Фіг. 3-4 і зокрема, Фіг. 5, у вертикальному напрямку простягаються ще далі за відкидну стінку 14d у її відкритому положенні. Це особливо видно з Фіг.5, де зображено переріз через два штабельовані один на одного ящики у складеному положенні, причому переріз проходить вздовж представленої на Фіг. 4 лінії перерізу. Як видно на вигляді перерізу з Фіг. 5а, нерухома ділянка 32 краю дна, протилежнаа бічним стінкам 14а14с, простягається у вертикальному напрямку 16 вниз далі, ніж відкидна стінка у її відкритому і складеному під дном положенні. Це приводить до того, що ящик 10 можна складати у штабелі 3 UA 102925 C2 5 10 15 20 25 30 35 40 45 50 55 60 як у відкритому так і у складеному положенні, незалежно від того, чи у відкритому положенні відкидна стінка є відкритою чи закритою, оскільки як контактна поверхня завжди може бути використано дно 12 або його нижня нерухома ділянка краю дна. Як точно так само видно на Фіг. 5, у описаних на Фіг. 1-4 прикладах виконання, відкидна стінка 14d після її відкидання може бути переміщена під дно 12. Для цього дно 12 містить на відповідних протилежних нерухомих сторонах його нижніх ділянок краю дна, які знаходяться навпроти бічних стінок 14а-14с, пази, в які може бути направлена відкидна стінка 14d. На Фіг. 5 схематично зображено проекційний вигляд тієї нерухомої ділянки краю дна, яка приєднана до бічної стінки 14а. При цьому вигляд зроблено з представленого на Фіг. 4 напрямку 40. Зображено переріз через дно 12, а також вигляд нерухомої ділянки 22а краю дна, яка простягається у вертикальному напрямку вгору і нерухомої ділянки 32 краю дна, яка простягається у вертикальному напрямку вниз. В ділянці 32 краю дна, яка простягається вниз, розміщений напрямний паз 42 (паз), в який можна завести відкидну стінку 14d при переміщенні під дно 12. У зображеному на Фіг. 5b прикладі виконання для цього, наприклад, відкидна стінка 14d може містити болт, який простягається в напрямку 40 з відкидної стінки 14d і входить в зачіплювання в паз 42. Напрямний паз 42, як зображено на Фіг. 5b, в напрямку відкидної стінки 14d, тобто на її краї 44 у вертикальному напрямку 16 вгору є закритим, так що через болт відкидна стінка у відкритому положенні може передавати зусилля на дно 12. Оскільки напрямний паз 42 є закритим також вперед, тобто у горизонтальному напрямку 45, це запобігає тому, що відкидна стінка може відокремитися від решти ящика. На Фіг. 6 зображено інший приклад виконання відповідного винаходу ящика, який точно так само має дно 12 і чотири бічні стінки 14a-14d, які у закритому положенні ящика є попарно протилежними. У зображеному на Фіг. 6 прикладі виконання бічна стінка 14d, яка створює відкидну стінку, включає в себе множину розташованих одна над одною у вертикальному напрямку пластинок, так що відкидна стінка 14d може рухатися в сторони до і від вертикального напрямку 16 плавно або дискретними ступенями для повного або часткового відкриття зони бічної поверхні. При цьому тут як і вже у попередніх прикладах виконання під зоною бічної поверхні необхідно розуміти ту зону, яка може бути максимально відкрита, тобто іншими словами та площа, яка покривається відкидною стінкою 14d у повністю закритому положенні. У зображеному на Фіг. 6 прикладі виконання відкидна стінка 14d, яка складається з пластинок, може також рухатися таким чином, що відкидна стінка у відкритому положенні повністю знаходиться на стороні дна 12, протилежній решті бічних стінок 14а, 14b і 14с. При цьому відкидна стінка 14d, яка складається з пластинок, наприклад, може бути заведена на нижній стороні дна 12 у паз 42, як вона, наприклад, представлена на основі Фіг. 5b. Далі відкидна стінка 14d, наприклад, може бути введена також в пази у бічних стінках 14а і 14с. Також у зображеному на Фіг. 6 прикладі виконання перевагою є те, що відкидна стінка у відкритому положенні частково перекриває дно 12, тобто з'єднана з ящиком таким чином, що необхідний для ящика об'єм не збільшується за рахунок того, що відкидна стінка переміщується у відкрите положення. Так само у зображеному на Фіг. 6 прикладі виконання опціонно представлено можливість оформити бічні стінки 14а, 14b і 14с рухомими. На Фіг. 7 зображено інший альтернативний приклад виконання гнучкого ящика, який точно так само має дно 12, і в закритому положенні попарно проталежні одна одній бічні стінки 14а, 14b, 14с і 14d, причому бічна стінка 14d задумана як відкидна стінка. У представленому на Фіг. 7 прикладі виконання відкидна стінка поділяється на першу стінкову ділянку 50а і другу стінкову ділянку 50b, які відповідно містять множину пластинок, розміщених прямовисно у вертикальному напрямку. У відкритому положенні перша ділянка 50а бічної стінки принаймні частково перекриває бічну стінку 14а, а друга ділянка 50b принаймні частково бічну стінку 14с. Само собою зрозуміло, що відкритою може бути також лише одна з стінкових ділянок 50а або 50b, так що лише одна з стінкових ділянок відповідно бічної стінки 14а або 14с частково або повністю перекривається. В цьому прикладі виконання відкидна стінка також виконана таким чином, що відкидна стінка 14d у відкритому положенні принаймні частково або повністю перекриває одну з прилеглих бічних поверхонь 14а або 14с, так що при потребі опціонно бічні стінки можуть бути виконанні відкидними. Як альтернатива до виконаного на Фіг. 7 прикладу виконання відкидна стінка може також складатися лише з одного елементу, який знову ж таки утворений з декількох пластинок, так що у відкритому положенні лише одна бічна стінка 14а або 14с частково перекривається відкидною стінкою. Не зважаючи на те, що у попередніх прикладах виконання переважно йшлося про овочеві або фруктові ящики, а також ящики, які призначені для того, щоб транспортувати товари 4 UA 102925 C2 5 10 15 роздрібної торгівлі, само собою зрозуміло, що відповідна винаходу концепція є придатною для будь-якого іншого виду ємностей. Наприклад, ящикові піддони, контейнери або фрахтові контейнери можуть бути виконані як ящики у сенсі описаного вище, так щоб зробити можливим через відкидну стінку альтернативний вид доступу до внутрішнього об'єму контейнера або ящика. Крім цього, згідно з попередніми прикладами виконання з відкидними стінками можуть бути виконані ящики для інструментів і напоїв, або, говорячи в загальному, всі альтернативні ящики, лотки або подібне. Само собою зрозуміло, що далі геометрія ящиків не обмежиться попередньо описаними прямокутними горизонтальними проекціями. Як альтернатива, можуть бути використані ящики з будь-якою кількістю бічних стінок, як наприклад, трикутні ящики, п'ятикутні, шестикутні або говорячи в загальному, ящики з будь-якою кількістю бічних стінок. В альтернативних прикладах виконання, крім цього, ящики не відкриваються вгору, а мають кришку, яка закриває ящики зверху. При використанні відповідних винаходу відкидних стінок як і раніше забезпечується гнучке використання ящика, навіть якщо він має кришку. В таких прикладах виконання кришки, які на протилежній дну стороні з'єднані з 4 або будь-якою кількістю бічних стінок, можуть бути нерухомо або рухомо з'єднані з ящиком. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Ящик (10), що містить дно (12); дві попарно протилежні одна одній короткі бічні стінки (14а, 14с), які простягаються від дна (2) у вертикальному напрямку (16) вгору; дві попарно протилежні одна одній довгі бічні стінки (14b, 14d), які простягаються від дна (2) у вертикальному напрямку (16) вгору; причому одна з чотирьох бічних стінок (14d) виконана як відкидна стінка, яка у закритому положенні повністю перекриває зону бічної поверхні і виконана з можливістю переведення у відкрите положення, в якому відкидна стінка (14d) закриває лише частину зони бічної поверхні, таким чином, що відкидна стінка (14d) у відкритому положенні розміщена під дном (12), який відрізняється тим, що одна з довгих бічних стінок виконана як відкидна стінка (14d); виконані не як відкидна стінка (14d) бічні стінки (14а, 14b, 14с) відносно дна (12) приєднані рухомо таким чином, що бічні стінки з вертикальної позиції у напрямку дна виконані складеними всередину, так що вони знаходяться у складеному положенні у горизонтальній позиції паралельно до дна (12); і дно (12) на протилежній стороні коротких бічних стінок (14а, 14с), які прилягають до відкидної стінки (14d), містить відповідно одну нерухому ділянку (32) краю дна, яка у вертикальному напрямку (16) простягається вниз далі, ніж відкидна стінка (14d) у її складеному під дном положенні, так що ящик (10) може бути штабельований як у відкритому, так і в складеному положеннях, незалежно від того, чи у відкритому положенні відкидна стінка є відкритою чи закритою, причом у відкритому і в складеному положеннях нерухома ділянка (32) краю дна утворює контактну поверхню між штабельованими ящиками. 2. Ящик (10) за п. 1, в якому відкидна стінка (14d) у відкритому положенні орієнтована паралельно до дна (12). 3. Ящик (10) за одним з пп. 1 або 2, в якому нерухомі ділянки (32) краю дна на відповідних протилежних поверхнях містять напрямний паз (42), в який вводиться відкидна стінка (14d) при переміщенні у відкрите положення. 4. Ящик (10) за п. 3, в якому відкидна стінка (14d) містить вал, який простягається у напрямний паз (42). 5. Ящик (10) за п. 4, в якому напрямний паз (42) на кінці, що межує з зоною бічної поверхні, у горизонтальному напрямку і у вертикальному напрямку вгору є закритим, так що вал не може залишити напрямний паз (42), і у вертикальному напрямку (16) досягається з'єднання з силовим замиканням між валом і пазом. 6. Ящик (10) за одним із пп. 1-5, в якому відкидна стінка (14d) з'єднана з дном (12) таким чином, що відкидна стінка (14d) є відкидною з позиції, яка простягається у вертикальному напрямку вгору назовні у положення, паралельне до дна (12) ящика (10). 7. Ящик за одним з пп. 1-6, в якому відкидна стінка (14d) містить принаймні два запірні механізми (18а, 18b), причому кожен запірний механізм (18а, 18b) виконаний так, щоб замикати 5 UA 102925 C2 відкидну стінку (14d) у закритому положенні відповідно з одною із прилеглих бічних стінок (14а, 14с). 6 UA 102925 C2 7 UA 102925 C2 8 UA 102925 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
