Ящик каменяра

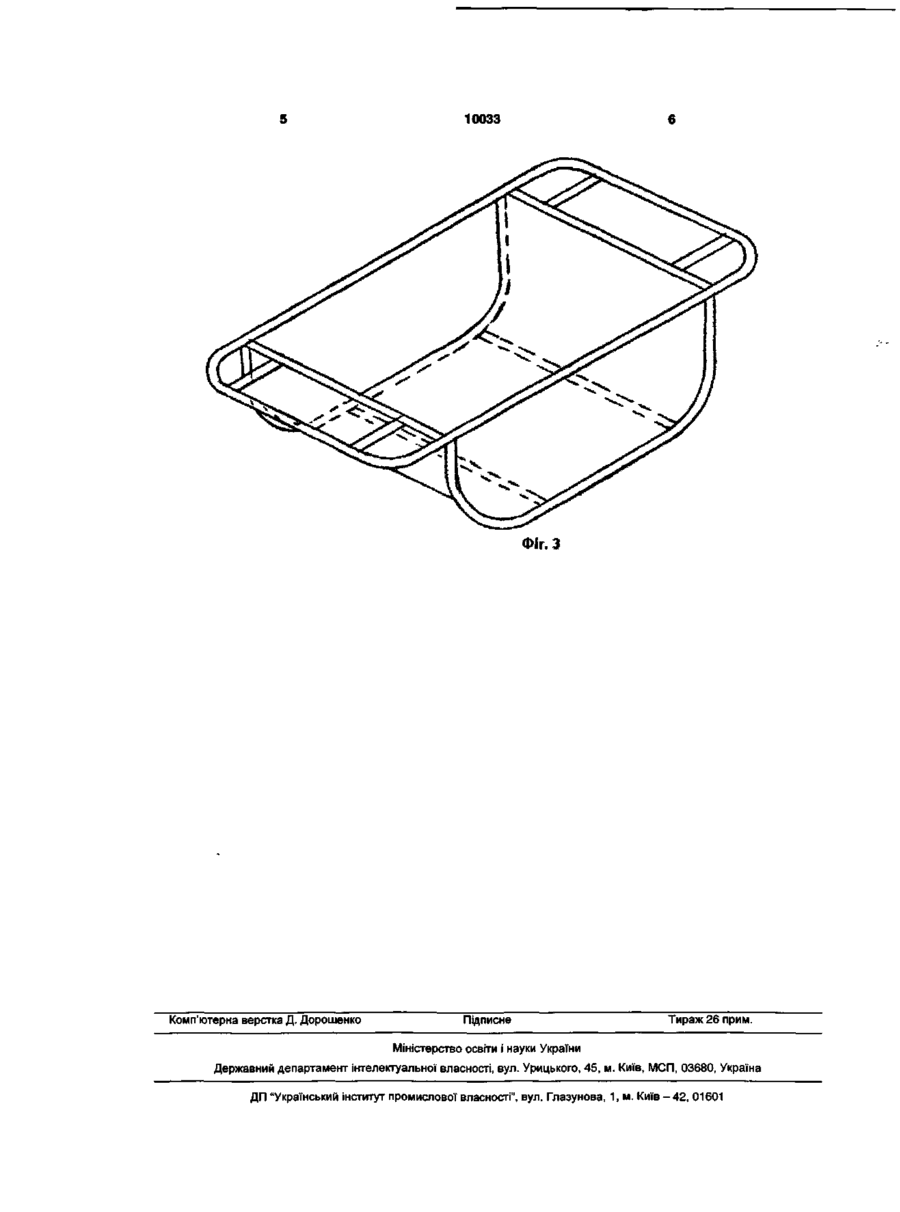

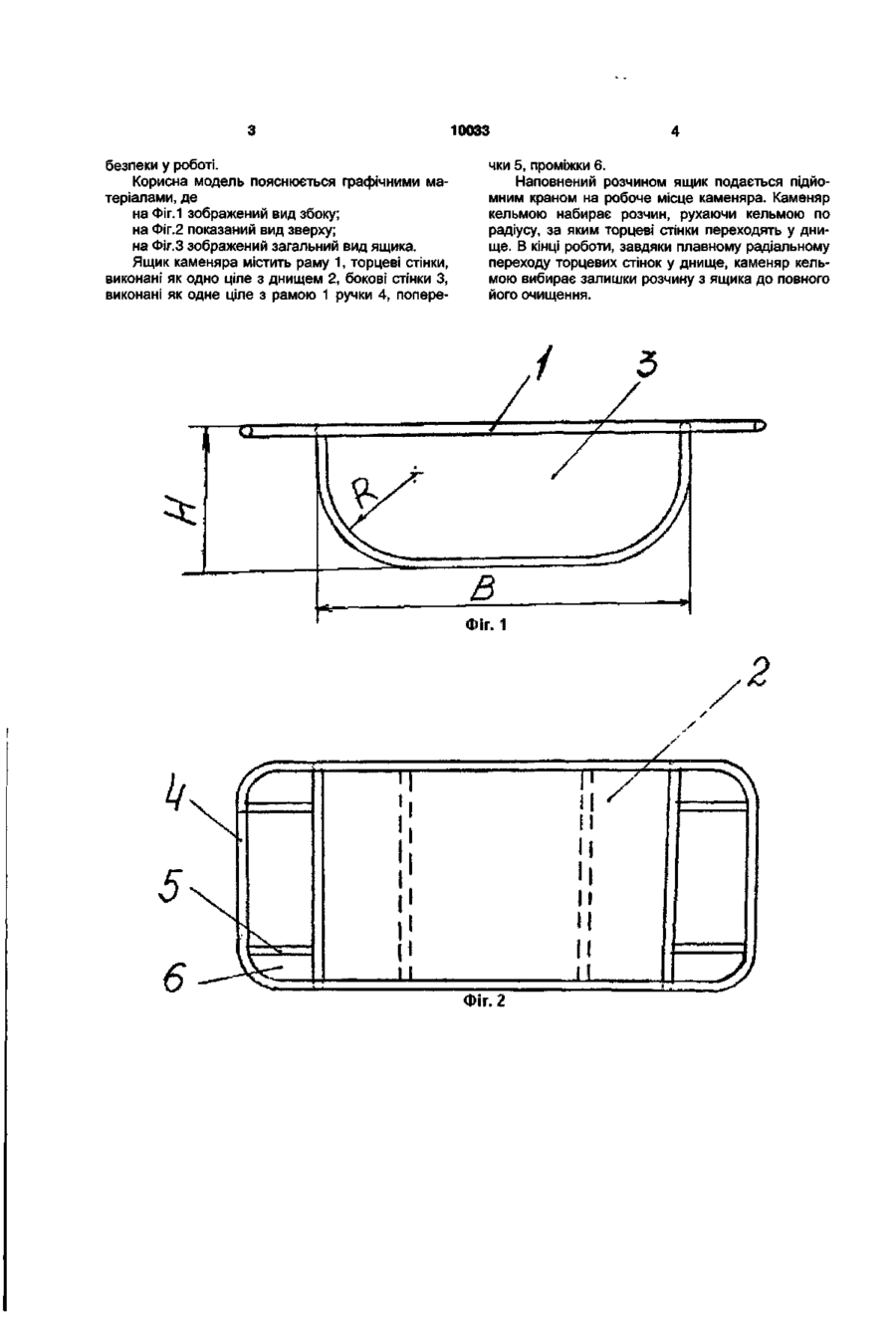

1. Ящик каменяра, що містить раму, бокові і торцеві стінки, пов'язані з днищем, і ручки, який відрізняється тим, що протилежні торцеві стінки ящика виконані за одне ціле з днищем і переходять у нього по радіальній кривій радіусом R=B/4=H/1,25, де R - радіус кривизни, В - довжина ящика, Н - висота ящика. 2. Ящик каменяра за п. 1, який відрізняється тим, що ручки ящика виконані як одне ціле з рамою, а у протилежних крайніх частинах ручок приварені поперечки, які утворюють проміжки між обгинаючою частиною рами і прилеглою до торцевої стінки ящика частиною рами. Корисна модель відноситься до тари для будівельних сумішей і призначена для виконання каменярських робіт у будівництві. Відомий ящик для розчину, який включає стінки і днище [див. И.И. Ищенко. Каменные работы, М, Высшая школа, 1973, с.48]. Недоліком цього ящику є відсутність ручок для його пересування при роботі та гострі кутові з'єднання між стінками та днищем, що спричиняє незручності при набиранні кельмою розчину і накопичування у кутових з'єднаннях ствердженого залишкового розчину. Відомий контейнер для розчину, що включає ємності, що об'єднані в гірлянду за допомогою гнучких елементів з замками [див. SU, №1216455А, МПК E04G 21/04]. Недоліком контейнера є відсутність ручок для пересування ящиків, незручність при складанні і розкладанні гірлянди ящиків, підвищений рівень небезпеки при роботі. Найбільш близьким за технічною суттю до ящика каменяра, що пропонується, є короб для будівельних сумішей, що складається з дна, бокових та торцевих стінок, скріплених між собою роз'ємними з'єднаннями, які мають Г-подібні гаки. На бокових стінках у верхній та нижній частинах попарно встановлені відкидні ручки [див. SU, №1640316 А1, МПК E04G 21/04]. Недоліком короба є скріплення стінок між собою роз'ємними з'єднаннями, що не забезпечує достатньої герметичності і обумовлює неможли вість роботи з підйомним краном, а також загострені кутові з'єднання стінок з днищем. В основу корисної моделі поставлене завдання забезпечити надійність і простоту конструкції, зручність у роботі та високий рівень техніки безпеки. Поставлене завдання вирішується тим. що запропонований ящик каменяра, який містить раму, бокові і торцеві стінки, пов'язані з днищем і ручки, у якому, згідно з корисною моделлю, протилежні торцеві стінки ящика виконані за одно ціле з днищем і переходять у нього по радіальній кривій paдіусом R=B/4=H/1,25, де R - радіус кривизни; В - довжина ящика; Н - висота ящика. В переважному варіанті ручки ящика виконані як одне ціле з рамою, що опоясує верхній край ящика, а у протилежних крайніх частинах ручок приварені поперечки, які утворюють проміжки між огинаючою частиною рами і прилеглою до торцевої стінки ящика частиною рами. Вказані суттєві відмінності пропонованого ящика обумовлюють щільність і надійність конструкції, зручність при набиранні розчину з ящика, при очищенні ящика після роботи. Виконані як одне ціле з рамою ручки над торцевими стінками ящика забезпечують можливість транспортування ящика вручну та підйомними механізмами. Відсутність у конструкції ящика гострих кутів та виступаючих частин покращують умови техніки СО СО 10033 безпеки у роботі. Корисна модель пояснюється графічними матеріалами, де на Фіг.1 зображений вид збоку; на Фіг.2 показаний вид зверху; на Фіг.З зображений загальний вид ящика. Ящик каменяра містить раму 1, торцеві стінки, виконані як одно ціле з днищем 2, бокові стінки З, виконані як одне ціле з рамою 1 ручки 4, попере чки 5, проміжки 6. Наповнений розчином ящик подається підйомним краном на робоче місце каменяра. Каменяр кельмою набирає розчин, рухаючи кельмою по радіусу, за яким торцеві стінки переходять у днище. В кінці роботи, завдяки плавному радіальному переходу торцевих стінок у днище, каменяр кельмою вибирає залишки розчину з ящика до повного його очищення. XL Фіг. 1 2 V І! 5 II її ,l 1 » п И И n 1 1 Фіг.2 і 10033 Фіг. З Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
