Корпус пристрою для розміщення оптичних волокон

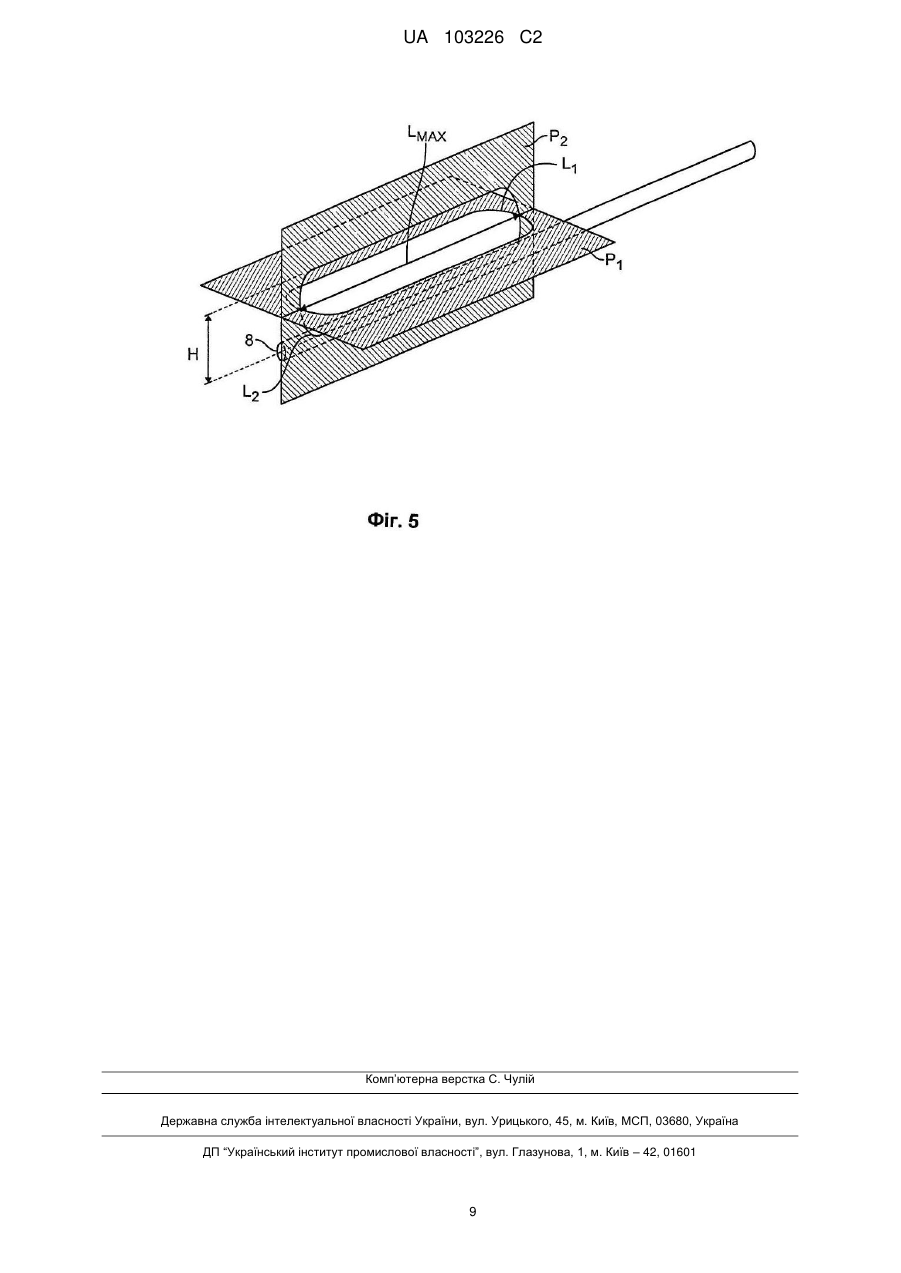

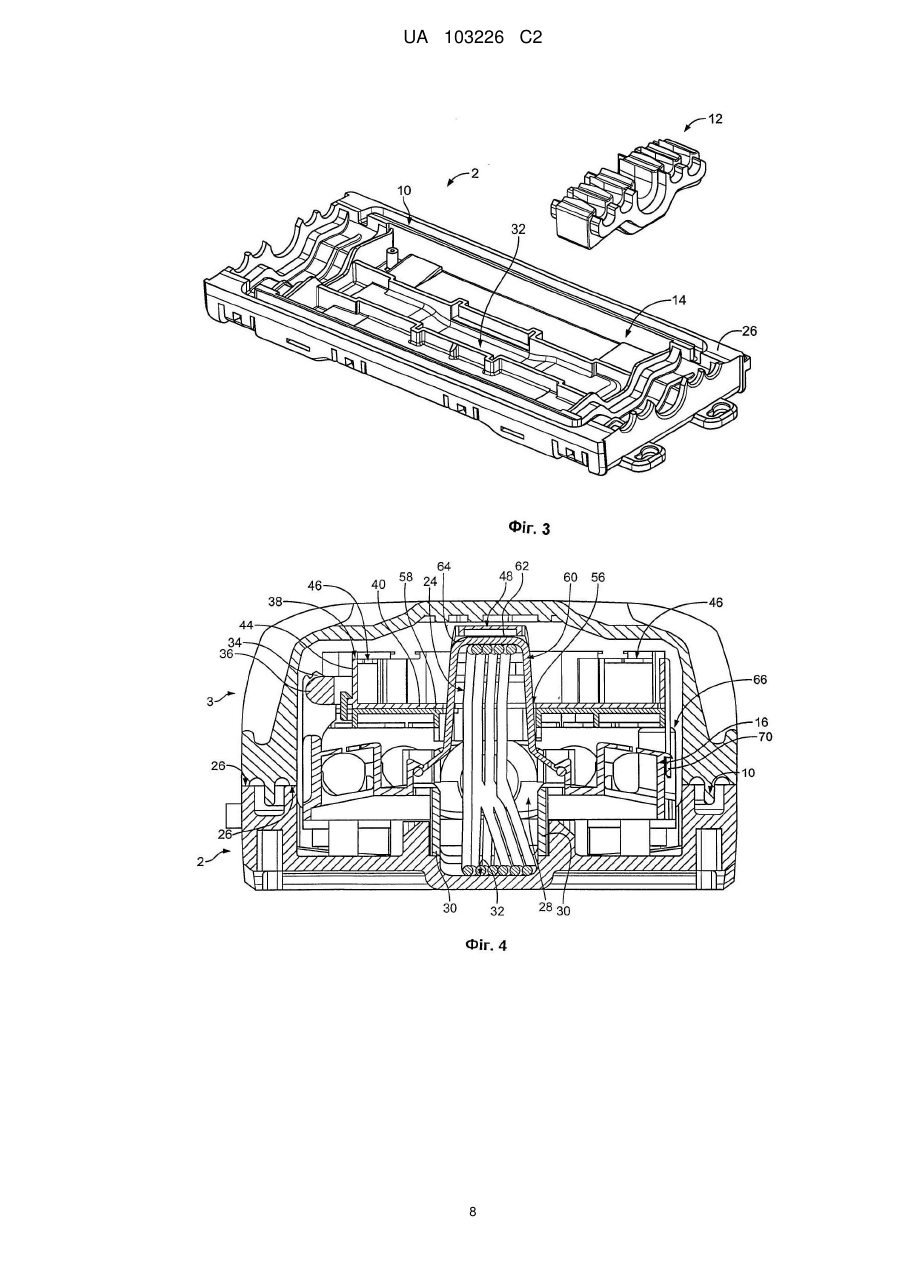

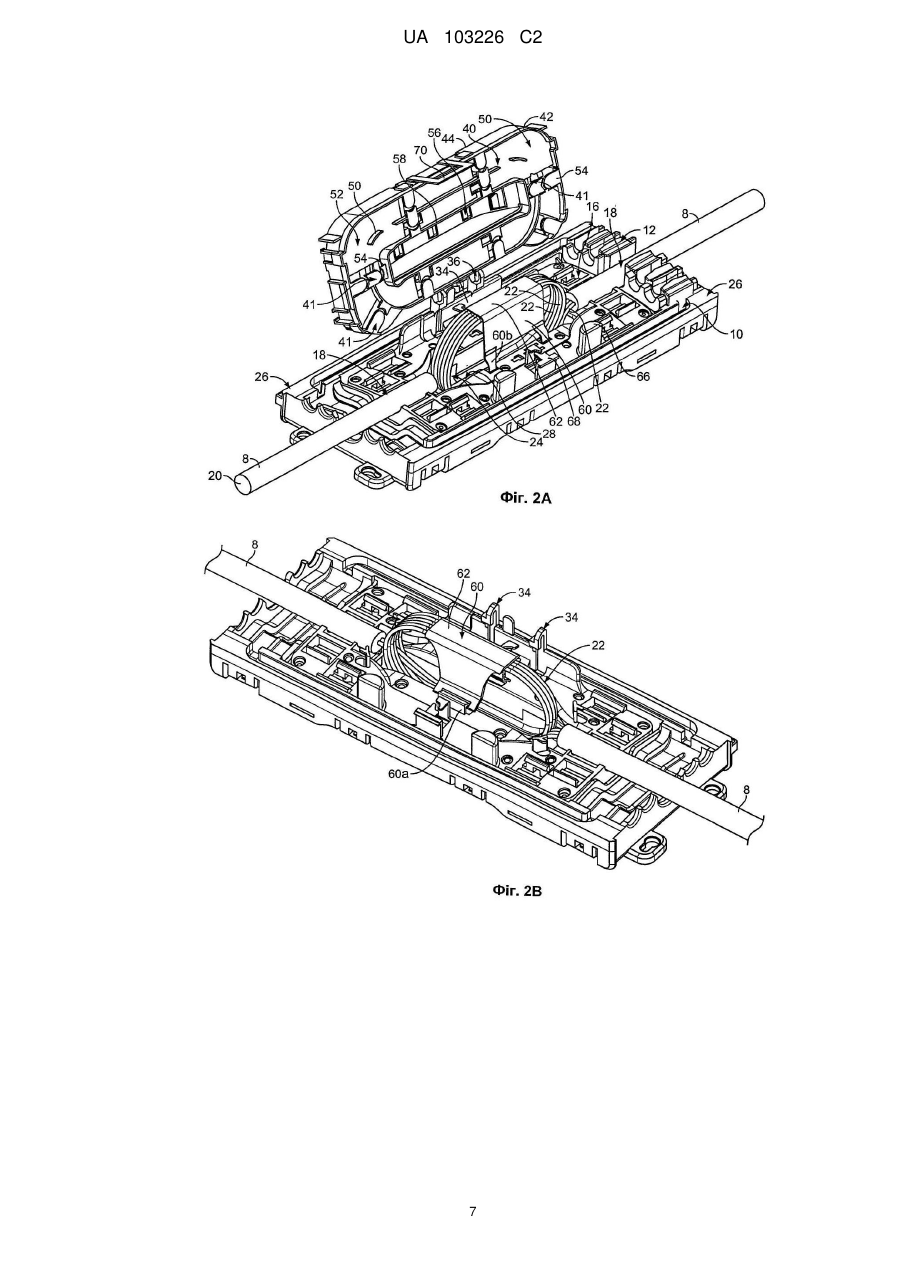

Реферат: Винахід належить до корпусу пристрою для розміщення оптичних волокон, який дає можливість компактно зберігати оптичні волокна і раціонально зрощувати окремі оптичні волокна. Запропонований корпус виконаний з можливістю приймання першої і другої петель (L1, L2) волоконно-оптичного кабелю і включає перший комплект напрямних засобів (46), що визначають першу площину (Р1), для приймання першої петлі (L1) і другий комплект напрямних засобів (28, 48, 56), що визначають другу площину (Р2), для приймання другої петлі (L2, 24), причому ці площини (P1, P2) знаходяться під значним кутом. UA 103226 C2 (12) UA 103226 C2 UA 103226 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до корпусу пристрою для розміщення оптичних волокон багатоволоконного оптичного кабелю. При під'єднанні абонента до волоконно-оптичного кабелю зазвичай декілька оптичних волокон або навіть одне оптичне волокно волоконнооптичного кабелю необхідно зрощувати для з'єднання з абонентом. В цьому випадку більшість оптичних волокон, що містяться у волоконно-оптичному кабелі, можна пропустити через корпус, який забезпечує захист і ущільнення для принаймні одного зрощення без пошкодження. Однак для зрощування одного або багатьох оптичних волокон певна довжина таких оптичних волокон повинна бути фактично вільною. Відповідно, оболонку, що оточує вибране оптичне волокно, причому така оболонка, як правило, оточує і згруповані оптичні волокна, необхідно знімати для отримання відповідної довжини оптичного волокна без оболонки. У випадку, коли декілька груп оптичних волокон, кожне з яких оточене окремою оболонкою, знаходяться в одному волоконно-оптичному кабелі, останній і сам аналогічним чином оточений кабельною оболонкою. Для забезпечення доступу до одного з таких оптичних волокон необхідно знімати згадану оболонку волоконно-оптичного кабелю. Крім того, необхідно знімати оболонку навколо однієї групи оптичних волокон, щоб отримати доступ до одного виділеного оптичного волокна або ряду виділених оптичних волокон. При з'єднанні виділених оптичних волокон зі значної довжини цих оптичних волокон доводиться зрізати оболонку. Оскільки всі оптичні волокна є частиною одного волоконнооптичного кабелю, решта оптичних волокон або згрупованих оптичних волокон буде доступною на відповідній довжині в місці зрощення виділеного оптичного волокна. Взагалі, згадана решта оптичних волокон утворює другу петлю, яку розміщують всередині корпусу. Як зазначалося вище, згадане принаймні одне оптичне волокно після з'єднання шляхом зрощування буде змотане у першу петлю. Обидві петлі повинні розміщуватися в корпусі. В ЕР 0717862 описаний пристрій для розміщення оптичних волокон, що має корпус і принаймні одне зрощення оптичного волокна, виділеного з решти оптичних волокон волоконнооптичного кабелю. Це виділене оптичне волокно утворює першу петлю. Крім того, всередині корпусу розміщена друга петля, утворена рештою оптичних волокон. Ця решта оптичних волокон може включати всі оптичні волокна волоконно-оптичного кабелю за винятком виділеного оптичного волокна (волокон), або частини решти оптичних волокон за винятком виділеного оптичного волокна (волокон), при цьому додаткові волокна кабелю виходять, наприклад, назовні з корпусу або зберігаються в додаткових петлях. У пристрої для розміщення оптичних волокон, описаному в ЕР 0717862, перша петля виділених оптичних волокон утримується в лотку, який має секцію для розміщення зрощення, пристосовану для приймання принаймні одного зрощення. Інші оптичні волокна волоконно-оптичного кабелю утримуються в інших лотках, кожний з яких формує другу петлю. Для створення компактного пристрою для розміщення оптичних волокон, який також дає можливість окремо зберігати першу і другу петлі всередині корпусу, даний винахід пропонує корпус за п. 1 формули винаходу. В цьому корпусі обидві петлі можна розміщувати таким чином, що кожна з них лежить в окремій площині, і ці площини знаходяться під значним кутом. У кращому варіанті цей кут становить 40-90°, у найкращому - 60-90°, причому виявилось, що перпендикулярне розташування обох петель забезпечує найбільш компактний спосіб зберігання цих двох петель всередині корпусу. Таке розміщення дає можливість зберігати першу і другу петлі достатньо щільно, але добре організованими всередині корпусу. Як правило, друга петля, що складається з решти оптичних волокон, утворює внутрішню петлю, а перша петля охоплює цю другу петлю з решти оптичних волокон. Одне виділене оптичне волокно або більше виділених оптичних волокон можна розміщувати всередині корпусу з їхніми відповідними кінцями, з'єднаними з додатковим волоконно-оптичним кабелем. Решта довжини такого додаткового волоконно-оптичного кабелю та/або виділеного оптичного волокна (волокон), може утворювати першу петлю. Таке виділене оптичне волокно, а також додатковий волоконно-оптичний кабель можна розмістити всередині корпусу без перехрещування або перетинання з рештою оптичних волокон або груп таких оптичних волокон. Винахід пропонує корпус, в якому решта оптичних волокон може утворювати другу петлю, яку не будуть зачіпати у випадку з'єднання згаданого принаймні одного виділеного оптичного волокна з додатковим волоконно-оптичним кабелем шляхом зрощування. Операція з'єднання буде проводитися тільки на одному оптичному волокні або більшій кількості оптичних волокон, які було виділено, тобто відгалужено від волоконно-оптичного кабелю. Ці виділені оптичні волокна пропускають в секцію для приймання першої петлі, в якій виділені оптичні волокна можна з'єднувати, не зачіпаючи решту оптичних волокон другої петлі. 1 UA 103226 C2 5 10 15 20 25 30 35 40 45 50 55 Запропонований корпус має перший і другий комплект напрямних засобів. Перший комплект напрямних засобів призначений для приймання першої петлі; другий комплект напрямних засобів призначений для приймання другої петлі таким чином, що ці дві петлі приймаються у відповідні площини. Як напрямні засоби можна застосовувати всі засоби, що підходять для зберігання та утримування відповідних петель всередині корпусу. Кращі варіанти здійснення даного винаходу забезпечують дуже компактне зберігання обох петель всередині корпусу. В одному кращому варіанті, перший і другий комплекти напрямних засобів всередині корпусу розташовані таким чином, що згадані петлі утримуються у площинах, які взаємодіють одна з одною в позиції, що фактично відповідає максимальному подовженню обох петель. Другий комплект напрямних засобів у кращому варіанті розташований таким чином, що друга петля розміщується переважно в центрі першої петлі. В такому варіанті перша петля знаходиться приблизно на половині висоти другої петлі і оточує другу петлю. Інші кращі варіанти даного винаходу визначені в залежних пунктах формули винаходу. Крім того, винахід пропонує пристрій для розміщення оптичних волокон волоконнооптичного кабелю, що складається з багатьох оптичних волокон. Такий пристрій для розміщення оптичних волокон вміщує принаймні одне зрощене оптичне волокно, яке виділене з решти оптичних волокон волоконно-оптичного кабелю і утворює першу петлю, при цьому всі інші оптичні волокна або частина цих інших оптичних волокон утворюють принаймні одну другу петлю. Згідно з винаходом, перша і друга петлі розміщені в корпусі таким чином, що вони лежать у площинах, розташованих під значним кутом. У кращому варіанті такий пристрій для розміщення оптичних волокон включає корпус за будь-яким з пунктів 1-15. Далі винахід більш детально буде описаний один кращий варіант здійснення винаходу з посиланням на супровідні креслення. Фіг. 1 - перспективний вигляд у плані описуваного варіанта пристрою для розміщення оптичних волокон. Фіг. 2А - вигляд у плані згідно з фіг. 1 з лотком, відведеним від нижньої частини корпусу. Фіг. 2В - вигляд у плані згідно з фіг. 1 зі знятим лотком. Фіг. 3 - перспективний вигляд у плані нижньої частини корпусу без вставного елемента. Фіг. 4 - вигляд у поперечному розрізі по лінії IV-IV фіг 1. Фіг. 5 - схема відносного розташування обох петель. На фіг. 1 показаний перспективний вигляд у плані нижньої частини 2 корпусу, яка має перший і другий входи 4, 6 для волоконно-оптичного кабелю 8, розміщеного в корпусі, який складається з нижньої частини 2 та верхньої частини 3, призначеної у взаємодії з нижньою частиною 2 утворювати герметичний корпус. Як правило, обидві частини корпусу включають один або більше ущільнювальних елементів, виготовлених з гелю, каучуку, мастики або контактного клею, призначених для проведення волоконно-оптичного кабелю 8 через входи 4, 6. Для цього, нижня частина 2 корпусу має поздовжню канавку 10 під ущільнення, яка проходить паралельно поздовжньому напрямку нижньої частини 2 корпусу і виконана біля її бічного краю. Крім того, біля поперечних сторін нижньої частини 2 корпусу розміщені гелеві ущільнювальні елементи 12, кожний з яких передбачений для входів 4, 6 для волоконно-оптичного кабелю 8 і ущільнює волоконно-оптичний кабель 8 у внутрішньому просторі корпусу. Як видно на фіг. 3, в нижній частині 2 корпусу виконана виїмка 14 для приймання вставного елемента 16. Цей вставний елемент утворює секції 18 для приймання та утримування всього волоконно-оптичного кабелю 8 та прикріплення кабелю 8 до вставного елемента 16. Таке прикріплення можна здійснити, наприклад, за допомогою відомої кабельної стяжки, що прикріплює волоконно-оптичний кабель до вставного елемента 16. В напрямку всередину від секцій 18 для утримування волоконно-оптичного кабелю кабельну оболонку 20, що оточує волоконно-оптичний кабель 8 і утворює його зовнішню поверхню, знято, що забезпечує доступ до груп 22 оптичних волокон. Ці групи 22 оптичних волокон мають загальну довжину, що в багато разів перевищує відстань між протилежними кінцями кабельної оболонки 20. Ця вся довжина груп 22 оптичних волокон утримується в другій петлі 24, яка розміщується практично перпендикулярно роздільній площині корпусу між двома частинами закритого корпусу. Ця роздільна площина/верхня поверхня нижньої частини 2 корпусу позначена числом 26 і фактично відповідає верхній бічній поверхні нижньої частини 2 корпусу. Як видно на зображенні у перерізі з фіг. 4, приблизно дві третини другої петлі 24 виступає над роздільною площиною 26. Нижня одна третина висоти другої петлі 24 входить в нижню частину 2 корпусу. Для цього, у вставному елементі 16 виконана виїмка 28 для розміщення петлі, причому бічні сторони цієї виїмки утворюються фактично стінками 30, визначеними 2 UA 103226 C2 5 10 15 20 25 30 35 40 45 50 55 60 вставним елементом 16 і основою 32, утвореною дном нижньої частини 2 корпусу (порівняйте з фіг. 3). На одній бічній стороні вставний елемент 16 має шарнірні штирі 34, які виступають з роздільної площини 26 і взаємодіють з шарнірними елементами 36, виконаними на лотку 38, який підтримується з можливістю повороту вставним елементом 16 і, таким чином, нижньою частиною 2 корпусу за допомогою шарніра 34/36 (порівняйте з фіг. 2). Лоток 38 являє собою опорну пластину 40, що має з обох боків виступаючі нижній борт 42 та верхній борт 44 відповідно і має ряд виїмок 41, призначених для проведення по них оптичного волокна. Як видно на фіг. 1, лоток 38 має секцію 46 для утримання першої петлі, виконану безпосередньо поруч з внутрішньою стороною верхнього борту 44. Крім того, лоток 38 має дугоподібний елемент 48, що виступає з опорної пластини 40 і знаходиться в центрі лотка 38 у поздовжньому напрямку, який відповідає поздовжньому напрямку волоконно-оптичного кабелю 8. На нижній поверхні опорної пластини 40 і між внутрішньою поверхнею нижнього борту 42 та внутрішніми виступами 50 знаходиться секція 52 для утримування третьої петлі. На одній осі з волоконно-оптичним кабелем 8 виконані упори 54 для волоконно-оптичного кабелю, призначені взаємодіяти із зовнішньою периферією волоконно-оптичного кабелю 8 і які є заглибленими для надання можливості введення третьої петлі оптичних волокон в секцію 52 для утримування третьої петлі. Опорна пластина 40 має поздовжню виїмку 56, оточену прямокутним бортом 58, виступаючим з нижньої поверхні опорної пластини 40. На фіг. 2 показано, що друга петля 24, частина якої виступає із вставного елемента 16, входить в утримуючий кронштейн 60, прикріплений до вставного елемента 16 за допомогою шарніра 60а та заскочок 60b для надійної фіксації утримуючого кронштейна в результаті заскакування. Кронштейн 60 для утримування другої петлі має верхню поверхню 62, що затуляє верхню частину другої петлі 24. Кронштейн 60 для утримування другої петлі виконаний з можливістю входження у поздовжню виїмку 56 лотка 38. Для отримання доступу до одного оптичного волокна, що входить в одну групу оптичних волокон, не показаних на фіг. 1-4, відповідну групу оптичних волокон виділяють з усіх інших груп 22 оптичних волокон, які утворюють другу петлю 24. Ці виділені оптичні волокна, які можуть бути покриті окремою оболонкою, будуть зберігатися в лотку 38. Як правило, оболонку, що оточує цю групу оптичних волокон, знімають з достатньої довжини, щоб можна було зрощувати окремі оптичні волокна виділеної групи оптичних волокон. Ті оптичні волокна у виділеній групі, які не будуть з'єднувати з іншим волоконно-оптичним кабелем шляхом зрощування, будуть утримуватися в секції 52 для утримування третьої петлі, тобто на нижній частині під опорною пластиною 40 і напроти вставного елемента 16. Виділені ж оптичні волокна, які будуть з'єднувати з волоконно-оптичним кабелем шляхом зрощування, спрямують до верхньої секції лотка 38, проштовхуючи ці оптичні волокна по одній з виїмок 41, виконаних в опорній пластині 40. Таке розміщення здійснюють, коли лоток 38 утримується в положенні, показаному на фіг. 2, тобто в положенні, коли лоток 38 шарнірно відведено на кут приблизно 100° відносно роздільної площини 26 нижньої частини 2 корпусу. В такому положенні стопор 63, виконаний на зовнішній периферії лотка 38 і в положенні між шарнірними елементами 36, буде взаємодіяти зі стінкою, що виступає із вставного елемента 16, для фіксації положення, показаного на фіг. 2. Після розміщення третьої петлі оптичних волокон в секції 52 для утримування третьої петлі і після того, як вибрані та виділені оптичні волокна проведено по опорній пластині 40 до верхньої частини лотка 38, лоток буде повернуто на шарнірі 34/36. Таким чином, кронштейн 60 для утримування петлі входить у поздовжню виїмку 56, доки верхня поверхня 62 кронштейна 60 для утримування другої петлі не упреться в упорну поверхню 64, утворену дугоподібним елементом 48. Крім того, нижня поверхня опорної пластини 40 буде спиратися на опори 66, що виступають з основи вставного елемента 16 і утворені ним. Між цими опорами 66 виконаний запірний елемент 68, що взаємодіє із запірною планкою 70, яка виступає з нижньої поверхні лотка 38. За допомогою таких запірних елементів (68, 70) опорна пластина 40 лотка 38 закріплюється в положенні, практично паралельному роздільній площині 26, тобто поздовжньому розміщенню волоконно-оптичного кабелю 8. Коли лоток 38 закріплено і зафіксовано таким чином відносно нижньої частини корпусу, можна здійснювати операцію зрощування для з'єднання вибраного та виділеного оптичного волокна з, наприклад, додатковим волоконно-оптичним кабелем. Після закінчення операції зрощування відомим методом, виділені оптичні волокна, розміщені на верхній поверхні лотка 38, формують у першу петлю і утримують в секції 46 для утримування першої петлі. Перед з'єднанням додаткового волоконно-оптичного кабелю з виділеним оптичним волокном кінець такого додаткового волоконно-оптичного кабелю можна аналогічним 3 UA 103226 C2 5 10 15 20 25 30 35 40 45 50 55 60 чином провести через виїмку 41 на опорній пластині 40 лотка 38. Це краще зробити напроти місця, де згадане виділене оптичне волокно (волокна) проходить (проходять) через опорну пластину 40. При такому розміщенні виділених оптичних волокон і волокон додаткового волоконно-оптичного кабелю на верхній частині опорної пластини 40 можна уникнути перешкоджання та перехрещення решти оптичних волокон. В той час коли згадана решта оптичних волокон, з'єднаних з додатковим волоконно-оптичним кабелем, утворює другу петлю 24 і знаходиться на верхній частині опорної пластини 40, інші, мертві, тобто непід'єднані оптичні волокна можна утримувати на іншій стороні опорної пластини 40 - в секції 52 для утримування третьої петлі. Перша петля проходить паралельно тим двом петлям, що розташовані у площині вище рівня волоконно-оптичного кабелю 8. Компактне розміщення всіх важливих елементів описаного варіанта пристрою для розміщення оптичних волокон схематично показане на фіг. 5 креслень. Обидві петлі, L1 та L2, проходять у площинах, позначених відповідно P1, P2. Для кращого розуміння запропонованої ідеї компактного зберігання оптичних волокон, які виконують різні функції, всередині одного корпусу, в наступних поясненнях припущено, що кожна петля проходить в одній площині. Як видно, наприклад, на фіг. 2 і зрозуміло із загальних міркувань, всі петлі мають подовження, перпендикулярне площині, в якій вони проходять. Цей факт не заперечується наступними поясненнями. На фіг. 5 показане паралельне подовження площини Р1 з подовженням волоконнооптичного кабелю 8. Крім того, площина Р2 аналогічним чином проходить паралельно поздовжньому напрямку волоконно-оптичного кабелю 8. Однак вісь волоконно-оптичного кабелю 8 знаходиться в межах площини Р2. Друга петля L2 має максимальне подовження LMAX в напрямку, паралельному волоконно-оптичному кабелю 8. Ця максимальна довжина LMAX уміщується в площині Р1, яка аналогічним чином приймає першу петлю L1. Перша петля L1 оточує другу петлю L2, тобто розміщується навколо другої петлі L2. Хоча фіг. 5 ілюструє один приклад компактного розміщення обох петель, волоконнооптичний кабель можна розміщувати практично концентрично довжині LMAX другої петлі, при цьому площина Р1 розміщується ексцентрично відносно волоконно-оптичного кабелю і трохи вище LMAX. Ця умова реалізована, наприклад, у варіанті, показаному на фіг. 1-4. Тут, перша петля L1 розміщена приблизно на півшляху між волоконно-оптичним кабелем 8 і Н/2, де Н - це висота другої петлі L2 у площині Р2. Описане вище розташування забезпечує легкий доступ як до решти оптичних волокон, що утворюють другу петлю L2, 24, так і до виділених оптичних волокон, які можна зрощувати у верхній частині лотка 38, відведеного у положення, показане на фіг. 2. У випадку, якщо оптичні волокна, які виділили з другої петлі 24 і розмістили в секції 52 для утримування третьої петлі, необхідно зростити з оптичними волокнами додаткового волоконно-оптичного кабелю, ці оптичні волокна додаткового кабелю можна аналогічним чином провести по опорній пластині 40 для здійснення зрощень вищеописаним методом. Хоча на кресленнях і не показано, на верхній поверхні опорної пластини 40 виконані секції для утримування зрощень. Відповідно, як тільки здійснено одне зрощення, таке зрощене оптичне волокно можна розмістити і закріпити в лотку 38 заданим способом. Після здійснення всіх зрощень корпус закривають, в результаті чого верхня частина 3 корпусу буде щільно притиснута до нижньої частини 2 корпусу завдяки гелевому ущільнювальному елементу 12 і бічному ущільнювальному елементу, що входить в кожну канавку 10 під ущільнення. Отже, оптичні волокна волоконно-оптичного кабелю 8, які зробили доступними в результаті зняття кабельної оболонки 20, герметично утримуються всередині корпусу. Числові позначення L1 перша петля L2 друга петля Р1 перша площина Р2 друга площина LMAX максимальне подовження другої петлі L2 в напрямку, паралельному волоконнооптичному кабелю Н максимальне подовження другої петлі L2 в площині Р2 2 нижня частина корпусу 3 верхня частина корпусу 4перший вхід 6 другий вхід 8 волоконно-оптичний кабель 4 UA 103226 C2 5 10 15 20 25 30 35 10 канавка під ущільнення 12 гелевий ущільнювальний елемент 14 виїмка для приймання вставного елемента 16 вставний елемент 18 секції для утримування волоконно-оптичного кабелю 20 кабельна оболонка 22 група оптичних елементів 24 друга петля 26 роздільна площина 28 виїмка для розміщення петлі 30 бічна стінка 32 основа 34 шарнірні штирі 36 шарнірні елементи 38 лоток 40 опорна пластина 41 виїмка 42 нижній борт 44 верхній борт 46 секція для утримування першої петлі 48 дугоподібний елемент 50 внутрішній виступ 52 секція для утримування третьої петлі 54 упор для волоконно-оптичного кабелю 56 поздовжня виїмка 58 прямокутний борт 60 кронштейн для утримування другої петлі 60а шарнір 60b заскочки 62 верхня поверхня 63 стопор 64 упорна поверхня 66 опора 68 запірний елемент 70 запірна планка. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Корпус пристрою для розміщення оптичних волокон волоконно-оптичного кабелю (8), що складається з багатьох оптичних волокон, які утворюють першу петлю (L1) і другу петлю (L2), який включає перший комплект напрямних засобів (46), що визначають першу площину (Р1), для приймання першої петлі (L1), і другий комплект напрямних засобів (28, 48, 56), що визначають другу площину (Р2), для приймання другої петлі (L2, 24), причому ці площини (P1, P2) знаходяться під кутом 40-90°, який відрізняється тим, що перший комплект напрямних засобів (46) розташований навколо другого комплекту напрямних засобів (28, 48, 56) так, що коли перша петля (L1) і друга петля (L2) знаходяться у відповідних напрямних засобах, перша петля (L1) оточує другу петлю (L2). 2. Корпус за п. 1, який відрізняється тим, що згаданий кут становить 60-90°. 3. Корпус за п. 1 або 2, який відрізняється тим, що має розташований в ньому лоток (38), призначений для утримування першої петлі (L1). 4. Корпус за п. 3, який відрізняється тим, що лоток (38) має принаймні один засіб для розміщення зрощення. 5. Корпус за п. 3 або 4, який відрізняється тим, що лоток (38) має поздовжню виїмку (56) для приймання другої петлі (24). 6. Корпус за п. 5, який відрізняється тим, що включає кронштейн (60) для утримування другої петлі, який утримується нижньою частиною (2) корпусу з можливістю рознімання і який виступає крізь поздовжню виїмку (56). 7. Корпус за п. 6, який відрізняється тим, що лоток (38) включає дугоподібний елемент (48), який виступає над поздовжньою виїмкою (56) і утворює упорну поверхню (64), що взаємодіє з верхньою поверхнею (62) кронштейна (60) для утримування другої петлі. 5 UA 103226 C2 5 10 15 20 25 30 35 8. Корпус за будь-яким з попередніх пунктів, який відрізняється тим, що складається з нижньої частини (2) корпусу та верхньої частини (3) корпусу, між якими визначені входи (4, 6) для волоконно-оптичного кабелю (8). 9. Корпус за п. 8, який відрізняється тим, що лоток (38) розташовано практично паралельно роздільній площині (26) між двома частинами (2, 3) корпусу і входами (4, 6) для волоконнооптичного кабелю (8). 10. Корпус за п. 8 або 9, який відрізняється тим, що лоток (38) шарнірно прикріплено до нижньої частини (2) корпусу таким чином, що його можна відводити більш ніж на 90° від положення, практичного паралельного роздільній площині (26), у положення, в якому лоток (38) виступає з нижньої частини (2) корпусу заданим чином. 11. Корпус за будь-яким з попередніх пунктів, який відрізняється тим, що в нижній частині (2) корпусу виконана виїмка (28) для розміщення петлі для приймання нижньої частини другої петлі (24). 12. Корпус за п. 11, який відрізняється тим, що виїмка (28) для розміщення петлі утворена вставним елементом (16), вставленим в нижню частину (2) корпусу. 13. Корпус за п. 11 або 12, який відрізняється тим, що лоток (38) виконано з можливістю утримування першої петлі (L1) і він включає поздовжню виїмку (56), з якої друга петля (L2) виступає назовні таким чином, що перша і друга петлі (L1, L2) утримуються в корпусі, розміщуючись практично перпендикулярно одна одній. 14. Корпус за будь-яким з попередніх пунктів, який відрізняється тим, що перший комплект напрямних засобів (46) і другий комплект напрямних засобів (28, 48, 56) призначені для утримування першої петлі (L1), що оточує другу петлю (L2). 15. Корпус за будь-яким з попередніх пунктів, який відрізняється тим, що перший комплект напрямних засобів (46) і другий комплект напрямних засобів (28, 48, 56) призначені для утримування петель (L1, L2) таким чином, що їхні площини (P1, P2) перетинаються в місці максимального подовження (LMAX) обох петель (L1, L2). 16. Пристрій для розміщення оптичних волокон для волоконно-оптичного кабелю (8), що складається з багатьох оптичних волокон (22), який включає: корпус; принаймні одне зрощене оптичне волокно, виділене з решти оптичних волокон (22) волоконнооптичного кабелю (8), причому це принаймні одне виділене оптичне волокно утворює першу петлю (L1), решта оптичних волокон (22) утворює другу петлю (L2), і обидві петлі (L1, L2) розташовані в корпусі таким чином, що розміщуються в окремих площинах (P1, P2), причому ці площини (P1, P2) знаходяться під кутом 40-90°, який відрізняється тим, що перша петля (L1) оточує другу петлю (L2). 17. Пристрій для розміщення оптичних волокон за п. 16, який відрізняється тим, що має корпус за будь-яким з пунктів 1-15. 6 UA 103226 C2 7 UA 103226 C2 8 UA 103226 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
