Пристрій для переміщення плоских напівфабрикатів

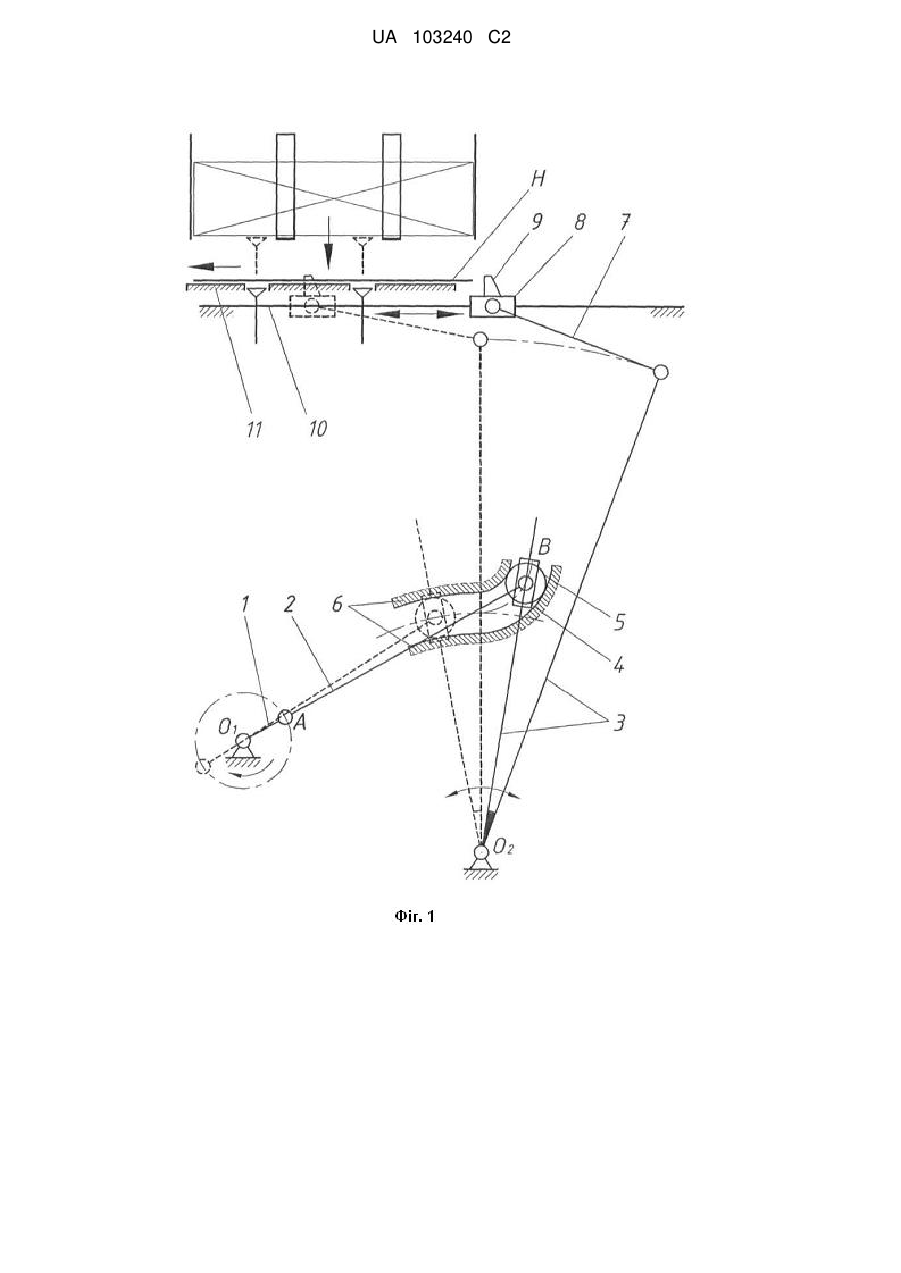

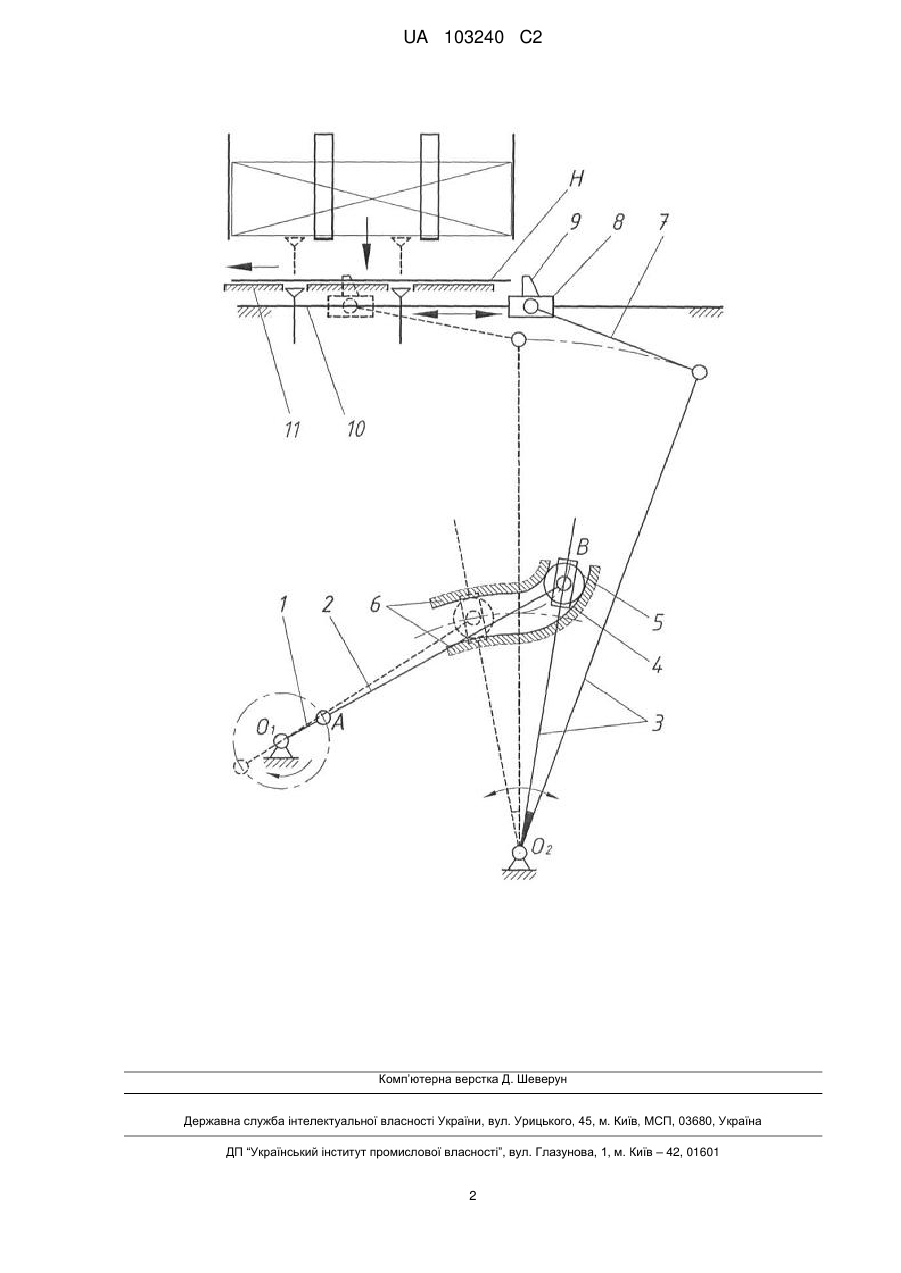

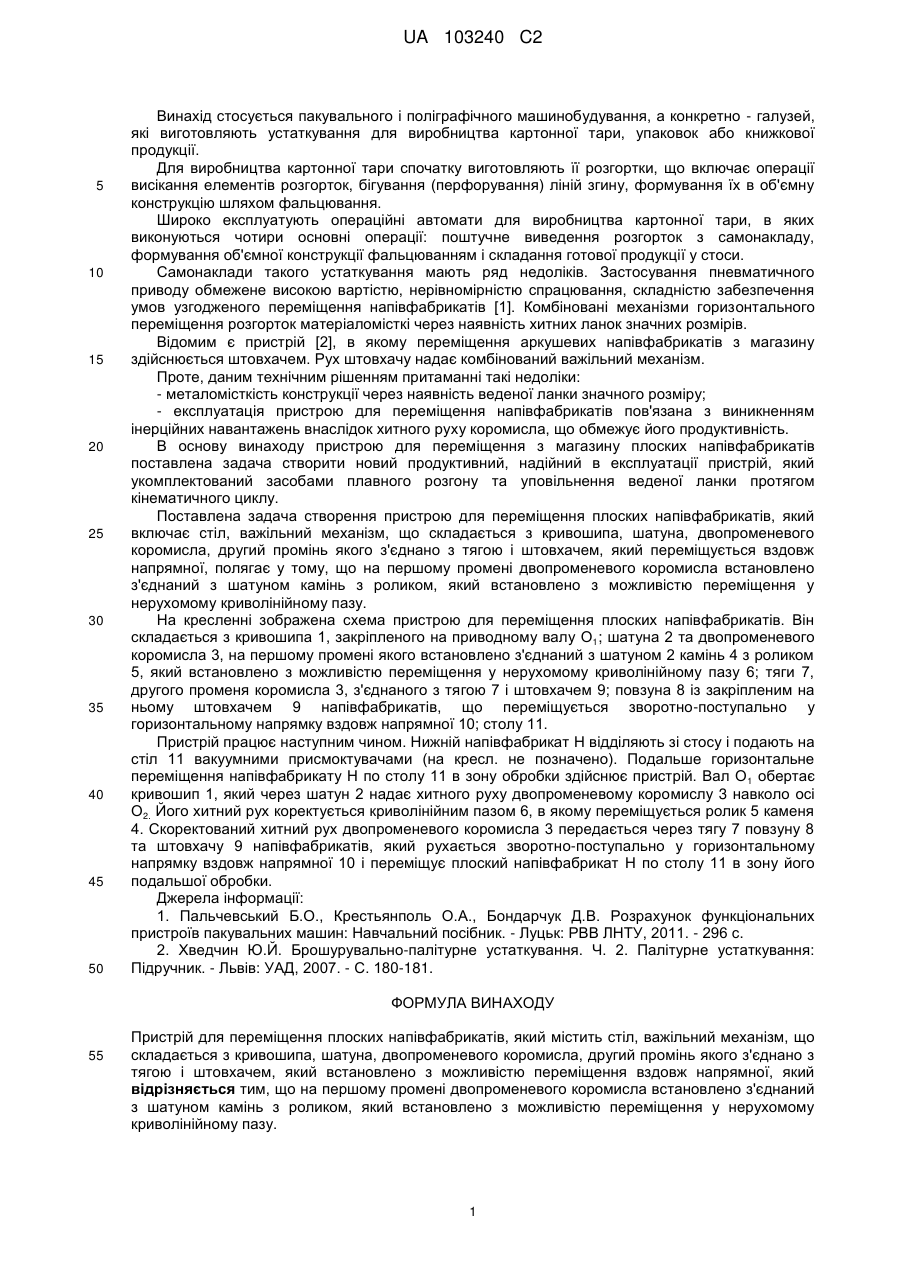

Реферат: Винахід належить до устаткування для виробництва картонної тари, упаковок або книжкової продукції. Пристрій для переміщення плоских напівфабрикатів містить стіл, важільний механізм, що складається з кривошипа, шатуна, двопроменевого коромисла, другий промінь якого з'єднано з тягою і штовхачем, який встановлено з можливістю переміщення вздовж напрямної. Згідно з винаходом, на першому промені двопроменевого коромисла встановлено з'єднаний з шатуном камінь з роликом, який може переміщуватись у нерухомому криволінійному пазу. Винахід забезпечує створення продуктивного і надійного в експлуатації пристрою. UA 103240 C2 (12) UA 103240 C2 UA 103240 C2 5 10 15 20 25 30 35 40 45 50 Винахід стосується пакувального і поліграфічного машинобудування, а конкретно - галузей, які виготовляють устаткування для виробництва картонної тари, упаковок або книжкової продукції. Для виробництва картонної тари спочатку виготовляють її розгортки, що включає операції висікання елементів розгорток, бігування (перфорування) ліній згину, формування їх в об'ємну конструкцію шляхом фальцювання. Широко експлуатують операційні автомати для виробництва картонної тари, в яких виконуються чотири основні операції: поштучне виведення розгорток з самонакладу, формування об'ємної конструкції фальцюванням і складання готової продукції у стоси. Самонаклади такого устаткування мають ряд недоліків. Застосування пневматичного приводу обмежене високою вартістю, нерівномірністю спрацювання, складністю забезпечення умов узгодженого переміщення напівфабрикатів [1]. Комбіновані механізми горизонтального переміщення розгорток матеріаломісткі через наявність хитних ланок значних розмірів. Відомим є пристрій [2], в якому переміщення аркушевих напівфабрикатів з магазину здійснюється штовхачем. Рух штовхачу надає комбінований важільний механізм. Проте, даним технічним рішенням притаманні такі недоліки: - металомісткість конструкції через наявність веденої ланки значного розміру; - експлуатація пристрою для переміщення напівфабрикатів пов'язана з виникненням інерційних навантажень внаслідок хитного руху коромисла, що обмежує його продуктивність. В основу винаходу пристрою для переміщення з магазину плоских напівфабрикатів поставлена задача створити новий продуктивний, надійний в експлуатації пристрій, який укомплектований засобами плавного розгону та уповільнення веденої ланки протягом кінематичного циклу. Поставлена задача створення пристрою для переміщення плоских напівфабрикатів, який включає стіл, важільний механізм, що складається з кривошипа, шатуна, двопроменевого коромисла, другий промінь якого з'єднано з тягою і штовхачем, який переміщується вздовж напрямної, полягає у тому, що на першому промені двопроменевого коромисла встановлено з'єднаний з шатуном камінь з роликом, який встановлено з можливістю переміщення у нерухомому криволінійному пазу. На кресленні зображена схема пристрою для переміщення плоских напівфабрикатів. Він складається з кривошипа 1, закріпленого на приводному валу О1; шатуна 2 та двопроменевого коромисла 3, на першому промені якого встановлено з'єднаний з шатуном 2 камінь 4 з роликом 5, який встановлено з можливістю переміщення у нерухомому криволінійному пазу 6; тяги 7, другого променя коромисла 3, з'єднаного з тягою 7 і штовхачем 9; повзуна 8 із закріпленим на ньому штовхачем 9 напівфабрикатів, що переміщується зворотно-поступально у горизонтальному напрямку вздовж напрямної 10; столу 11. Пристрій працює наступним чином. Нижній напівфабрикат Η відділяють зі стосу і подають на стіл 11 вакуумними присмоктувачами (на кресл. не позначено). Подальше горизонтальне переміщення напівфабрикату Η по столу 11 в зону обробки здійснює пристрій. Вал О 1 обертає кривошип 1, який через шатун 2 надає хитного руху двопроменевому коромислу 3 навколо осі О2. Його хитний рух коректується криволінійним пазом 6, в якому переміщується ролик 5 каменя 4. Скоректований хитний рух двопроменевого коромисла 3 передається через тягу 7 повзуну 8 та штовхачу 9 напівфабрикатів, який рухається зворотно-поступально у горизонтальному напрямку вздовж напрямної 10 і переміщує плоский напівфабрикат Η по столу 11 в зону його подальшої обробки. Джерела інформації: 1. Пальчевський Б.О., Крестьянполь О.Α., Бондарчук Д.В. Розрахунок функціональних пристроїв пакувальних машин: Навчальний посібник. - Луцьк: РВВ ЛНТУ, 2011. - 296 с. 2. Хведчин Ю.Й. Брошурувально-палітурне устаткування. Ч. 2. Палітурне устаткування: Підручник. - Львів: УАД, 2007. - С. 180-181. ФОРМУЛА ВИНАХОДУ 55 Пристрій для переміщення плоских напівфабрикатів, який містить стіл, важільний механізм, що складається з кривошипа, шатуна, двопроменевого коромисла, другий промінь якого з'єднано з тягою і штовхачем, який встановлено з можливістю переміщення вздовж напрямної, який відрізняється тим, що на першому промені двопроменевого коромисла встановлено з'єднаний з шатуном камінь з роликом, який встановлено з можливістю переміщення у нерухомому криволінійному пазу. 1 UA 103240 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
