Лічильник інгалятора сухого порошку

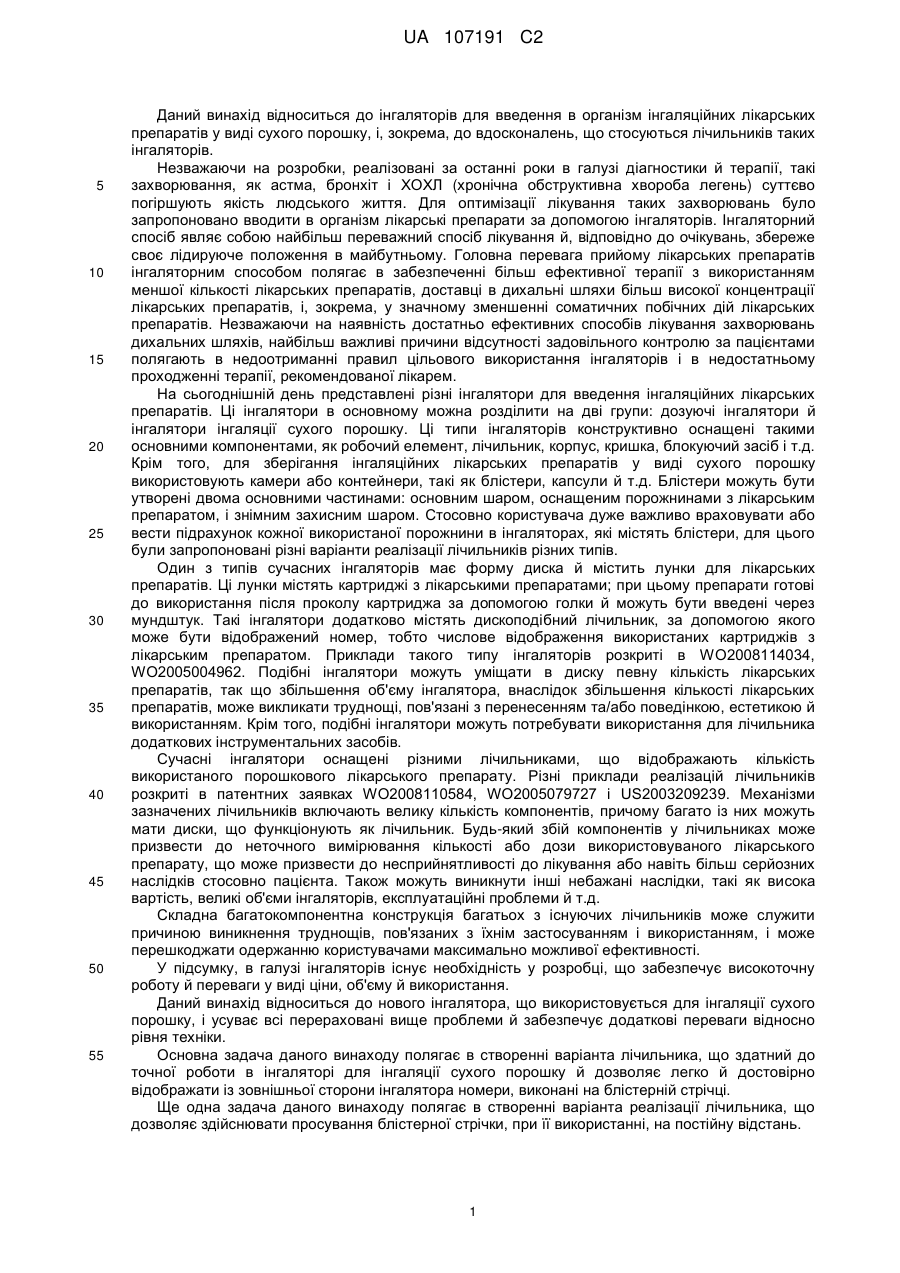

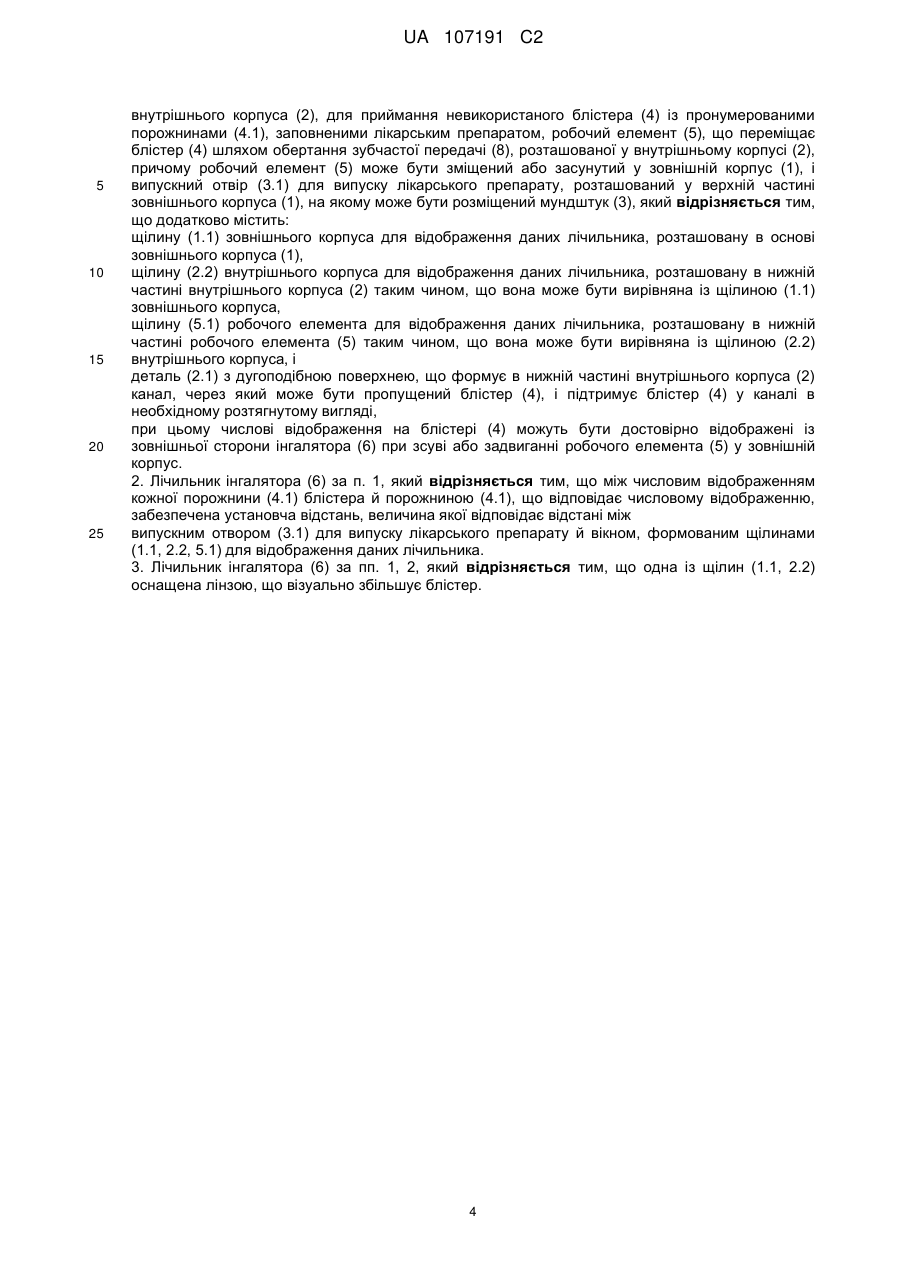

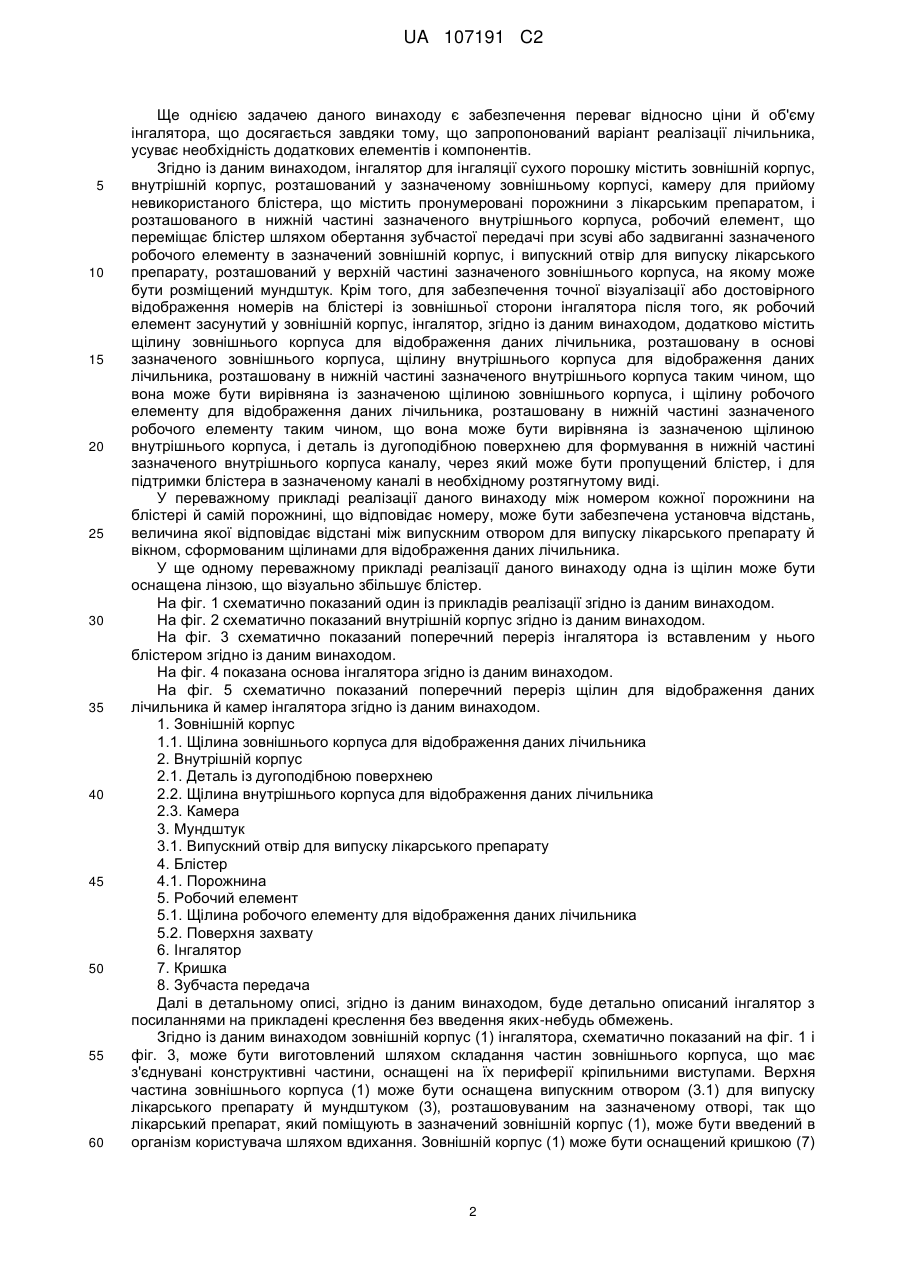

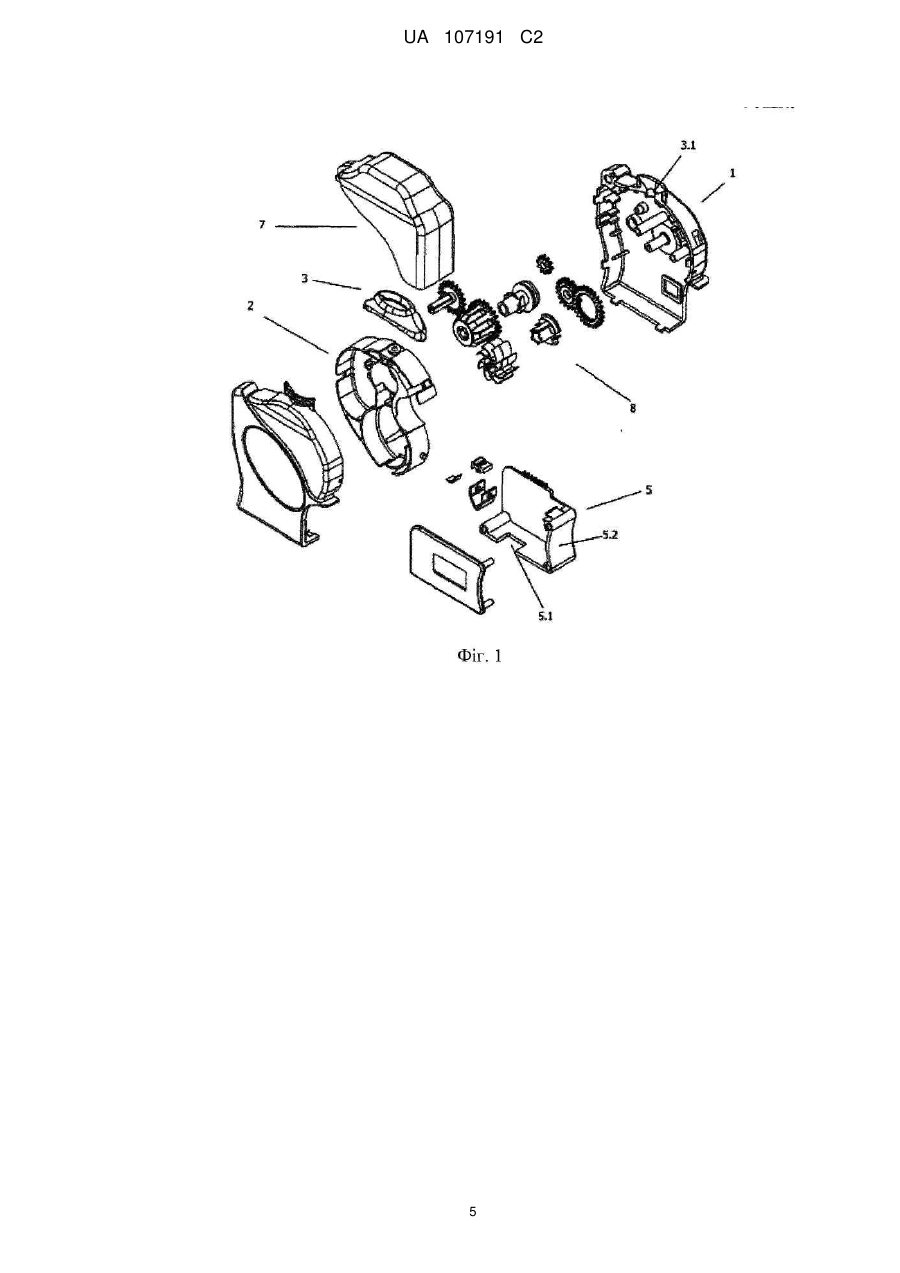

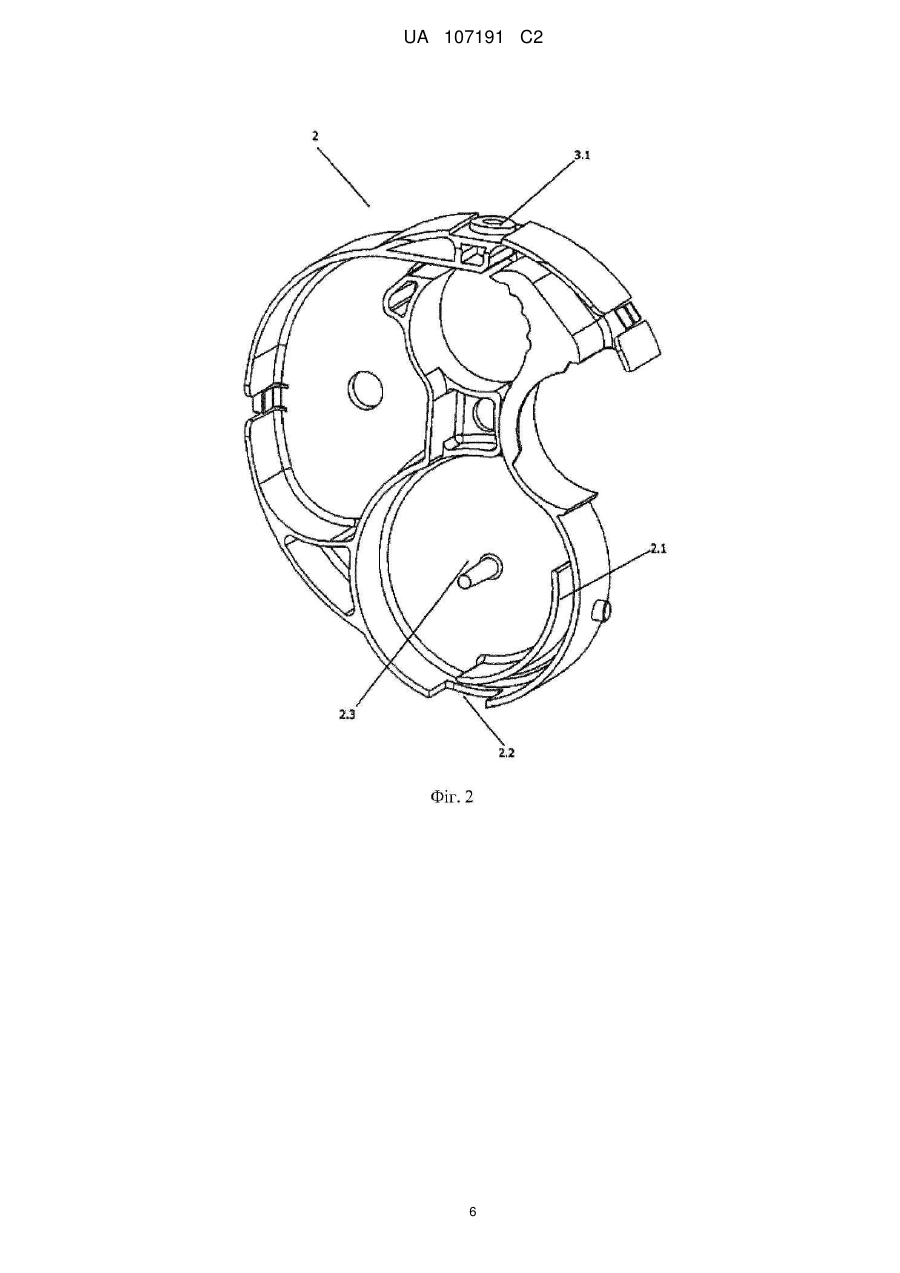

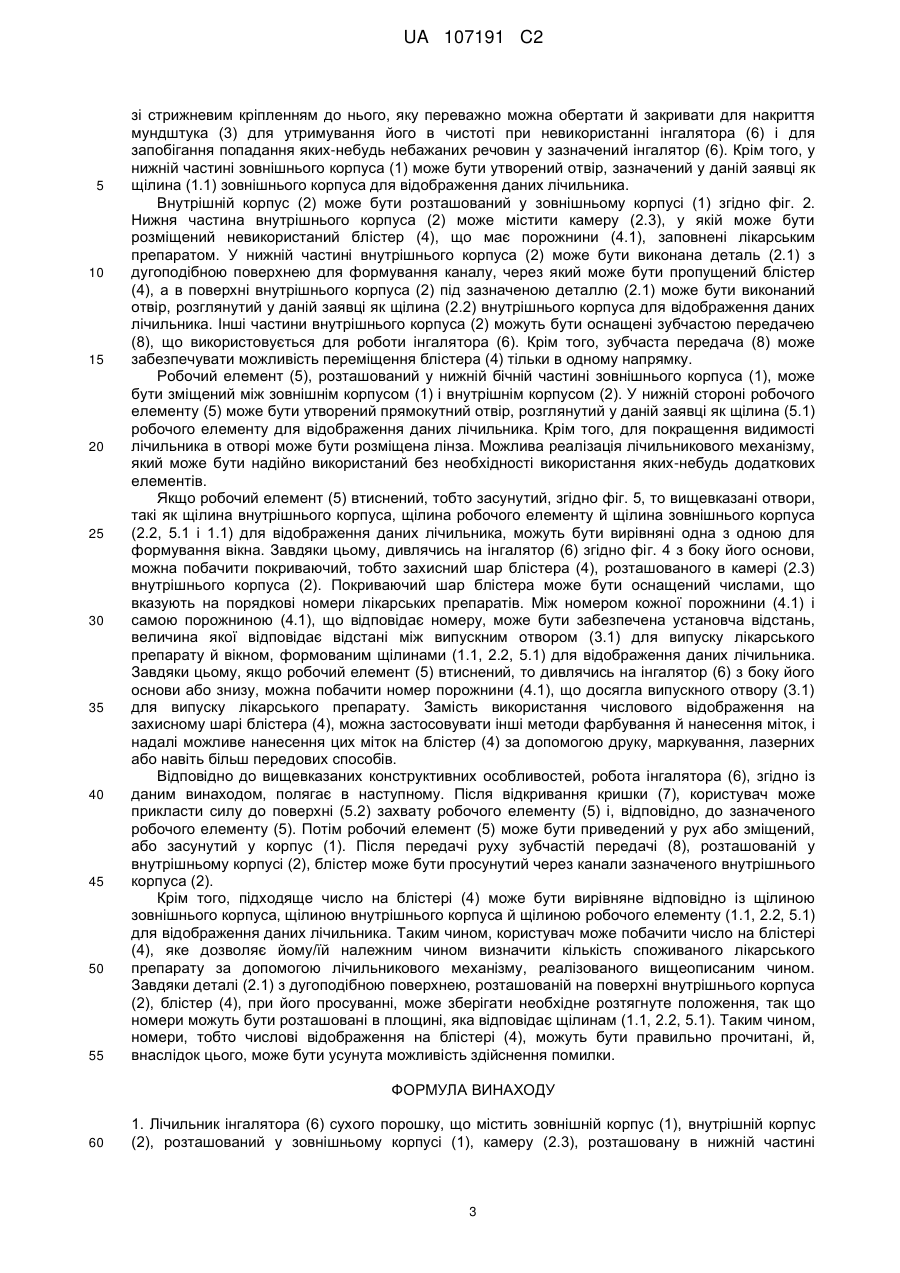

Реферат: Лічильник інгалятора (6) для введення сухого порошку містить робочий елемент (5), який може бути зміщений або засунутий у внутрішній корпус для переміщення блістера в одному напрямку, причому блістер (4) має порожнини з лікарським препаратом, розташовані в зовнішньому корпусі (1) і направлені в бік внутрішнього корпуса (2) і мундштука (3). Стрічка містить числа для зазначення порядкових номерів вказаних блістерних порожнин (4.1), і деталь (2.1) з дугоподібною поверхнею, що формує в нижній частині внутрішнього корпуса (2) канал, через який може бути пропущений блістер (4), і підтримує блістер (4) у зазначеному каналі в необхідному розтягнутому вигляді. UA 107191 C2 (12) UA 107191 C2 UA 107191 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до інгаляторів для введення в організм інгаляційних лікарських препаратів у виді сухого порошку, і, зокрема, до вдосконалень, що стосуються лічильників таких інгаляторів. Незважаючи на розробки, реалізовані за останні роки в галузі діагностики й терапії, такі захворювання, як астма, бронхіт і ХОХЛ (хронічна обструктивна хвороба легень) суттєво погіршують якість людського життя. Для оптимізації лікування таких захворювань було запропоновано вводити в організм лікарські препарати за допомогою інгаляторів. Інгаляторний спосіб являє собою найбільш переважний спосіб лікування й, відповідно до очікувань, збереже своє лідируюче положення в майбутньому. Головна перевага прийому лікарських препаратів інгаляторним способом полягає в забезпеченні більш ефективної терапії з використанням меншої кількості лікарських препаратів, доставці в дихальні шляхи більш високої концентрації лікарських препаратів, і, зокрема, у значному зменшенні соматичних побічних дій лікарських препаратів. Незважаючи на наявність достатньо ефективних способів лікування захворювань дихальних шляхів, найбільш важливі причини відсутності задовільного контролю за пацієнтами полягають в недоотриманні правил цільового використання інгаляторів і в недостатньому проходженні терапії, рекомендованої лікарем. На сьогоднішній день представлені різні інгалятори для введення інгаляційних лікарських препаратів. Ці інгалятори в основному можна розділити на дві групи: дозуючі інгалятори й інгалятори інгаляції сухого порошку. Ці типи інгаляторів конструктивно оснащені такими основними компонентами, як робочий елемент, лічильник, корпус, кришка, блокуючий засіб і т.д. Крім того, для зберігання інгаляційних лікарських препаратів у виді сухого порошку використовують камери або контейнери, такі як блістери, капсули й т.д. Блістери можуть бути утворені двома основними частинами: основним шаром, оснащеним порожнинами з лікарським препаратом, і знімним захисним шаром. Стосовно користувача дуже важливо враховувати або вести підрахунок кожної використаної порожнини в інгаляторах, які містять блістери, для цього були запропоновані різні варіанти реалізації лічильників різних типів. Один з типів сучасних інгаляторів має форму диска й містить лунки для лікарських препаратів. Ці лунки містять картриджі з лікарськими препаратами; при цьому препарати готові до використання після проколу картриджа за допомогою голки й можуть бути введені через мундштук. Такі інгалятори додатково містять дископодібний лічильник, за допомогою якого може бути відображений номер, тобто числове відображення використаних картриджів з лікарським препаратом. Приклади такого типу інгаляторів розкриті в WO2008114034, WO2005004962. Подібні інгалятори можуть уміщати в диску певну кількість лікарських препаратів, так що збільшення об'єму інгалятора, внаслідок збільшення кількості лікарських препаратів, може викликати труднощі, пов'язані з перенесенням та/або поведінкою, естетикою й використанням. Крім того, подібні інгалятори можуть потребувати використання для лічильника додаткових інструментальних засобів. Сучасні інгалятори оснащені різними лічильниками, що відображають кількість використаного порошкового лікарського препарату. Різні приклади реалізацій лічильників розкриті в патентних заявках WO2008110584, WO2005079727 і US2003209239. Механізми зазначених лічильників включають велику кількість компонентів, причому багато із них можуть мати диски, що функціонують як лічильник. Будь-який збій компонентів у лічильниках може призвести до неточного вимірювання кількості або дози використовуваного лікарського препарату, що може призвести до несприйнятливості до лікування або навіть більш серйозних наслідків стосовно пацієнта. Також можуть виникнути інші небажані наслідки, такі як висока вартість, великі об'єми інгаляторів, експлуатаційні проблеми й т.д. Складна багатокомпонентна конструкція багатьох з існуючих лічильників може служити причиною виникнення труднощів, пов'язаних з їхнім застосуванням і використанням, і може перешкоджати одержанню користувачами максимально можливої ефективності. У підсумку, в галузі інгаляторів існує необхідність у розробці, що забезпечує високоточну роботу й переваги у виді ціни, об'єму й використання. Даний винахід відноситься до нового інгалятора, що використовується для інгаляції сухого порошку, і усуває всі перераховані вище проблеми й забезпечує додаткові переваги відносно рівня техніки. Основна задача даного винаходу полягає в створенні варіанта лічильника, що здатний до точної роботи в інгаляторі для інгаляції сухого порошку й дозволяє легко й достовірно відображати із зовнішньої сторони інгалятора номери, виконані на блістерній стрічці. Ще одна задача даного винаходу полягає в створенні варіанта реалізації лічильника, що дозволяє здійснювати просування блістерної стрічки, при її використанні, на постійну відстань. 1 UA 107191 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ще однією задачею даного винаходу є забезпечення переваг відносно ціни й об'єму інгалятора, що досягається завдяки тому, що запропонований варіант реалізації лічильника, усуває необхідність додаткових елементів і компонентів. Згідно із даним винаходом, інгалятор для інгаляції сухого порошку містить зовнішній корпус, внутрішній корпус, розташований у зазначеному зовнішньому корпусі, камеру для прийому невикористаного блістера, що містить пронумеровані порожнини з лікарським препаратом, і розташованого в нижній частині зазначеного внутрішнього корпуса, робочий елемент, що переміщає блістер шляхом обертання зубчастої передачі при зсуві або задвиганні зазначеного робочого елементу в зазначений зовнішній корпус, і випускний отвір для випуску лікарського препарату, розташований у верхній частині зазначеного зовнішнього корпуса, на якому може бути розміщений мундштук. Крім того, для забезпечення точної візуалізації або достовірного відображення номерів на блістері із зовнішньої сторони інгалятора після того, як робочий елемент засунутий у зовнішній корпус, інгалятор, згідно із даним винаходом, додатково містить щілину зовнішнього корпуса для відображення даних лічильника, розташовану в основі зазначеного зовнішнього корпуса, щілину внутрішнього корпуса для відображення даних лічильника, розташовану в нижній частині зазначеного внутрішнього корпуса таким чином, що вона може бути вирівняна із зазначеною щілиною зовнішнього корпуса, і щілину робочого елементу для відображення даних лічильника, розташовану в нижній частині зазначеного робочого елементу таким чином, що вона може бути вирівняна із зазначеною щілиною внутрішнього корпуса, і деталь із дугоподібною поверхнею для формування в нижній частині зазначеного внутрішнього корпуса каналу, через який може бути пропущений блістер, і для підтримки блістера в зазначеному каналі в необхідному розтягнутому виді. У переважному прикладі реалізації даного винаходу між номером кожної порожнини на блістері й самій порожнині, що відповідає номеру, може бути забезпечена установча відстань, величина якої відповідає відстані між випускним отвором для випуску лікарського препарату й вікном, сформованим щілинами для відображення даних лічильника. У ще одному переважному прикладі реалізації даного винаходу одна із щілин може бути оснащена лінзою, що візуально збільшує блістер. На фіг. 1 схематично показаний один із прикладів реалізації згідно із даним винаходом. На фіг. 2 схематично показаний внутрішній корпус згідно із даним винаходом. На фіг. 3 схематично показаний поперечний переріз інгалятора із вставленим у нього блістером згідно із даним винаходом. На фіг. 4 показана основа інгалятора згідно із даним винаходом. На фіг. 5 схематично показаний поперечний переріз щілин для відображення даних лічильника й камер інгалятора згідно із даним винаходом. 1. Зовнішній корпус 1.1. Щілина зовнішнього корпуса для відображення даних лічильника 2. Внутрішній корпус 2.1. Деталь із дугоподібною поверхнею 2.2. Щілина внутрішнього корпуса для відображення даних лічильника 2.3. Камера 3. Мундштук 3.1. Випускний отвір для випуску лікарського препарату 4. Блістер 4.1. Порожнина 5. Робочий елемент 5.1. Щілина робочого елементу для відображення даних лічильника 5.2. Поверхня захвату 6. Інгалятор 7. Кришка 8. Зубчаста передача Далі в детальному описі, згідно із даним винаходом, буде детально описаний інгалятор з посиланнями на прикладені креслення без введення яких-небудь обмежень. Згідно із даним винаходом зовнішній корпус (1) інгалятора, схематично показаний на фіг. 1 і фіг. 3, може бути виготовлений шляхом складання частин зовнішнього корпуса, що має з'єднувані конструктивні частини, оснащені на їх периферії кріпильними виступами. Верхня частина зовнішнього корпуса (1) може бути оснащена випускним отвором (3.1) для випуску лікарського препарату й мундштуком (3), розташовуваним на зазначеному отворі, так що лікарський препарат, який поміщують в зазначений зовнішній корпус (1), може бути введений в організм користувача шляхом вдихання. Зовнішній корпус (1) може бути оснащений кришкою (7) 2 UA 107191 C2 5 10 15 20 25 30 35 40 45 50 55 зі стрижневим кріпленням до нього, яку переважно можна обертати й закривати для накриття мундштука (3) для утримування його в чистоті при невикористанні інгалятора (6) і для запобігання попадання яких-небудь небажаних речовин у зазначений інгалятор (6). Крім того, у нижній частині зовнішнього корпуса (1) може бути утворений отвір, зазначений у даній заявці як щілина (1.1) зовнішнього корпуса для відображення даних лічильника. Внутрішній корпус (2) може бути розташований у зовнішньому корпусі (1) згідно фіг. 2. Нижня частина внутрішнього корпуса (2) може містити камеру (2.3), у якій може бути розміщений невикористаний блістер (4), що має порожнини (4.1), заповнені лікарським препаратом. У нижній частині внутрішнього корпуса (2) може бути виконана деталь (2.1) з дугоподібною поверхнею для формування каналу, через який може бути пропущений блістер (4), а в поверхні внутрішнього корпуса (2) під зазначеною деталлю (2.1) може бути виконаний отвір, розглянутий у даній заявці як щілина (2.2) внутрішнього корпуса для відображення даних лічильника. Інші частини внутрішнього корпуса (2) можуть бути оснащені зубчастою передачею (8), що використовується для роботи інгалятора (6). Крім того, зубчаста передача (8) може забезпечувати можливість переміщення блістера (4) тільки в одному напрямку. Робочий елемент (5), розташований у нижній бічній частині зовнішнього корпуса (1), може бути зміщений між зовнішнім корпусом (1) і внутрішнім корпусом (2). У нижній стороні робочого елементу (5) може бути утворений прямокутний отвір, розглянутий у даній заявці як щілина (5.1) робочого елементу для відображення даних лічильника. Крім того, для покращення видимості лічильника в отворі може бути розміщена лінза. Можлива реалізація лічильникового механізму, який може бути надійно використаний без необхідності використання яких-небудь додаткових елементів. Якщо робочий елемент (5) втиснений, тобто засунутий, згідно фіг. 5, то вищевказані отвори, такі як щілина внутрішнього корпуса, щілина робочого елементу й щілина зовнішнього корпуса (2.2, 5.1 і 1.1) для відображення даних лічильника, можуть бути вирівняні одна з одною для формування вікна. Завдяки цьому, дивлячись на інгалятор (6) згідно фіг. 4 з боку його основи, можна побачити покриваючий, тобто захисний шар блістера (4), розташованого в камері (2.3) внутрішнього корпуса (2). Покриваючий шар блістера може бути оснащений числами, що вказують на порядкові номери лікарських препаратів. Між номером кожної порожнини (4.1) і самою порожниною (4.1), що відповідає номеру, може бути забезпечена установча відстань, величина якої відповідає відстані між випускним отвором (3.1) для випуску лікарського препарату й вікном, формованим щілинами (1.1, 2.2, 5.1) для відображення даних лічильника. Завдяки цьому, якщо робочий елемент (5) втиснений, то дивлячись на інгалятор (6) з боку його основи або знизу, можна побачити номер порожнини (4.1), що досягла випускного отвору (3.1) для випуску лікарського препарату. Замість використання числового відображення на захисному шарі блістера (4), можна застосовувати інші методи фарбування й нанесення міток, і надалі можливе нанесення цих міток на блістер (4) за допомогою друку, маркування, лазерних або навіть більш передових способів. Відповідно до вищевказаних конструктивних особливостей, робота інгалятора (6), згідно із даним винаходом, полягає в наступному. Після відкривання кришки (7), користувач може прикласти силу до поверхні (5.2) захвату робочого елементу (5) і, відповідно, до зазначеного робочого елементу (5). Потім робочий елемент (5) може бути приведений у рух або зміщений, або засунутий у корпус (1). Після передачі руху зубчастій передачі (8), розташованій у внутрішньому корпусі (2), блістер може бути просунутий через канали зазначеного внутрішнього корпуса (2). Крім того, підходяще число на блістері (4) може бути вирівняне відповідно із щілиною зовнішнього корпуса, щілиною внутрішнього корпуса й щілиною робочого елементу (1.1, 2.2, 5.1) для відображення даних лічильника. Таким чином, користувач може побачити число на блістері (4), яке дозволяє йому/їй належним чином визначити кількість споживаного лікарського препарату за допомогою лічильникового механізму, реалізованого вищеописаним чином. Завдяки деталі (2.1) з дугоподібною поверхнею, розташованій на поверхні внутрішнього корпуса (2), блістер (4), при його просуванні, може зберігати необхідне розтягнуте положення, так що номери можуть бути розташовані в площині, яка відповідає щілинам (1.1, 2.2, 5.1). Таким чином, номери, тобто числові відображення на блістері (4), можуть бути правильно прочитані, й, внаслідок цього, може бути усунута можливість здійснення помилки. ФОРМУЛА ВИНАХОДУ 60 1. Лічильник інгалятора (6) сухого порошку, що містить зовнішній корпус (1), внутрішній корпус (2), розташований у зовнішньому корпусі (1), камеру (2.3), розташовану в нижній частині 3 UA 107191 C2 5 10 15 20 25 внутрішнього корпуса (2), для приймання невикористаного блістера (4) із пронумерованими порожнинами (4.1), заповненими лікарським препаратом, робочий елемент (5), що переміщає блістер (4) шляхом обертання зубчастої передачі (8), розташованої у внутрішньому корпусі (2), причому робочий елемент (5) може бути зміщений або засунутий у зовнішній корпус (1), і випускний отвір (3.1) для випуску лікарського препарату, розташований у верхній частині зовнішнього корпуса (1), на якому може бути розміщений мундштук (3), який відрізняється тим, що додатково містить: щілину (1.1) зовнішнього корпуса для відображення даних лічильника, розташовану в основі зовнішнього корпуса (1), щілину (2.2) внутрішнього корпуса для відображення даних лічильника, розташовану в нижній частині внутрішнього корпуса (2) таким чином, що вона може бути вирівняна із щілиною (1.1) зовнішнього корпуса, щілину (5.1) робочого елемента для відображення даних лічильника, розташовану в нижній частині робочого елемента (5) таким чином, що вона може бути вирівняна із щілиною (2.2) внутрішнього корпуса, і деталь (2.1) з дугоподібною поверхнею, що формує в нижній частині внутрішнього корпуса (2) канал, через який може бути пропущений блістер (4), і підтримує блістер (4) у каналі в необхідному розтягнутому вигляді, при цьому числові відображення на блістері (4) можуть бути достовірно відображені із зовнішньої сторони інгалятора (6) при зсуві або задвиганні робочого елемента (5) у зовнішній корпус. 2. Лічильник інгалятора (6) за п. 1, який відрізняється тим, що між числовим відображенням кожної порожнини (4.1) блістера й порожниною (4.1), що відповідає числовому відображенню, забезпечена установча відстань, величина якої відповідає відстані між випускним отвором (3.1) для випуску лікарського препарату й вікном, формованим щілинами (1.1, 2.2, 5.1) для відображення даних лічильника. 3. Лічильник інгалятора (6) за пп. 1, 2, який відрізняється тим, що одна із щілин (1.1, 2.2) оснащена лінзою, що візуально збільшує блістер. 4 UA 107191 C2 5 UA 107191 C2 6 UA 107191 C2 7 UA 107191 C2 8 UA 107191 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
