Інгалятор для інгаляції сухого порошку

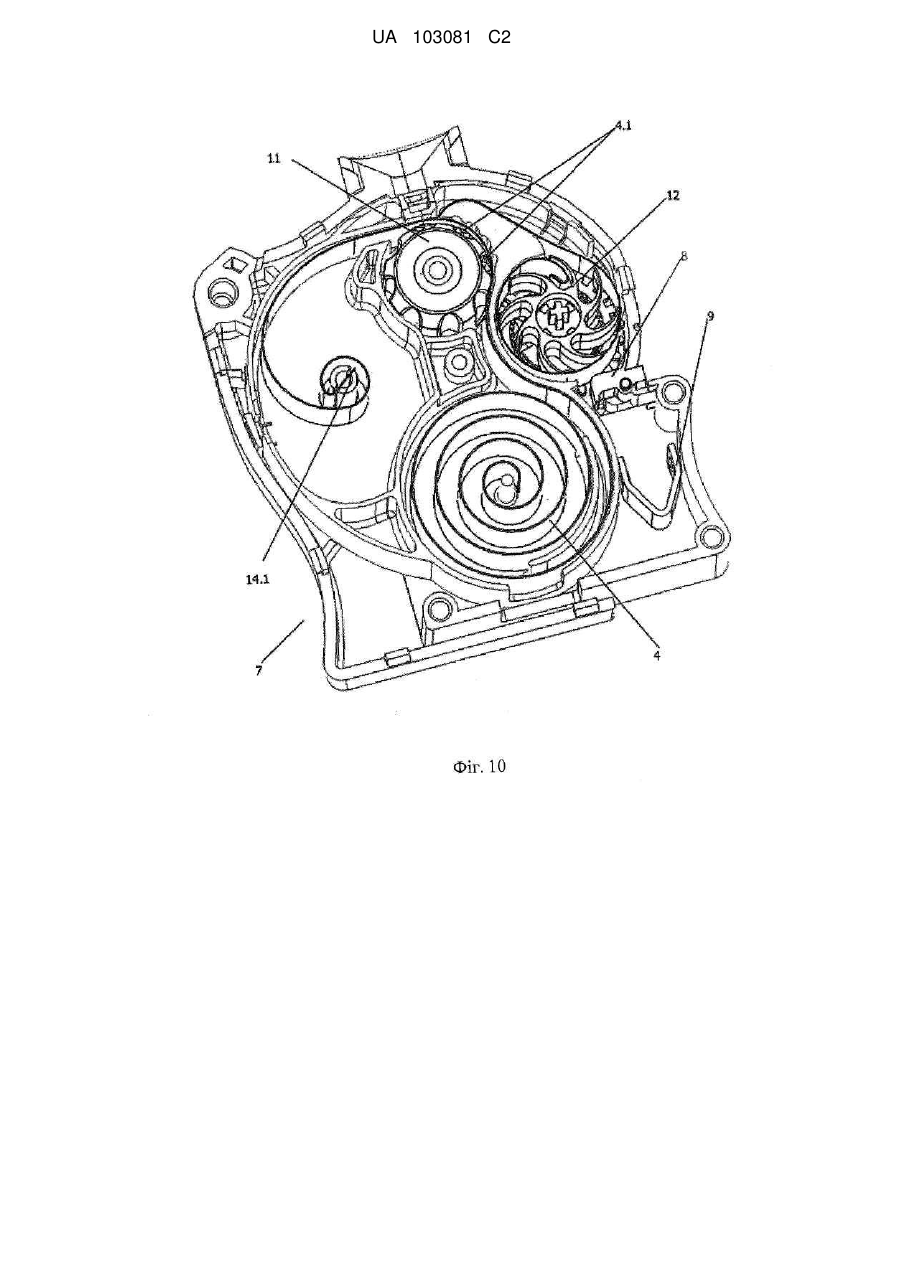

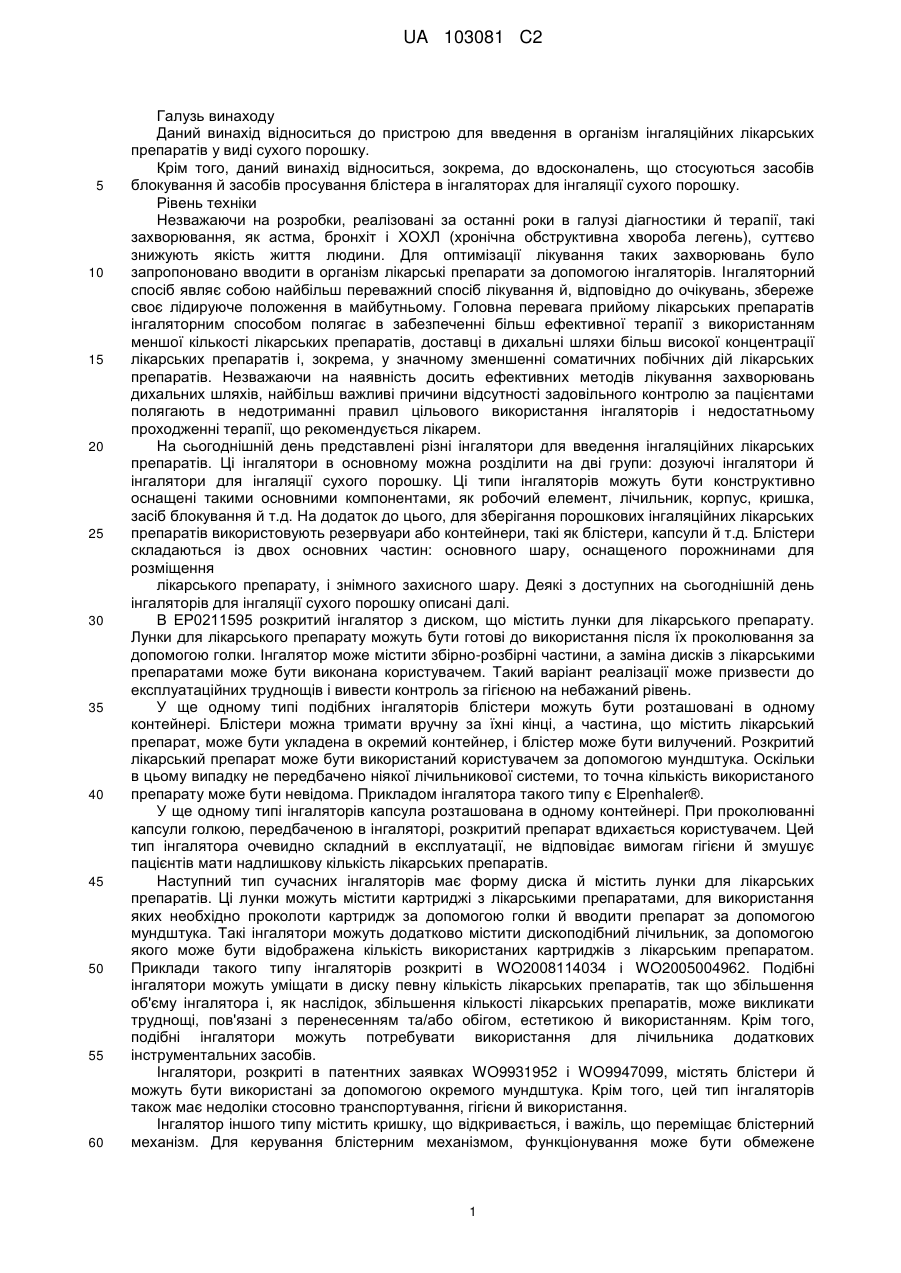

Реферат: Даний винахід стосується інгалятора для інгаляції сухого порошку (7), інгалятор просуває блістер (4), що містить порожнини (4.1) з лікарським препаратом, в одному напрямку, причому зазначений блістер розташований у зовнішньому корпусі (1) і надходить у внутрішній корпус із одного боку, а з іншого боку виходить до мундштука (3). При цьому зазначений інгалятор (7) додатково містить робочий елемент (5), що зміщується в зовнішній корпус (1), і кришку (6), з'єднану із зовнішнім корпусом. Причому зазначений інгалятор додатково містить блокуючий затиск (8), що містить щонайменше один виступ (8.1), який втримує зазначений робочий елемент на конкретній відстані, на якій він може бути засунутий, і який з'єднаний із зовнішнім корпусом (1) таким чином, що забезпечує можливість переміщення зазначеного затиску (8) вертикально вверх і вниз для забезпечення повного відшаровування кожної порожнини, черга використання якої підійшла. UA 103081 C2 (12) UA 103081 C2 UA 103081 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Даний винахід відноситься до пристрою для введення в організм інгаляційних лікарських препаратів у виді сухого порошку. Крім того, даний винахід відноситься, зокрема, до вдосконалень, що стосуються засобів блокування й засобів просування блістера в інгаляторах для інгаляції сухого порошку. Рівень техніки Незважаючи на розробки, реалізовані за останні роки в галузі діагностики й терапії, такі захворювання, як астма, бронхіт і ХОХЛ (хронічна обструктивна хвороба легень), суттєво знижують якість життя людини. Для оптимізації лікування таких захворювань було запропоновано вводити в організм лікарські препарати за допомогою інгаляторів. Інгаляторний спосіб являє собою найбільш переважний спосіб лікування й, відповідно до очікувань, збереже своє лідируюче положення в майбутньому. Головна перевага прийому лікарських препаратів інгаляторним способом полягає в забезпеченні більш ефективної терапії з використанням меншої кількості лікарських препаратів, доставці в дихальні шляхи більш високої концентрації лікарських препаратів і, зокрема, у значному зменшенні соматичних побічних дій лікарських препаратів. Незважаючи на наявність досить ефективних методів лікування захворювань дихальних шляхів, найбільш важливі причини відсутності задовільного контролю за пацієнтами полягають в недотриманні правил цільового використання інгаляторів і недостатньому проходженні терапії, що рекомендується лікарем. На сьогоднішній день представлені різні інгалятори для введення інгаляційних лікарських препаратів. Ці інгалятори в основному можна розділити на дві групи: дозуючі інгалятори й інгалятори для інгаляції сухого порошку. Ці типи інгаляторів можуть бути конструктивно оснащені такими основними компонентами, як робочий елемент, лічильник, корпус, кришка, засіб блокування й т.д. На додаток до цього, для зберігання порошкових інгаляційних лікарських препаратів використовують резервуари або контейнери, такі як блістери, капсули й т.д. Блістери складаються із двох основних частин: основного шару, оснащеного порожнинами для розміщення лікарського препарату, і знімного захисного шару. Деякі з доступних на сьогоднішній день інгаляторів для інгаляції сухого порошку описані далі. В ЕР0211595 розкритий інгалятор з диском, що містить лунки для лікарського препарату. Лунки для лікарського препарату можуть бути готові до використання після їх проколювання за допомогою голки. Інгалятор може містити збірно-розбірні частини, а заміна дисків з лікарськими препаратами може бути виконана користувачем. Такий варіант реалізації може призвести до експлуатаційних труднощів і вивести контроль за гігієною на небажаний рівень. У ще одному типі подібних інгаляторів блістери можуть бути розташовані в одному контейнері. Блістери можна тримати вручну за їхні кінці, а частина, що містить лікарський препарат, може бути укладена в окремий контейнер, і блістер може бути вилучений. Розкритий лікарський препарат може бути використаний користувачем за допомогою мундштука. Оскільки в цьому випадку не передбачено ніякої лічильникової системи, то точна кількість використаного препарату може бути невідома. Прикладом інгалятора такого типу є Elpenhaler®. У ще одному типі інгаляторів капсула розташована в одному контейнері. При проколюванні капсули голкою, передбаченою в інгаляторі, розкритий препарат вдихається користувачем. Цей тип інгалятора очевидно складний в експлуатації, не відповідає вимогам гігієни й змушує пацієнтів мати надлишкову кількість лікарських препаратів. Наступний тип сучасних інгаляторів має форму диска й містить лунки для лікарських препаратів. Ці лунки можуть містити картриджі з лікарськими препаратами, для використання яких необхідно проколоти картридж за допомогою голки й вводити препарат за допомогою мундштука. Такі інгалятори можуть додатково містити дископодібний лічильник, за допомогою якого може бути відображена кількість використаних картриджів з лікарським препаратом. Приклади такого типу інгаляторів розкриті в WO2008114034 і WO2005004962. Подібні інгалятори можуть уміщати в диску певну кількість лікарських препаратів, так що збільшення об'єму інгалятора і, як наслідок, збільшення кількості лікарських препаратів, може викликати труднощі, пов'язані з перенесенням та/або обігом, естетикою й використанням. Крім того, подібні інгалятори можуть потребувати використання для лічильника додаткових інструментальних засобів. Інгалятори, розкриті в патентних заявках WO9931952 і WO9947099, містять блістери й можуть бути використані за допомогою окремого мундштука. Крім того, цей тип інгаляторів також має недоліки стосовно транспортування, гігієни й використання. Інгалятор іншого типу містить кришку, що відкривається, і важіль, що переміщає блістерний механізм. Для керування блістерним механізмом, функціонування може бути обмежене 1 UA 103081 C2 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше двома переміщеннями вперед та назад вздовж дископодібного корпуса. Надійність використання інгалятора може бути забезпечена додатковим зовнішнім корпусом. Використання додаткових пристосувань, необхідність у багатоетапних діях і труднощі, які виникають внаслідок цього в подібних інгаляторах, можуть призвести до небажаних наслідків, таких як марна витрата лікарських препаратів внаслідок їхнього нецільового використання. На сьогоднішній день розроблені різні типи механізму блокування для забезпечення експлуатаційної надійності сучасних інгаляторів. Ці приклади реалізації направлені щоб запобігти використанню зайвої кількості лікарських препаратів. У заявках ЕР1774984 і US2002170560 розкриті приклади реалізації засобів блокування, що використовуються в інгаляторах. Величина первинної діючої сили, яка повинна бути прикладена до кнопки, рукоятки й т.п. для просування утримуваного блістера, і величина покрокового просування в сучасних блістерних інгаляторах представляють для користувача серйозні проблеми. Зокрема, прикладення користувачем недостатньої сили до рукоятки або кнопки може призвести до неповного відкриття блістера, і, внаслідок цього, до введення недостатньої дози. З іншого боку, прикладення надмірної сили може призвести до звільнення надлишкової дози. У підсумку, конче необхідна наявність приклада реалізації, який би забезпечував точне введення в організм необхідної кількості лікарського препарату. Використання сучасних інгаляторів до деякої міри вимагає підготовки й практики. Розробки інгаляторів як правило направлені на створення практичних систем, що забезпечують пацієнтів покращеною зручністю їхнього використання. Крім того, важливою обставиною є підбор підходящого інгалятора для відповідного пацієнта. При виборі інгалятора повинно бути прийнято до уваги багато факторів, таких як когнітивна й фізична здатності пацієнта, простота використання, надійність і ціна, і т.д. У підсумку, існує необхідність у розробці інгаляторів, що забезпечують високоточну роботу й переваги стосовно ціни, об'єму й використання. Задача й короткий опис винаходу Даний винахід відноситься до покращеного інгалятора, що використовується для інгаляції сухого порошку й усуває всі перераховані вище проблеми, і забезпечує додаткові переваги відносно відповідного рівня техніки. У світлі попереднього рівня техніки, основна задача даного винаходу полягає в розробці інгалятора для інгаляції сухого порошку, який можна експлуатувати з бажаною точністю, який може розшаровувати блістер для його використання, і який може здійснювати цей процес безпомилково в порівнянні з попередніми інгаляторами. Ще одна задача даного винаходу полягає в розробці інгалятора, що забезпечує повне відшарування кожної блістерної порожнини з лікарськими препаратами за допомогою механізму блокування, що має робочий елемент, виконаний з можливістю перехідного переміщення на задану відстань. Ще однією задачею даного винаходу є створення інгалятора для інгаляції сухого порошку, оснащеного механізмом, що забезпечує автоматичну підготовку зазначеного інгалятора до його наступного використання без втручання з боку користувача. Крім того, додаткова задача даного винаходу полягає в забезпеченні експлуатаційної безпеки при використанні інгалятора, що містить механізм кришки й механізм блокування, що працюють синхронно й сумісні з просуваючим механізмом. Для вирішення всіх задач, включаючи зазначені вище, а також ті, які випливають із прикладеного детального опису, запропонований новий інгалятор для інгаляції сухого порошку, що містить зовнішній корпус, внутрішній корпус, розташований у зазначеному зовнішньому корпусі, кришку, що виконана з можливістю повороту відносно зовнішнього корпуса й закривається поворотним рухом, блістерну стрічку, нижню камеру, що містить зазначену блістерну стрічку в скрученому виді, друге додаткове зубчасте колесо, розташоване в лівій серединній камері для скручування і зберігання основного шару блістера, який містить порожнини з лікарським препаратом, які стають доступні після переміщення зазначеної блістерної стрічки та її розділення на шари, праву зубчасту передачу, розташовану в правій серединній камері для скручування й зберігання захисного шару блістерної стрічки, ліве верхнє зубчасте колесо, використовуване для скручування й розділення блістерної стрічки, і мундштук, розміщений у верхній частині зазначеного лівого верхнього зубчастого колеса. У переважному прикладі реалізації даного винаходу, інгалятор може містити робочий елемент, розміщений з можливістю осьового зсуву в пазу, виконаному в зовнішньому корпусі, і лінійні зубці, виконані зверху зазначеного робочого елемента для перетворення лінійного руху, 2 UA 103081 C2 5 10 15 20 25 30 35 40 45 50 55 що передається зазначеному робочому елементу, в обертовий рух за допомогою проміжного зубчастого колеса. Інгалятор може містити блокуючий затиск, розміщений з можливістю його обертання навколо поворотного контактного штиря, виконаного на зовнішньому корпусі, й можливістю збереження положення під дією опорного елемента, і має на одному зі своїх кінців блокуючий виступ. Робочий елемент може бути оснащений утримуючим виступом, розташованим з можливістю зачеплення відповідного виступу на робочому елементі для блокування зазначеного робочого елемента, якщо він засунутий, у повністю засунутому положенні. Крім того, робочий елемент може бути оснащений пружиною, що розміщена з можливістю її навантаження при задвиганні робочого елементу в напрямку до внутрішньої частини паза й забезпечує можливість виходу зазначеного робочого елемента при її звільненні, і штовхачем, виконаним як одне ціле із кришкою, який забезпечує, якщо зазначена кришка повністю закрита, можливість надання тиску робочим елементом на кінець затиску, який не містить блокуючого виступу. У переважному прикладі реалізації даного винаходу інгалятор може бути оснащений лівим нижнім зубчастим колесом у складі лівої зубчастої передачі, розташованої у верхній камері, при цьому зазначене нижнє зубчасте колесо виконане з можливістю зчеплення із проміжним зубчастим колесом, за допомогою якого будь-який лінійний рух, що передається робочому елементу, може бути перетворений в обертовий рух, і можливістю передачі обертового руху, що передається зазначеним проміжним зубчастим колесом, правій зубчастій передачі й другому додатковому зубчастому колесу за допомогою першого додаткового зубчастого колеса. У переважному прикладі реалізації даного винаходу на лівому нижньому зубчастому колесі може бути виконаний щонайменше один кутовий виступ для обмеження обертання лівої зубчастої передачі одним напрямком. Відповідно до переважного прикладу реалізації даного винаходу, права зубчаста передача може бути утворена щонайменше одним кутовим виступом, який забезпечує її обертання в одному напрямку, правим серединним зубчастим колесом, що містить щонайменше один утримуючий виступ для втримання блістера, правим верхнім зубчастим колесом, навколо якого може бути прокручений захисний шар блістерної стрічки, і правим нижнім зубчастим колесом, керованим лівим нижнім зубчастим колесом. У переважному прикладі реалізації даний винахід може бути оснащений утримуючим виступом для втримання блістера, виконаним як одне ціле з додатковим зубчастим колесом і закріплюючим кінцем основного блістерного шару на другому додатковому зубчастому колесі. Відповідно до переважного прикладу реалізації, даний винахід може містити щонайменше одні напрямні засоби, виконані в зовнішньому корпусі, і щонайменше один напрямний елемент,що направляється до зазначеного щонайменше одним напрямним засобом і розташований на зовнішній поверхні робочого елемента для забезпечення контролю прохідного шляху при переміщенні робочого елемента в пазу. Відповідно до переважного приклада реалізації, даний винахід може містити регулюючий елемент для регулювання відстані, розміщений у зовнішньому корпусі для запобігання виходу зазначеного робочого елемента з паза при його перехідному переміщенні. У переважному прикладі реалізації даний винахід може бути оснащений щонайменше однією дугоподібною поверхнею зсуву, яка має вигнуту форму на нижній поверхні затиску й забезпечує можливість осьового зсуву робочого елемента на нижній поверхні блокуючого затиску. У переважному прикладі реалізації даний винахід може бути оснащений щонайменше одним стопором, виконаним як одне ціле із внутрішньою частиною кришки, для стопоріння робочого механізму інгалятора шляхом його введення між зубцями правого нижнього зубчастого колеса при повністю закритій кришці. У переважній реалізації даний винахід може бути оснащений щонайменше одним отвором, що виконаний у зовнішньому корпусі та забезпечує можливість введення стопора між зубцями правого нижнього зубчастого колеса. У переважному прикладі реалізації даного винаходу, пружина може мати V-подібну форму й може бути виконана з можливістю її навантаження робочим елементом, що засовується в паз, і можливістю забезпечення виходу робочого елемента при її звільненні. Конструктивні й відмітні особливості і всі переваги даного винаходу будуть роз'яснені за допомогою прикладених креслень, описаних далі, і детального опису з посиланнями на зазначені креслення; таким чином, даний винахід повинен бути охарактеризований з урахуванням цих креслень і детального опису. Короткий опис креслень 3 UA 103081 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1 схематично показаний наочний приклад реалізації в розібраному виді згідно із даним винаходом. На фіг. 2 схематично показаний перспективний вид внутрішнього корпуса згідно із даним винаходом. На фіг. З схематично показаний перспективний вид зовнішнього корпуса згідно із даним винаходом. На фіг. 4 схематично показаний робочий елемент і блокуючий затиск згідно із даним винаходом. На фіг. 5 схематично показаний поперечний переріз інгалятора із закритою кришкою. На фіг. 6 схематично показана внутрішня частина кришки згідно із даним винаходом. На фіг. 7 схематично показана ліва зубчаста передача в розібраному виді згідно із даним винаходом. На фіг. 8 схематично показана права зубчаста передача в розібраному виді згідно із даним винаходом. На фіг. 9 схематично показаний перспективний вид приводного передавального механізму з ілюстрацією взаємного зачеплення згідно із даним винаходом. На фіг. 10 схематично показаний поперечний переріз інгалятора із вставленим у нього блістером і висунутим робочим елементом. Посилання на креслення 1. Зовнішній корпус 1.1 Регулюючий елемент для регулювання відстані 1.2 Отвір 1.3 Напрямні засоби 1.4 Паз 2. Внутрішній корпус 2.1 Штифт внутрішнього корпуса 2.2 Нижня камера 2.3 Ліва серединна камера 2.4 Права серединна камера 2.5 Верхня камера 3. Мундштук 4. Блістер 4.1 Порожнина 5. Робочий елемент 5.1 Утримуючий виступ 5.2 Лінійні зубці 5.3 Поверхня захвату 5.4 Штифт 5.5 Напрямний елемент 6. Кришка 6.1 Штовхач 6.2 Стопор 7. Інгалятор 8. Блокуючий затиск 8.1 Виступ 8.2 Контактний штир 8.3 Поверхня зсуву 8.4 Опорний елемент 9. Пружина 9.1 Контактний отвір пружини 10. Проміжне зубчасте колесо 11. Ліва зубчаста передача 11.1 Ліве верхнє зубчасте колесо 11.2 Ліве нижнє зубчасте колесо 11.2.1 Кутовий виступ 12. Права зубчаста передача 12.1 Праве верхнє зубчасте колесо 12.2 Праве серединне зубчасте колесо 12.2.1 Кутовий виступ серединного зубчастого колеса 12.2.2 Утримуючий виступ серединного зубчастого колеса 12.3 Праве нижнє зубчасте колесо 13. Перше додаткове зубчасте колесо 4 UA 103081 C2 5 10 15 20 25 30 35 40 45 50 55 14. Друге додаткове зубчасте колесо 14.1 Утримуючий виступ для втримання блістера Детальний опис винаходу Далі в детальному описі, згідно із даним винаходом, буде детально описаний інгалятор (7) з пояснювальними посиланнями на прикладені креслення без введення яких-небудь обмежень. Зовнішній корпус (1) інгалятора (7), згідно із даним винаходом, показаний на фіг. 1 у розібраному виді, може бути утворений скріпленням двох сумісних частин. Внутрішня периферія сумісних частин може містити кріпильні виступи для скріплення разом зазначених частин і камери, й штифти, які забезпечують можливість розміщення лівої і правої зубчастих передач (11, 12) у зовнішньому корпусі (1). При скріпленні цих двох частин, на лицьовій серединній частині зовнішнього корпуса може бути виконаний регулюючий елемент (1.1) для регулювання відстані, а на верхній частині зазначеного корпуса може бути виконаний отвір (1.2). У верхній частині зовнішнього корпуса може бути розміщений мундштук (3), що має невеликий випускний отвір для випуску лікарського препарату, а у внутрішній частині зазначеного корпусу можуть бути виконані повернені один до одного напрямні засоби (1.3) для направлення перехідного переміщення робочого елемента (5), і в нижній частині зазначеного корпуса може бути виконаний паз (1.4) для забезпечення ходового шляху робочого елемента. На фіг. 2 показаний внутрішній корпус (2), що може бути розташований у зовнішньому корпусі (1) для розміщення компонентів інгалятора. Цей цільний внутрішній корпус (2) може містити нижню, ліву й праву серединні й верхню камери (2.2, 2.3, 2.4, 2.5), і заглиблені поверхні й виступи. У нижній камері (2.2) може бути розміщений невикористаний стрічкоподібний блістер (4), що проходить через проміжні канали й по суті розділений на дві частини, тобто на основний шар і захисний шар, який розкриває механізм. Основний шар, кінець якого закріплений на утримуючому виступі (14.1) для втримання додаткового зубчастого колеса, може бути розміщений у лівій серединній камері (2.3), у якій може бути розташоване друге додаткове зубчасте колесо (14), а один кінець захисного шару може бути закріплений на утримуючому виступі (12.2.2) серединного зубчастого колеса й намотаний на праву зубчасту передачу (12). На початку блістера (4) може бути розташований просуваючий механізм, оснащений робочим елементом (5), що засовується або зміщений в нижню бічну частину зовнішнього корпуса (1). Верхня поверхня робочого елемента (5) може бути оснащена утримуючим виступом (5.1) і, переважно, лінійними зубцями (5.2). Робочий елемент (5) може бути зміщений в осьовому напрямку в пазу (1.4) на відстань, обумовлену за допомогою напрямного елемента (5.5), направляючими засобами (1.3) і регулюючим елементом для регулювання відстані (1.1), розташованими в зовнішньому корпусі (1). Поверхня (5.3) захвату, виконана на зовнішній частині робочого елемента, до якого користувач може прикласти силу для його засування, може бути виконана у виді ввігнутої поверхні для зручності її використання. Крім того, між робочим елементом (5) і нижньою камерою (2.2) може бути розміщена пружина (9), яка може бути стиснена (тобто навантажена) при засуванні робочого елемента (5) у паз (1.4). Пружина (9) переважно може бути закріплена за допомогою контактних отворів (9.1), взаємодіючих зі штифтом (5.4), розташованим у задній частині всередині робочого елементу (5), і зі штифтом (2.1) внутрішнього корпуса, розташованим на зовнішній поверхні нижньої камери (2.2) і поверненим у напрямку до робочого елементу (5). Будь-який осьовий рух, що передається лінійним зубцям (5.2), розташованим на робочому елементі (5), спочатку може бути переданий лівому нижньому зубчастому колесу (11.2) лівої зубчастої передачі (11) за допомогою проміжного зубчастого колеса (10) у виді обертового руху. Обертовий рух, переданий лівому нижньому зубчастому колесу (11.2) може обертати ліву зубчасту передачу (11) і передавати цей рух правому нижньому зубчастому колесу (12.3) для забезпечення повороту правої зубчастої передачі (12) і повороту другого додаткового зубчастого колеса (14) за допомогою першого додаткового зубчастого колеса (13). Для забезпечення обертання зубчастих коліс (11) тільки в одному напрямку, ліва зубчаста передача (11) може бути утворена лівим нижнім зубчастим колесом (11.2), оснащеним кутовим виступом (11.2.1), і лівим верхнім зубчастим колесом (11.1), що здійснює обертовий рух разом з лівим нижнім зубчастим колесом (11.2) для переміщення блістерної стрічки (4) на фіг. 7. На фіг. 8 показана права зубчаста передача (12), що містить праве нижнє зубчасте колесо (12.3), якому може бути переданий обертовий рух від лівого нижнього зубчастого колеса і яке може передавати обертовий рух правій зубчастій передачі (12), кутовий виступ (12.2.1), що забезпечує обертовий рух зазначених зубчастих коліс (12) тільки в одному напрямку, праве серединне зубчасте колесо (12.2), що містить утримуючий виступ (12.2.2) для закріплення 5 UA 103081 C2 5 10 15 20 25 30 35 40 45 50 55 60 одного з кінців блістера, і праве верхнє зубчасте колесо (12.1), навколо якого може бути прокручений захисний шар блістерної стрічки (4). На фіг. 4 показана верхня частина робочого елемента (5), яка може бути оснащена механізмом блокування. Блокуючий затиск (8) може бути з'єднаний із зовнішнім корпусом (1) за допомогою штиря (8.2), причому дане з'єднання може бути виконане із забезпеченням можливості важільного переміщення штиря вверх і вниз. Блокуючий затиск (8) може містити вигнуту поверхню (8.3) зсуву, виконану в його нижній частиш, і виступ (8.1), виконаний у його вершині. З іншого боку, опорний елемент (8.4) може бути розташований у пазу, виконаному у верхній частині блокуючого затиску для підтримки поточного відкритого або закритого положення зазначеного затиску. На фіг. 6 показана внутрішня частина кришки (6), яка може бути оснащена штовхачем (6.1) у її передній частині й стопором (6.2) у її задній частині. При закритій кришці (6) штовхач (6.1) може контактувати із блокуючим затиском (8). Крім того, стопор (6.2) може проходити через отвір (1.2), виконаний в зовнішньому корпусі, і контактувати із правою зубчастою передачею (12). У цьому випадку, у процесі запобігання стопором (6.2) переміщення правої зубчастої передачі (12), з якою зазначений стопор (6.2) контактує, щтовхач (6.1) може прикладати силу до кінця блокуючого затиску, який не оснащений блокуючим виступом (8.1). У відповідності до наведених вище детальних відомостей, інгалятор, згідно із даним винаходом, працює наступним чином. Після відкриття кришки (6) користувач може прикласти силу до поверхні (5.3) захвату робочого елемента (5). Потім робочий елемент (5) може бути направлений за допомогою напрямних засобів (1.3, 5.5), розташованих у внутрішньому корпусі (1) і на ньому, і зміщений у паз (1.4). Лінійні зубці (5.2), виконані наверху робочого елемента (5), можуть передавати рух проміжному зубчастому колесу (10). Проміжне зубчасте колесо (10) може передавати рух лівому нижньому зубчастому колесу (11.2) і потім лівій зубчастій передачі (11), і першому й другому зубчастим колесам (13, 14). Потім ліва й права передачі (11, 12) можуть здійснювати обертовий рух у протилежних напрямках. Права зубчаста передача (12) може здійснювати обертання за годинниковою стрілкою, а ліва зубчаста передача (11) може здійснювати обертання проти годинникової стрілки. Блістер (4), що контактує із зубчастими колесами, може бути просунутий у канали внутрішнього корпуса (2) і може бути пропущений між лівою й правою зубчастими передачами (11, 12), а лікарський препарат, вивільнений із блістера, може бути витиснений у напрямку до мундштука (3). Основний шар блістера, розділеного на дві частини, може бути пропущений через ліву зубчасту передачу (11) і може бути скручений у лівій серединній камері (2.3), а захисний шар блістера може бути скручений у правій зубчастій передачі (12). Внаслідок зсуву робочого елемента (5) у зовнішній корпус (1), утримуючий виступ (5.1), розташований на робочому елементі (5), може бути з'єднаний і скріплений з виступом (8.1) блокуючого затиску (8), що призводить до введення однієї дози лікарського препарату. Підтримка цього зсуву до досягнення положення блокування забезпечує повне розшарування блістера й забезпечує правильне введення необхідної дози лікарського препарату. Внаслідок цього блокування робочий елемент (5) може бути утриманий і не може бути використаний протягом короткого проміжку часу. Крім того, даний зсув може призвести до стиснення Vподібної пружини (9) між штифтом (5.4) робочого елементу й штифтом (2.1) внутрішнього корпуса. Після вдихання користувачем лікарського препарату у виді сухого порошку, він/вона може закрити кришку (6), так що штовхач (6.1), виконаний у внутрішній частині кришки, може прикладати силу до задньої частини блокуючого затиску (8), а виступ (8.1) зазначеного затиску й утримуючий виступ (5.1) можуть бути відокремлені один від одного. У підсумку, стиснена Vподібна пружина (9) може штовхати робочий елемент (5) у зворотну сторону й повертати інгалятор у попередній стан для його наступного використання без якого-небудь втручання з боку користувача. Однак, при зсуві робочого елемента (5) у зворотному напрямку, механізм може не переміщати блістер у зворотному напрямку. Кутові виступи (11.2.1, 12.2.1), що виконані на лівому нижньому зубчастому колесі й правому серединному зубчастому колесі (11.2, 12.2) можуть запобігати зворотному переміщенню механізму. Зворотне переміщення може бути обмежене за допомогою кутових виступів. Переміщення робочого елемента (5) у зворотному напрямку, при його звільненні, може бути компенсоване за допомогою зворотного обертання лівого і правого нижніх зубчастих коліс (11.2, 12.2), незалежно від зубчастих коліс, розміщених над ними. При закритій кришці стопор (6.2), що виконаний у її внутрішній частині, може контактувати із правою зубчастою передачею (12) для повної зупинки механізму доти,поки зазначена кришка є закритою. Блокуючий затиск (8) може бути закріплений у верхньому 6 UA 103081 C2 5 10 15 положенні за допомогою опорного елемента (8.4), розташованого на верхній частині зазначеного затиску (8). Відповідно до розкритих вище відомостей, інгалятор, згідно із даним винаходом, може бути введений у дію однією простою засувною дією, що здійснюється користувачем. Якщо кришка (6) є закритою, то інгалятор (7) може бути автоматично підготовлений і повернутий у попередній стан для наступного використання. У підсумку, інгалятор може бути одержаний за допомогою розкритих вище прикладів реалізації, причому даний інгалятор може являти собою надзвичайно точний, надійний в роботі й ефективний стосовно вартості й об'єму пристрій. Конструкція використовуваних компонентів може бути змінена в альтернативних прикладах реалізації відповідно до типу розроблюваного інгалятора. У підсумку, об'єм захисту даного винаходу викладений у прикладеній формулі винаходу й не може бути обмежений пояснювальними прикладами, наведеними вище у відповідності із детальним описом. Очевидно, що фахівець у відповідній галузі техніки може розробити аналогічні приклади реалізації відповідно до наведеного вище опису, без відхилення від основних принципів даного винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Інгалятор для інгаляції сухого порошку, що містить зовнішній корпус (1), внутрішній корпус (2), що розташований у зазначеному зовнішньому корпусі, кришку (6), що виконана з можливістю повороту відносно зазначеного зовнішнього корпуса (1) і закривається поворотним рухом, блістерну стрічку (4), нижню камеру (2.2), що містить зазначену стрічку в скрученому вигляді, друге додаткове зубчасте колесо (14), розташоване в лівій серединній камері (2.3) для скручування й зберігання основного шару блістера, що виконаний з можливістю його переміщення й розділення на шари й містить порожнини (4.1), праву зубчасту передачу (12), розташовану в правій серединній камері (2.4) для скручування й зберігання захисного шару блістерної стрічки, ліве верхнє зубчасте колесо (11.1), що використовується для скручування й розділення блістерної стрічки, і мундштук (3), розміщений у верхній частині зазначеного лівого верхнього зубчастого колеса, який відрізняється тим, що додатково містить: робочий елемент (5), розміщений з можливістю осьового зсуву в пазу (1.4), виконаному в зовнішньому корпусі (1), лінійні зубці (5.2), виконані нагорі робочого елемента (5) для перетворення лінійного руху, що передається зазначеному робочому елементу, в обертовий рух за допомогою проміжного зубчастого колеса (12), з яким зазначений робочий елемент входить у зачеплення, блокуючий затиск (8), розміщений з можливістю його обертання навколо поворотного контактного штиря (8.2), виконаного на зовнішньому корпусі, і можливістю збереження положення під дією опорного елемента (8.4), і має на одному зі своїх кінців блокуючий виступ (8.1), утримуючий виступ (5.1), розташований з можливістю зачеплення блокуючого виступу (8.1), виконаного на робочому елементі (5), для блокування зазначеного робочого елемента в засунутому положенні, пружину (9), розміщену з можливістю її навантаження (тобто стиснення) при засуванні зазначеного робочого елементу в напрямку до внутрішньої частини паза (1.4), що забезпечує можливість виходу робочого елемента при її звільненні, та штовхач (6.1), з'єднаний із кришкою (6) і виконаний з можливістю звільнення робочого елемента (5) за допомогою надання тиску на кінець затиску (8), який не містить блокуючого виступу (8.1). 2. Інгалятор за п. 1, який відрізняється тим, що містить ліве нижнє зубчасте колесо (11.2) у складі лівої зубчастої передачі (11), розташованої у верхній камері (2.5), при цьому зубчасте колесо (11.2) виконане з можливістю зчеплення із проміжним зубчастим колесом (10), за допомогою якого лінійний рух, що передається робочому елементу (5), може бути перетворений в обертовий рух, і можливістю передачі обертового руху, що передається зазначеним проміжним зубчастим колесом (10), правій зубчастій передачі (12) і другому додатковому зубчастому колесу (14) за допомогою першого додаткового зубчастого колеса (13). 3. Інгалятор (7) за пп. 1, 2, який відрізняється тим, що містить щонайменше один кутовий виступ (11.2.1), виконаний на лівому нижньому зубчастому колесі (11.2), для обмеження обертання лівої зубчастої передачі (11) одним напрямком. 4. Інгалятор (7) за пп. 1 і 3, який відрізняється тим, що права зубчаста передача (12) містить щонайменше один кутовий виступ (12.2.1), який забезпечує її обертання в одному напрямку, праве серединне зубчасте колесо (12.2), що містить щонайменше один утримуючий виступ 7 UA 103081 C2 5 10 15 20 25 (12.2.2) для втримання блістера, праве верхнє зубчасте колесо (12.1), навколо якого може бути прокручений захисний шар блістерної стрічки, і праве нижнє зубчасте колесо (12.3), кероване лівим нижнім зубчастим колесом (11.2). 5. Інгалятор (7) за п. 1, який відрізняється тим, що містить утримуючий виступ (14.1) для втримання блістера, виконаного як одне ціле із другим додатковим зубчастим колесом (14) і закріпляючого кінець основного блістерного шару на зазначеному другому додатковому зубчастому колесі (14). 6. Інгалятор (7) за п. 1, який відрізняється тим, що містить щонайменше одні напрямні засоби (1.3), виконані на внутрішній поверхні зовнішнього корпуса (1), і щонайменше один напрямний елемент (5.5), що направлений до зазначених щонайменше одних напрямних засобів (1.3) і розташований на зовнішній поверхні робочого елемента (5), для забезпечення контролю прохідного шляху при переміщенні робочого елемента в пазу (1.4). 7. Інгалятор (7) за п. 1, який відрізняється тим, що містить регулюючий елемент (1.1) для регулювання відстані, розміщений у зовнішньому корпусі (1) для запобігання виходу зазначеного робочого елемента (5) з паза (1.4) при його перехідному переміщенні. 8. Інгалятор (7) за п. 1, який відрізняється тим, що містить щонайменше одну дугоподібну поверхню (8.3) зсуву, яка має вигнуту форму на нижній поверхні блокуючого затиску (8) і забезпечує можливість осьового зсуву робочого елемента (5) на нижній поверхні зазначеного блокуючого затиску (8). 9. Інгалятор (7) за пп. 1 і 4, який відрізняється тим, що містить щонайменше один стопор (6.2), виконаний як одне ціле із внутрішньою частиною кришки (6) для стопоріння робочого механізму інгалятора (7) шляхом його введення між зубцями правого нижнього зубчастого колеса (12.3) при повністю закритій кришці. 10. Інгалятор (7) за пп. 1 і 9, який відрізняється тим, що містить щонайменше один отвір (1.2), що виконаний в зовнішньому корпусі (1) і забезпечує можливість введення стопора (6.2) між зубцями правого нижнього зубчастого колеса (12.3). 11. Інгалятор (7) за п. 1, який відрізняється тим, що пружина (9) має V-подібну форму й виконана з можливістю її навантаження робочим елементом (5), що засовується в паз (1.4), і можливістю забезпечення виходу зазначеного робочого елемента (5) при її вивільненні. 8 UA 103081 C2 9 UA 103081 C2 10 UA 103081 C2 11 UA 103081 C2 12 UA 103081 C2 13 UA 103081 C2 14 UA 103081 C2 15 UA 103081 C2 16 UA 103081 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
