Натяжний затискач для кріплення рейки і оснащена таким натяжним затискачем система

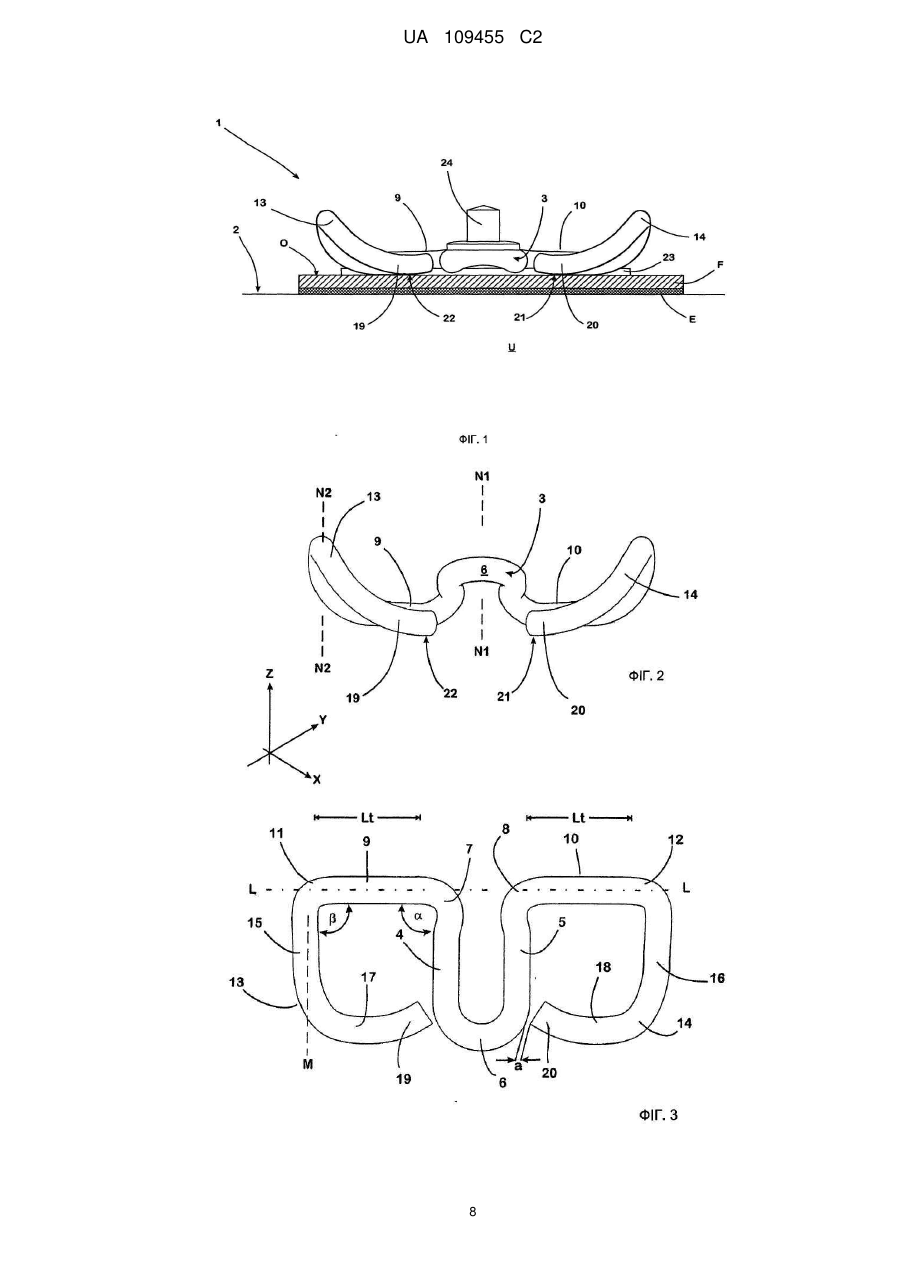

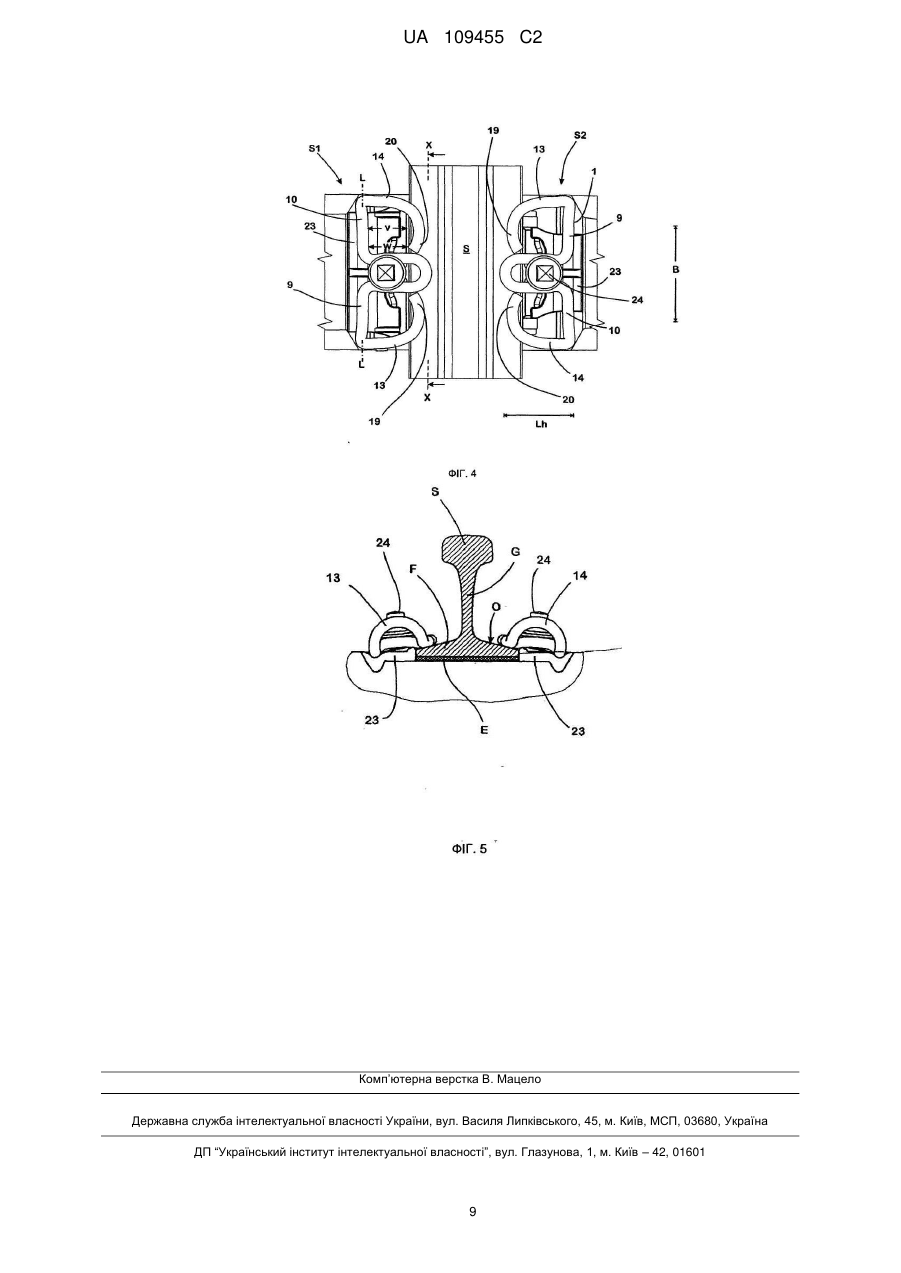

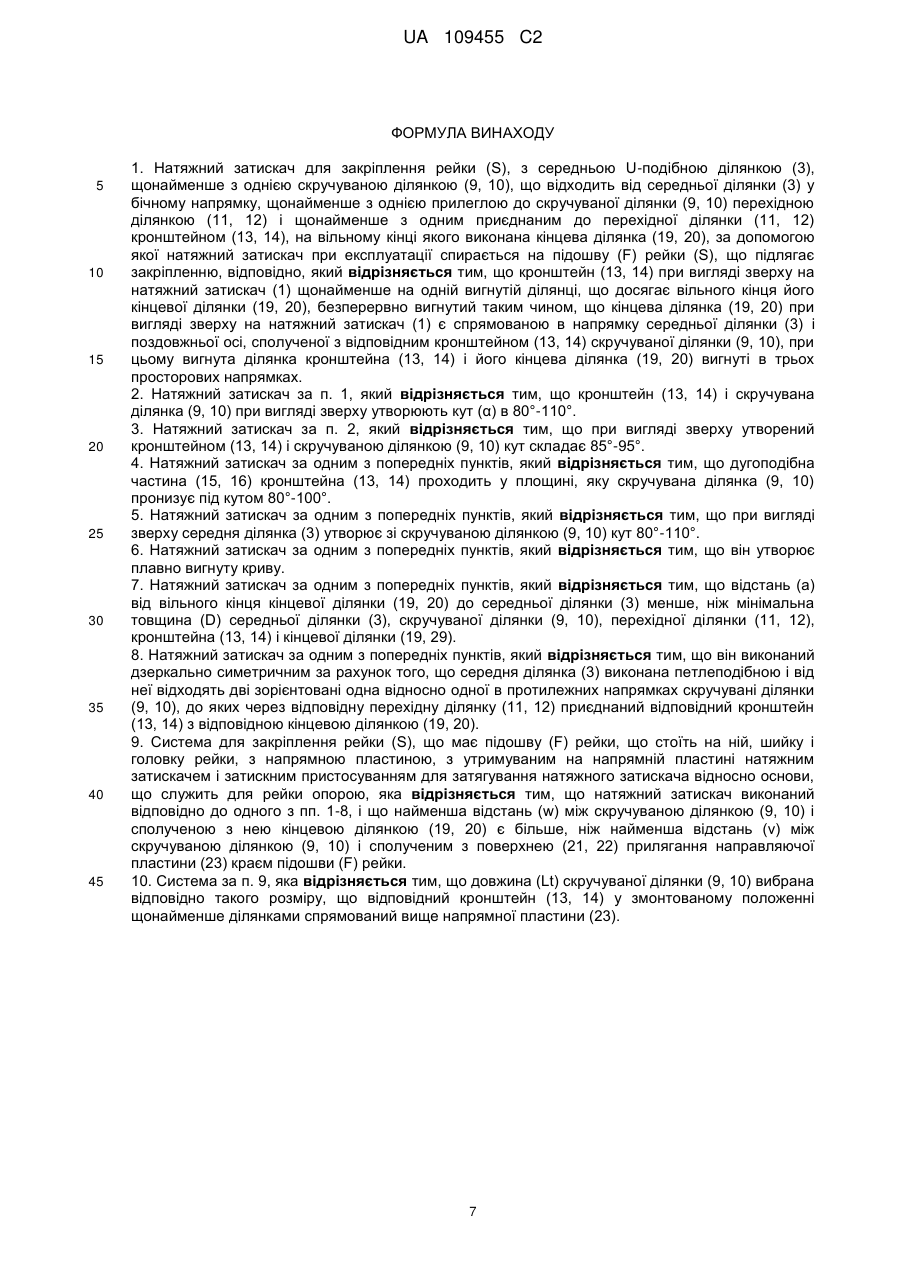

Реферат: Винахід стосується затискачів, зокрема натяжного затискача та системи для закріплення рейки, в якій застосовано даний затискач. У винаході охарактеризовано натяжний затискач для закріплення рейки (S), з середньою U-подібною ділянкою (3), щонайменше з однією скручуваною ділянкою (9, 10), що відходить від середньої ділянки (3) у бічному напрямку, щонайменше з однією прилеглою до скручуваної ділянки (9, 10) перехідною ділянкою (11, 12) і щонайменше з одним приєднаним до перехідної ділянки (11, 12) кронштейном (13, 14), на вільному кінці якого виконана кінцева ділянка (19, 20), за допомогою якої натяжний затискач при експлуатації спирається на підошву (F) рейки (S), що підлягає закріпленню, відповідно. При цьому кронштейн (13, 14) при вигляді зверху на натяжний затискач (1) щонайменше на одній вигнутій ділянці, що досягає вільного кінця його кінцевої ділянки (19, 20), безперервно вигнутий таким чином, що кінцева ділянка (19, 20) при вигляді зверху на натяжний затискач (1) є спрямованою в напрямку середньої ділянки (3) і поздовжньої осі сполученої з відповідним кронштейном (13, 14) скручуваної ділянки (9, 10), при цьому вигнута ділянка кронштейна (13, 14) і його кінцева ділянка (19, 20) вигнуті в трьох просторових напрямках. Крім того у винаході охарактеризована система для закріплення рейки (S), що має підошву (F) рейки, що стоїть на ній, шийку і головку рейки, з напрямною пластиною, з утримуваним на напрямній пластині натяжним затискачем і затискним пристосуванням для затягування натяжного затискача відносного основи, що служить для рейки опорою, при цьому у системі застосовано попередньо описаний натяжний затискач, а найменша відстань (w) між скручуваною ділянкою (9, 10) і UA 109455 C2 (12) UA 109455 C2 сполученою з нею кінцевою ділянкою (19, 20) є більше, ніж найменша відстань (v) між скручуваною ділянкою (9, 10) і сполученим з поверхнею (21, 22) прилягання направляючої пластини (23) краєм підошви (F) рейки. UA 109455 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до натяжного затискача для закріплення рейки, з середньою ділянкою, щонайменше з однією, що відходить в бічному напрямку скручуваною ділянкою, щонайменше з однією прилеглою до скручуваної ділянки перехідною ділянкою, і щонайменше з одним прилеглим до перехідної ділянки кронштейном, на вільному кінці якого виконана кінцева ділянка, за допомогою якої натяжний затискач при експлуатації спирається на підошву відповідно що підлягає закріпленню рейки. Натяжні затискачі такого роду, як правило, вигнуті з одного шматка пружинної сталі. Винахід відноситься також до системи кріплення рейки, який має підошву рейки, що стоїть на ній шийку і головку рейки, з направляючою пластиною, дзвінком на направляючій пластині натяжним затискачом і затисним пристосуванням для затягування натяжного затискача щодо слугуючої опорою для рейки основи. Рейкові системи і натяжні затискачі зазначеного вище типу описані, наприклад, у публікації патенту США US 3,690,551 А або US 3,439,874 А. Кронштейни відомих з цих винаходів подібних натяжних затискачів мають при вигляді зверху дугоподібну форму з кінцевими ділянками, торці яких спрямовані один до одного. При цьому самі кінцеві ділянки можуть бути виконані вигнутими або прямими, паралельними відповідно співвіднесеній скручуваній ділянці натяжного затискача. У готовому змонтованому положенні вільні кінці кронштейнів спираються на підошві рейки, що підлягає закріпленню. Середня ділянка натяжного затискача охоплює при цьому стрижень кріпильного болта. Після установки рейки в задане положення натяжний затискач переміщують у напрямку підошви рейки і за допомогою загвинчування болта затискають в готовому змонтованому положенні. Таке затискання супроводжується затягуванням натяжного затискача, що створює необхідне для утримання рейки, пружно передане кронштейнами на підошву рейки утримуюче зусилля. Інший натяжний затискач і система зазначеного вище типу відомі з DE 10 2007 046 543 А1. У відомій системі в якості пружинячого елемента для створення необхідного для утримання рейки пружинячого пружного утримуючого зусилля застосовується натяжний затискач, який з урахуванням заміряної в поздовжньому напрямку що підлягає закріпленню, рейки довжини несучої пластини розрахований таким чином, що його щонайменше один кронштейн може здійснювати максимальні прогини пружини. При цьому кінцева ділянка кронштейна загнута у зворотний бік від скручуємої ділянки таким чином, що в змонтованому положенні він вказує в напрямку шийки що підлягає закріпленню рейки. У результаті цього заходу, по-перше, виконана на вільному кінці відповідного кінцевого ділянки вузько обмежена опорна область, в якій кронштейн своєю кінцевою ділянкою при експлуатації створює необхідне утримуюче зусилля на підошві рейки, переміщена від краю підошви рейки у напрямку до шийки що підлягає закріпленню рейки. За рахунок цього забезпечується, що необхідне утримуюче зусилля завжди бездоганно передається від відповідного кронштейна на підошву рейки навіть у тому випадку, коли підошва рейки внаслідок виникаючих при русі по рейці поперечних зусиль і в певних обставинах при нечіткій бічній опорі на несучій пластині надмірно переміщається поперек його поздовжнього напряму. Крім того, переміщення опорної області у напрямку до шийки рейки створює більший опір небажаної скручуючої деформації, внаслідок чого, насамперед, полегшується монтаж натяжного затискача в правильному положенні. Практичний досвід застосування описаної вище системи показує, що завдяки формоутворенню кінцевих ділянок кронштейнів натяжного затискача шляхом загинання / розташування під кутом навіть у разі досить великого поперечного зсуву забезпечено надійне закріплення рейки. Звичайно, спеціальне формоутворення використаних в описаній вище відомій системі натяжних затискачів вигідно в плані максимальної пружності пружин. Однак існує потреба в натяжних затискачах, які не тільки здатні докладати високі утримують зусилля, але й мають оптимізовану втомну міцність. Такі вимоги існують, наприклад, в області ділянок шляхів, по яких з високою частотою рухаються надважкі вантажні поїзди. На тлі описаного вище рівня техніки в основі винаходу полягало завдання створити натяжний затискач і систему для закріплення рейки, які при високій втомній міцності можуть докладати великі утримуючі зусилля, і при яких одночасно забезпечено, що навіть при прогресуючому зносі рейкового закріплення на рейку діють ще досить високі утримуючі зусилля. У відношенні натяжного затискача це завдання згідно винаходу вирішено за рахунок того, що такий натяжний затискач має зазначені в п. 1 формули винаходу ознаки. Відносно системи для закріплення рейки рішення згідно винаходу зазначеного вище завдання полягає в тому, що така система містить виконаний згідно винаходу натяжний затискач. 1 UA 109455 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вигідні варіанти здійснення винаходу вказані в залежних пунктах формули винаходу і пояснюються далі в подробицях як загальний винахідницький задум. Натяжний затискач згідно винаходу для закріплення рейки відповідно до раніше описаного рівня техніки має середню ділянку, щонайменше одну, що відходить від середньої ділянки в бічному напрямку скручувану ділянку, щонайменше одну, що примикає до скручуваної ділянки перехідну ділянку, і щонайменше один, що примикає до перехідної ділянки кронштейн. На вільному кінці відповідного кронштейна при цьому виконана кінцева ділянка, за допомогою якої натяжний затискач при експлуатації спирається на підошву відповідно що підлягає закріпленню рейки. Згідно винаходу тепер кронштейн натяжного затискача щонайменше на такому, що доходить до вільного кінця кінцевої ділянки вигнутій ділянці безперервно зігнутий таким чином, що кінцева ділянка при вигляді зверху на натяжний затискач має в напрямку середньої ділянки і поздовжньої осі відповідного співвіднесеного з кронштейном скручуємої ділянки. У натяжному затискачі згідно винаходу наявна на відповідному кронштейні кінцева ділянка в монтажному положенні загнута у зворотний бік від шийки що підлягає закріпленню рейки в напрямку поздовжньої осі співвіднесеної з відповідним кронштейном скручуваної ділянки. При цьому вигин вигнутої ділянки з кінцевою ділянкою кронштейна переважно не обмежується вигином в одній площині. Навпаки, вигин переважним чином виконаний у трьох просторових напрямках. Таким чином на відповідній кінцевій ділянці можна виконати вузько обмежену, приблизно точкову опорну поверхню, через яку кінцева ділянка при експлуатації спирається на підошву, що підлягає закріпленню рейки. Переважно, вузько обмежена, наявна в області вигнутої згідно винаходу кінцевої ділянки опорна поверхня, через яку натяжний затискач згідно винаходу при експлуатації спирається на поверхню підошви рейки, при натяжному затискачі згідно винаходу зміщена таким чином на місце, яке до відповідного співвіднесеного зі скручуваною ділянкою кронштейна має заміряну поперек протяжності рейки відстань, що при вигляді зверху на натяжний затискач менше, ніж найбільша такожзаміряна поперек протяжності рейки відстань. Виконаний зігнутим до свого вільного кінця кронштейн натяжного затискача згідно винаходу має, отже, через свою виступаючу при експлуатації в напрямку шийки що підлягає закріпленню рейки щодо опорної поверхні дуги від скручуємої ділянки до опорної поверхні його кінцевої ділянки в цілому збільшену довжину в порівнянні із звичайними натяжними затискачами. Внаслідок такої збільшеної довжини і зігнутої форми кронштейни можуть сприймати високі змінні навантаження без небезпеки пошкодження. Відповідно за допомогою натяжного затискача згідно винаходу можуть додаватися великі утримуючі зусилля при оптимізованій втомній міцності натяжного затискача. Також варіант здійснення натяжного затискача згідно винаходу позитивно позначається тоді, коли внаслідок зносу відбувається зміщення рейки поперек його протяжності і щодо направляючої пластини, на яку спирається натяжний затискач. Завдяки заданій згідно винаходу вигнутій формі провідного до кінцевої ділянки вигнутої ділянки кронштейна і самої кінцевої ділянки, яка в робочому положенні загнута від шийки що підлягає закріпленню рейки, забезпечено, що надійний контакт між підошвою рейки і натяжним затискачом все ще існує, а також достатні утримуючі зусилля діють на підошву рейки навіть тоді, коли між направляючою пластиною і підошвою рейки внаслідок зносу утворюється зазор, який настільки великий, що діюча на підошву рейки кінцева ділянка частиною своєї довжини виступає над цим зазором. У цьому випадку натяжний затискач хоча вже й не натискає навантаженої в новому стані опорною поверхнею відповідної кінцевої ділянки на підошву рейки, однак за допомогою загнутої в напрямку скручуємої ділянки натяжного затискача і його уявного продовження або поздовжньої осі форми кінцевої ділянки забезпечено, що натяжний затискач і в такій ситуації ще надійно впливає на рейку. Таким чином, при зміщенні рейки натяжний затискач своєю вигнутою кінцевою ділянкою "перекочується" на підошві рейки, з тим результатом, що згідно з обумовленим зносом зміщенням рейки зміщується також опорна поверхня, через яку кінцева ділянка діє на рейку. Така дія відбувається, перш за все, тоді, коли кінцева ділянка при цьому зігнута у трьох просторових напрямках, тобто при експлуатації сидить на підошві рейки тільки на вузько обмеженій, майже точковій опорній поверхні. За рахунок виконаної по порівнянно широкій дузі форми своєї вигнутої ділянки кронштейн натяжного затискача згідно винаходу має збільшену довжину. Це призводить до більшої пружності кронштейна і тим самим до супутнього зниженого навантаження з тим результатом, що його втомна міцність підвищена. В якості заходів для мінімальної довжини кронштейна при цьому можна використовувати найменшу відстань між виконаною згідно винаходу кінцевою ділянкою та співвіднесеною скручуваною ділянкою. Ця відстань в новому стані повністю змонтованої системи відповідно до винаходу має 2 UA 109455 C2 5 10 15 20 25 30 35 40 45 50 55 60 бути більше, ніж найменша відстань між скручуваною ділянкою та відповідним з поверхнею прилягання направляючою пластини краєм підошви рейки. Таким чином забезпечено, що кінцева ділянка навіть при що виникла внаслідок зносу або помилок при монтажі неточної орієнтації підошви рейки і спрямовуючої пластини завжди на достатній довжині сидить на підошві рейки, щоб докласти необхідне утримуюче зусилля. Узагальнені вище переваги орієнтації та формоутворення кінцевої ділянки натяжного затискача згідно винаходу виявляються, перш за все, тоді, коли довжина вигнутої кінцевої ділянки кронштейна відповідає щонайменше 20 % довжини скручуємої ділянки. Відповідно до одного варіанту виконання в кронштейні згідно винаходу тільки крайня вигнута ділянка, що містить відповідну кінцеву ділянку, виконана безперервно вигнутою, тоді як кронштейн щонайменше на іншій ділянці виконаний прямим, щоб, наприклад, перекривати великі проміжки. За рахунок того, що кронштейн згідно з іншим варіантом виконання виконаний у вигляді безперервно вигнутої ділянки, діючі в кронштейні напруги можна зменшити, так що досягається максимально допустиме постійне навантаження. Одночасно при такому формоутворенні можливо просте виготовлення натяжного затискача. Кронштейн може бути виконаний таким чином, що в процесі затягування він деформується лише мінімально. Це дозволяє так заздалегідь зорієнтувати кінцеву ділянку кронштейна щодо його частини, що залишилася, що вже при ненавантаженому натяжному затискачі він у стані готовності сидить на поверхні підошви рейки. З цією метою формоутворення і орієнтації кронштейна вибираються так, що кронштейн в максимально можливій мірі служить виключно як важіль з малою власною пружністю, так що додається натяжним затискачом в затиснутому стані зусилля пружини по суті створюється виключно за допомогою скручування скручуємої ділянки. Цього можна досягти тим, що кронштейн щодо скручуємої ділянки зорієнтований таким чином, що скручували ділянку і кронштейн при огляді зверху на натяжний затискач утворюють кут 80° 110°, перш за все, 85° - 95°, причому оптимальні результати дає утворений в рамках технологічних можливостей кут, рівний приблизно 90°. Жорсткість кронштейна може оптимізуватися тим, що дугоподібна частина кронштейна проходить у площині, пронизаній скручуваною ділянкою під кутом 80° - 100°. На практиці таку орієнтацію дугоподібної частини кронштейну можна здійснити за рахунок того, що перехідна ділянка між кронштейном і скручуваною ділянкою при лежачому на горизонтальній площині натяжному затискачі описує спрямовану вгору дугу, яка охоплює кутовий діапазон 80° - 110°. При дугоподібній формі виконання згаданої частини кронштейну натяжного затискача згідно винаходу кронштейн при вигляді збоку має в області цієї частини дугоподібну або куполоподібну форму, за допомогою чого забезпечено, що кронштейн навіть при високих пружних утримуючих зусиллях або у випадку поперечного зсуву рейки зберігає свою форму по суті незмінною. Тому його кінцева ділянка в затиснутому стані також завжди оптимально лежить на підошві рейки. Концентрацію створення утримуючого зусилля на скручуваній ділянці можна додатково підтримати тим, що при вигляді зверху середня ділянка утворює зі скручуваною ділянкою кут 80° - 110°. При такій формі виконання середня ділянка також діє по суті виключно як важіль для скручування скручуємої ділянки, не будучи сама пружно піддатливою. Натяжні затискачі згідно винаходу можуть бути виготовлені як відомі з рівня техніки натяжні затискачі з одного шматка сталевого пружинного дроту, причому вони утворюють плавно вигнуту криву. Зберігання і застосування натяжного затискача згідно винаходу можуть бути спрощені відомим чином за рахунок того, що відстань від вільного кінця вигнутої кінцевої ділянки до середньої ділянки менше, ніж мінімальна товщина середньої ділянки, скручуємої ділянки, перехідної ділянки, кронштейна і кінцевої ділянки. Таким чином можна надійно запобігти зчеплення між собою натяжних затискачів при зберіганні розсипом. Звичайно, натяжний затискач згідно винаходу може бути виконаний як відомі натяжні затискачі дзеркально симетричним за рахунок того, що середня ділянка виконана петлеподібною і від неї відходять два зорієнтовані по відношенню одна до одної в протилежних напрямках скручуваних ділянки, до яких через відповідно перехідну ділянку приєднаний відповідно кронштейн із зігнутою кінцевою ділянкою. Натяжний затискач згідно винаходу має тоді W-подібну або -подібну форму. Бажана згідно винаходу концентрація створення пружного утримуючого зусилля на скручуваній ділянці дозволяє отримати натяжний затискач згідно винаходу особливо компактної форми. Згідно переважній формі виконання винаходу довжина скручуємого кронштейна обрана відповідно настільки короткою, що відповідний кронштейн, щонайменше, ділянками спрямований вище направляючої пластини. 3 UA 109455 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі винахід пояснюється за допомогою креслення, на якому детальніше показаний приклад здійснення. Схематично показані: Фіг. 1 зображена на фіг. 4 точка закріплення вздовж показаної на фіг. 4 лінії розрізу Х-Х; Фіг. 2 встановлений в показаній на фіг. 4 і 5 системі натяжний затискач, вигляд спереду; Фіг. 3 натяжний затискач згідно фіг. 2, вид зверху; Фіг. 4 точка закріплення, утворена двома системами для закріплення рейки, вид зверху; Фіг. 5 точка закріплення згідно фіг. 4, вид збоку у частковому розрізі. Виготовлений у вигляді плавно зігнутої кривої з одного шматка сталевого пружинного дроту натяжний затискач 1 для закріплення спирається тут, наприклад, на утворену бетонною шпалою основу U рейки S виконаний дзеркально симетричним щодо орієнтованої нормально до опорної поверхні 2 основи U у площині N1. Він має виконану у формі петлі, при вигляді зверху (Фіг. 4) Uподібну, середню ділянку 3, з двома орієнтованими паралельно і що знаходяться на відстані між собою колінами 4, 5 і з'єднує між собою коліна 4, 5, сполучений з підошвою F що підлягає закріпленню рейки S напівкруглу з'єднувальну ділянку 6. Через відповідно загнуту на 90° перехідну ділянку 7, 8 до кожного з колін 4,5 середньої ділянки 3 приєднана, відповідно, що відходить в бічному напрямку скручувана ділянка 9, 10. При цьому скручувані ділянки 9, 10 вказують в протилежні напрямки від середньої ділянки 3 і утворюють при вигляді зверху з відповідно сполученими з ними колінами 4, 5 середньої ділянки відповідно кут  близько 90°. До звернених від середньої ділянки 3 кінців скручуваних ділянок 9, 10 відповідно приєднана інша перехідна ділянка 11, 12, що при лежачому на своїй нижній стороні натяжному затискачі 1 (Фіг. 1, 2) спрямована вгору по дузі, що має кут приблизно 90°. Перехідні ділянки 11, 12 на своєму відповідному зверненому від скручуємої ділянки 9, 10 кінці переходять відповідно в безперервно вигнутий кронштейн 13, 14. Внаслідок своєї безперервно зігнутої в трьох просторових напрямках X, Y, Z форми кронштейни 13, 14 представляють собою відповідно цілісну вигнуту ділянку. Приєднані до відповідної перехідної ділянки 11,12 частини 15, 16 кронштейнів при вигляді зверху мають відповідно з парною скручуваною ділянкою 9, 10 кут 6, що дорівнює приблизно 90°, так що вони при вигляді зверху орієнтовані по суті паралельно колінам 4, 5 середньої ділянки 3. Середня вісь М відповідної частини 15, 16 кронштейнів 13, 14 проходить, таким чином, в площині N2, пронизаній загальною поздовжньою віссю L скручуваних ділянок 9, 10 відповідно під кутом близько 90° + / -5°. При цьому частини 15, 16 кронштейнів 13, 14 виконані вигнутими на кшталт розпірки купола і охоплюють кутовий діапазон близько 180°. На своєму зверненому від відповідної скручуємої ділянки 9,10 кінці, частини 15, 16 кронштейнів 13, 14 переходять відповідно приблизно на 90° у напрямку середньої ділянки 3 і ведучої вниз перехідної ділянки 17,18 відповідно в кінцеву ділянку 19, 20. Ці кінцеві ділянки 19, 20 при вигляді зверху (Фіг. 3) як продовження перехідних ділянок 17, 18 відповідно вигнуті далі в напрямку поздовжня осі L скручуваних ділянок 9, 10 і в напрямку середньої ділянки 3 у всіх трьох просторових напрямках X, Y, Z таким чином, що вони, коли лежать на рівній поверхні, відповідно спираються вузько обмеженою, приблизно точковою опорною поверхнею 21, 22 на відповідну поверхню. Довжина і вигин кінцевих ділянок 19, 20 з урахуванням довжини проходять по суті паралельно колінам 4, 5 середньої ділянки 3 частин 15, 16 кронштейнів 13, 14 при цьому обрані відповідно таким чином, що кінцеві ділянки 19, 20 закінчуються на відстані (а) до з'єднувальної ділянки 6 середньої ділянки 3, яка менше, ніж мінімальна товщина (d) пружинної сталі, з якої вигнуть натяжний затискач 1. Ширина у просвіті наявної між середньою ділянкою 3 і кінцевими ділянками 19, 20 відстані, отже, настільки мала, що ніякий інший натяжний затискач 1 не може пройти через цю відстань. Для закріплення рейки S на основі U застосовуються дві, що мають ідентичну конструкцію, змонтовані на протилежних сторонах рейки S системи S1, S2, відповідно містять натяжний затискач 1, направляючу пластину 23 і необхідний в якості затискного пристосування для затягування натяжного затискача 1 натяжний болт 24. В описаному тут прикладі здійснення направляюча пластина 23 виконана за типом звичайної кутової направляючої пластини і на своїй поєднаній з основою U нижньої поверхні має по своїй що тягнеться в поздовжньому напрямку рейки S виміряної ширини В виступ, який при що знаходиться в змонтованому положенні направляючої пластині 23 сидить у що має відповідну форму, передбачену в основі U виїмці. Додатково, направляюча пластина 23 у змонтованому положенні відповідно спирається своєю оберненою від рейки задньою стороною на також виконаний на основі U буртик. На своїй поєднаній з підошвою F рейки, розширеній порівняно із задньою стороною передній стороні напрямна пластина 23 відповідно має поверхню прилягання, на яку підошва F рейки спирається своєї поздовжньою кромкою. Від 4 UA 109455 C2 5 10 15 20 25 30 35 40 45 рейки S виникають при русі по ньому не показаного тут рейкового транспортного засобу поперечні зусилля сприймаються таким чином направляючою пластиною 23 і відводяться в основу U. Біля своєї задньої сторони направляюча пластина 23 має на своїй верхній стороні відповідно що проходить паралельно поверхні прилягання направляючої пластини 23 канавку, а також додаткові, не показані тут у подробицях формовані елементи для ведення відповідно змонтованого на направляючій пластині 23 натяжного затискача 1, і також непомітний тут провідний від верхньої сторони до основи U наскрізний отвір, через який вставлений натяжний болт 24. Натяжний болт 24 при цьому відповідно ввернутий у втоплений в основі, непомітний тут дюбель. Розташований на відповідній направляючій пластині 23 натяжний затискач 1 своїми скручуваними ділянками 9, 10 сидить в канавці направляючої пластини 23. Довжина Lt скручуємої ділянки 9, 10 обрана, відповідно, такого розміру, що кронштейни 13, 14 відповідно спрямовані вище направляючої пластини 23 і, щонайменше, над розширеною, поєднаною з підошвою F рейки передньою областю направляючої пластини. Таким чином, відповідно займана натяжними затискачами 1 ширина лише незначно більше, ніж ширина В направляючої пластини 23. Одночасно довжина колін 4, 5 середньої ділянки 3 обрана такою, що натяжний затискач 1 при вже угвинченому, але ще не повністю затягнутому натяжному болті, може перебувати в передмонтажному положенні, в якому його скручувані ділянки 9,10 розташовані настільки зі зміщенням в напрямку задньої сторони направляючої пластини 23 за межами поєднаної з ними канавки направляючої пластини 23, що вигнуті кінцеві ділянки 19, 20 натяжного затискача 1 більше не виступають у передбачену для рейки S область. Після позиціонування рейки S в передбаченому для нього між напрямними пластинами 23 систем S1, S2 просторі натяжні затискачі 1 можна потім пересунути з передмонтажного положення в положення остаточного монтажу, в якому вони своїми відігнутими від шийки G рейки S кінцевими ділянками 19, 20 прилягають до верхньої сторони О підошви F рейки. Потім затягують відповідний натяжний болт 24. При цьому середня ділянка 3 натяжних затискачів 1 відповідно переміщається в напрямку основи U. Оскільки кронштейни 13, 14 одночасно по суті нерухомо спираються на підошву рейки F, в процесі затягування натяжних затискачів 1 по суті скручуються виключно їх скручувані ділянки 9, 10. У результаті в розпорядженні є настільки великі сили натягу пружини для пружного утримання рейки S. Вони додаються через порівнянно велику поверхню контакту на підошву F рейки, так що, незважаючи на підвищені утримуючі зусилля, небезпека абразивного зносу в області контакту між натяжним затискачом 1 і підошвою F рейки зведена до мінімуму. Для забезпечення необхідної пружності опори рейки S також у напрямку основи U між підошвою F рейки і основою відомим чином може бути передбачений пружний шар Е. Виміряна поперек протяжності рейки S і поздовжньої осі L довжина Lh кронштейнів 13, 14 обрана такою, що в новому стані при повністю змонтованій системі S1, S2 найменша відстань (w) між що проходять осепараллельно з поздовжньою віссю L відповідною скручуваною ділянкою 9, 10 і відповідною співвіднесеною кінцевою ділянкою 19, 20 більше, ніж відстань (v) між зв'язаним з відповідною направляючою пластиною 23 краєм підошви F рейки і згаданою скручуваною ділянкою 9, 10. При такому виборі розмірів кронштейнів 13, 14 забезпечено, що кінцеві ділянки 19, 20 завжди надійно спираються на підошву F рейки. Якщо в результаті зносу відбувається зміщення рейки S відносно направляючої пластини 23, внаслідок чого спочатку навантажені опорні поверхні 21, 22 кінцевих ділянок виступають в утворений між направляючою пластиною 23 і підошвою F рейки зазор, то кінцеві ділянки 19, 20 над ділянками прилягання, які відповідно розташовані на відстані від вільних торців кінцевих ділянок 19, 20, тим не менш, як і раніше прилягають до підошви F рейки. 5 UA 109455 C2 6 UA 109455 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Натяжний затискач для закріплення рейки (S), з середньою U-подібною ділянкою (3), щонайменше з однією скручуваною ділянкою (9, 10), що відходить від середньої ділянки (3) у бічному напрямку, щонайменше з однією прилеглою до скручуваної ділянки (9, 10) перехідною ділянкою (11, 12) і щонайменше з одним приєднаним до перехідної ділянки (11, 12) кронштейном (13, 14), на вільному кінці якого виконана кінцева ділянка (19, 20), за допомогою якої натяжний затискач при експлуатації спирається на підошву (F) рейки (S), що підлягає закріпленню, відповідно, який відрізняється тим, що кронштейн (13, 14) при вигляді зверху на натяжний затискач (1) щонайменше на одній вигнутій ділянці, що досягає вільного кінця його кінцевої ділянки (19, 20), безперервно вигнутий таким чином, що кінцева ділянка (19, 20) при вигляді зверху на натяжний затискач (1) є спрямованою в напрямку середньої ділянки (3) і поздовжньої осі, сполученої з відповідним кронштейном (13, 14) скручуваної ділянки (9, 10), при цьому вигнута ділянка кронштейна (13, 14) і його кінцева ділянка (19, 20) вигнуті в трьох просторових напрямках. 2. Натяжний затискач за п. 1, який відрізняється тим, що кронштейн (13, 14) і скручувана ділянка (9, 10) при вигляді зверху утворюють кут (α)в 80°-110°. 3. Натяжний затискач за п. 2, який відрізняється тим, що при вигляді зверху утворений кронштейном (13, 14) і скручуваною ділянкою (9, 10) кут складає 85°-95°. 4. Натяжний затискач за одним з попередніх пунктів, який відрізняється тим, що дугоподібна частина (15, 16) кронштейна (13, 14) проходить у площині, яку скручувана ділянка (9, 10) пронизує під кутом 80°-100°. 5. Натяжний затискач за одним з попередніх пунктів, який відрізняється тим, що при вигляді зверху середня ділянка (3) утворює зі скручуваною ділянкою (9, 10) кут 80°-110°. 6. Натяжний затискач за одним з попередніх пунктів, який відрізняється тим, що він утворює плавно вигнуту криву. 7. Натяжний затискач за одним з попередніх пунктів, який відрізняється тим, що відстань (а) від вільного кінця кінцевої ділянки (19, 20) до середньої ділянки (3) менше, ніж мінімальна товщина (D) середньої ділянки (3), скручуваної ділянки (9, 10), перехідної ділянки (11, 12), кронштейна (13, 14) і кінцевої ділянки (19, 29). 8. Натяжний затискач за одним з попередніх пунктів, який відрізняється тим, що він виконаний дзеркально симетричним за рахунок того, що середня ділянка (3) виконана петлеподібною і від неї відходять дві зорієнтовані одна відносно одної в протилежних напрямках скручувані ділянки (9, 10), до яких через відповідну перехідну ділянку (11, 12) приєднаний відповідний кронштейн (13, 14) з відповідною кінцевою ділянкою (19, 20). 9. Система для закріплення рейки (S), що має підошву (F) рейки, що стоїть на ній, шийку і головку рейки, з напрямною пластиною, з утримуваним на напрямній пластині натяжним затискачем і затискним пристосуванням для затягування натяжного затискача відносно основи, що служить для рейки опорою, яка відрізняється тим, що натяжний затискач виконаний відповідно до одного з пп. 1-8, і що найменша відстань (w) між скручуваною ділянкою (9, 10) і сполученою з нею кінцевою ділянкою (19, 20) є більше, ніж найменша відстань (v) між скручуваною ділянкою (9, 10) і сполученим з поверхнею (21, 22) прилягання направляючої пластини (23) краєм підошви (F) рейки. 10. Система за п. 9, яка відрізняється тим, що довжина (Lt) скручуваної ділянки (9, 10) вибрана відповідно такого розміру, що відповідний кронштейн (13, 14) у змонтованому положенні щонайменше ділянками спрямований вище напрямної пластини (23). 7 UA 109455 C2 8 UA 109455 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
