Мокрий скрубер з компактним тумановловлювачем, що має зменшене енергоспоживання

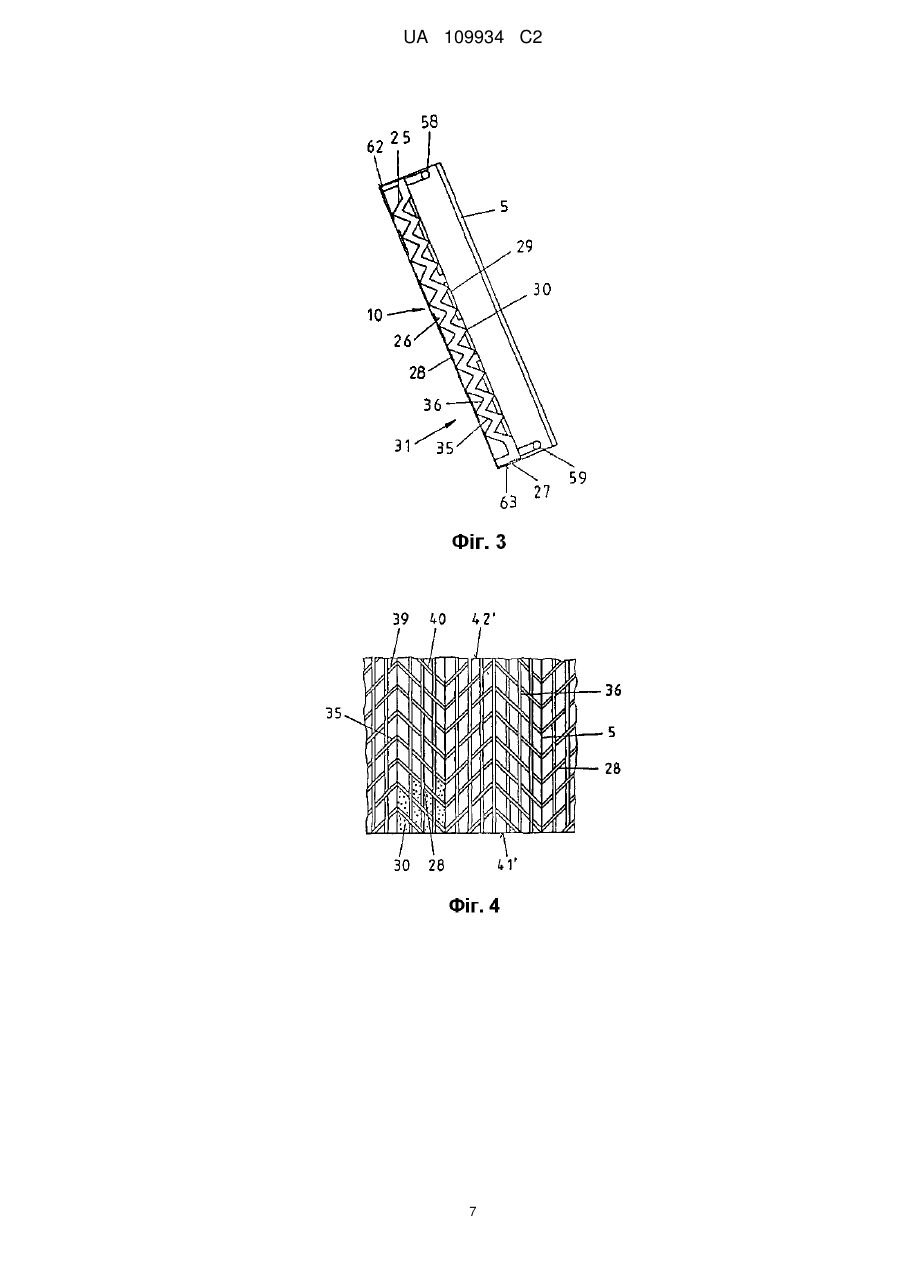

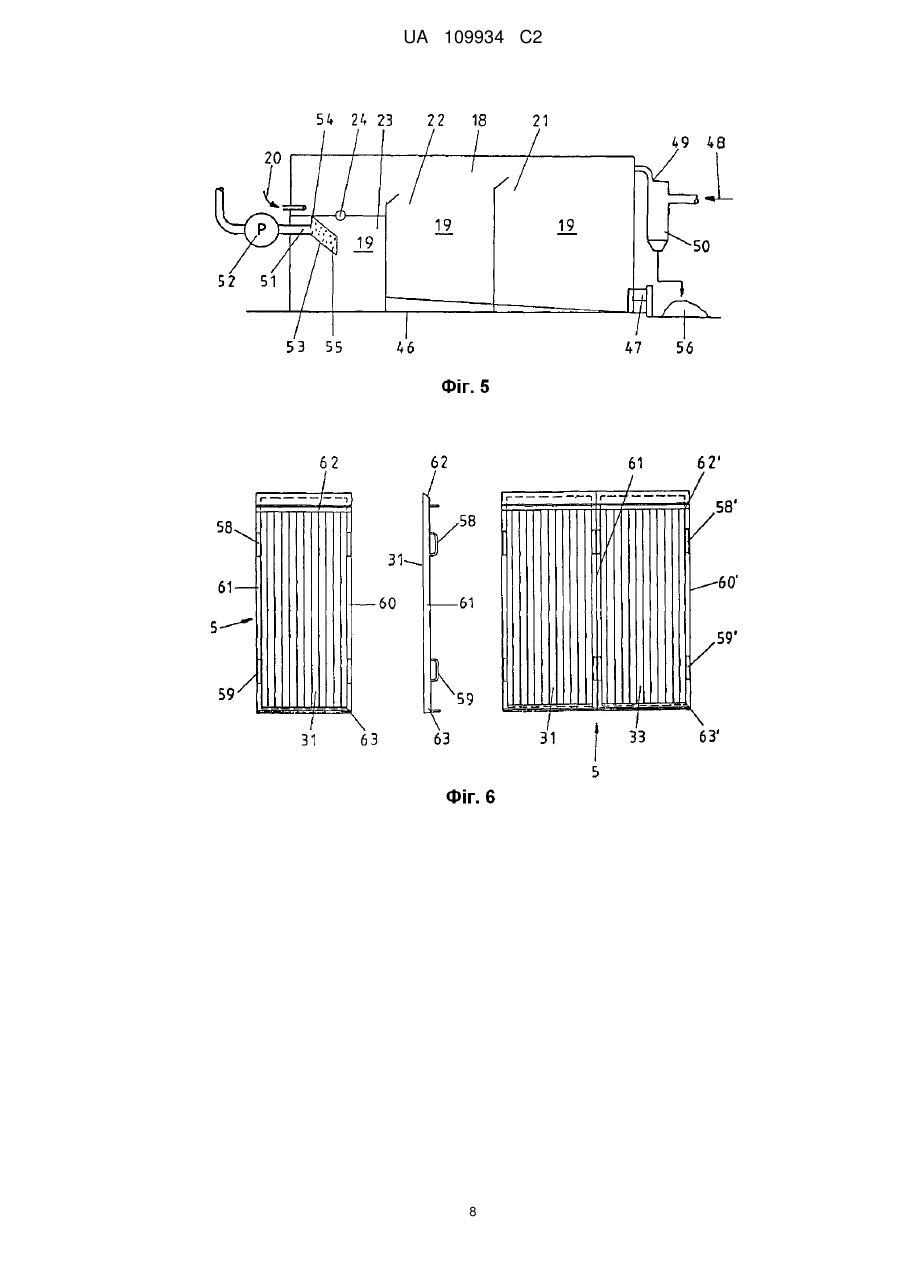

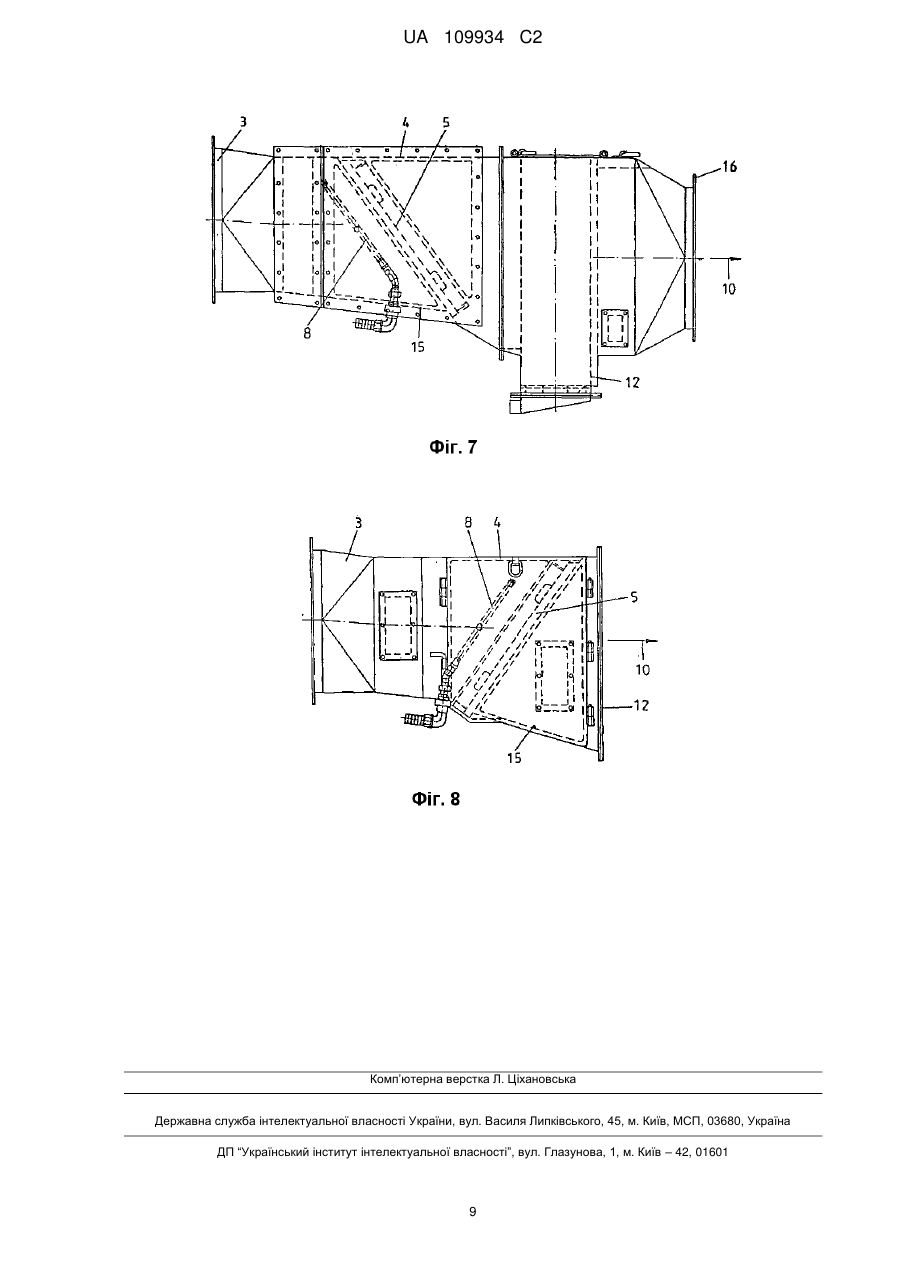

Реферат: Мокрий скрубер (1) із зниженим енергоспоживанням, тобто який містить тумановловлювач (5) із зменшеним опором проходу, фільтруючий пакет (25) якого виконаний хвилеподібним або складчастим. Завдяки цьому надається велика поверхня, щоб забезпечити надійне просочування пилу, що проходить. Іншими перевагами є похилий днищевий лист (15) у частковому корпусі тумановловлювача (4), по особливому розташовані та утворені форсунки для зрошення (6, 7), а також насамперед поділ тумановловлювача (5) на декілька повних пакетів (31, 33). UA 109934 C2 (12) UA 109934 C2 UA 109934 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується мокрого скрубера (мокрого пиловловлювача) для застосування при проведенні підземних гірничих робіт та будівництві тунелів у рамках боротьби з пилом, який містить корпус мокрого скрубера, забезпечений вентилятором, і тумановловлювач, забезпечений форсунками для зрошення, а також розташований слідом краплевловлювач і водний бак з керованим за допомогою клапана підведенням води для кругообігу води. Такий мокрий скрубер в принципі відомий з DE 198 53 190 АІ. У цьому мокрому пиловловлювачі необхідний вентилятор розташований між вхідною і вихідною сторонами перед тумановловлювачем і краплевловлювачем. Для забезпечення необхідного змочування відповідно просочування пилу, як тумановловлювач, який розташований в підвішеному стані приблизно горизонтально в повітряному потоці, так і крильчатка вентилятора забезпечені відповідними форсунками для зрошення. Внаслідок цього крильчатка вентилятора знаходиться під великим навантаженням внаслідок пилу, а також крапель води. Згідно DE 103 26 601 АІ пилоуловлювальний пристрій, утворений у вигляді мокрого пиловловлювача, забезпечено розташованим вартим під нахилом тумановловлювачем, виконаним з пакетом із сталевої стружки і завдяки цьому забезпечує оптимальне просочування відповідно змочування необробленого повітря, що містить пил. Крім того, форсунки для зрошення виконані у вигляді інтенсивно діючих багатоструменевих форсунок. Вентилятор розташований у власному корпусі, навішеному на корпус пиловловлюючого пристрою позаду краплевловлювача. Загальний корпус пиловловлюючого пристрою, а також корпус вентилятора звукоізольовані за допомогою звукоізолятора. Недоліком цих відомих, виконаних у вигляді мокрих пиловловлювачів, пилоуловлюючих пристроїв є те, що застосовувані тумановловлювачі є відносно важкими, тобто мають велику вагу і таким чином повинні монтуватися з відповідно великими витратами. Монтаж ускладнюється ще через те, що при обмежених умовах тумановловлювач, який має відносно громіздку конструкцію, не без складнощів може встановлюватися в корпусі мокрого скрубера. Крім того складним і негативним моментом є те, що встановлений у тумановловлювачі фільтруючий матеріал, перш за все сталеве стружка, через щільне розташування і великий шлях проходження потоку має високу витрату енергії. Тому в основі винаходу лежить завдання створення придатного до монтажу та демонтажу мокрого пиловловлювача, який по можливості має низьку витрату енергії. Згідно винаходу завдання вирішується завдяки тому, що тумановловлювач має компактний фільтруючий пакет, який виконаний хвилеподібно зігнутим, окантованим або гофрованим. У подібному тумановловлювачі може застосовуватися фільтруючий пакет, що має дуже тонку структуру, оскільки необхідна поверхня може надаватися в розпорядження завдяки хвилеподібному виконанню фільтруючого пакету без необхідності більшої його товщини і таким чином відповідно його великої ваги. Таким чином такий тумановловлювач сприяє як зменшенню ваги всього мокрого пиловловлювача, так і поліпшеному ефекту просочування пилу, що транспортується із струменем рудникового повітря, так що суттєво може підвищуватися ефект очищення. Такий виконаний вузьким тумановловлювач крім цього переважно може надійно встановлюватися в корпус мокрого скрубера, так що монтаж може здійснюватися надійно навіть в обмежених умовах штреку. Але перш за все повітря проходить через тумановловлювач з меншими енерговитратами, оскільки "більш тонкий" фільтруючий пакет має менший опір. Згідно доцільній формі здійснення передбачено, що фільтруючий пакет з одного боку має хвилеподібно вигнуту або окантовану або гофровану поверхню. Як правило, ця особливим чином утворена поверхня є стороною, через яку спочатку проходить потік струменя рудникового повітря, причому в цьому випадку в розпорядженні є необхідна поверхню для "просочування" часток пилу. Але, як правило, вже при виготовленні обидві поверхні фільтруючого пакету формуються відповідним чином, причому також можливо формувати хвилеподібним тільки зворотний бік. Інша доцільна форма здійснення передбачає, що фільтруючий пакет утворений у вигляді пакету з сталевої стружки, сталевої сітки, сталевого плетіння або шарами тягнутого металу. Зі свого боку всі ці матеріали створюють передумови того, що пил, який заноситься всередину у мокрий скрубер струменями рудникового повітря, що містять пил, просочується і потім разом з водою відводиться у вигляді шламу. Завдяки формуванню фільтруючого пакету і таким чином великої поверхні змочування, наявної на шляху потоку рудникового повітря, фільтруючий пакет має в цілому істотно більш вузьку конструкцію і таким чином створює менші втрати тиску. Тумановловлювач, тобто агрегат, який сприяє відповідному просякання і придушенню пилу, має опорну раму і розташовані в ній на відстані в напрямку струменя рудникового повітря опорні решітки, між якими у вигляді пакету укладені в якості фільтруючого матеріалу сталева стружка або сталева сітка, сталеве плетіння або шари тягнутого металу, причому опорні решітки, а також фільтруючий матеріал утворюють вигнутий хвилеподібно або окантований 1 UA 109934 C2 5 10 15 20 25 30 35 40 45 50 55 60 пакет. Такий окантований або вигнутий повний пакет утворює переважний компактний елемент, який не тільки добре може монтуватися, але також мати необхідну стійкість, якщо відповідну кількість рудникового повітря з відповідно високою швидкістю пропускається і відповідно направляється у фільтруючий пакет. Оскільки сталева стружка або сітка або плетіння формуються або складаються з утворенням пакета, що вимагає витрат, переважно виконувати опорну решітку, яка оточує фільтруючий матеріал і таким чином надає форму фільтруючому матеріалу після заповнення, такої ж однакової хвилеподібної форми. Також можливе деформування фільтруючого пакету разом відповідно з опорними решітками і фільтруючим матеріалом. Вище вже вказувалося на те, що зручність монтажу є важливою для нового тумановловлювача. Оптимізація досягається за допомогою того, що тумановловлювач утворений з багатьох частин, причому в корпусі поперек напрямку струменя рудникового повітря встановлені два або кілька повних пакети, які через закривання дверцят корпусу з'єднані і стиснуті один з одним. Таким чином, мають місце більш дрібні і з невеликими розмірами окремі елементи, які, природно, можуть краще транспортуватися і одночасно таким чином також краще встановлюватися в корпусі мокрого скрубера. Залежно від місця застосування можлива установка один за одним у корпусі мокрого скрубера двох, трьох або навіть чотирьох таких повних пакетів і створення таким чином спільного блоку, який задовольняє необхідним заданим параметрам, тобто можуть звільняти від принесеного пилу відповідну кількість рудникового повітря. Ці невеликі повні пакети в цьому випадку можуть вставлятися в корпус мокрого скрубера і потім за допомогою закривання дверцят так притискатися один до одного, що струмені рудникового повітря, які підлягають очищенню, з необхідною надійністю пропускаються через фільтруючі пакети, таким чином також очищаються. Можливо, що між опорними рамами встановлюються гумові ущільнення для створення абсолютної герметичності, але, як правило, достатньо, якщо просто метал притискається до металу. Пил, зволожений в тумановловлювачі, разом з водним туманом, створеним форсунками, у вигляді води, що містить шлам, виноситься з тумановловлювача. Для запобігання потраплянню занадто великої кількості шламової води з тумановловлювача в краплевловлювач, поряд з іншим передбачено, що хвилі, утворені опорними решітками і фільтруючим матеріалом, виконані проходячими від однієї бічної стінки корпусу до іншої бічної стінки корпусу, так що відповідно до цього гребені хвиль проходять від днища часткового корпусу до кришки часткового корпусу, відповідно навпаки. Ця форма хвиль, або краще сказати, напрямок хвиль полегшує стікання краплям води, що містить шлам, в напрямку днища часткового корпусу, так що вона потім без проблем може транспортуватися далі і тільки частина потрапляє в краплевловлювач. Стіканню краплями води, що містить шлам, з тумановловлювача далі сприяє те, що тумановловлювач зі своїм утвореним хвилеподібним повним пакетом встановлений в корпусі мокрого скрубера так, що стоїть вертикально або під нахилом, або в напрямку струменя рудникового повітря, або проти напрямку струменя рудникового повітря. При цьому рівному, відхиленому від горизонталі позиціонуванні вода, що містить шлам, може повільно, але надійно стікати вниз з тумановловлювача, тобто, зокрема, з фільтруючого пакету, що складається з сталевої стружки або подібного матеріалу, причому нахил у напрямку струменя рудникового повітря є оптимальним, тобто нижній край тумановловлювача розташований далі в напрямку краплевловлювача, ніж верхній край. Далі стіканню води, що містить шлам, в напрямку краплевловлювача, який є зливом забрудненої води, сприяє те, що лист днища в області тумановловлювача встановлений під нахилом в напрямку краплевловлювача і що злив забрудненої води призначений краплевловлювачу. Оскільки з краплевловлювача стікає вода, що ще містить шлам або більшменш чиста вода, вся стічна вода або забруднена вода може в останній точці, тобто в краплевловлювачі, уловлюватися і будучи зібраної відводитися. Звідси вона потрапляє в водний бак для очищення і потім може направлятися в кругообіг. Особливо сприятливий ефект зволоження і таким чином ефект очищення в тумановловлювачі досягається, зокрема, завдяки тому, що форсунки для зрошення розташовані таким чином, що їх отвори спрямовані до тумановловлювача і таким чином в напрямку струменя рудникового повітря, і на відстані від поверхні, що забезпечує повне перекриття поверхні. Конуси розпилу, створені форсунками для зрошення, розташовані так, що вони на поверхні тумановловлювача перекривають один одного, так що у всякому разі кожна частина тумановловлювача, відповідно поверхні тумановловлювача, зволожується так ефективно, що наявні частинки пилу зв'язуються і потім можуть відводитися. 2 UA 109934 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі вода, що містить пил, подається в водний бак, щоб там стати "підготовленою". Це особливо ефективно в тому випадку, якщо водний бак має один або кілька каскадів, а днище бака встановлено з нахилом в напрямку зливу шламу, і, що підводу забрудненої води призначений попередній відокремлювач шламу, переважно гідроциклон. Перш ніж вода взагалі надійде в водний бак, вона проходить гідроциклон, так що вже більша кількість частинок пилу, тобто шламу, може відділятися, перш ніж залишок потрапить в перший каскад водного бака. За допомогою розташованих один за одним каскадів вода, що залишається забруднена, заспокоюється, так що частинки шламу опускаються на днище бака і потім автоматично зісковзують в напрямку зливу шламу, де вони періодично відсмоктуються або виводяться. При цьому переважно днище водного бака встановлено з нахилом. Таким чином можна очищувати воду, що містить велику кількість пилу, настільки, що її потім можна знову за допомогою наявних форсунок для зрошення використовувати для зрошення рудникового повітря, що містить пил. Це повне очищення води, що містить шлам, є перевагою, оскільки в іншому випадку безпосередньо в підземних умовах відведення і утилізація великої кількості води пов'язані зі значними проблемами. Навпаки, шлам може, як правило, утилізуватися або далі перероблятися без великих витрат. Оскільки не завжди можна уникнути скупчення в останньому каскаді пластівців шламу або подібне, то є перевагою, якщо водний бак має злив для чистої води з насосом і вхідний в останній каскад ежектор, причому підвід ежектора захищений дротяною сіткою, що має дуже дрібну клітинку. У цій дротяної сітці пластівці шламу затримуються, так що таким чином далі насосом транспортується дійсно значною мірою очищена вода. Така дротяна сітка при необхідності може очищатися також без великих витрат, причому це, як правило, здійснюється за допомогою заходів по зворотній промивці. Багаторазово згадувалося, що переважні стосовно розмірів повні пакети можуть добре монтуватися, а також транспортуватися. Цьому також сприяє те, що опорна рама обладнана ручками, виступаючими над повним пакетом або повними пакетами, які призначені для обох поздовжніх сторін і встановлені на відстані по відношенню до верхнього і нижнього країв рами. Таким чином у розпорядженні є чотири ручки на повний пакет, так що при монтуванні не потрібно братися за саму опорну раму, а тільки за згадані ручки. Винахід відрізняється, зокрема, тим, що в розпорядження надається добре монтований і демонтований мокрий пиловловлювач, відповідно передбачений для цього тумановловлювач, який крім того є низько енергоємним, оскільки у розпорядження представлений тумановловлювач, що має дуже вузький за конструкцією фільтруючий пакет, який утворений складчастим або, у всякому разі, хвилеподібним, так що в розпорядження надана велика контактна поверхню, щоб змочити і пов'язати пилові частки, що надходять в потоці, розпилюваною за допомогою форсунок водою. Далі винахід відрізняється тим, що тумановловлювач може бути розділений, щоб, незважаючи на невеликі окремі частини, за допомогою застосування кількох "невеликих" повних пакетів отримати необхідні розміри для мокрого пиловловлювача. Такі невеликі повні пакети можуть не тільки добре транспортуватися, але також добре монтуватися і демонтуватися в обмежених умовах, наприклад, в підземних штреках. Інші деталі та переваги предмета винаходу слідують з наведеного нижче опису креслень з поданням переважного прикладу здійснення з необхідними для цього деталями і подробицями. Де показують: Фіг. 1 - мокрий скрубер, частково з відкритими бічними областями; Фіг. 2 - вигляд спереду такого мокрого пиловловлювача; Фіг. 3 - вид збоку тумановловлювача з хвилеподібним фільтруючим пакетом; Фіг. 4 - вигляд спереду фільтруючого пакету згідно Фіг. 3; Фіг. 5 - схематично зображений водний бак; Фіг. 6 - вигляд спереду і вигляд збоку фільтру відповідно повного пакету, відповідно з'єднаних один з одним повних пакетів; Фіг. 7 - зменшене зображення мокрого пиловловлювача згідно Фіг. 1 з встановленим похило проти напрямку струменя рудникового повітря тумановловлювачем; і Фіг. 8 - частковий вид мокрого пиловловлювача з встановленим похило в напрямку струменя рудникового повітря тумановловлювачем. У зображеному на Фіг. 1 мокрому пиловловлювачі 1 відкритим зображений корпус мокрого скрубера 2 в області тумановловлювача, в решті області показаний закритим. До вхідних патрубків для рудникового повітря 3 приєднується частковий корпус тумановловлювача 4 з тумановловлювачем 5, причому зволожуване форсунками 6, 7 для зрошення копальневе повітря, що містить пил, потім у напрямку повітряного струменя направлено потрапляє в 3 UA 109934 C2 5 10 15 20 25 30 35 40 45 50 55 60 краплевловлювач 11, причому частина корпусу 12 краплевловлювача має похило утворене днище, до якого приєднується злив 13 для забрудненої води. З Фіг. 1 не очевидно, що поверхня 26 фільтруючого пакету 25 тумановловлювача 5 утворена хвилеподібною. Це слідує більш чітко з інших фігур. Спрямовані на зворотну поверхню 26' тумановловлювача 5 форсунки 6, 7 для зрошення призначені рамі 8 для форсунок і розташовані так, що їх отвори 9 форсунок спрямовані до тумановловлювача 5. Далі на Фіг. 1 позначено, що створені форсунками 6, 7 для зрошення конуси 14, 14' розпилу незадовго перед досягненням поверхні 26' тумановловлювача 5 перекриваються внахлест. Завдяки цьому дійсно всі надходячі в тумановловлювач 5 частинки пилу зрошуються водою і обволікаються водними краплями. До частини корпусу 12 краплевловлювача приєднується тут тільки позначений корпус 16 вентилятора. На Фіг. 1 видно, що лист днища 15 частини корпусу 4 тумановловлювача утворений з нахилом в напрямку краплевловлювача 11, так що вода, яка містить пил або шлам, надійно йде з корпусу 4 тумановловлювача і тече в корпус 12 краплевловлювача, щоб потім піти через злив 13 для забрудненої води. В області частини корпусу 4 тумановловлювача показано, що його край має велику кількість отворів під гвинти. Через ці отвори під гвинти встановлюється не зображені тут дверцята 32 корпусу, щоб таким чином закривати частковий корпус тумановловлювача 4 і при цьому одночасно ефективно фіксувати тумановловлювач 5. Фіг. 2 являє корпус 2 мокрого скрубера, якщо дивитися від області надходження рудникового повітря, що містить пил, причому стає ясно, що вхідний патрубок 3 для рудникового повітря є круглим, так як сюди повинні приєднуватися труби для підведення рудникового повітря. Цей круглий вхідний патрубок 3 для рудникового повітря переходить в маючу форму ящика частину корпусу 4 тумановловлювача, причому можна бачити, що лист днища 15, відповідно днище 41 частини корпусу нахилені, а саме, в напрямку погляду. Позицією 32 позначені дверцята корпусу, які представляють стінку 37 корпусу. Протилежна бокова стінка корпусу позначена позицією 38. У той час як днище частини корпусу має позицію 41, кришка частини корпусу має позицію 42. Фіг. 3 показує на вигляді збоку тумановловлювач 5. Тут добре можна бачити, що фільтруючий пакет 25 утворений хвилеподібним. Опорна рама 27 несе дві опорних решітки 28, 29 для фільтруючого пакету 25, причому ці опорні решітки 28, 29 точно також утворені хвилеподібними, як і власне фільтруючий пакет 25. В якості фільтруючого матеріалу використовується сталева стружка, тут не показана, причому ця сталева стружка сформована з утворенням фільтруючого пакету 25 із сталевої стружки. Опорна рама 27(з опорними решітками 28, 29 і фільтруючим пакетом 25 утворюють повний пакет 31, поводження з яким відповідно його монтаж і демонтаж полегшується завдяки тому, що збоку передбачені ручки 58, 59. Тут хвилі, утворені фільтруючим пакетом 25, позначені позиціями 35 і 36. Ці хвилі 35, 36 зі своїми гребенями хвиль 39, 40 проходять, як показано на Фіг. 4, від днища частини корпусу 41 до кришки 4 2 частини корпусу або назад. З Фіг. 4 випливає, що опорні решітки 28, 29 утворюють хвилі 35, 36, відповідно гребені 39, 40 хвиль. Розташований між ними фільтруючий матеріал 30 таким чином отримує хвильову форму автоматично при стисненні між обома опорними решітками 28, 29. Фіг. 5 являє водний бак 18, в який спрямовується вода, що містить забруднення, тобто містить пил. Перш ніж оборотна вода 19 надійде в перший каскад 21, вона проходить попередній відокремлювач шламу 49 у формі гідроциклона 50. Це означає, що вже частково очищена забруднена вода у вигляді оборотної води 19 надходить у каскади 21, 22, 23, щоб потім стати поповненням води, що йде через підвід 20 свіжої води. Цей підвід 20 свіжої води обладнаний поплавком 24, завдяки якому при зниженні певного дзеркала води додається свіжа вода. Виходячий з гідроциклона 50 шлам 56 разом зі шламом, що виходить із зливу 47 для шламу, використовується далі. Цей відводиться з водного бака 18, для чого днище 46 бака, як видно на Фіг. 5, встановлено під нахилом. Шлам таким чином як би автоматично зісковзує в напрямку зливу 4 7 для шламу. Підведення забрудненої води позначено позицією 49, злив очищеної води на протилежному боці водного бака 18 позицією 51. Тут завдяки насосу 52 вода відкачується з останнього каскаду 23, для чого служить ежектор 53, підвід 54 якого захищений дротяною сіткою 55 з дуже дрібною чарункою. Для подальшого пояснення тумановловлювача 5 на Фіг. 6 якраз зображений повний пакет 31, який на правій стороні з'єднаний з повним пакетом 33 з утворенням тумановловлювача 5. Можна бачити, що на верхньому краю 62 рами і на нижньому краю 63 рами передбачені вже 4 UA 109934 C2 5 10 15 згадувані ручки 58, 59, а саме, як на подовжній стороні, 60, так і на подовжній стороні 61. Таким чином, такий повний пакет 31, відповідно 33, може добре транспортуватися і також монтуватися, причому вид збоку по центру між обома зображеннями показує, що повний пакет 31, 33 має дуже вузьку конструкцію. Таким чином, він завдяки як невеликій висоті окантовки, так і завдяки невеликим іншим розмірам може добре монтуватися, а також демонтуватися навіть в обмежених умовах при проведенні підземних гірничих робіт, наприклад, у проведених штреках, тобто, встановлюватися всередині корпусу мокрого скрубера, насамперед засуватися всередину, і потім за допомогою установки дверцят 32 корпусу стискатися так, як це відтворено на правій стороні Фіг. 6. З Фіг. 7 і 8 слідує, що тумановловлювач 5 може розташовуватися з нахилом як проти напрямку струменя 10 рудникового повітря (Фіг. 7), так і в напрямку струменя 10 рудникового повітря. Фіг. 8, яка показує останню установку з нахилом, ще раз демонструє, як з нахилом утворено днище 41 частини корпусу, відповідно його лист днища 15, щоб забезпечити відведення зволоженого шламу, відповідно шламової води. Всі названі ознаки, також ознаки, що підлягають запозиченню тільки з креслень, поодинці та в комбінації розглядаються в якості істотних в частині винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Мокрий скрубер, використовуваний при проведенні підземних гірничих робіт та будівництві тунелів для видалення пилу, що містить корпус (2) з розташованим за ним вентилятором (16) та тумановловлювачем (5), який містить для забезпечення оптимального зволоження або змочування пилу фільтруючий пакет (25) із сталевого волокна і розташований перед форсунками (6, 7) для зрошення, а також розташований слідом краплевловлювач (11) зі зливом (13) забрудненої води та водний бак (18) з керованим за допомогою клапана підведенням (20) свіжої води для кругообігу (19) води, який відрізняється тим, що тумановловлювач (5) має опорну раму (27) і розташовані в ній на відстані в напрямку струменя рудникового повітря опорні решітки (28, 29), між якими розташований компактний фільтруючий пакет (25), через який протікає струмінь рудникового повітря, що очищається, і який складається з хвилеподібно зігнутого або гофрованого фільтруючого матеріалу (30). 2. Мокрий скрубер за п. 1, який відрізняється тим, що фільтруючий пакет (25) утворений у вигляді пакета зі сталевої стружки, сталевої сітки, сталевого плетіння або шарів тягнутого металу. 3. Мокрий скрубер за п. 1, який відрізняється тим, що фільтруючий пакет (25) має з одного боку хвилеподібно вигнуту або гофровану поверхню (26). 4. Мокрий скрубер за будь-яким з пп. 1-3, який відрізняється тим, що опорні решітки (28, 29), а також фільтруючий пакет (25) утворюють хвилеподібно зігнутий повний пакет (31, 33). 5. Мокрий скрубер за будь-яким з пп. 1-4, який відрізняється тим, що тумановловлювач (5) утворений з декількох частин, причому два або декілька повних пакетів (31, 33) встановлені в корпусі (2) мокрого скрубера поперек напрямку (10) струменя рудникового повітря за допомогою з'єднання один з одним та з'єднані і стиснуті за допомогою дверцят (32) корпусу, що закривається. 6. Мокрий скрубер за будь-яким з пп. 1-5, який відрізняється тим, що хвилі (35, 36), утворені опорними решітками (28, 29) і фільтруючим матеріалом (30), виконані проходячими від однієї бічної стінки (37) корпусу до іншої бічної стінки (38) корпуси, так що відповідно до цього гребені (39, 40) хвиль проходять від днища (41) частини корпусу до кришки (42) частини корпусу, відповідно навпаки. 7. Мокрий скрубер за будь-яким з пп. 1-6, який відрізняється тим, що тумановловлювач (5) зі своїм хвилеподібно утвореним повним пакетом (31, 33) розташований в корпусі (2) мокрого скрубера стоячи вертикально або під нахилом, або в напрямку струменя (10) рудникового повітря, або проти напрямку струменя (10) рудникового повітря. 8. Мокрий скрубер за п. 1, який відрізняється тим, що лист днища (15) в області тумановловлювача (5) встановлений під нахилом в напрямку краплевловлювача (11) і злив (13) забрудненої води призначений краплевловлювачу (11). 9. Мокрий скрубер за п. 1, який відрізняється тим, що форсунки (6, 7) для зрошення розташовані таким чином, що їх отвори (9) спрямовані до тумановловлювача (5) і таким чином в напрямку струменя (10) рудникового повітря та на відстані до поверхні (26), яка забезпечує повне перекриття поверхні (26). 10. Мокрий скрубер за п. 1, який відрізняється тим, що водний бак (18) має один або кілька каскадів (21, 22, 23), а днище (46) бака встановлено під нахилом в напрямку зливу (47) шламу, 5 UA 109934 C2 5 причому злив (48) забрудненої води забезпечений попереднім відокремлювачем (49) шламу, переважно гідроциклоном (50). 11. Мокрий скрубер за п. 10, який відрізняється тим, що водний бак (18) має злив (51) для чистої води з насосом (52) і вхідний в останній каскад (23) ежектор (53), причому підвід (54) ежектора (53) захищений дротяною сіткою (55), що має дуже дрібну клітинку. 12. Мокрий скрубер за п. 4, який відрізняється тим, що опорна рама (27) обладнана виступаючими над повним пакетом (31) або повними пакетами (31, 33) ручками (58, 59) на обох повздовжніх боках (60, 61), встановленими на відстані відносно верхнього та нижнього краю (62, 63) рами. 6 UA 109934 C2 7 UA 109934 C2 8 UA 109934 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
