Мокрий пиловловлювач

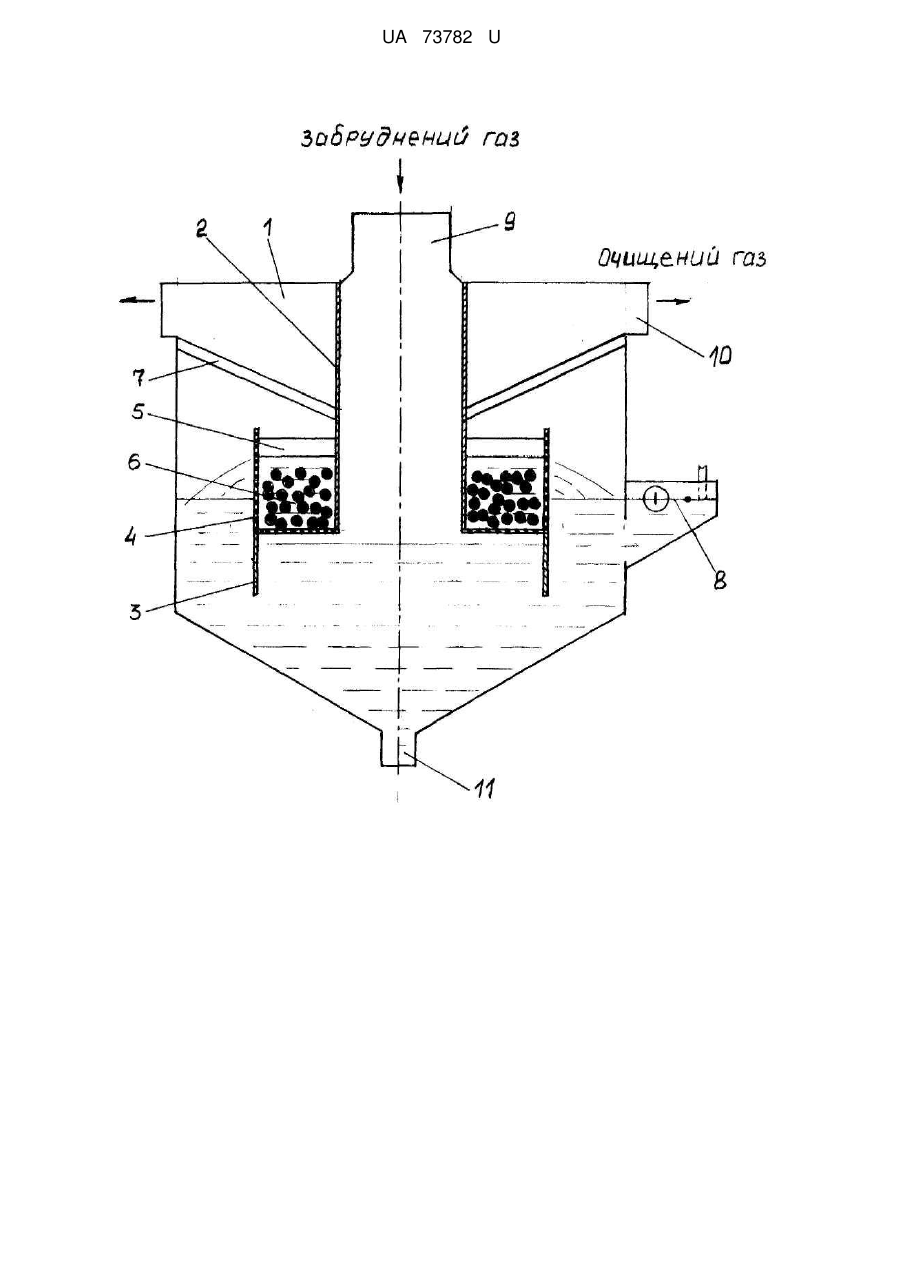

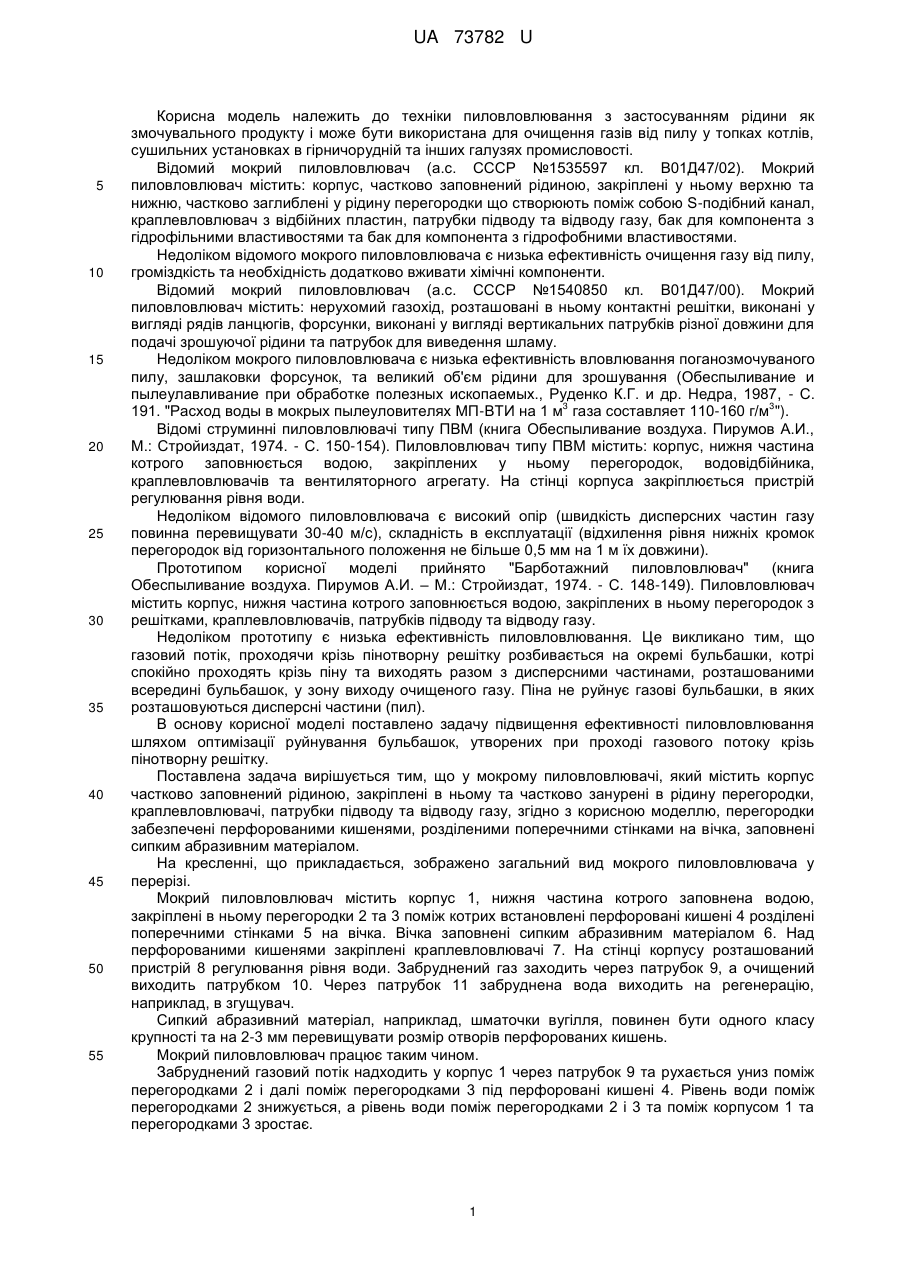

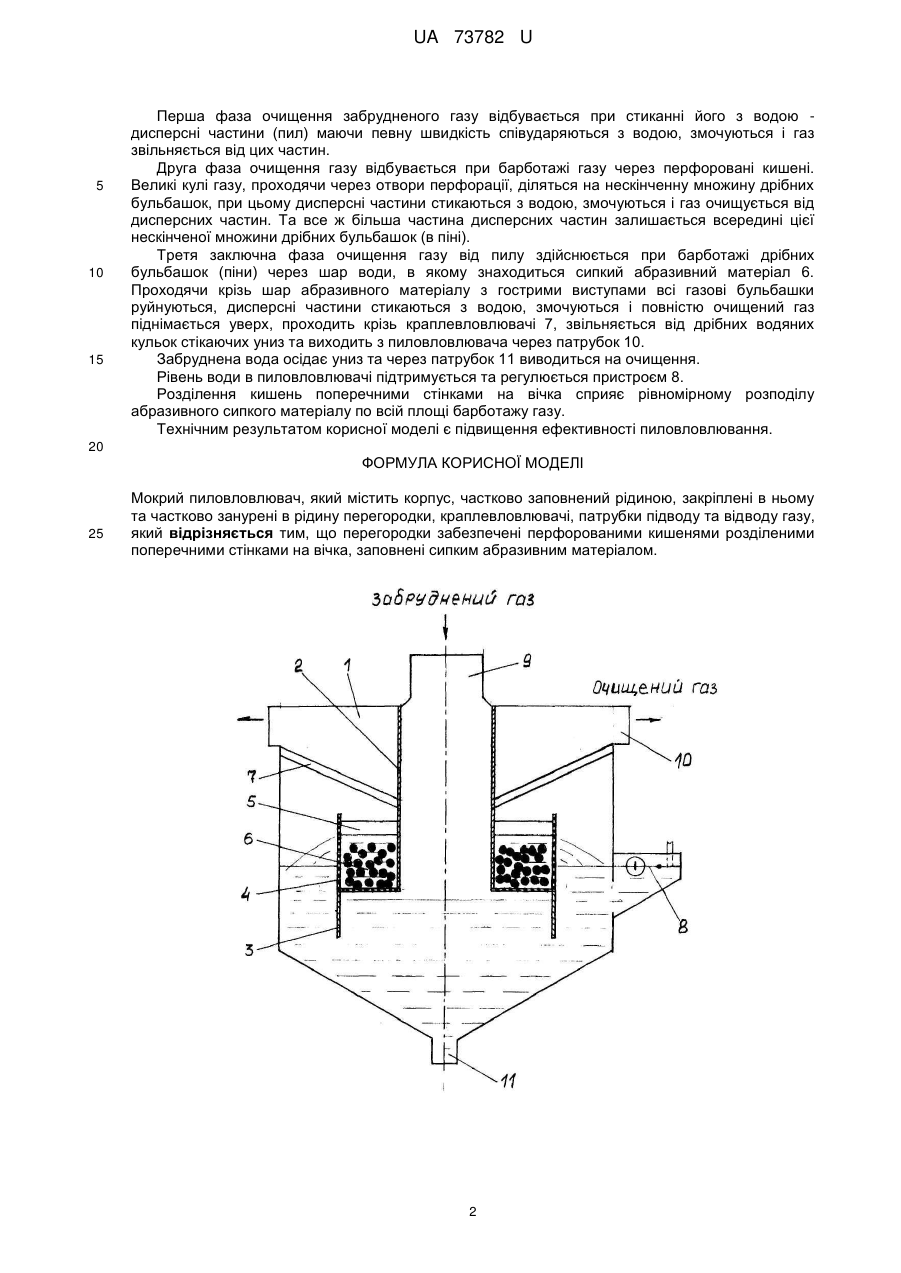

Реферат: Мокрий пиловловлювач містить корпус, частково заповнений рідиною, закріплені в ньому та частково занурені в рідину перегородки, краплевловлювачі, патрубки підводу та відводу газу. Перегородки забезпечені перфорованими кишенями, розділеними поперечними стінками на вічка, заповнені сипким абразивним матеріалом. UA 73782 U (54) МОКРИЙ ПИЛОВЛОВЛЮВАЧ UA 73782 U UA 73782 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки пиловловлювання з застосуванням рідини як змочувального продукту і може бути використана для очищення газів від пилу у топках котлів, сушильних установках в гірничорудній та інших галузях промисловості. Відомий мокрий пиловловлювач (а.с. СССР №1535597 кл. В01Д47/02). Мокрий пиловловлювач містить: корпус, частково заповнений рідиною, закріплені у ньому верхню та нижню, частково заглиблені у рідину перегородки що створюють поміж собою S-подібний канал, краплевловлювач з відбійних пластин, патрубки підводу та відводу газу, бак для компонента з гідрофільними властивостями та бак для компонента з гідрофобними властивостями. Недоліком відомого мокрого пиловловлювача є низька ефективність очищення газу від пилу, громіздкість та необхідність додатково вживати хімічні компоненти. Відомий мокрий пиловловлювач (а.с. СССР №1540850 кл. В01Д47/00). Мокрий пиловловлювач містить: нерухомий газохід, розташовані в ньому контактні решітки, виконані у вигляді рядів ланцюгів, форсунки, виконані у вигляді вертикальних патрубків різної довжини для подачі зрошуючої рідини та патрубок для виведення шламу. Недоліком мокрого пиловловлювача є низька ефективність вловлювання поганозмочуваного пилу, зашлаковки форсунок, та великий об'єм рідини для зрошування (Обеспыливание и пылеулавливание при обработке полезных ископаемых., Руденко К.Г. и др. Недра, 1987, - С. 3 3 191. "Расход воды в мокрых пылеуловителях МП-ВТИ на 1 м газа составляет 110-160 г/м "). Відомі струминні пиловловлювачі типу ПВМ (книга Обеспыливание воздуха. Пирумов А.И., М.: Стройиздат, 1974. - С. 150-154). Пиловловлювач типу ПВМ містить: корпус, нижня частина котрого заповнюється водою, закріплених у ньому перегородок, водовідбійника, краплевловлювачів та вентиляторного агрегату. На стінці корпуса закріплюється пристрій регулювання рівня води. Недоліком відомого пиловловлювача є високий опір (швидкість дисперсних частин газу повинна перевищувати 30-40 м/с), складність в експлуатації (відхилення рівня нижніх кромок перегородок від горизонтального положення не більше 0,5 мм на 1 м їх довжини). Прототипом корисної моделі прийнято "Барботажний пиловловлювач" (книга Обеспыливание воздуха. Пирумов А.И. – М.: Стройиздат, 1974. - С. 148-149). Пиловловлювач містить корпус, нижня частина котрого заповнюється водою, закріплених в ньому перегородок з решітками, краплевловлювачів, патрубків підводу та відводу газу. Недоліком прототипу є низька ефективність пиловловлювання. Це викликано тим, що газовий потік, проходячи крізь пінотворну решітку розбивається на окремі бульбашки, котрі спокійно проходять крізь піну та виходять разом з дисперсними частинами, розташованими всередині бульбашок, у зону виходу очищеного газу. Піна не руйнує газові бульбашки, в яких розташовуються дисперсні частини (пил). В основу корисної моделі поставлено задачу підвищення ефективності пиловловлювання шляхом оптимізації руйнування бульбашок, утворених при проході газового потоку крізь пінотворну решітку. Поставлена задача вирішується тим, що у мокрому пиловловлювачі, який містить корпус частково заповнений рідиною, закріплені в ньому та частково занурені в рідину перегородки, краплевловлювачі, патрубки підводу та відводу газу, згідно з корисною моделлю, перегородки забезпечені перфорованими кишенями, розділеними поперечними стінками на вічка, заповнені сипким абразивним матеріалом. На кресленні, що прикладається, зображено загальний вид мокрого пиловловлювача у перерізі. Мокрий пиловловлювач містить корпус 1, нижня частина котрого заповнена водою, закріплені в ньому перегородки 2 та 3 поміж котрих встановлені перфоровані кишені 4 розділені поперечними стінками 5 на вічка. Вічка заповнені сипким абразивним матеріалом 6. Над перфорованими кишенями закріплені краплевловлювачі 7. На стінці корпусу розташований пристрій 8 регулювання рівня води. Забруднений газ заходить через патрубок 9, а очищений виходить патрубком 10. Через патрубок 11 забруднена вода виходить на регенерацію, наприклад, в згущувач. Сипкий абразивний матеріал, наприклад, шматочки вугілля, повинен бути одного класу крупності та на 2-3 мм перевищувати розмір отворів перфорованих кишень. Мокрий пиловловлювач працює таким чином. Забруднений газовий потік надходить у корпус 1 через патрубок 9 та рухається униз поміж перегородками 2 і далі поміж перегородками 3 під перфоровані кишені 4. Рівень води поміж перегородками 2 знижується, а рівень води поміж перегородками 2 і 3 та поміж корпусом 1 та перегородками 3 зростає. 1 UA 73782 U 5 10 15 Перша фаза очищення забрудненого газу відбувається при стиканні його з водою дисперсні частини (пил) маючи певну швидкість співударяються з водою, змочуються і газ звільняється від цих частин. Друга фаза очищення газу відбувається при барботажі газу через перфоровані кишені. Великі кулі газу, проходячи через отвори перфорації, діляться на нескінченну множину дрібних бульбашок, при цьому дисперсні частини стикаються з водою, змочуються і газ очищується від дисперсних частин. Та все ж більша частина дисперсних частин залишається всередині цієї нескінченої множини дрібних бульбашок (в піні). Третя заключна фаза очищення газу від пилу здійснюється при барботажі дрібних бульбашок (піни) через шар води, в якому знаходиться сипкий абразивний матеріал 6. Проходячи крізь шар абразивного матеріалу з гострими виступами всі газові бульбашки руйнуються, дисперсні частини стикаються з водою, змочуються і повністю очищений газ піднімається уверх, проходить крізь краплевловлювачі 7, звільняється від дрібних водяних кульок стікаючих униз та виходить з пиловловлювача через патрубок 10. Забруднена вода осідає униз та через патрубок 11 виводиться на очищення. Рівень води в пиловловлювачі підтримується та регулюється пристроєм 8. Розділення кишень поперечними стінками на вічка сприяє рівномірному розподілу абразивного сипкого матеріалу по всій площі барботажу газу. Технічним результатом корисної моделі є підвищення ефективності пиловловлювання. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Мокрий пиловловлювач, який містить корпус, частково заповнений рідиною, закріплені в ньому та частково занурені в рідину перегородки, краплевловлювачі, патрубки підводу та відводу газу, який відрізняється тим, що перегородки забезпечені перфорованими кишенями розділеними поперечними стінками на вічка, заповнені сипким абразивним матеріалом. 2 UA 73782 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
