Скрубер
Номер патенту: 32999
Опубліковано: 10.06.2008
Автори: Сурин Віталій Миколайович, Савєнко Віктор Володимирович, Рогов Леонід Миколайович, Сирота Володимир Ілліч, Зарапін Іван Леонідович, Мордовець Юрій Анатолійович
Формула / Реферат
1. Скрубер, який містить циліндричний корпус, з'єднаний з конічним днищем, що у нижній частині оснащено вихідним отвором, який відрізняється тим, що він оснащений розсікачем, горизонтально встановленим усередині циліндричного корпусу, причому розсікач виконаний у вигляді ґрат, а відстань від розсікача до конічного днища вибирають у межах 0,001...1 від висоти конічного днища.
2. Скрубер за п. 1, який відрізняється тим, що ґрати виконані у вигляді комірок прямокутної форми, причому розмір кожного з боків комірок становить 0,1...1 діаметра вихідного отвору конічного днища.
Текст

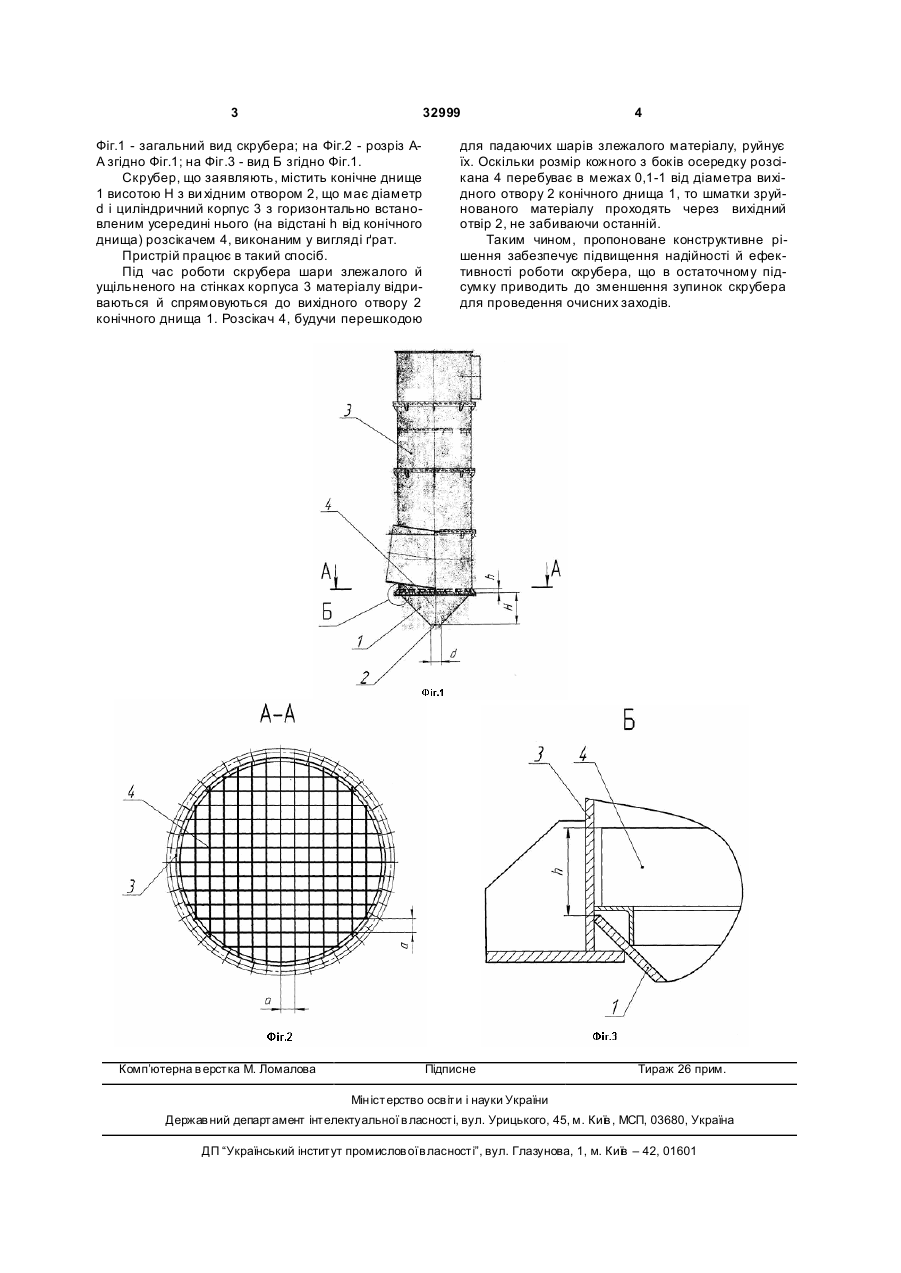

1. Скрубер, який містить циліндричний корпус, з'єднаний з конічним днищем, що у нижній частині 3 32999 Фіг.1 - загальний вид скрубера; на Фіг.2 - розріз АА згідно Фіг.1; на Фіг.3 - вид Б згідно Фіг.1. Скрубер, що заявляють, містить конічне днище 1 висотою Н з ви хідним отвором 2, що має діаметр d і циліндричний корпус 3 з горизонтально встановленим усередині нього (на відстані h від конічного днища) розсікачем 4, виконаним у вигляді ґрат. Пристрій працює в такий спосіб. Під час роботи скрубера шари злежалого й ущільненого на стінках корпуса 3 матеріалу відриваються й спрямовуються до вихідного отвору 2 конічного днища 1. Розсікач 4, будучи перешкодою Комп’ютерна в ерстка М. Ломалова 4 для падаючих шарів злежалого матеріалу, руйнує їх. Оскільки розмір кожного з боків осередку розсікана 4 перебуває в межах 0,1-1 від діаметра вихідного отвору 2 конічного днища 1, то шматки зруйнованого матеріалу проходять через вихідний отвір 2, не забиваючи останній. Таким чином, пропоноване конструктивне рішення забезпечує підвищення надійності й ефективності роботи скрубера, що в остаточному підсумку приводить до зменшення зупинок скрубера для проведення очисних заходів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrubber
Автори англійськоюSyrota Volodymyr Illich, Rohov Leonid Mykolaiovych, Suryn Vitalii Mykolaiovych, Savienko Viktor Volodymyrovych, Zarapin Ivan Leonidovych, Mordovets Yurii Anatoliiovych
Назва патенту російськоюСкруббер
Автори російськоюСырота Владимир Ильич, Рогов Леонид Николаевич, Сурин Виталий Николаевич, Савенко Виктор Владимирович, Зарапин Иван Леонидович, Мордовец Юрий Анатольевич
МПК / Мітки
МПК: B01D 47/00
Мітки: скрубер
