Привідний пристрій для блока самохідного зернозбирального комбайна, який складається з насадки та похилого транспортера

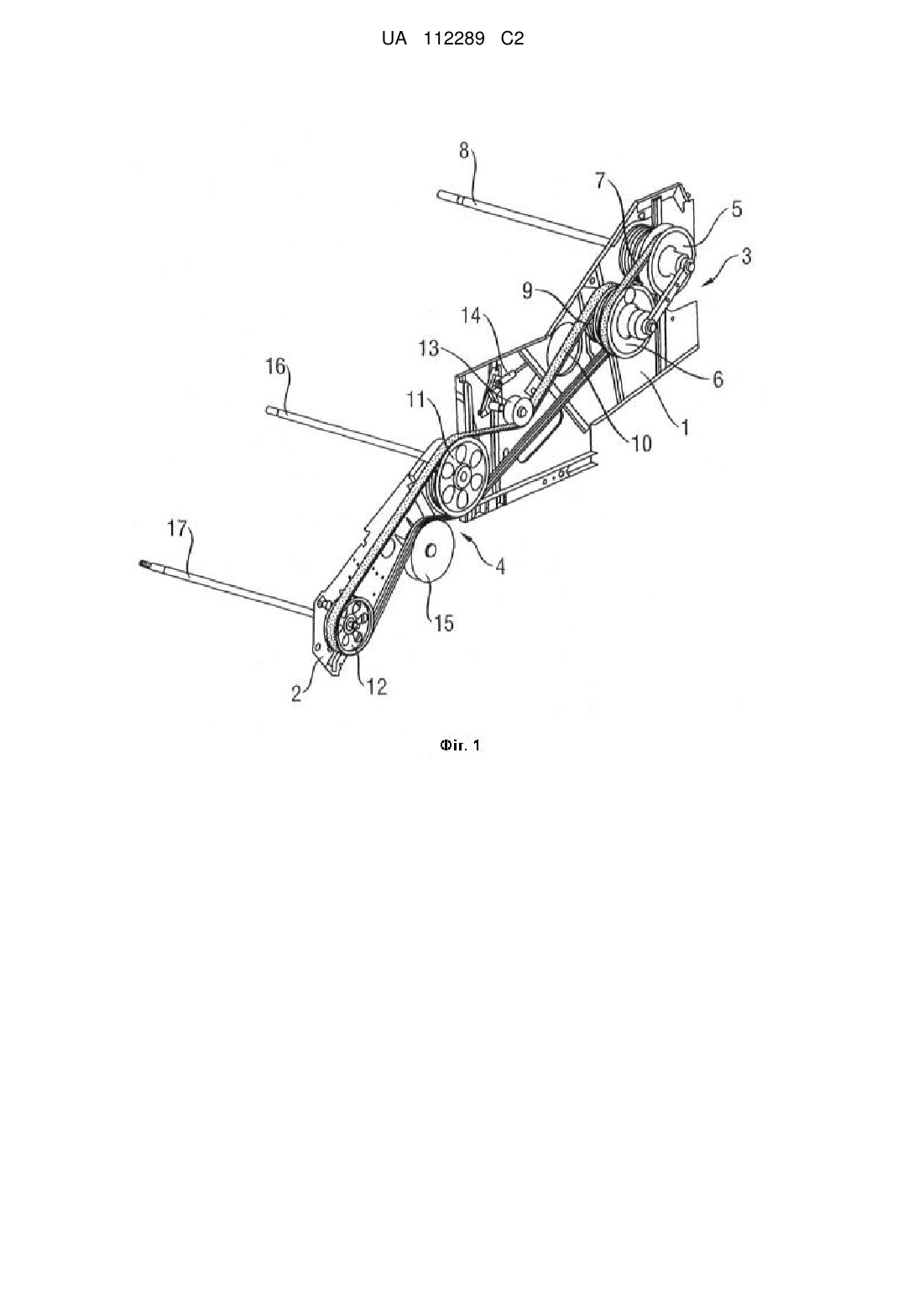

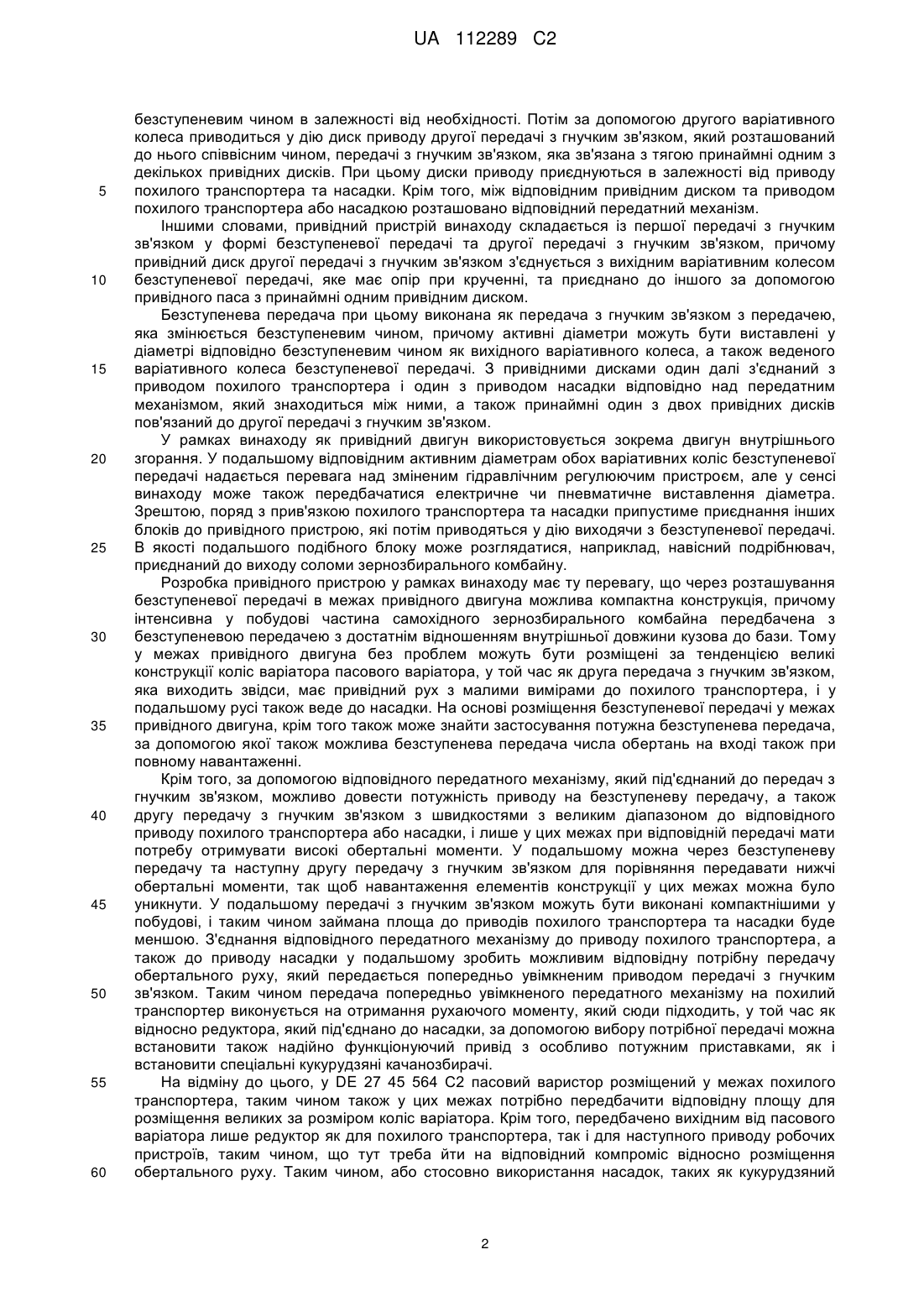

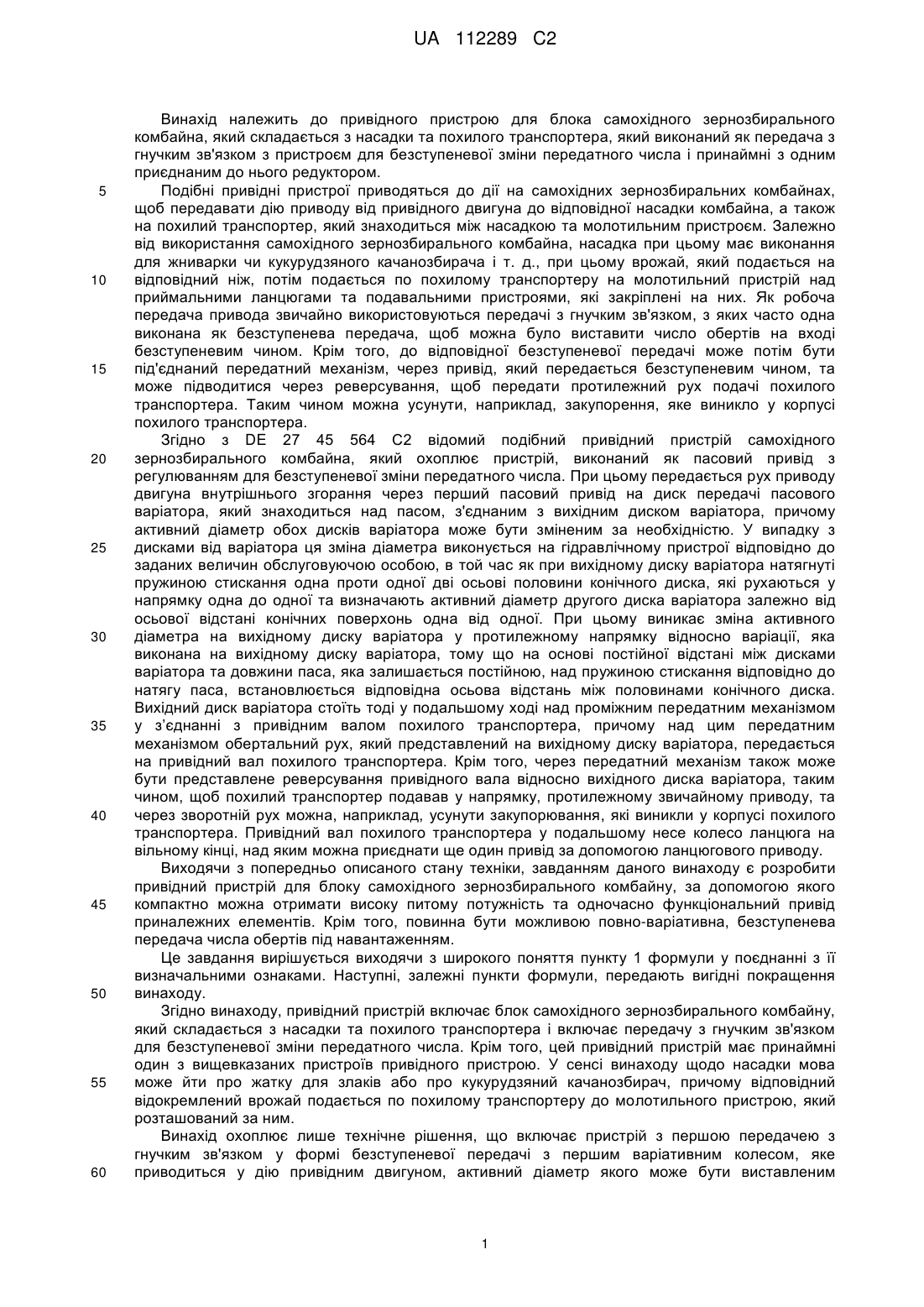

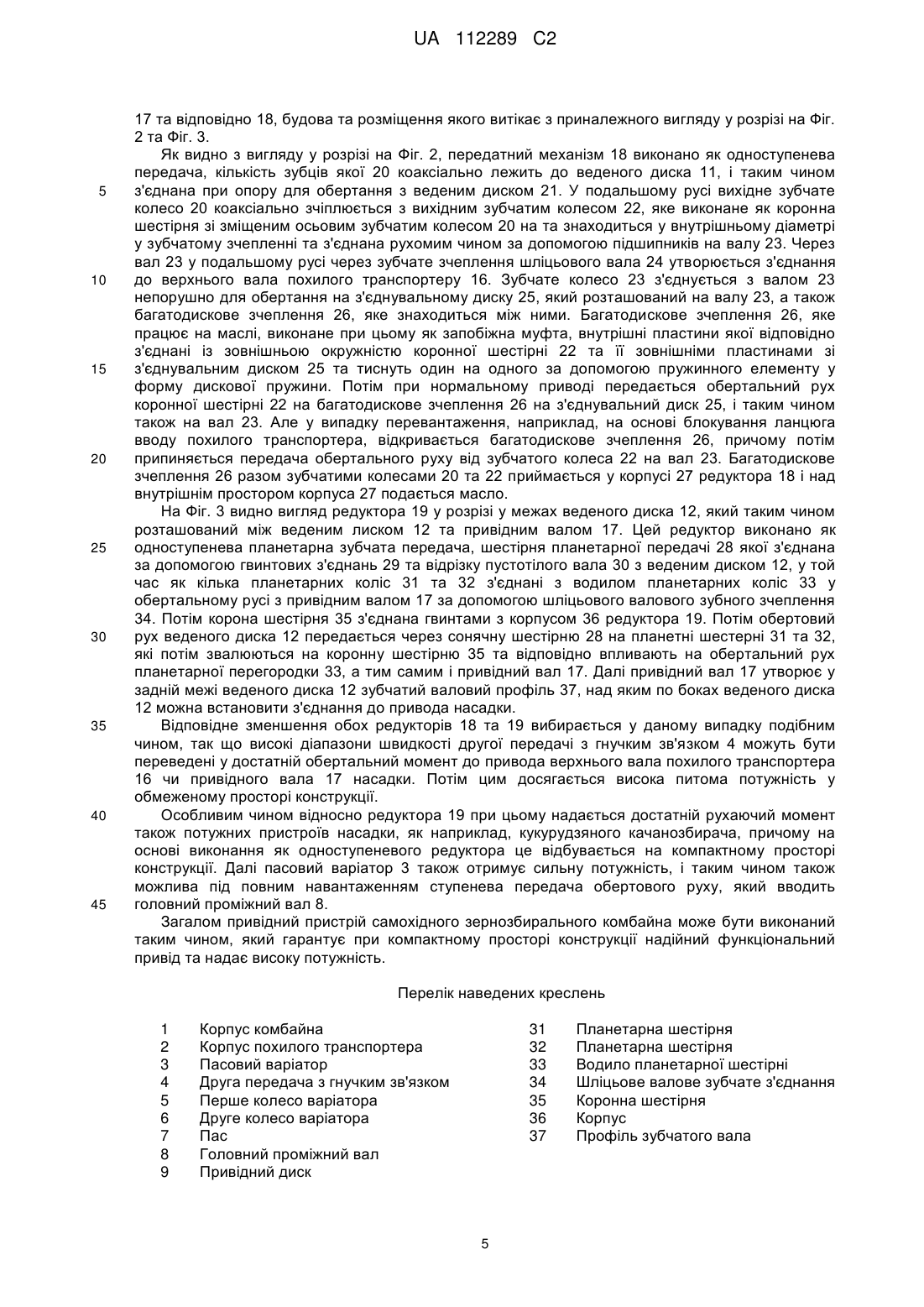

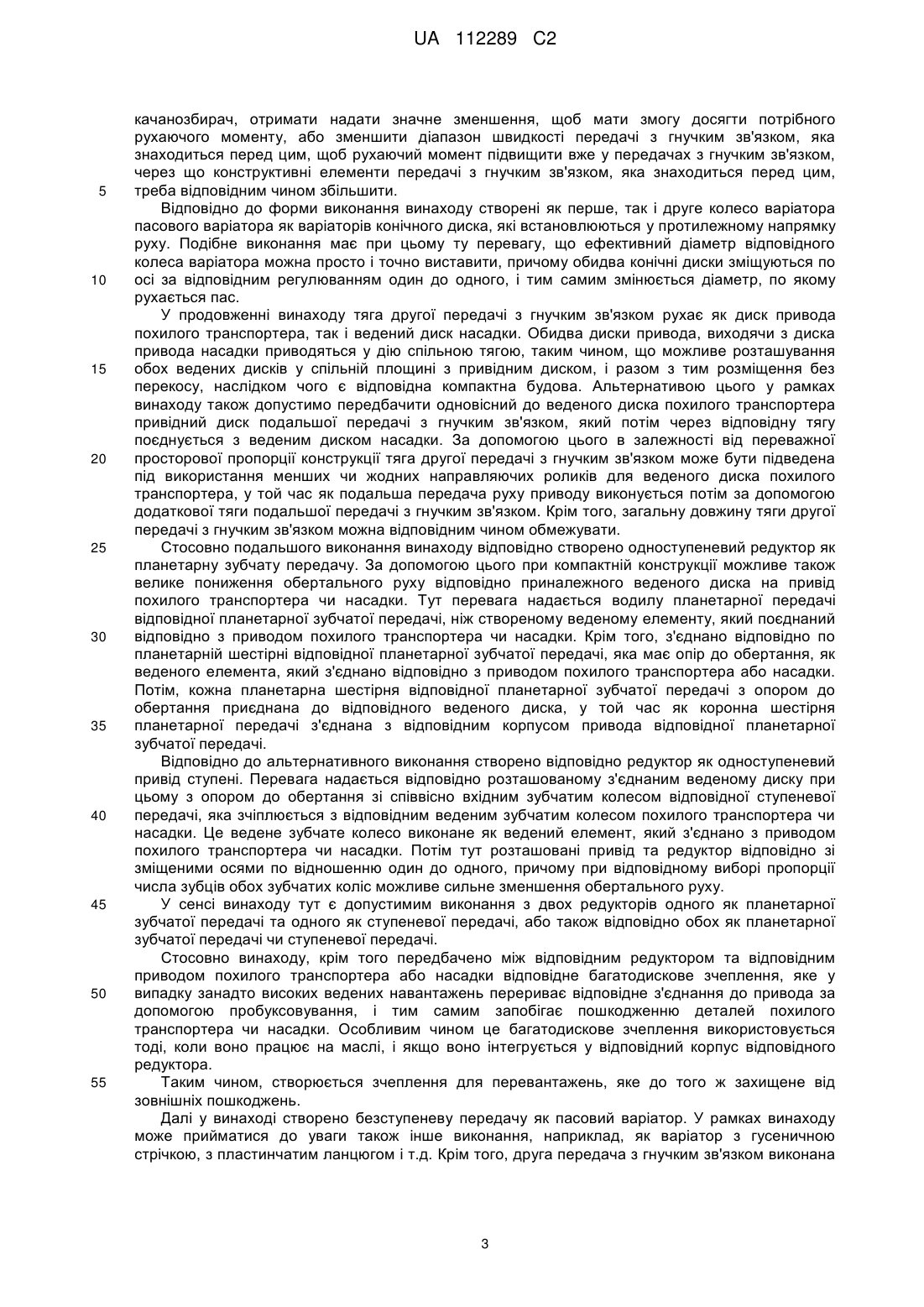

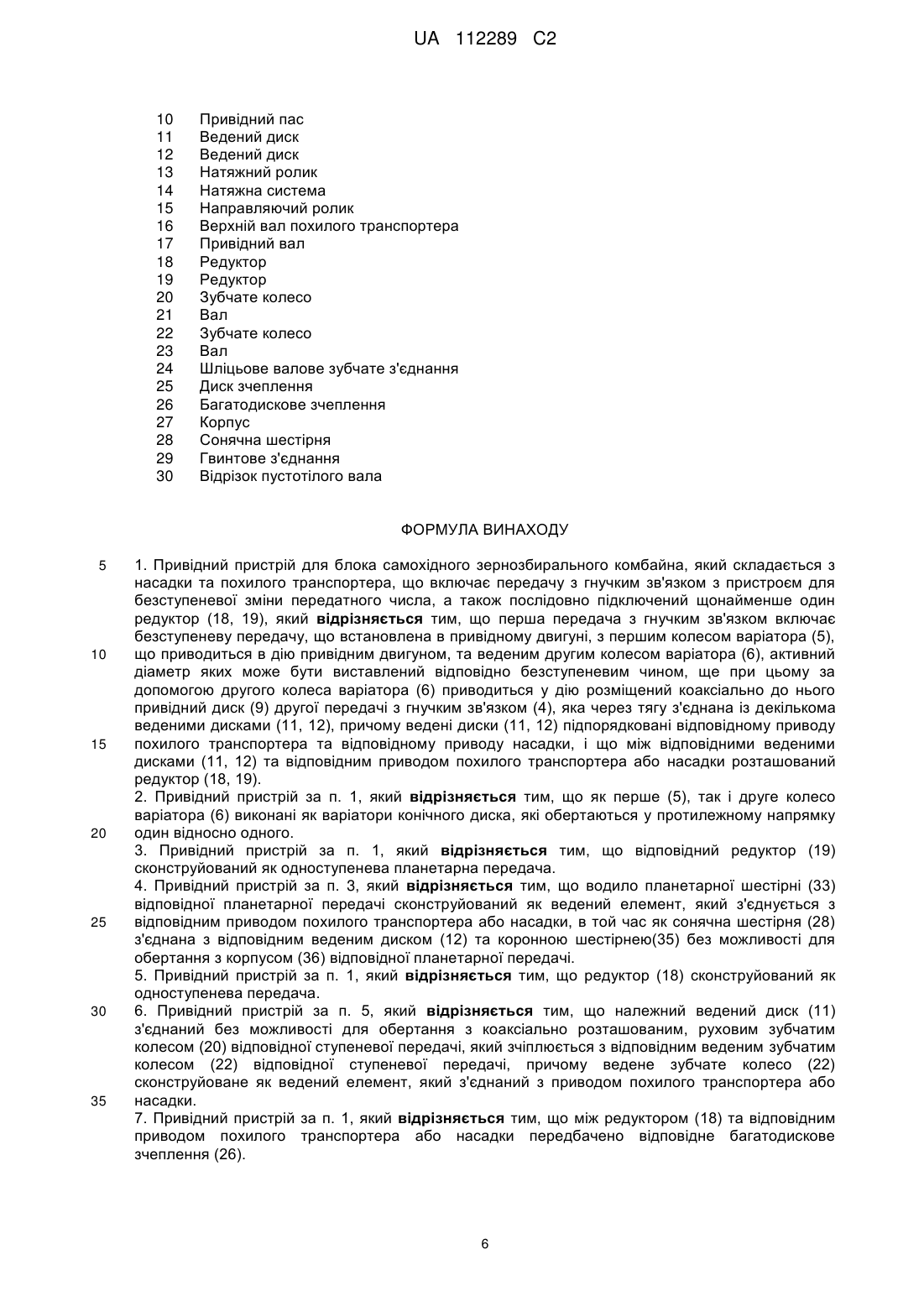

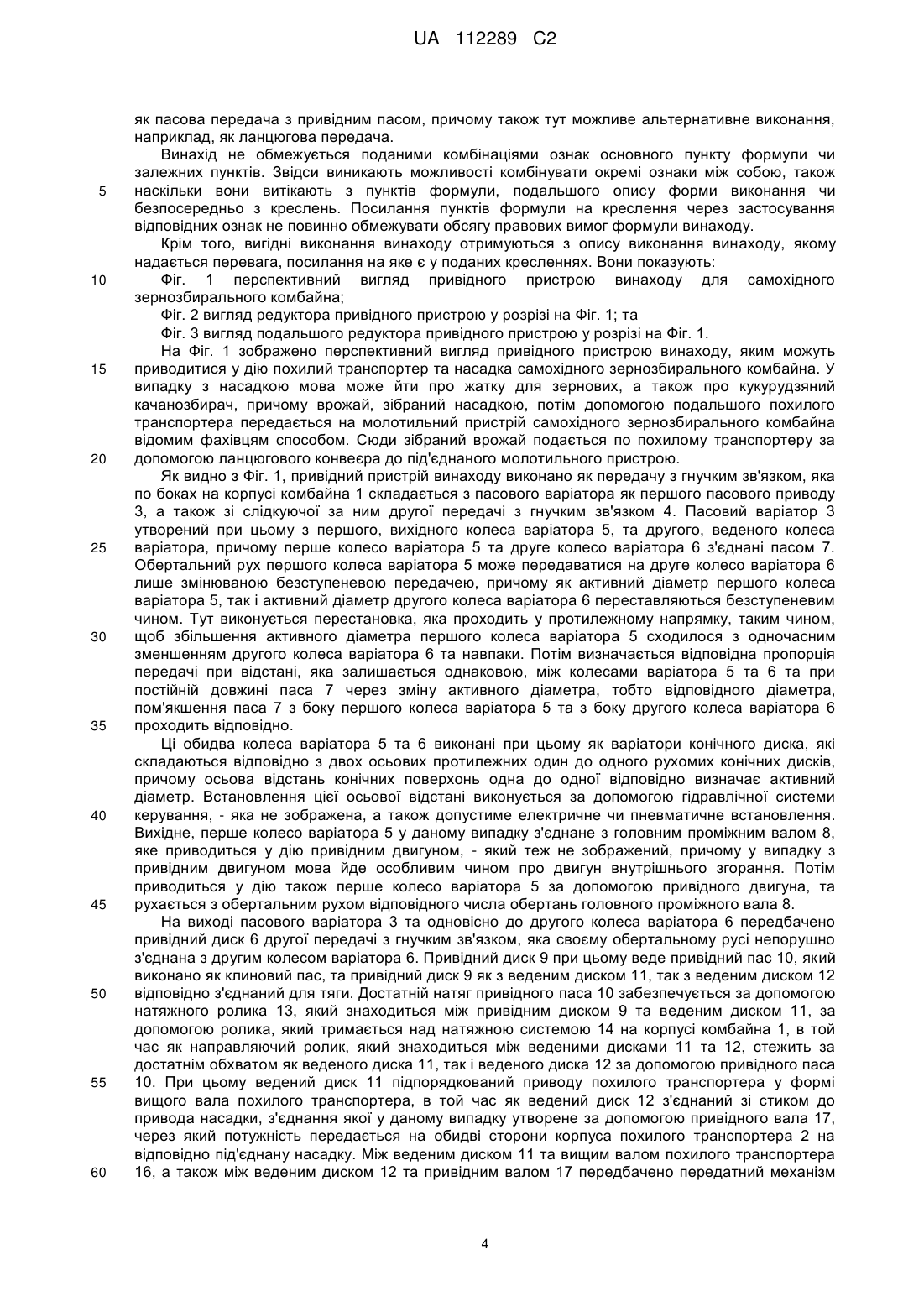

Реферат: Винахід стосується привідного пристрою для блока самохідного зернозбирального комбайна, який складається з насадки та похилого транспортера, включає передачу з гнучким зв'язком з пристроєм для безступеневої зміни передатного числа, а також послідовно підключений щонайменше один редуктор (18, 19). Щоб досягти компактного вигляду та високої потужності і одночасно надати надійного функціонального приводу належних елементів, виконано першу передачу з гнучким зв'язком з варіативною тягою, яка приводиться у дію одним з привідних двигунів першого колеса варіатора (5) та веденого другого колеса варіатора (6), активний діаметр яких відповідно регулюється безступеневим способом. При цьому далі за допомогою другого колеса варіатора (6) приводиться у дію привідний диск (9) другої передачі (4) з гнучким зв'язком, який розміщений коаксіально до нього, яка з'єднана через тягу з принаймні одним з декількох ведених дисків (11, 12). Ведені диски (11, 12) при цьому підпорядковані відповідно приводу похилого транспортера та приводу насадки, причому між відповідним веденим диском (11, 12) та відповідним приводом похилого транспортера або насадки розташований відповідний редуктор (18, 19). UA 112289 C2 (12) UA 112289 C2 UA 112289 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до привідного пристрою для блока самохідного зернозбирального комбайна, який складається з насадки та похилого транспортера, який виконаний як передача з гнучким зв'язком з пристроєм для безступеневої зміни передатного числа і принаймні з одним приєднаним до нього редуктором. Подібні привідні пристрої приводяться до дії на самохідних зернозбиральних комбайнах, щоб передавати дію приводу від привідного двигуна до відповідної насадки комбайна, а також на похилий транспортер, який знаходиться між насадкою та молотильним пристроєм. Залежно від використання самохідного зернозбирального комбайна, насадка при цьому має виконання для жниварки чи кукурудзяного качанозбирача і т. д., при цьому врожай, який подається на відповідний ніж, потім подається по похилому транспортеру на молотильний пристрій над приймальними ланцюгами та подавальними пристроями, які закріплені на них. Як робоча передача привода звичайно використовуються передачі з гнучким зв'язком, з яких часто одна виконана як безступенева передача, щоб можна було виставити число обертів на вході безступеневим чином. Крім того, до відповідної безступеневої передачі може потім бути під'єднаний передатний механізм, через привід, який передається безступеневим чином, та може підводитися через реверсування, щоб передати протилежний рух подачі похилого транспортера. Таким чином можна усунути, наприклад, закупорення, яке виникло у корпусі похилого транспортера. Згідно з DE 27 45 564 С2 відомий подібний привідний пристрій самохідного зернозбирального комбайна, який охоплює пристрій, виконаний як пасовий привід з регулюванням для безступеневої зміни передатного числа. При цьому передається рух приводу двигуна внутрішнього згорання через перший пасовий привід на диск передачі пасового варіатора, який знаходиться над пасом, з'єднаним з вихідним диском варіатора, причому активний діаметр обох дисків варіатора може бути зміненим за необхідністю. У випадку з дисками від варіатора ця зміна діаметра виконується на гідравлічному пристрої відповідно до заданих величин обслуговуючою особою, в той час як при вихідному диску варіатора натягнуті пружиною стискання одна проти одної дві осьові половини конічного диска, які рухаються у напрямку одна до одної та визначають активний діаметр другого диска варіатора залежно від осьової відстані конічних поверхонь одна від одної. При цьому виникає зміна активного діаметра на вихідному диску варіатора у протилежному напрямку відносно варіації, яка виконана на вихідному диску варіатора, тому що на основі постійної відстані між дисками варіатора та довжини паса, яка залишається постійною, над пружиною стискання відповідно до натягу паса, встановлюється відповідна осьова відстань між половинами конічного диска. Вихідний диск варіатора стоїть тоді у подальшому ході над проміжним передатним механізмом у з’єднанні з привідним валом похилого транспортера, причому над цим передатним механізмом обертальний рух, який представлений на вихідному диску варіатора, передається на привідний вал похилого транспортера. Крім того, через передатний механізм також може бути представлене реверсування привідного вала відносно вихідного диска варіатора, таким чином, щоб похилий транспортер подавав у напрямку, протилежному звичайному приводу, та через зворотній рух можна, наприклад, усунути закупорювання, які виникли у корпусі похилого транспортера. Привідний вал похилого транспортера у подальшому несе колесо ланцюга на вільному кінці, над яким можна приєднати ще один привід за допомогою ланцюгового приводу. Виходячи з попередньо описаного стану техніки, завданням даного винаходу є розробити привідний пристрій для блоку самохідного зернозбирального комбайну, за допомогою якого компактно можна отримати високу питому потужність та одночасно функціональний привід приналежних елементів. Крім того, повинна бути можливою повно-варіативна, безступенева передача числа обертів під навантаженням. Це завдання вирішується виходячи з широкого поняття пункту 1 формули у поєднанні з її визначальними ознаками. Наступні, залежні пункти формули, передають вигідні покращення винаходу. Згідно винаходу, привідний пристрій включає блок самохідного зернозбирального комбайну, який складається з насадки та похилого транспортера і включає передачу з гнучким зв'язком для безступеневої зміни передатного числа. Крім того, цей привідний пристрій має принаймні один з вищевказаних пристроїв привідного пристрою. У сенсі винаходу щодо насадки мова може йти про жатку для злаків або про кукурудзяний качанозбирач, причому відповідний відокремлений врожай подається по похилому транспортеру до молотильного пристрою, який розташований за ним. Винахід охоплює лише технічне рішення, що включає пристрій з першою передачею з гнучким зв'язком у формі безступеневої передачі з першим варіативним колесом, яке приводиться у дію привідним двигуном, активний діаметр якого може бути виставленим 1 UA 112289 C2 5 10 15 20 25 30 35 40 45 50 55 60 безступеневим чином в залежності від необхідності. Потім за допомогою другого варіативного колеса приводиться у дію диск приводу другої передачі з гнучким зв'язком, який розташований до нього співвісним чином, передачі з гнучким зв'язком, яка зв'язана з тягою принаймні одним з декількох привідних дисків. При цьому диски приводу приєднуються в залежності від приводу похилого транспортера та насадки. Крім того, між відповідним привідним диском та приводом похилого транспортера або насадкою розташовано відповідний передатний механізм. Іншими словами, привідний пристрій винаходу складається із першої передачі з гнучким зв'язком у формі безступеневої передачі та другої передачі з гнучким зв'язком, причому привідний диск другої передачі з гнучким зв'язком з'єднується з вихідним варіативним колесом безступеневої передачі, яке має опір при крученні, та приєднано до іншого за допомогою привідного паса з принаймні одним привідним диском. Безступенева передача при цьому виконана як передача з гнучким зв'язком з передачею, яка змінюється безступеневим чином, причому активні діаметри можуть бути виставлені у діаметрі відповідно безступеневим чином як вихідного варіативного колеса, а також веденого варіативного колеса безступеневої передачі. З привідними дисками один далі з'єднаний з приводом похилого транспортера і один з приводом насадки відповідно над передатним механізмом, який знаходиться між ними, а також принаймні один з двох привідних дисків пов'язаний до другої передачі з гнучким зв'язком. У рамках винаходу як привідний двигун використовується зокрема двигун внутрішнього згорання. У подальшому відповідним активним діаметрам обох варіативних коліс безступеневої передачі надається перевага над зміненим гідравлічним регулюючим пристроєм, але у сенсі винаходу може також передбачатися електричне чи пневматичне виставлення діаметра. Зрештою, поряд з прив'язкою похилого транспортера та насадки припустиме приєднання інших блоків до привідного пристрою, які потім приводяться у дію виходячи з безступеневої передачі. В якості подальшого подібного блоку може розглядатися, наприклад, навісний подрібнювач, приєднаний до виходу соломи зернозбирального комбайну. Розробка привідного пристрою у рамках винаходу має ту перевагу, що через розташування безступеневої передачі в межах привідного двигуна можлива компактна конструкція, причому інтенсивна у побудові частина самохідного зернозбирального комбайна передбачена з безступеневою передачею з достатнім відношенням внутрішньої довжини кузова до бази. Тому у межах привідного двигуна без проблем можуть бути розміщені за тенденцією великі конструкції коліс варіатора пасового варіатора, у той час як друга передача з гнучким зв'язком, яка виходить звідси, має привідний рух з малими вимірами до похилого транспортера, і у подальшому русі також веде до насадки. На основі розміщення безступеневої передачі у межах привідного двигуна, крім того також може знайти застосування потужна безступенева передача, за допомогою якої також можлива безступенева передача числа обертань на вході також при повному навантаженні. Крім того, за допомогою відповідного передатного механізму, який під'єднаний до передач з гнучким зв'язком, можливо довести потужність приводу на безступеневу передачу, а також другу передачу з гнучким зв'язком з швидкостями з великим діапазоном до відповідного приводу похилого транспортера або насадки, і лише у цих межах при відповідній передачі мати потребу отримувати високі обертальні моменти. У подальшому можна через безступеневу передачу та наступну другу передачу з гнучким зв'язком для порівняння передавати нижчі обертальні моменти, так щоб навантаження елементів конструкції у цих межах можна було уникнути. У подальшому передачі з гнучким зв'язком можуть бути виконані компактнішими у побудові, і таким чином займана площа до приводів похилого транспортера та насадки буде меншою. З'єднання відповідного передатного механізму до приводу похилого транспортера, а також до приводу насадки у подальшому зробить можливим відповідну потрібну передачу обертального руху, який передається попередньо увімкненим приводом передачі з гнучким зв'язком. Таким чином передача попередньо увімкненого передатного механізму на похилий транспортер виконується на отримання рухаючого моменту, який сюди підходить, у той час як відносно редуктора, який під'єднано до насадки, за допомогою вибору потрібної передачі можна встановити також надійно функціонуючий привід з особливо потужним приставками, як і встановити спеціальні кукурудзяні качанозбирачі. На відміну до цього, у DE 27 45 564 С2 пасовий варистор розміщений у межах похилого транспортера, таким чином також у цих межах потрібно передбачити відповідну площу для розміщення великих за розміром коліс варіатора. Крім того, передбачено вихідним від пасового варіатора лише редуктор як для похилого транспортера, так і для наступного приводу робочих пристроїв, таким чином, що тут треба йти на відповідний компроміс відносно розміщення обертального руху. Таким чином, або стосовно використання насадок, таких як кукурудзяний 2 UA 112289 C2 5 10 15 20 25 30 35 40 45 50 55 качанозбирач, отримати надати значне зменшення, щоб мати змогу досягти потрібного рухаючого моменту, або зменшити діапазон швидкості передачі з гнучким зв'язком, яка знаходиться перед цим, щоб рухаючий момент підвищити вже у передачах з гнучким зв'язком, через що конструктивні елементи передачі з гнучким зв'язком, яка знаходиться перед цим, треба відповідним чином збільшити. Відповідно до форми виконання винаходу створені як перше, так і друге колесо варіатора пасового варіатора як варіаторів конічного диска, які встановлюються у протилежному напрямку руху. Подібне виконання має при цьому ту перевагу, що ефективний діаметр відповідного колеса варіатора можна просто і точно виставити, причому обидва конічні диски зміщуються по осі за відповідним регулюванням один до одного, і тим самим змінюється діаметр, по якому рухається пас. У продовженні винаходу тяга другої передачі з гнучким зв'язком рухає як диск привода похилого транспортера, так і ведений диск насадки. Обидва диски привода, виходячи з диска привода насадки приводяться у дію спільною тягою, таким чином, що можливе розташування обох ведених дисків у спільній площині з привідним диском, і разом з тим розміщення без перекосу, наслідком чого є відповідна компактна будова. Альтернативою цього у рамках винаходу також допустимо передбачити одновісний до веденого диска похилого транспортера привідний диск подальшої передачі з гнучким зв'язком, який потім через відповідну тягу поєднується з веденим диском насадки. За допомогою цього в залежності від переважної просторової пропорції конструкції тяга другої передачі з гнучким зв'язком може бути підведена під використання менших чи жодних направляючих роликів для веденого диска похилого транспортера, у той час як подальша передача руху приводу виконується потім за допомогою додаткової тяги подальшої передачі з гнучким зв'язком. Крім того, загальну довжину тяги другої передачі з гнучким зв'язком можна відповідним чином обмежувати. Стосовно подальшого виконання винаходу відповідно створено одноступеневий редуктор як планетарну зубчату передачу. За допомогою цього при компактній конструкції можливе також велике пониження обертального руху відповідно приналежного веденого диска на привід похилого транспортера чи насадки. Тут перевага надається водилу планетарної передачі відповідної планетарної зубчатої передачі, ніж створеному веденому елементу, який поєднаний відповідно з приводом похилого транспортера чи насадки. Крім того, з'єднано відповідно по планетарній шестірні відповідної планетарної зубчатої передачі, яка має опір до обертання, як веденого елемента, який з'єднано відповідно з приводом похилого транспортера або насадки. Потім, кожна планетарна шестірня відповідної планетарної зубчатої передачі з опором до обертання приєднана до відповідного веденого диска, у той час як коронна шестірня планетарної передачі з'єднана з відповідним корпусом привода відповідної планетарної зубчатої передачі. Відповідно до альтернативного виконання створено відповідно редуктор як одноступеневий привід ступені. Перевага надається відповідно розташованому з'єднаним веденому диску при цьому з опором до обертання зі співвісно вхідним зубчатим колесом відповідної ступеневої передачі, яка зчіплюється з відповідним веденим зубчатим колесом похилого транспортера чи насадки. Це ведене зубчате колесо виконане як ведений елемент, який з'єднано з приводом похилого транспортера чи насадки. Потім тут розташовані привід та редуктор відповідно зі зміщеними осями по відношенню один до одного, причому при відповідному виборі пропорції числа зубців обох зубчатих коліс можливе сильне зменшення обертального руху. У сенсі винаходу тут є допустимим виконання з двох редукторів одного як планетарної зубчатої передачі та одного як ступеневої передачі, або також відповідно обох як планетарної зубчатої передачі чи ступеневої передачі. Стосовно винаходу, крім того передбачено між відповідним редуктором та відповідним приводом похилого транспортера або насадки відповідне багатодискове зчеплення, яке у випадку занадто високих ведених навантажень перериває відповідне з'єднання до привода за допомогою пробуксовування, і тим самим запобігає пошкодженню деталей похилого транспортера чи насадки. Особливим чином це багатодискове зчеплення використовується тоді, коли воно працює на маслі, і якщо воно інтегрується у відповідний корпус відповідного редуктора. Таким чином, створюється зчеплення для перевантажень, яке до того ж захищене від зовнішніх пошкоджень. Далі у винаході створено безступеневу передачу як пасовий варіатор. У рамках винаходу може прийматися до уваги також інше виконання, наприклад, як варіатор з гусеничною стрічкою, з пластинчатим ланцюгом і т.д. Крім того, друга передача з гнучким зв'язком виконана 3 UA 112289 C2 5 10 15 20 25 30 35 40 45 50 55 60 як пасова передача з привідним пасом, причому також тут можливе альтернативне виконання, наприклад, як ланцюгова передача. Винахід не обмежується поданими комбінаціями ознак основного пункту формули чи залежних пунктів. Звідси виникають можливості комбінувати окремі ознаки між собою, також наскільки вони витікають з пунктів формули, подальшого опису форми виконання чи безпосередньо з креслень. Посилання пунктів формули на креслення через застосування відповідних ознак не повинно обмежувати обсягу правових вимог формули винаходу. Крім того, вигідні виконання винаходу отримуються з опису виконання винаходу, якому надається перевага, посилання на яке є у поданих кресленнях. Вони показують: Фіг. 1 перспективний вигляд привідного пристрою винаходу для самохідного зернозбирального комбайна; Фіг. 2 вигляд редуктора привідного пристрою у розрізі на Фіг. 1; та Фіг. 3 вигляд подальшого редуктора привідного пристрою у розрізі на Фіг. 1. На Фіг. 1 зображено перспективний вигляд привідного пристрою винаходу, яким можуть приводитися у дію похилий транспортер та насадка самохідного зернозбирального комбайна. У випадку з насадкою мова може йти про жатку для зернових, а також про кукурудзяний качанозбирач, причому врожай, зібраний насадкою, потім допомогою подальшого похилого транспортера передається на молотильний пристрій самохідного зернозбирального комбайна відомим фахівцям способом. Сюди зібраний врожай подається по похилому транспортеру за допомогою ланцюгового конвеєра до під'єднаного молотильного пристрою. Як видно з Фіг. 1, привідний пристрій винаходу виконано як передачу з гнучким зв'язком, яка по боках на корпусі комбайна 1 складається з пасового варіатора як першого пасового приводу 3, а також зі слідкуючої за ним другої передачі з гнучким зв'язком 4. Пасовий варіатор 3 утворений при цьому з першого, вихідного колеса варіатора 5, та другого, веденого колеса варіатора, причому перше колесо варіатора 5 та друге колесо варіатора 6 з'єднані пасом 7. Обертальний рух першого колеса варіатора 5 може передаватися на друге колесо варіатора 6 лише змінюваною безступеневою передачею, причому як активний діаметр першого колеса варіатора 5, так і активний діаметр другого колеса варіатора 6 переставляються безступеневим чином. Тут виконується перестановка, яка проходить у протилежному напрямку, таким чином, щоб збільшення активного діаметра першого колеса варіатора 5 сходилося з одночасним зменшенням другого колеса варіатора 6 та навпаки. Потім визначається відповідна пропорція передачі при відстані, яка залишається однаковою, між колесами варіатора 5 та 6 та при постійній довжині паса 7 через зміну активного діаметра, тобто відповідного діаметра, пом'якшення паса 7 з боку першого колеса варіатора 5 та з боку другого колеса варіатора 6 проходить відповідно. Ці обидва колеса варіатора 5 та 6 виконані при цьому як варіатори конічного диска, які складаються відповідно з двох осьових протилежних один до одного рухомих конічних дисків, причому осьова відстань конічних поверхонь одна до одної відповідно визначає активний діаметр. Встановлення цієї осьової відстані виконується за допомогою гідравлічної системи керування, - яка не зображена, а також допустиме електричне чи пневматичне встановлення. Вихідне, перше колесо варіатора 5 у даному випадку з'єднане з головним проміжним валом 8, яке приводиться у дію привідним двигуном, - який теж не зображений, причому у випадку з привідним двигуном мова йде особливим чином про двигун внутрішнього згорання. Потім приводиться у дію також перше колесо варіатора 5 за допомогою привідного двигуна, та рухається з обертальним рухом відповідного числа обертань головного проміжного вала 8. На виході пасового варіатора 3 та одновісно до другого колеса варіатора 6 передбачено привідний диск 6 другої передачі з гнучким зв'язком, яка своєму обертальному русі непорушно з'єднана з другим колесом варіатора 6. Привідний диск 9 при цьому веде привідний пас 10, який виконано як клиновий пас, та привідний диск 9 як з веденим диском 11, так з веденим диском 12 відповідно з'єднаний для тяги. Достатній натяг привідного паса 10 забезпечується за допомогою натяжного ролика 13, який знаходиться між привідним диском 9 та веденим диском 11, за допомогою ролика, який тримається над натяжною системою 14 на корпусі комбайна 1, в той час як направляючий ролик, який знаходиться між веденими дисками 11 та 12, стежить за достатнім обхватом як веденого диска 11, так і веденого диска 12 за допомогою привідного паса 10. При цьому ведений диск 11 підпорядкований приводу похилого транспортера у формі вищого вала похилого транспортера, в той час як ведений диск 12 з'єднаний зі стиком до привода насадки, з'єднання якої у даному випадку утворене за допомогою привідного вала 17, через який потужність передається на обидві сторони корпуса похилого транспортера 2 на відповідно під'єднану насадку. Між веденим диском 11 та вищим валом похилого транспортера 16, а також між веденим диском 12 та привідним валом 17 передбачено передатний механізм 4 UA 112289 C2 5 10 15 20 25 30 35 40 45 17 та відповідно 18, будова та розміщення якого витікає з приналежного вигляду у розрізі на Фіг. 2 та Фіг. 3. Як видно з вигляду у розрізі на Фіг. 2, передатний механізм 18 виконано як одноступенева передача, кількість зубців якої 20 коаксіально лежить до веденого диска 11, і таким чином з'єднана при опору для обертання з веденим диском 21. У подальшому русі вихідне зубчате колесо 20 коаксіально зчіплюється з вихідним зубчатим колесом 22, яке виконане як коронна шестірня зі зміщеним осьовим зубчатим колесом 20 на та знаходиться у внутрішньому діаметрі у зубчатому зчепленні та з'єднана рухомим чином за допомогою підшипників на валу 23. Через вал 23 у подальшому русі через зубчате зчеплення шліцьового вала 24 утворюється з'єднання до верхнього вала похилого транспортеру 16. Зубчате колесо 23 з'єднується з валом 23 непорушно для обертання на з'єднувальному диску 25, який розташований на валу 23, а також багатодискове зчеплення 26, яке знаходиться між ними. Багатодискове зчеплення 26, яке працює на маслі, виконане при цьому як запобіжна муфта, внутрішні пластини якої відповідно з'єднані із зовнішньою окружністю коронної шестірні 22 та її зовнішніми пластинами зі з'єднувальним диском 25 та тиснуть один на одного за допомогою пружинного елементу у форму дискової пружини. Потім при нормальному приводі передається обертальний рух коронної шестірні 22 на багатодискове зчеплення 26 на з'єднувальний диск 25, і таким чином також на вал 23. Але у випадку перевантаження, наприклад, на основі блокування ланцюга вводу похилого транспортера, відкривається багатодискове зчеплення 26, причому потім припиняється передача обертального руху від зубчатого колеса 22 на вал 23. Багатодискове зчеплення 26 разом зубчатими колесами 20 та 22 приймається у корпусі 27 редуктора 18 і над внутрішнім простором корпуса 27 подається масло. На Фіг. 3 видно вигляд редуктора 19 у розрізі у межах веденого диска 12, який таким чином розташований між веденим лиском 12 та привідним валом 17. Цей редуктор виконано як одноступенева планетарна зубчата передача, шестірня планетарної передачі 28 якої з'єднана за допомогою гвинтових з'єднань 29 та відрізку пустотілого вала 30 з веденим диском 12, у той час як кілька планетарних коліс 31 та 32 з'єднані з водилом планетарних коліс 33 у обертальному русі з привідним валом 17 за допомогою шліцьового валового зубного зчеплення 34. Потім корона шестірня 35 з'єднана гвинтами з корпусом 36 редуктора 19. Потім обертовий рух веденого диска 12 передається через сонячну шестірню 28 на планетні шестерні 31 та 32, які потім звалюються на коронну шестірню 35 та відповідно впливають на обертальний рух планетарної перегородки 33, а тим самим і привідний вал 17. Далі привідний вал 17 утворює у задній межі веденого диска 12 зубчатий валовий профіль 37, над яким по боках веденого диска 12 можна встановити з'єднання до привода насадки. Відповідне зменшення обох редукторів 18 та 19 вибирається у даному випадку подібним чином, так що високі діапазони швидкості другої передачі з гнучким зв'язком 4 можуть бути переведені у достатній обертальний момент до привода верхнього вала похилого транспортера 16 чи привідного вала 17 насадки. Потім цим досягається висока питома потужність у обмеженому просторі конструкції. Особливим чином відносно редуктора 19 при цьому надається достатній рухаючий момент також потужних пристроїв насадки, як наприклад, кукурудзяного качанозбирача, причому на основі виконання як одноступеневого редуктора це відбувається на компактному просторі конструкції. Далі пасовий варіатор 3 також отримує сильну потужність, і таким чином також можлива під повним навантаженням ступенева передача обертового руху, який вводить головний проміжний вал 8. Загалом привідний пристрій самохідного зернозбирального комбайна може бути виконаний таким чином, який гарантує при компактному просторі конструкції надійний функціональний привід та надає високу потужність. Перелік наведених креслень 1 2 3 4 5 6 7 8 9 Корпус комбайна Корпус похилого транспортера Пасовий варіатор Друга передача з гнучким зв'язком Перше колесо варіатора Друге колесо варіатора Пас Головний проміжний вал Привідний диск 31 32 33 34 35 36 37 5 Планетарна шестірня Планетарна шестірня Водило планетарної шестірні Шліцьове валове зубчате з'єднання Коронна шестірня Корпус Профіль зубчатого вала UA 112289 C2 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Привідний пас Ведений диск Ведений диск Натяжний ролик Натяжна система Направляючий ролик Верхній вал похилого транспортера Привідний вал Редуктор Редуктор Зубчате колесо Вал Зубчате колесо Вал Шліцьове валове зубчате з'єднання Диск зчеплення Багатодискове зчеплення Корпус Сонячна шестірня Гвинтове з'єднання Відрізок пустотілого вала ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Привідний пристрій для блока самохідного зернозбирального комбайна, який складається з насадки та похилого транспортера, що включає передачу з гнучким зв'язком з пристроєм для безступеневої зміни передатного числа, а також послідовно підключений щонайменше один редуктор (18, 19), який відрізняється тим, що перша передача з гнучким зв'язком включає безступеневу передачу, що встановлена в привідному двигуні, з першим колесом варіатора (5), що приводиться в дію привідним двигуном, та веденим другим колесом варіатора (6), активний діаметр яких може бути виставлений відповідно безступеневим чином, ще при цьому за допомогою другого колеса варіатора (6) приводиться у дію розміщений коаксіально до нього привідний диск (9) другої передачі з гнучким зв'язком (4), яка через тягу з'єднана із декількома веденими дисками (11, 12), причому ведені диски (11, 12) підпорядковані відповідному приводу похилого транспортера та відповідному приводу насадки, і що між відповідними веденими дисками (11, 12) та відповідним приводом похилого транспортера або насадки розташований редуктор (18, 19). 2. Привідний пристрій за п. 1, який відрізняється тим, що як перше (5), так і друге колесо варіатора (6) виконані як варіатори конічного диска, які обертаються у протилежному напрямку один відносно одного. 3. Привідний пристрій за п. 1, який відрізняється тим, що відповідний редуктор (19) сконструйований як одноступенева планетарна передача. 4. Привідний пристрій за п. 3, який відрізняється тим, що водило планетарної шестірні (33) відповідної планетарної передачі сконструйований як ведений елемент, який з'єднується з відповідним приводом похилого транспортера або насадки, в той час як сонячна шестірня (28) з'єднана з відповідним веденим диском (12) та коронною шестірнею(35) без можливості для обертання з корпусом (36) відповідної планетарної передачі. 5. Привідний пристрій за п. 1, який відрізняється тим, що редуктор (18) сконструйований як одноступенева передача. 6. Привідний пристрій за п. 5, який відрізняється тим, що належний ведений диск (11) з'єднаний без можливості для обертання з коаксіально розташованим, руховим зубчатим колесом (20) відповідної ступеневої передачі, який зчіплюється з відповідним веденим зубчатим колесом (22) відповідної ступеневої передачі, причому ведене зубчате колесо (22) сконструйоване як ведений елемент, який з'єднаний з приводом похилого транспортера або насадки. 7. Привідний пристрій за п. 1, який відрізняється тим, що між редуктором (18) та відповідним приводом похилого транспортера або насадки передбачено відповідне багатодискове зчеплення (26). 6 UA 112289 C2 5 8. Привідний пристрій за п. 7, який відрізняється тим, що багатодискове зчеплення (26) сконструйоване таким чином, що працює на маслі і інтегроване у корпус (27) редуктора (18). 9. Привідний пристрій за п. 1, який відрізняється тим, що привід варіатора виконаний як пасовий варіатор (3), а друга передача з гнучким зв'язком (4) сконструйована як пасова передача з привідним пасом (10). 7 UA 112289 C2 8 UA 112289 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
