Привідний пристрій для зернозбирального комбайна

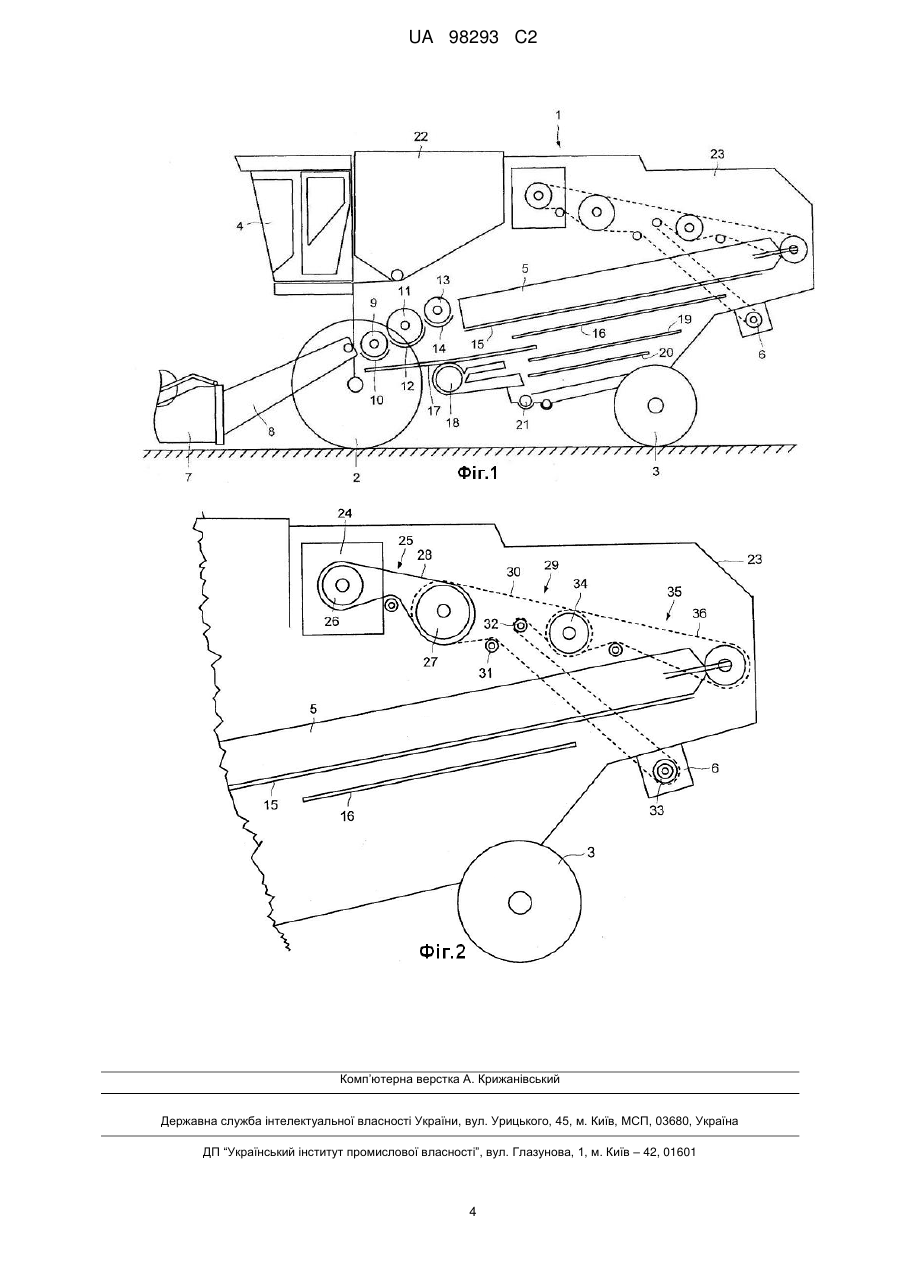

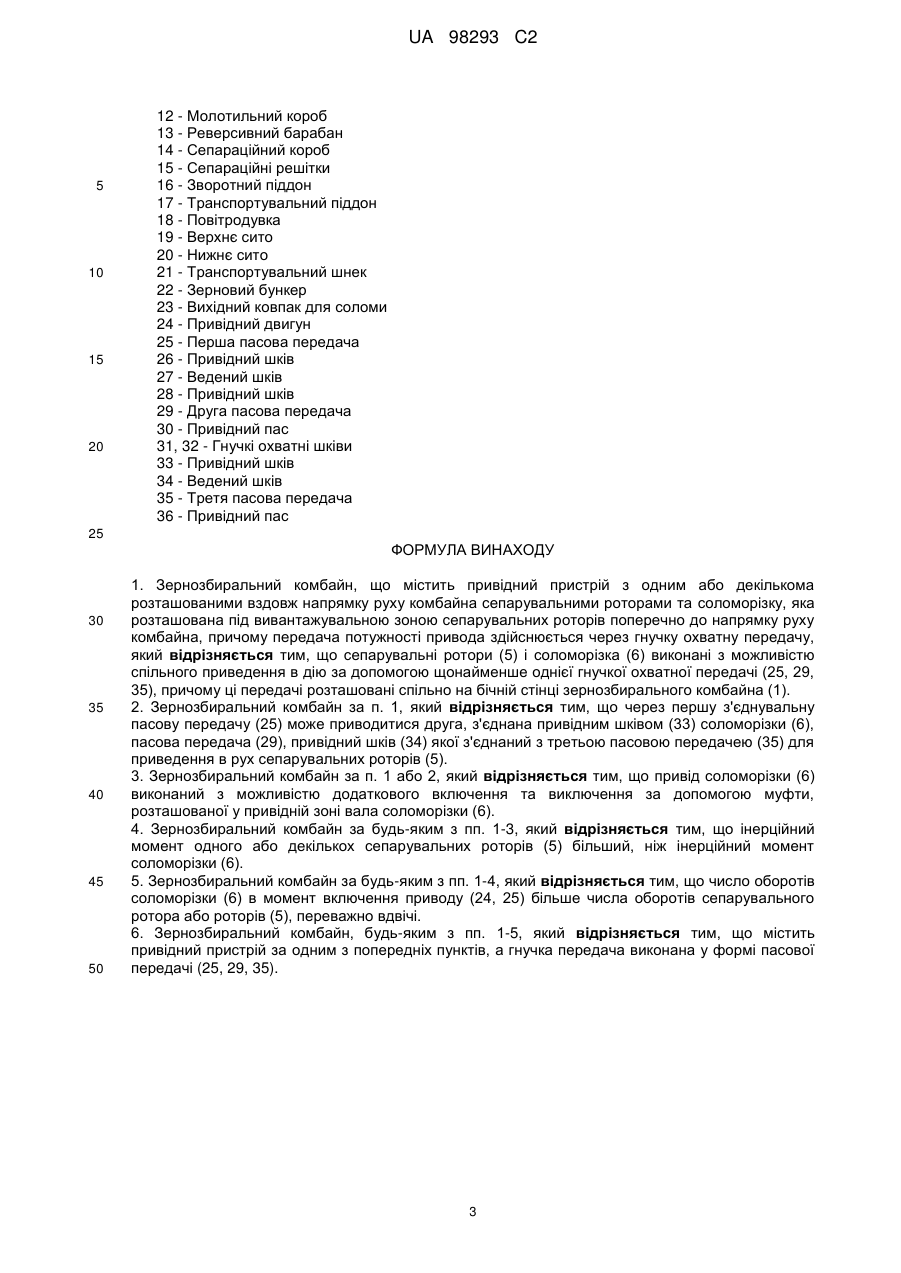

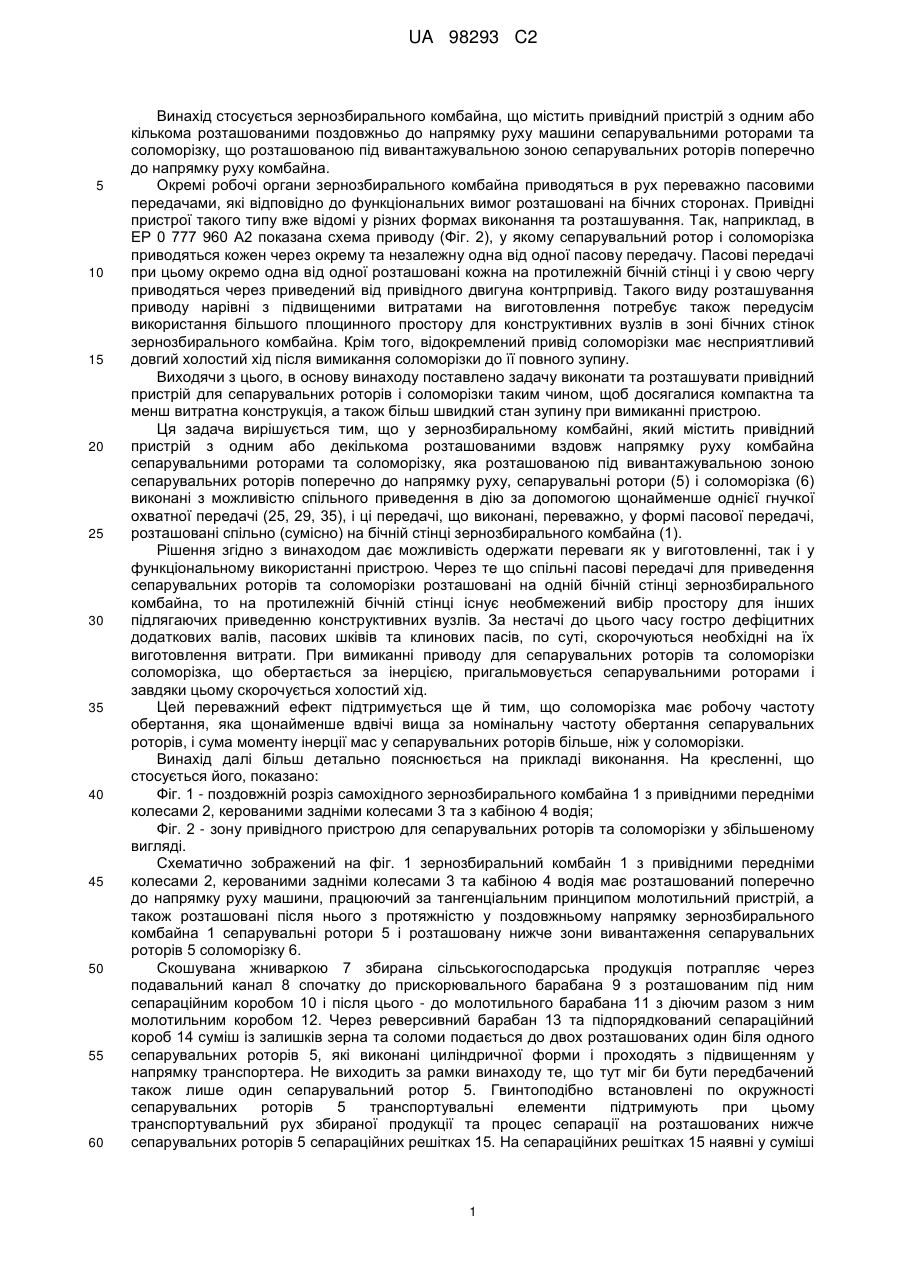

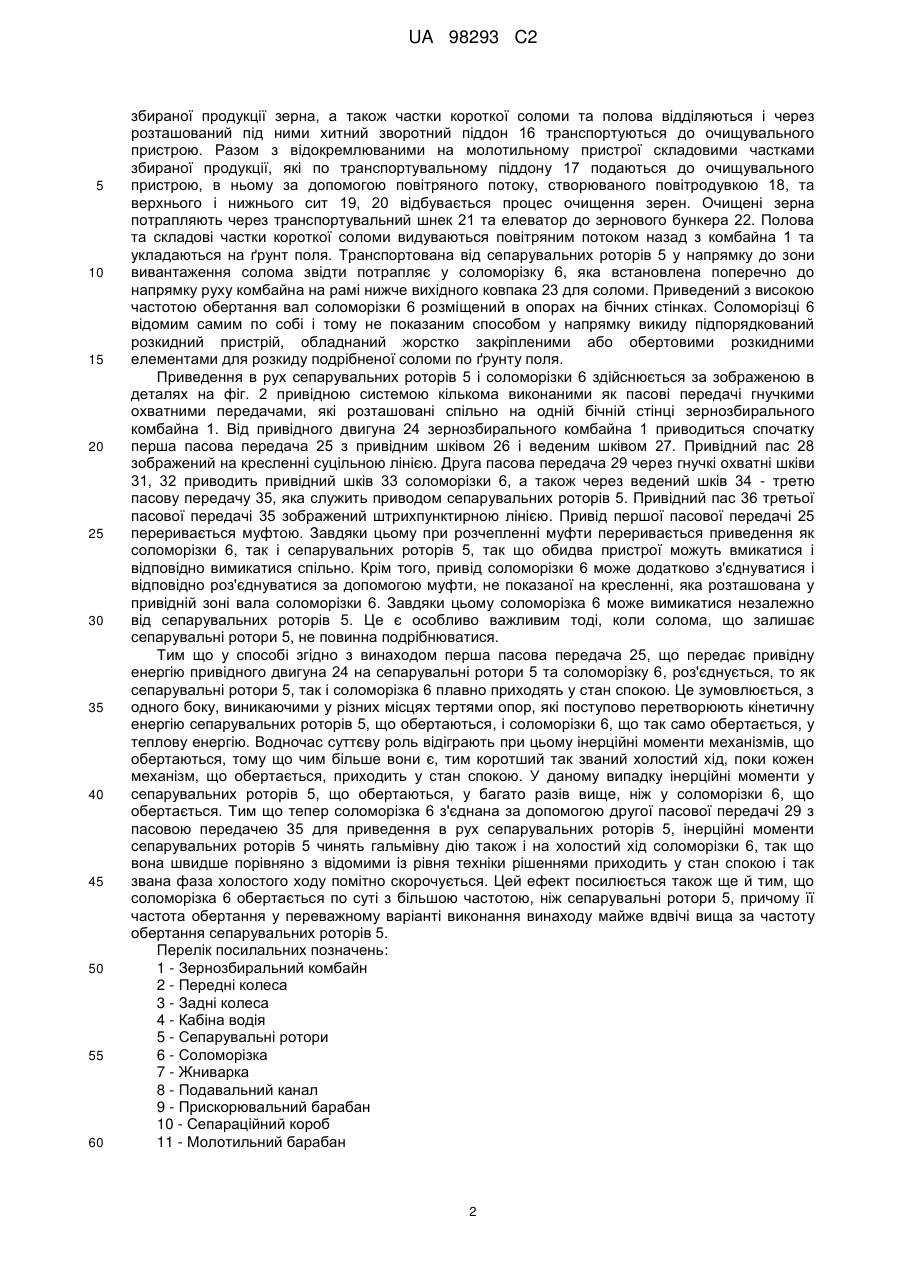

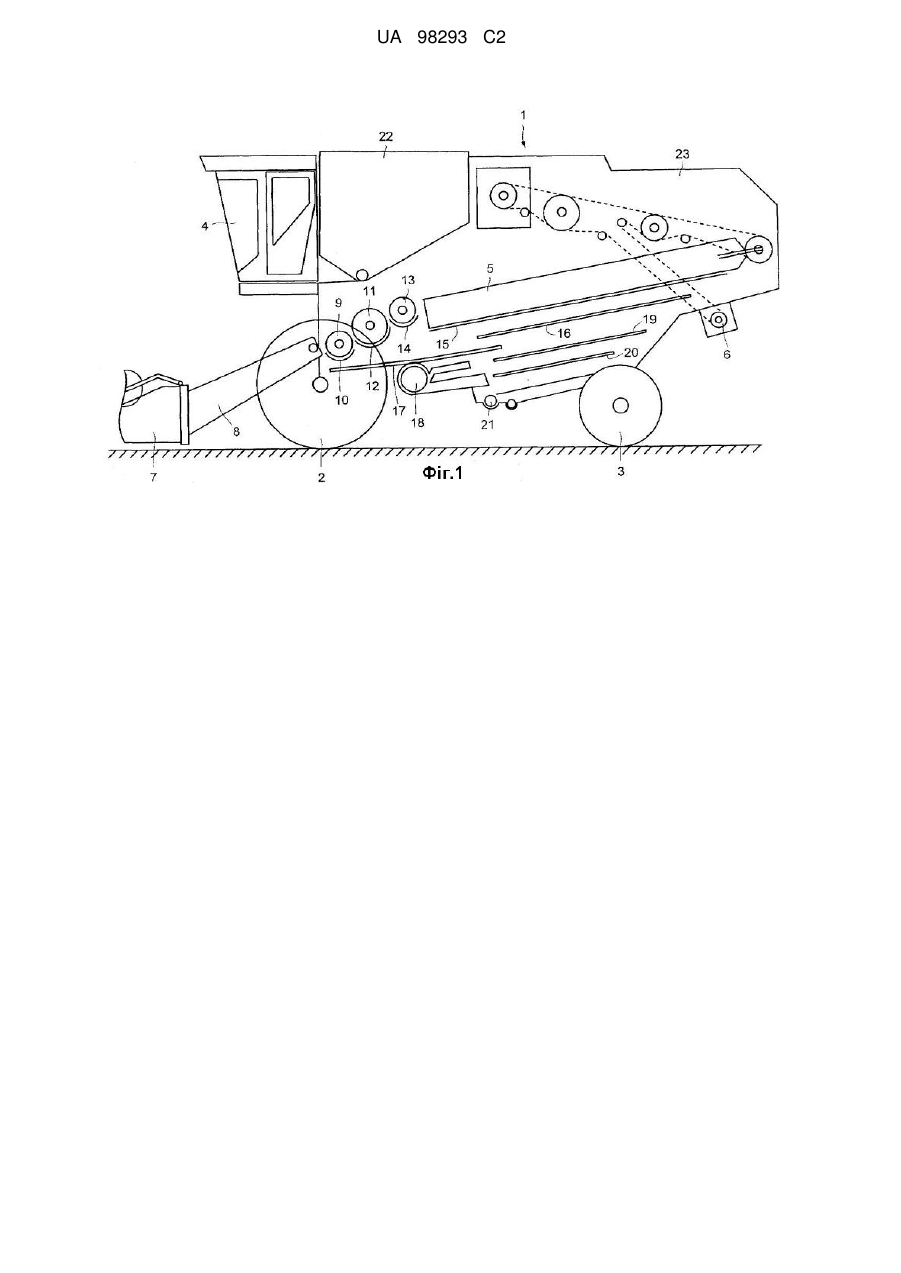

Реферат: Заявлений зернозбиральний комбайн, що містить привідний пристрій з одним або декількома розташованими вздовж напрямку руху комбайна сепарувальними роторами та соломорізку, яка розташована під вивантажувальною зоною сепарувальних роторів поперечно до напрямку руху комбайна. Передача потужності привода здійснюється через гнучку охватну передачу. Сепарувальні ротори (5) і соломорізка (6) виконані з можливістю спільного приведення в дію за допомогою щонайменше однієї гнучкої охватної передачі (25, 29, 35). Передачі розташовані спільно на бічній стінці зернозбирального комбайна (1). UA 98293 C2 (12) UA 98293 C2 UA 98293 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується зернозбирального комбайна, що містить привідний пристрій з одним або кількома розташованими поздовжньо до напрямку руху машини сепарувальними роторами та соломорізку, що розташованою під вивантажувальною зоною сепарувальних роторів поперечно до напрямку руху комбайна. Окремі робочі органи зернозбирального комбайна приводяться в рух переважно пасовими передачами, які відповідно до функціональних вимог розташовані на бічних сторонах. Привідні пристрої такого типу вже відомі у різних формах виконання та розташування. Так, наприклад, в ЕР 0 777 960 А2 показана схема приводу (Фіг. 2), у якому сепарувальний ротор і соломорізка приводяться кожен через окрему та незалежну одна від одної пасову передачу. Пасові передачі при цьому окремо одна від одної розташовані кожна на протилежній бічній стінці і у свою чергу приводяться через приведений від привідного двигуна контрпривід. Такого виду розташування приводу нарівні з підвищеними витратами на виготовлення потребує також передусім використання більшого площинного простору для конструктивних вузлів в зоні бічних стінок зернозбирального комбайна. Крім того, відокремлений привід соломорізки має несприятливий довгий холостий хід після вимикання соломорізки до її повного зупину. Виходячи з цього, в основу винаходу поставлено задачу виконати та розташувати привідний пристрій для сепарувальних роторів і соломорізки таким чином, щоб досягалися компактна та менш витратна конструкція, а також більш швидкий стан зупину при вимиканні пристрою. Ця задача вирішується тим, що у зернозбиральному комбайні, який містить привідний пристрій з одним або декількома розташованими вздовж напрямку руху комбайна сепарувальними роторами та соломорізку, яка розташованою під вивантажувальною зоною сепарувальних роторів поперечно до напрямку руху, сепарувальні ротори (5) і соломорізка (6) виконані з можливістю спільного приведення в дію за допомогою щонайменше однієї гнучкої охватної передачі (25, 29, 35), і ці передачі, що виконані, переважно, у формі пасової передачі, розташовані спільно (сумісно) на бічній стінці зернозбирального комбайна (1). Рішення згідно з винаходом дає можливість одержати переваги як у виготовленні, так і у функціональному використанні пристрою. Через те що спільні пасові передачі для приведення сепарувальних роторів та соломорізки розташовані на одній бічній стінці зернозбирального комбайна, то на протилежній бічній стінці існує необмежений вибір простору для інших підлягаючих приведенню конструктивних вузлів. За нестачі до цього часу гостро дефіцитних додаткових валів, пасових шківів та клинових пасів, по суті, скорочуються необхідні на їх виготовлення витрати. При вимиканні приводу для сепарувальних роторів та соломорізки соломорізка, що обертається за інерцією, пригальмовується сепарувальними роторами і завдяки цьому скорочується холостий хід. Цей переважний ефект підтримується ще й тим, що соломорізка має робочу частоту обертання, яка щонайменше вдвічі вища за номінальну частоту обертання сепарувальних роторів, і сума моменту інерції мас у сепарувальних роторів більше, ніж у соломорізки. Винахід далі більш детально пояснюється на прикладі виконання. На кресленні, що стосується його, показано: Фіг. 1 - поздовжній розріз самохідного зернозбирального комбайна 1 з привідними передніми колесами 2, керованими задніми колесами 3 та з кабіною 4 водія; Фіг. 2 - зону привідного пристрою для сепарувальних роторів та соломорізки у збільшеному вигляді. Схематично зображений на фіг. 1 зернозбиральний комбайн 1 з привідними передніми колесами 2, керованими задніми колесами 3 та кабіною 4 водія має розташований поперечно до напрямку руху машини, працюючий за тангенціальним принципом молотильний пристрій, а також розташовані після нього з протяжністю у поздовжньому напрямку зернозбирального комбайна 1 сепарувальні ротори 5 і розташовану нижче зони вивантаження сепарувальних роторів 5 соломорізку 6. Скошувана жниваркою 7 збирана сільськогосподарська продукція потрапляє через подавальний канал 8 спочатку до прискорювального барабана 9 з розташованим під ним сепараційним коробом 10 і після цього - до молотильного барабана 11 з діючим разом з ним молотильним коробом 12. Через реверсивний барабан 13 та підпорядкований сепараційний короб 14 суміш із залишків зерна та соломи подається до двох розташованих один біля одного сепарувальних роторів 5, які виконані циліндричної форми і проходять з підвищенням у напрямку транспортера. Не виходить за рамки винаходу те, що тут міг би бути передбачений також лише один сепарувальний ротор 5. Гвинтоподібно встановлені по окружності сепарувальних роторів 5 транспортувальні елементи підтримують при цьому транспортувальний рух збираної продукції та процес сепарації на розташованих нижче сепарувальних роторів 5 сепараційних решітках 15. На сепараційних решітках 15 наявні у суміші 1 UA 98293 C2 5 10 15 20 25 30 35 40 45 50 55 60 збираної продукції зерна, а також частки короткої соломи та полова відділяються і через розташований під ними хитний зворотний піддон 16 транспортуються до очищувального пристрою. Разом з відокремлюваними на молотильному пристрої складовими частками збираної продукції, які по транспортувальному піддону 17 подаються до очищувального пристрою, в ньому за допомогою повітряного потоку, створюваного повітродувкою 18, та верхнього і нижнього сит 19, 20 відбувається процес очищення зерен. Очищені зерна потрапляють через транспортувальний шнек 21 та елеватор до зернового бункера 22. Полова та складові частки короткої соломи видуваються повітряним потоком назад з комбайна 1 та укладаються на ґрунт поля. Транспортована від сепарувальних роторів 5 у напрямку до зони вивантаження солома звідти потрапляє у соломорізку 6, яка встановлена поперечно до напрямку руху комбайна на рамі нижче вихідного ковпака 23 для соломи. Приведений з високою частотою обертання вал соломорізки 6 розміщений в опорах на бічних стінках. Соломорізці 6 відомим самим по собі і тому не показаним способом у напрямку викиду підпорядкований розкидний пристрій, обладнаний жорстко закріпленими або обертовими розкидними елементами для розкиду подрібненої соломи по ґрунту поля. Приведення в рух сепарувальних роторів 5 і соломорізки 6 здійснюється за зображеною в деталях на фіг. 2 привідною системою кількома виконаними як пасові передачі гнучкими охватними передачами, які розташовані спільно на одній бічній стінці зернозбирального комбайна 1. Від привідного двигуна 24 зернозбирального комбайна 1 приводиться спочатку перша пасова передача 25 з привідним шківом 26 і веденим шківом 27. Привідний пас 28 зображений на кресленні суцільною лінією. Друга пасова передача 29 через гнучкі охватні шківи 31, 32 приводить привідний шків 33 соломорізки 6, а також через ведений шків 34 - третю пасову передачу 35, яка служить приводом сепарувальних роторів 5. Привідний пас 36 третьої пасової передачі 35 зображений штрихпунктирною лінією. Привід першої пасової передачі 25 переривається муфтою. Завдяки цьому при розчепленні муфти переривається приведення як соломорізки 6, так і сепарувальних роторів 5, так що обидва пристрої можуть вмикатися і відповідно вимикатися спільно. Крім того, привід соломорізки 6 може додатково з'єднуватися і відповідно роз'єднуватися за допомогою муфти, не показаної на кресленні, яка розташована у привідній зоні вала соломорізки 6. Завдяки цьому соломорізка 6 може вимикатися незалежно від сепарувальних роторів 5. Це є особливо важливим тоді, коли солома, що залишає сепарувальні ротори 5, не повинна подрібнюватися. Тим що у способі згідно з винаходом перша пасова передача 25, що передає привідну енергію привідного двигуна 24 на сепарувальні ротори 5 та соломорізку 6, роз'єднується, то як сепарувальні ротори 5, так і соломорізка 6 плавно приходять у стан спокою. Це зумовлюється, з одного боку, виникаючими у різних місцях тертями опор, які поступово перетворюють кінетичну енергію сепарувальних роторів 5, що обертаються, і соломорізки 6, що так само обертається, у теплову енергію. Водночас суттєву роль відіграють при цьому інерційні моменти механізмів, що обертаються, тому що чим більше вони є, тим коротший так званий холостий хід, поки кожен механізм, що обертається, приходить у стан спокою. У даному випадку інерційні моменти у сепарувальних роторів 5, що обертаються, у багато разів вище, ніж усоломорізки 6, що обертається. Тим що тепер соломорізка 6 з'єднана за допомогою другої пасової передачі 29 з пасовою передачею 35 для приведення в рух сепарувальних роторів 5, інерційні моменти сепарувальних роторів 5 чинять гальмівну дію також і на холостий хід соломорізки 6, так що вона швидше порівняно з відомими із рівня техніки рішеннями приходить у стан спокою і так звана фаза холостого ходу помітно скорочується. Цей ефект посилюється також ще й тим, що соломорізка 6 обертається по суті з більшою частотою, ніж сепарувальні ротори 5, причому її частота обертання у переважному варіанті виконання винаходу майже вдвічі вища за частоту обертання сепарувальних роторів 5. Перелік посилальних позначень: 1 - Зернозбиральний комбайн 2 - Передні колеса 3 - Задні колеса 4 - Кабіна водія 5 - Сепарувальні ротори 6 - Соломорізка 7 - Жниварка 8 - Подавальний канал 9 - Прискорювальний барабан 10 - Сепараційний короб 11 - Молотильний барабан 2 UA 98293 C2 5 10 15 20 12 - Молотильний короб 13 - Реверсивний барабан 14 - Сепараційний короб 15 - Сепараційні решітки 16 - Зворотний піддон 17 - Транспортувальний піддон 18 - Повітродувка 19 - Верхнє сито 20 - Нижнє сито 21 - Транспортувальний шнек 22 - Зерновий бункер 23 - Вихідний ковпак для соломи 24 - Привідний двигун 25 - Перша пасова передача 26 - Привідний шків 27 - Ведений шків 28 - Привідний шків 29 - Друга пасова передача 30 - Привідний пас 31, 32 - Гнучкі охватні шківи 33 - Привідний шків 34 - Ведений шків 35 - Третя пасова передача 36 - Привідний пас 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 1. Зернозбиральний комбайн, що містить привідний пристрій з одним або декількома розташованими вздовж напрямку руху комбайна сепарувальними роторами та соломорізку, яка розташована під вивантажувальною зоною сепарувальних роторів поперечно до напрямку руху комбайна, причому передача потужності привода здійснюється через гнучку охватну передачу, який відрізняється тим, що сепарувальні ротори (5) і соломорізка (6) виконані з можливістю спільного приведення в дію за допомогою щонайменше однієї гнучкої охватної передачі (25, 29, 35), причому ці передачі розташовані спільно на бічній стінці зернозбирального комбайна (1). 2. Зернозбиральний комбайн за п. 1, який відрізняється тим, що через першу з'єднувальну пасову передачу (25) може приводитися друга, з'єднана привідним шківом (33) соломорізки (6), пасова передача (29), привідний шків (34) якої з'єднаний з третьою пасовою передачею (35) для приведення в рух сепарувальних роторів (5). 3. Зернозбиральний комбайн за п. 1 або 2, який відрізняється тим, що привід соломорізки (6) виконаний з можливістю додаткового включення та виключення за допомогою муфти, розташованої у привідній зоні вала соломорізки (6). 4. Зернозбиральний комбайн за будь-яким з пп. 1-3, який відрізняється тим, що інерційний момент одного або декількох сепарувальних роторів (5) більший, ніж інерційний момент соломорізки (6). 5. Зернозбиральний комбайн за будь-яким з пп. 1-4, який відрізняється тим, що число оборотів соломорізки (6) в момент включення приводу (24, 25) більше числа оборотів сепарувального ротора або роторів (5), переважно вдвічі. 6. Зернозбиральний комбайн, будь-яким з пп. 1-5, який відрізняється тим, що містить привідний пристрій за одним з попередніх пунктів, а гнучка передача виконана у формі пасової передачі (25, 29, 35). 3 UA 98293 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
