Змішувальний пристрій

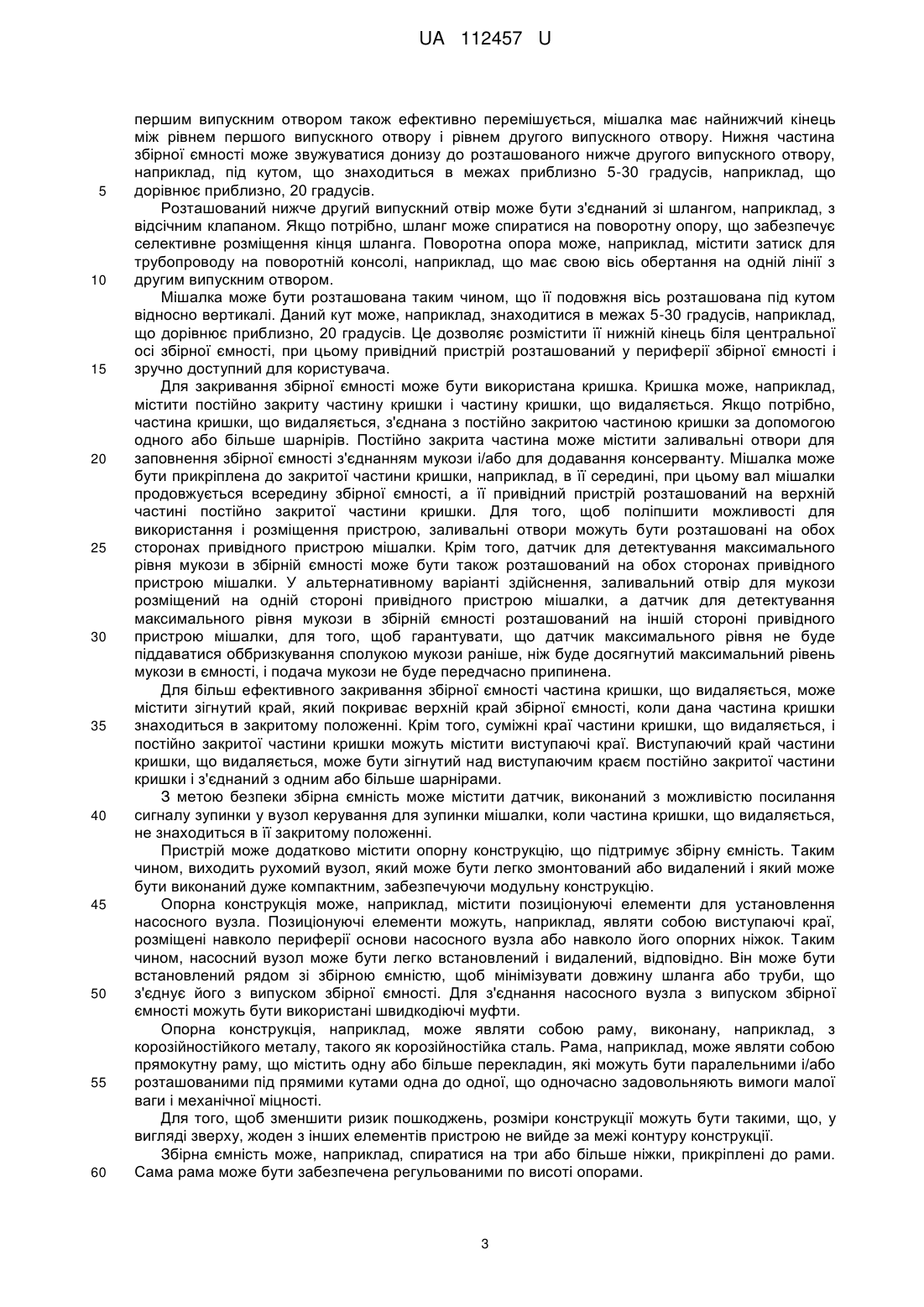

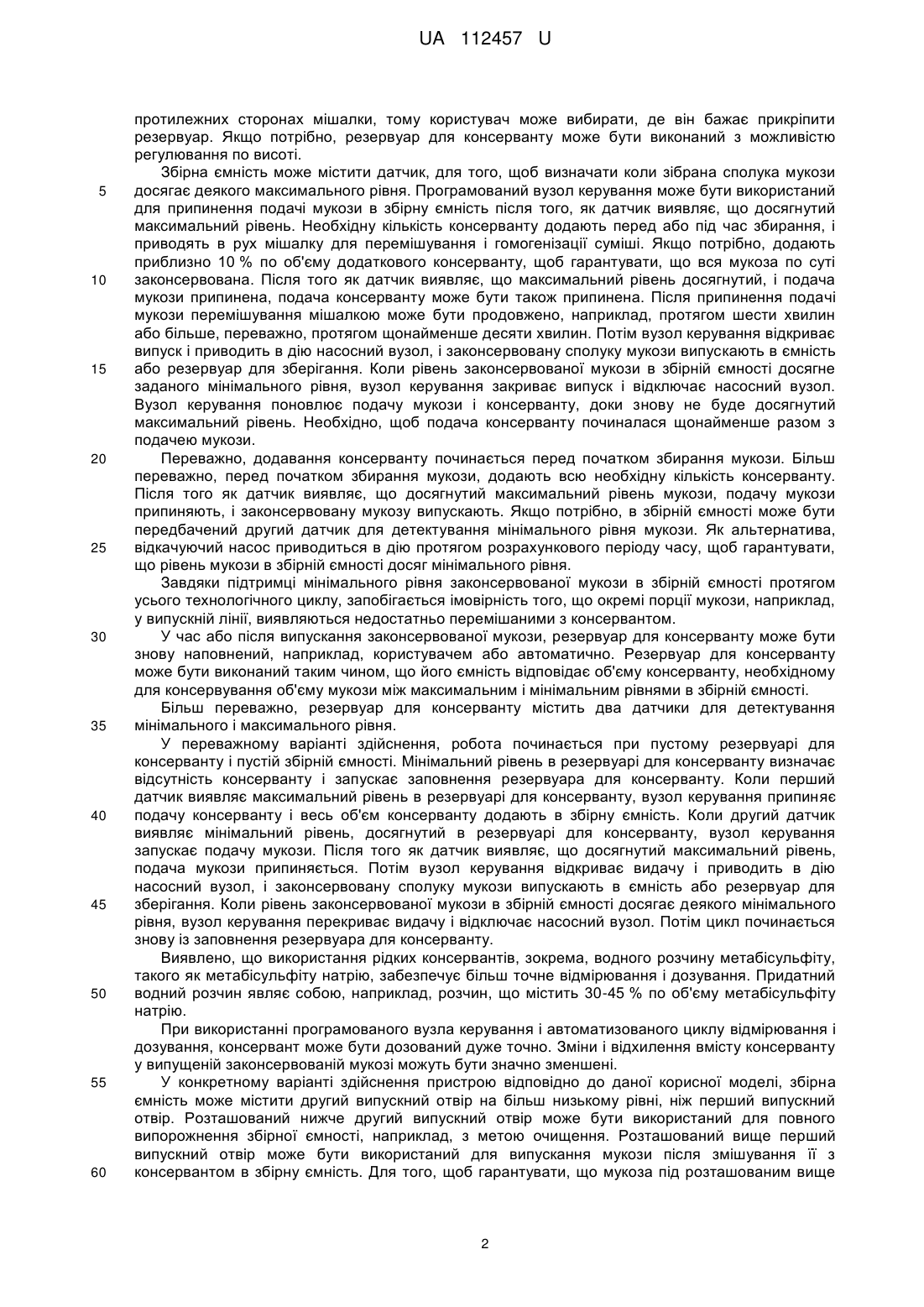

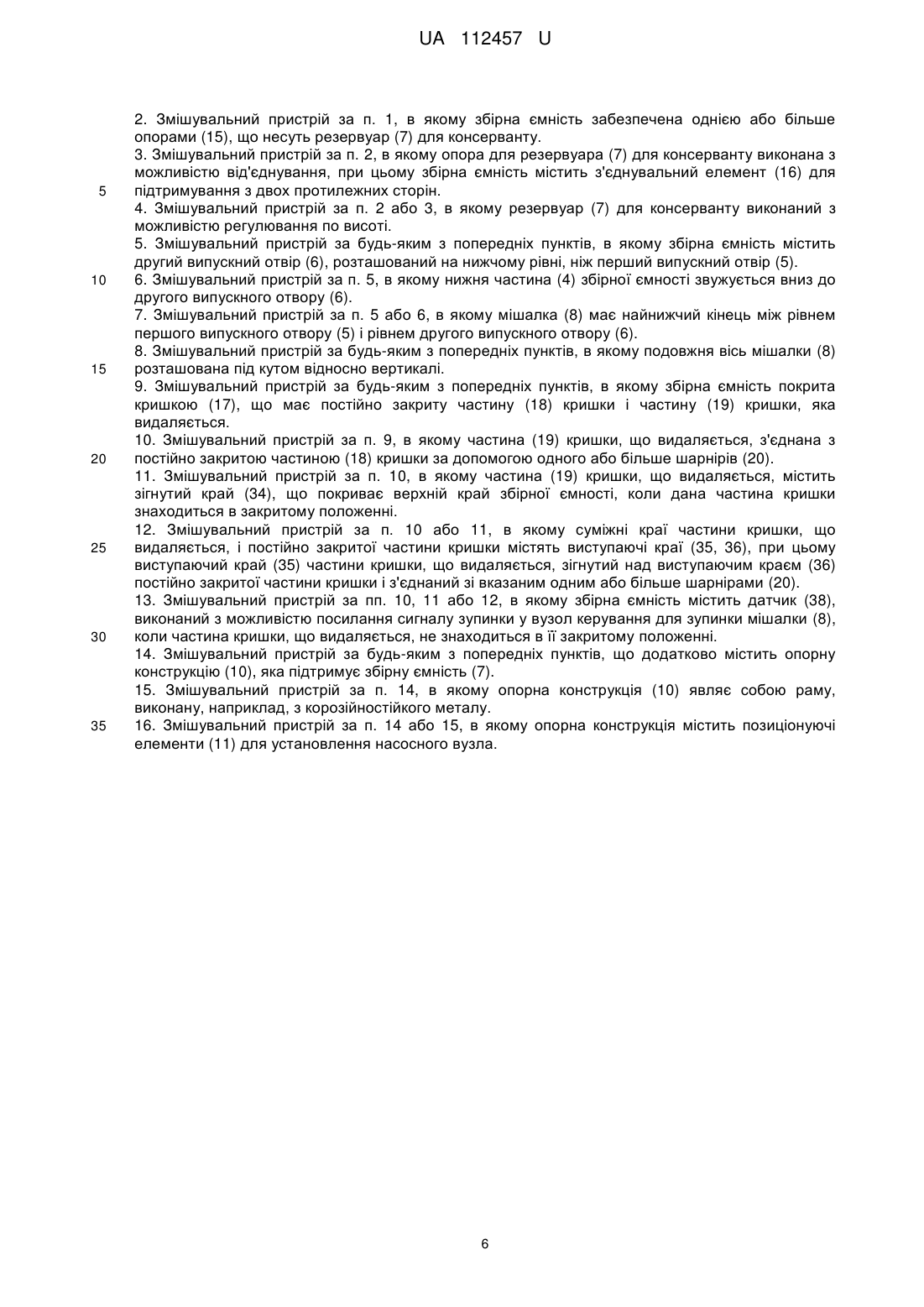

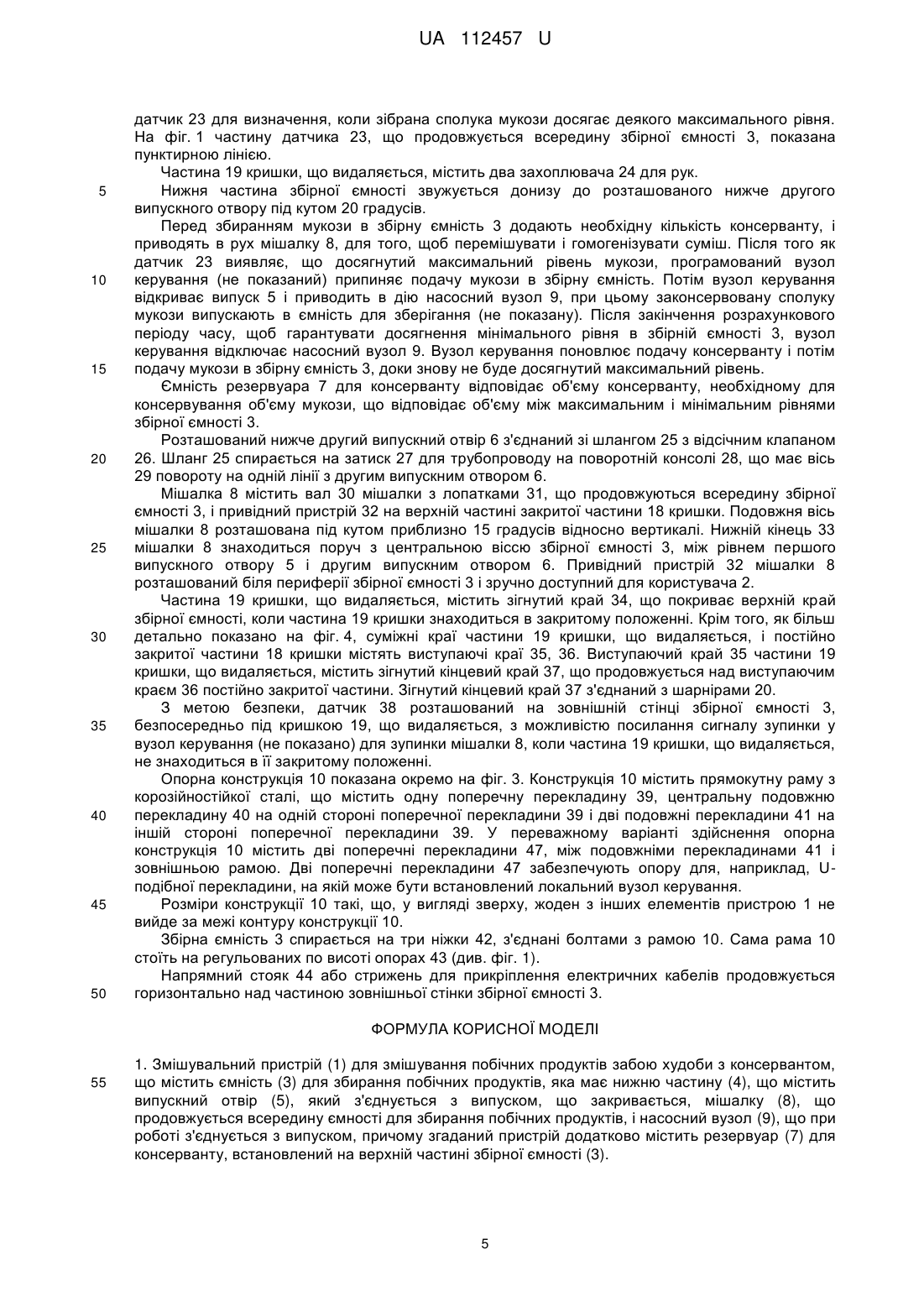

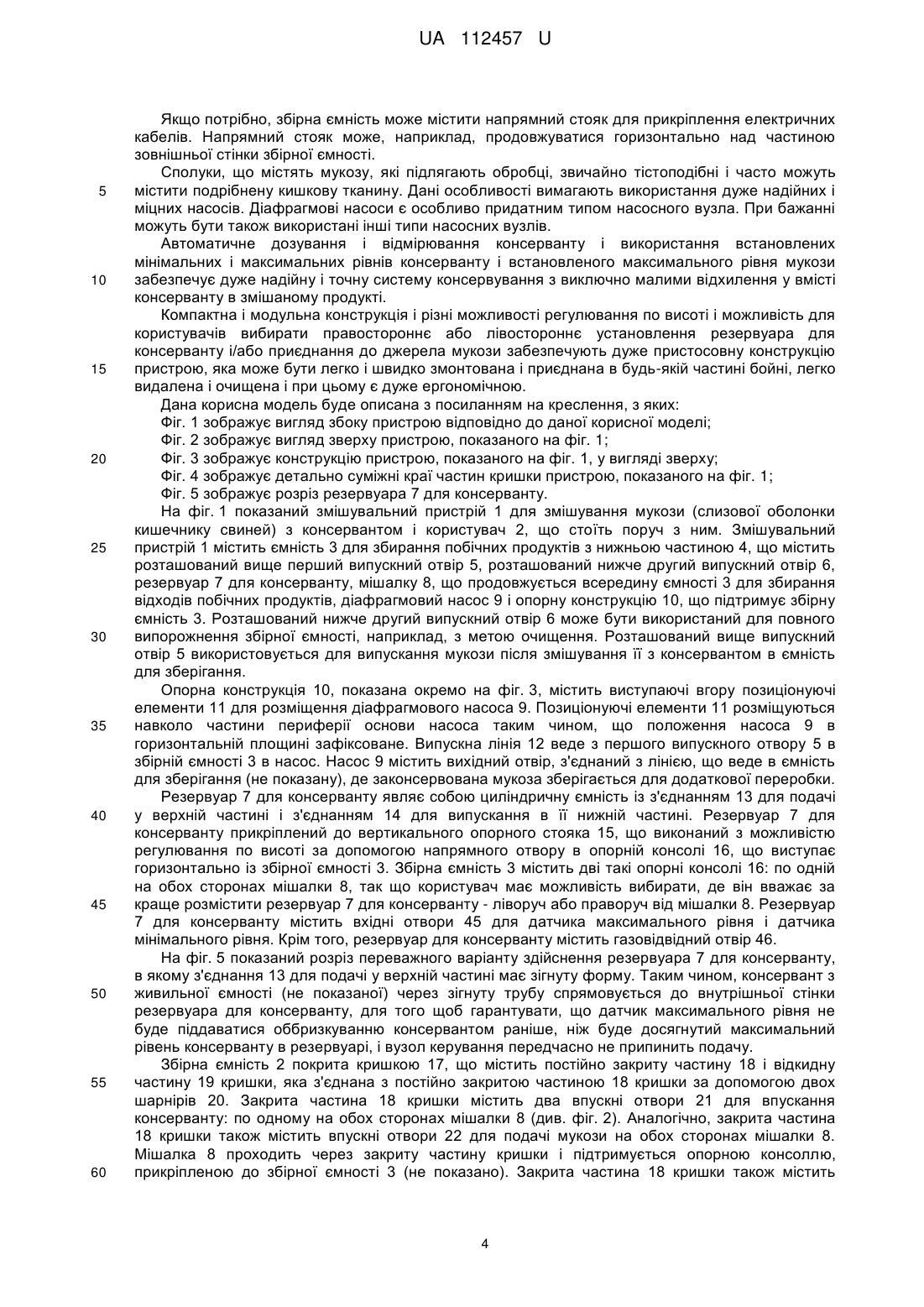

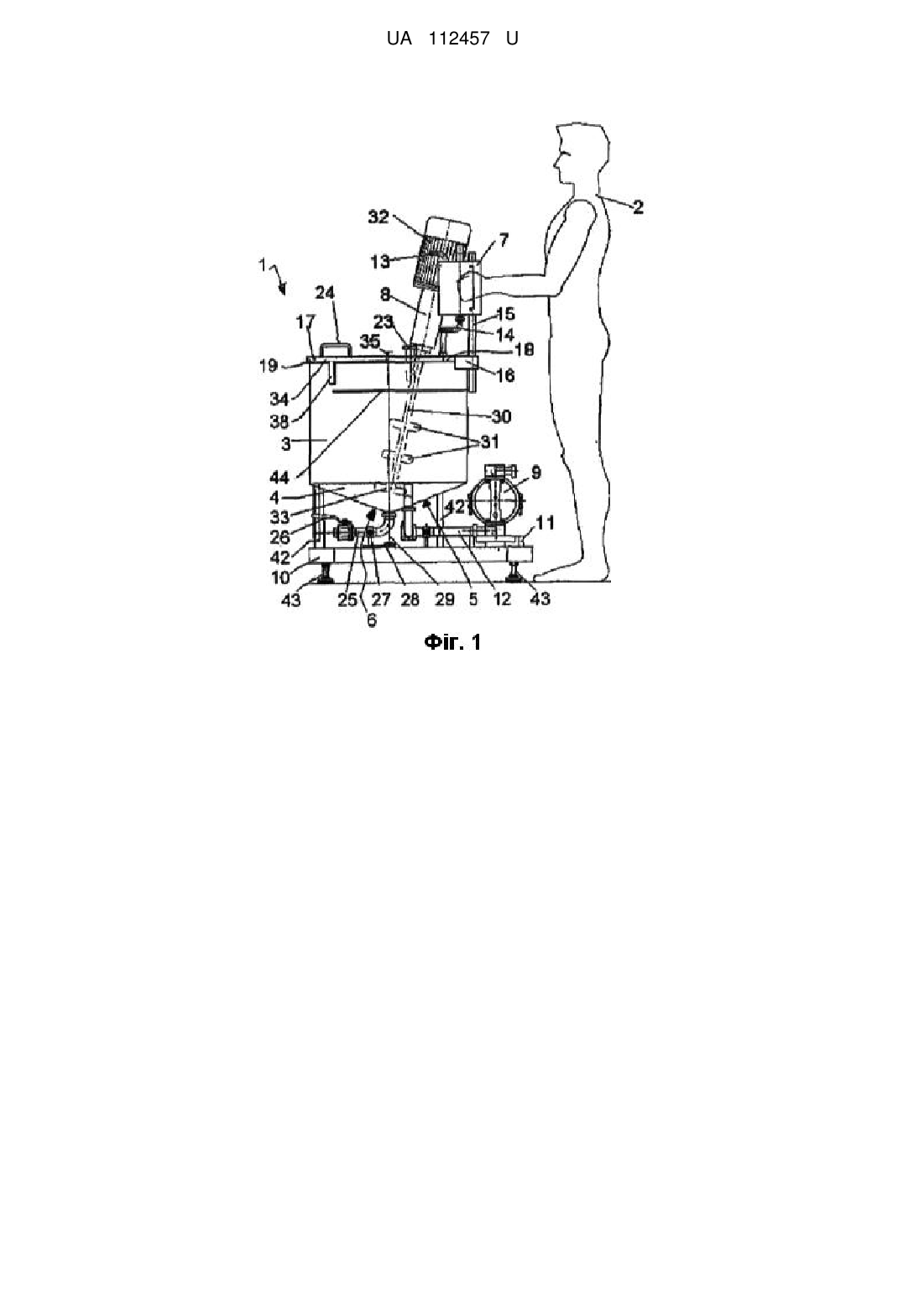

Реферат: Змішувальний пристрій для змішування побічних продуктів забою худоби з консервантом містить ємність для збирання побічних продуктів, яка має нижню частину, що містить випускний отвір, який з'єднується з випуском, що закривається, мішалку, що продовжується всередину ємності для збирання побічних продуктів, і насосний вузол, що при роботі з'єднується з випуском, причому згаданий пристрій додатково містить резервуар для консерванту, встановлений на верхній частині збірної ємності. UA 112457 U (12) UA 112457 U UA 112457 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель стосується змішувального пристрою, зокрема, для змішування побічного продукту забою худоби, такого як слизова оболонка кишечнику свиней, з консервантом для приготування її до додаткової обробки, такої як екстракція фармацевтично активних інгредієнтів, таких як гепарин. Гепарин використовується як антикоагулянт і антитромботичний засіб при лікуванні і запобіганні тромбозу вен. Його звичайно отримують за допомогою виділення з тканин тварин. Звичайним джерелом гепарину є слизова оболонка (мукоза) кишечнику свиней, яка може бути отримана на бойнях. Мукоза може бути витягнута з кишечнику і отримана в чистому вигляді з порубаних обрізків або з цілої дрібнонарізаної кишки, тобто тонкоподрібненого кишечнику, в результаті чого виходить маса, що містить мукозу. При отриманні мукози необхідно додавати консервант, щоб запобігти гниттю. Як консервант звичайно використовують метабісульфіт натрію, наприклад, в кількостях 0,5-5 кг на 100 літрів мукози. Можуть бути також використані альтернативні консерванти, такі як пропіонат кальцію або фенол або будь-які придатні їх суміші. Концентрація консерванту в отриманій мукозі повинна піддаватися суворому контролю. Якщо концентрація консерванту дуже низька, то мукоза буде розкладатися, що приводить до утворення H2S. Вплив високих рівнів H2S, таких як 500 частин на мільйон або більше, може привести до втрати свідомості протягом декілька секунд і смерті в результаті зупинки дихання. Вплив більш низьких рівнів H2S, навіть таких низьких як 25 частин на мільйон, може викликати болі в очах, болі в горлі і кашель, нудоту, ядуху і набряк легенів. Багато газоаналізаторів індивідуального захисту, такі як газоаналізатор, що використовуються робітниками комунальних підприємств, каналізаційних мереж і нафтохімічних підприємств, виконані з можливістю видачі сигналу тривоги при концентрації 5-10 частин на мільйон і до верхньої межі тривоги при концентрації 15 частин на мільйон. Якщо концентрація консерванту дуже висока, це може перешкоджати подальшій екстракції гепарину з мукози за допомогою іонообмінної смоли. Крім того, мукозу звичайно збирають в малій збірній ємності протягом доби. Коли мала збірна ємність заповнюється, вміст переміщують у великий резервуар для зберігання. Коли резервуар для зберігання заповнюється після закінчення двох діб, вміст переміщують в автоцистерну для перевезення мукози на підприємство для виготовлення гепарину. Будь-яке порушення при додаванні консерванту в малу збірну ємність протягом доби може привести до розкладання мукози не тільки в малій збірній ємності, але і всієї мукози, що знаходиться у великому резервуарі для зберігання. Тому дуже важливо, щоб при збиранні мукози на бойні в неї був контрольованим способом доданий консервант, для того, щоб гарантувати досить високу концентрацію консерванту в мукозі. У US 4,120,656 описаний пристрій для отримання і стабілізації мукози з кишечнику з автоматичним керуванням дозуванням для дозування консерванту в ємність для збирання мукози. Дозування консерванту починається, коли мукоза досягає нижнього рівня рідини, рівень мукози підвищується, при цьому імпульс з таймера, що запускається вузлом керування, визначає момент часу відкачування. Передусім, мукозу вводять в збірну ємність без консерванту. Крім того, будь-яке порушення при дозуванні консерванту з резервуара для консерванту в збірну ємність приводить до того, що концентрація консерванту стає дуже низькою, що приводить до вищезазначеного утворення H2S. Нарешті, такі збірні ємкості звичайно містять відносно велику кількість деталей і з'єднань, що утруднює належне збирання і розбирання системи, наприклад, з метою очищення після використання. Метою корисної моделі є створення системи для збирання і консервування, в якій додавання консерванту може бути суворо контрольованим, яка може бути легко і швидко змонтована і приєднана, коли її треба використати. Після використання система повинна бути легко видалена і очищена. Мета корисної моделі досягається за допомогою змішувального пристрою для змішування побічних продуктів забою худоби з консервантом, причому даний пристрій містить ємність для збирання побічних продуктів з нижньою частиною, що містить випускний отвір, виконаний з можливістю з'єднання з випуском, що закривається, мішалку, яка продовжується всередину ємності для збирання побічних продуктів, і насосний вузол, виконаний з можливістю функціонального з'єднання з випуском, причому пристрій додатково містить резервуар для консерванту, встановлений на верхній частині збірної ємності. Збірна ємність може містити одну або більше опор для підтримування резервуара для консерванту. Така опора для резервуара для консерванту може бути виконана з можливістю від'єднування. Збірна ємність може містити з'єднувальний елемент для опори на двох 1 UA 112457 U 5 10 15 20 25 30 35 40 45 50 55 60 протилежних сторонах мішалки, тому користувач може вибирати, де він бажає прикріпити резервуар. Якщо потрібно, резервуар для консерванту може бути виконаний з можливістю регулювання по висоті. Збірна ємність може містити датчик, для того, щоб визначати коли зібрана сполука мукози досягає деякого максимального рівня. Програмований вузол керування може бути використаний для припинення подачі мукози в збірну ємність після того, як датчик виявляє, що досягнутий максимальний рівень. Необхідну кількість консерванту додають перед або під час збирання, і приводять в рух мішалку для перемішування і гомогенізації суміші. Якщо потрібно, додають приблизно 10 % по об'єму додаткового консерванту, щоб гарантувати, що вся мукоза по суті законсервована. Після того як датчик виявляє, що максимальний рівень досягнутий, і подача мукози припинена, подача консерванту може бути також припинена. Після припинення подачі мукози перемішування мішалкою може бути продовжено, наприклад, протягом шести хвилин або більше, переважно, протягом щонайменше десяти хвилин. Потім вузол керування відкриває випуск і приводить в дію насосний вузол, і законсервовану сполуку мукози випускають в ємність або резервуар для зберігання. Коли рівень законсервованої мукози в збірній ємності досягне заданого мінімального рівня, вузол керування закриває випуск і відключає насосний вузол. Вузол керування поновлює подачу мукози і консерванту, доки знову не буде досягнутий максимальний рівень. Необхідно, щоб подача консерванту починалася щонайменше разом з подачею мукози. Переважно, додавання консерванту починається перед початком збирання мукози. Більш переважно, перед початком збирання мукози, додають всю необхідну кількість консерванту. Після того як датчик виявляє, що досягнутий максимальний рівень мукози, подачу мукози припиняють, і законсервовану мукозу випускають. Якщо потрібно, в збірній ємності може бути передбачений другий датчик для детектування мінімального рівня мукози. Як альтернатива, відкачуючий насос приводиться в дію протягом розрахункового періоду часу, щоб гарантувати, що рівень мукози в збірній ємності досяг мінімального рівня. Завдяки підтримці мінімального рівня законсервованої мукози в збірній ємності протягом усього технологічного циклу, запобігається імовірність того, що окремі порції мукози, наприклад, у випускній лінії, виявляються недостатньо перемішаними з консервантом. У час або після випускання законсервованої мукози, резервуар для консерванту може бути знову наповнений, наприклад, користувачем або автоматично. Резервуар для консерванту може бути виконаний таким чином, що його ємність відповідає об'єму консерванту, необхідному для консервування об'єму мукози між максимальним і мінімальним рівнями в збірній ємності. Більш переважно, резервуар для консерванту містить два датчики для детектування мінімального і максимального рівня. У переважному варіанті здійснення, робота починається при пустому резервуарі для консерванту і пустій збірній ємності. Мінімальний рівень в резервуарі для консерванту визначає відсутність консерванту і запускає заповнення резервуара для консерванту. Коли перший датчик виявляє максимальний рівень в резервуарі для консерванту, вузол керування припиняє подачу консерванту і весь об'єм консерванту додають в збірну ємність. Коли другий датчик виявляє мінімальний рівень, досягнутий в резервуарі для консерванту, вузол керування запускає подачу мукози. Після того як датчик виявляє, що досягнутий максимальний рівень, подача мукози припиняється. Потім вузол керування відкриває видачу і приводить в дію насосний вузол, і законсервовану сполуку мукози випускають в ємність або резервуар для зберігання. Коли рівень законсервованої мукози в збірній ємності досягає деякого мінімального рівня, вузол керування перекриває видачу і відключає насосний вузол. Потім цикл починається знову із заповнення резервуара для консерванту. Виявлено, що використання рідких консервантів, зокрема, водного розчину метабісульфіту, такого як метабісульфіту натрію, забезпечує більш точне відмірювання і дозування. Придатний водний розчин являє собою, наприклад, розчин, що містить 30-45 % по об'єму метабісульфіту натрію. При використанні програмованого вузла керування і автоматизованого циклу відмірювання і дозування, консервант може бути дозований дуже точно. Зміни і відхилення вмісту консерванту у випущеній законсервованій мукозі можуть бути значно зменшені. У конкретному варіанті здійснення пристрою відповідно до даної корисної моделі, збірна ємність може містити другий випускний отвір на більш низькому рівні, ніж перший випускний отвір. Розташований нижче другий випускний отвір може бути використаний для повного випорожнення збірної ємності, наприклад, з метою очищення. Розташований вище перший випускний отвір може бути використаний для випускання мукози після змішування її з консервантом в збірну ємність. Для того, щоб гарантувати, що мукоза під розташованим вище 2 UA 112457 U 5 10 15 20 25 30 35 40 45 50 55 60 першим випускним отвором також ефективно перемішується, мішалка має найнижчий кінець між рівнем першого випускного отвору і рівнем другого випускного отвору. Нижня частина збірної ємності може звужуватися донизу до розташованого нижче другого випускного отвору, наприклад, під кутом, що знаходиться в межах приблизно 5-30 градусів, наприклад, що дорівнює приблизно, 20 градусів. Розташований нижче другий випускний отвір може бути з'єднаний зі шлангом, наприклад, з відсічним клапаном. Якщо потрібно, шланг може спиратися на поворотну опору, що забезпечує селективне розміщення кінця шланга. Поворотна опора може, наприклад, містити затиск для трубопроводу на поворотній консолі, наприклад, що має свою вісь обертання на одній лінії з другим випускним отвором. Мішалка може бути розташована таким чином, що її подовжня вісь розташована під кутом відносно вертикалі. Даний кут може, наприклад, знаходитися в межах 5-30 градусів, наприклад, що дорівнює приблизно, 20 градусів. Це дозволяє розмістити її нижній кінець біля центральної осі збірної ємності, при цьому привідний пристрій розташований у периферії збірної ємності і зручно доступний для користувача. Для закривання збірної ємності може бути використана кришка. Кришка може, наприклад, містити постійно закриту частину кришки і частину кришки, що видаляється. Якщо потрібно, частина кришки, що видаляється, з'єднана з постійно закритою частиною кришки за допомогою одного або більше шарнірів. Постійно закрита частина може містити заливальні отвори для заповнення збірної ємності з'єднанням мукози і/або для додавання консерванту. Мішалка може бути прикріплена до закритої частини кришки, наприклад, в її середині, при цьому вал мішалки продовжується всередину збірної ємності, а її привідний пристрій розташований на верхній частині постійно закритої частини кришки. Для того, щоб поліпшити можливості для використання і розміщення пристрою, заливальні отвори можуть бути розташовані на обох сторонах привідного пристрою мішалки. Крім того, датчик для детектування максимального рівня мукози в збірній ємності може бути також розташований на обох сторонах привідного пристрою мішалки. У альтернативному варіанті здійснення, заливальний отвір для мукози розміщений на одній стороні привідного пристрою мішалки, а датчик для детектування максимального рівня мукози в збірній ємності розташований на іншій стороні привідного пристрою мішалки, для того, щоб гарантувати, що датчик максимального рівня не буде піддаватися оббризкування сполукою мукози раніше, ніж буде досягнутий максимальний рівень мукози в ємності, і подача мукози не буде передчасно припинена. Для більш ефективного закривання збірної ємності частина кришки, що видаляється, може містити зігнутий край, який покриває верхній край збірної ємності, коли дана частина кришки знаходиться в закритому положенні. Крім того, суміжні краї частини кришки, що видаляється, і постійно закритої частини кришки можуть містити виступаючі краї. Виступаючий край частини кришки, що видаляється, може бути зігнутий над виступаючим краєм постійно закритої частини кришки і з'єднаний з одним або більше шарнірами. З метою безпеки збірна ємність може містити датчик, виконаний з можливістю посилання сигналу зупинки у вузол керування для зупинки мішалки, коли частина кришки, що видаляється, не знаходиться в її закритому положенні. Пристрій може додатково містити опорну конструкцію, що підтримує збірну ємність. Таким чином, виходить рухомий вузол, який може бути легко змонтований або видалений і який може бути виконаний дуже компактним, забезпечуючи модульну конструкцію. Опорна конструкція може, наприклад, містити позиціонуючі елементи для установлення насосного вузла. Позиціонуючі елементи можуть, наприклад, являти собою виступаючі краї, розміщені навколо периферії основи насосного вузла або навколо його опорних ніжок. Таким чином, насосний вузол може бути легко встановлений і видалений, відповідно. Він може бути встановлений рядом зі збірною ємністю, щоб мінімізувати довжину шланга або труби, що з'єднує його з випуском збірної ємності. Для з'єднання насосного вузла з випуском збірної ємності можуть бути використані швидкодіючі муфти. Опорна конструкція, наприклад, може являти собою раму, виконану, наприклад, з корозійностійкого металу, такого як корозійностійка сталь. Рама, наприклад, може являти собою прямокутну раму, що містить одну або більше перекладин, які можуть бути паралельними і/або розташованими під прямими кутами одна до одної, що одночасно задовольняють вимоги малої ваги і механічної міцності. Для того, щоб зменшити ризик пошкоджень, розміри конструкції можуть бути такими, що, у вигляді зверху, жоден з інших елементів пристрою не вийде за межі контуру конструкції. Збірна ємність може, наприклад, спиратися на три або більше ніжки, прикріплені до рами. Сама рама може бути забезпечена регульованими по висоті опорами. 3 UA 112457 U 5 10 15 20 25 30 35 40 45 50 55 60 Якщо потрібно, збірна ємність може містити напрямний стояк для прикріплення електричних кабелів. Напрямний стояк може, наприклад, продовжуватися горизонтально над частиною зовнішньої стінки збірної ємності. Сполуки, що містять мукозу, які підлягають обробці, звичайно тістоподібні і часто можуть містити подрібнену кишкову тканину. Дані особливості вимагають використання дуже надійних і міцних насосів. Діафрагмові насоси є особливо придатним типом насосного вузла. При бажанні можуть бути також використані інші типи насосних вузлів. Автоматичне дозування і відмірювання консерванту і використання встановлених мінімальних і максимальних рівнів консерванту і встановленого максимального рівня мукози забезпечує дуже надійну і точну систему консервування з виключно малими відхилення у вмісті консерванту в змішаному продукті. Компактна і модульна конструкція і різні можливості регулювання по висоті і можливість для користувачів вибирати правостороннє або лівостороннє установлення резервуара для консерванту і/або приєднання до джерела мукози забезпечують дуже пристосовну конструкцію пристрою, яка може бути легко і швидко змонтована і приєднана в будь-якій частині бойні, легко видалена і очищена і при цьому є дуже ергономічною. Дана корисна модель буде описана з посиланням на креслення, з яких: Фіг. 1 зображує вигляд збоку пристрою відповідно до даної корисної моделі; Фіг. 2 зображує вигляд зверху пристрою, показаного на фіг. 1; Фіг. 3 зображує конструкцію пристрою, показаного на фіг. 1, у вигляді зверху; Фіг. 4 зображує детально суміжні краї частин кришки пристрою, показаного на фіг. 1; Фіг. 5 зображує розріз резервуара 7 для консерванту. На фіг. 1 показаний змішувальний пристрій 1 для змішування мукози (слизової оболонки кишечнику свиней) з консервантом і користувач 2, що стоїть поруч з ним. Змішувальний пристрій 1 містить ємність 3 для збирання побічних продуктів з нижньою частиною 4, що містить розташований вище перший випускний отвір 5, розташований нижче другий випускний отвір 6, резервуар 7 для консерванту, мішалку 8, що продовжується всередину ємності 3 для збирання відходів побічних продуктів, діафрагмовий насос 9 і опорну конструкцію 10, що підтримує збірну ємність 3. Розташований нижче другий випускний отвір 6 може бути використаний для повного випорожнення збірної ємності, наприклад, з метою очищення. Розташований вище випускний отвір 5 використовується для випускання мукози після змішування її з консервантом в ємність для зберігання. Опорна конструкція 10, показана окремо на фіг. 3, містить виступаючі вгору позиціонуючі елементи 11 для розміщення діафрагмового насоса 9. Позиціонуючі елементи 11 розміщуються навколо частини периферії основи насоса таким чином, що положення насоса 9 в горизонтальній площині зафіксоване. Випускна лінія 12 веде з першого випускного отвору 5 в збірній ємності 3 в насос. Насос 9 містить вихідний отвір, з'єднаний з лінією, що веде в ємність для зберігання (не показану), де законсервована мукоза зберігається для додаткової переробки. Резервуар 7 для консерванту являє собою циліндричну ємність із з'єднанням 13 для подачі у верхній частині і з'єднанням 14 для випускання в її нижній частині. Резервуар 7 для консерванту прикріплений до вертикального опорного стояка 15, що виконаний з можливістю регулювання по висоті за допомогою напрямного отвору в опорній консолі 16, що виступає горизонтально із збірної ємності 3. Збірна ємність 3 містить дві такі опорні консолі 16: по одній на обох сторонах мішалки 8, так що користувач має можливість вибирати, де він вважає за краще розмістити резервуар 7 для консерванту - ліворуч або праворуч від мішалки 8. Резервуар 7 для консерванту містить вхідні отвори 45 для датчика максимального рівня і датчика мінімального рівня. Крім того, резервуар для консерванту містить газовідвідний отвір 46. На фіг. 5 показаний розріз переважного варіанту здійснення резервуара 7 для консерванту, в якому з'єднання 13 для подачі у верхній частині має зігнуту форму. Таким чином, консервант з живильної ємності (не показаної) через зігнуту трубу спрямовується до внутрішньої стінки резервуара для консерванту, для того щоб гарантувати, що датчик максимального рівня не буде піддаватися оббризкуванню консервантом раніше, ніж буде досягнутий максимальний рівень консерванту в резервуарі, і вузол керування передчасно не припинить подачу. Збірна ємність 2 покрита кришкою 17, що містить постійно закриту частину 18 і відкидну частину 19 кришки, яка з'єднана з постійно закритою частиною 18 кришки за допомогою двох шарнірів 20. Закрита частина 18 кришки містить два впускні отвори 21 для впускання консерванту: по одному на обох сторонах мішалки 8 (див. фіг. 2). Аналогічно, закрита частина 18 кришки також містить впускні отвори 22 для подачі мукози на обох сторонах мішалки 8. Мішалка 8 проходить через закриту частину кришки і підтримується опорною консоллю, прикріпленою до збірної ємності 3 (не показано). Закрита частина 18 кришки також містить 4 UA 112457 U 5 10 15 20 25 30 35 40 45 50 датчик 23 для визначення, коли зібрана сполука мукози досягає деякого максимального рівня. На фіг. 1 частину датчика 23, що продовжується всередину збірної ємності 3, показана пунктирною лінією. Частина 19 кришки, що видаляється, містить два захоплювача 24 для рук. Нижня частина збірної ємності звужується донизу до розташованого нижче другого випускного отвору під кутом 20 градусів. Перед збиранням мукози в збірну ємність 3 додають необхідну кількість консерванту, і приводять в рух мішалку 8, для того, щоб перемішувати і гомогенізувати суміш. Після того як датчик 23 виявляє, що досягнутий максимальний рівень мукози, програмований вузол керування (не показаний) припиняє подачу мукози в збірну ємність. Потім вузол керування відкриває випуск 5 і приводить в дію насосний вузол 9, при цьому законсервовану сполуку мукози випускають в ємність для зберігання (не показану). Після закінчення розрахункового періоду часу, щоб гарантувати досягнення мінімального рівня в збірній ємності 3, вузол керування відключає насосний вузол 9. Вузол керування поновлює подачу консерванту і потім подачу мукози в збірну ємність 3, доки знову не буде досягнутий максимальний рівень. Ємність резервуара 7 для консерванту відповідає об'єму консерванту, необхідному для консервування об'єму мукози, що відповідає об'єму між максимальним і мінімальним рівнями збірної ємності 3. Розташований нижче другий випускний отвір 6 з'єднаний зі шлангом 25 з відсічним клапаном 26. Шланг 25 спирається на затиск 27 для трубопроводу на поворотній консолі 28, що має вісь 29 повороту на одній лінії з другим випускним отвором 6. Мішалка 8 містить вал 30 мішалки з лопатками 31, що продовжуються всередину збірної ємності 3, і привідний пристрій 32 на верхній частині закритої частини 18 кришки. Подовжня вісь мішалки 8 розташована під кутом приблизно 15 градусів відносно вертикалі. Нижній кінець 33 мішалки 8 знаходиться поруч з центральною віссю збірної ємності 3, між рівнем першого випускного отвору 5 і другим випускним отвором 6. Привідний пристрій 32 мішалки 8 розташований біля периферії збірної ємності 3 і зручно доступний для користувача 2. Частина 19 кришки, що видаляється, містить зігнутий край 34, що покриває верхній край збірної ємності, коли частина 19 кришки знаходиться в закритому положенні. Крім того, як більш детально показано на фіг. 4, суміжні краї частини 19 кришки, що видаляється, і постійно закритої частини 18 кришки містять виступаючі краї 35, 36. Виступаючий край 35 частини 19 кришки, що видаляється, містить зігнутий кінцевий край 37, що продовжується над виступаючим краєм 36 постійно закритої частини. Зігнутий кінцевий край 37 з'єднаний з шарнірами 20. З метою безпеки, датчик 38 розташований на зовнішній стінці збірної ємності 3, безпосередньо під кришкою 19, що видаляється, з можливістю посилання сигналу зупинки у вузол керування (не показано) для зупинки мішалки 8, коли частина 19 кришки, що видаляється, не знаходиться в її закритому положенні. Опорна конструкція 10 показана окремо на фіг. 3. Конструкція 10 містить прямокутну раму з корозійностійкої сталі, що містить одну поперечну перекладину 39, центральну подовжню перекладину 40 на одній стороні поперечної перекладини 39 і дві подовжні перекладини 41 на іншій стороні поперечної перекладини 39. У переважному варіанті здійснення опорна конструкція 10 містить дві поперечні перекладини 47, між подовжніми перекладинами 41 і зовнішньою рамою. Дві поперечні перекладини 47 забезпечують опору для, наприклад, Uподібної перекладини, на якій може бути встановлений локальний вузол керування. Розміри конструкції 10 такі, що, у вигляді зверху, жоден з інших елементів пристрою 1 не вийде за межі контуру конструкції 10. Збірна ємність 3 спирається на три ніжки 42, з'єднані болтами з рамою 10. Сама рама 10 стоїть на регульованих по висоті опорах 43 (див. фіг. 1). Напрямний стояк 44 або стрижень для прикріплення електричних кабелів продовжується горизонтально над частиною зовнішньої стінки збірної ємності 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Змішувальний пристрій (1) для змішування побічних продуктів забою худоби з консервантом, що містить ємність (3) для збирання побічних продуктів, яка має нижню частину (4), що містить випускний отвір (5), який з'єднується з випуском, що закривається, мішалку (8), що продовжується всередину ємності для збирання побічних продуктів, і насосний вузол (9), що при роботі з'єднується з випуском, причому згаданий пристрій додатково містить резервуар (7) для консерванту, встановлений на верхній частині збірної ємності (3). 5 UA 112457 U 5 10 15 20 25 30 35 2. Змішувальний пристрій за п. 1, в якому збірна ємність забезпечена однією або більше опорами (15), що несуть резервуар (7) для консерванту. 3. Змішувальний пристрій за п. 2, в якому опора для резервуара (7) для консерванту виконана з можливістю від'єднування, при цьому збірна ємність містить з'єднувальний елемент (16) для підтримування з двох протилежних сторін. 4. Змішувальний пристрій за п. 2 або 3, в якому резервуар (7) для консерванту виконаний з можливістю регулювання по висоті. 5. Змішувальний пристрій за будь-яким з попередніх пунктів, в якому збірна ємність містить другий випускний отвір (6), розташований на нижчому рівні, ніж перший випускний отвір (5). 6. Змішувальний пристрій за п. 5, в якому нижня частина (4) збірної ємності звужується вниз до другого випускного отвору (6). 7. Змішувальний пристрій за п. 5 або 6, в якому мішалка (8) має найнижчий кінець між рівнем першого випускного отвору (5) і рівнем другого випускного отвору (6). 8. Змішувальний пристрій за будь-яким з попередніх пунктів, в якому подовжня вісь мішалки (8) розташована під кутом відносно вертикалі. 9. Змішувальний пристрій за будь-яким з попередніх пунктів, в якому збірна ємність покрита кришкою (17), що має постійно закриту частину (18) кришки і частину (19) кришки, яка видаляється. 10. Змішувальний пристрій за п. 9, в якому частина (19) кришки, що видаляється, з'єднана з постійно закритою частиною (18) кришки за допомогою одного або більше шарнірів (20). 11. Змішувальний пристрій за п. 10, в якому частина (19) кришки, що видаляється, містить зігнутий край (34), що покриває верхній край збірної ємності, коли дана частина кришки знаходиться в закритому положенні. 12. Змішувальний пристрій за п. 10 або 11, в якому суміжні краї частини кришки, що видаляється, і постійно закритої частини кришки містять виступаючі краї (35, 36), при цьому виступаючий край (35) частини кришки, що видаляється, зігнутий над виступаючим краєм (36) постійно закритої частини кришки і з'єднаний зі вказаним одним або більше шарнірами (20). 13. Змішувальний пристрій за пп. 10, 11 або 12, в якому збірна ємність містить датчик (38), виконаний з можливістю посилання сигналу зупинки у вузол керування для зупинки мішалки (8), коли частина кришки, що видаляється, не знаходиться в її закритому положенні. 14. Змішувальний пристрій за будь-яким з попередніх пунктів, що додатково містить опорну конструкцію (10), яка підтримує збірну ємність (7). 15. Змішувальний пристрій за п. 14, в якому опорна конструкція (10) являє собою раму, виконану, наприклад, з корозійностійкого металу. 16. Змішувальний пристрій за п. 14 або 15, в якому опорна конструкція містить позиціонуючі елементи (11) для установлення насосного вузла. 6 UA 112457 U 7 UA 112457 U 8 UA 112457 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
