Вузол душових дверей

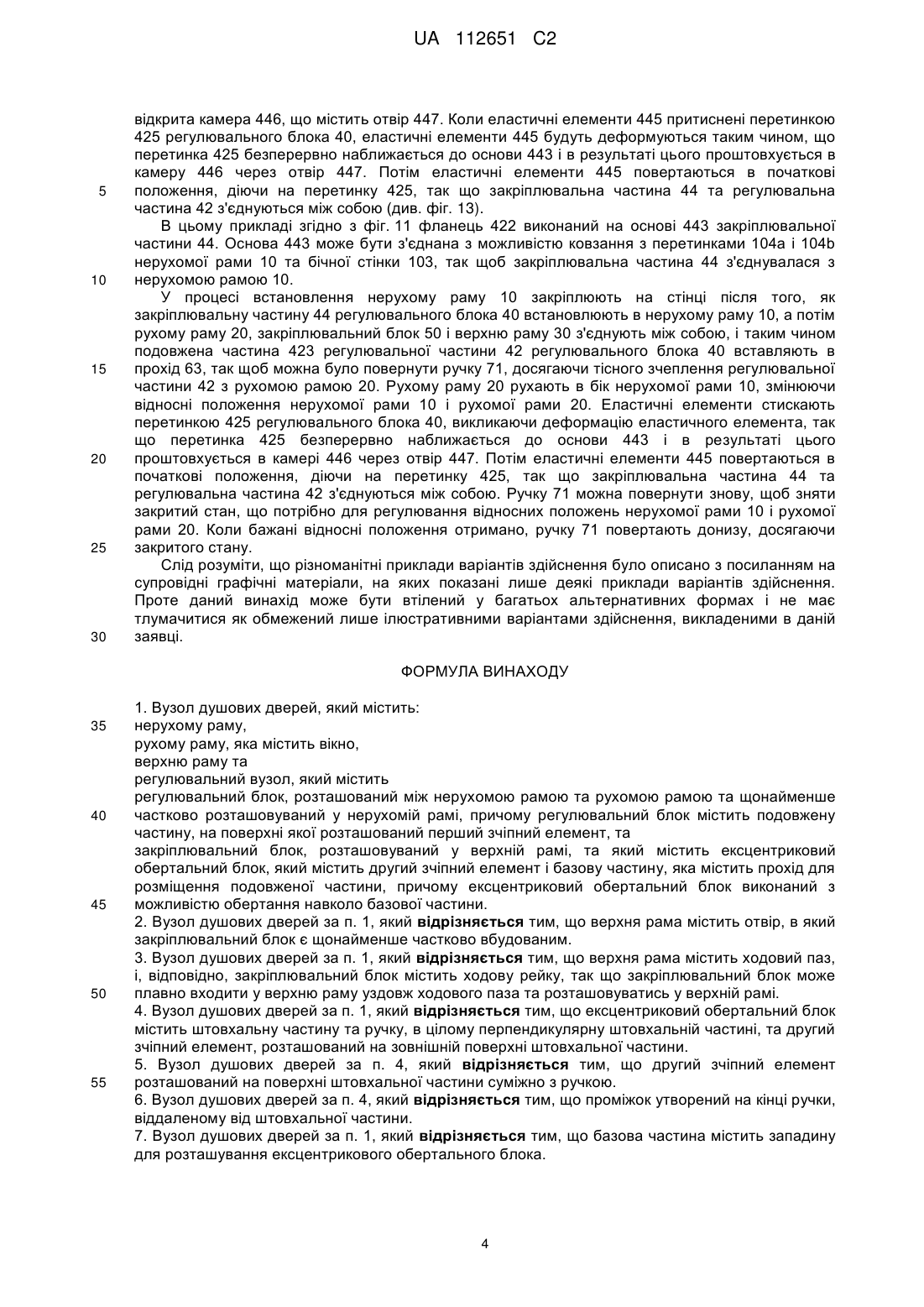

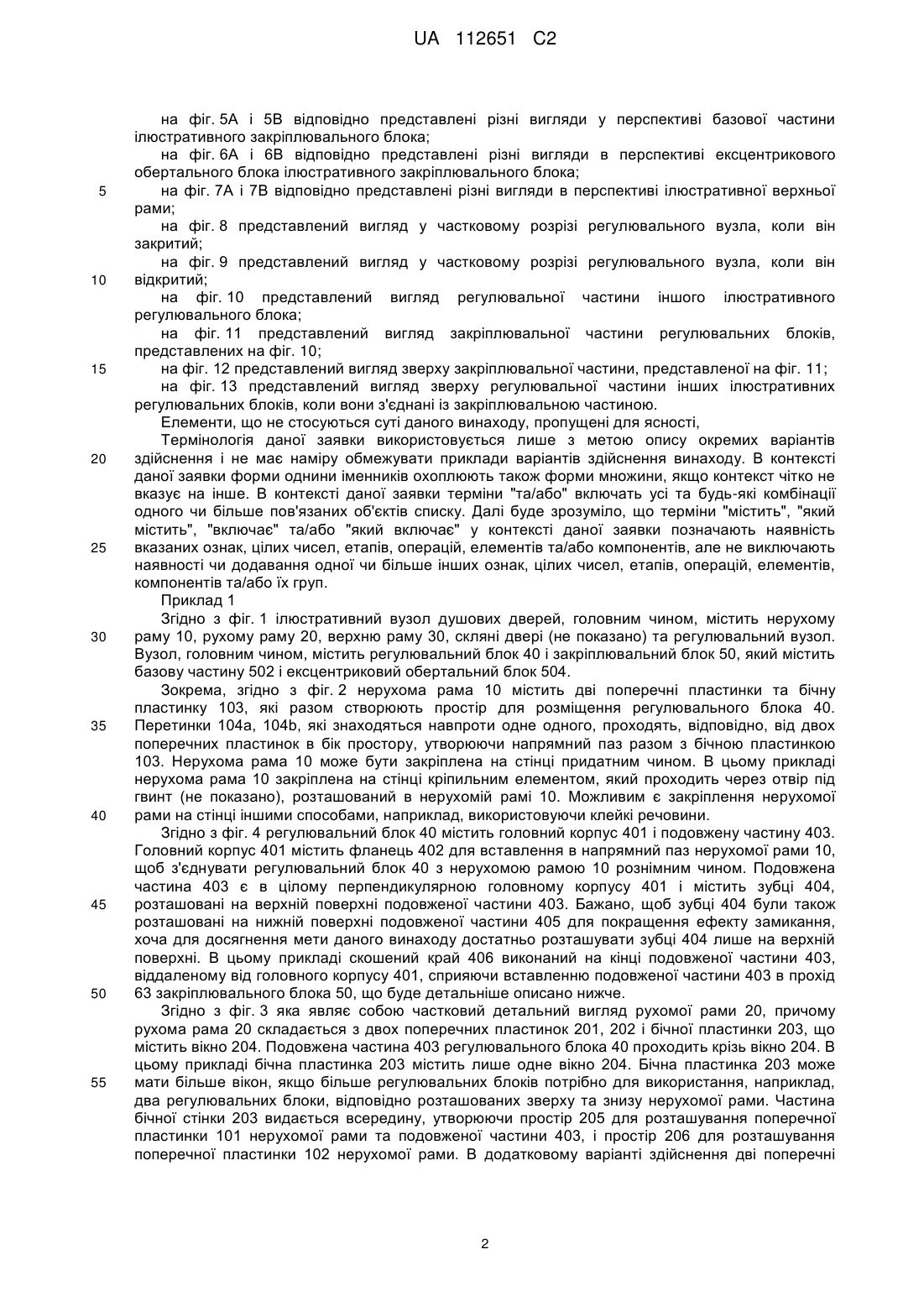

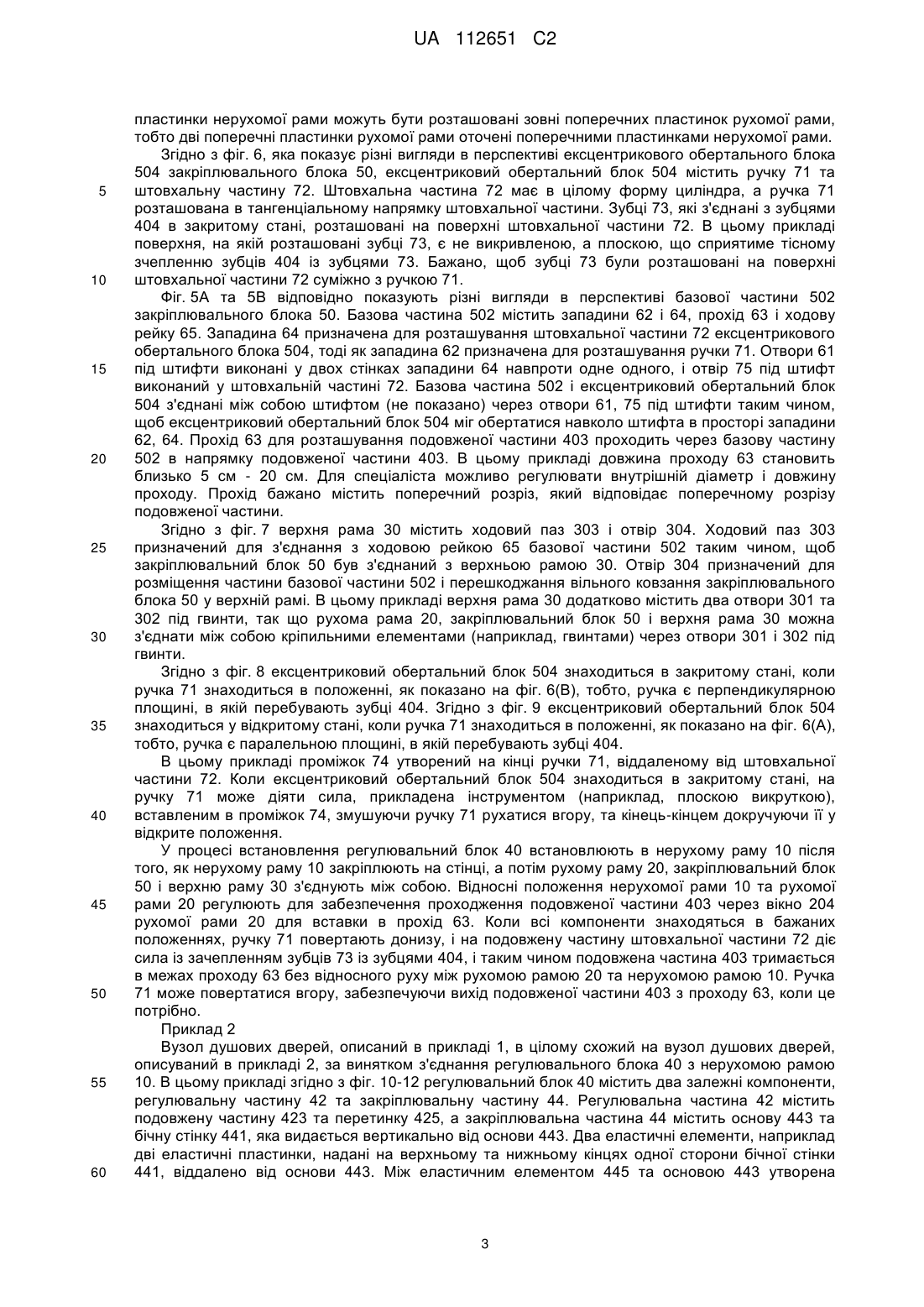

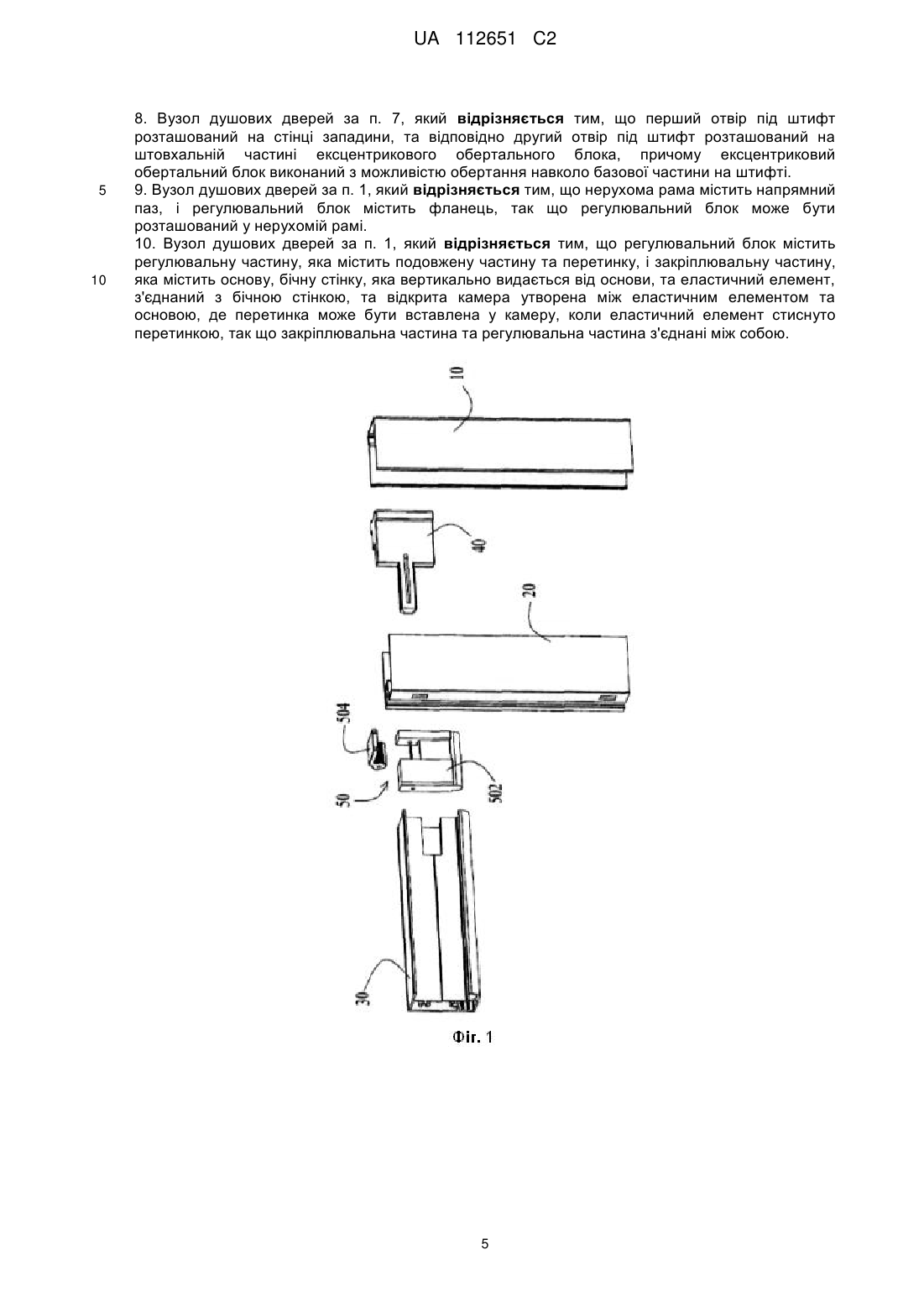

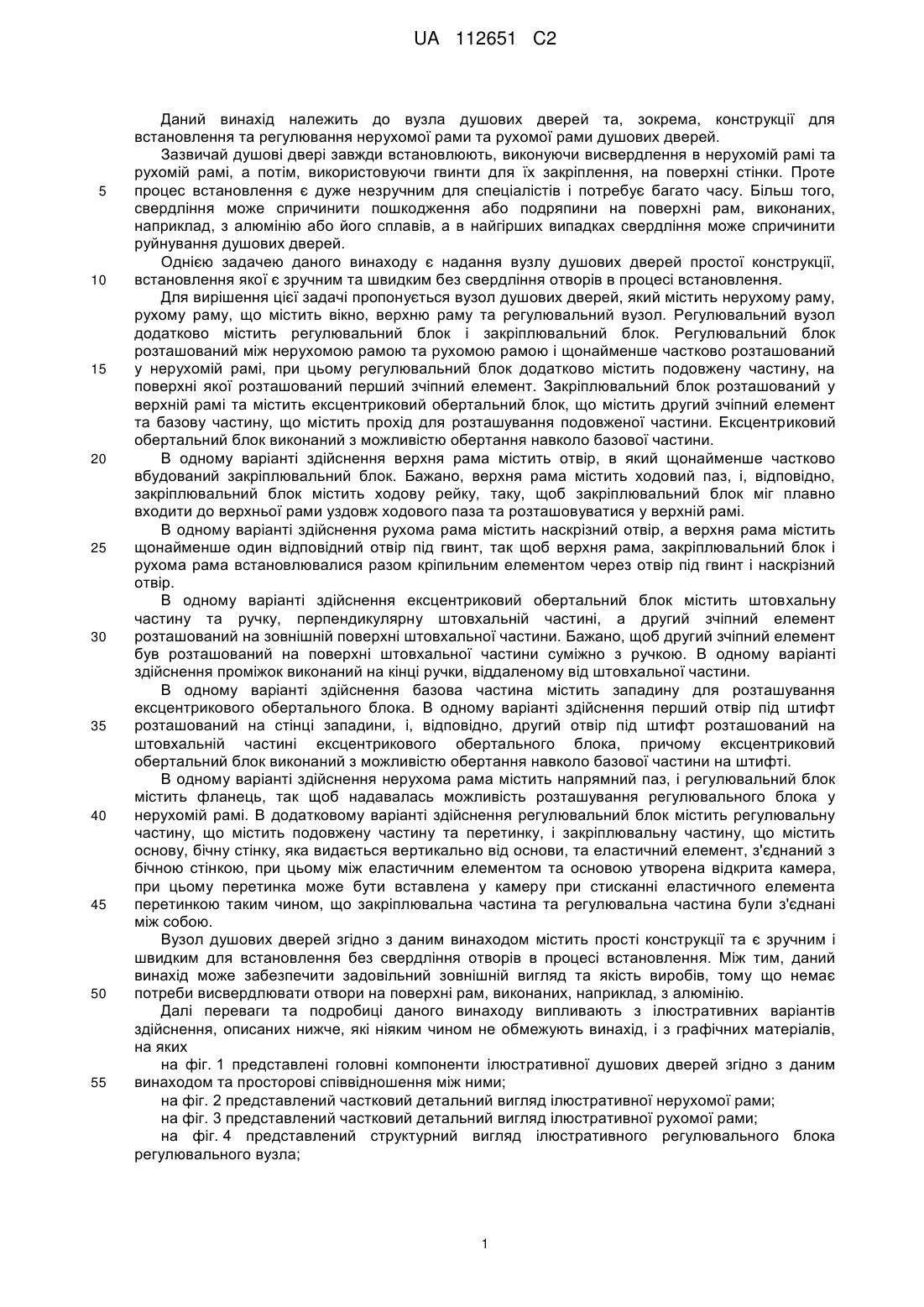

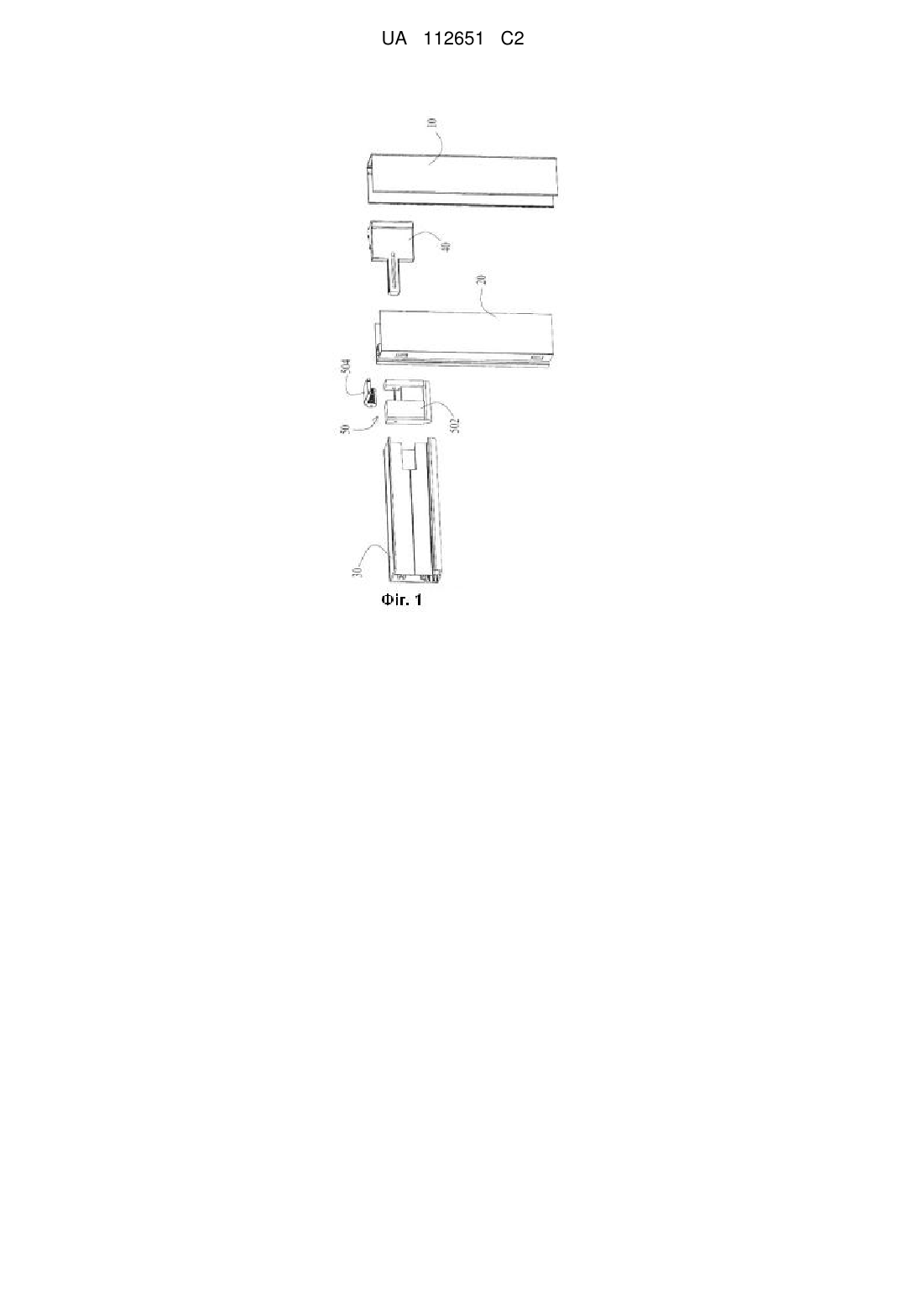

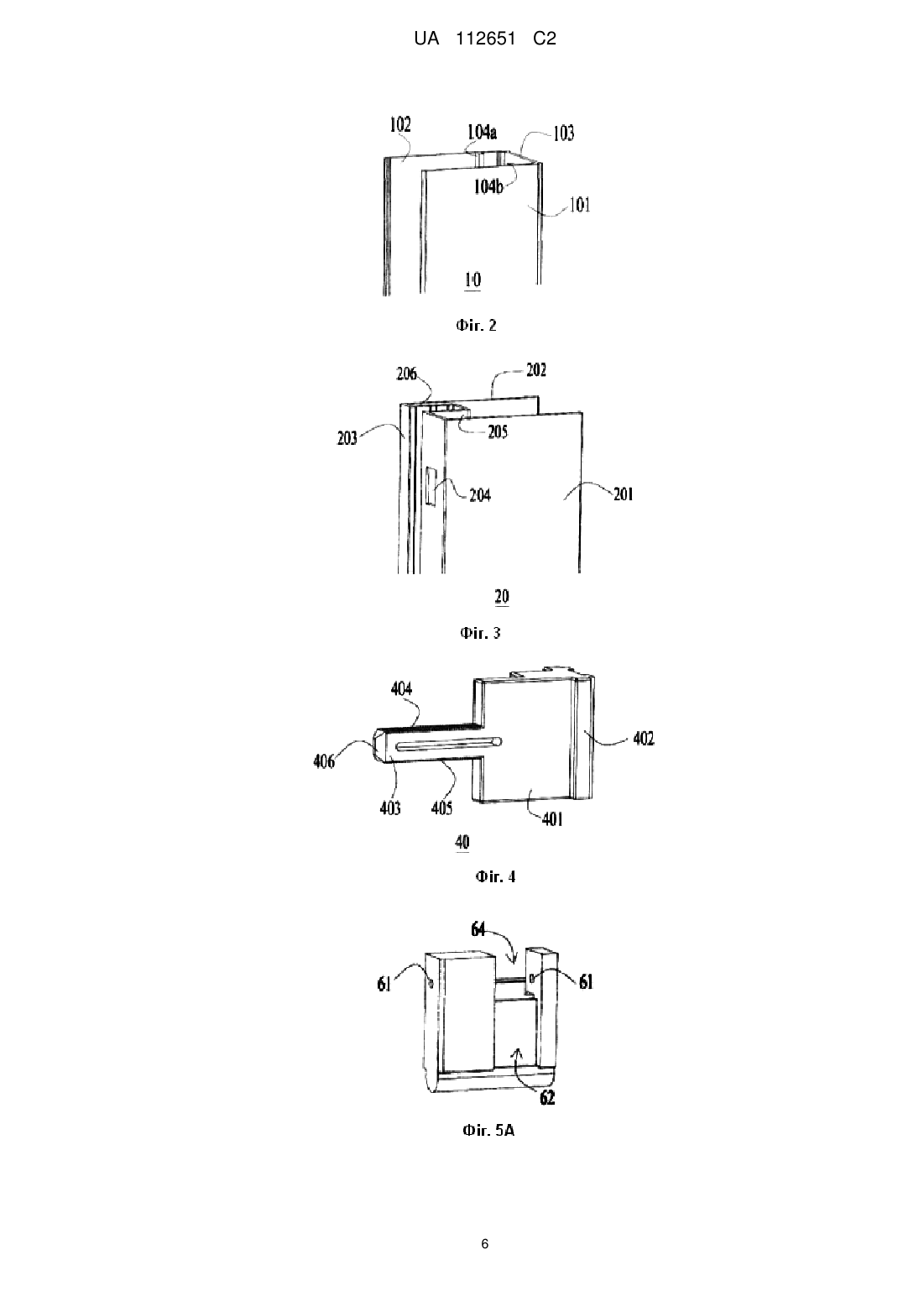

Реферат: Винахід належить до галузі душових дверей, зокрема до конструкції для встановлення та регулювання нерухомої рами та рухомої рами душових дверей. Відповідно до винаходу вузол душових дверей містить нерухому раму, рухомому раму, що містить вікно, верхню раму та регулювальний вузол. Регулювальний вузол додатково містить регулювальний блок і закріплювальний блок. Регулювальний блок розташований між нерухомою рамою та рухомою рамою і щонайменше частково розташований у нерухомій рамі, та регулювальний блок додатково містить подовжену частину, на поверхні якої розташований перший зчіпний елемент. Закріплювальний блок розташований у верхній рамі та містить ексцентриковий обертальний блок, що містить другий зчіпний елемент і базову.частину, що містить прохід для розташування подовженої частини. Ексцентриковий обертальний блок виконаний з можливістю обертання навколо базової частини. UA 112651 C2 (12) UA 112651 C2 UA 112651 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід належить до вузла душових дверей та, зокрема, конструкції для встановлення та регулювання нерухомої рами та рухомої рами душових дверей. Зазвичай душові двері завжди встановлюють, виконуючи висвердлення в нерухомій рамі та рухомій рамі, а потім, використовуючи гвинти для їх закріплення, на поверхні стінки. Проте процес встановлення є дуже незручним для спеціалістів і потребує багато часу. Більш того, свердління може спричинити пошкодження або подряпини на поверхні рам, виконаних, наприклад, з алюмінію або його сплавів, а в найгірших випадках свердління може спричинити руйнування душових дверей. Однією задачею даного винаходу є надання вузлу душових дверей простої конструкції, встановлення якої є зручним та швидким без свердління отворів в процесі встановлення. Для вирішення цієї задачі пропонується вузол душових дверей, який містить нерухому раму, рухому раму, що містить вікно, верхню раму та регулювальний вузол. Регулювальний вузол додатково містить регулювальний блок і закріплювальний блок. Регулювальний блок розташований між нерухомою рамою та рухомою рамою і щонайменше частково розташований у нерухомій рамі, при цьому регулювальний блок додатково містить подовжену частину, на поверхні якої розташований перший зчіпний елемент. Закріплювальний блок розташований у верхній рамі та містить ексцентриковий обертальний блок, що містить другий зчіпний елемент та базову частину, що містить прохід для розташування подовженої частини. Ексцентриковий обертальний блок виконаний з можливістю обертання навколо базової частини. В одному варіанті здійснення верхня рама містить отвір, в який щонайменше частково вбудований закріплювальний блок. Бажано, верхня рама містить ходовий паз, і, відповідно, закріплювальний блок містить ходову рейку, таку, щоб закріплювальний блок міг плавно входити до верхньої рами уздовж ходового паза та розташовуватися у верхній рамі. В одному варіанті здійснення рухома рама містить наскрізний отвір, а верхня рама містить щонайменше один відповідний отвір під гвинт, так щоб верхня рама, закріплювальний блок і рухома рама встановлювалися разом кріпильним елементом через отвір під гвинт і наскрізний отвір. В одному варіанті здійснення ексцентриковий обертальний блок містить штовхальну частину та ручку, перпендикулярну штовхальній частині, а другий зчіпний елемент розташований на зовнішній поверхні штовхальної частини. Бажано, щоб другий зчіпний елемент був розташований на поверхні штовхальної частини суміжно з ручкою. В одному варіанті здійснення проміжок виконаний на кінці ручки, віддаленому від штовхальної частини. В одному варіанті здійснення базова частина містить западину для розташування ексцентрикового обертального блока. В одному варіанті здійснення перший отвір під штифт розташований на стінці западини, і, відповідно, другий отвір під штифт розташований на штовхальній частині ексцентрикового обертального блока, причому ексцентриковий обертальний блок виконаний з можливістю обертання навколо базової частини на штифті. В одному варіанті здійснення нерухома рама містить напрямний паз, і регулювальний блок містить фланець, так щоб надавалась можливість розташування регулювального блока у нерухомій рамі. В додатковому варіанті здійснення регулювальний блок містить регулювальну частину, що містить подовжену частину та перетинку, і закріплювальну частину, що містить основу, бічну стінку, яка видається вертикально від основи, та еластичний елемент, з'єднаний з бічною стінкою, при цьому між еластичним елементом та основою утворена відкрита камера, при цьому перетинка може бути вставлена у камеру при стисканні еластичного елемента перетинкою таким чином, що закріплювальна частина та регулювальна частина були з'єднані між собою. Вузол душових дверей згідно з даним винаходом містить прості конструкції та є зручним і швидким для встановлення без свердління отворів в процесі встановлення. Між тим, даний винахід може забезпечити задовільний зовнішній вигляд та якість виробів, тому що немає потреби висвердлювати отвори на поверхні рам, виконаних, наприклад, з алюмінію. Далі переваги та подробиці даного винаходу випливають з ілюстративних варіантів здійснення, описаних нижче, які ніяким чином не обмежують винахід, і з графічних матеріалів, на яких на фіг. 1 представлені головні компоненти ілюстративної душових дверей згідно з даним винаходом та просторові співвідношення між ними; на фіг. 2 представлений частковий детальний вигляд ілюстративної нерухомої рами; на фіг. 3 представлений частковий детальний вигляд ілюстративної рухомої рами; на фіг. 4 представлений структурний вигляд ілюстративного регулювального блока регулювального вузла; 1 UA 112651 C2 5 10 15 20 25 30 35 40 45 50 55 на фіг. 5А і 5В відповідно представлені різні вигляди у перспективі базової частини ілюстративного закріплювального блока; на фіг. 6А і 6В відповідно представлені різні вигляди в перспективі ексцентрикового обертального блока ілюстративного закріплювального блока; на фіг. 7А і 7В відповідно представлені різні вигляди в перспективі ілюстративної верхньої рами; на фіг. 8 представлений вигляд у частковому розрізі регулювального вузла, коли він закритий; на фіг. 9 представлений вигляд у частковому розрізі регулювального вузла, коли він відкритий; на фіг. 10 представлений вигляд регулювальної частини іншого ілюстративного регулювального блока; на фіг. 11 представлений вигляд закріплювальної частини регулювальних блоків, представлених на фіг. 10; на фіг. 12 представлений вигляд зверху закріплювальної частини, представленої на фіг. 11; на фіг. 13 представлений вигляд зверху регулювальної частини інших ілюстративних регулювальних блоків, коли вони з'єднані із закріплювальною частиною. Елементи, що не стосуються суті даного винаходу, пропущені для ясності, Термінологія даної заявки використовується лише з метою опису окремих варіантів здійснення і не має наміру обмежувати приклади варіантів здійснення винаходу. В контексті даної заявки форми однини іменників охоплюють також форми множини, якщо контекст чітко не вказує на інше. В контексті даної заявки терміни "та/або" включать усі та будь-які комбінації одного чи більше пов'язаних об'єктів списку. Далі буде зрозуміло, що терміни "містить", "який містить", "включає" та/або "який включає" у контексті даної заявки позначають наявність вказаних ознак, цілих чисел, етапів, операцій, елементів та/або компонентів, але не виключають наявності чи додавання одної чи більше інших ознак, цілих чисел, етапів, операцій, елементів, компонентів та/або їх груп. Приклад 1 Згідно з фіг. 1 ілюстративний вузол душових дверей, головним чином, містить нерухому раму 10, рухому раму 20, верхню раму 30, скляні двері (не показано) та регулювальний вузол. Вузол, головним чином, містить регулювальний блок 40 і закріплювальний блок 50, який містить базову частину 502 і ексцентриковий обертальний блок 504. Зокрема, згідно з фіг. 2 нерухома рама 10 містить дві поперечні пластинки та бічну пластинку 103, які разом створюють простір для розміщення регулювального блока 40. Перетинки 104а, 104b, які знаходяться навпроти одне одного, проходять, відповідно, від двох поперечних пластинок в бік простору, утворюючи напрямний паз разом з бічною пластинкою 103. Нерухома рама 10 може бути закріплена на стінці придатним чином. В цьому прикладі нерухома рама 10 закріплена на стінці кріпильним елементом, який проходить через отвір під гвинт (не показано), розташований в нерухомій рамі 10. Можливим є закріплення нерухомої рами на стінці іншими способами, наприклад, використовуючи клейкі речовини. Згідно з фіг. 4 регулювальний блок 40 містить головний корпус 401 і подовжену частину 403. Головний корпус 401 містить фланець 402 для вставлення в напрямний паз нерухомої рами 10, щоб з'єднувати регулювальний блок 40 з нерухомою рамою 10 рознімним чином. Подовжена частина 403 є в цілому перпендикулярною головному корпусу 401 і містить зубці 404, розташовані на верхній поверхні подовженої частини 403. Бажано, щоб зубці 404 були також розташовані на нижній поверхніподовженої частини 405 для покращення ефекту замикання, хоча для досягнення мети даного винаходу достатньо розташувати зубці 404 лише на верхній поверхні. В цьому прикладі скошений край 406 виконаний на кінці подовженої частини 403, віддаленому від головного корпусу 401, сприяючи вставленню подовженої частини 403 в прохід 63 закріплювального блока 50, що буде детальніше описано нижче. Згідно з фіг. 3 яка являє собою частковий детальний вигляд рухомої рами 20, причому рухома рама 20 складається з двох поперечних пластинок 201, 202 і бічної пластинки 203, що містить вікно 204. Подовжена частина 403 регулювального блока 40 проходить крізь вікно 204. В цьому прикладі бічна пластинка 203 містить лише одне вікно 204. Бічна пластинка 203 може мати більше вікон, якщо більше регулювальних блоків потрібно для використання, наприклад, два регулювальних блоки, відповідно розташованих зверху та знизу нерухомої рами. Частина бічної стінки 203 видається всередину, утворюючи простір 205 для розташування поперечної пластинки 101 нерухомої рами та подовженої частини 403, і простір 206 для розташування поперечної пластинки 102 нерухомої рами. В додатковому варіанті здійснення дві поперечні 2 UA 112651 C2 5 10 15 20 25 30 35 40 45 50 55 60 пластинки нерухомої рами можуть бути розташовані зовні поперечних пластинок рухомої рами, тобто дві поперечні пластинки рухомої рами оточені поперечними пластинками нерухомої рами. Згідно з фіг. 6, яка показує різні вигляди в перспективі ексцентрикового обертального блока 504 закріплювального блока 50, ексцентриковий обертальний блок 504 містить ручку 71 та штовхальну частину 72. Штовхальна частина 72 має в цілому форму циліндра, а ручка 71 розташована в тангенціальному напрямку штовхальної частини. Зубці 73, які з'єднані з зубцями 404 в закритому стані, розташовані на поверхні штовхальної частини 72. В цьому прикладі поверхня, на якій розташовані зубці 73, є не викривленою, а плоскою, що сприятиме тісному зчепленню зубців 404 із зубцями 73. Бажано, щоб зубці 73 були розташовані на поверхні штовхальної частини 72 суміжно з ручкою 71. Фіг. 5А та 5В відповідно показують різні вигляди в перспективі базової частини 502 закріплювального блока 50. Базова частина 502 містить западини 62 і 64, прохід 63 і ходову рейку 65. Западина 64 призначена для розташування штовхальної частини 72 ексцентрикового обертального блока 504, тоді як западина 62 призначена для розташування ручки 71. Отвори 61 під штифти виконані у двох стінках западини 64 навпроти одне одного, і отвір 75 під штифт виконаний у штовхальній частині 72. Базова частина 502 і ексцентриковий обертальний блок 504 з'єднані між собою штифтом (не показано) через отвори 61, 75 під штифти таким чином, щоб ексцентриковий обертальний блок 504 міг обертатися навколо штифта в просторі западини 62, 64. Прохід 63 для розташування подовженої частини 403 проходить через базову частину 502 в напрямку подовженої частини 403. В цьому прикладі довжина проходу 63 становить близько 5 см - 20 см. Для спеціаліста можливо регулювати внутрішній діаметр і довжину проходу. Прохід бажано містить поперечний розріз, який відповідає поперечному розрізу подовженої частини. Згідно з фіг. 7 верхня рама 30 містить ходовий паз 303 і отвір 304. Ходовий паз 303 призначений для з'єднання з ходовою рейкою 65 базової частини 502 таким чином, щоб закріплювальний блок 50 був з'єднаний з верхньою рамою 30. Отвір 304 призначений для розміщення частини базової частини 502 і перешкоджання вільного ковзання закріплювального блока 50 у верхній рамі. В цьому прикладі верхня рама 30 додатково містить два отвори 301 та 302 під гвинти, так що рухома рама 20, закріплювальний блок 50 і верхня рама 30 можна з'єднати між собою кріпильними елементами (наприклад, гвинтами) через отвори 301 і 302 під гвинти. Згідно з фіг. 8 ексцентриковий обертальний блок 504 знаходиться в закритому стані, коли ручка 71 знаходиться в положенні, як показано на фіг. 6(В), тобто, ручка є перпендикулярною площині, в якій перебувають зубці 404. Згідно з фіг. 9 ексцентриковий обертальний блок 504 знаходиться у відкритому стані, коли ручка 71 знаходиться в положенні, як показано на фіг. 6(А), тобто, ручка є паралельною площині, в якій перебувають зубці 404. В цьому прикладі проміжок 74 утворений на кінці ручки 71, віддаленому від штовхальної частини 72. Коли ексцентриковий обертальний блок 504 знаходиться в закритому стані, на ручку 71 може діяти сила, прикладена інструментом (наприклад, плоскою викруткою), вставленим в проміжок 74, змушуючи ручку 71 рухатися вгору, та кінець-кінцем докручуючи її у відкрите положення. У процесі встановлення регулювальний блок 40 встановлюють в нерухому раму 10 після того, як нерухому раму 10 закріплюють на стінці, а потім рухому раму 20, закріплювальний блок 50 і верхню раму 30 з'єднують між собою. Відносні положення нерухомої рами 10 та рухомої рами 20 регулюють для забезпечення проходження подовженої частини 403 через вікно 204 рухомої рами 20 для вставки в прохід 63. Коли всі компоненти знаходяться в бажаних положеннях, ручку 71 повертають донизу, і на подовжену частину штовхальної частини 72 діє сила із зачепленням зубців 73 із зубцями 404, і таким чином подовжена частина 403 тримається в межах проходу 63 без відносного руху між рухомою рамою 20 та нерухомою рамою 10. Ручка 71 може повертатися вгору, забезпечуючи вихід подовженої частини 403 з проходу 63, коли це потрібно. Приклад 2 Вузол душових дверей, описаний в прикладі 1, в цілому схожий на вузол душових дверей, описуваний в прикладі 2, за винятком з'єднання регулювального блока 40 з нерухомою рамою 10. В цьому прикладі згідно з фіг. 10-12 регулювальний блок 40 містить два залежні компоненти, регулювальну частину 42 та закріплювальну частину 44. Регулювальна частина 42 містить подовжену частину 423 та перетинку 425, а закріплювальна частина 44 містить основу 443 та бічну стінку 441, яка видається вертикально від основи 443. Два еластичні елементи, наприклад дві еластичні пластинки, надані на верхньому та нижньому кінцях одної сторони бічної стінки 441, віддалено від основи 443. Між еластичним елементом 445 та основою 443 утворена 3 UA 112651 C2 5 10 15 20 25 30 відкрита камера 446, що містить отвір 447. Коли еластичні елементи 445 притиснені перетинкою 425 регулювального блока 40, еластичні елементи 445 будуть деформуються таким чином, що перетинка 425 безперервно наближається до основи 443 і в результаті цього проштовхується в камеру 446 через отвір 447. Потім еластичні елементи 445 повертаються в початкові положення, діючи на перетинку 425, так що закріплювальна частина 44 та регулювальна частина 42 з'єднуються між собою (див. фіг. 13). В цьому прикладі згідно з фіг. 11 фланець 422 виконаний на основі 443 закріплювальної частини 44. Основа 443 може бути з'єднана з можливістю ковзання з перетинками 104а і 104b нерухомої рами 10 та бічної стінки 103, так щоб закріплювальна частина 44 з'єднувалася з нерухомою рамою 10. У процесі встановлення нерухому раму 10 закріплюють на стінці після того, як закріплювальну частину 44 регулювального блока 40 встановлюють в нерухому раму 10, а потім рухому раму 20, закріплювальний блок 50 і верхню раму 30 з'єднують між собою, і таким чином подовжена частина 423 регулювальної частини 42 регулювального блока 40 вставляють в прохід 63, так щоб можна було повернути ручку 71, досягаючи тісного зчеплення регулювальної частини 42 з рухомою рамою 20. Рухому раму 20 рухають в бік нерухомої рами 10, змінюючи відносні положення нерухомої рами 10 і рухомої рами 20. Еластичні елементи стискають перетинкою 425 регулювального блока 40, викликаючи деформацію еластичного елемента, так що перетинка 425 безперервно наближається до основи 443 і в результаті цього проштовхується в камері 446 через отвір 447. Потім еластичні елементи 445 повертаються в початкові положення, діючи на перетинку 425, так що закріплювальна частина 44 та регулювальна частина 42 з'єднуються між собою. Ручку 71 можна повернути знову, щоб зняти закритий стан, що потрібно для регулювання відносних положень нерухомої рами 10 і рухомої рами 20. Коли бажані відносні положення отримано, ручку 71 повертають донизу, досягаючи закритого стану. Слід розуміти, що різноманітні приклади варіантів здійснення було описано з посиланням на супровідні графічні матеріали, на яких показані лише деякі приклади варіантів здійснення. Проте даний винахід може бути втілений у багатьох альтернативних формах і не має тлумачитися як обмежений лише ілюстративними варіантами здійснення, викладеними в даній заявці. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Вузол душових дверей, який містить: нерухому раму, рухому раму, яка містить вікно, верхню раму та регулювальний вузол, який містить регулювальний блок, розташований між нерухомою рамою та рухомою рамою та щонайменше частково розташовуваний у нерухомій рамі, причому регулювальний блок містить подовжену частину, на поверхні якої розташований перший зчіпний елемент, та закріплювальний блок, розташовуваний у верхній рамі, та який містить ексцентриковий обертальний блок, який містить другий зчіпний елемент і базову частину, яка містить прохід для розміщення подовженої частини, причому ексцентриковий обертальний блок виконаний з можливістю обертання навколо базової частини. 2. Вузол душових дверей за п. 1, який відрізняється тим, що верхня рама містить отвір, в який закріплювальний блок є щонайменше частково вбудованим. 3. Вузол душових дверей за п. 1, який відрізняється тим, що верхня рама містить ходовий паз, і, відповідно, закріплювальний блок містить ходову рейку, так що закріплювальний блок може плавно входити у верхню раму уздовж ходового паза та розташовуватись у верхній рамі. 4. Вузол душових дверей за п. 1, який відрізняється тим, що ексцентриковий обертальний блок містить штовхальну частину та ручку, в цілому перпендикулярну штовхальній частині, та другий зчіпний елемент, розташований на зовнішній поверхні штовхальної частини. 5. Вузол душових дверей за п. 4, який відрізняється тим, що другий зчіпний елемент розташований на поверхні штовхальної частини суміжно з ручкою. 6. Вузол душових дверей за п. 4, який відрізняється тим, що проміжок утворений на кінці ручки, віддаленому від штовхальної частини. 7. Вузол душових дверей за п. 1, який відрізняється тим, що базова частина містить западину для розташування ексцентрикового обертального блока. 4 UA 112651 C2 5 10 8. Вузол душових дверей за п. 7, який відрізняється тим, що перший отвір під штифт розташований на стінці западини, та відповідно другий отвір під штифт розташований на штовхальній частині ексцентрикового обертального блока, причому ексцентриковий обертальний блок виконаний з можливістю обертання навколо базової частини на штифті. 9. Вузол душових дверей за п. 1, який відрізняється тим, що нерухома рама містить напрямний паз, і регулювальний блок містить фланець, так що регулювальний блок може бути розташований у нерухомій рамі. 10. Вузол душових дверей за п. 1, який відрізняється тим, що регулювальний блок містить регулювальну частину, яка містить подовжену частину та перетинку, і закріплювальну частину, яка містить основу, бічну стінку, яка вертикально видається від основи, та еластичний елемент, з'єднаний з бічною стінкою, та відкрита камера утворена між еластичним елементом та основою, де перетинка може бути вставлена у камеру, коли еластичний елемент стиснуто перетинкою, так що закріплювальна частина та регулювальна частина з'єднані між собою. 5 UA 112651 C2 6 UA 112651 C2 7 UA 112651 C2 8 UA 112651 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
