Спосіб механічної корекції нігтьової пластини

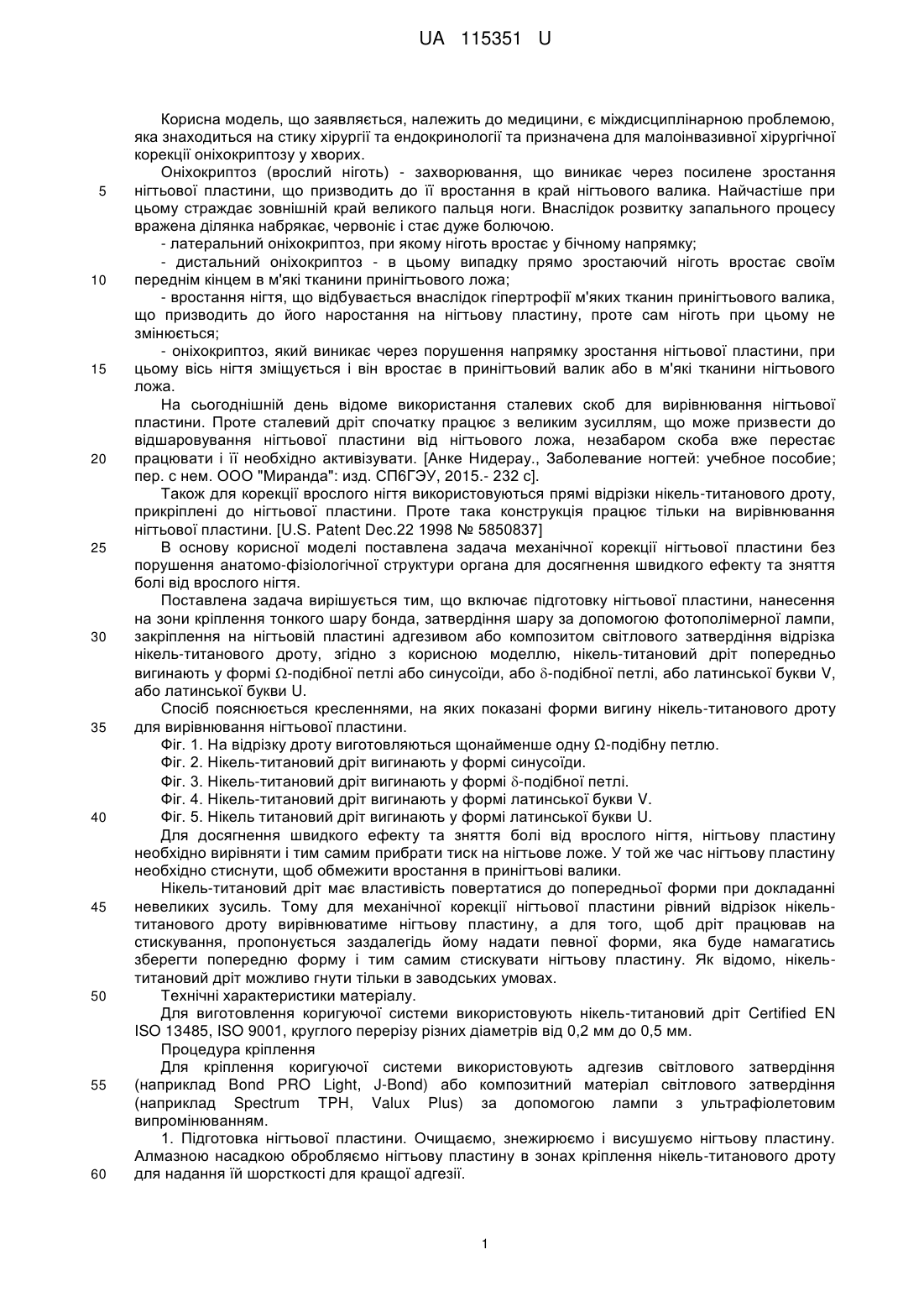

Реферат: UA 115351 U UA 115351 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до медицини, є міждисциплінарною проблемою, яка знаходиться на стику хірургії та ендокринології та призначена для малоінвазивної хірургічної корекції оніхокриптозу у хворих. Оніхокриптоз (врослий ніготь) - захворювання, що виникає через посилене зростання нігтьової пластини, що призводить до її вростання в край нігтьового валика. Найчастіше при цьому страждає зовнішній край великого пальця ноги. Внаслідок розвитку запального процесу вражена ділянка набрякає, червоніє і стає дуже болючою. - латеральний оніхокриптоз, при якому ніготь вростає у бічному напрямку; - дистальний оніхокриптоз - в цьому випадку прямо зростаючий ніготь вростає своїм переднім кінцем в м'які тканини принігтьового ложа; - вростання нігтя, що відбувається внаслідок гіпертрофії м'яких тканин принігтьового валика, що призводить до його наростання на нігтьову пластину, проте сам ніготь при цьому не змінюється; - оніхокриптоз, який виникає через порушення напрямку зростання нігтьової пластини, при цьому вісь нігтя зміщується і він вростає в принігтьовий валик або в м'які тканини нігтьового ложа. На сьогоднішній день відоме використання сталевих скоб для вирівнювання нігтьової пластини. Проте сталевий дріт спочатку працює з великим зусиллям, що може призвести до відшаровування нігтьової пластини від нігтьового ложа, незабаром скоба вже перестає працювати і її необхідно активізувати. [Анке Нидерау., Заболевание ногтей: учебное пособие; пер. с нем. ООО "Миранда": изд. СП6ГЭУ, 2015.- 232 с]. Також для корекції врослого нігтя використовуються прямі відрізки нікель-титанового дроту, прикріплені до нігтьової пластини. Проте така конструкція працює тільки на вирівнювання нігтьової пластини. [U.S. Patent Dec.22 1998 № 5850837] В основу корисної моделі поставлена задача механічної корекції нігтьової пластини без порушення анатомо-фізіологічної структури органа для досягнення швидкого ефекту та зняття болі від врослого нігтя. Поставлена задача вирішується тим, що включає підготовку нігтьової пластини, нанесення на зони кріплення тонкого шару бонда, затвердіння шару за допомогою фотополімерної лампи, закріплення на нігтьовій пластині адгезивом або композитом світлового затвердіння відрізка нікель-титанового дроту, згідно з корисною моделлю, нікель-титановий дріт попередньо вигинають у формі -подібної петлі або синусоїди, або -подібної петлі, або латинської букви V, або латинської букви U. Спосіб пояснюється кресленнями, на яких показані форми вигину нікель-титанового дроту для вирівнювання нігтьової пластини. Фіг. 1. На відрізку дроту виготовляються щонайменше одну Ω-подібну петлю. Фіг. 2. Нікель-титановий дріт вигинають у формі синусоїди. Фіг. 3. Нікель-титановий дріт вигинають у формі -подібної петлі. Фіг. 4. Нікель-титановий дріт вигинають у формі латинської букви V. Фіг. 5. Нікель титановий дріт вигинають у формі латинської букви U. Для досягнення швидкого ефекту та зняття болі від врослого нігтя, нігтьову пластину необхідно вирівняти і тим самим прибрати тиск на нігтьове ложе. У той же час нігтьову пластину необхідно стиснути, щоб обмежити вростання в принігтьові валики. Нікель-титановий дріт має властивість повертатися до попередньої форми при докладанні невеликих зусиль. Тому для механічної корекції нігтьової пластини рівний відрізок нікельтитанового дроту вирівнюватиме нігтьову пластину, а для того, щоб дріт працював на стискування, пропонується заздалегідь йому надати певної форми, яка буде намагатись зберегти попередню форму і тим самим стискувати нігтьову пластину. Як відомо, нікельтитановий дріт можливо гнути тільки в заводських умовах. Технічні характеристики матеріалу. Для виготовлення коригуючої системи використовують нікель-титановий дріт Certified EN ISO 13485, ISO 9001, круглого перерізу різних діаметрів від 0,2 мм до 0,5 мм. Процедура кріплення Для кріплення коригуючої системи використовують адгезив світлового затвердіння (наприклад Bond PRO Light, J-Bond) або композитний матеріал світлового затвердіння (наприклад Spectrum TPH, Valux Plus) за допомогою лампи з ультрафіолетовим випромінюванням. 1. Підготовка нігтьової пластини. Очищаємо, знежирюємо і висушуємо нігтьову пластину. Алмазною насадкою обробляємо нігтьову пластину в зонах кріплення нікель-титанового дроту для надання їй шорсткості для кращої адгезії. 1 UA 115351 U 5 10 2. Наносимо на зони кріплення тонкий шар бонду LC Bonding і проводимо його затвердіння протягом 15 с з фотополімерною лампою. 3. Відрізаємо нікель-титановий дріт необхідної довжини. Закріплюємо коригуючу систему на нігтьовій пластині LC адгезивом або LC композитом за допомогою фотополімерної лампи. Новизна цього методу полягає в застосуванні для корекції врослого нігтя нікель-титанового дроту, зігнутого спеціальним чином в заводських умовах. Форма вигину нікель-титанового дроту забезпечує як вирівнювання, так і стискування нігтьової пластини, при цьому дія на нігтьову пластину проводиться м'яка, але з постійним зусиллям. Нігтьова пластина вирівнюється та стискується одночасно, що відразу зменшує біль та дає відчуття полегшення. Також ця методика ефективна і безпечна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб механічної корекції нігтьової пластини без порушення анатомо-фізіологічної структури органа, що включає підготовку нігтьової пластини, нанесення на зони кріплення тонкого шару бонда, затвердіння шару за допомогою фотополімерної лампи, закріплення на нігтьовій пластині адгезивом або композитом світлового затвердіння відрізка нікель-титанового дроту, який відрізняється тим, що нікель-титановий дріт попередньо вигинають у формі -подібної або -подібної петлі, або синусоїди, або латинської букви V, або латинської букви U. 2 UA 115351 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
