Пристрій для введення лікувального засобу

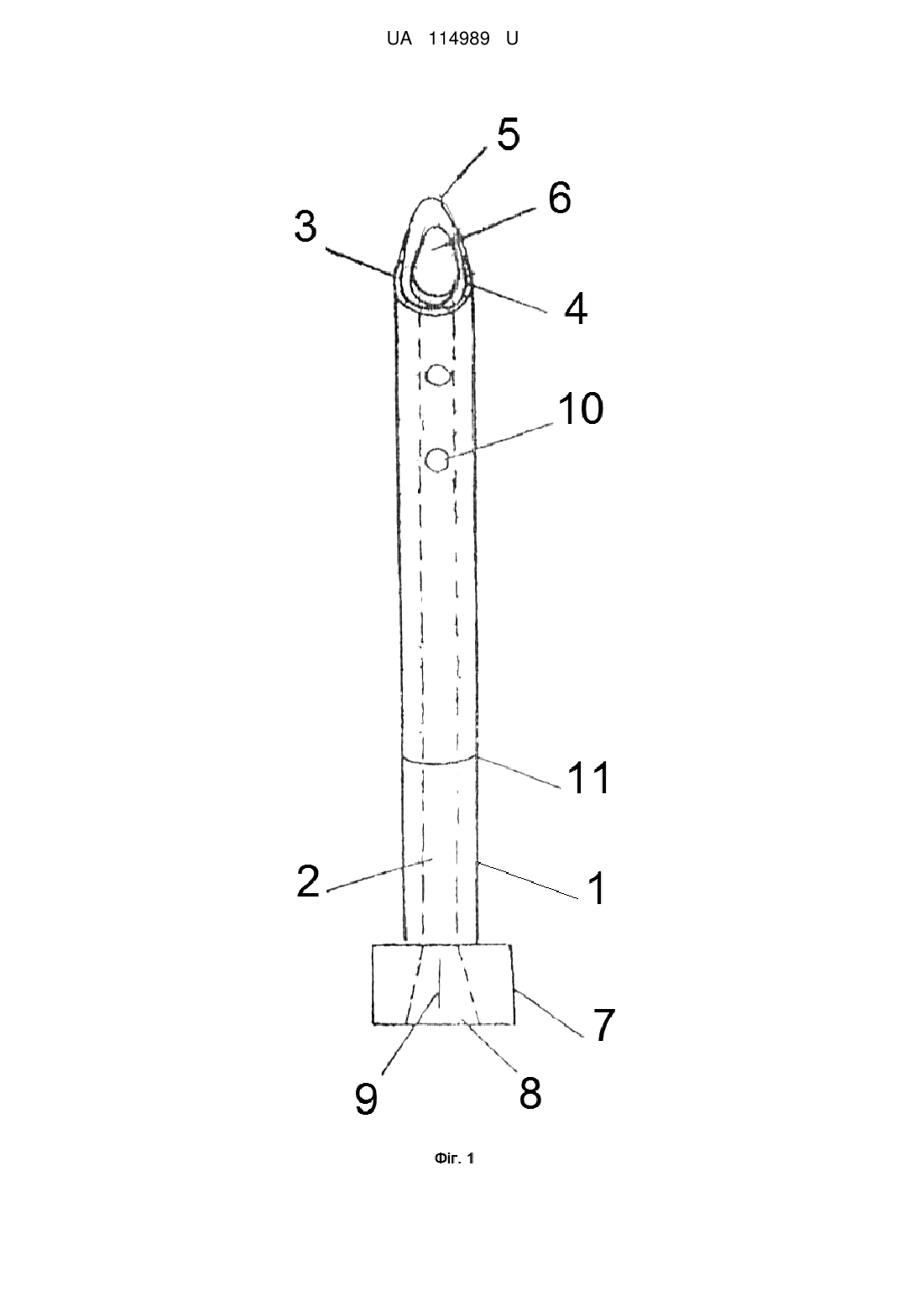

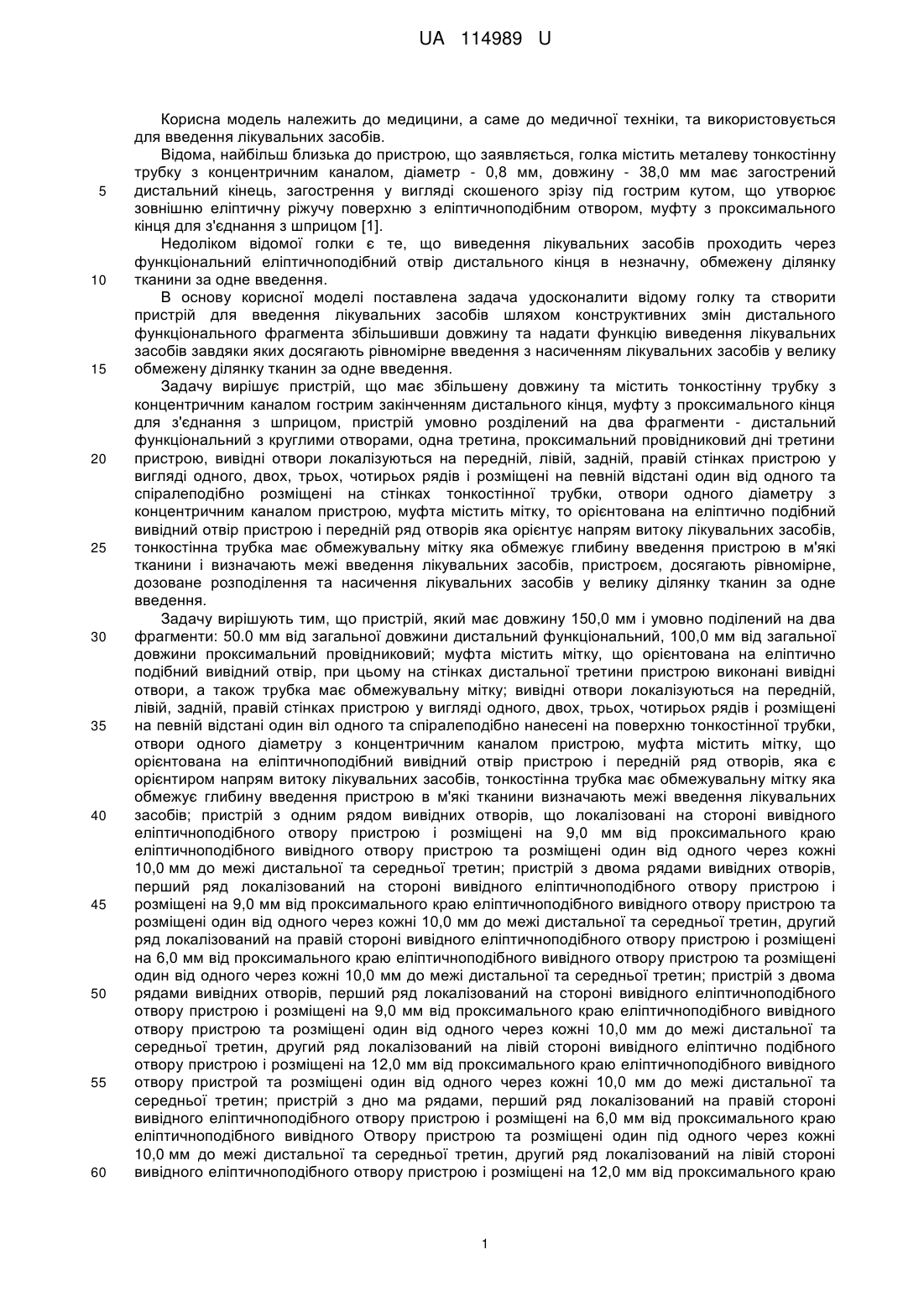

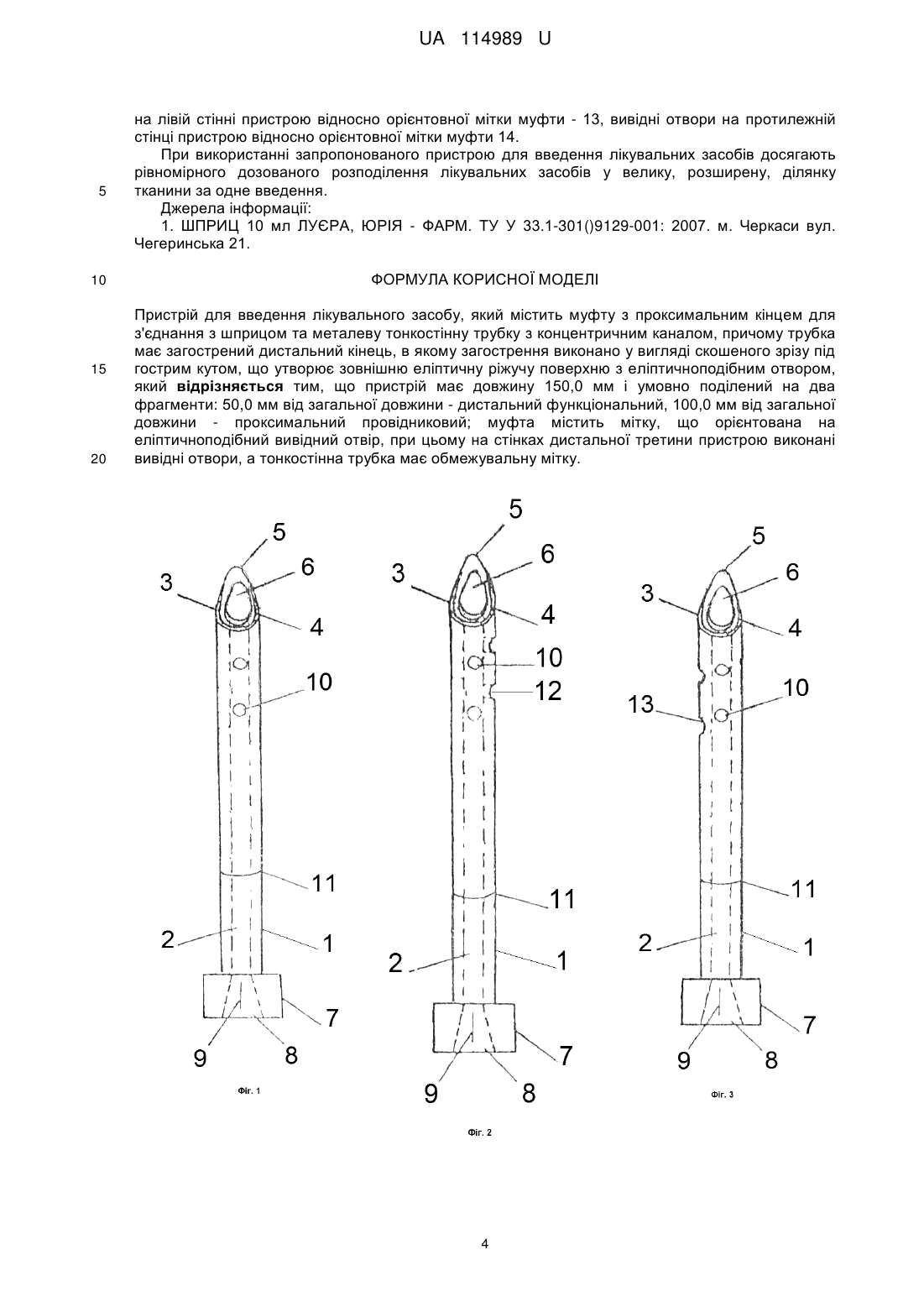

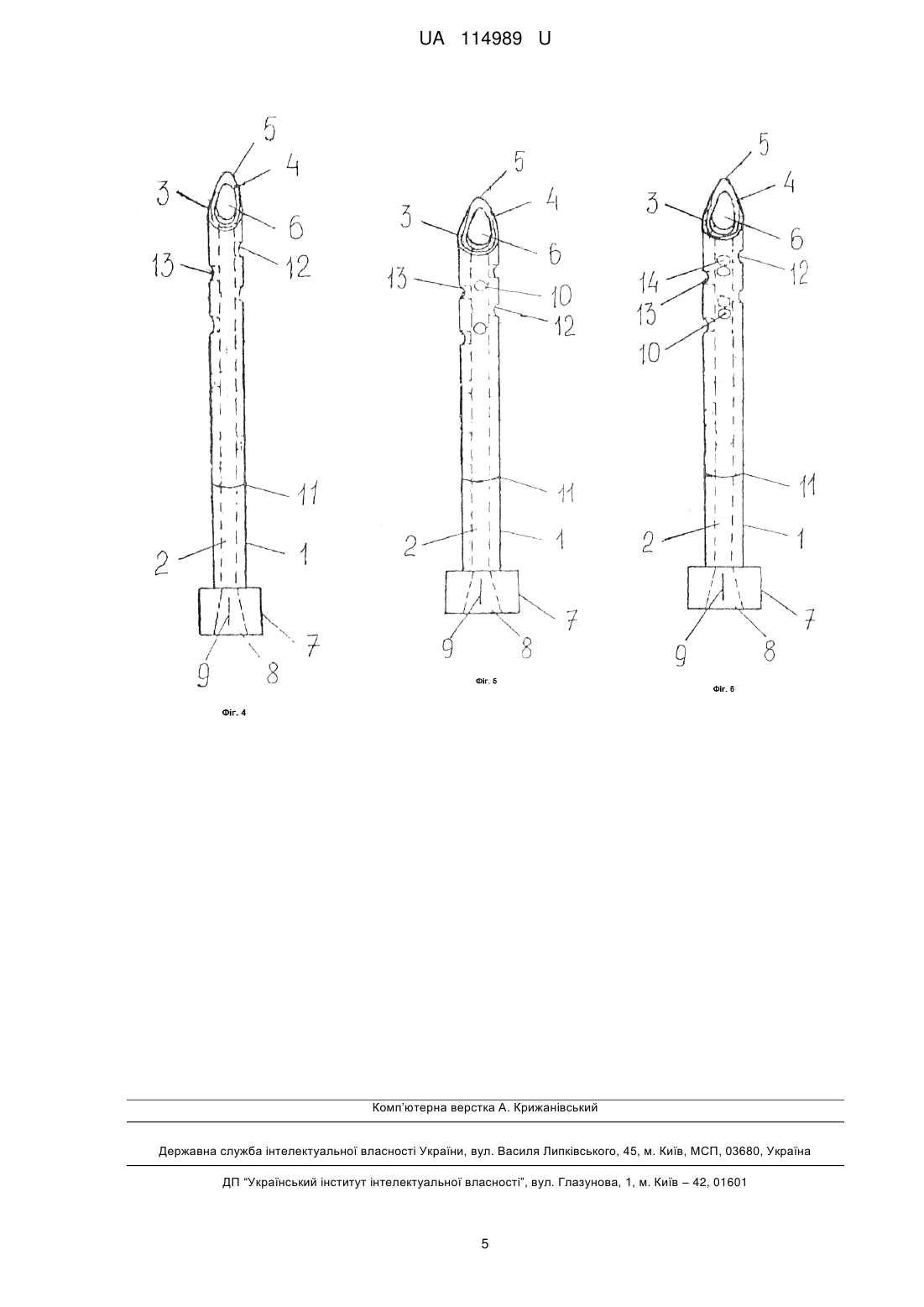

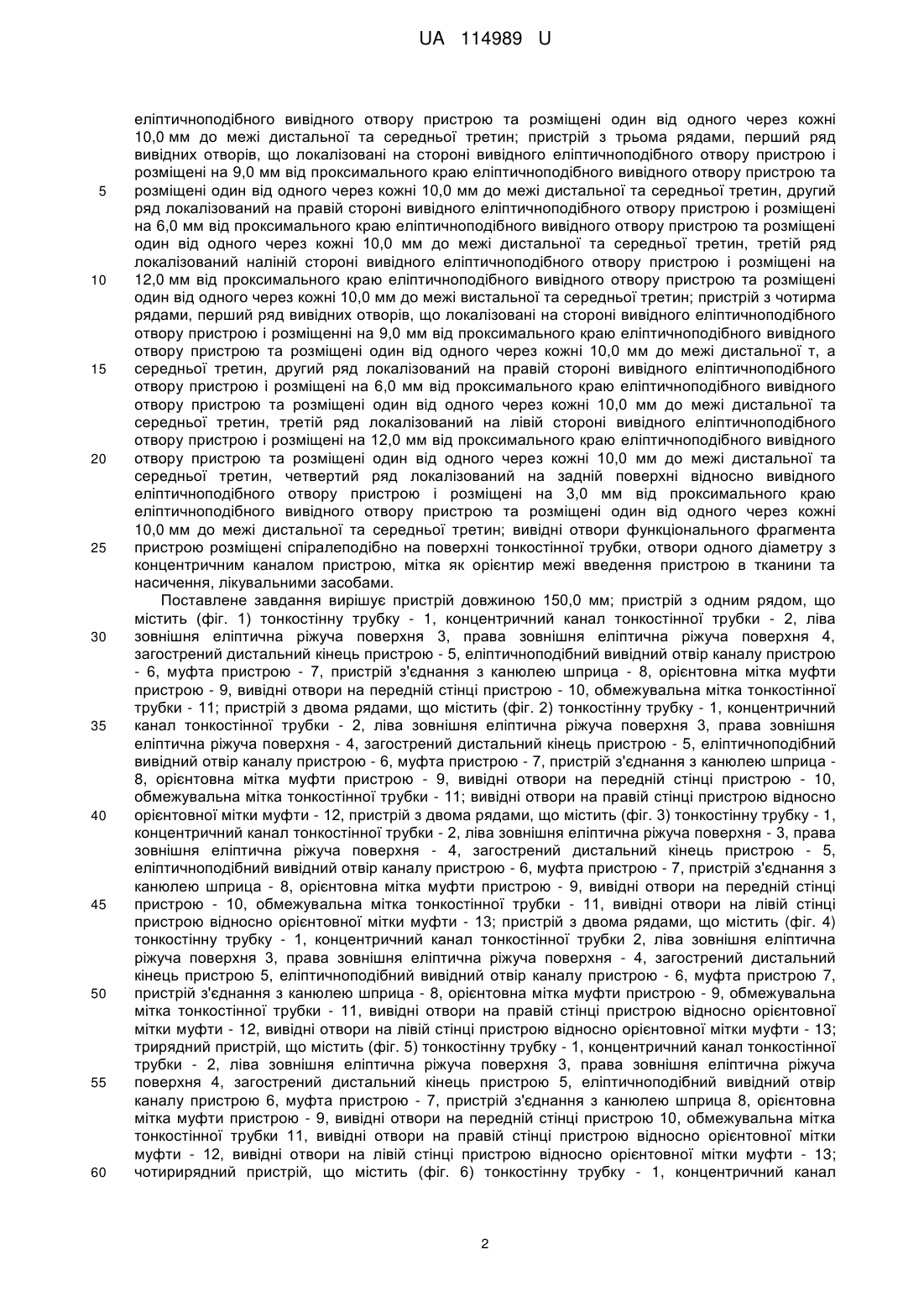

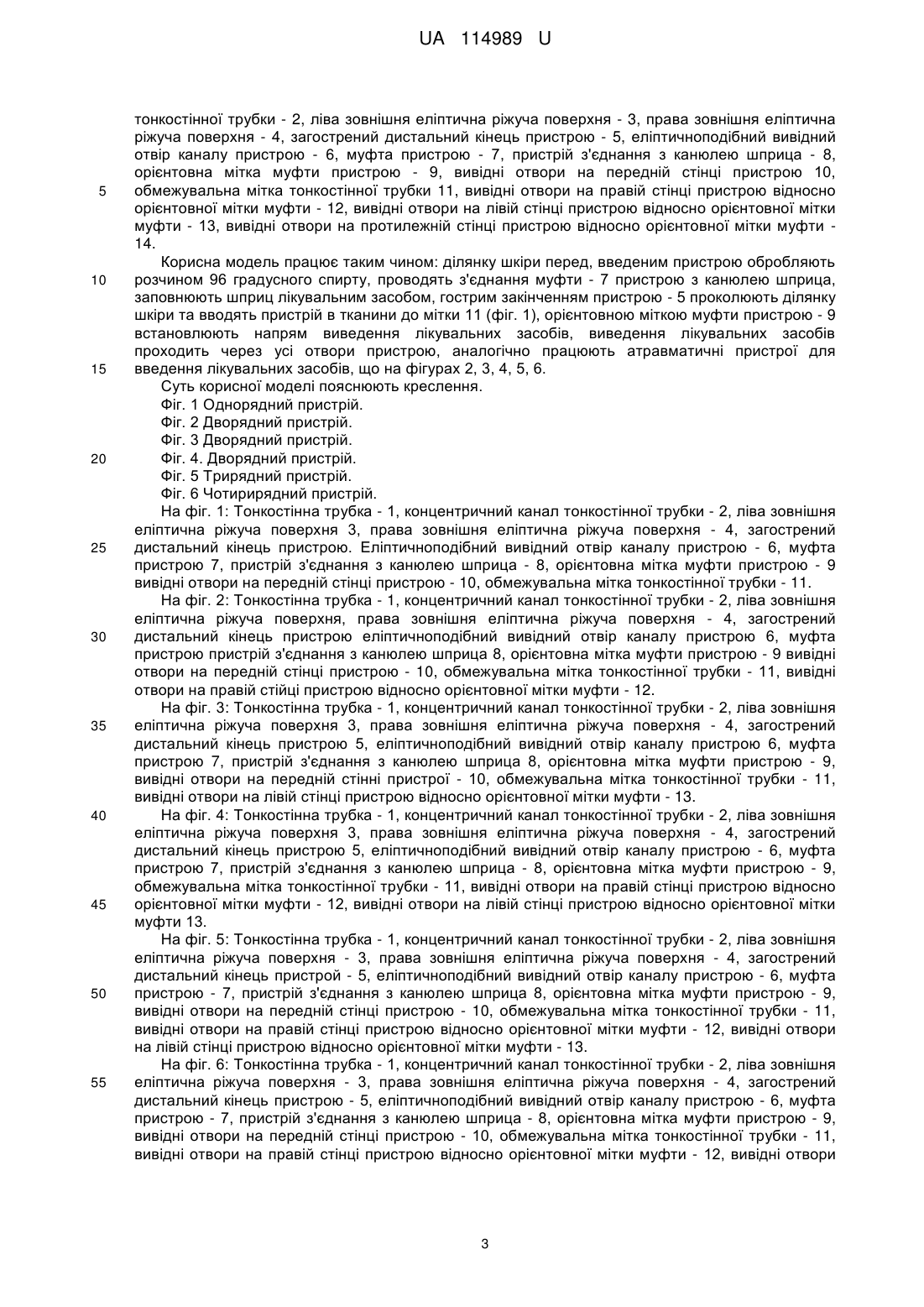

Реферат: Пристрій для введення лікувального засобу містить муфту з проксимальним кінцем для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом. Трубка має загострений дистальний кінець, в якому загострення виконано у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором. Пристрій має довжину 150,0 мм і умовно поділений на два фрагменти: 50,0 мм від загальної довжини - дистальний функціональний, 100,0 мм від загальної довжини - проксимальний провідниковий. Муфта містить мітку, що орієнтована на еліптичноподібний вивідний отвір. На стінках дистальної третини пристрою виконані вивідні отвори. Тонкостінна трубка має обмежувальну мітку. UA 114989 U (54) ПРИСТРІЙ ДЛЯ ВВЕДЕННЯ ЛІКУВАЛЬНОГО ЗАСОБУ UA 114989 U UA 114989 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для введення лікувальних засобів. Відома, найбільш близька до пристрою, що заявляється, голка містить металеву тонкостінну трубку з концентричним каналом, діаметр - 0,8 мм, довжину - 38,0 мм має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором, муфту з проксимального кінця для з'єднання з шприцом [1]. Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліптичноподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення. В основу корисної моделі поставлена задача удосконалити відому голку та створити пристрій для введення лікувальних засобів шляхом конструктивних змін дистального функціонального фрагмента збільшивши довжину та надати функцію виведення лікувальних засобів завдяки яких досягають рівномірне введення з насиченням лікувальних засобів у велику обмежену ділянку тканин за одне введення. Задачу вирішує пристрій, що має збільшену довжину та містить тонкостінну трубку з концентричним каналом гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання з шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами, одна третина, проксимальний провідниковий дні третини пристрою, вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один від одного та спіралеподібно розміщені на стінках тонкостінної трубки, отвори одного діаметру з концентричним каналом пристрою, муфта містить мітку, то орієнтована на еліптично подібний вивідний отвір пристрою і передній ряд отворів яка орієнтує напрям витоку лікувальних засобів, тонкостінна трубка має обмежувальну мітку яка обмежує глибину введення пристрою в м'які тканини і визначають межі введення лікувальних засобів, пристроєм, досягають рівномірне, дозоване розподілення та насичення лікувальних засобів у велику ділянку тканин за одне введення. Задачу вирішують тим, що пристрій, який має довжину 150,0 мм і умовно поділений на два фрагменти: 50.0 мм від загальної довжини дистальний функціональний, 100,0 мм від загальної довжини проксимальний провідниковий; муфта містить мітку, що орієнтована на еліптично подібний вивідний отвір, при цьому на стінках дистальної третини пристрою виконані вивідні отвори, а також трубка має обмежувальну мітку; вивідні отвори локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені на певній відстані один віл одного та спіралеподібно нанесені на поверхню тонкостінної трубки, отвори одного діаметру з концентричним каналом пристрою, муфта містить мітку, що орієнтована на еліптичноподібний вивідний отвір пристрою і передній ряд отворів, яка є орієнтиром напрям витоку лікувальних засобів, тонкостінна трубка має обмежувальну мітку яка обмежує глибину введення пристрою в м'які тканини визначають межі введення лікувальних засобів; пристрій з одним рядом вивідних отворів, що локалізовані на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин; пристрій з двома рядами вивідних отворів, перший ряд локалізований на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібноговивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин, другий ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин; пристрій з двома рядами вивідних отворів, перший ряд локалізований на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин, другий ряд локалізований на лівій стороні вивідного еліптично подібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрой та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин; пристрій з дно ма рядами, перший ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного Отвору пристрою та розміщені один під одного через кожні 10,0 мм до межі дистальної та середньої третин, другий ряд локалізований на лівій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю 1 UA 114989 U 5 10 15 20 25 30 35 40 45 50 55 60 еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин; пристрій з трьома рядами, перший ряд вивідних отворів, що локалізовані на стороні вивідного еліптичноподібного отвору пристрою і розміщені на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин, другий ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин, третій ряд локалізований наліній стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі вистальної та середньої третин; пристрій з чотирма рядами, перший ряд вивідних отворів, що локалізовані на стороні вивідного еліптичноподібного отвору пристрою і розміщенні на 9,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної т, а середньої третин, другий ряд локалізований на правій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 6,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин, третій ряд локалізований на лівій стороні вивідного еліптичноподібного отвору пристрою і розміщені на 12,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин, четвертий ряд локалізований на задній поверхні відносно вивідного еліптичноподібного отвору пристрою і розміщені на 3,0 мм від проксимального краю еліптичноподібного вивідного отвору пристрою та розміщені один від одного через кожні 10,0 мм до межі дистальної та середньої третин; вивідні отвори функціонального фрагмента пристрою розміщені спіралеподібно на поверхні тонкостінної трубки, отвори одного діаметру з концентричним каналом пристрою, мітка як орієнтир межі введення пристрою в тканини та насичення, лікувальними засобами. Поставлене завдання вирішує пристрій довжиною 150,0 мм; пристрій з одним рядом, що містить (фіг. 1) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня 3, права зовнішня еліптична ріжуча поверхня 4, загострений дистальний кінець пристрою - 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, обмежувальна мітка тонкостінної трубки - 11; пристрій з двома рядами, що містить (фіг. 2) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою - 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, обмежувальна мітка тонкостінної трубки - 11; вивідні отвори на правій стінці пристрою відносно орієнтовної мітки муфти - 12, пристрій з двома рядами, що містить (фіг. 3) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня - 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою - 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, обмежувальна мітка тонкостінної трубки - 11, вивідні отвори на лівій стінці пристрою відносно орієнтовної мітки муфти - 13; пристрій з двома рядами, що містить (фіг. 4) тонкостінну трубку - 1, концентричний канал тонкостінної трубки 2, ліва зовнішня еліптична ріжуча поверхня 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, обмежувальна мітка тонкостінної трубки - 11, вивідні отвори на правій стінці пристрою відносно орієнтовної мітки муфти - 12, вивідні отвори на лівій стінці пристрою відносно орієнтовної мітки муфти - 13; трирядний пристрій, що містить (фіг. 5) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня 3, права зовнішня еліптична ріжуча поверхня 4, загострений дистальний кінець пристрою 5, еліптичноподібний вивідний отвір каналу пристрою 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, обмежувальна мітка тонкостінної трубки 11, вивідні отвори на правій стінці пристрою відносно орієнтовної мітки муфти - 12, вивідні отвори на лівій стінці пристрою відносно орієнтовної мітки муфти - 13; чотирирядний пристрій, що містить (фіг. 6) тонкостінну трубку - 1, концентричний канал 2 UA 114989 U 5 10 15 20 25 30 35 40 45 50 55 тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня - 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою - 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою 10, обмежувальна мітка тонкостінної трубки 11, вивідні отвори на правій стінці пристрою відносно орієнтовної мітки муфти - 12, вивідні отвори на лівій стінці пристрою відносно орієнтовної мітки муфти - 13, вивідні отвори на протилежній стінці пристрою відносно орієнтовної мітки муфти 14. Корисна модель працює таким чином: ділянку шкіри перед, введеним пристрою обробляють розчином 96 градусного спирту, проводять з'єднання муфти - 7 пристрою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки 11 (фіг. 1), орієнтовною міткою муфти пристрою - 9 встановлюють напрям виведення лікувальних засобів, виведення лікувальних засобів проходить через усі отвори пристрою, аналогічно працюють атравматичні пристрої для введення лікувальних засобів, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснюють креслення. Фіг. 1 Однорядний пристрій. Фіг. 2 Дворядний пристрій. Фіг. 3 Дворядний пристрій. Фіг. 4. Дворядний пристрій. Фіг. 5 Трирядний пристрій. Фіг. 6 Чотирирядний пристрій. На фіг. 1: Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою. Еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці пристрою - 10, обмежувальна мітка тонкостінної трубки - 11. На фіг. 2: Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою еліптичноподібний вивідний отвір каналу пристрою 6, муфта пристрою пристрій з'єднання з канюлею шприца 8, орієнтовна мітка муфти пристрою - 9 вивідні отвори на передній стінці пристрою - 10, обмежувальна мітка тонкостінної трубки - 11, вивідні отвори на правій стійці пристрою відносно орієнтовної мітки муфти - 12. На фіг. 3: Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою 5, еліптичноподібний вивідний отвір каналу пристрою 6, муфта пристрою 7, пристрій з'єднання з канюлею шприца 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінні пристрої - 10, обмежувальна мітка тонкостінної трубки - 11, вивідні отвори на лівій стінці пристрою відносно орієнтовної мітки муфти - 13. На фіг. 4: Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, обмежувальна мітка тонкостінної трубки - 11, вивідні отвори на правій стінці пристрою відносно орієнтовної мітки муфти - 12, вивідні отвори на лівій стінці пристрою відносно орієнтовної мітки муфти 13. На фіг. 5: Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня - 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрой - 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, обмежувальна мітка тонкостінної трубки - 11, вивідні отвори на правій стінці пристрою відносно орієнтовної мітки муфти - 12, вивідні отвори на лівій стінці пристрою відносно орієнтовної мітки муфти - 13. На фіг. 6: Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва зовнішня еліптична ріжуча поверхня - 3, права зовнішня еліптична ріжуча поверхня - 4, загострений дистальний кінець пристрою - 5, еліптичноподібний вивідний отвір каналу пристрою - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці пристрою - 10, обмежувальна мітка тонкостінної трубки - 11, вивідні отвори на правій стінці пристрою відносно орієнтовної мітки муфти - 12, вивідні отвори 3 UA 114989 U 5 10 15 20 на лівій стінні пристрою відносно орієнтовної мітки муфти - 13, вивідні отвори на протилежній стінці пристрою відносно орієнтовної мітки муфти 14. При використанні запропонованого пристрою для введення лікувальних засобів досягають рівномірного дозованого розподілення лікувальних засобів у велику, розширену, ділянку тканини за одне введення. Джерела інформації: 1. ШПРИЦ 10 мл ЛУЄРА, ЮРІЯ - ФАРМ. ТУ У 33.1-301()9129-001: 2007. м. Черкаси вул. Чегеринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для введення лікувального засобу, який містить муфту з проксимальним кінцем для з'єднання з шприцом та металеву тонкостінну трубку з концентричним каналом, причому трубка має загострений дистальний кінець, в якому загострення виконано у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичноподібним отвором, який відрізняється тим, що пристрій має довжину 150,0 мм і умовно поділений на два фрагменти: 50,0 мм від загальної довжини - дистальний функціональний, 100,0 мм від загальної довжини - проксимальний провідниковий; муфта містить мітку, що орієнтована на еліптичноподібний вивідний отвір, при цьому на стінках дистальної третини пристрою виконані вивідні отвори, а тонкостінна трубка має обмежувальну мітку. 4 UA 114989 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
