Будівельний модуль та спосіб монтажу будівельних модулів

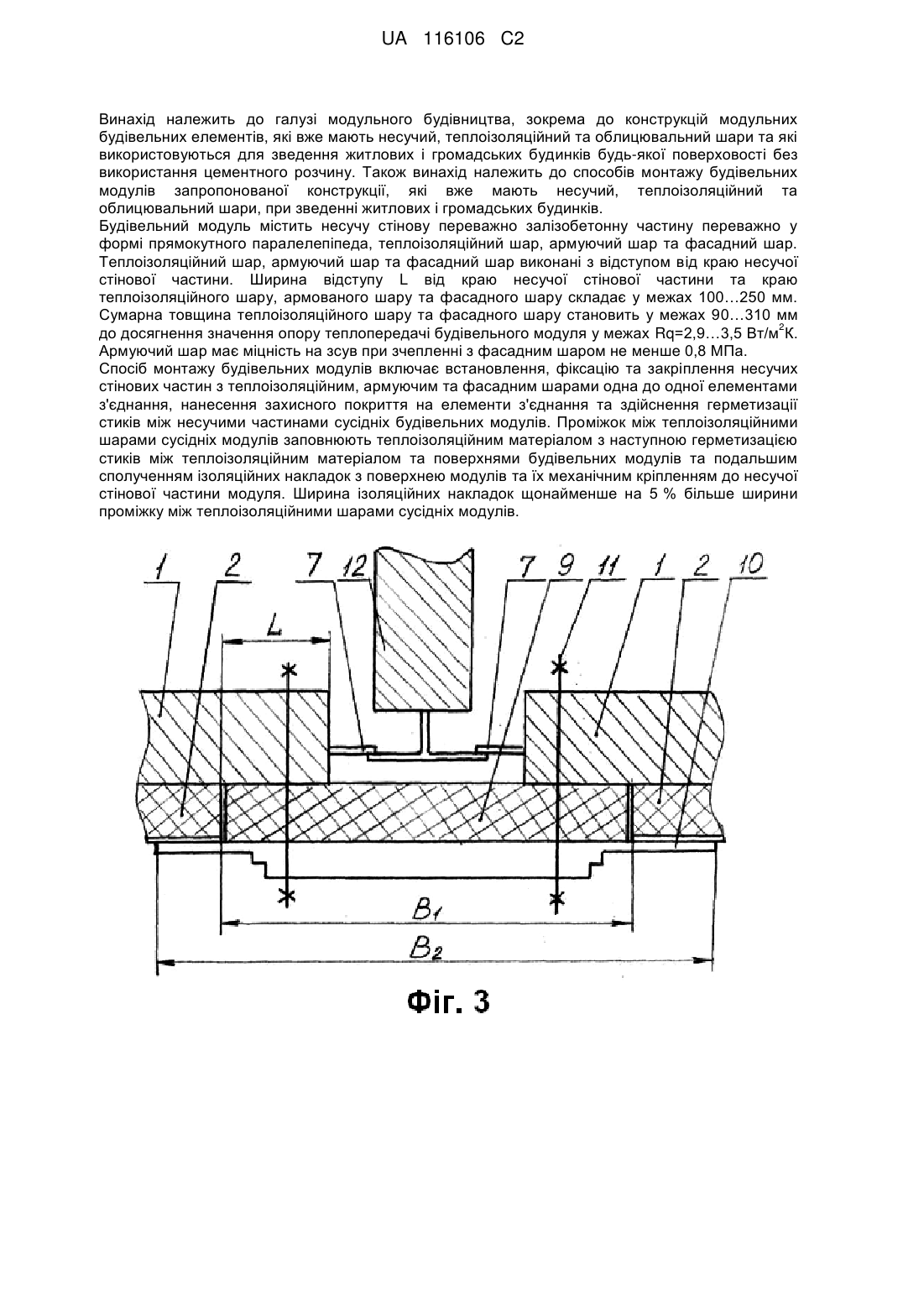

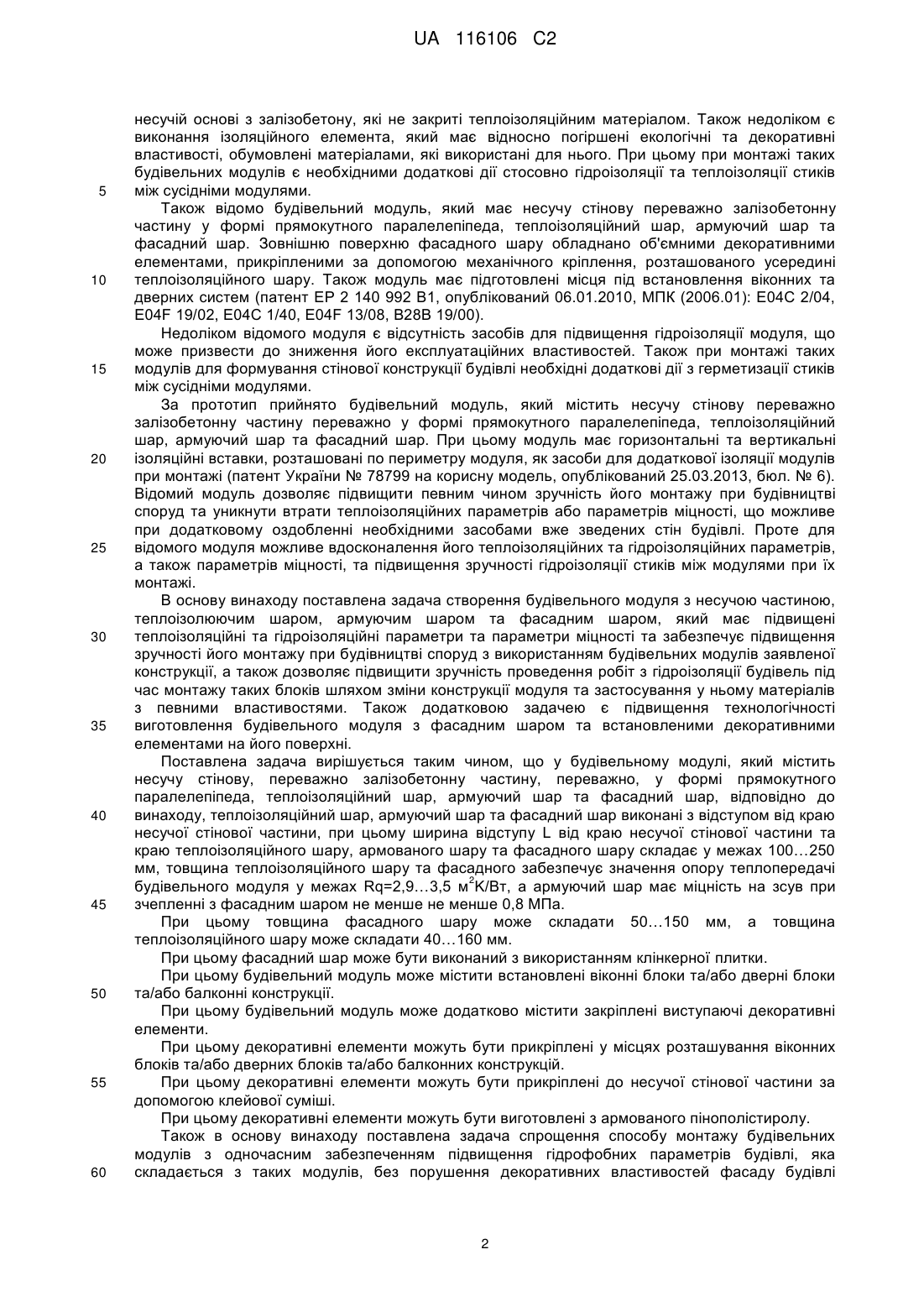

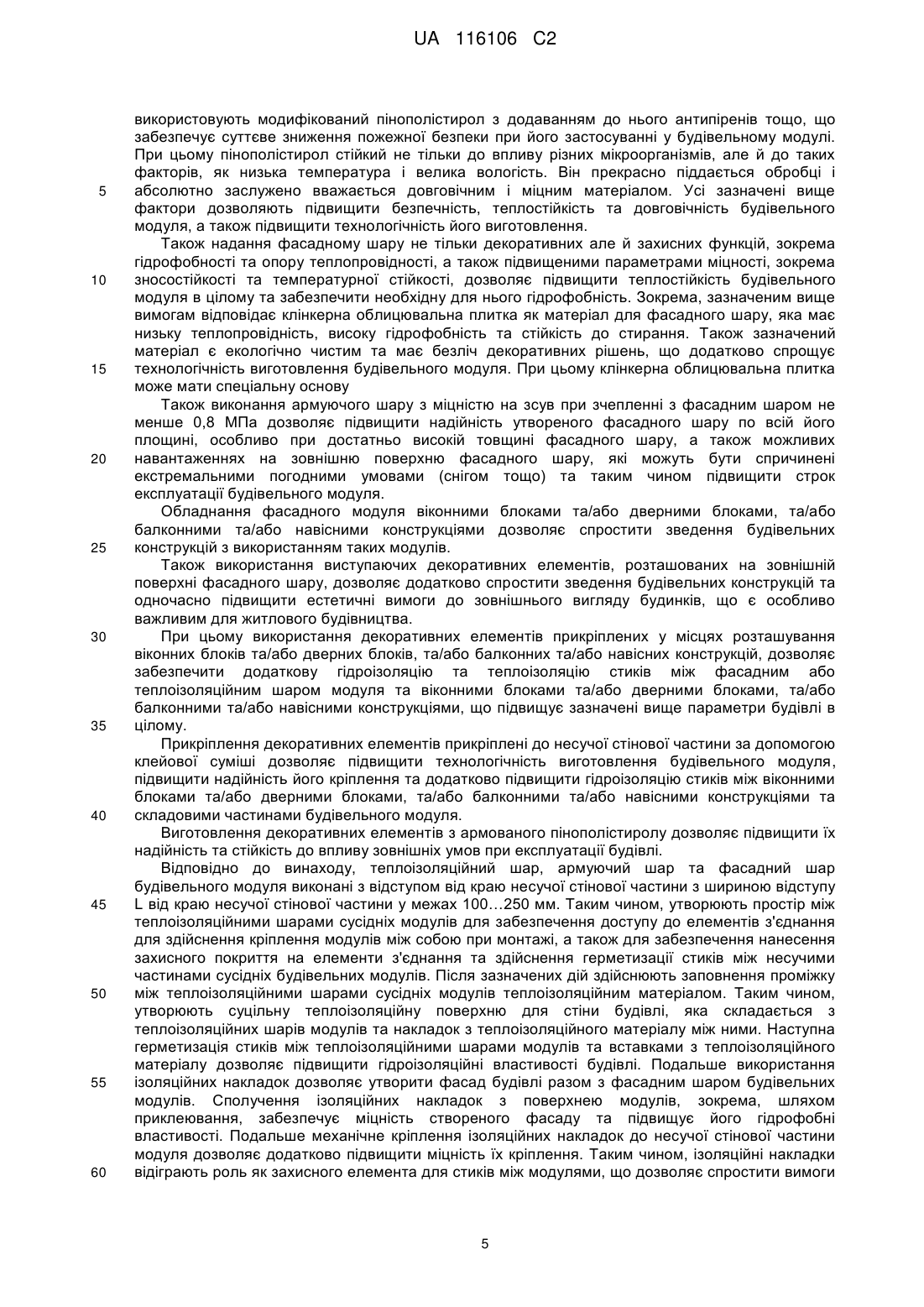

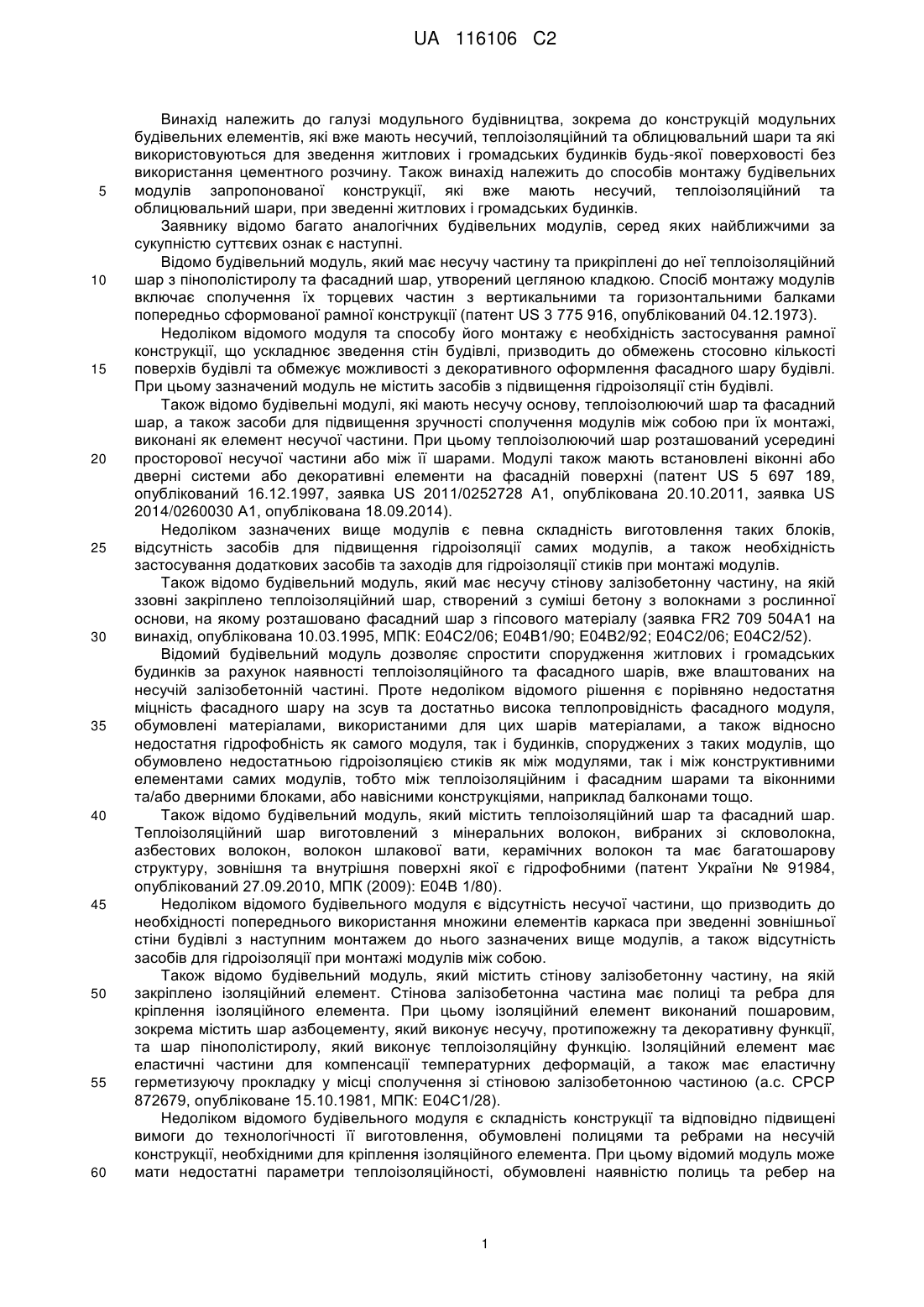

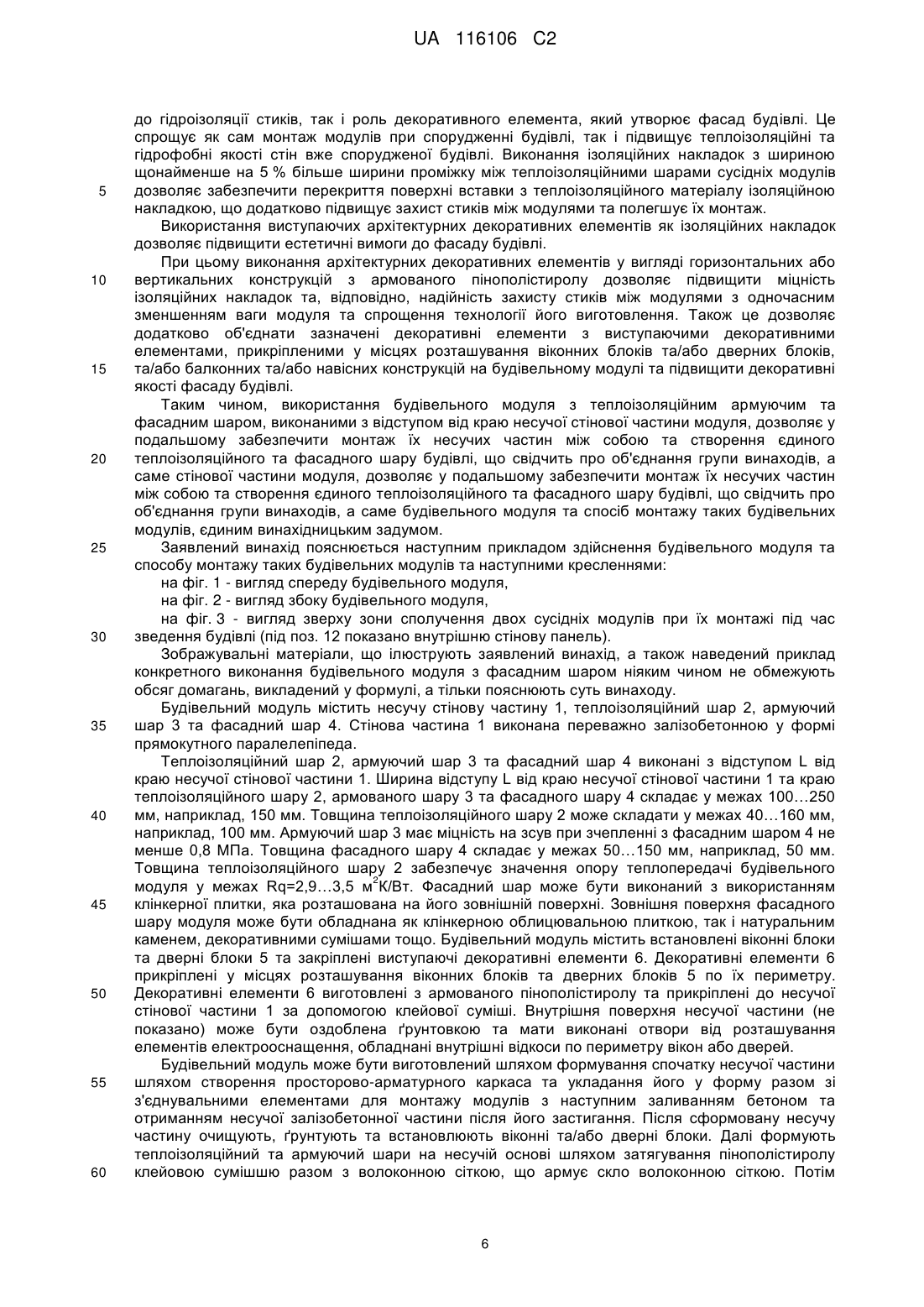

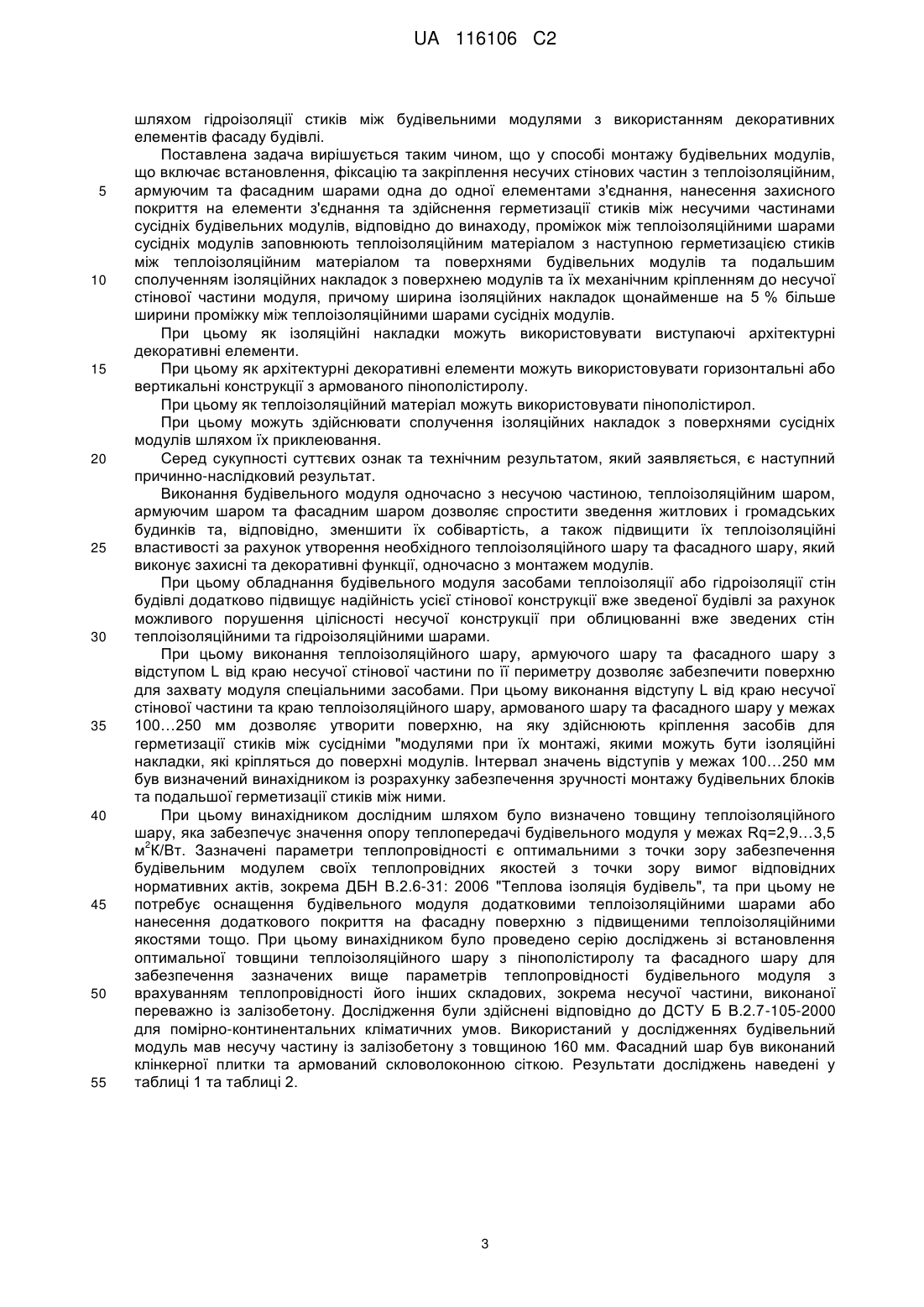

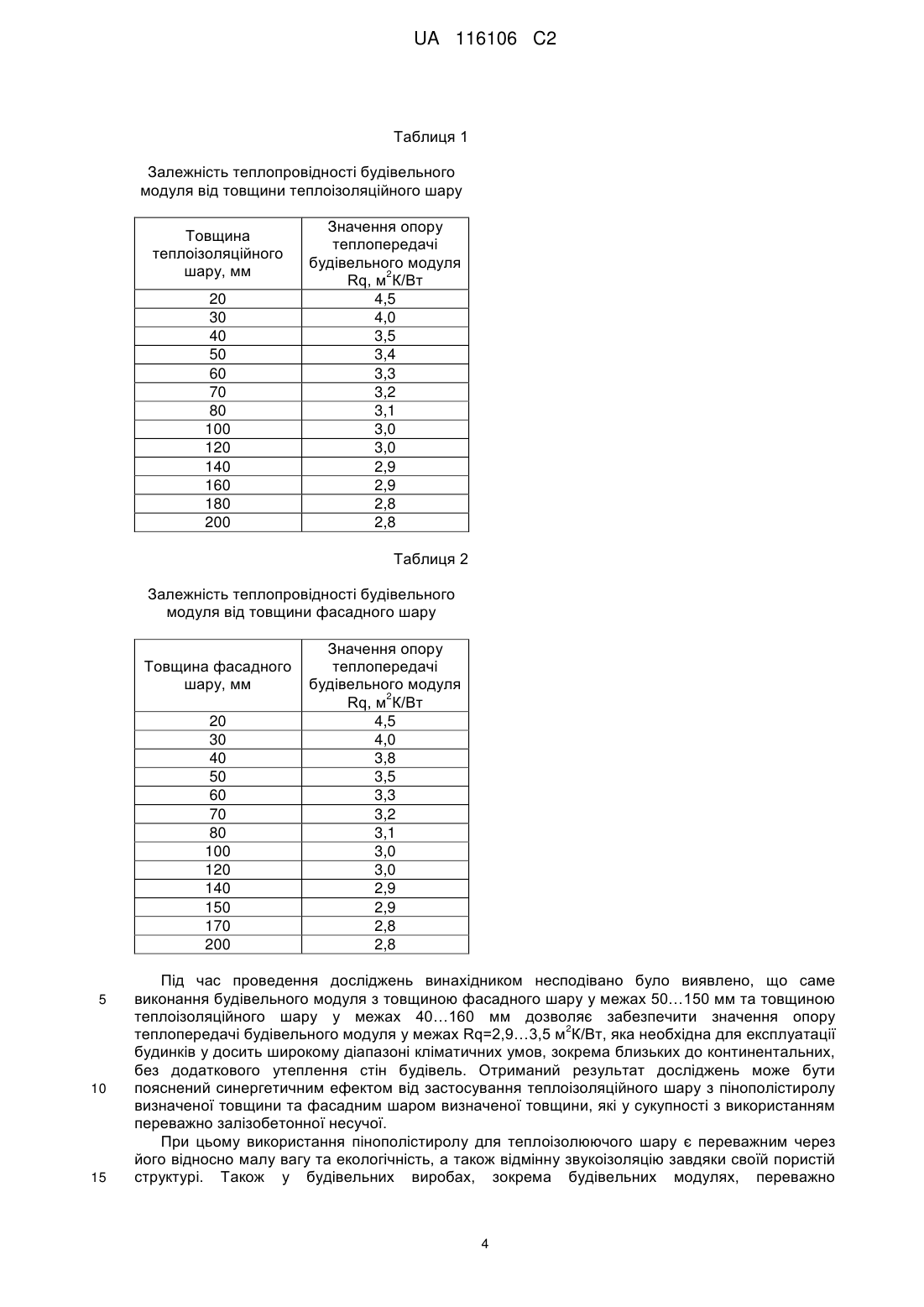

Реферат: UA 116106 C2 (12) UA 116106 C2 Винахід належить до галузі модульного будівництва, зокрема до конструкцій модульних будівельних елементів, які вже мають несучий, теплоізоляційний та облицювальний шари та які використовуються для зведення житлових і громадських будинків будь-якої поверховості без використання цементного розчину. Також винахід належить до способів монтажу будівельних модулів запропонованої конструкції, які вже мають несучий, теплоізоляційний та облицювальний шари, при зведенні житлових і громадських будинків. Будівельний модуль містить несучу стінову переважно залізобетонну частину переважно у формі прямокутного паралелепіпеда, теплоізоляційний шар, армуючий шар та фасадний шар. Теплоізоляційний шар, армуючий шар та фасадний шар виконані з відступом від краю несучої стінової частини. Ширина відступу L від краю несучої стінової частини та краю теплоізоляційного шару, армованого шару та фасадного шару складає у межах 100…250 мм. Сумарна товщина теплоізоляційного шару та фасадного шару становить у межах 90…310 мм 2 до досягнення значення опору теплопередачі будівельного модуля у межах Rq=2,9…3,5 Вт/м К. Армуючий шар має міцність на зсув при зчепленні з фасадним шаром не менше 0,8 МПа. Спосіб монтажу будівельних модулів включає встановлення, фіксацію та закріплення несучих стінових частин з теплоізоляційним, армуючим та фасадним шарами одна до одної елементами з'єднання, нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів. Проміжок між теплоізоляційними шарами сусідніх модулів заповнюють теплоізоляційним матеріалом з наступною герметизацією стиків між теплоізоляційним матеріалом та поверхнями будівельних модулів та подальшим сполученням ізоляційних накладок з поверхнею модулів та їх механічним кріпленням до несучої стінової частини модуля. Ширина ізоляційних накладок щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів. UA 116106 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі модульного будівництва, зокрема до конструкцій модульних будівельних елементів, які вже мають несучий, теплоізоляційний та облицювальний шари та які використовуються для зведення житлових і громадських будинків будь-якої поверховості без використання цементного розчину. Також винахід належить до способів монтажу будівельних модулів запропонованої конструкції, які вже мають несучий, теплоізоляційний та облицювальний шари, при зведенні житлових і громадських будинків. Заявнику відомо багато аналогічних будівельних модулів, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомо будівельний модуль, який має несучу частину та прикріплені до неї теплоізоляційний шар з пінополістиролу та фасадний шар, утворений цегляною кладкою. Спосіб монтажу модулів включає сполучення їх торцевих частин з вертикальними та горизонтальними балками попередньо сформованої рамної конструкції (патент US 3 775 916, опублікований 04.12.1973). Недоліком відомого модуля та способу його монтажу є необхідність застосування рамної конструкції, що ускладнює зведення стін будівлі, призводить до обмежень стосовно кількості поверхів будівлі та обмежує можливості з декоративного оформлення фасадного шару будівлі. При цьому зазначений модуль не містить засобів з підвищення гідроізоляції стін будівлі. Також відомо будівельні модулі, які мають несучу основу, теплоізолюючий шар та фасадний шар, а також засоби для підвищення зручності сполучення модулів між собою при їх монтажі, виконані як елемент несучої частини. При цьому теплоізолюючий шар розташований усередині просторової несучої частини або між її шарами. Модулі також мають встановлені віконні або дверні системи або декоративні елементи на фасадній поверхні (патент US 5 697 189, опублікований 16.12.1997, заявка US 2011/0252728 А1, опублікована 20.10.2011, заявка US 2014/0260030 А1, опублікована 18.09.2014). Недоліком зазначених вище модулів є певна складність виготовлення таких блоків, відсутність засобів для підвищення гідроізоляції самих модулів, а також необхідність застосування додаткових засобів та заходів для гідроізоляції стиків при монтажі модулів. Також відомо будівельний модуль, який має несучу стінову залізобетонну частину, на якій ззовні закріплено теплоізоляційний шар, створений з суміші бетону з волокнами з рослинної основи, на якому розташовано фасадний шар з гіпсового матеріалу (заявка FR2 709 504A1 на винахід, опублікована 10.03.1995, МПК: Е04С2/06; Е04В1/90; Е04В2/92; Е04С2/06; Е04С2/52). Відомий будівельний модуль дозволяє спростити спорудження житлових і громадських будинків за рахунок наявності теплоізоляційного та фасадного шарів, вже влаштованих на несучій залізобетонній частині. Проте недоліком відомого рішення є порівняно недостатня міцність фасадного шару на зсув та достатньо висока теплопровідність фасадного модуля, обумовлені матеріалами, використаними для цих шарів матеріалами, а також відносно недостатня гідрофобність як самого модуля, так і будинків, споруджених з таких модулів, що обумовлено недостатньою гідроізоляцією стиків як між модулями, так і між конструктивними елементами самих модулів, тобто між теплоізоляційним і фасадним шарами та віконними та/або дверними блоками, або навісними конструкціями, наприклад балконами тощо. Також відомо будівельний модуль, який містить теплоізоляційний шар та фасадний шар. Теплоізоляційний шар виготовлений з мінеральних волокон, вибраних зі скловолокна, азбестових волокон, волокон шлакової вати, керамічних волокон та має багатошарову структуру, зовнішня та внутрішня поверхні якої є гідрофобними (патент України № 91984, опублікований 27.09.2010, МПК (2009): Е04В 1/80). Недоліком відомого будівельного модуля є відсутність несучої частини, що призводить до необхідності попереднього використання множини елементів каркаса при зведенні зовнішньої стіни будівлі з наступним монтажем до нього зазначених вище модулів, а також відсутність засобів для гідроізоляції при монтажі модулів між собою. Також відомо будівельний модуль, який містить стінову залізобетонну частину, на якій закріплено ізоляційний елемент. Стінова залізобетонна частина має полиці та ребра для кріплення ізоляційного елемента. При цьому ізоляційний елемент виконаний пошаровим, зокрема містить шар азбоцементу, який виконує несучу, протипожежну та декоративну функції, та шар пінополістиролу, який виконує теплоізоляційну функцію. Ізоляційний елемент має еластичні частини для компенсації температурних деформацій, а також має еластичну герметизуючу прокладку у місці сполучення зі стіновою залізобетонною частиною (а.с. СРСР 872679, опубліковане 15.10.1981, МПК: Е04С1/28). Недоліком відомого будівельного модуля є складність конструкції та відповідно підвищені вимоги до технологічності її виготовлення, обумовлені полицями та ребрами на несучій конструкції, необхідними для кріплення ізоляційного елемента. При цьому відомий модуль може мати недостатні параметри теплоізоляційності, обумовлені наявністю полиць та ребер на 1 UA 116106 C2 5 10 15 20 25 30 35 40 45 50 55 60 несучій основі з залізобетону, які не закриті теплоізоляційним матеріалом. Також недоліком є виконання ізоляційного елемента, який має відносно погіршені екологічні та декоративні властивості, обумовлені матеріалами, які використані для нього. При цьому при монтажі таких будівельних модулів є необхідними додаткові дії стосовно гідроізоляції та теплоізоляції стиків між сусідніми модулями. Також відомо будівельний модуль, який має несучу стінову переважно залізобетонну частину у формі прямокутного паралелепіпеда, теплоізоляційний шар, армуючий шар та фасадний шар. Зовнішню поверхню фасадного шару обладнано об'ємними декоративними елементами, прикріпленими за допомогою механічного кріплення, розташованого усередині теплоізоляційного шару. Також модуль має підготовлені місця під встановлення віконних та дверних систем (патент ЕР 2 140 992 В1, опублікований 06.01.2010, МПК (2006.01): Е04С 2/04, E04F 19/02, Е04С 1/40, E04F 13/08, В28В 19/00). Недоліком відомого модуля є відсутність засобів для підвищення гідроізоляції модуля, що може призвести до зниження його експлуатаційних властивостей. Також при монтажі таких модулів для формування стінової конструкції будівлі необхідні додаткові дії з герметизації стиків між сусідніми модулями. За прототип прийнято будівельний модуль, який містить несучу стінову переважно залізобетонну частину переважно у формі прямокутного паралелепіпеда, теплоізоляційний шар, армуючий шар та фасадний шар. При цьому модуль має горизонтальні та вертикальні ізоляційні вставки, розташовані по периметру модуля, як засоби для додаткової ізоляції модулів при монтажі (патент України № 78799 на корисну модель, опублікований 25.03.2013, бюл. № 6). Відомий модуль дозволяє підвищити певним чином зручність його монтажу при будівництві споруд та уникнути втрати теплоізоляційних параметрів або параметрів міцності, що можливе при додатковому оздобленні необхідними засобами вже зведених стін будівлі. Проте для відомого модуля можливе вдосконалення його теплоізоляційних та гідроізоляційних параметрів, а також параметрів міцності, та підвищення зручності гідроізоляції стиків між модулями при їх монтажі. В основу винаходу поставлена задача створення будівельного модуля з несучою частиною, теплоізолюючим шаром, армуючим шаром та фасадним шаром, який має підвищені теплоізоляційні та гідроізоляційні параметри та параметри міцності та забезпечує підвищення зручності його монтажу при будівництві споруд з використанням будівельних модулів заявленої конструкції, а також дозволяє підвищити зручність проведення робіт з гідроізоляції будівель під час монтажу таких блоків шляхом зміни конструкції модуля та застосування у ньому матеріалів з певними властивостями. Також додатковою задачею є підвищення технологічності виготовлення будівельного модуля з фасадним шаром та встановленими декоративними елементами на його поверхні. Поставлена задача вирішується таким чином, що у будівельному модулі, який містить несучу стінову, переважно залізобетонну частину, переважно, у формі прямокутного паралелепіпеда, теплоізоляційний шар, армуючий шар та фасадний шар, відповідно до винаходу, теплоізоляційний шар, армуючий шар та фасадний шар виконані з відступом від краю несучої стінової частини, при цьому ширина відступу L від краю несучої стінової частини та краю теплоізоляційного шару, армованого шару та фасадного шару складає у межах 100…250 мм, товщина теплоізоляційного шару та фасадного забезпечує значення опору теплопередачі 2 будівельного модуля у межах Rq=2,9…3,5 м Κ/Вт, а армуючий шар має міцність на зсув при зчепленні з фасадним шаром не менше не менше 0,8 МПа. При цьому товщина фасадного шару може складати 50…150 мм, а товщина теплоізоляційного шару може складати 40…160 мм. При цьому фасадний шар може бути виконаний з використанням клінкерної плитки. При цьому будівельний модуль може містити встановлені віконні блоки та/або дверні блоки та/або балконні конструкції. При цьому будівельний модуль може додатково містити закріплені виступаючі декоративні елементи. При цьому декоративні елементи можуть бути прикріплені у місцях розташування віконних блоків та/або дверних блоків та/або балконних конструкцій. При цьому декоративні елементи можуть бути прикріплені до несучої стінової частини за допомогою клейової суміші. При цьому декоративні елементи можуть бути виготовлені з армованого пінополістиролу. Також в основу винаходу поставлена задача спрощення способу монтажу будівельних модулів з одночасним забезпеченням підвищення гідрофобних параметрів будівлі, яка складається з таких модулів, без порушення декоративних властивостей фасаду будівлі 2 UA 116106 C2 5 10 15 20 25 30 35 40 45 50 55 шляхом гідроізоляції стиків між будівельними модулями з використанням декоративних елементів фасаду будівлі. Поставлена задача вирішується таким чином, що у способі монтажу будівельних модулів, що включає встановлення, фіксацію та закріплення несучих стінових частин з теплоізоляційним, армуючим та фасадним шарами одна до одної елементами з'єднання, нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів, відповідно до винаходу, проміжок між теплоізоляційними шарами сусідніх модулів заповнюють теплоізоляційним матеріалом з наступною герметизацією стиків між теплоізоляційним матеріалом та поверхнями будівельних модулів та подальшим сполученням ізоляційних накладок з поверхнею модулів та їх механічним кріпленням до несучої стінової частини модуля, причому ширина ізоляційних накладок щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів. При цьому як ізоляційні накладки можуть використовувати виступаючі архітектурні декоративні елементи. При цьому як архітектурні декоративні елементи можуть використовувати горизонтальні або вертикальні конструкції з армованого пінополістиролу. При цьому як теплоізоляційний матеріал можуть використовувати пінополістирол. При цьому можуть здійснювати сполучення ізоляційних накладок з поверхнями сусідніх модулів шляхом їх приклеювання. Серед сукупності суттєвих ознак та технічним результатом, який заявляється, є наступний причинно-наслідковий результат. Виконання будівельного модуля одночасно з несучою частиною, теплоізоляційним шаром, армуючим шаром та фасадним шаром дозволяє спростити зведення житлових і громадських будинків та, відповідно, зменшитиїх собівартість, а також підвищити їх теплоізоляційні властивості за рахунок утворення необхідного теплоізоляційного шару та фасадного шару, який виконує захисні та декоративні функції, одночасно з монтажем модулів. При цьому обладнання будівельного модуля засобами теплоізоляції або гідроізоляції стін будівлі додатково підвищує надійність усієї стінової конструкції вже зведеної будівлі за рахунок можливого порушення цілісності несучої конструкції при облицюванні вже зведених стін теплоізоляційними та гідроізоляційними шарами. При цьому виконання теплоізоляційного шару, армуючого шару та фасадного шару з відступом L від краю несучої стінової частини по її периметру дозволяє забезпечити поверхню для захвату модуля спеціальними засобами. При цьому виконання відступу L від краю несучої стінової частини та краю теплоізоляційного шару, армованого шару та фасадного шару у межах 100…250 мм дозволяє утворити поверхню, на яку здійснюють кріплення засобів для герметизації стиків між сусідніми "модулями при їх монтажі, якими можуть бути ізоляційні накладки, які кріпляться до поверхні модулів. Інтервал значень відступів у межах 100…250 мм був визначений винахідником із розрахунку забезпечення зручності монтажу будівельних блоків та подальшої герметизації стиків між ними. При цьому винахідником дослідним шляхом було визначено товщину теплоізоляційного шару, яка забезпечує значення опору теплопередачі будівельного модуля у межах Rq=2,9…3,5 2 м К/Вт. Зазначені параметри теплопровідності є оптимальними з точки зору забезпечення будівельним модулем своїх теплопровідних якостей з точки зору вимог відповідних нормативних актів, зокрема ДБН В.2.6-31: 2006 "Теплова ізоляція будівель", та при цьому не потребує оснащення будівельного модуля додатковими теплоізоляційними шарами або нанесення додаткового покриття на фасадну поверхню з підвищеними теплоізоляційними якостями тощо. При цьому винахідником було проведено серію досліджень зі встановлення оптимальної товщини теплоізоляційного шару з пінополістиролу та фасадного шару для забезпечення зазначених вище параметрів теплопровідності будівельного модуля з врахуванням теплопровідності його інших складових, зокрема несучої частини, виконаної переважно із залізобетону. Дослідження були здійснені відповідно до ДСТУ Б В.2.7-105-2000 для помірно-континентальних кліматичних умов. Використаний у дослідженнях будівельний модуль мав несучу частину із залізобетону з товщиною 160 мм. Фасадний шар був виконаний клінкерної плитки та армований скловолоконною сіткою. Результати досліджень наведені у таблиці 1 та таблиці 2. 3 UA 116106 C2 Таблиця 1 Залежність теплопровідності будівельного модуля від товщини теплоізоляційного шару Товщина теплоізоляційного шару, мм 20 30 40 50 60 70 80 100 120 140 160 180 200 Значення опору теплопередачі будівельного модуля 2 Rq, м К/Вт 4,5 4,0 3,5 3,4 3,3 3,2 3,1 3,0 3,0 2,9 2,9 2,8 2,8 Таблиця 2 Залежність теплопровідності будівельного модуля від товщини фасадного шару Товщина фасадного шару, мм 20 30 40 50 60 70 80 100 120 140 150 170 200 5 10 15 Значення опору теплопередачі будівельного модуля 2 Rq, м К/Вт 4,5 4,0 3,8 3,5 3,3 3,2 3,1 3,0 3,0 2,9 2,9 2,8 2,8 Під час проведення досліджень винахідником несподівано було виявлено, що саме виконання будівельного модуля з товщиною фасадного шару у межах 50…150 мм та товщиною теплоізоляційного шару у межах 40…160 мм дозволяє забезпечити значення опору 2 теплопередачі будівельного модуля у межах Rq=2,9…3,5 м К/Вт, яка необхідна для експлуатації будинків у досить широкому діапазоні кліматичних умов, зокрема близьких до континентальних, без додаткового утеплення стін будівель. Отриманий результат досліджень може бути пояснений синергетичним ефектом від застосування теплоізоляційного шару з пінополістиролу визначеної товщини та фасадним шаром визначеної товщини, які у сукупності з використанням переважно залізобетонної несучої. При цьому використання пінополістиролу для теплоізолюючого шару є переважним через його відносно малу вагу та екологічність, а також відмінну звукоізоляцію завдяки своїй пористій структурі. Також у будівельних виробах, зокрема будівельних модулях, переважно 4 UA 116106 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовують модифікований пінополістирол з додаванням до нього антипіренів тощо, що забезпечує суттєве зниження пожежної безпеки при його застосуванні у будівельному модулі. При цьому пінополістирол стійкий не тільки до впливу різних мікроорганізмів, але й до таких факторів, як низька температура і велика вологість. Він прекрасно піддається обробці і абсолютно заслужено вважається довговічним і міцним матеріалом. Усі зазначені вище фактори дозволяють підвищити безпечність, теплостійкість та довговічність будівельного модуля, а також підвищити технологічність його виготовлення. Також надання фасадному шару не тільки декоративних але й захисних функцій, зокрема гідрофобності та опору теплопровідності, а також підвищеними параметрами міцності, зокрема зносостійкості та температурної стійкості, дозволяє підвищити теплостійкість будівельного модуля в цілому та забезпечити необхідну для нього гідрофобність. Зокрема, зазначеним вище вимогам відповідає клінкерна облицювальна плитка як матеріал для фасадного шару, яка має низьку теплопровідність, високу гідрофобність та стійкість до стирання. Також зазначений матеріал є екологічно чистим та має безліч декоративних рішень, що додатково спрощує технологічність виготовлення будівельного модуля. При цьому клінкерна облицювальна плитка може мати спеціальну основу Також виконання армуючого шару з міцністю на зсув при зчепленні з фасадним шаром не менше 0,8 МПа дозволяє підвищити надійність утвореного фасадного шару по всій його площині, особливо при достатньо високій товщині фасадного шару, а також можливих навантаженнях на зовнішню поверхню фасадного шару, які можуть бути спричинені екстремальними погодними умовами (снігом тощо) та таким чином підвищити строк експлуатації будівельного модуля. Обладнання фасадного модуля віконними блоками та/або дверними блоками, та/або балконними та/або навісними конструкціями дозволяє спростити зведення будівельних конструкцій з використанням таких модулів. Також використання виступаючих декоративних елементів, розташованих на зовнішній поверхні фасадного шару, дозволяє додатково спростити зведення будівельних конструкцій та одночасно підвищити естетичні вимоги до зовнішнього вигляду будинків, що є особливо важливим для житлового будівництва. При цьому використання декоративних елементів прикріплених у місцях розташування віконних блоків та/або дверних блоків, та/або балконних та/або навісних конструкцій, дозволяє забезпечити додаткову гідроізоляцію та теплоізоляцію стиків між фасадним або теплоізоляційним шаром модуля та віконними блоками та/або дверними блоками, та/або балконними та/або навісними конструкціями, що підвищує зазначені вище параметри будівлі в цілому. Прикріплення декоративних елементів прикріплені до несучої стінової частини за допомогою клейової суміші дозволяє підвищити технологічність виготовлення будівельного модуля, підвищити надійність його кріплення та додатково підвищити гідроізоляцію стиків між віконними блоками та/або дверними блоками, та/або балконними та/або навісними конструкціями та складовими частинами будівельного модуля. Виготовлення декоративних елементів з армованого пінополістиролу дозволяє підвищити їх надійність та стійкість до впливу зовнішніх умов при експлуатації будівлі. Відповідно до винаходу, теплоізоляційний шар, армуючий шар та фасадний шар будівельного модуля виконані з відступом від краю несучої стінової частини з шириною відступу L від краю несучої стінової частини у межах 100…250 мм. Таким чином, утворюють простір між теплоізоляційними шарами сусідніх модулів для забезпечення доступу до елементів з'єднання для здійснення кріплення модулів між собою при монтажі, а також для забезпечення нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів. Після зазначених дій здійснюють заповнення проміжку між теплоізоляційними шарами сусідніх модулів теплоізоляційним матеріалом. Таким чином, утворюють суцільну теплоізоляційну поверхню для стіни будівлі, яка складається з теплоізоляційних шарів модулів та накладок з теплоізоляційного матеріалу між ними. Наступна герметизація стиків між теплоізоляційними шарами модулів та вставками з теплоізоляційного матеріалу дозволяє підвищити гідроізоляційні властивості будівлі. Подальше використання ізоляційних накладок дозволяє утворити фасад будівлі разом з фасадним шаром будівельних модулів. Сполучення ізоляційних накладок з поверхнею модулів, зокрема, шляхом приклеювання, забезпечує міцність створеного фасаду та підвищує його гідрофобні властивості. Подальше механічне кріплення ізоляційних накладок до несучої стінової частини модуля дозволяє додатково підвищити міцність їх кріплення. Таким чином, ізоляційні накладки відіграють роль якзахисного елемента для стиків між модулями, що дозволяє спростити вимоги 5 UA 116106 C2 5 10 15 20 25 30 35 40 45 50 55 60 до гідроізоляції стиків, так і роль декоративного елемента, який утворює фасад будівлі. Це спрощує як сам монтаж модулів при спорудженні будівлі, так і підвищує теплоізоляційні та гідрофобні якості стін вже спорудженої будівлі. Виконання ізоляційних накладок з шириною щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів дозволяє забезпечити перекриття поверхні вставки з теплоізоляційного матеріалу ізоляційною накладкою, що додатково підвищує захист стиків між модулями та полегшує їх монтаж. Використання виступаючих архітектурних декоративних елементів як ізоляційних накладок дозволяє підвищити естетичні вимоги до фасаду будівлі. При цьому виконання архітектурних декоративних елементів у вигляді горизонтальних або вертикальних конструкцій з армованого пінополістиролу дозволяє підвищити міцність ізоляційних накладок та, відповідно, надійність захисту стиків між модулями з одночасним зменшенням ваги модуля та спрощення технології його виготовлення. Також це дозволяє додатково об'єднати зазначені декоративні елементи з виступаючими декоративними елементами, прикріпленими у місцях розташування віконних блоків та/або дверних блоків, та/або балконних та/або навісних конструкцій на будівельному модулі та підвищити декоративні якості фасаду будівлі. Таким чином, використання будівельного модуля з теплоізоляційним армуючим та фасадним шаром, виконаними з відступом від краю несучої стінової частини модуля, дозволяє у подальшому забезпечити монтаж їх несучих частин між собою та створення єдиного теплоізоляційного та фасадного шару будівлі, що свідчить про об'єднання групи винаходів, а саме стінової частини модуля, дозволяє у подальшому забезпечити монтаж їх несучих частин між собою та створення єдиного теплоізоляційного та фасадного шару будівлі, що свідчить про об'єднання групи винаходів, а саме будівельного модуля та спосіб монтажу таких будівельних модулів, єдиним винахідницьким задумом. Заявлений винахід пояснюється наступним прикладом здійснення будівельного модуля та способу монтажу таких будівельних модулів та наступними кресленнями: на фіг. 1 - вигляд спереду будівельного модуля, на фіг. 2 - вигляд збоку будівельного модуля, на фіг. 3 - вигляд зверху зони сполучення двох сусідніх модулів при їх монтажі під час зведення будівлі (під поз. 12 показано внутрішню стінову панель). Зображувальні матеріали, що ілюструють заявлений винахід, а також наведений приклад конкретного виконання будівельного модуля з фасадним шаром ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть винаходу. Будівельний модуль містить несучу стінову частину 1, теплоізоляційний шар 2, армуючий шар 3 та фасадний шар 4. Стінова частина 1 виконана переважно залізобетонною у формі прямокутного паралелепіпеда. Теплоізоляційний шар 2, армуючий шар 3 та фасадний шар 4 виконані з відступом L від краю несучої стінової частини 1. Ширина відступу L від краю несучої стінової частини 1 та краю теплоізоляційного шару 2, армованого шару 3 та фасадного шару 4 складає у межах 100…250 мм, наприклад, 150 мм. Товщина теплоізоляційного шару 2 може складати у межах 40…160 мм, наприклад, 100 мм. Армуючий шар 3 має міцність на зсув при зчепленні з фасадним шаром 4 не менше 0,8 МПа. Товщина фасадного шару 4 складає у межах 50…150 мм, наприклад, 50 мм. Товщина теплоізоляційного шару 2 забезпечує значення опору теплопередачі будівельного 2 модуля у межах Rq=2,9…3,5 м К/Вт. Фасадний шар може бути виконаний з використанням клінкерної плитки, яка розташована на його зовнішній поверхні. Зовнішня поверхня фасадного шару модуля може бути обладнана як клінкерною облицювальною плиткою, так і натуральним каменем, декоративними сумішами тощо. Будівельний модуль містить встановлені віконні блоки та дверні блоки 5 та закріплені виступаючі декоративні елементи 6. Декоративні елементи 6 прикріплені у місцях розташування віконних блоків та дверних блоків 5 по їх периметру. Декоративні елементи 6 виготовлені з армованого пінополістиролу та прикріплені до несучої стінової частини 1 за допомогою клейової суміші. Внутрішня поверхня несучої частини (не показано) може бути оздоблена ґрунтовкою та мати виконані отвори від розташування елементів електрооснащення, обладнані внутрішні відкоси по периметру вікон або дверей. Будівельний модуль може бути виготовлений шляхом формування спочатку несучоїчастини шляхом створення просторово-арматурного каркаса та укладання його у форму разом зі з'єднувальними елементами для монтажу модулів з наступним заливанням бетоном та отриманням несучої залізобетонної частини після його застигання. Після сформовану несучу частину очищують, ґрунтують та встановлюють віконні та/або дверні блоки. Далі формують теплоізоляційний та армуючий шари на несучій основі шляхом затягування пінополістиролу клейовою сумішшю разом з волоконною сіткою, що армує скло волоконною сіткою. Потім 6 UA 116106 C2 5 10 15 20 25 30 35 40 формують фасадний шар, наприклад, з клінкерної плитки, шляхом приклеювання до теплоізоляційного шару. Спосіб монтажу будівельних модулів відповідно до описаної вище конструкції здійснюють наступним чином. Спочатку здійснюють встановлення, фіксацію та закріплення несучих стінових частин 1 з теплоізоляційним 2, армуючим 3 та фасадним 4 шарами одна до одної елементами з'єднання. Як елементи з'єднання можуть використовувати будь-який з відомих способів монтажу будівельних модулів, наприклад, за допомогою закладних елементів 7, розташованих на бічних поверхнях модуля, які скріплюють між собою зварюванням. Потім здійснюють нанесення захисного покриття на елементи з'єднання для уникнення процесів корозії. Потім здійснюють герметизацію стиків між несучими частинами 1 сусідніх будівельних модулів шляхом ізоляції стиків, установку спеціальних прокладок та нанесення спеціальної герметизуючої мастики або стрічки, що самоклеїться. Далі проміжок 8 між теплоізоляційними шарами 2 сусідніх модулів заповнюють теплоізоляційним матеріалом. Заповнення теплоізоляційним матеріалом можуть здійснювати шляхом розташування вставки 9 з пінополістиролу у проміжку 8. Вставка 9 виконана з геометричними розмірами у перерізі (довжиною та шириною), які відповідають проміжку 8, та з довжиною, яка відповідає висоті будівельного модуля. Наступним можуть здійснювати додаткову герметизацію стиків між бічними поверхнями вставки 9 та відповідними бічними поверхнями теплоізоляційних шарів описаним вище методом, після чого здійснюють кріплення ізоляційних накладок 10 до поверхні модулів шляхом приклеювання їх до поверхні теплоізоляційного шару 2 кожного з сусідніх будівельних модулів та механічного кріплення до несучої стінової частини модуля 1 (до залізобетонної частини). Як ізоляційні накладки 10 можуть використовувати виступаючі архітектурні декоративні елементи, наприклад горизонтальні або вертикальні конструкції з армованого пінополістиролу. Ширина В 1 ізоляційних накладок повинна бути щонайменше на 5 % більше ширини В2 проміжку між теплоізоляційними шарами сусідніх модулів. Наприклад, при ширині проміжку 8 у 400 мм ширина накладки 10 повинна бути не менше 420 мм, наприклад, 500 мм. Для приклеювання декоративних ізоляційних накладок 10 можуть використовувати універсальну клейову суміш на цементній основі та таке подібне. Як механічне кріплення можуть використовувати будівельні дюбельцвяхи 11, розташовані з певним кроком по довжині ізоляційної накладки 10. Армування пінополістиролу як виступаючих декоративних елементів 6 так і для ізоляційних накладок 10 можуть здійснювати скловолоконною сіткою під час виготовлення відповідних елементів. Для горизонтальних ізоляційних накладок 10 можуть застосовувати додатковий захист карнизом, розташованим зверху вздовж накладок при монтажі будівельних модулів. Декоративні елементи 6 та ізоляційні накладки 10 можуть мати шар покриття з фасадної фактурної шпаклівки та фарби. Таким чином, при використанні винаходу досягають створення будівельного модуля з несучою частиною, теплоізолюючим шаром, армуючим шаром та фасадним шаром, який має підвищені теплоізоляційні, гідрофобні та міцності параметри та забезпечує підвищення зручності його монтажу при будівництві споруд з використанням будівельних модулів заявленої конструкції, а також підвищує гідрофобні властивості всієї будівлі. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Будівельний модуль, який містить несучу стінову залізобетонну частину у формі прямокутного паралелепіпеда, теплоізоляційний шар, армуючий шар та фасадний шар, який відрізняється тим, що теплоізоляційний шар, армуючий шар та фасадний шар виконані з відступом від краю несучої стінової частини, при цьому ширина відступу L від краю несучої стінової частини та краю теплоізоляційного шару, армованого шару та фасадного шару складає у межах 100…250 мм, сумарна товщина теплоізоляційного шару та фасадного шару становить у межах 90…310 мм до досягнення значення опору теплопередачі будівельного модуля у межах 2 Rq=2,9…3,5 м Κ/Вт, а армуючий шар має міцність на зсув при зчепленні з фасадним шаром не менше 0,8 МПа. 2. Будівельний модуль за п. 1, який відрізняється тим, що фасадний шар виконаний з використанням клінкерної плитки. 3. Будівельний модуль за п. 1, який відрізняється тим, що містить встановлені віконні блоки та/або дверні блоки та/або балконні та/або навісні конструкції. 4. Будівельний модуль за п. 1, який відрізняється тим, що додатково містить закріплені виступаючі декоративні елементи. 7 UA 116106 C2 5 10 15 20 25 5. Будівельний модуль за пп. 3 та 4, який відрізняється тим, що декоративні елементи прикріплені у місцях розташування віконних блоків та/або дверних блоків, та/або балконних та/або навісних конструкцій. 6. Будівельний модуль за пп. 3 та 4, який відрізняється тим, що декоративні елементи прикріплені до несучої стінової частини за допомогою клейової суміші. 7. Будівельний модуль за пп. 3-6, який відрізняється тим, що декоративні елементи виготовлені з армованого пінополістиролу. 8. Спосіб монтажу будівельних модулів за п. 1 з шириною відступу L від краю несучої стінової частини та краю теплоізоляційного шару, армованого шару та фасадного шару у межах 100…250 мм, який включає встановлення, фіксацію та закріплення несучих стінових частин з теплоізоляційним, армуючим та фасадним шарами одна до одної елементами з'єднання, нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів, який відрізняється тим, що проміжок між теплоізоляційними шарами сусідніх модулів заповнюють теплоізоляційним матеріалом з наступною герметизацією стиків між теплоізоляційним матеріалом та поверхнями будівельних модулів та подальшим сполученням ізоляційних накладок з поверхнею модулів та їх механічним кріпленням до несучої стінової частини модуля, причому ширина ізоляційних накладок щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів. 9. Спосіб монтажу будівельних модулів за п. 8, який відрізняється тим, що як ізоляційні накладки використовують виступаючі архітектурні декоративні елементи. 10. Спосіб монтажу будівельних модулів за п. 8, який відрізняється тим, що як архітектурні декоративні елементи використовують горизонтальні або вертикальні конструкції з армованого пінополістиролу. 11. Спосіб монтажу будівельних модулів за п. 8, який відрізняється тим, що як теплоізоляційний матеріал використовують пінополістирол. 12. Спосіб монтажу будівельних модулів за п. 8, який відрізняється тим, що здійснюють сполучення ізоляційних накладок з поверхнями сусідніх модулів шляхом приклеювання. 8 UA 116106 C2 Комп'ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
