Спосіб монтажу будівельних модулів

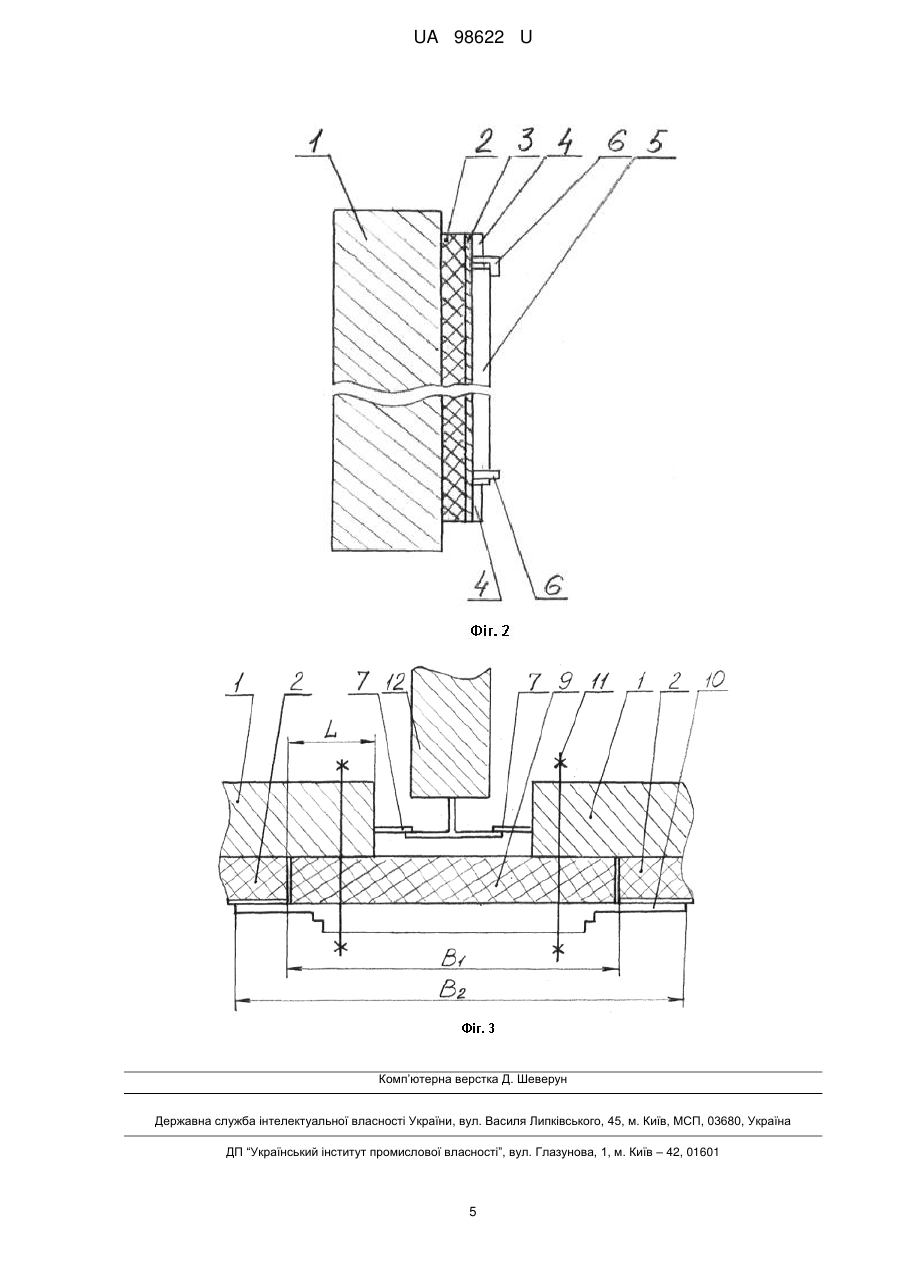

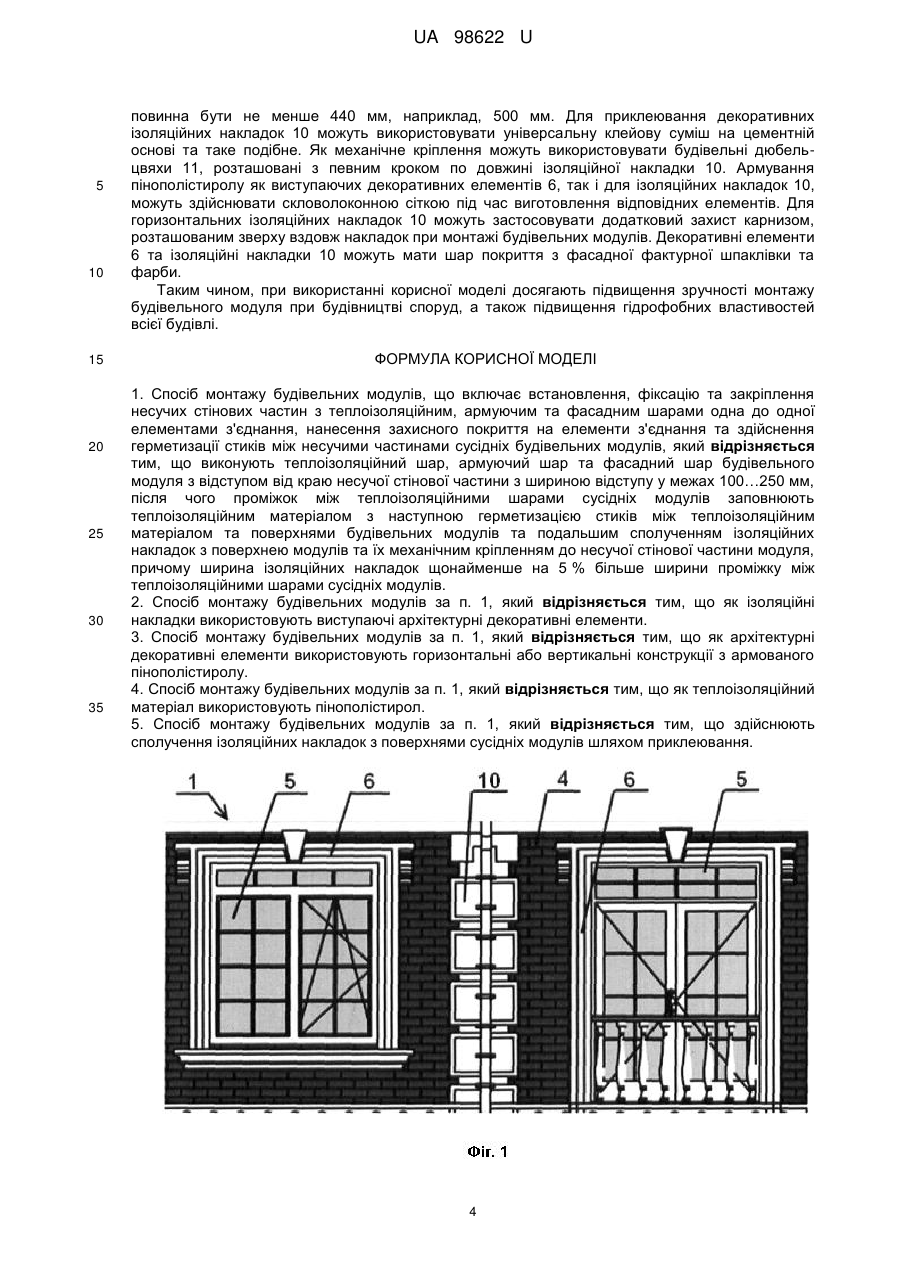

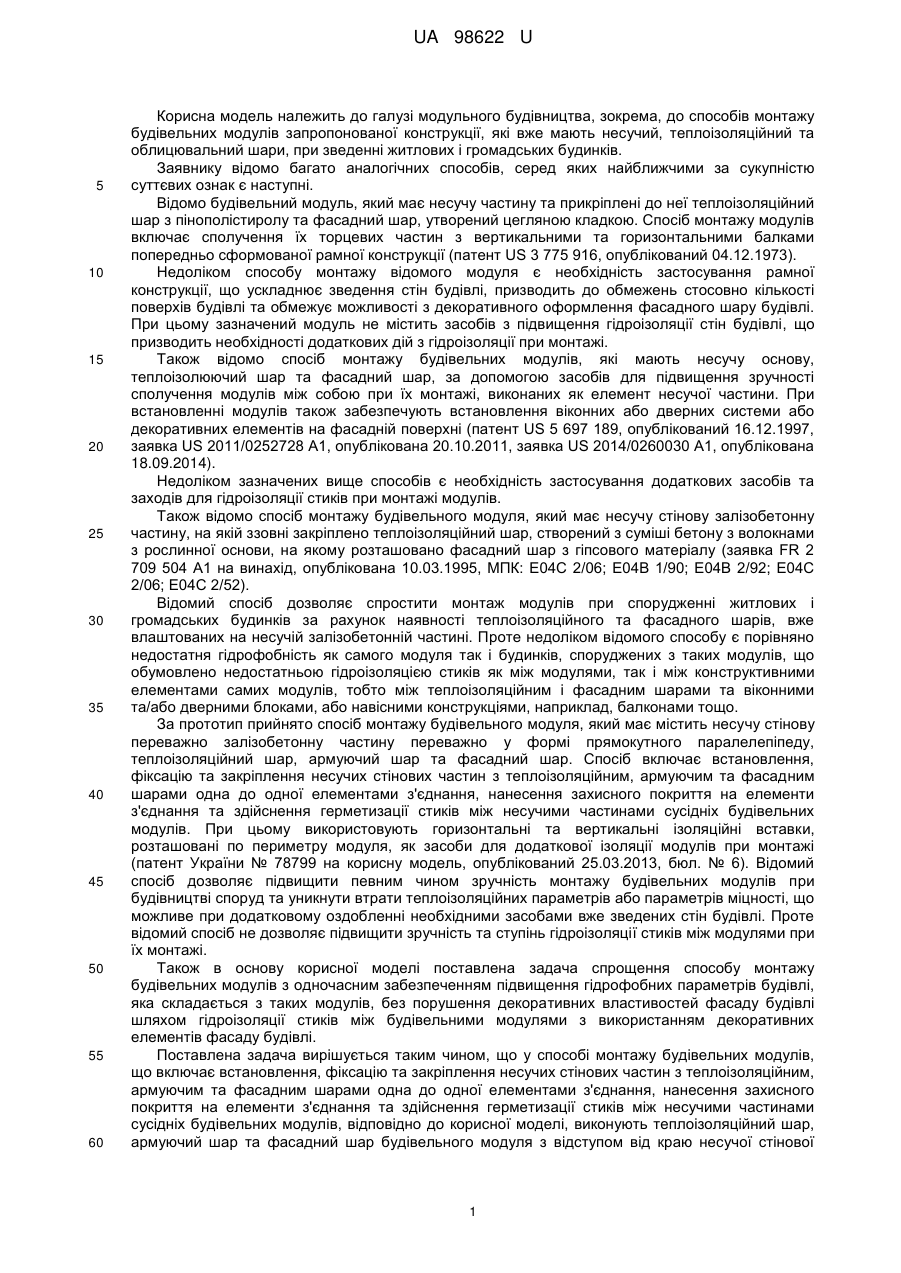

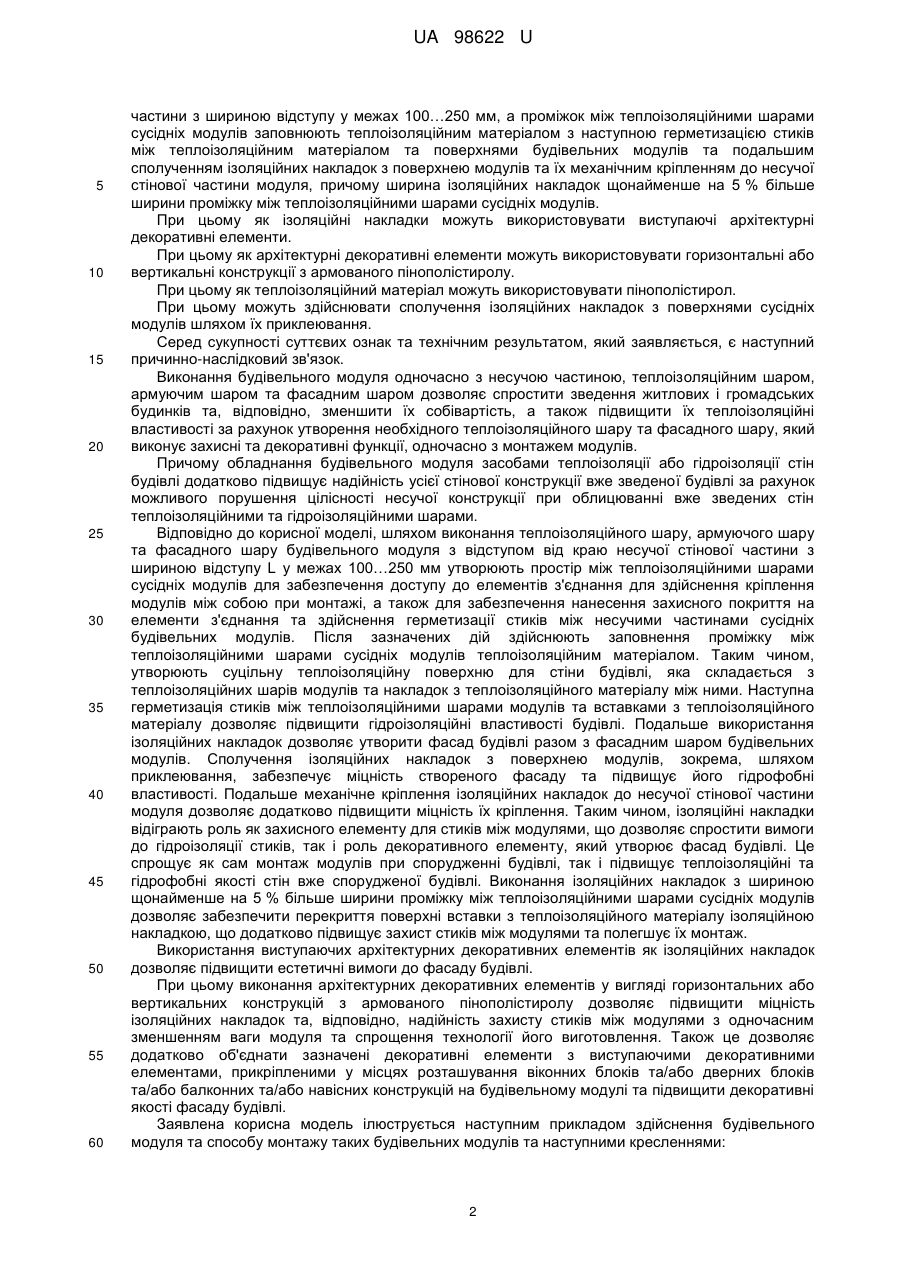

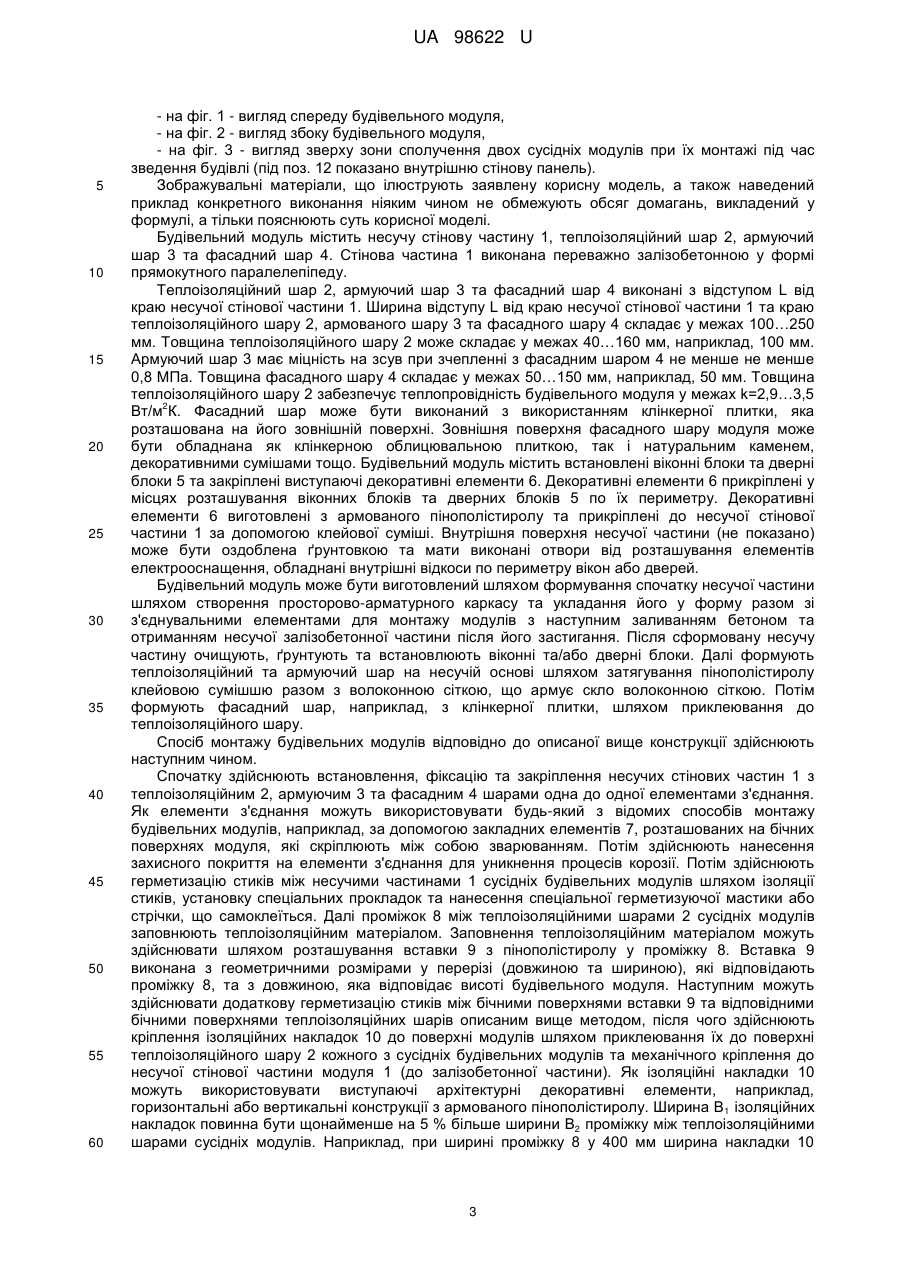

Реферат: Спосіб монтажу будівельних модулів, що включає встановлення, фіксацію та закріплення несучих стінових частин з теплоізоляційним, армуючим та фасадним шарами одна до одної елементами з'єднання, нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів, причому виконують теплоізоляційний шар, армуючий шар та фасадний шар будівельного модуля з відступом від краю несучої стінової частини з шириною відступу у межах 100…250 мм, після чого проміжок між теплоізоляційними шарами сусідніх модулів заповнюють теплоізоляційним матеріалом з наступною герметизацією стиків між теплоізоляційним матеріалом та поверхнями будівельних модулів та подальшим сполученням ізоляційних накладок з поверхнею модулів та їх механічним кріпленням до несучої стінової частини модуля, причому ширина ізоляційних накладок щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів. UA 98622 U (54) СПОСІБ МОНТАЖУ БУДІВЕЛЬНИХ МОДУЛІВ UA 98622 U UA 98622 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі модульного будівництва, зокрема, до способів монтажу будівельних модулів запропонованої конструкції, які вже мають несучий, теплоізоляційний та облицювальний шари, при зведенні житлових і громадських будинків. Заявнику відомо багато аналогічних способів, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомо будівельний модуль, який має несучу частину та прикріплені до неї теплоізоляційний шар з пінополістиролу та фасадний шар, утворений цегляною кладкою. Спосіб монтажу модулів включає сполучення їх торцевих частин з вертикальними та горизонтальними балками попередньо сформованої рамної конструкції (патент US 3 775 916, опублікований 04.12.1973). Недоліком способу монтажу відомого модуля є необхідність застосування рамної конструкції, що ускладнює зведення стін будівлі, призводить до обмежень стосовно кількості поверхів будівлі та обмежує можливості з декоративного оформлення фасадного шару будівлі. При цьому зазначений модуль не містить засобів з підвищення гідроізоляції стін будівлі, що призводить необхідності додаткових дій з гідроізоляції при монтажі. Також відомо спосіб монтажу будівельних модулів, які мають несучу основу, теплоізолюючий шар та фасадний шар, за допомогою засобів для підвищення зручності сполучення модулів між собою при їх монтажі, виконаних як елемент несучої частини. При встановленні модулів також забезпечують встановлення віконних або дверних системи або декоративних елементів на фасадній поверхні (патент US 5 697 189, опублікований 16.12.1997, заявка US 2011/0252728 А1, опублікована 20.10.2011, заявка US 2014/0260030 А1, опублікована 18.09.2014). Недоліком зазначених вище способів є необхідність застосування додаткових засобів та заходів для гідроізоляції стиків при монтажі модулів. Також відомо спосіб монтажу будівельного модуля, який має несучу стінову залізобетонну частину, на якій ззовні закріплено теплоізоляційний шар, створений з суміші бетону з волокнами з рослинної основи, на якому розташовано фасадний шар з гіпсового матеріалу (заявка FR 2 709 504 А1 на винахід, опублікована 10.03.1995, МПК: Е04С 2/06; Е04В 1/90; Е04В 2/92; Е04С 2/06; Е04С 2/52). Відомий спосіб дозволяє спростити монтаж модулів при спорудженні житлових і громадських будинків за рахунок наявності теплоізоляційного та фасадного шарів, вже влаштованих на несучій залізобетонній частині. Проте недоліком відомого способу є порівняно недостатня гідрофобність як самого модуля так і будинків, споруджених з таких модулів, що обумовлено недостатньою гідроізоляцією стиків як між модулями, так і між конструктивними елементами самих модулів, тобто між теплоізоляційним і фасадним шарами та віконними та/або дверними блоками, або навісними конструкціями, наприклад, балконами тощо. За прототип прийнято спосіб монтажу будівельного модуля, який має містить несучу стінову переважно залізобетонну частину переважно у формі прямокутного паралелепіпеду, теплоізоляційний шар, армуючий шар та фасадний шар. Спосіб включає встановлення, фіксацію та закріплення несучих стінових частин з теплоізоляційним, армуючим та фасадним шарами одна до одної елементами з'єднання, нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів. При цьому використовують горизонтальні та вертикальні ізоляційні вставки, розташовані по периметру модуля, як засоби для додаткової ізоляції модулів при монтажі (патент України № 78799 на корисну модель, опублікований 25.03.2013, бюл. № 6). Відомий спосіб дозволяє підвищити певним чином зручність монтажу будівельних модулів при будівництві споруд та уникнути втрати теплоізоляційних параметрів або параметрів міцності, що можливе при додатковому оздобленні необхідними засобами вже зведених стін будівлі. Проте відомий спосіб не дозволяє підвищити зручність та ступінь гідроізоляції стиків між модулями при їх монтажі. Також в основу корисної моделі поставлена задача спрощення способу монтажу будівельних модулів з одночасним забезпеченням підвищення гідрофобних параметрів будівлі, яка складається з таких модулів, без порушення декоративних властивостей фасаду будівлі шляхом гідроізоляції стиків між будівельними модулями з використанням декоративних елементів фасаду будівлі. Поставлена задача вирішується таким чином, що у способі монтажу будівельних модулів, що включає встановлення, фіксацію та закріплення несучих стінових частин з теплоізоляційним, армуючим та фасадним шарами одна до одної елементами з'єднання, нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів, відповідно до корисної моделі, виконують теплоізоляційний шар, армуючий шар та фасадний шар будівельного модуля з відступом від краю несучої стінової 1 UA 98622 U 5 10 15 20 25 30 35 40 45 50 55 60 частини з шириною відступу у межах 100…250 мм, а проміжок між теплоізоляційними шарами сусідніх модулів заповнюють теплоізоляційним матеріалом з наступною герметизацією стиків між теплоізоляційним матеріалом та поверхнями будівельних модулів та подальшим сполученням ізоляційних накладок з поверхнею модулів та їх механічним кріпленням до несучої стінової частини модуля, причому ширина ізоляційних накладок щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів. При цьому як ізоляційні накладки можуть використовувати виступаючі архітектурні декоративні елементи. При цьому як архітектурні декоративні елементи можуть використовувати горизонтальні або вертикальні конструкції з армованого пінополістиролу. При цьому як теплоізоляційний матеріал можуть використовувати пінополістирол. При цьому можуть здійснювати сполучення ізоляційних накладок з поверхнями сусідніх модулів шляхом їх приклеювання. Серед сукупності суттєвих ознак та технічним результатом, який заявляється, є наступний причинно-наслідковий зв'язок. Виконання будівельного модуля одночасно з несучою частиною, теплоізоляційним шаром, армуючим шаром та фасадним шаром дозволяє спростити зведення житлових і громадських будинків та, відповідно, зменшити їх собівартість, а також підвищити їх теплоізоляційні властивості за рахунок утворення необхідного теплоізоляційного шару та фасадного шару, який виконує захисні та декоративні функції, одночасно з монтажем модулів. Причому обладнання будівельного модуля засобами теплоізоляції або гідроізоляції стін будівлі додатково підвищує надійність усієї стінової конструкції вже зведеної будівлі за рахунок можливого порушення цілісності несучої конструкції при облицюванні вже зведених стін теплоізоляційними та гідроізоляційними шарами. Відповідно до корисної моделі, шляхом виконання теплоізоляційного шару, армуючого шару та фасадного шару будівельного модуля з відступом від краю несучої стінової частини з шириною відступу L у межах 100…250 мм утворюють простір між теплоізоляційними шарами сусідніх модулів для забезпечення доступу до елементів з'єднання для здійснення кріплення модулів між собою при монтажі, а також для забезпечення нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів. Після зазначених дій здійснюють заповнення проміжку між теплоізоляційними шарами сусідніх модулів теплоізоляційним матеріалом. Таким чином, утворюють суцільну теплоізоляційну поверхню для стіни будівлі, яка складається з теплоізоляційних шарів модулів та накладок з теплоізоляційного матеріалу між ними. Наступна герметизація стиків між теплоізоляційними шарами модулів та вставками з теплоізоляційного матеріалу дозволяє підвищити гідроізоляційні властивості будівлі. Подальше використання ізоляційних накладок дозволяє утворити фасад будівлі разом з фасадним шаром будівельних модулів. Сполучення ізоляційних накладок з поверхнею модулів, зокрема, шляхом приклеювання, забезпечує міцність створеного фасаду та підвищує його гідрофобні властивості. Подальше механічне кріплення ізоляційних накладок до несучої стінової частини модуля дозволяє додатково підвищити міцність їх кріплення. Таким чином, ізоляційні накладки відіграють роль як захисного елементу для стиків між модулями, що дозволяє спростити вимоги до гідроізоляції стиків, так і роль декоративного елементу, який утворює фасад будівлі. Це спрощує як сам монтаж модулів при спорудженні будівлі, так і підвищує теплоізоляційні та гідрофобні якості стін вже спорудженої будівлі. Виконання ізоляційних накладок з шириною щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів дозволяє забезпечити перекриття поверхні вставки з теплоізоляційного матеріалу ізоляційною накладкою, що додатково підвищує захист стиків між модулями та полегшує їх монтаж. Використання виступаючих архітектурних декоративних елементів як ізоляційних накладок дозволяє підвищити естетичні вимоги до фасаду будівлі. При цьому виконання архітектурних декоративних елементів у вигляді горизонтальних або вертикальних конструкцій з армованого пінополістиролу дозволяє підвищити міцність ізоляційних накладок та, відповідно, надійність захисту стиків між модулями з одночасним зменшенням ваги модуля та спрощення технології його виготовлення. Також це дозволяє додатково об'єднати зазначені декоративні елементи з виступаючими декоративними елементами, прикріпленими у місцях розташування віконних блоків та/або дверних блоків та/або балконних та/або навісних конструкцій на будівельному модулі та підвищити декоративні якості фасаду будівлі. Заявлена корисна модель ілюструється наступним прикладом здійснення будівельного модуля та способу монтажу таких будівельних модулів та наступними кресленнями: 2 UA 98622 U 5 10 15 20 25 30 35 40 45 50 55 60 - на фіг. 1 - вигляд спереду будівельного модуля, - на фіг. 2 - вигляд збоку будівельного модуля, - на фіг. 3 - вигляд зверху зони сполучення двох сусідніх модулів при їх монтажі під час зведення будівлі (під поз. 12 показано внутрішню стінову панель). Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного виконання ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Будівельний модуль містить несучу стінову частину 1, теплоізоляційний шар 2, армуючий шар 3 та фасадний шар 4. Стінова частина 1 виконана переважно залізобетонною у формі прямокутного паралелепіпеду. Теплоізоляційний шар 2, армуючий шар 3 та фасадний шар 4 виконані з відступом L від краю несучої стінової частини 1. Ширина відступу L від краю несучої стінової частини 1 та краю теплоізоляційного шару 2, армованого шару 3 та фасадного шару 4 складає у межах 100…250 мм. Товщина теплоізоляційного шару 2 може складає у межах 40…160 мм, наприклад, 100 мм. Армуючий шар 3 має міцність на зсув при зчепленні з фасадним шаром 4 не менше не менше 0,8 МПа. Товщина фасадного шару 4 складає у межах 50…150 мм, наприклад, 50 мм. Товщина теплоізоляційного шару 2 забезпечує теплопровідність будівельного модуля у межах k=2,9…3,5 2 Вт/м К. Фасадний шар може бути виконаний з використанням клінкерної плитки, яка розташована на його зовнішній поверхні. Зовнішня поверхня фасадного шару модуля може бути обладнана як клінкерною облицювальною плиткою, так і натуральним каменем, декоративними сумішами тощо. Будівельний модуль містить встановлені віконні блоки та дверні блоки 5 та закріплені виступаючі декоративні елементи 6. Декоративні елементи 6 прикріплені у місцях розташування віконних блоків та дверних блоків 5 по їх периметру. Декоративні елементи 6 виготовлені з армованого пінополістиролу та прикріплені до несучої стінової частини 1 за допомогою клейової суміші. Внутрішня поверхня несучої частини (не показано) може бути оздоблена ґрунтовкою та мати виконані отвори від розташування елементів електрооснащення, обладнані внутрішні відкоси по периметру вікон або дверей. Будівельний модуль може бути виготовлений шляхом формування спочатку несучої частини шляхом створення просторово-арматурного каркасу та укладання його у форму разом зі з'єднувальними елементами для монтажу модулів з наступним заливанням бетоном та отриманням несучої залізобетонної частини після його застигання. Після сформовану несучу частину очищують, ґрунтують та встановлюють віконні та/або дверні блоки. Далі формують теплоізоляційний та армуючий шар на несучій основі шляхом затягування пінополістиролу клейовою сумішшю разом з волоконною сіткою, що армує скло волоконною сіткою. Потім формують фасадний шар, наприклад, з клінкерної плитки, шляхом приклеювання до теплоізоляційного шару. Спосіб монтажу будівельних модулів відповідно до описаної вище конструкції здійснюють наступним чином. Спочатку здійснюють встановлення, фіксацію та закріплення несучих стінових частин 1 з теплоізоляційним 2, армуючим 3 та фасадним 4 шарами одна до одної елементами з'єднання. Як елементи з'єднання можуть використовувати будь-який з відомих способів монтажу будівельних модулів, наприклад, за допомогою закладних елементів 7, розташованих на бічних поверхнях модуля, які скріплюють між собою зварюванням. Потім здійснюють нанесення захисного покриття на елементи з'єднання для уникнення процесів корозії. Потім здійснюють герметизацію стиків між несучими частинами 1 сусідніх будівельних модулів шляхом ізоляції стиків, установку спеціальних прокладок та нанесення спеціальної герметизуючої мастики або стрічки, що самоклеїться. Далі проміжок 8 між теплоізоляційними шарами 2 сусідніх модулів заповнюють теплоізоляційним матеріалом. Заповнення теплоізоляційним матеріалом можуть здійснювати шляхом розташування вставки 9 з пінополістиролу у проміжку 8. Вставка 9 виконана з геометричними розмірами у перерізі (довжиною та шириною), які відповідають проміжку 8, та з довжиною, яка відповідає висоті будівельного модуля. Наступним можуть здійснювати додаткову герметизацію стиків між бічними поверхнями вставки 9 та відповідними бічними поверхнями теплоізоляційних шарів описаним вище методом, після чого здійснюють кріплення ізоляційних накладок 10 до поверхні модулів шляхом приклеювання їх до поверхні теплоізоляційного шару 2 кожного з сусідніх будівельних модулів та механічного кріплення до несучої стінової частини модуля 1 (до залізобетонної частини). Як ізоляційні накладки 10 можуть використовувати виступаючі архітектурні декоративні елементи, наприклад, горизонтальні або вертикальні конструкції з армованого пінополістиролу. Ширина В 1 ізоляційних накладок повинна бути щонайменше на 5 % більше ширини В2 проміжку між теплоізоляційними шарами сусідніх модулів. Наприклад, при ширині проміжку 8 у 400 мм ширина накладки 10 3 UA 98622 U 5 10 15 20 25 30 35 повинна бути не менше 440 мм, наприклад, 500 мм. Для приклеювання декоративних ізоляційних накладок 10 можуть використовувати універсальну клейову суміш на цементній основі та таке подібне. Як механічне кріплення можуть використовувати будівельні дюбельцвяхи 11, розташовані з певним кроком по довжині ізоляційної накладки 10. Армування пінополістиролу як виступаючих декоративних елементів 6, так і для ізоляційних накладок 10, можуть здійснювати скловолоконною сіткою під час виготовлення відповідних елементів. Для горизонтальних ізоляційних накладок 10 можуть застосовувати додатковий захист карнизом, розташованим зверху вздовж накладок при монтажі будівельних модулів. Декоративні елементи 6 та ізоляційні накладки 10 можуть мати шар покриття з фасадної фактурної шпаклівки та фарби. Таким чином, при використанні корисної моделі досягають підвищення зручності монтажу будівельного модуля при будівництві споруд, а також підвищення гідрофобних властивостей всієї будівлі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб монтажу будівельних модулів, що включає встановлення, фіксацію та закріплення несучих стінових частин з теплоізоляційним, армуючим та фасадним шарами одна до одної елементами з'єднання, нанесення захисного покриття на елементи з'єднання та здійснення герметизації стиків між несучими частинами сусідніх будівельних модулів, який відрізняється тим, що виконують теплоізоляційний шар, армуючий шар та фасадний шар будівельного модуля з відступом від краю несучої стінової частини з шириною відступу у межах 100…250 мм, після чого проміжок між теплоізоляційними шарами сусідніх модулів заповнюють теплоізоляційним матеріалом з наступною герметизацією стиків між теплоізоляційним матеріалом та поверхнями будівельних модулів та подальшим сполученням ізоляційних накладок з поверхнею модулів та їх механічним кріпленням до несучої стінової частини модуля, причому ширина ізоляційних накладок щонайменше на 5 % більше ширини проміжку між теплоізоляційними шарами сусідніх модулів. 2. Спосіб монтажу будівельних модулів за п. 1, який відрізняється тим, що як ізоляційні накладки використовують виступаючі архітектурні декоративні елементи. 3. Спосіб монтажу будівельних модулів за п. 1, який відрізняється тим, що як архітектурні декоративні елементи використовують горизонтальні або вертикальні конструкції з армованого пінополістиролу. 4. Спосіб монтажу будівельних модулів за п. 1, який відрізняється тим, що як теплоізоляційний матеріал використовують пінополістирол. 5. Спосіб монтажу будівельних модулів за п. 1, який відрізняється тим, що здійснюють сполучення ізоляційних накладок з поверхнями сусідніх модулів шляхом приклеювання. 4 UA 98622 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
