Вставний вузол фільтра

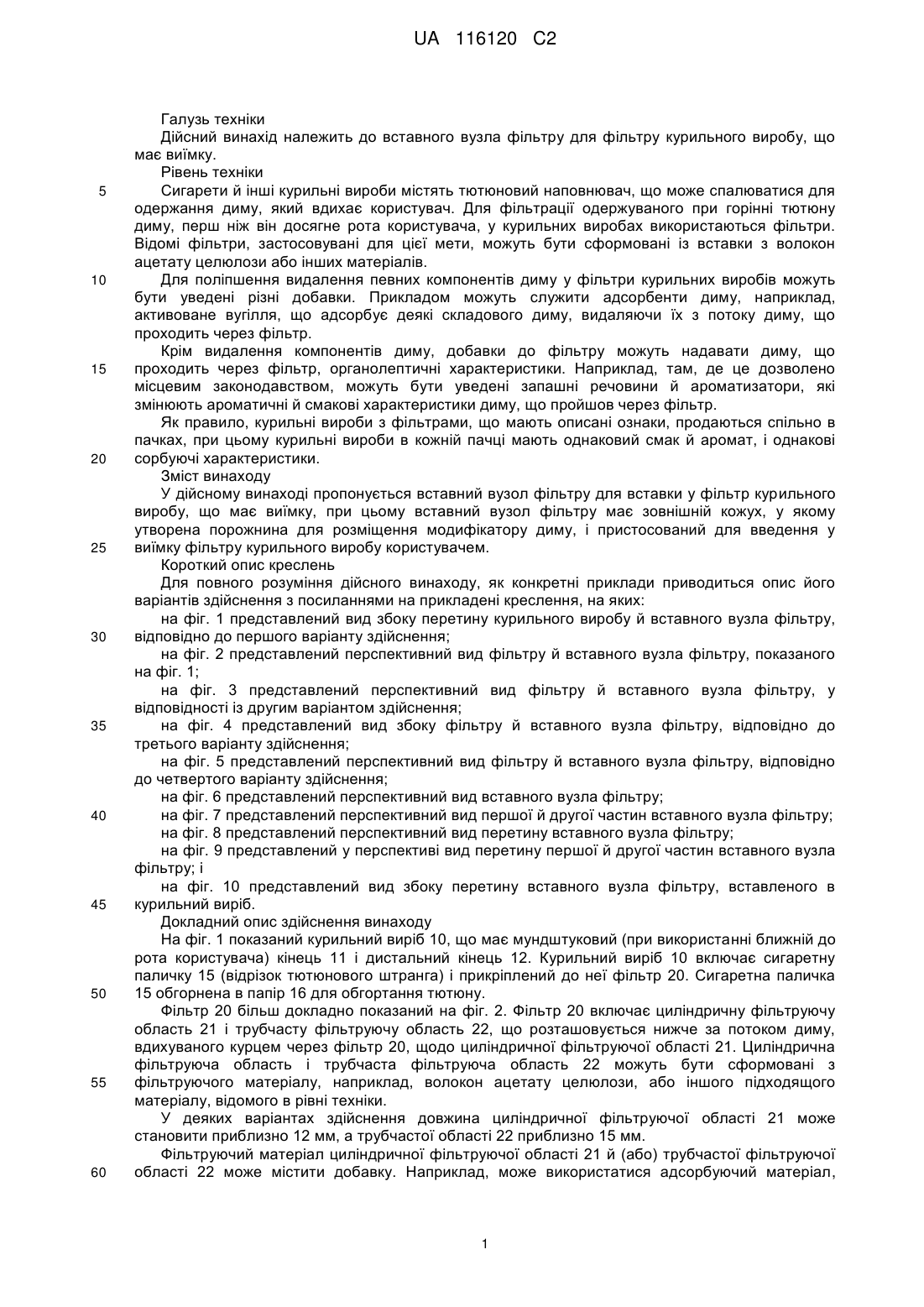

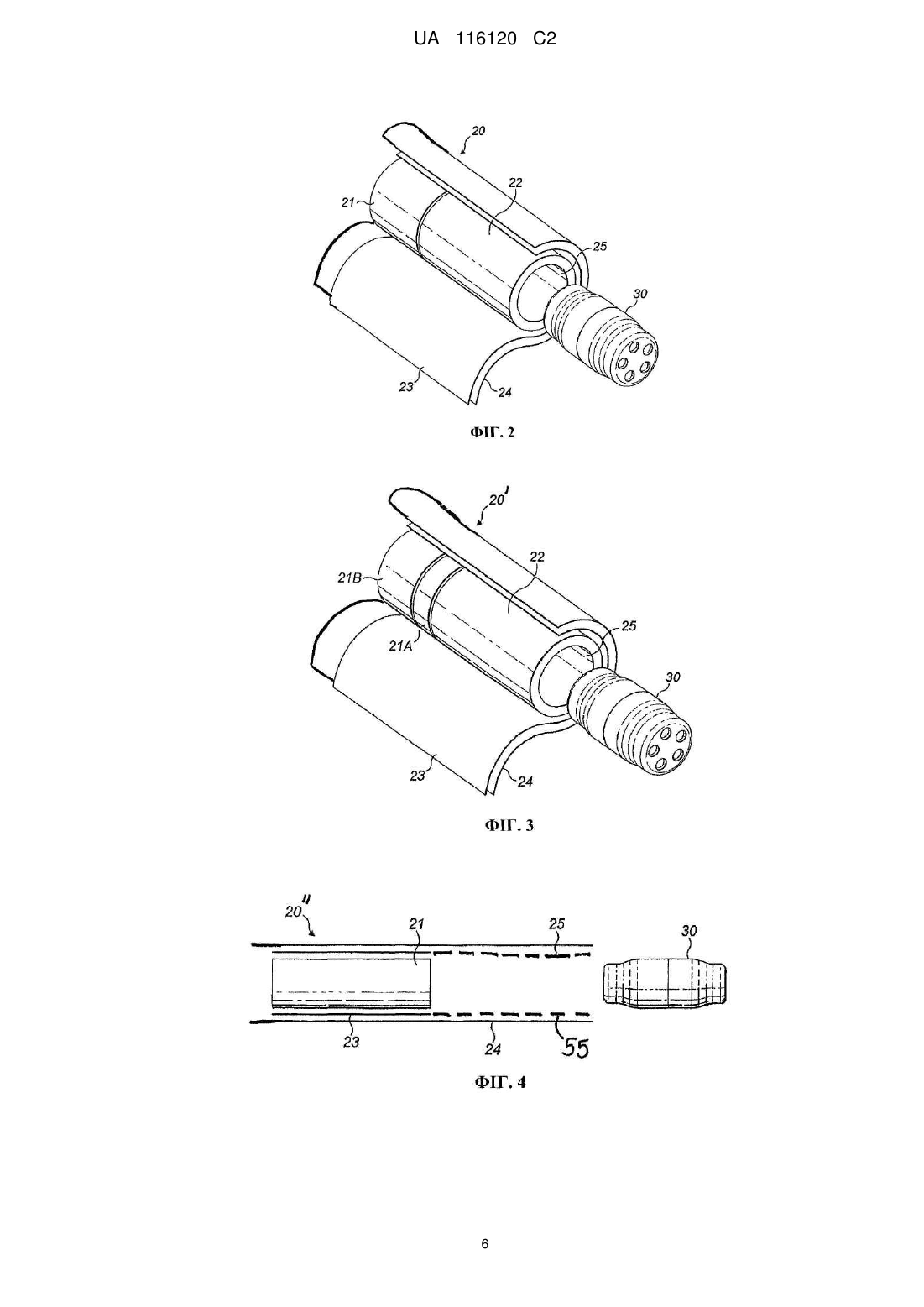

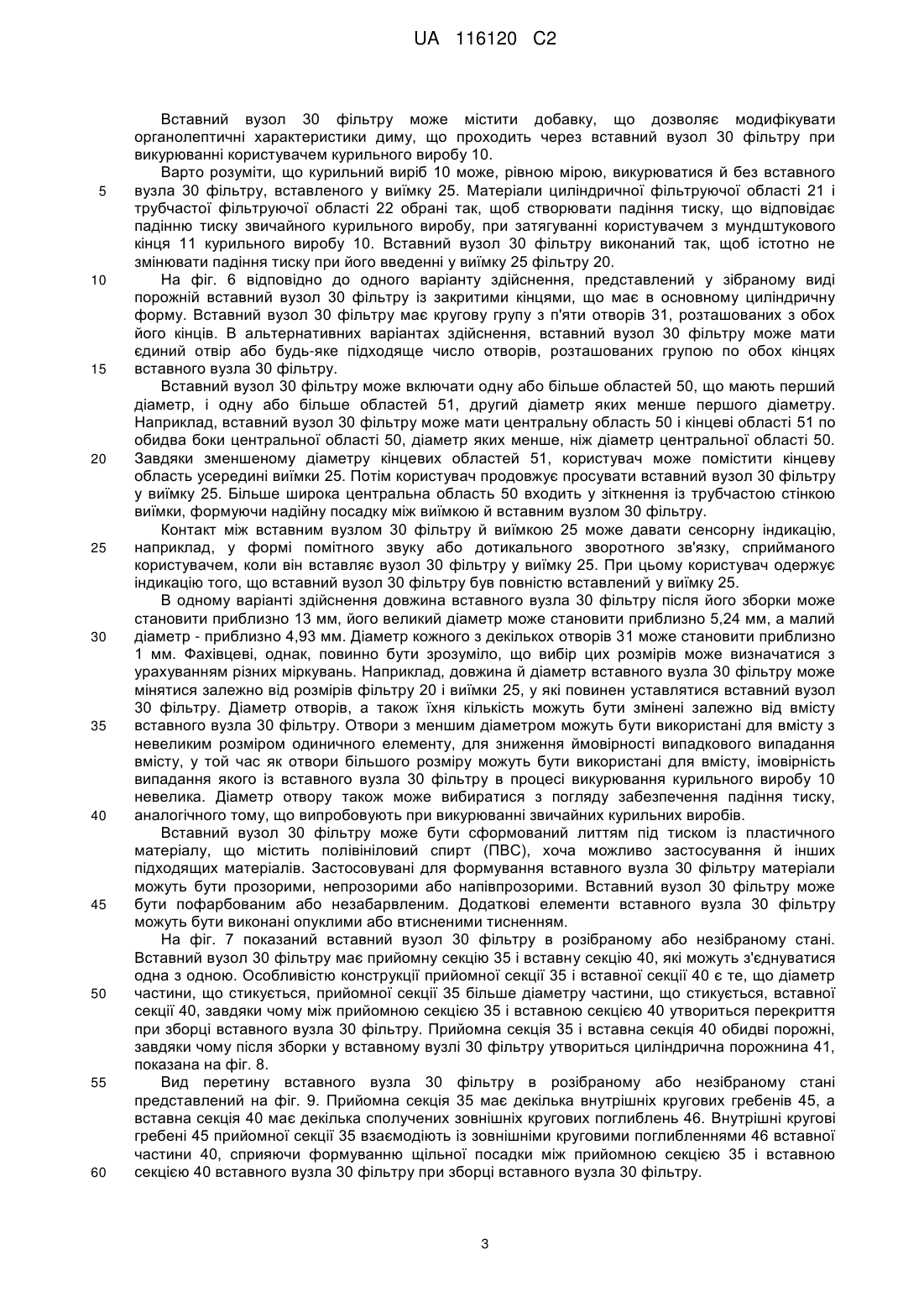

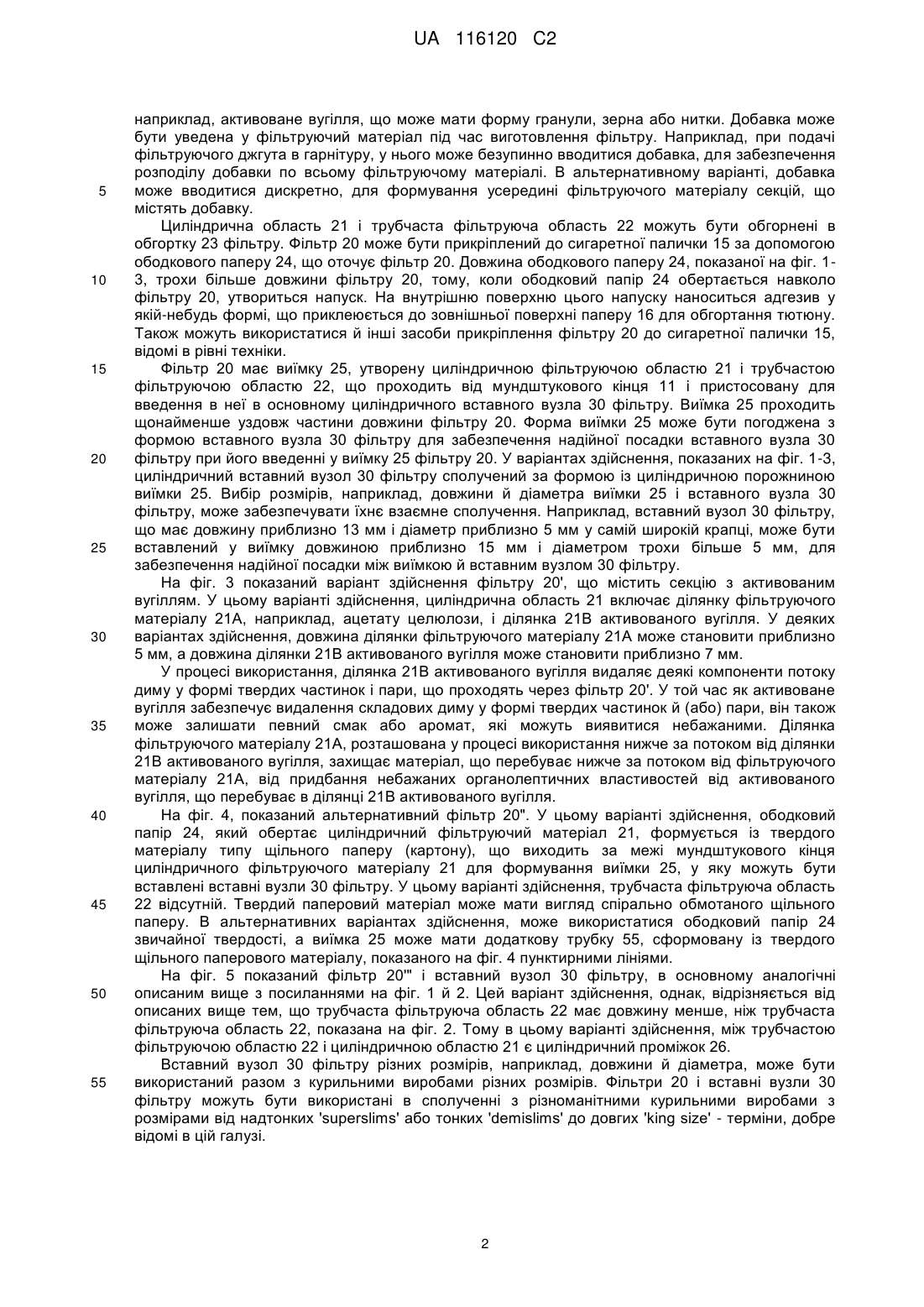

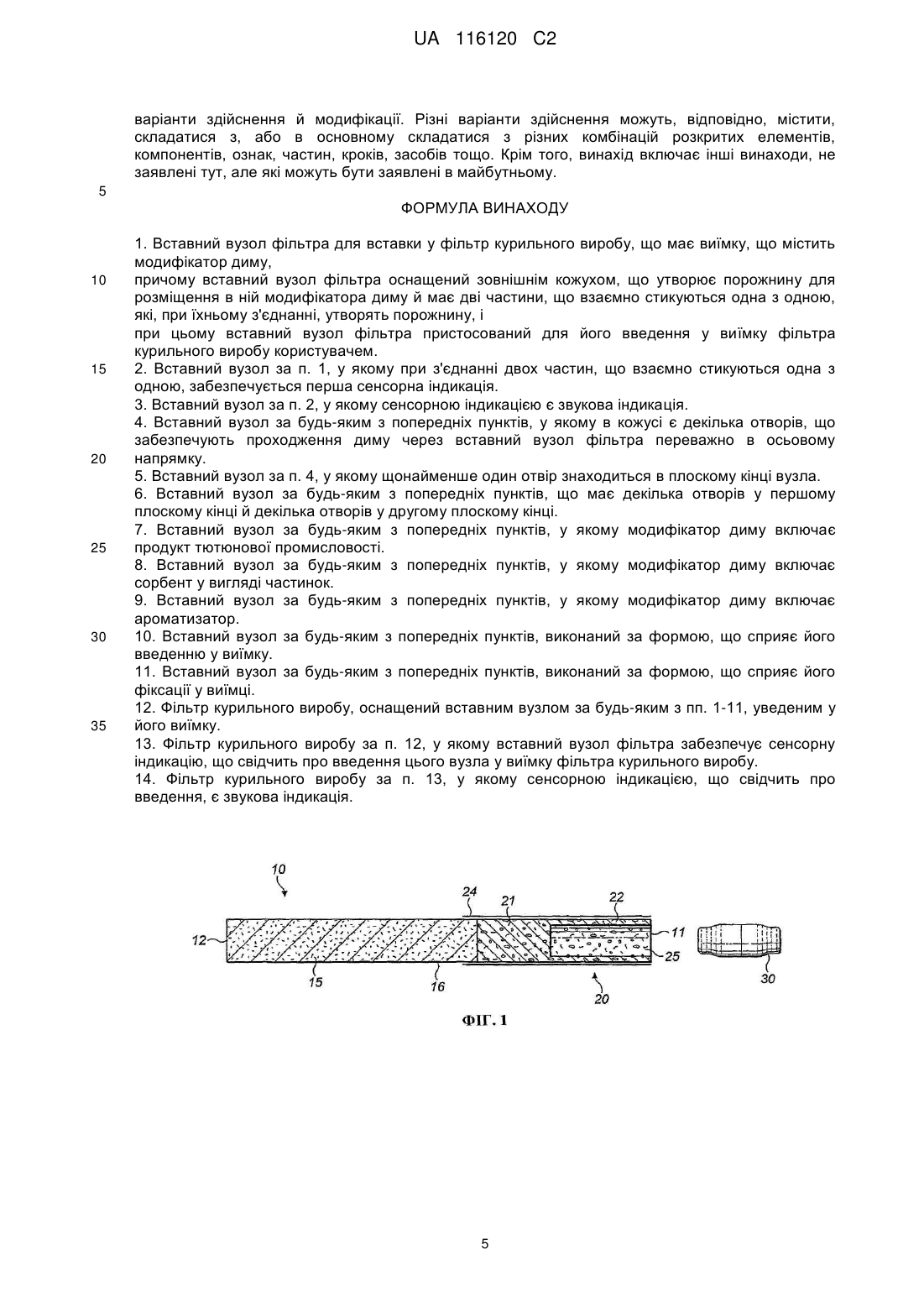

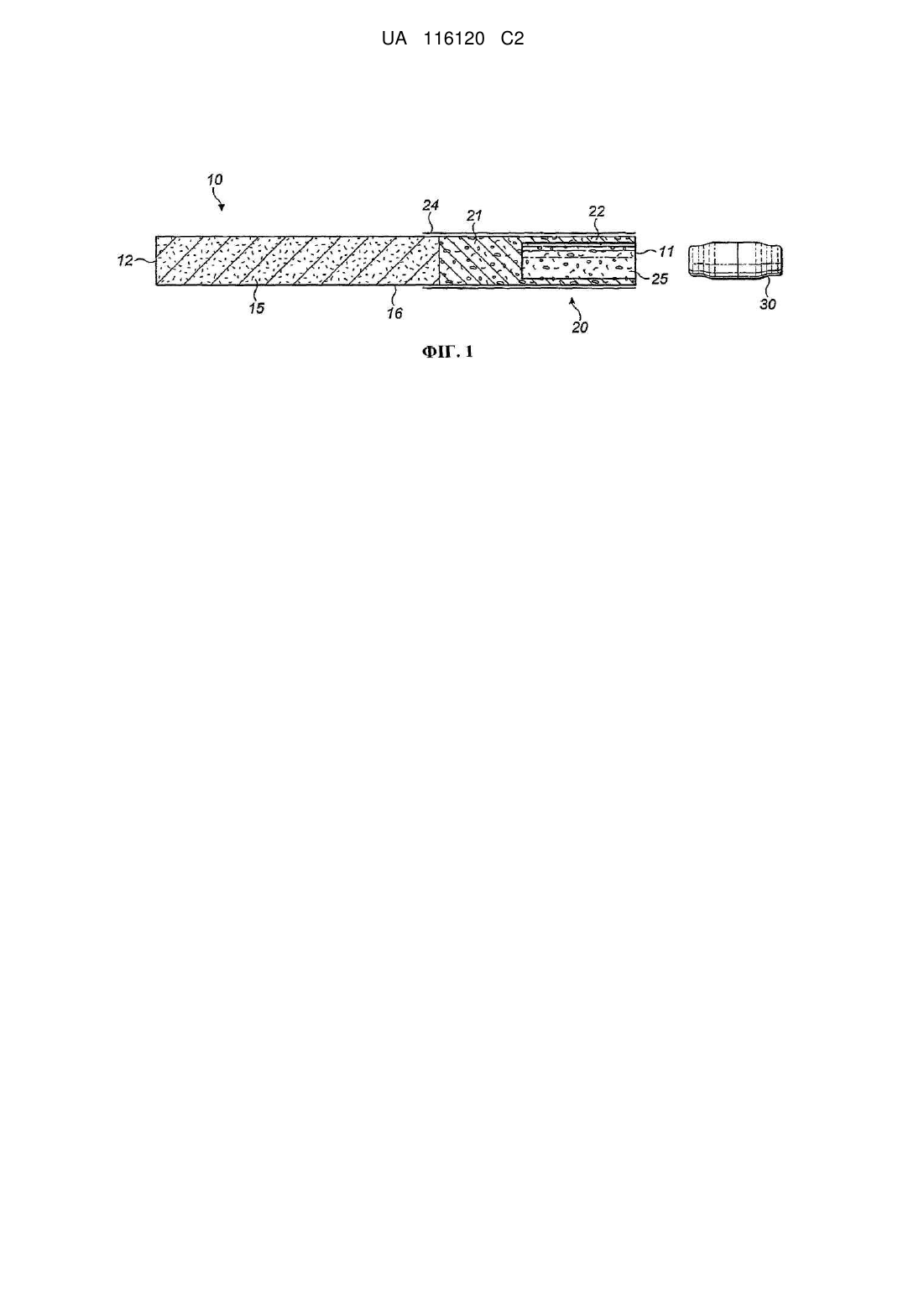

Реферат: У заявці описаний вставний вузол фільтра для вставки у фільтр курильного виробу, що має виїмку, при цьому вставний вузол фільтра має зовнішній кожух, у якому утворена порожнина для розміщення модифікатора диму, і пристосований для введення у виїмку фільтра курильного виробу користувачем. UA 116120 C2 (12) UA 116120 C2 UA 116120 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Дійсний винахід належить до вставного вузла фільтру для фільтру курильного виробу, що має виїмку. Рівень техніки Сигарети й інші курильні вироби містять тютюновий наповнювач, що може спалюватися для одержання диму, який вдихає користувач. Для фільтрації одержуваного при горінні тютюну диму, перш ніж він досягне рота користувача, у курильних виробах використаються фільтри. Відомі фільтри, застосовувані для цієї мети, можуть бути сформовані із вставки з волокон ацетату целюлози або інших матеріалів. Для поліпшення видалення певних компонентів диму у фільтри курильних виробів можуть бути уведені різні добавки. Прикладом можуть служити адсорбенти диму, наприклад, активоване вугілля, що адсорбує деякі складового диму, видаляючи їх з потоку диму, що проходить через фільтр. Крім видалення компонентів диму, добавки до фільтру можуть надавати диму, що проходить через фільтр, органолептичні характеристики. Наприклад, там, де це дозволено місцевим законодавством, можуть бути уведені запашні речовини й ароматизатори, які змінюють ароматичні й смакові характеристики диму, що пройшов через фільтр. Як правило, курильні вироби з фільтрами, що мають описані ознаки, продаються спільно в пачках, при цьому курильні вироби в кожній пачці мають однаковий смак й аромат, і однакові сорбуючі характеристики. Зміст винаходу У дійсному винаході пропонується вставний вузол фільтру для вставки у фільтр курильного виробу, що має виїмку, при цьому вставний вузол фільтру має зовнішній кожух, у якому утворена порожнина для розміщення модифікатору диму, і пристосований для введення у виїмку фільтру курильного виробу користувачем. Короткий опис креслень Для повного розуміння дійсного винаходу, як конкретні приклади приводиться опис його варіантів здійснення з посиланнями на прикладені креслення, на яких: на фіг. 1 представлений вид збоку перетину курильного виробу й вставного вузла фільтру, відповідно до першого варіанту здійснення; на фіг. 2 представлений перспективний вид фільтру й вставного вузла фільтру, показаного на фіг. 1; на фіг. 3 представлений перспективний вид фільтру й вставного вузла фільтру, у відповідності із другим варіантом здійснення; на фіг. 4 представлений вид збоку фільтру й вставного вузла фільтру, відповідно до третього варіанту здійснення; на фіг. 5 представлений перспективний вид фільтру й вставного вузла фільтру, відповідно до четвертого варіанту здійснення; на фіг. 6 представлений перспективний вид вставного вузла фільтру; на фіг. 7 представлений перспективний вид першої й другої частин вставного вузла фільтру; на фіг. 8 представлений перспективний вид перетину вставного вузла фільтру; на фіг. 9 представлений у перспективі вид перетину першої й другої частин вставного вузла фільтру; і на фіг. 10 представлений вид збоку перетину вставного вузла фільтру, вставленого в курильний виріб. Докладний опис здійснення винаходу На фіг. 1 показаний курильний виріб 10, що має мундштуковий (при використанні ближній до рота користувача) кінець 11 і дистальний кінець 12. Курильний виріб 10 включає сигаретну паличку 15 (відрізок тютюнового штранга) і прикріплений до неї фільтр 20. Сигаретна паличка 15 обгорнена в папір 16 для обгортання тютюну. Фільтр 20 більш докладно показаний на фіг. 2. Фільтр 20 включає циліндричну фільтруючу область 21 і трубчасту фільтруючу область 22, що розташовується нижче за потоком диму, вдихуваного курцем через фільтр 20, щодо циліндричної фільтруючої області 21. Циліндрична фільтруюча область і трубчаста фільтруюча область 22 можуть бути сформовані з фільтруючого матеріалу, наприклад, волокон ацетату целюлози, або іншого підходящого матеріалу, відомого в рівні техніки. У деяких варіантах здійснення довжина циліндричної фільтруючої області 21 може становити приблизно 12 мм, а трубчастої області 22 приблизно 15 мм. Фільтруючий матеріал циліндричної фільтруючої області 21 й (або) трубчастої фільтруючої області 22 може містити добавку. Наприклад, може використатися адсорбуючий матеріал, 1 UA 116120 C2 5 10 15 20 25 30 35 40 45 50 55 наприклад, активоване вугілля, що може мати форму гранули, зерна або нитки. Добавка може бути уведена у фільтруючий матеріал під час виготовлення фільтру. Наприклад, при подачі фільтруючого джгута в гарнітуру, у нього може безупинно вводитися добавка, для забезпечення розподілу добавки по всьому фільтруючому матеріалі. В альтернативному варіанті, добавка може вводитися дискретно, для формування усередині фільтруючого матеріалу секцій, що містять добавку. Циліндрична область 21 і трубчаста фільтруюча область 22 можуть бути обгорнені в обгортку 23 фільтру. Фільтр 20 може бути прикріплений до сигаретної палички 15 за допомогою ободкового паперу 24, що оточує фільтр 20. Довжина ободкового паперу 24, показаної на фіг. 13, трохи більше довжини фільтру 20, тому, коли ободковий папір 24 обертається навколо фільтру 20, утвориться напуск. На внутрішню поверхню цього напуску наноситься адгезив у якій-небудь формі, що приклеюється до зовнішньої поверхні паперу 16 для обгортання тютюну. Також можуть використатися й інші засоби прикріплення фільтру 20 до сигаретної палички 15, відомі в рівні техніки. Фільтр 20 має виїмку 25, утворену циліндричною фільтруючою областю 21 і трубчастою фільтруючою областю 22, що проходить від мундштукового кінця 11 і пристосовану для введення в неї в основному циліндричного вставного вузла 30 фільтру. Виїмка 25 проходить щонайменше уздовж частини довжини фільтру 20. Форма виїмки 25 може бути погоджена з формою вставного вузла 30 фільтру для забезпечення надійної посадки вставного вузла 30 фільтру при його введенні у виїмку 25 фільтру 20. У варіантах здійснення, показаних на фіг. 1-3, циліндричний вставний вузол 30 фільтру сполучений за формою із циліндричною порожниною виїмки 25. Вибір розмірів, наприклад, довжини й діаметра виїмки 25 і вставного вузла 30 фільтру, може забезпечувати їхнє взаємне сполучення. Наприклад, вставний вузол 30 фільтру, що має довжину приблизно 13 мм і діаметр приблизно 5 мм у самій широкій крапці, може бути вставлений у виїмку довжиною приблизно 15 мм і діаметром трохи більше 5 мм, для забезпечення надійної посадки між виїмкою й вставним вузлом 30 фільтру. На фіг. 3 показаний варіант здійснення фільтру 20', що містить секцію з активованим вугіллям. У цьому варіанті здійснення, циліндрична область 21 включає ділянку фільтруючого матеріалу 21А, наприклад, ацетату целюлози, і ділянка 21В активованого вугілля. У деяких варіантах здійснення, довжина ділянки фільтруючого матеріалу 21А може становити приблизно 5 мм, а довжина ділянки 21В активованого вугілля може становити приблизно 7 мм. У процесі використання, ділянка 21В активованого вугілля видаляє деякі компоненти потоку диму у формі твердих частинок і пари, що проходять через фільтр 20'. У той час як активоване вугілля забезпечує видалення складових диму у формі твердих частинок й (або) пари, він також може залишати певний смак або аромат, які можуть виявитися небажаними. Ділянка фільтруючого матеріалу 21А, розташована у процесі використання нижче за потоком від ділянки 21В активованого вугілля, захищає матеріал, що перебуває нижче за потоком від фільтруючого матеріалу 21А, від придбання небажаних органолептичних властивостей від активованого вугілля, що перебуває в ділянці 21В активованого вугілля. На фіг. 4, показаний альтернативний фільтр 20". У цьому варіанті здійснення, ободковий папір 24, який обертає циліндричний фільтруючий матеріал 21, формується із твердого матеріалу типу щільного паперу (картону), що виходить за межі мундштукового кінця циліндричного фільтруючого матеріалу 21 для формування виїмки 25, у яку можуть бути вставлені вставні вузли 30 фільтру. У цьому варіанті здійснення, трубчаста фільтруюча область 22 відсутній. Твердий паперовий матеріал може мати вигляд спірально обмотаного щільного паперу. В альтернативних варіантах здійснення, може використатися ободковий папір 24 звичайної твердості, а виїмка 25 може мати додаткову трубку 55, сформовану із твердого щільного паперового матеріалу, показаного на фіг. 4 пунктирними лініями. На фіг. 5 показаний фільтр 20'" і вставний вузол 30 фільтру, в основному аналогічні описаним вище з посиланнями на фіг. 1 й 2. Цей варіант здійснення, однак, відрізняється від описаних вище тем, що трубчаста фільтруюча область 22 має довжину менше, ніж трубчаста фільтруюча область 22, показана на фіг. 2. Тому в цьому варіанті здійснення, між трубчастою фільтруючою областю 22 і циліндричною областю 21 є циліндричний проміжок 26. Вставний вузол 30 фільтру різних розмірів, наприклад, довжини й діаметра, може бути використаний разом з курильними виробами різних розмірів. Фільтри 20 і вставні вузли 30 фільтру можуть бути використані в сполученні з різноманітними курильними виробами з розмірами від надтонких 'superslims' або тонких 'demislims' до довгих 'king size' - терміни, добре відомі в цій галузі. 2 UA 116120 C2 5 10 15 20 25 30 35 40 45 50 55 60 Вставний вузол 30 фільтру може містити добавку, що дозволяє модифікувати органолептичні характеристики диму, що проходить через вставний вузол 30 фільтру при викурюванні користувачем курильного виробу 10. Варто розуміти, що курильний виріб 10 може, рівною мірою, викурюватися й без вставного вузла 30 фільтру, вставленого у виїмку 25. Матеріали циліндричної фільтруючої області 21 і трубчастої фільтруючої області 22 обрані так, щоб створювати падіння тиску, що відповідає падінню тиску звичайного курильного виробу, при затягуванні користувачем з мундштукового кінця 11 курильного виробу 10. Вставний вузол 30 фільтру виконаний так, щоб істотно не змінювати падіння тиску при його введенні у виїмку 25 фільтру 20. На фіг. 6 відповідно до одного варіанту здійснення, представлений у зібраному виді порожній вставний вузол 30 фільтру із закритими кінцями, що має в основному циліндричну форму. Вставний вузол 30 фільтру має кругову групу з п'яти отворів 31, розташованих з обох його кінців. В альтернативних варіантах здійснення, вставний вузол 30 фільтру може мати єдиний отвір або будь-яке підходяще число отворів, розташованих групою по обох кінцях вставного вузла 30 фільтру. Вставний вузол 30 фільтру може включати одну або більше областей 50, що мають перший діаметр, і одну або більше областей 51, другий діаметр яких менше першого діаметру. Наприклад, вставний вузол 30 фільтру може мати центральну область 50 і кінцеві області 51 по обидва боки центральної області 50, діаметр яких менше, ніж діаметр центральної області 50. Завдяки зменшеному діаметру кінцевих областей 51, користувач може помістити кінцеву область усередині виїмки 25. Потім користувач продовжує просувати вставний вузол 30 фільтру у виїмку 25. Більше широка центральна область 50 входить у зіткнення із трубчастою стінкою виїмки, формуючи надійну посадку між виїмкою й вставним вузлом 30 фільтру. Контакт між вставним вузлом 30 фільтру й виїмкою 25 може давати сенсорну індикацію, наприклад, у формі помітного звуку або дотикального зворотного зв'язку, сприйманого користувачем, коли він вставляє вузол 30 фільтру у виїмку 25. При цьому користувач одержує індикацію того, що вставний вузол 30 фільтру був повністю вставлений у виїмку 25. В одному варіанті здійснення довжина вставного вузла 30 фільтру після його зборки може становити приблизно 13 мм, його великий діаметр може становити приблизно 5,24 мм, а малий діаметр - приблизно 4,93 мм. Діаметр кожного з декількох отворів 31 може становити приблизно 1 мм. Фахівцеві, однак, повинно бути зрозуміло, що вибір цих розмірів може визначатися з урахуванням різних міркувань. Наприклад, довжина й діаметр вставного вузла 30 фільтру може мінятися залежно від розмірів фільтру 20 і виїмки 25, у які повинен уставлятися вставний вузол 30 фільтру. Діаметр отворів, а також їхня кількість можуть бути змінені залежно від вмісту вставного вузла 30 фільтру. Отвори з меншим діаметром можуть бути використані для вмісту з невеликим розміром одиничного елементу, для зниження ймовірності випадкового випадання вмісту, у той час як отвори більшого розміру можуть бути використані для вмісту, імовірність випадання якого із вставного вузла 30 фільтру в процесі викурювання курильного виробу 10 невелика. Діаметр отвору також може вибиратися з погляду забезпечення падіння тиску, аналогічного тому, що випробовують при викурюванні звичайних курильних виробів. Вставний вузол 30 фільтру може бути сформований литтям під тиском із пластичного матеріалу, що містить полівініловий спирт (ПВС), хоча можливо застосування й інших підходящих матеріалів. Застосовувані для формування вставного вузла 30 фільтру матеріали можуть бути прозорими, непрозорими або напівпрозорими. Вставний вузол 30 фільтру може бути пофарбованим або незабарвленим. Додаткові елементи вставного вузла 30 фільтру можуть бути виконані опуклими або втисненими тисненням. На фіг. 7 показаний вставний вузол 30 фільтру в розібраному або незібраному стані. Вставний вузол 30 фільтру має прийомну секцію 35 і вставну секцію 40, які можуть з'єднуватися одна з одною. Особливістю конструкції прийомної секції 35 і вставної секції 40 є те, що діаметр частини, що стикується, прийомної секції 35 більше діаметру частини, що стикується, вставної секції 40, завдяки чому між прийомною секцією 35 і вставною секцією 40 утвориться перекриття при зборці вставного вузла 30 фільтру. Прийомна секція 35 і вставна секція 40 обидві порожні, завдяки чому після зборки у вставному вузлі 30 фільтру утвориться циліндрична порожнина 41, показана на фіг. 8. Вид перетину вставного вузла 30 фільтру в розібраному або незібраному стані представлений на фіг. 9. Прийомна секція 35 має декілька внутрішніх кругових гребенів 45, а вставна секція 40 має декілька сполучених зовнішніх кругових поглиблень 46. Внутрішні кругові гребені 45 прийомної секції 35 взаємодіють із зовнішніми круговими поглибленнями 46 вставної частини 40, сприяючи формуванню щільної посадки між прийомною секцією 35 і вставною секцією 40 вставного вузла 30 фільтру при зборці вставного вузла 30 фільтру. 3 UA 116120 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зборка вставного вузла 30 фільтру виконується зрушуванням одна з одною прийомної секції 35 і вставної секції 40 так, що частина, яка стикується, прийомної секції 35 і частина, яка стикується, вставної секції 40 перекриваються. Після повної зборки вузла 30 фільтру, передня крайка прийомної секції 35 з'єднується з уступом 47 вставної секції 40, а внутрішні кругові гребені 45 входять у зачеплення із зовнішніми круговими поглибленнями 46. Аналогічно, передня крайка вставної секції 40 входить у зіткнення з уступом 48 прийомної секції 35 при остаточній зборці вставного вузла 30 фільтру. Це з'єднання може створювати помітний звук і супроводжуватися дотикальним зворотним зв'язком, які сприймаються користувачем. Для користувача ця сенсорна індикація служить свідченням зборки вставного вузла 30 фільтру. На фіг. 8 показаний перетин вставного вузла 30 фільтру в зібраному стані. У вставному вузлі 30 фільтру утворена порожнина 41 для розміщення в ній модифікатору диму. Модифікатором диму може бути продукт тютюнової промисловості, наприклад, тютюн, ламінарний тютюн, похідні тютюну, розпушений тютюн, відновлений тютюн, замінник тютюну або не призначені для паління продукти, що містять тютюн, похідні тютюну, розпушений тютюн, відновлений тютюн або замінники тютюну. Модифікатором диму може бути ароматизатор, наприклад, м'ята або кава. Ароматизатор може мати рослинну форму. Модифікатором диму може бути сорбент, наприклад, активоване вугілля або волокнистий фільтруючий матеріал, застосовуваний у тютюновій промисловості, наприклад ацетат целюлози. У деяких варіантах здійснення, порожнина 41 містить тютюн. Тютюн може бути підданий обробці, аналогічній тієї, що використається в промисловості при формуванні сигаретних паличок для сигарет. Коли тютюн подається безперервним потоком, він нарізується порціями, що мають установлені розміри, що відповідають розмірам порожнини 41, для розміщення усередині її. Завдяки цьому, обробка тютюну, застосовуваного у вставних вузлах 30 фільтру, може виконуватися існуючими в промисловості способами з незначними змінами. Вставний вузол 30 фільтру може поставлятися користувачеві окремо від курильного виробу 10, у який повинен уставлятися вставний вузол 30 фільтру. Перед викурюванням курильного виробу 10, користувач може вставити вставний вузол 30 фільтру у фільтр 20 курильного виробу 10. В альтернативному варіанті, курильний виріб 10 може поставлятися користувачеві із уже вставленим у нього вставним вузлом 30 фільтру. У кожному разі, вставний вузол 30 фільтру уставляється у виїмку 25 фільтру 20 після формування фільтру 20. Перевага використання вставного вузла 30 фільтру полягає в тому, що вставний вузол 30 фільтру може містити будь-який із численних різноманітних модифікаторів диму, тому можуть бути отримані курильні вироби з різноманітними характеристиками, наприклад, у частині аромату й сорбуючого вмісту, без змін процесу виготовлення самого курильного виробу. На фіг. 10 показаний курильний виріб 10 з уведеним у нього вставним вузлом 30 фільтру. Користувач може підпалити дистальний кінець 12 сигаретної палички 15 і викурювати курильний виріб 10 звичайним чином. Дим проходить через фільтр 20 у вставний вузол 30 фільтру крізь отвори 31, розташовані з дистального кінця. Органолептичні властивості диму можуть бути модифіковані вмістом вставного вузла 30 фільтру. Дим може проходити крізь отвори в мундштуковому кінці вставного вузла 30 фільтру й далі в рот користувача. У дійсному описі, терміни "смакова речовина" й "ароматизатор" належать до матеріалів, які відповідно до місцевого законодавства, можуть бути використані для додавання продукту для дорослих споживачів бажаного смаку або аромату. Вони можуть включати екстракти, речовини, що коректують аромат, речовини, що придушують активні центри сприйняття гіркоти, збудники або стимулятори активних центрів сприйняття, цукор й (або) замінники цукру й інші добавки, наприклад, деревне вугілля, хлорофіл, мінерали, рослинні речовини, освіжувачі подиху. Вони можуть являти собою штучні, синтетичні або природні інгредієнти або їхні суміші. Вони можуть бути в будь-якій підходящій формі, наприклад, масло, рідина або порошок. Для розгляду різних аспектів заявленого винаходу і його подання, дійсний опис показує на окремих прикладах різних варіантів здійснення можливості реалізації винаходу (-ів) і одержання високоякісних вставних вузлів фільтру. Переваги й ознаки, наведені в описі, належать до варіантів здійснення й не є вичерпними й (або) виключаючими. Вони представлені тільки для поліпшення розуміння й роз'яснення заявлених ознак. Варто мати на увазі, що переваги, варіанти здійснення, приклади, функції, ознаки, конструкції й (або) інші особливості винаходу не повинні розглядатися як обмежуючі винахід, обумовлений формулою, або еквівалентами формули, і що в рамках галузі домагань й (або) змісту винаходу можуть бути використані інші 4 UA 116120 C2 варіанти здійснення й модифікації. Різні варіанти здійснення можуть, відповідно, містити, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів тощо. Крім того, винахід включає інші винаходи, не заявлені тут, але які можуть бути заявлені в майбутньому. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 1. Вставний вузол фільтра для вставки у фільтр курильного виробу, що має виїмку, що містить модифікатор диму, причому вставний вузол фільтра оснащений зовнішнім кожухом, що утворює порожнину для розміщення в ній модифікатора диму й має дві частини, що взаємно стикуються одна з одною, які, при їхньому з'єднанні, утворять порожнину, і при цьому вставний вузол фільтра пристосований для його введення у виїмку фільтра курильного виробу користувачем. 2. Вставний вузол за п. 1, у якому при з'єднанні двох частин, що взаємно стикуються одна з одною, забезпечується перша сенсорна індикація. 3. Вставний вузол за п. 2, у якому сенсорною індикацією є звукова індикація. 4. Вставний вузол за будь-яким з попередніх пунктів, у якому в кожусі є декілька отворів, що забезпечують проходження диму через вставний вузол фільтра переважно в осьовому напрямку. 5. Вставний вузол за п. 4, у якому щонайменше один отвір знаходиться в плоскому кінці вузла. 6. Вставний вузол за будь-яким з попередніх пунктів, що має декілька отворів у першому плоскому кінці й декілька отворів у другому плоскому кінці. 7. Вставний вузол за будь-яким з попередніх пунктів, у якому модифікатор диму включає продукт тютюнової промисловості. 8. Вставний вузол за будь-яким з попередніх пунктів, у якому модифікатор диму включає сорбент у вигляді частинок. 9. Вставний вузол за будь-яким з попередніх пунктів, у якому модифікатор диму включає ароматизатор. 10. Вставний вузол за будь-яким з попередніх пунктів, виконаний за формою, що сприяє його введенню у виїмку. 11. Вставний вузол за будь-яким з попередніх пунктів, виконаний за формою, що сприяє його фіксації у виїмці. 12. Фільтр курильного виробу, оснащений вставним вузлом за будь-яким з пп. 1-11, уведеним у його виїмку. 13. Фільтр курильного виробу за п. 12, у якому вставний вузол фільтра забезпечує сенсорну індикацію, що свідчить про введення цього вузла у виїмку фільтра курильного виробу. 14. Фільтр курильного виробу за п. 13, у якому сенсорною індикацією, що свідчить про введення, є звукова індикація. 5 UA 116120 C2 6 UA 116120 C2 7 UA 116120 C2 8 UA 116120 C2 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
