Фільтр вставний газовий

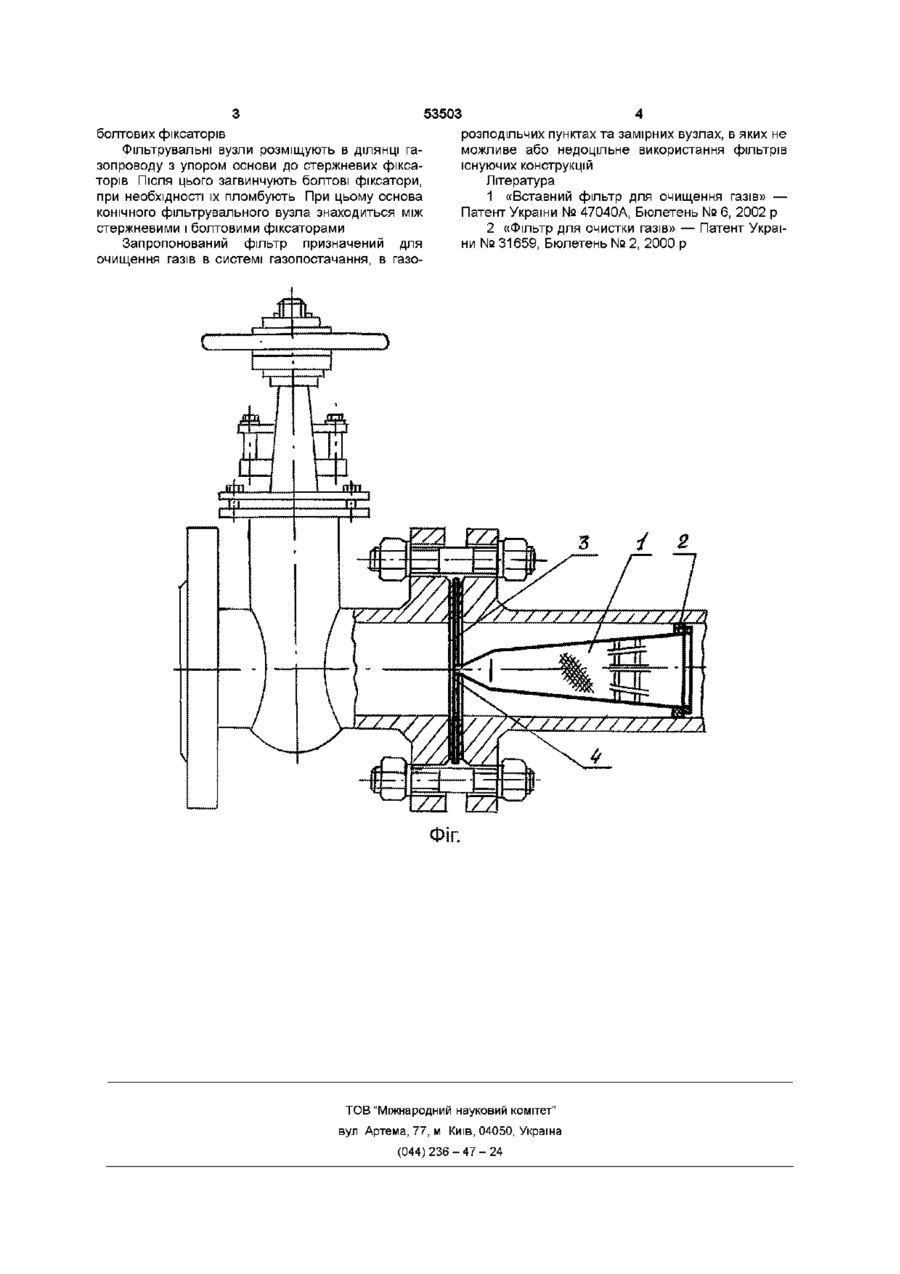

1 Фільтр вставний газовий, що містить фільтрувальний вузол конусної форми, основа якого закріплена за допомогою стопорного ме ханізму в середині циліндричного (трубного) корпусу, який відрізняється тим, що стопорний механізм виконаний у вигляді стержневих фіксаторів, закріплених по колу в заданій ДІЛЯНЦІ газопроводу, який є корпусом для розміщення фільтрувального вузла 2 Фільтр вставний газовий за п 1, який відрізняється тим, що стопорний механізм обладнаний додатковими знімними болтовими фіксаторами так, щоб основа фільтрувального вузла знаходилась між стержневими і болтовими фіксаторами Винахід відноситься до техніки очищення газів, зокрема для очищення природних та технологічних газів Відомий фільтр вставний газовий [1], який складається з конічного фільтрувального вузла, що своєю основою за допомогою кільцевого диску закріплений між фланцями газопроводу Недоліком даного фільтру є наявність кільцевого диску для кріплення в існуючому фланцевому з'єднанні Найбільш близьким до винаходу, що заявляється, є фільтр вставний газовий [2], який складається з фільтрувального елемента конусної форми, основа якого закріплена за допомогою стопорного механізму в середині циліндричного (трубного) фланцевого корпуса Недоліком даного фільтра є наявність циліндричного корпуса з двома фланцями для монтажу в газопроводі В основу винаходу поставлена задача створити фільтр вставний газовий, який дозволив би спростити конструкцію Поставлена мета вирішується тим, що стопорний механізм виконаний у вигляді стержневих фіксаторів закріплених по колу в заданій ДІЛЯНЦІ газопроводу, який служить корпусом для розміщення фільтрувального вузла Стопорний механізм обладнаний додатковими з'ємними болтовими фіксаторами так, щоб основа фільтрувального вузла знаходилась між стержневими і болтовими фіксаторами Такий фільтр встановлюється в середині дові льної ділянки газопроводу, визначеної технологічною необхідністю При цьому фільтр розміщується в газопроводі з упором основи в стержневі фіксатори вершиною назустріч газовому потоку Для попередження зміщення фільтра при зворотніх газових перетоках в даній ДІЛЯНЦІ газопроводу передбачені додаткові з'ємні болтові фіксатори Суть винаходу пояснюється кресленням На кресленні (фіг) схематично зображено фільтр вставний газовий Фільтр складається з фільтрувального вузла 1 конусної форми розміщеного всередині ділянки газопроводу 2 В основі конічного фільтрувального вузла встановлене ущільнююче кільце 3 для ущільнення основи фільтрувального вузла з внутрішньою поверхнею газопроводу Для осьової фіксації фільтрувального вузла від дії потоку газу в заданій ДІЛЯНЦІ газопроводу по його колу змонтовані стержневі фіксатори 4 Для попередження зворотнього переміщення фільтрувального вузла ділянку газопровода обладнано додатковими з'ємними болтовими фіксаторами 5 так, щоб основа фільтрувального вузла знаходилась між стержневими і болтовими фіксаторами Для забезпечення переміщення фільтрувального вузла в середині газопроводу передбачено гаковий пристрій 6 Фільтр заявленої конструкції монтується в любій ДІЛЯНЦІ газопроводу, визначеній технологічною необхідністю Для осьової фіксації фільтрувального вузла в газопроводі по його колу монтують стержневі фіксатори і створюють різьбові отвори для СО о Ю СО Ю 53503 болтових фіксаторів Фільтрувальні вузли розміщують в ДІЛЯНЦІ газопроводу з упором основи до стержневих фіксаторів Після ЦЬОГО загвинчують болтові фіксатори, при необхідності їх пломбують При цьому основа конічного фільтрувального вузла знаходиться між стержневими і болтовими фіксаторами Запропонований фільтр призначений для очищення газів в системі газопостачання, в газо розподільчих пунктах та замірних вузлах, в яких не можливе або недоцільне використання фільтрів існуючих конструкцій Література 1 «Вставний фільтр для очищення газів» — Патент України № 47040А, Бюлетень № 6, 2002 р 2 «Фільтр для очистки газів» — Патент України № 31659, Бюлетень № 2, 2000 р ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
