Складана коробка

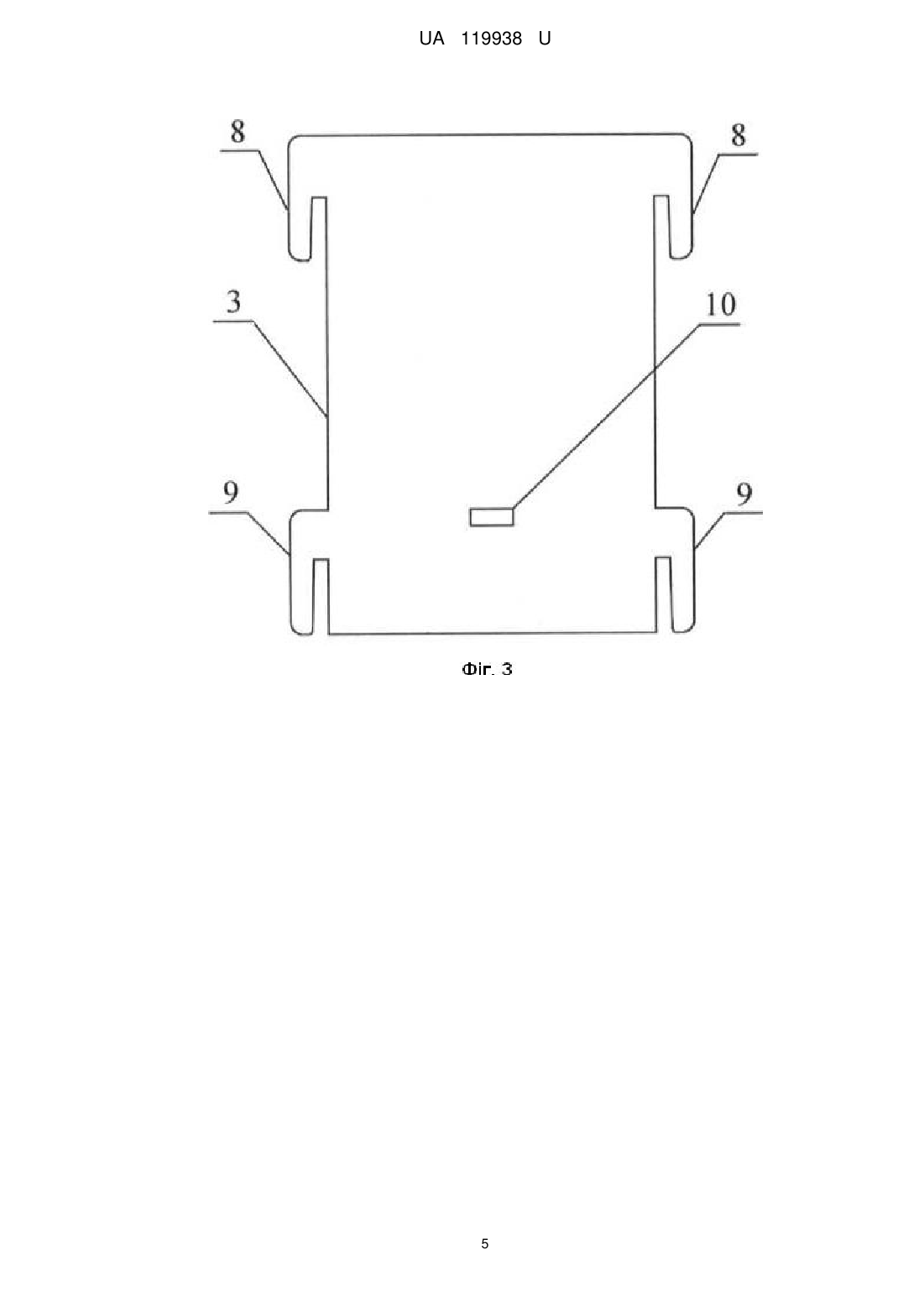

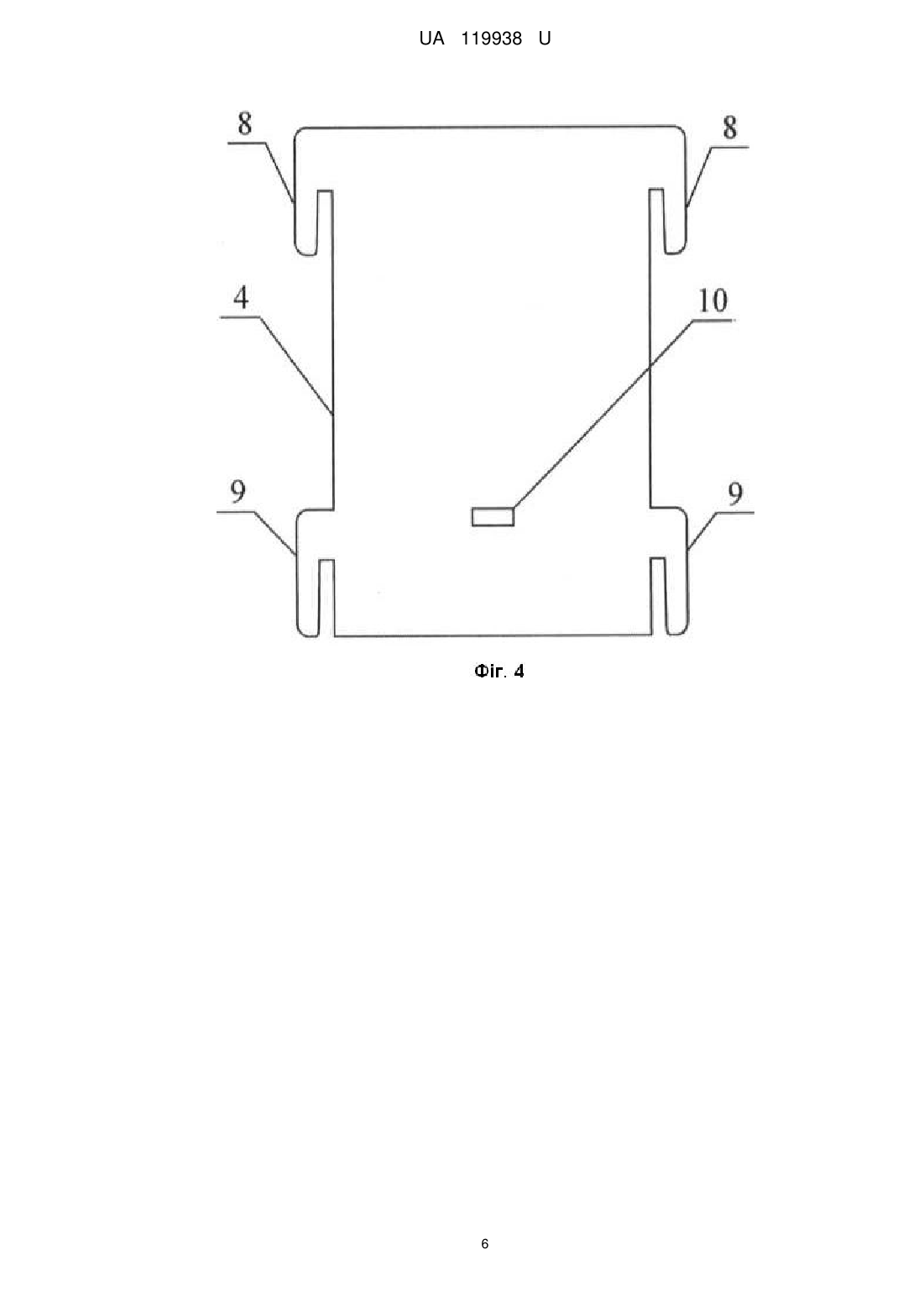

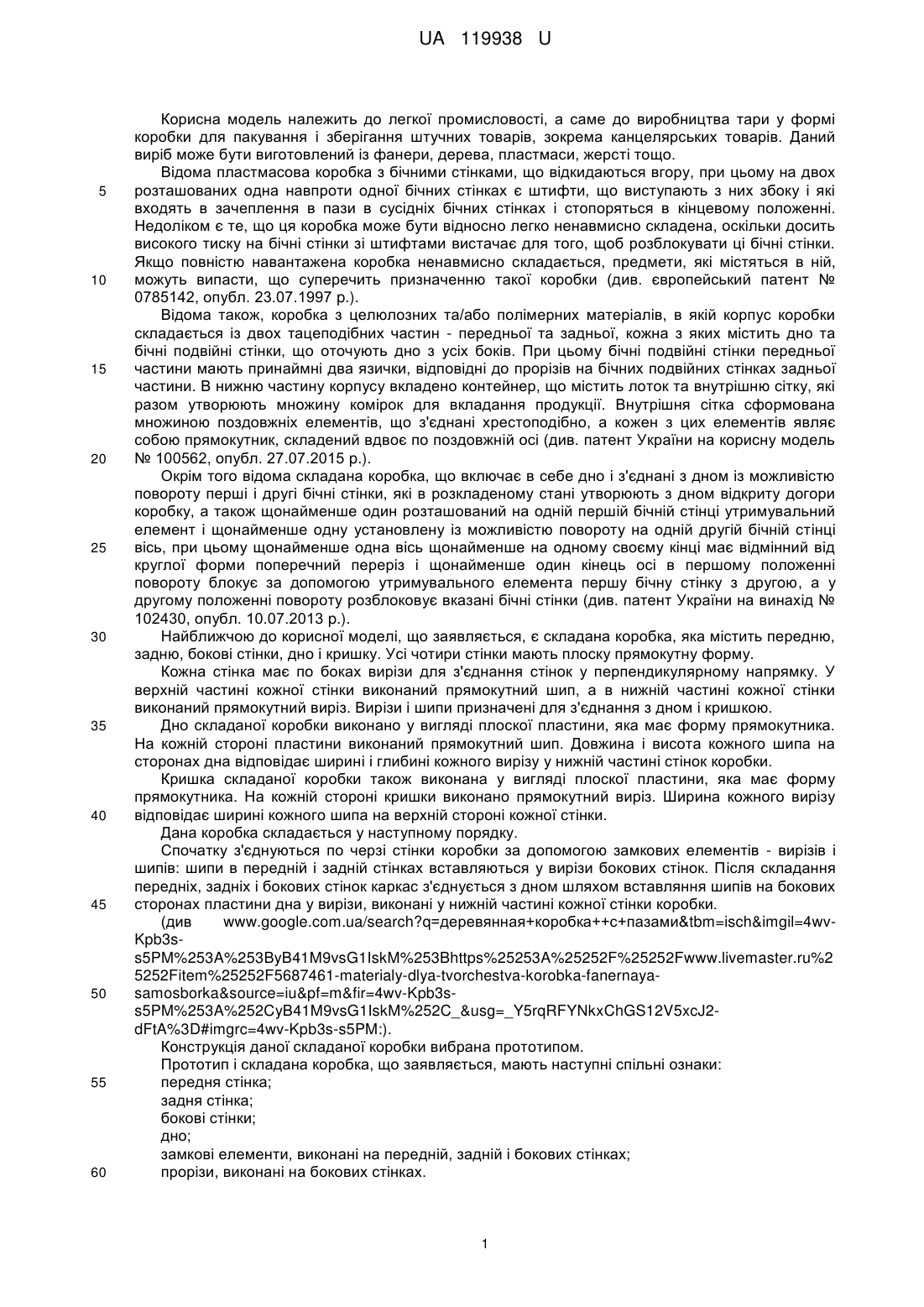

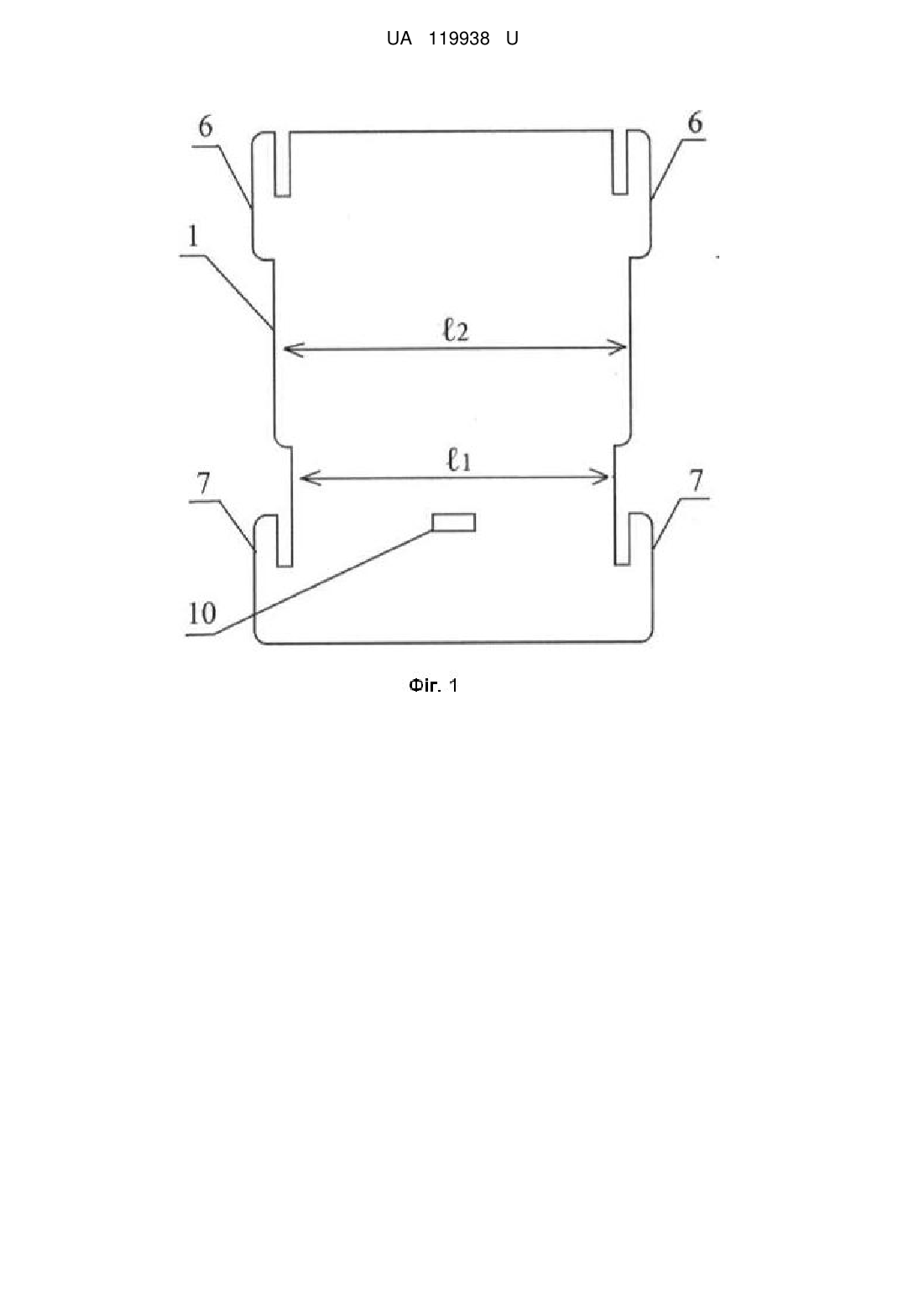

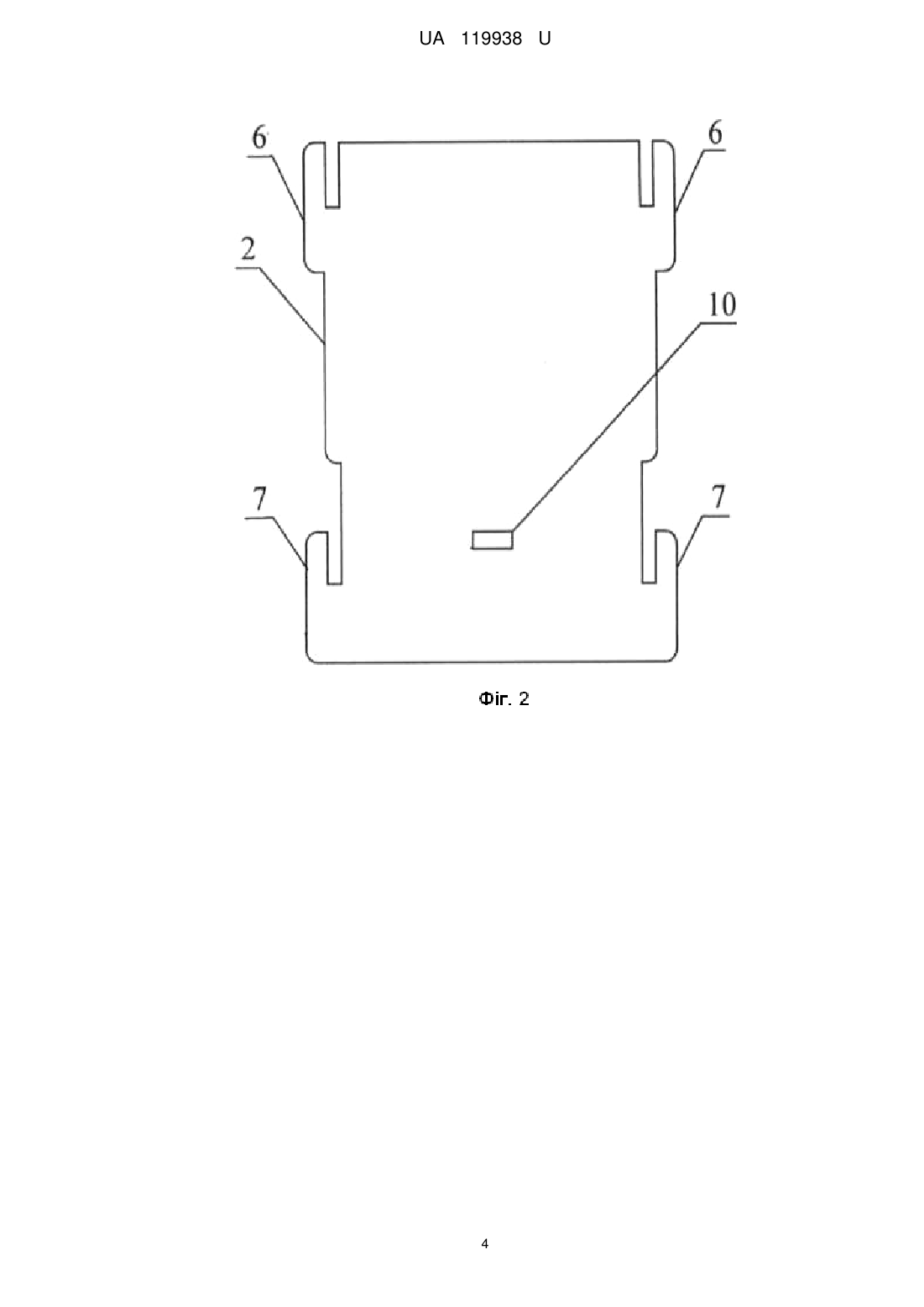

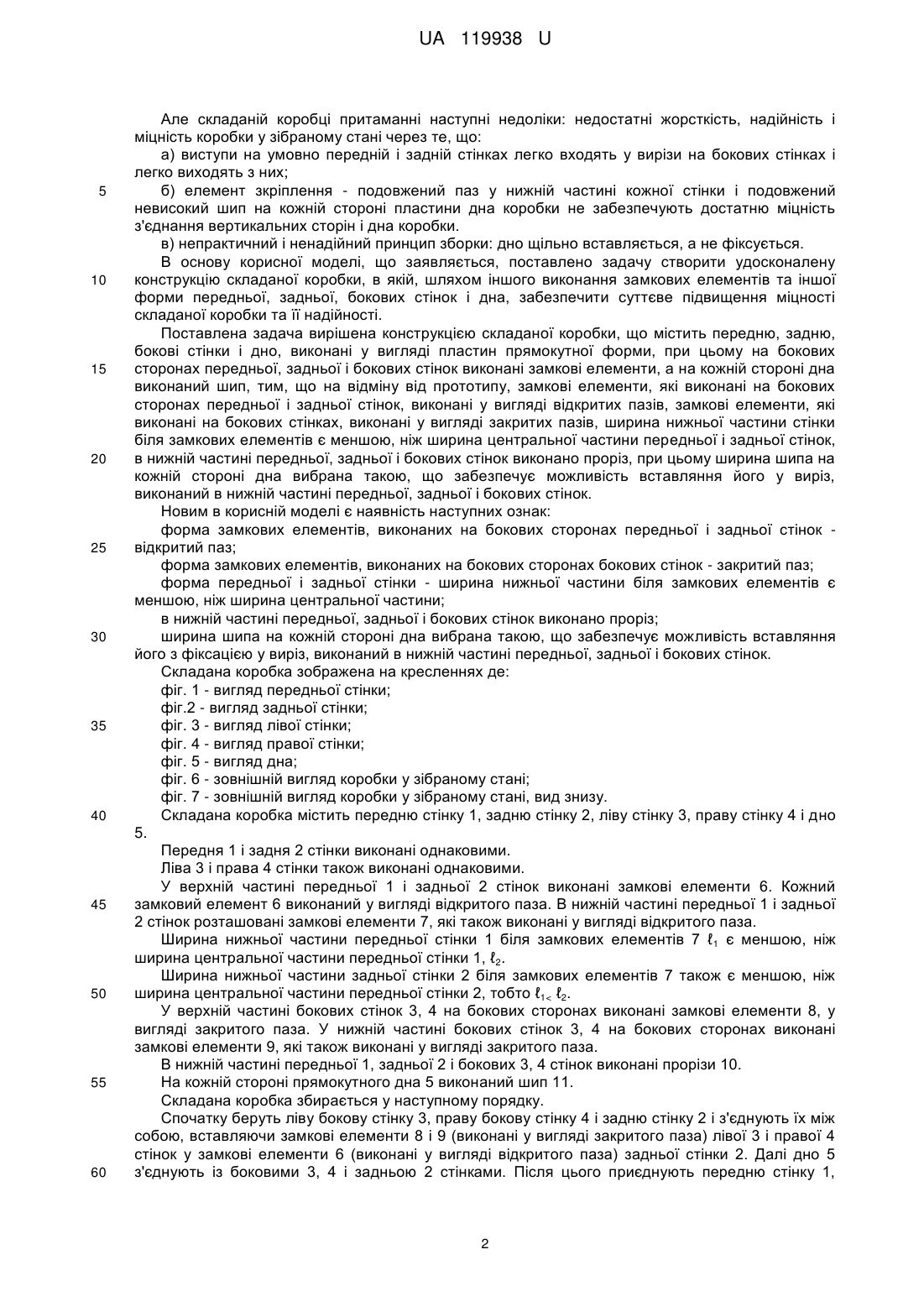

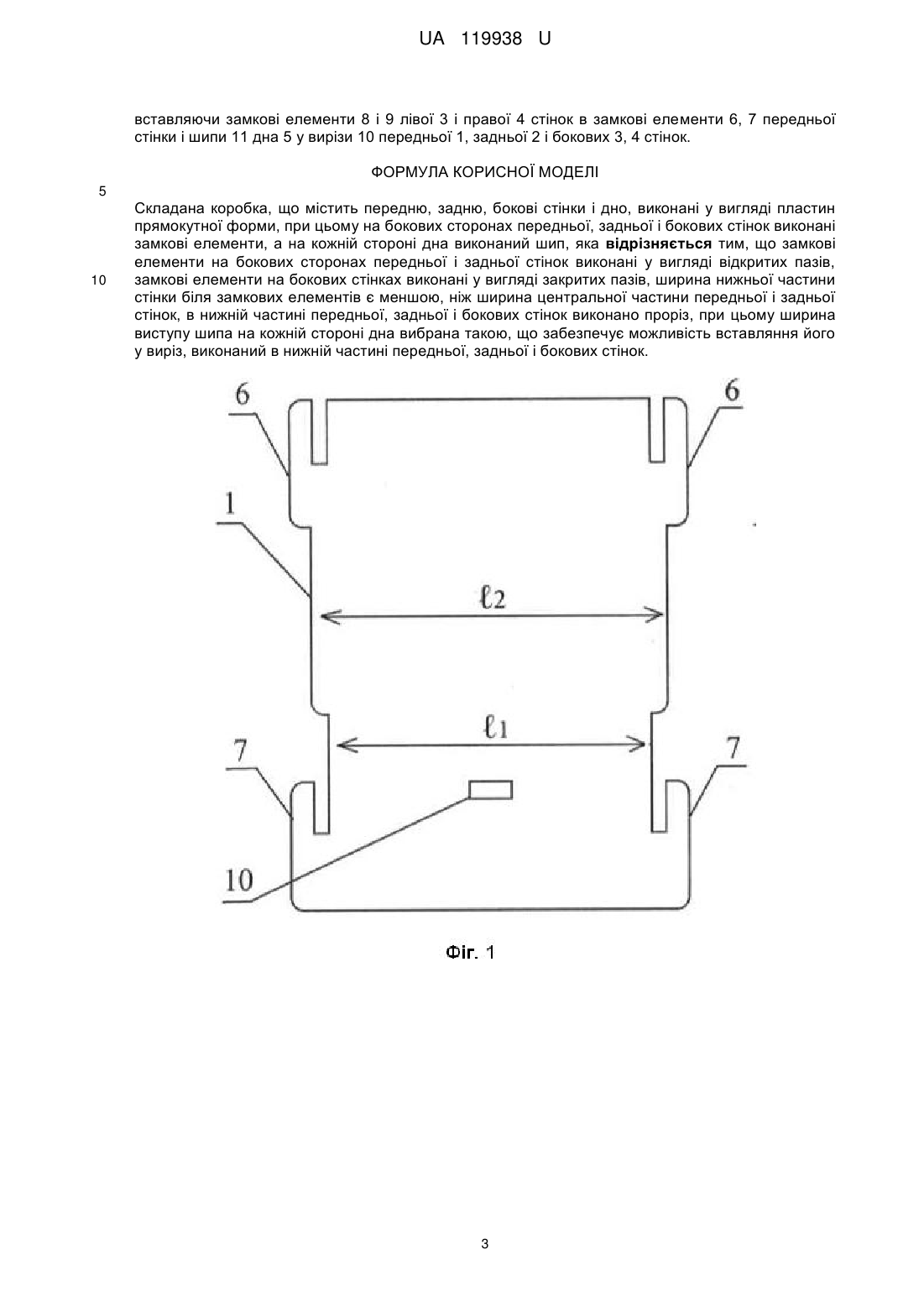

Реферат: Складана коробка містить передню, задню, бокові стінки і дно, виконані у вигляді пластин прямокутної форми, при цьому на бокових сторонах передньої, задньої і бокових стінок виконані замкові елементи, а на кожній стороні дна виконаний шип. При цьому замкові елементи на бокових сторонах передньої і задньої стінок виконані у вигляді відкритих пазів, замкові елементи на бокових стінках виконані у вигляді закритих пазів, ширина нижньої частини стінки біля замкових елементів є меншою, ніж ширина центральної частини передньої і задньої стінок, в нижній частині передньої, задньої і бокових стінок виконано проріз, при цьому ширина виступу шипа на кожній стороні дна вибрана такою, що забезпечує можливість вставляння його у виріз, виконаний в нижній частині передньої, задньої і бокових стінок. UA 119938 U (54) СКЛАДАНА КОРОБКА UA 119938 U UA 119938 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, а саме до виробництва тари у формі коробки для пакування і зберігання штучних товарів, зокрема канцелярських товарів. Даний виріб може бути виготовлений із фанери, дерева, пластмаси, жерсті тощо. Відома пластмасова коробка з бічними стінками, що відкидаються вгору, при цьому на двох розташованих одна навпроти одної бічних стінках є штифти, що виступають з них збоку і які входять в зачеплення в пази в сусідніх бічних стінках і стопоряться в кінцевому положенні. Недоліком є те, що ця коробка може бути відносно легко ненавмисно складена, оскільки досить високого тиску на бічні стінки зі штифтами вистачає для того, щоб розблокувати ці бічні стінки. Якщо повністю навантажена коробка ненавмисно складається, предмети, які містяться в ній, можуть випасти, що суперечить призначенню такої коробки (див. європейський патент № 0785142, опубл. 23.07.1997 p.). Відома також, коробка з целюлозних та/або полімерних матеріалів, в якій корпус коробки складається із двох тацеподібних частин - передньої та задньої, кожна з яких містить дно та бічні подвійні стінки, що оточують дно з усіх боків. При цьому бічні подвійні стінки передньої частини мають принаймні два язички, відповідні до прорізів на бічних подвійних стінках задньої частини. В нижню частину корпусу вкладено контейнер, що містить лоток та внутрішню сітку, які разом утворюють множину комірок для вкладання продукції. Внутрішня сітка сформована множиною поздовжніх елементів, що з'єднані хрестоподібно, а кожен з цих елементів являє собою прямокутник, складений вдвоє по поздовжній осі (див. патент України на корисну модель № 100562, опубл. 27.07.2015 p.). Окрім того відома складана коробка, що включає в себе дно і з'єднані з дном із можливістю повороту перші і другі бічні стінки, які в розкладеному стані утворюють з дном відкриту догори коробку, а також щонайменше один розташований на одній першій бічній стінці утримувальний елемент і щонайменше одну установлену із можливістю повороту на одній другій бічній стінці вісь, при цьому щонайменше одна вісь щонайменше на одному своєму кінці має відмінний від круглої форми поперечний переріз і щонайменше один кінець осі в першому положенні повороту блокує за допомогою утримувального елемента першу бічну стінку з другою, а у другому положенні повороту розблоковує вказані бічні стінки (див. патент України на винахід № 102430, опубл. 10.07.2013 p.). Найближчою до корисної моделі, що заявляється, є складана коробка, яка містить передню, задню, бокові стінки, дно і кришку. Усі чотири стінки мають плоску прямокутну форму. Кожна стінка має по боках вирізи для з'єднання стінок у перпендикулярному напрямку. У верхній частині кожної стінки виконаний прямокутний шип, а в нижній частині кожної стінки виконаний прямокутний виріз. Вирізи і шипи призначені для з'єднання з дном і кришкою. Дно складаної коробки виконано у вигляді плоскої пластини, яка має форму прямокутника. На кожній стороні пластини виконаний прямокутний шип. Довжина і висота кожного шипа на сторонах дна відповідає ширині і глибині кожного вирізу у нижній частині стінок коробки. Кришка складаної коробки також виконана у вигляді плоскої пластини, яка має форму прямокутника. На кожній стороні кришки виконано прямокутний виріз. Ширина кожного вирізу відповідає ширині кожного шипа на верхній стороні кожної стінки. Дана коробка складається у наступному порядку. Спочатку з'єднуються по черзі стінки коробки за допомогою замкових елементів - вирізів і шипів: шипи в передній і задній стінках вставляються у вирізи бокових стінок. Після складання передніх, задніх і бокових стінок каркас з'єднується з дном шляхом вставляння шипів на бокових сторонах пластини дна у вирізи, виконані у нижній частині кожної стінки коробки. (див www.google.com.ua/search?q=деревянная+коробка++с+пазами&tbm=isch&imgil=4wvKpb3ss5PM%253A%253ByB41M9vsG1IskM%253Bhttps%25253A%25252F%25252Fwww.livemaster.ru%2 5252Fitem%25252F5687461-materialy-dlya-tvorchestva-korobka-fanernayasamosborka&source=iu&pf=m&fir=4wv-Kpb3ss5PM%253A%252CyB41M9vsG1IskM%252C_&usg=_Y5rqRFYNkxChGS12V5xcJ2dFtA%3D#imgrc=4wv-Kpb3s-s5PM:). Конструкція даної складаної коробки вибрана прототипом. Прототип і складана коробка, що заявляється, мають наступні спільні ознаки: передня стінка; задня стінка; бокові стінки; дно; замкові елементи, виконані на передній, задній і бокових стінках; прорізи, виконані на бокових стінках. 1 UA 119938 U 5 10 15 20 25 30 35 40 45 50 55 60 Але складаній коробці притаманні наступні недоліки: недостатні жорсткість, надійність і міцність коробки у зібраному стані через те, що: а) виступи на умовно передній і задній стінках легко входять у вирізи на бокових стінках і легко виходять з них; б) елемент зкріплення - подовжений паз у нижній частині кожної стінки і подовжений невисокий шип на кожній стороні пластини дна коробки не забезпечують достатню міцність з'єднання вертикальних сторін і дна коробки. в) непрактичний і ненадійний принцип зборки: дно щільно вставляється, а не фіксується. В основу корисної моделі, що заявляється, поставлено задачу створити удосконалену конструкцію складаної коробки, в якій, шляхом іншого виконання замкових елементів та іншої форми передньої, задньої, бокових стінок і дна, забезпечити суттєве підвищення міцності складаної коробки та її надійності. Поставлена задача вирішена конструкцією складаної коробки, що містить передню, задню, бокові стінки і дно, виконані у вигляді пластин прямокутної форми, при цьому на бокових сторонах передньої, задньої і бокових стінок виконані замкові елементи, а на кожній стороні дна виконаний шип, тим, що на відміну від прототипу, замкові елементи, які виконані на бокових сторонах передньої і задньої стінок, виконані у вигляді відкритих пазів, замкові елементи, які виконані на бокових стінках, виконані у вигляді закритих пазів, ширина нижньої частини стінки біля замкових елементів є меншою, ніж ширина центральної частини передньої і задньої стінок, в нижній частині передньої, задньої і бокових стінок виконано проріз, при цьому ширина шипа на кожній стороні дна вибрана такою, що забезпечує можливість вставляння його у виріз, виконаний в нижній частині передньої, задньої і бокових стінок. Новим в корисній моделі є наявність наступних ознак: форма замкових елементів, виконаних на бокових сторонах передньої і задньої стінок відкритий паз; форма замкових елементів, виконаних на бокових сторонах бокових стінок - закритий паз; форма передньої і задньої стінки - ширина нижньої частини біля замкових елементів є меншою, ніж ширина центральної частини; в нижній частині передньої, задньої і бокових стінок виконано проріз; ширина шипа на кожній стороні дна вибрана такою, що забезпечує можливість вставляння його з фіксацією у виріз, виконаний в нижній частині передньої, задньої і бокових стінок. Складана коробка зображена на кресленнях де: фіг. 1 - вигляд передньої стінки; фіг.2 - вигляд задньої стінки; фіг. 3 - вигляд лівої стінки; фіг. 4 - вигляд правої стінки; фіг. 5 - вигляд дна; фіг. 6 - зовнішній вигляд коробки у зібраному стані; фіг. 7 - зовнішній вигляд коробки у зібраному стані, вид знизу. Складана коробка містить передню стінку 1, задню стінку 2, ліву стінку 3, праву стінку 4 і дно 5. Передня 1 і задня 2 стінки виконані однаковими. Ліва 3 і права 4 стінки також виконані однаковими. У верхній частині передньої 1 і задньої 2 стінок виконані замкові елементи 6. Кожний замковий елемент 6 виконаний у вигляді відкритого паза. В нижній частині передньої 1 і задньої 2 стінок розташовані замкові елементи 7, які також виконані у вигляді відкритого паза. Ширина нижньої частини передньої стінки 1 біля замкових елементів 7 ℓ 1 є меншою, ніж ширина центральної частини передньої стінки 1, ℓ2. Ширина нижньої частини задньої стінки 2 біля замкових елементів 7 також є меншою, ніж ширина центральної частини передньої стінки 2, тобто ℓ1< ℓ2. У верхній частині бокових стінок 3, 4 на бокових сторонах виконані замкові елементи 8, у вигляді закритого паза. У нижній частині бокових стінок 3, 4 на бокових сторонах виконані замкові елементи 9, які також виконані у вигляді закритого паза. В нижній частині передньої 1, задньої 2 і бокових 3, 4 стінок виконані прорізи 10. На кожній стороні прямокутного дна 5 виконаний шип 11. Складана коробка збирається у наступному порядку. Спочатку беруть ліву бокову стінку 3, праву бокову стінку 4 і задню стінку 2 і з'єднують їх між собою, вставляючи замкові елементи 8 і 9 (виконані у вигляді закритого паза) лівої 3 і правої 4 стінок у замкові елементи 6 (виконані у вигляді відкритого паза) задньої стінки 2. Далі дно 5 з'єднують із боковими 3, 4 і задньою 2 стінками. Після цього приєднують передню стінку 1, 2 UA 119938 U вставляючи замкові елементи 8 і 9 лівої 3 і правої 4 стінок в замкові елементи 6, 7 передньої стінки і шипи 11 дна 5 у вирізи 10 передньої 1, задньої 2 і бокових 3, 4 стінок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Складана коробка, що містить передню, задню, бокові стінки і дно, виконані у вигляді пластин прямокутної форми, при цьому на бокових сторонах передньої, задньої і бокових стінок виконані замкові елементи, а на кожній стороні дна виконаний шип, яка відрізняється тим, що замкові елементи на бокових сторонах передньої і задньої стінок виконані у вигляді відкритих пазів, замкові елементи на бокових стінках виконані у вигляді закритих пазів, ширина нижньої частини стінки біля замкових елементів є меншою, ніж ширина центральної частини передньої і задньої стінок, в нижній частині передньої, задньої і бокових стінок виконано проріз, при цьому ширина виступу шипа на кожній стороні дна вибрана такою, що забезпечує можливість вставляння його у виріз, виконаний в нижній частині передньої, задньої і бокових стінок. 3 UA 119938 U 4 UA 119938 U 5 UA 119938 U 6 UA 119938 U 7 UA 119938 U 8 UA 119938 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
