Складана коробка

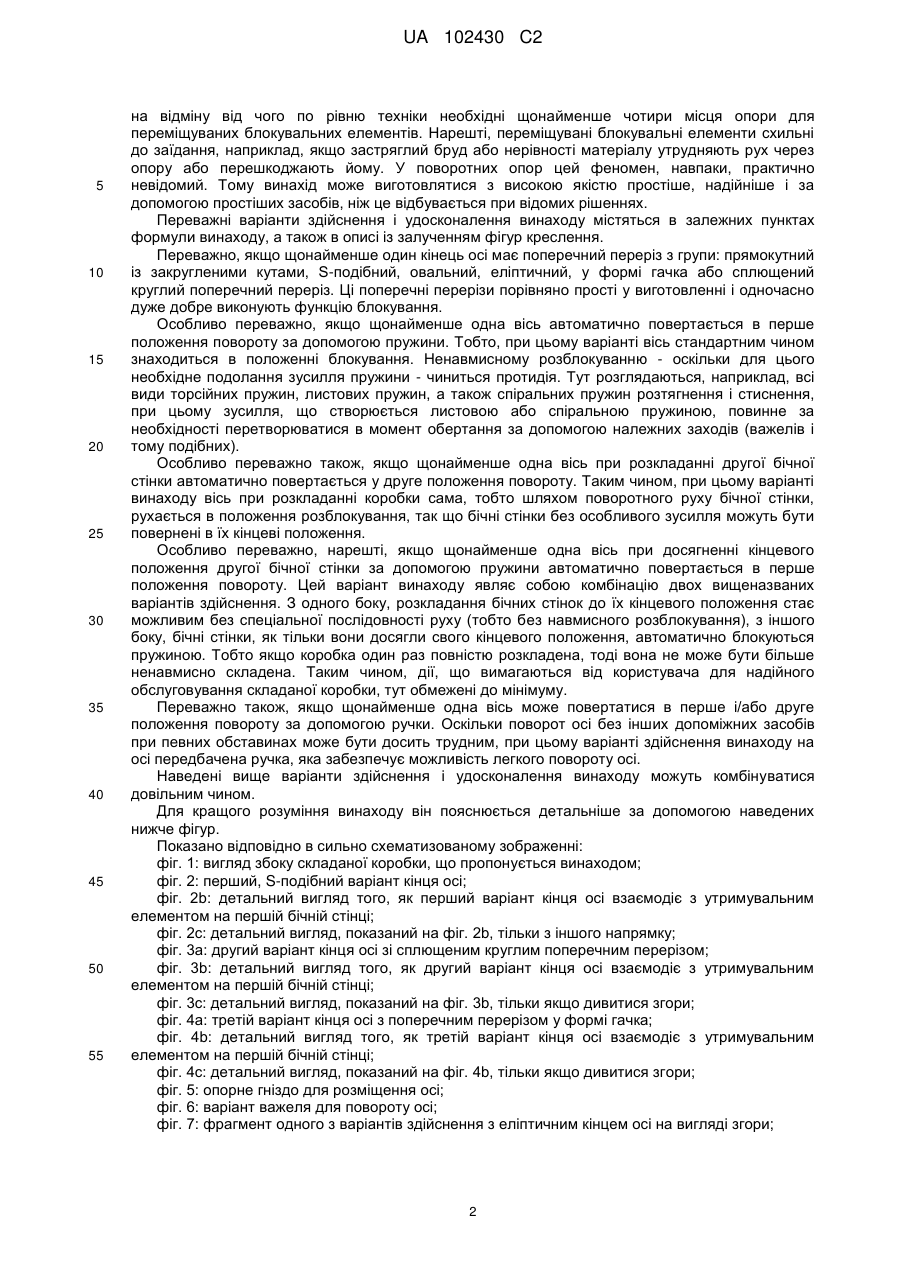

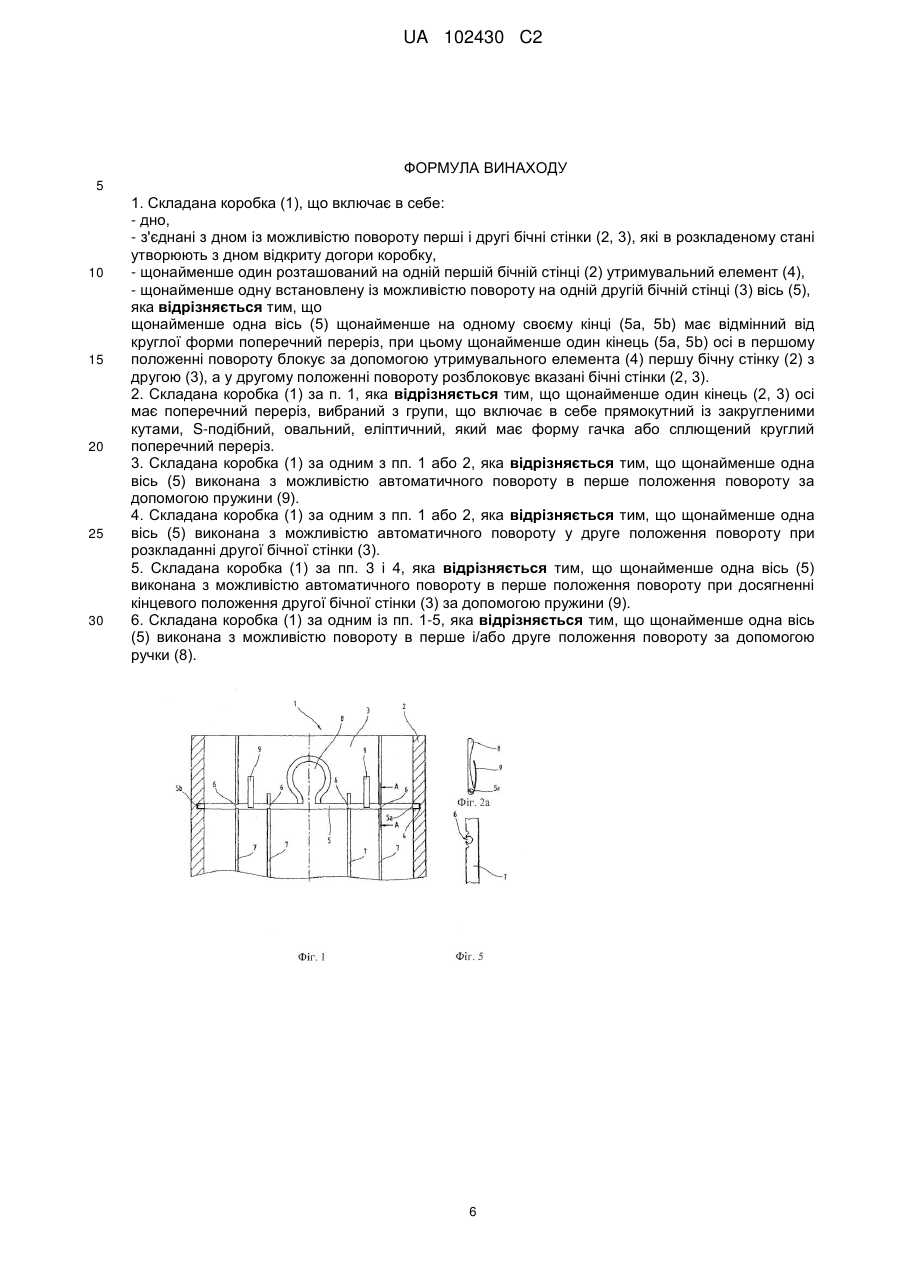

Реферат: Винахід стосується складаної коробки (1), що включає в себе дно і з'єднані з дном із можливістю повороту перші і другі бічні стінки (2, 3), які в розкладеному стані утворюють з дном відкриту догори коробку, а також щонайменше один розташований на одній першій бічній стінці (2) утримувальний елемент (4) і щонайменше одну встановлену із можливістю повороту на одній другій бічній стінці (3) вісь (5), при цьому щонайменше одна вісь (5) щонайменше на одному своєму кінці (5а, 5b) має відмінний від круглої форми поперечний переріз, і щонайменше один кінець (5а, 5b) осі в першому положенні повороту блокує за допомогою утримувального елемента (4) першу бічну стінку (2) з другою (3), а у другому положенні повороту розблоковує вказані бічні стінки (2, 3). UA 102430 C2 (12) UA 102430 C2 UA 102430 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується складаної коробки, що включає в себе дно, з'єднані з дном із можливістю повороту перші і другі бічні стінки, які в розкладеному (піднятому) стані утворюють з дном відкриту догори коробку, а також щонайменше один розташований на одній першій бічній стінці утримувальний елемент і щонайменше одну, встановлену з можливістю повороту на одній другій бічній стінці, вісь. Складані коробки є практичним допоміжним засобом для транспортування предметів, оскільки вони в розкладеному (піднятому) стані утворюють відкриту догори коробку або ящик, а в складеному стані є плоскими і тому легко вкладаються. Порівняно з нескладаними коробками це істотна перевага. Проте, застосування складаних коробок обмежується або стає зовсім неможливим внаслідок їх, як правило, нижчої міцності. Крім того, відомі блокувальні механізми, які блокують бічні стінки один відносно одного і таким чином повинні перешкоджати складанню коробки, часто є ненадійними або ж мають дуже складну конструкцію. Наприклад, з документа EP 0785142 A1 відома пластмасова коробка з бічними стінками, що відкидаються вгору, при цьому на двох розташованих одна навпроти одної бічних стінках є штифти, що виступають з них збоку і, які входять в зачеплення в пази в сусідніх бічних стінках і стопоряться в кінцевому положенні. Недоліком тут є те, що ця коробка може бути відносно легко ненавмисно складена, оскільки досить високого тиску на бічні стінки зі штифтами вистачає для того, щоб розблокувати ці бічні стінки. Якщо повністю навантажена коробка ненавмисно складається, предмети, які містяться в ній, можуть випасти, що суперечить значенню такої коробки. З документа WO 00/68099 відомий також переносний, переважно виготовлений з полімерного матеріалу контейнер, у якого є по суті прямокутне дно і дві пари встановлених із можливістю повороту бічних стінок. Для блокування бічних стінок передбачені штифти, які розташовані на двох з цих бічних стінок. Ці штифти можуть переміщатися між положенням розблокування і положенням блокування. У останньому штифти виступають з бічної стінки і входять в зачеплення у виїмку сусідньої бічної стінки. Через механізм переміщення пальців контейнер є технічно порівняно складним. Тому для багатьох користувачів або, відповідно, випадків застосування така коробка є дуже дорогою. Тому задачею винаходу є запропонувати складану коробку, яка має поліпшений захист від ненавмисного складання. Задача винаходу вирішується за допомогою складаної коробки за п. 1 формули винаходу, а саме, складаної коробки, що включає в себе: - дно, - з'єднані з дном із можливістю повороту перші і другі бічні стінки, які в розкладеному стані утворюють з дном відкриту догори коробку, - щонайменше один розташований на одній першій бічній стінці утримувальний елемент, - щонайменше одну встановлену на одній другій бічній стінці з можливістю повороту вісь, при цьому щонайменше одна вісь щонайменше на одному своєму кінці осі має відмінний від круглої форми поперечний переріз, при цьому щонайменше один кінець осі в першому положенні повороту блокує за допомогою утримувального елементу першу бічну стінку з другою, а у другому положенні повороту розблоковує вказані бічні стінки. Тобто, відповідно до винаходу некруглий кінець обертової осі взаємодіє з утримувальним елементом на сусідній бічній стінці таким чином, що обидві стінки в першому положенні повороту кінця осі блокуються, а у другому напрямку обертання розблоковуються. Звідси безпосередньо витікає декілька переваг. Наприклад, складана коробка захищена від ненавмисного складання, оскільки для складання необхідна багатоступінчаста послідовність рухів (розблокування при першому русі і складання при другому русі). Крім того, складана коробка обходиться відносно простими і тому міцними блокувальними елементами, тому що поворотна опора осі простіша у виготовленні ніж, наприклад, опора, яка забезпечує можливість поздовжнього переміщення блокувальних елементів. Наприклад, опора (наприклад, вісь з металу, опорне гніздо з полімерного матеріалу) в стані постачання може бути навмисно виконана тугою, оскільки вісь і опора при експлуатації притираються і таким чином згодом забезпечують оптимальну посадку деталей. Це стає можливим завдяки тій обставині, що в поздовжньому напрямку завжди одне і те ж місце осі знаходиться в контакті з одним і тим же місцем опори. Порівняно з опорою переміщення по рівню техніки це явна перевага, оскільки що, на жаль, досить легко може трапитися ненавмисно - блокувальні елементи, що мають форму стержня, часто бувають зігнуті, і тому можлива тільки дуже слабка опора блокувальних елементів. Відповідно до винаходу, навпаки, простими засобами може бути забезпечена опора, яка, як вважає користувач, є високоякісною, тому що має тугу посадку. Крім того, пропоноване винаходом рішення - якщо вісь є безперервною - обходиться, в принципі, тільки двома опорами, 1 UA 102430 C2 5 10 15 20 25 30 35 40 45 50 55 на відміну від чого по рівню техніки необхідні щонайменше чотири місця опори для переміщуваних блокувальних елементів. Нарешті, переміщувані блокувальні елементи схильні до заїдання, наприклад, якщо застряглий бруд або нерівності матеріалу утрудняють рух через опору або перешкоджають йому. У поворотних опор цей феномен, навпаки, практично невідомий. Тому винахід може виготовлятися з високою якістю простіше, надійніше і за допомогою простіших засобів, ніж це відбувається при відомих рішеннях. Переважні варіанти здійснення і удосконалення винаходу містяться в залежних пунктах формули винаходу, а також в описі із залученням фігур креслення. Переважно, якщо щонайменше один кінець осі має поперечний переріз з групи: прямокутний із закругленими кутами, S-подібний, овальний, еліптичний, у формі гачка або сплющений круглий поперечний переріз. Ці поперечні перерізи порівняно прості у виготовленні і одночасно дуже добре виконують функцію блокування. Особливо переважно, якщо щонайменше одна вісь автоматично повертається в перше положення повороту за допомогою пружини. Тобто, при цьому варіанті вісь стандартним чином знаходиться в положенні блокування. Ненавмисному розблокуванню - оскільки для цього необхідне подолання зусилля пружини - чиниться протидія. Тут розглядаються, наприклад, всі види торсійних пружин, листових пружин, а також спіральних пружин розтягнення і стиснення, при цьому зусилля, що створюється листовою або спіральною пружиною, повинне за необхідності перетворюватися в момент обертання за допомогою належних заходів (важелів і тому подібних). Особливо переважно також, якщо щонайменше одна вісь при розкладанні другої бічної стінки автоматично повертається у друге положення повороту. Таким чином, при цьому варіанті винаходу вісь при розкладанні коробки сама, тобто шляхом поворотного руху бічної стінки, рухається в положення розблокування, так що бічні стінки без особливого зусилля можуть бути повернені в їх кінцеві положення. Особливо переважно, нарешті, якщо щонайменше одна вісь при досягненні кінцевого положення другої бічної стінки за допомогою пружини автоматично повертається в перше положення повороту. Цей варіант винаходу являє собою комбінацію двох вищеназваних варіантів здійснення. З одного боку, розкладання бічних стінок до їх кінцевого положення стає можливим без спеціальної послідовності руху (тобто без навмисного розблокування), з іншого боку, бічні стінки, як тільки вони досягли свого кінцевого положення, автоматично блокуються пружиною. Тобто якщо коробка один раз повністю розкладена, тоді вона не може бути більше ненавмисно складена. Таким чином, дії, що вимагаються від користувача для надійного обслуговування складаної коробки, тут обмежені до мінімуму. Переважно також, якщо щонайменше одна вісь може повертатися в перше і/або друге положення повороту за допомогою ручки. Оскільки поворот осі без інших допоміжних засобів при певних обставинах може бути досить трудним, при цьому варіанті здійснення винаходу на осі передбачена ручка, яка забезпечує можливість легкого повороту осі. Наведені вище варіанти здійснення і удосконалення винаходу можуть комбінуватися довільним чином. Для кращого розуміння винаходу він пояснюється детальніше за допомогою наведених нижче фігур. Показано відповідно в сильно схематизованому зображенні: фіг. 1: вигляд збоку складаної коробки, що пропонується винаходом; фіг. 2: перший, S-подібний варіант кінця осі; фіг. 2b: детальний вигляд того, як перший варіант кінця осі взаємодіє з утримувальним елементом на першій бічній стінці; фіг. 2c: детальний вигляд, показаний на фіг. 2b, тільки з іншого напрямку; фіг. 3a: другий варіант кінця осі зі сплющеним круглим поперечним перерізом; фіг. 3b: детальний вигляд того, як другий варіант кінця осі взаємодіє з утримувальним елементом на першій бічній стінці; фіг. 3c: детальний вигляд, показаний на фіг. 3b, тільки якщо дивитися згори; фіг. 4a: третій варіант кінця осі з поперечним перерізом у формі гачка; фіг. 4b: детальний вигляд того, як третій варіант кінця осі взаємодіє з утримувальним елементом на першій бічній стінці; фіг. 4c: детальний вигляд, показаний на фіг. 4b, тільки якщо дивитися згори; фіг. 5: опорне гніздо для розміщення осі; фіг. 6: варіант важеля для повороту осі; фіг. 7: фрагмент одного з варіантів здійснення з еліптичним кінцем осі на вигляді згори; 2 UA 102430 C2 5 10 15 20 25 30 35 40 45 50 55 фіг. 8: варіант здійснення, показаний на фіг. 7, на вигляді збоку відповідно до лінії перерізу VIII-VIII, показаної на фіг. 7. Передусім, потрібно зазначити, що в описаних різним чином варіантах здійснення однакові деталі забезпечуються однаковими номерами позицій або, відповідно, однаковими позначеннями конструктивних елементів, при цьому висловлювання, що міститься у всьому описі, можуть переноситися по значенню на однакові деталі з однаковими номерами позицій або, відповідно, однаковими позначеннями конструктивних елементів. Також вибрані в описі дані положення, як, наприклад, верхнє, нижнє, бічне і т. д. потрібно відносити до безпосередньо описаної, а також зображеної фігури, а при зміні положення переносити по значенню на нове положення. Крім того, окремі ознаки або комбінації ознак з показаних і описаних різних прикладів здійснення можуть також самі по собі бути самостійними винахідницькими або пропонованими винаходом вирішеннями. Фіг. 1 У прикладах здійснення показані можливі варіанти здійснення складаної коробки, що пропонується винаходом, причому тут потрібно відмітити, що винахід не обмежений окремо зображеними варіантами його здійснення, а, більше того можливі також різні комбінації окремих варіантів здійснення один з одним, і ця можливість варіювання доступна фахівцеві, що працює в цій галузі техніки, на основі технічного вирішення відносно предмета винаходу. На фіг. 1 показаний один з варіантів здійснення, що пропонуються винаходом складаної коробки 1, яка включає в себе дно (не зображено), з'єднані з дном із можливістю повороту перші і другі бічні стінки (2, 3) і розташовані на бічних стінках 2 утримувальні елементи 4. На другій бічній стінці 3 встановлена із можливістю обертання вісь 5 двома кінцями 5a і 5b осі в опорних гніздах 6, при цьому опорні гнізда 6 можуть бути інтегровані в підсилювальні ребра 7. Нарешті, на осі 5 розташовані важіль 8, а також дві листові пружини 9. На фіг. 2a-2c показаний перший варіант здійснення винаходу. На фіг. 2a показаний вигляд збоку осі 5 з першим кінцем 5a осі, важелем 8 і листовими пружинами 9. При цьому варіанті винаходу кінці 5a і 5b осі S-подібно зігнуті. На фіг. 2b показано, як кінець 5a осі взаємодіє з утримувальним елементом 4. Кінець 5a осі при цьому зображений в першому положенні повороту, при якому бічні стінки 2 і 3 заблоковані. Шляхом обертання проти напрямку годинникової стрілки (вказано стрілкою) кінець 5a осі може пересуватися у друге положення повороту, в якому кінець 5a осі розблокується від утримувального елементу 4, так що бічні стінки 2 і 3 можуть бути повернені в напрямку дна складаної коробки 1. Цей поворот відбувається при приведенні в дію важеля 8 проти пружинного зусилля листових пружин 9. Якщо потім друга бічна стінка 3 повертається в напрямку дна, то кінець 5a осі - при повторному відпусканні важеля 8 - знову повільно повертається через напрямний зазор, що розширяється, в перше положення повороту. У важеля такого роду розблокування здійснюється шляхом натиснення важеля 8 всередину. Листові пружини 9 прилягають при цьому до зовнішньої сторони другої бічної стінки 3 і таким чином створюють відновлювальне зусилля. Звичайно, можливий також дзеркально зворотний варіант здійснення, при якому важіль 8 натискається назовні. Коли бічна стінка 2 відкидається вгору, то кінець 5a осі навпаки, повільно рухається через напрямний зазор 10, що звужується, у друге положення повороту, положення розблокування. При повному відкиданні верх бічної стінки 2 кінець 5a осі проковзує в утримувальний елемент 4 і приймає там, завдяки пружинному зусиллю листових пружин 9, перше положення повороту, положення блокування. Тобто блокування відбувається автоматично при повороті вгору другої бічної стінки 3 в її кінцеве положення, розблокування, навпаки, при приведенні в дію важеля 8 проти пружинного зусилля листових пружин 9. Тому ненавмисне відкривання складаної коробки 1 може бути більш або менш виключене, без втрати при цьому комфорту при відкиданні вгору бічних стінок 2 і 3. Нарешті, на фіг. 2c показаний вигляд зображеного на фіг. 2b варіанту вздовж першої бічної стінки 2 (дивись також переріз BB на фіг. 2b). При цьому добре видна форма напрямного зазору 10 або, відповідно, його обмежувальних стінок, які в початковій зоні є плоскішими, а в кінцевій зоні вищими. Завдяки формі обмежувальних стінок напрямного зазору 10 і відносно великій ширині на його початку, кінці 5a і 5b осі при відкиданні вгору других бічних стінок 3 особливо добре проковзують у відповідні напрямні зазори 10. На фіг. 3a і 3c показаний другий варіант здійснення винаходу. На фіг. 3a показаний вигляд збоку осі 5 з кінцем 5a осі, важелем 8 і листовими пружинами 9. При цьому варіанті винаходу кінці 5a і 5b осі мають сплющену круглу форму поперечного перерізу. 3 UA 102430 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 3b показано, як кінець 5a осі взаємодіє з утримувальним елементом 4. Кінець 5a осі при цьому зображений в першому положенні повороту, при якому бічні стінки 2 і 3 заблоковані. Шляхом обертання проти напрямку годинникової стрілки (вказано стрілкою) кінець 5b осі може пересуватися у друге положення повороту, в якому кінець 5a осі розблокується від утримувального елементу, так що бічні стінки 2 і 3 можуть бути повернені в напрямку дна складаної коробки 1. Це обертання відбувається при приведенні в дію важеля 8 проти пружинного зусилля листових пружин 9. Якщо потім друга бічна стінка 3 повертається в напрямку дна, то кінець 5b осі після проходження утримувального елементу 4 знову повертається в перше положення повороту. При відкиданні вгору другої бічної стінки 3 кінець 5a осі, як тільки він наштовхується на утримувальний елемент 4 автоматично завдяки діючому ексцентрично зусиллю між кінцем 5a осі і утримувальним елементом 4 повертається у друге положення повороту. Однак як тільки друга бічна стінка 3 досягає свого кінцевого положення, кінці 5a і 5b осі повертаються листовими пружинами 9 в їх перше положення повороту і потім за допомогою утримувальних елементів 4 блокують бічні стінки 2 і 3. Нарешті, на фіг. 3c показаний вигляд згори кута складаної коробки 1, на якому зображена перша бічна стінка 2 з утримувальним елементом 4 і друга бічна стінка 3 з віссю 5. Тут добре видно, як кінець 5b осі взаємодіє з утримувальним елементом 4. На фіг. 4a-4c показаний вже третій варіант здійснення винаходу. На фіг. 4a показаний вигляд збоку осі 5 з кінцем 5a осі, важелем 8 і листовими пружинами 9. В цьому варіанті винаходу кінці 5a і 5b осі виконані у формі гачків. На фіг. 4b показано, як кінець 5a осі взаємодіє з утримувальним елементом 4. Кінець 5b осі при цьому зображений в першому положенні повороту, при якому бічні стінки 2 і 3 заблоковані. Шляхом обертання проти напрямку годинникової стрілки (вказано стрілкою) кінець 5b осі може пересуватися у друге положення повороту, в якому кінець 5b осі розблокувався від утримувального елементу 4, так що бічні стінки 2 і 3 можуть бути повернені в напрямку дна складаної коробки 1. Це обертання відбувається при приведенні в дію важеля 8 проти пружинного зусилля листових пружин 9. Якщо потім друга бічна стінка 3 повертається в напрямку дна, то кінець 5b осі після проходження утримувального елементу 4 знову повертається в перше положення повороту. При відкиданні вгору другої бічної стінки 3 кінець 5a осі, як і в попередньому прикладі, утримувальним елементом 4 повертається у друге положення повороту і після повного відкидання вгору другої бічної стінки 3 за допомогою листових пружин 9 повертається в перше положення повороту. Нарешті, на фіг. 4c показаний вигляд згори кута складаної коробки 1, на якому зображена перша бічна стінка 2 з утримувальним елементом 4 і друга бічна стінка 3 з віссю 5. Тут добре видно, як кінець 5a осі взаємодіє з утримувальним елементом 4. У всіх названих варіантах винаходу опора осі 4 може бути переважно здійснена за рахунок інтеграції опорних гнізд 6 в підсилювальні ребра 7 другої бічної стінки 3. На фіг. 5 показана частина підсилювального ребра 7, в якому розташоване опорне гніздо 6 (див. також переріз AA на фіг. 1). При цьому опорне гніздо 6 становить переважно трохи більше, ніж півколо, так що вісь 5 при монтажі складаної коробки 1 може просто затискатися. Переважно нарівні з опорним гніздом 6 передбачені також прорізи, які забезпечують пружинячі властивості опорного гнізда 6 при затисненні. На фіг. 6 на вигляді збоку і на перерізі CC складаної коробки 1 показаний, нарешті, один з варіантів осі 5, яка не є безперервною, а у якої важіль 8 ділить вісь 5, зокрема, посередині, зокрема, важіль 8 або, відповідно, вісь 5 в середній зоні забезпечена витягнутим вниз уступом. Важіль 8 і вісь 5 можуть мати суцільну або ж складову конструкцію. Цей важіль 8, який виконаний із можливістю повороту нижче ручки складаної коробки 1, може застосовуватися у всіх названих варіантах винаходу. Для розблокування важіль 8 відкидається назовні. Листові пружини 9 прилягають при цьому до зовнішньої сторони другої бічної стінки 3 і таким чином створюють відновлювальне зусилля. Зрозуміло, можливий також дзеркально зворотний варіант здійснення, при якому важіль 8 натискається всередину, а листові пружини 9 прилягають до внутрішньої сторони. На фіг. 7 і 8 зображений фрагмент іншого варіанту здійснення винаходу, який випливає з варіанту здійснення, показаного на фіг. 1, і по суті відрізняється тільки іншою конфігурацією кінців 5a осі, а також утримувальних елементів 4 на вигляді згори або, відповідно, на вигляді збоку. При цьому на фіг. 7 показаний вигляд згори кута складаної коробки 1, на якому зображена перша бічна стінка 2 з утримувальним елементом 4 і друга бічна стінка 3 з віссю 5. Знову видно, як кінець 5a осі взаємодіє з утримувальним елементом 4. Для відкривання складаної коробки 1 важіль 8 (фіг. 1) притискається, або, відповідно, притиснутий до другої, зокрема, короткої, бічної стінки 3 складаної коробки 1 всередину (в 4 UA 102430 C2 5 10 15 20 25 30 35 40 45 50 55 60 напрямку внутрішнього простору коробки), як вже описано вище, можливий також дзеркально перевернутий варіант здійснення. Завдяки цьому, зокрема, нерухомо з'єднана з важелем 8 вісь 5 приводиться у обертальний рух. На першому кінці 5a осі, як і у варіанті здійснення, показаному на фіг. 3c, розташоване звуження 11, тобто вісь 5 виконана такою, що вужчає, це звуження входить в зачеплення в першу бічну стінку 2, тобто утримувальний елемент 4 і стопориться. Це стопоріння виконане так, що воно здійснює блокування в закритому стані, тобто в стані встановлених у вертикальне положення бічних стінок 2, 3 складаної коробки 1. Для цього утримувальний елемент 4 забезпечений двома розташованими одна навпроти однієї чашками 12, в які вміщується звужений кінець 5a осі 5 (фіг. 8). При обертанні осі 5 стопоріння розмикається, так що кінець 5a осі, який має в поперечному перерізі овальну форму, може бути виведений із зачеплення з чашками 12. При цьому друга бічна стінка 3 може бути повернена всередину. При повороті другої бічної стінки 3 всередину в утримувальний елемент 4 листові пружини 9 (фіг. 1), в свою чергу, сприяють тому, щоб важіль 8 (фіг. 1) знову приводився в своє вихідне положення або, відповідно, положення спокою. При закритті бічних стінок 2, 3 кінець 5a осі утискується в гнучкі чашки 12. Важіль 8 залишається при цьому в своєму вихідному положенні. Таким чином, складана коробка 1 знову заблокована. Як і в інших варіантах здійснення, вісь 5 може також при монтажі блокування затискатися в отворах пружин або, відповідно, опорного гнізда 6 (фіг. 5) підсилювального ребра (ребер) 7. У всіх варіантах винаходу вісь 5 може бути виготовлена, наприклад, з металу. Наприклад, важіль 8 і/або листові пружини 9 також можуть бути виготовлені з металу і приварені до осі 5. Але можливо також, щоб важіль 8 і/або листові пружини 9 були виготовлені з полімерного матеріалу і, наприклад, прилиті до осі 5. Нарешті, можливе також суцільне виготовлення осі 5, важеля 8 і листових пружин 9 з металу або ж полімерного матеріалу. Для останнього варіанту розглядаються, зокрема, економічні і деталі, які майже абсолютно вільно вибираються за формою, що отримуються методом лиття під тиском. Кінці 5a і 5b осі можуть вже при литті під тиском набувати будь-яку форму, але можуть бути також виготовлені, наприклад, шляхом шліфування (наприклад, сплющення круглого в необробленому стані дроту) або пресування. Нарешті, можливе також застосування різних матеріалів для осі 5 і її кінців 5a і 5b. Наприклад, кінці 5a і 5b осі з полімерного матеріалу можуть надіватися на вісь 5 з металу, але можливе також надягання кінців 5a і 5b осі з металу на вісь 5 з полімерного матеріалу. Хоч на фігурах завжди передбачалося, що кінці 5a і 5b осі виступають з двох сторін другої бічної стінки 3, зрозуміло, можливі також інші варіанти. Наприклад, на другій бічній стінці може також видаватися тільки один перший кінець 5a осі. У цьому випадку складана коробка 1 блокується з одного боку. Можливо також, щоб на другій бічній стінці 3 були розташовані дві осі 5 з кінцями осей в кількості чотирьох. Однак переважно на складаній коробці 1 є чотири місця, в яких здійснюється блокування, а саме, на обох сторонах двох других бічних стінок 3. При цьому виходить по одному блокуванню на кожний кут складаної коробки 1. Так само, на закінчення потрібно вказати, що для кращого розуміння конструкції складаної коробки 1 вона або, відповідно, її складові частини частково були показані без дотримання масштабу і/або в збільшеному і/або в зменшеному зображенні. Задача, що лежить в основі самостійних технічних вирішень згідно з винаходом, може бути визначена на основі опису. Передусім, окремі зображені на фіг. 1-6 варіанти здійснення можуть бути предметом самостійних вирішень, що пропонуються винаходом. Відповідні задачі і вирішення винаходу містяться в детальних описах цих фігур. Специфікація позицій 1 Складана коробка 2 Перша бічна стінка 3 Друга бічна стінка 4 Утримувальний елемент 5 Вісь 5a Перший кінець осі 5b Другий кінець осі 6 Опорне гніздо 7 Підсилювальне ребро 8 Важіль 9 Листова пружина 10 Напрямний зазор 11 Звуження 12 Чашка 5 UA 102430 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 1. Складана коробка (1), що включає в себе: - дно, - з'єднані з дном із можливістю повороту перші і другі бічні стінки (2, 3), які в розкладеному стані утворюють з дном відкриту догори коробку, - щонайменше один розташований на одній першій бічній стінці (2) утримувальний елемент (4), - щонайменше одну встановлену із можливістю повороту на одній другій бічній стінці (3) вісь (5), яка відрізняється тим, що щонайменше одна вісь (5) щонайменше на одному своєму кінці (5а, 5b) має відмінний від круглої форми поперечний переріз, при цьому щонайменше один кінець (5а, 5b) осі в першому положенні повороту блокує за допомогою утримувального елемента (4) першу бічну стінку (2) з другою (3), а у другому положенні повороту розблоковує вказані бічні стінки (2, 3). 2. Складана коробка (1) за п. 1, яка відрізняється тим, що щонайменше один кінець (2, 3) осі має поперечний переріз, вибраний з групи, що включає в себе прямокутний із закругленими кутами, S-подібний, овальний, еліптичний, який має форму гачка або сплющений круглий поперечний переріз. 3. Складана коробка (1) за одним з пп. 1 або 2, яка відрізняється тим, що щонайменше одна вісь (5) виконана з можливістю автоматичного повороту в перше положення повороту за допомогою пружини (9). 4. Складана коробка (1) за одним з пп. 1 або 2, яка відрізняється тим, що щонайменше одна вісь (5) виконана з можливістю автоматичного повороту у друге положення повороту при розкладанні другої бічної стінки (3). 5. Складана коробка (1) за пп. 3 і 4, яка відрізняється тим, що щонайменше одна вісь (5) виконана з можливістю автоматичного повороту в перше положення повороту при досягненні кінцевого положення другої бічної стінки (3) за допомогою пружини (9). 6. Складана коробка (1) за одним із пп. 1-5, яка відрізняється тим, що щонайменше одна вісь (5) виконана з можливістю повороту в перше і/або друге положення повороту за допомогою ручки (8). 6 UA 102430 C2 7 UA 102430 C2 8 UA 102430 C2 9 UA 102430 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
