Дозуючий насос для видачі рідини або гелю з ємності

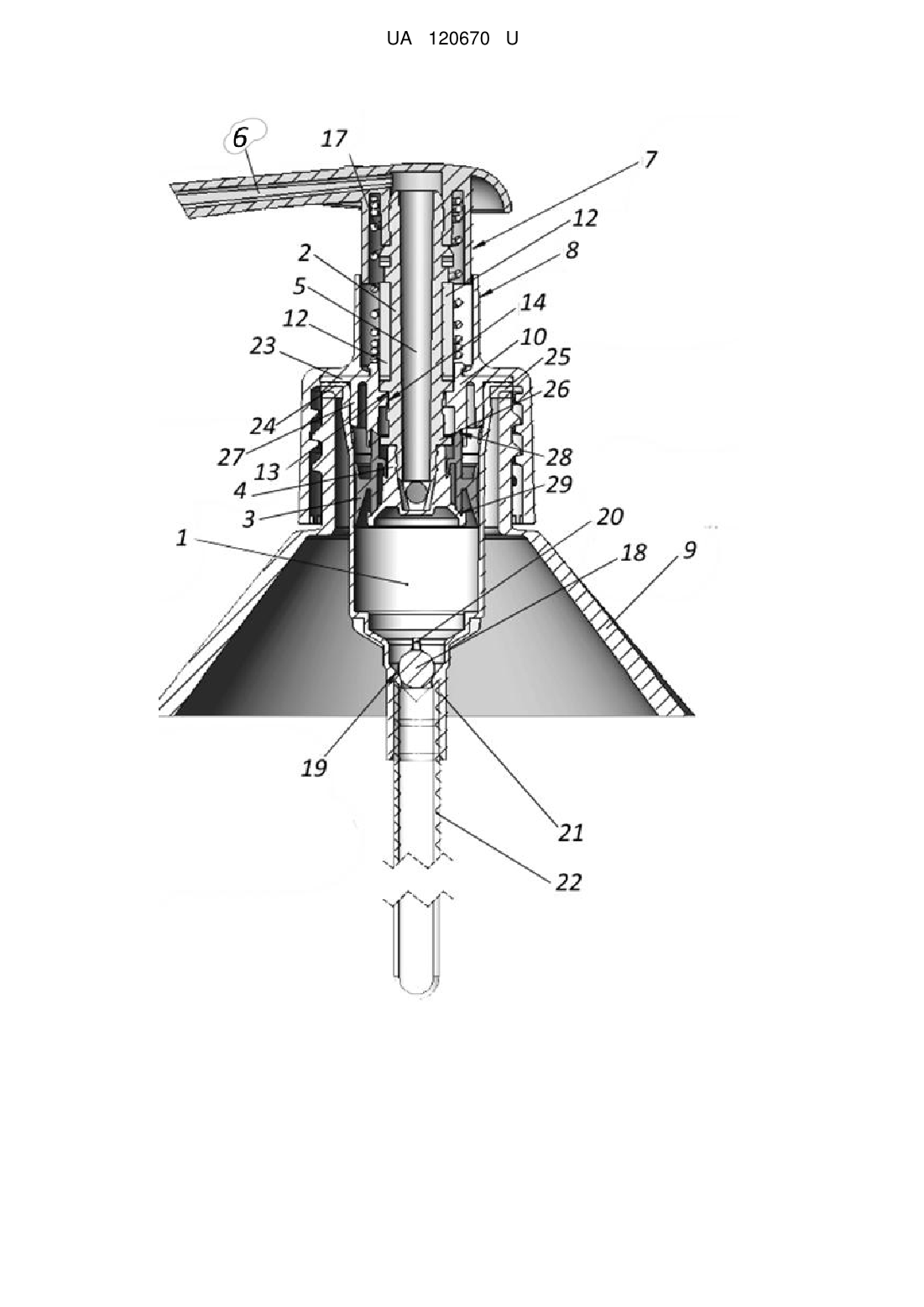

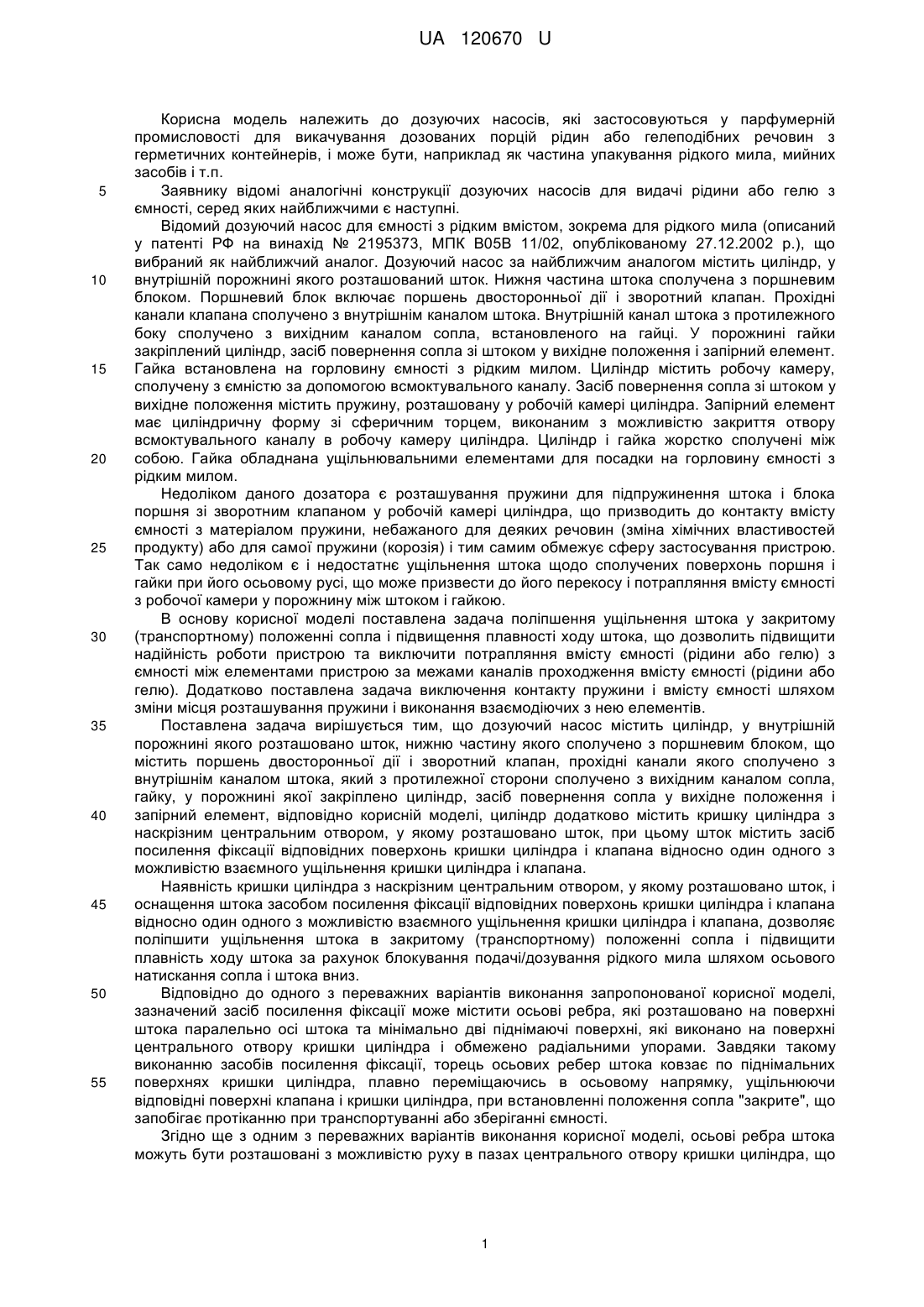

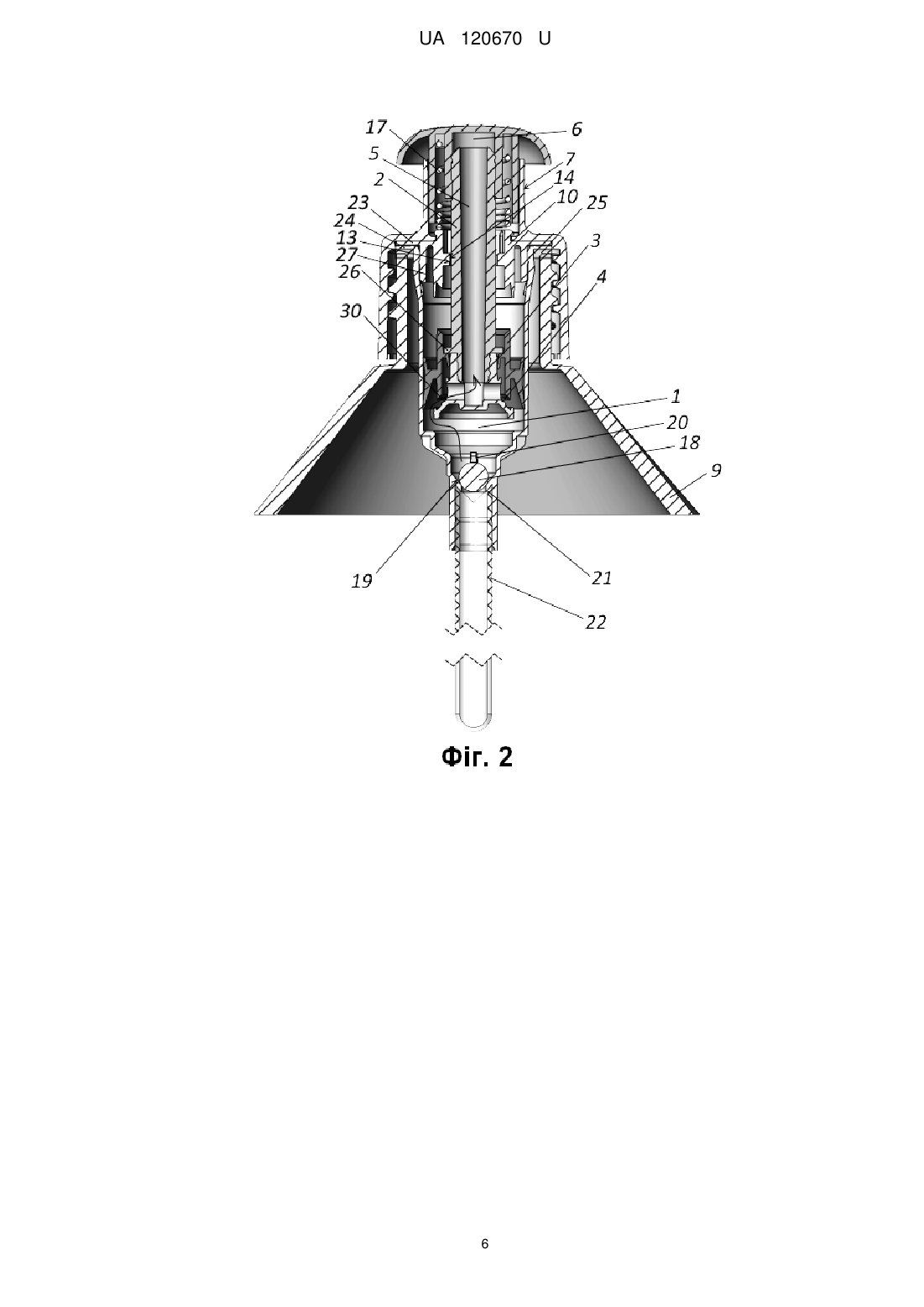

Реферат: Дозуючий насос для видачі рідини або гелю з ємності містить циліндр, у внутрішній порожнині якого розташовано шток, нижня частина якого сполучена з поршневим блоком, що містить поршень двосторонньої дії і зворотний клапан, прохідні канали якого сполучено з внутрішнім каналом штока, який з протилежної сторони сполучено з вихідним каналом сопла, гайку, у порожнині якої закріплено циліндр, засіб повернення сопла у вихідне положення і запірний елемент. Циліндр додатково містить кришку циліндра з наскрізним центральним отвором, у якому розташовано шток, при цьому шток містить засіб посилення фіксації відповідних поверхонь кришки циліндра і клапана відносно один одного з можливістю взаємного ущільнення кришки циліндра і клапана UA 120670 U (54) ДОЗУЮЧИЙ НАСОС ДЛЯ ВИДАЧІ РІДИНИ АБО ГЕЛЮ З ЄМНОСТІ UA 120670 U UA 120670 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до дозуючих насосів, які застосовуються у парфумерній промисловості для викачування дозованих порцій рідин або гелеподібних речовин з герметичних контейнерів, і може бути, наприклад як частина упакування рідкого мила, мийних засобів і т.п. Заявнику відомі аналогічні конструкції дозуючих насосів для видачі рідини або гелю з ємності, серед яких найближчими є наступні. Відомий дозуючий насос для ємності з рідким вмістом, зокрема для рідкого мила (описаний у патенті РФ на винахід № 2195373, МПК В05В 11/02, опублікованому 27.12.2002 р.), що вибраний як найближчий аналог. Дозуючий насос за найближчим аналогом містить циліндр, у внутрішній порожнині якого розташований шток. Нижня частина штока сполучена з поршневим блоком. Поршневий блок включає поршень двосторонньої дії і зворотний клапан. Прохідні канали клапана сполучено з внутрішнім каналом штока. Внутрішній канал штока з протилежного боку сполучено з вихідним каналом сопла, встановленого на гайці. У порожнині гайки закріплений циліндр, засіб повернення сопла зі штоком у вихідне положення і запірний елемент. Гайка встановлена на горловину ємності з рідким милом. Циліндр містить робочу камеру, сполучену з ємністю за допомогою всмоктувального каналу. Засіб повернення сопла зі штоком у вихідне положення містить пружину, розташовану у робочій камері циліндра. Запірний елемент має циліндричну форму зі сферичним торцем, виконаним з можливістю закриття отвору всмоктувального каналу в робочу камеру циліндра. Циліндр і гайка жорстко сполучені між собою. Гайка обладнана ущільнювальними елементами для посадки на горловину ємності з рідким милом. Недоліком даного дозатора є розташування пружини для підпружинення штока і блока поршня зі зворотним клапаном у робочій камері циліндра, що призводить до контакту вмісту ємності з матеріалом пружини, небажаного для деяких речовин (зміна хімічних властивостей продукту) або для самої пружини (корозія) і тим самим обмежує сферу застосування пристрою. Так само недоліком є і недостатнє ущільнення штока щодо сполучених поверхонь поршня і гайки при його осьовому русі, що може призвести до його перекосу і потрапляння вмісту ємності з робочої камери у порожнину між штоком і гайкою. В основу корисної моделі поставлена задача поліпшення ущільнення штока у закритому (транспортному) положенні сопла і підвищення плавності ходу штока, що дозволить підвищити надійність роботи пристрою та виключити потрапляння вмісту ємності (рідини або гелю) з ємності між елементами пристрою за межами каналів проходження вмісту ємності (рідини або гелю). Додатково поставлена задача виключення контакту пружини і вмісту ємності шляхом зміни місця розташування пружини і виконання взаємодіючих з нею елементів. Поставлена задача вирішується тим, що дозуючий насос містить циліндр, у внутрішній порожнині якого розташовано шток, нижню частину якого сполучено з поршневим блоком, що містить поршень двосторонньої дії і зворотний клапан, прохідні канали якого сполучено з внутрішнім каналом штока, який з протилежної сторони сполучено з вихідним каналом сопла, гайку, у порожнині якої закріплено циліндр, засіб повернення сопла у вихідне положення і запірний елемент, відповідно корисній моделі, циліндр додатково містить кришку циліндра з наскрізним центральним отвором, у якому розташовано шток, при цьому шток містить засіб посилення фіксації відповідних поверхонь кришки циліндра і клапана відносно один одного з можливістю взаємного ущільнення кришки циліндра і клапана. Наявність кришки циліндра з наскрізним центральним отвором, у якому розташовано шток, і оснащення штока засобом посилення фіксації відповідних поверхонь кришки циліндра і клапана відносно один одного з можливістю взаємного ущільнення кришки циліндра і клапана, дозволяє поліпшити ущільнення штока в закритому (транспортному) положенні сопла і підвищити плавність ходу штока за рахунок блокування подачі/дозування рідкого мила шляхом осьового натискання сопла і штока вниз. Відповідно до одного з переважних варіантів виконання запропонованої корисної моделі, зазначений засіб посилення фіксації може містити осьові ребра, які розташовано на поверхні штока паралельно осі штока та мінімально дві піднімаючі поверхні, які виконано на поверхні центрального отвору кришки циліндра і обмежено радіальними упорами. Завдяки такому виконанню засобів посилення фіксації, торець осьових ребер штока ковзає по піднімальних поверхнях кришки циліндра, плавно переміщаючись в осьовому напрямку, ущільнюючи відповідні поверхні клапана і кришки циліндра, при встановленні положення сопла "закрите", що запобігає протіканню при транспортуванні або зберіганні ємності. Згідно ще з одним з переважних варіантів виконання корисної моделі, осьові ребра штока можуть бути розташовані з можливістю руху в пазах центрального отвору кришки циліндра, що 1 UA 120670 U 5 10 15 20 25 30 35 40 45 50 55 60 дозволяє забезпечити плавність ходу поршня під час руху торців осьових ребер штока по піднімаючих поверхнях кришки циліндра. Згідно ще з одним з переважних варіантів виконання корисної моделі як пристрій повернення сопла у вихідне положення може бути пружина, що взаємодіє з однієї сторони з соплом, а з протилежної сторони з кришкою циліндра, що дозволяє забезпечити повернення сопла у вихідне положення і при цьому виключити контакт пружини з вмістом ємності (рідиною або гелем). Згідно з ще одним з переважних варіантів виконання корисної моделі, запірним елементом може бути кулька, розташована у внутрішній порожнині циліндра, яка є рухливим клапаном і дозволяє забезпечити різницю тисків між порожниною ємності, робочою порожниною циліндра і зовнішнім атмосферним тиском для забору рідини або гелю та видачі їх через вихідний канал сопла. Згідно з ще одним з переважних варіантів виконання корисної моделі, внутрішня порожнина корпусу у нижній частині може містити сідло клапана, у внутрішній частині якого можуть бути виконані фіксуючі елементи, які обмежують хід запірного елемента, що дозволяє забезпечити утримання кульки у нижній частині циліндра, не дозволяючи їй проникнути у робочу порожнину циліндра під дією вмісту ємності, який давить на нього. Згідно з ще одним з переважних варіантів виконання корисної моделі, циліндр може містити усмоктувальний отвір у нижній частині, сполучений з отвором усмоктувального патрубка з утворенням усмоктувального каналу, що дозволяє забезпечити надходження рідини або гелю з ємності у робочу камеру з одночасною герметизацією сполучення дозуючого насоса та ємності. Згідно з ще одним з переважних варіантів виконання корисної моделі, кришка циліндра може містити торцевий фланець, розташований між фланцем циліндра і внутрішньою поверхнею торця гайки, що дозволяє поліпшити надійність кріплення кришки циліндра і циліндра усередині гайки шляхом сполучення їх по плоскій фланцевій поверхні. Згідно з попереднім варіантом виконання корисної моделі, нижче фланця циліндра, на його бічній поверхні, розташована прокладка, яка забезпечує ущільнення гайки при її розташуванні на горловині ємності. Згідно з ще одним з переважних варіантів виконання корисної моделі, шток може містити кільцевий виступ, розташований нижче осьових ребер засобу посилення фіксації з можливістю взаємодії з нижньою частиною піднімальних поверхонь, виконаних на поверхні центрального отвору кришки циліндра, що дозволяє обмежити осьовий хід поршня нагору і забезпечити додаткову герметизацію клапана та кришки циліндра. Згідно з ще одним з переважних варіантів виконання корисної моделі, кришка може містити циліндричне ущільнення, розташоване вертикально і сполучене із внутрішньою поверхнею циліндра, що дозволяє додатково підвищити герметичність з'єднання кришки і циліндра та підвищити надійність їх сполучення між собою. Нижче наведений приклад виконання дозуючого насоса згідно з корисною моделлю і опис його експлуатації. Опис пояснюється графічними матеріалами, на яких зображено наступне: - на фіг. 1 представлений загальний вигляд дозуючого насоса у розрізі (верхнє положення штока, "транспортне положення"), - на фіг. 2 представлений загальний вигляд дозуючого насоса у розрізі (нижнє положення штока, до упору), - на фіг. 3 представлене окреме зображення ходу штока відносно кришки циліндра (верхнє положення штока), - на фіг. 4 представлений вигляд зверху на фіг. 3 (шток і кришка циліндра), - на фіг. 5 представлене окреме зображення з боку ходу штока відносно кришки циліндра (нижнє положення штока), - на фіг. 6 представлений вигляд зверху на фіг. 4 (шток і кришка циліндра), - на фіг. 7 представлений окремий загальний вигляд кришки циліндра, - на фіг. 8 представлений окремий вигляд зверху кришки циліндра, - на фіг. 9 представлений окремий вигляд збоку кришки циліндра у розрізі. Наведені приклади і креслення не обмежують варіанти виконання дозуючого насоса згідно з корисною моделлю, а тільки пояснюють її. Дозуючий насос для видачі рідини або гелю з ємності містить циліндр 1, у внутрішній порожнині якого розташований шток 2. Нижня частина штока 2 сполучена з поршневим блоком, що включають поршень 3 (двосторонньої дії) і зворотний клапан 4. Прохідні канали зворотного клапана 4 сполучені із внутрішнім каналом 5 штока 2. Внутрішній канал 5 з протилежного боку сполучений з вихідним каналом 6 сопла 7, встановленого на гайці 8. У порожнині гайки 8 закріплений циліндр 1. Гайка 8 встановлена на горловині ємності 9. Циліндр 1 також містить 2 UA 120670 U 5 10 15 20 25 30 35 40 45 50 55 кришку циліндра 10 з наскрізним центральним отвором 11, у якому розташований шток 2. Шток 2 також містить засіб посилення фіксації відповідних поверхонь кришки циліндра та клапана відносно один одного з можливістю взаємного ущільнення кришки циліндра 10 та клапана 4. Зазначений засіб посилення фіксації містить осьові ребра 12 з нижнім торцем 13, розташовані на поверхні штока 2 паралельно його осі та мінімально дві піднімальні поверхні 14, виконані на поверхні центрального отвору 11 кришки циліндра 10 і обмежені з однієї сторони радіальними упорами 15. Осьові ребра 12 розташовані з можливістю руху в пазах 16 центрального отвору 11 кришки циліндра 10. Кришка циліндра 10 замикається на циліндрі 1 і встановлюється на ньому нерухомо. Дозуючий насос так само містить засіб повернення сопла у вихідне положення і запірний елемент. Пристроєм повернення сопла у вихідне положення є пружина 17, встановлена у порожнині сопла 7 і взаємодіюча з однієї сторони із соплом 7 і з протилежної сторони із кришкою циліндра 10. Запірним елементом є кулька 18, розташована у внутрішній порожнині циліндра 1. Внутрішня порожнина циліндра 1 у нижній частині містить сідло клапана 19. У внутрішній частині сідла клапана 19 виконані фіксуючі елементи 20, що обмежують хід запірного елемента - кульки 18. Циліндр 1 також містить всмоктувальний отвір 21 у нижній частині, сполучений з отвором всмоктувального патрубка 22 з утворенням всмоктувального каналу. Кришка циліндра 10 містить торцевий фланець 23, розташований між фланцем циліндра 24 і внутрішньою поверхнею торця гайки 8. Нижче фланця циліндра 24 на бічній поверхні циліндра 1 розташована прокладка 25. Шток 2 містить кільцевий виступ 26, розташований нижче осьових ребер 12 з можливістю взаємодії з нижньою частиною піднімальних поверхонь 14, виконаних на поверхні центрального отвору 11 кришки циліндра 10. Кришка циліндра 10 містить циліндричне ущільнення 27, розташоване вертикально і сполучене із внутрішньою поверхнею циліндра 1. Кришка циліндра 10 також містить ущільнювальний виступ 28, а клапан 4 – ущільнювальний виступ 29. Використовують дозуючий насос відповідно описаній вище конструкції для видачі рідини або гелю з ємності у такий спосіб. Дозуючий насос за допомогою гайки 8 установлений на горловині ємності 9 з рідиною або гелем усередині, наприклад рідким милом. При натисканні зверху на сопло 7 шток 2 з поршнем 3 починає рух униз до упору, витісняючи повітря з робочої камери циліндра 1 через прохідні канали зворотного клапана 4, внутрішній канал 5 штока 2 і випускний отвір вихідного каналу 6 сопла 7. При зворотному русі штока 2 і поршня 3 нагору разом із соплом 7 за рахунок дії на нього пружини 17 відбувається розрідження повітря у робочій камері циліндра 1, і вміст ємності, наприклад рідке мило (не показано), піднімається в робочу камеру циліндра 1, здійснюючи тиск на кульку 18 (рухомий клапан). При наступному натисканні на сопло 7 і русі поршневого блока вниз, рідина (або гель) з робочої камери циліндра 1 витісняється через кільцевий зазор 30 і прохідні канали зворотного клапана 4, внутрішні канали 5 штока 2 і випускний отвір вихідного каналу 6 сопла 7 назовні. При цьому нижній торець 13 осьових ребер 12 штока 2 сковзає по піднімальних поверхнях 14 кришки циліндра 10 у радіальному напрямку, плавно переміщаючи шток 2 в осьовому напрямку, тим самим поршень ущільнює відповідні поверхні 28 і 29 кришки циліндра 10 та клапана 4 відповідно. При цьому ущільнення зазначених поверхонь досягається у положенні клапана 4 і кришки циліндра 10, коли осьові ребра 12 штока 2 виходять із пазів 16 у центральному отворі 11 кришки 10 та рухаються далі по підйомних поверхнях 14 кришки 10. Це здійснюється тільки при встановленні положення "закрите" (транспортного положення), що запобігає протіканню при транспортуванні. Траєкторія радіального руху осьових ребер 12 штока 2 у положення "закрите" така, що ребро штока 2 заходить на початкову ділянку піднімальних поверхонь 14 і далі рухається безпосередньо по основній ділянці піднімальних поверхонь 14. При цьому відбувається безумовна фіксація штока 2 в осьовому і радіальному напрямку. Подальший осьовий рух штока 2 униз на певну обмежену довжину забезпечує герметизацію прохідних каналів зворотного клапана 4 і внутрішнього каналу 5 штока 2 від вмісту ємності. Кільцевий виступ штока 26 при русі нагору сопла 7 і штока 2 з поршнем 3 і зворотним клапаном 4 упирається в нижню частину кільцевого буртика, на якому виконані піднімальні поверхні 14, тим самим шток 2 не може повністю вийти з гайки 8. 3 UA 120670 U 5 10 15 20 25 30 35 40 45 50 На фіг. 3 і 4 показане положення, коли осьові ребра 12 штока 2 упираються в радіальні упори 15 кришки циліндра 10 і зафіксовані в осьовому напрямку на основній ділянці кожної піднімальної поверхні 14 кришки циліндра 10. На фіг. 5 і 6 показане положення, коли осьові ребра 12 штока 2 вийшли в пази 16 кришки циліндра 10 і шток 2 може переміщатися в осьовому напрямку. Таким чином, запропонована корисна модель при своєму здійсненні покращує ущільнення штока у закритому (транспортному) положенні сопла і підвищує плавність ходу штока, а так само виключає можливість контакту пружини і вмісту ємності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дозуючий насос для видачі рідини або гелю з ємності, що містить циліндр, у внутрішній порожнині якого розташовано шток, нижня частина якого сполучена з поршневим блоком, що містить поршень двосторонньої дії і зворотний клапан, прохідні канали якого сполучено з внутрішнім каналом штока, який з протилежної сторони сполучено з вихідним каналом сопла, гайку, у порожнині якої закріплено циліндр, засіб повернення сопла у вихідне положення і запірний елемент, який відрізняється тим, що циліндр додатково містить кришку циліндра з наскрізним центральним отвором, у якому розташовано шток, при цьому шток містить засіб посилення фіксації відповідних поверхонь кришки циліндра і клапана відносно один одного з можливістю взаємного ущільнення кришки циліндра і клапана. 2. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що зазначений засіб посилення фіксації містить осьові ребра, які розташовано на поверхні штока паралельно осі штока і мінімально дві піднімальні поверхні, виконані на поверхні центрального отвору кришки циліндра та обмежені радіальними упорами. 3. Дозуючий насос для видачі рідини або гелю з ємності за п. 2, який відрізняється тим, що осьові ребра штока розташовано з можливістю руху в пазах центрального отвору кришки циліндра. 4. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що засобом повернення сопла у вихідне положення є пружина, взаємодіюча з однієї сторони із соплом і з протилежної сторони із кришкою циліндра. 5. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що запірним елементом є кулька, яку розташовано у внутрішній порожнині циліндра. 6. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що внутрішня порожнина циліндра у нижній частині містить сідло клапана. 7. Дозуючий насос для видачі рідини або гелю з ємності за п. 5 і п. 6, який відрізняється тим, що у внутрішній частині сідла клапана виконано фіксуючі елементи, що обмежують хід запірного елемента. 8. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що циліндр містить всмоктувальний отвір у нижній частині, який сполучено з отвором всмоктувального патрубка з утворенням всмоктувального каналу. 9. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що кришка циліндра містить торцевий фланець, який розташовано між фланцем циліндра і внутрішньою поверхнею торця гайки. 10. Дозуючий насос для видачі рідини або гелю з ємності за п. 9, який відрізняється тим, що нижче фланця циліндра на його бічній поверхні розташовано прокладку. 11. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що шток містить кільцевий виступ, який розташовано нижче осьових ребр засобу посилення фіксації з можливістю взаємодії з нижньою частиною піднімальних поверхонь, які виконано на поверхні центрального отвору кришки циліндра. 12. Дозуючий насос для видачі рідини або гелю з ємності за п. 1, який відрізняється тим, що кришка циліндра містить циліндричне ущільнення, яке розташоване вертикально і сполучене з внутрішньою поверхнею циліндра. 4 UA 120670 U 5 UA 120670 U 6 UA 120670 U 7 UA 120670 U 8 UA 120670 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
