Кришка для закупорювання ємності з рідкими продуктами

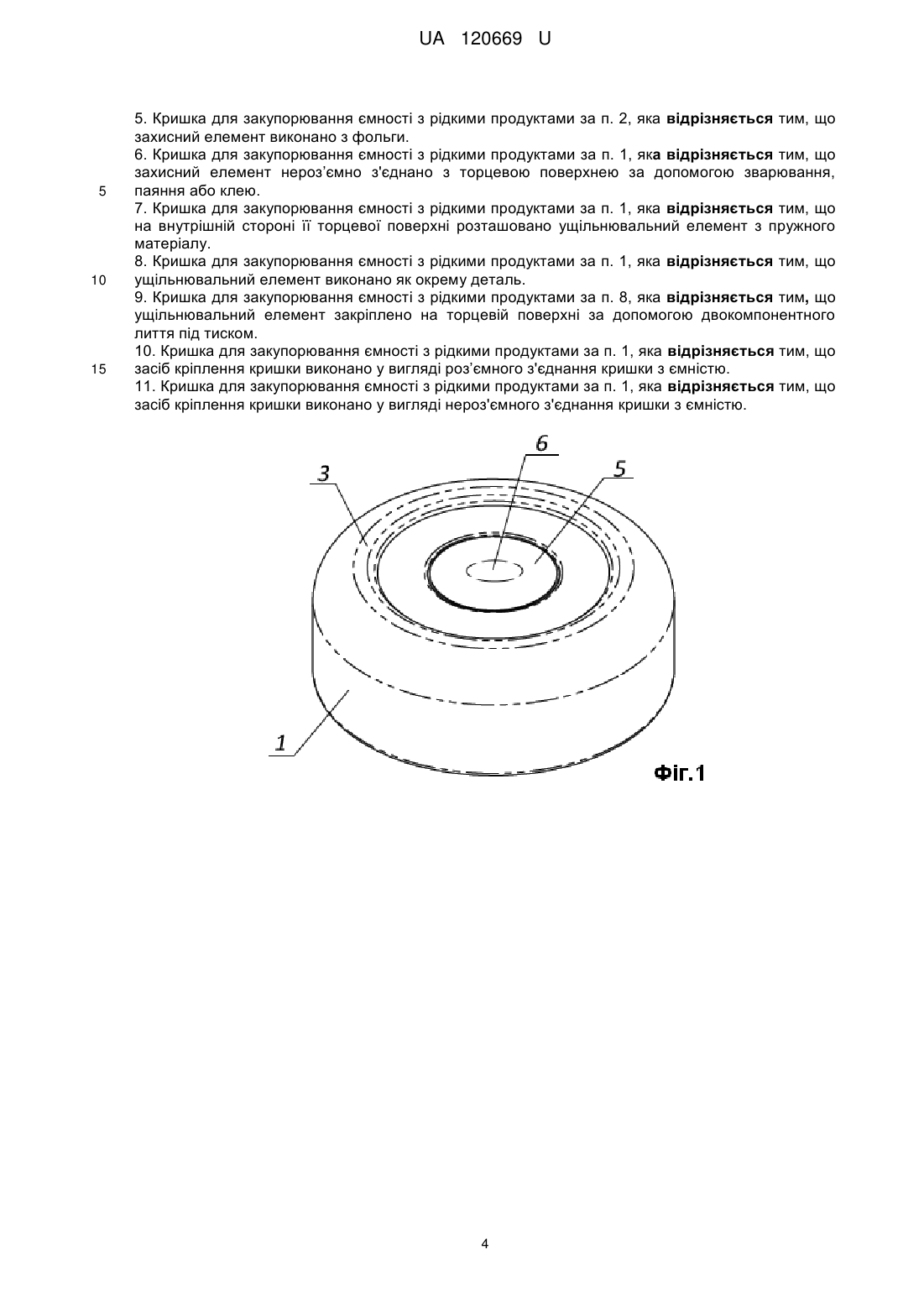

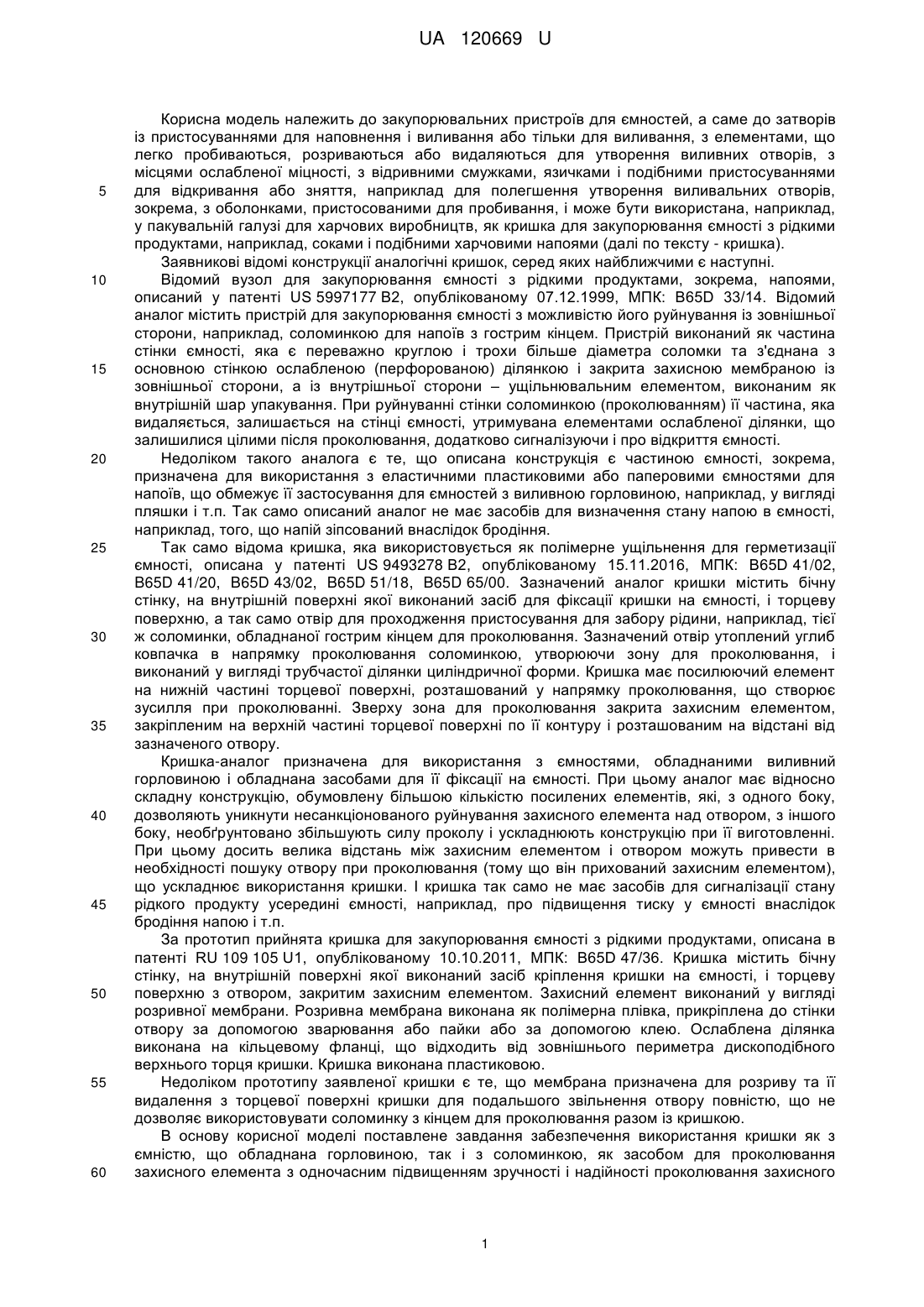

Реферат: Кришка для закупорювання ємності з рідкими продуктами містить бічну стінку, на внутрішній поверхні якої виконано засіб кріплення кришки на ємності, і торцеву поверхню з отвором, який закрито захисним елементом. Захисний елемент має площу, яка більше площі отвору, при цьому захисний елемент містить ділянку, що руйнується, обмежену зазначеним отвором. UA 120669 U (12) UA 120669 U UA 120669 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв для ємностей, а саме до затворів із пристосуваннями для наповнення і виливання або тільки для виливання, з елементами, що легко пробиваються, розриваються або видаляються для утворення виливних отворів, з місцями ослабленої міцності, з відривними смужками, язичками і подібними пристосуваннями для відкривання або зняття, наприклад для полегшення утворення виливальних отворів, зокрема, з оболонками, пристосованими для пробивання, і може бути використана, наприклад, у пакувальній галузі для харчових виробництв, як кришка для закупорювання ємності з рідкими продуктами, наприклад, соками і подібними харчовими напоями (далі по тексту - кришка). Заявникові відомі конструкції аналогічні кришок, серед яких найближчими є наступні. Відомий вузол для закупорювання ємності з рідкими продуктами, зокрема, напоями, описаний у патенті US 5997177 B2, опублікованому 07.12.1999, МПК: B65D 33/14. Відомий аналог містить пристрій для закупорювання ємності з можливістю його руйнування із зовнішньої сторони, наприклад, соломинкою для напоїв з гострим кінцем. Пристрій виконаний як частина стінки ємності, яка є переважно круглою і трохи більше діаметра соломки та з'єднана з основною стінкою ослабленою (перфорованою) ділянкою і закрита захисною мембраною із зовнішньої сторони, а із внутрішньої сторони – ущільнювальним елементом, виконаним як внутрішній шар упакування. При руйнуванні стінки соломинкою (проколюванням) її частина, яка видаляється, залишається на стінці ємності, утримувана елементами ослабленої ділянки, що залишилися цілими після проколювання, додатково сигналізуючи і про відкриття ємності. Недоліком такого аналога є те, що описана конструкція є частиною ємності, зокрема, призначена для використання з еластичними пластиковими або паперовими ємностями для напоїв, що обмежує її застосування для ємностей з виливною горловиною, наприклад, у вигляді пляшки і т.п. Так само описаний аналог не має засобів для визначення стану напою в ємності, наприклад, того, що напій зіпсований внаслідок бродіння. Так само відома кришка, яка використовується як полімерне ущільнення для герметизації ємності, описана у патенті US 9493278 B2, опублікованому 15.11.2016, МПК: B65D 41/02, B65D 41/20, B65D 43/02, B65D 51/18, B65D 65/00. Зазначений аналог кришки містить бічну стінку, на внутрішній поверхні якої виконаний засіб для фіксації кришки на ємності, і торцеву поверхню, а так само отвір для проходження пристосування для забору рідини, наприклад, тієї ж соломинки, обладнаної гострим кінцем для проколювання. Зазначений отвір утоплений углиб ковпачка в напрямку проколювання соломинкою, утворюючи зону для проколювання, і виконаний у вигляді трубчастої ділянки циліндричної форми. Кришка має посилюючий елемент на нижній частині торцевої поверхні, розташований у напрямку проколювання, що створює зусилля при проколюванні. Зверху зона для проколювання закрита захисним елементом, закріпленим на верхній частині торцевої поверхні по її контуру і розташованим на відстані від зазначеного отвору. Кришка-аналог призначена для використання з ємностями, обладнаними виливний горловиною і обладнана засобами для її фіксації на ємності. При цьому аналог має відносно складну конструкцію, обумовлену більшою кількістю посилених елементів, які, з одного боку, дозволяють уникнути несанкціонованого руйнування захисного елемента над отвором, з іншого боку, необґрунтовано збільшують силу проколу і ускладнюють конструкцію при її виготовленні. При цьому досить велика відстань між захисним елементом і отвором можуть привести в необхідності пошуку отвору при проколювання (тому що він прихований захисним елементом), що ускладнює використання кришки. І кришка так само не має засобів для сигналізації стану рідкого продукту усередині ємності, наприклад, про підвищення тиску у ємності внаслідок бродіння напою і т.п. За прототип прийнята кришка для закупорювання ємності з рідкими продуктами, описана в патенті RU 109 105 U1, опублікованому 10.10.2011, МПК: B65D 47/36. Кришка містить бічну стінку, на внутрішній поверхні якої виконаний засібкріплення кришки на ємності, і торцеву поверхню з отвором, закритим захисним елементом. Захисний елемент виконаний у вигляді розривної мембрани. Розривна мембрана виконана як полімерна плівка, прикріплена до стінки отвору за допомогою зварювання або пайки або за допомогою клею. Ослаблена ділянка виконана на кільцевому фланці, що відходить від зовнішнього периметра дископодібного верхнього торця кришки. Кришка виконана пластиковою. Недоліком прототипу заявленої кришки є те, що мембрана призначена для розриву та її видалення з торцевої поверхні кришки для подальшого звільнення отвору повністю, що не дозволяє використовувати соломинку з кінцем для проколювання разом із кришкою. В основу корисної моделі поставлене завдання забезпечення використання кришки як з ємністю, що обладнана горловиною, так і з соломинкою, як засобом для проколювання захисного елемента з одночасним підвищенням зручності і надійності проколювання захисного 1 UA 120669 U 5 10 15 20 25 30 35 40 45 50 55 60 елемента зазначеним засобом, а також спрощенням виготовлення такої кришки. Додатковим завданням є забезпечення візуальної індикації відсутності надлишкового тиску усередині контейнера за допомогою кришки, яке може виникнути, наприклад, при бродінні рідини, зокрема, харчового напою. Поставлене завдання вирішується таким чином, що у відомій кришці для закупорювання ємності з рідкими продуктами, що містить бічну стінку, на внутрішній поверхні якої виконаний засіб кріплення кришки на ємності, і торцеву поверхню з отвором, закритим захисним елементом, згідно з корисною моделлю, захисний елемент має площу, більшу площі отвору, при цьому захисний елемент містить ділянку, що руйнується, обмежену зазначеним отвором. Таким чином, досягається забезпечення використання кришки як з ємністю, яка постачена горловиною, так і із соломинкою, як засобом для проколювання захисного елемента, а так само підвищення зручності і надійності проколювання захисного елемента зазначеним засобом за рахунок виконання площі захисного елемента більше площі отвору, а так само наявності у захисному елементі ділянки, що руйнується, обмеженої зазначеним отвором. Відповідно одного із оптимальних варіантів виконання корисної моделі, захисний елемент може бути виконаний еластичним, що дозволяє поліпшити його проникність соломинкою, а також в цьому випадку стан захисного елемента служить візуальною індикацією у випадку утворення надлишкового тиску усередині ємності, який свідчить про бродіння, а саме у випадку, коли у закупореній таким ковпачком ємності тиск нижче атмосферного, то захисний елемент за рахунок еластичності буде трохи ввігнутий (втягнутий) у напрямку внутрішнього об’єму ємності, а у випадку, коли у ємності тиск нижче атмосферного, то диск буде трохи виступати (надутий) над торцевою поверхнею кришки і сигналізувати про наявність надлишкового тиску усередині ємності, що є наслідком бродіння рідини, наприклад, соку і т.п. Згідно з ще одним із оптимальних варіантів виконання корисної моделі, захисний елемент може бути виконаний із плівкового матеріалу, наприклад, з поліламінату, або з полімерної плівки, або з фольги, що дозволяє реалізувати його еластичність і при цьому забезпечити проникність для доступу до вмісту ємності. Згідно з ще одним із оптимальних варіантів виконання корисної моделі, захисний елемент може бути нероз’ємно з'єднаний з торцевою поверхнею за допомогою зварювання, пайки або клею, що дозволяє забезпечити надійне кріплення захисного елемента на торцевій поверхні в умовах впливу соломинкою на поверхню захисного елемента у зоні ділянки, що руйнується. Згідно з ще одним із оптимальних варіантів виконання корисної моделі, на внутрішній стороні торцевої поверхні кришки може бути розташований ущільнювальний елемент із пружного матеріалу, що дозволяє забезпечити герметичне кріплення кришки до ємності, наприклад, до її горловини. Згідно з ще одним із оптимальних варіантів виконання корисної моделі, зазначений ущільнювальний елемент може бути виконаний як окрема деталь, що дозволяє спростити виготовлення кришки і поліпшити сполучення ущільнювального елемента з кришкою. Згідно з ще одним із оптимальних варіантів виконання корисної моделі, ущільнювальний елемент може бути закріплений на торцевій стінці за допомогою двокомпонентного лиття під тиском, що так само є засобом спрощення виготовлення ковпачка і підвищення надійності кріплення ущільнювального елемента у його конструкції. Згідно з ще одним із оптимальних варіантів виконання корисної моделі, засіб кріплення кришки може бути виконаний у вигляді рознімного з'єднання кришки з ємністю або нероз'ємного з'єднання кришки з ємністю, що дозволяє реалізувати доступ до вмісту ємності з такою кришкою або тільки через проколювання ділянки, що руйнується (якщо з'єднання нероз'ємне), або через проколювання ділянки, що руйнується, та через горловину ємності при знятій кришці (якщо з'єднання рознімне), що дозволяє підвищити зручність використання кришки на ємності. Нижче наведений приклад виконання кришки згідно з корисною моделлю і опис її експлуатації. Приклад виконання пояснюється графічними матеріалами, на яких зображено наступне: - на фіг. 1 представлений загальний вид кришки, - на фіг. 2 представлений вид кришки знизу, - на фіг. 3 представлений вид кришки збоку у перетині. Наведені приклади і графічні матеріали не обмежують варіанти виконання кришки згідно з корисною моделлю, а тільки пояснюють її. Кришка для закупорювання ємності з рідкими продуктами, зокрема, харчовими напоями, такими як сік, містить бічну стінку 1, на внутрішній поверхні якої виконаний засіб кріплення кришки на ємності 2, і торцеву поверхню 3. У якості зазначеного засобу 2 може бути використане рознімне з'єднання кришки з ємністю, 2 UA 120669 U 5 10 15 20 25 30 35 40 45 наприклад, засувки у вигляді секторів, розташованих по периметру внутрішньої поверхні бічної стінки 1 (фіг. 2) для взаємодії з виступами на горловині ємності, або різьбові ділянки, виконані з можливістю взаємодії з відповідними ділянками горловини ємності, або гвинтові буртики на внутрішній поверхні бічної стінки 1 і т.п., що дозволяє фіксувати кришку на ємності з можливістю її зняття. Так само в якості засобу 2 може бути використане нероз'ємне з'єднання кришки з ємністю, наприклад, зварювальне або клейове з'єднання кришки і горловини ємності і т.п., що дозволяє зафіксувати кришку на ємності без можливості її зняття. Торцева поверхня 3 містить отвір 4, закритий захисним елементом 5. Отвір виконаний переважно круглим. Захисний елемент 5 може бути виконаний у вигляді еластичного круглого диска, зокрема, із плівкового матеріалу, наприклад, з поліламінату, з полімерної плівки, з фольги і т.п. Захисний елемент 5 нероз’ємно з'єднаний з торцевою поверхнею 3 за допомогою зварювання, пайки або клею. Захисний елемент 5 має площу, яка більше площі отвору 4, і містить ділянку 6, що руйнується, обмежену зазначеним отвором 4, розташованим над отвором 4 і виконану такою, що не виходить за його межі. На фіг. 1, 3 показана кругла ділянка 6, що руйнується, розташована у центрі захисного елемента 5 і яка повторює форму отвору 4. Як варіант, ділянка 6, що руйнується, може бути розташована під отвором 4 або у одній площині із зазначеним отвором 4 (на фігурах не показано). На внутрішній стороні торцевої поверхні 3 розташований ущільнювальний елемент 7 із пружного матеріалу. Ущільнювальний елемент 7 виконаний як окрема деталь і закріплений на торцевій поверхні 3 за допомогою двокомпонентного лиття під тиском. Використовують описану вище кришку в такий спосіб. За допомогою засобу кріплення кришки на ємності 2 залежно від його виконання кришку фіксують на горловині ємності з можливістю зняття або без такої можливості. Наприклад, за допомогою засобу кріплення кришки на ємності 2 у вигляді засувок кришку фіксують на виступаючих гвинтових буртиках горловини ємності (не показано) і її можна зняти шляхом відтягування вгору. При цьому ущільнювальний елемент 7 сполучений з відповідними поверхнями горловини і герметизує з'єднання кришки та ємності. В закупореній ємності з напоєм, наприклад, соком, тиск нижче атмосферного, тому захисний елемент 5 буде ввігнутий в бік внутрішнього об’єму ємності, що свідчить про відсутність надлишкового тиску усередині ємності і про нормальний стан напою. Якщо захисний елемент 5, навпаки, буде вигнутий назовні, то це свідчить про наявність надлишкового тиску усередині ємності і про можливе бродіння напою, тобто про зіпсований продукт. Для доступу до напою необхідно проколоти ділянку 6, що руйнується, соломинкою з гострим кінцем, увести її у отвір 4, що звільнився, і далі у напій. Після виймання соломинки ділянка 6, що руйнується, є відсутньою, що свідчить так само і про використання кришки та відкривання ємності із продуктом. Таким чином, корисна модель дозволяє забезпечити використання кришки як з ємністю, яка постачена горловиною, так і із соломинкою, як засобом для проколювання захисного елемента з одночасним підвищенням зручності і надійності проколювання захисного елемента зазначеним засобом, спрощення виготовлення такої кришки, а так само забезпечення візуальної індикації відсутності надлишкового тиску усередині контейнера за допомогою кришки, який може виникнути, наприклад, при бродінні рідини, зокрема, харчових напоїв, таких як сік та подібних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Кришка для закупорювання ємності з рідкими продуктами, що містить бічну стінку, на внутрішній поверхні якої виконано засіб кріплення кришки на ємності, і торцеву поверхню з отвором, який закрито захисним елементом, яка відрізняється тим, що захисний елемент має площу, яка більше площі отвору, при цьому захисний елемент містить ділянку, що руйнується, обмежену зазначеним отвором. 2. Кришка для закупорювання ємності з рідкими продуктами за п. 1, яка відрізняється тим, що захисний елемент виконано еластичним. 3. Кришка для закупорювання ємності з рідкими продуктами за п. 2, яка відрізняється тим, що захисний елемент виконано з плівкового матеріалу, наприклад з поліламінату. 4. Кришка для закупорювання ємності з рідкими продуктами за п. 2, яка відрізняється тим, що захисний елемент виконано з полімерної плівки. 3 UA 120669 U 5 10 15 5. Кришка для закупорювання ємності з рідкими продуктами за п. 2, яка відрізняється тим, що захисний елемент виконано з фольги. 6. Кришка для закупорювання ємності з рідкими продуктами за п. 1, яка відрізняється тим, що захисний елемент нероз’ємно з'єднано з торцевою поверхнею за допомогою зварювання, паяння або клею. 7. Кришка для закупорювання ємності з рідкими продуктами за п. 1, яка відрізняється тим, що на внутрішній стороні її торцевої поверхні розташовано ущільнювальний елемент з пружного матеріалу. 8. Кришка для закупорювання ємності з рідкими продуктами за п. 1, яка відрізняється тим, що ущільнювальний елемент виконано як окрему деталь. 9. Кришка для закупорювання ємності з рідкими продуктами за п. 8, яка відрізняється тим, що ущільнювальний елемент закріплено на торцевій поверхні за допомогою двокомпонентного лиття під тиском. 10. Кришка для закупорювання ємності з рідкими продуктами за п. 1, яка відрізняється тим, що засіб кріплення кришки виконано у вигляді роз’ємного з'єднання кришки з ємністю. 11. Кришка для закупорювання ємності з рідкими продуктами за п. 1, яка відрізняється тим, що засіб кріплення кришки виконано у вигляді нероз'ємного з'єднання кришки з ємністю. 4 UA 120669 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
