Анкерна опора

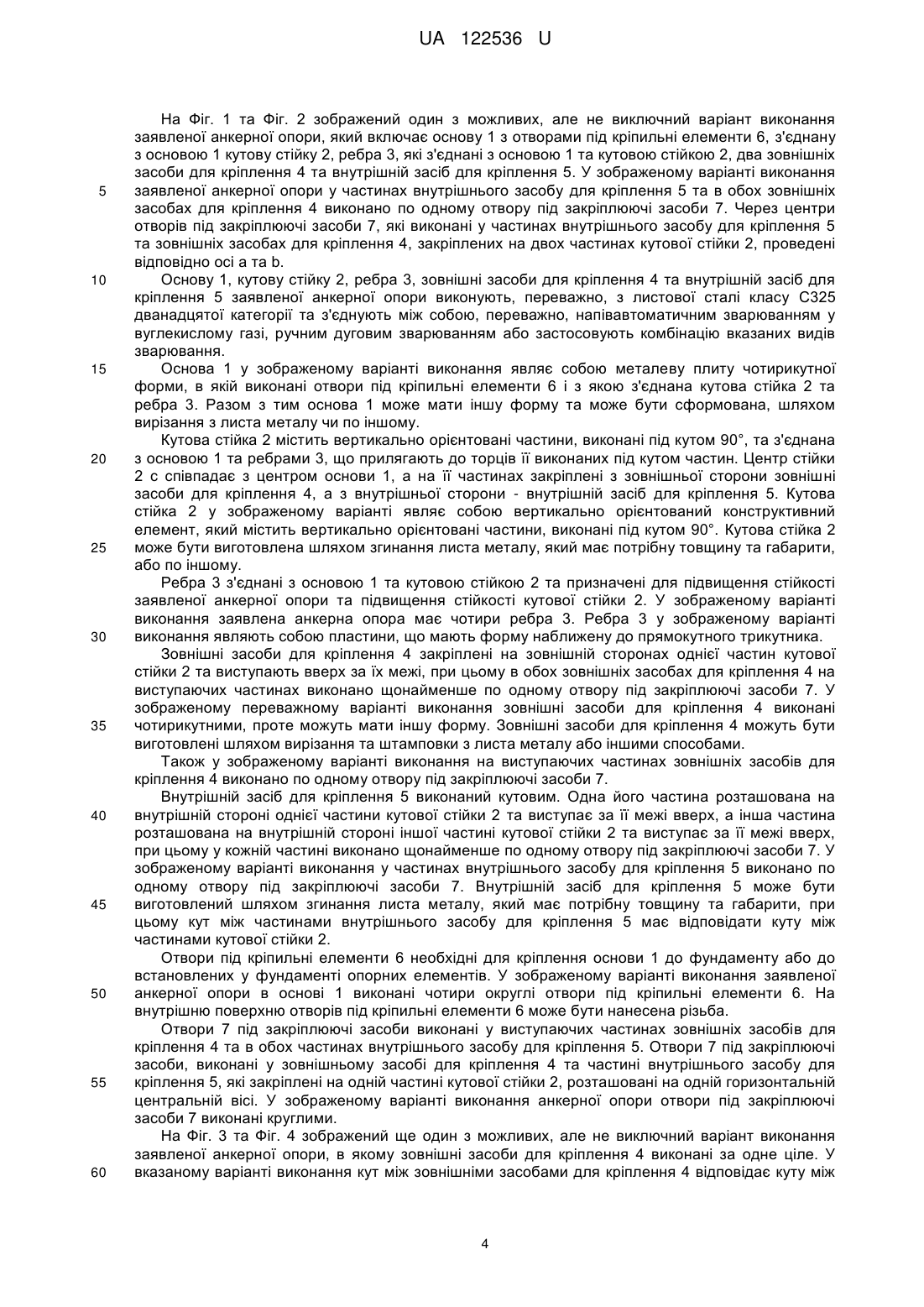

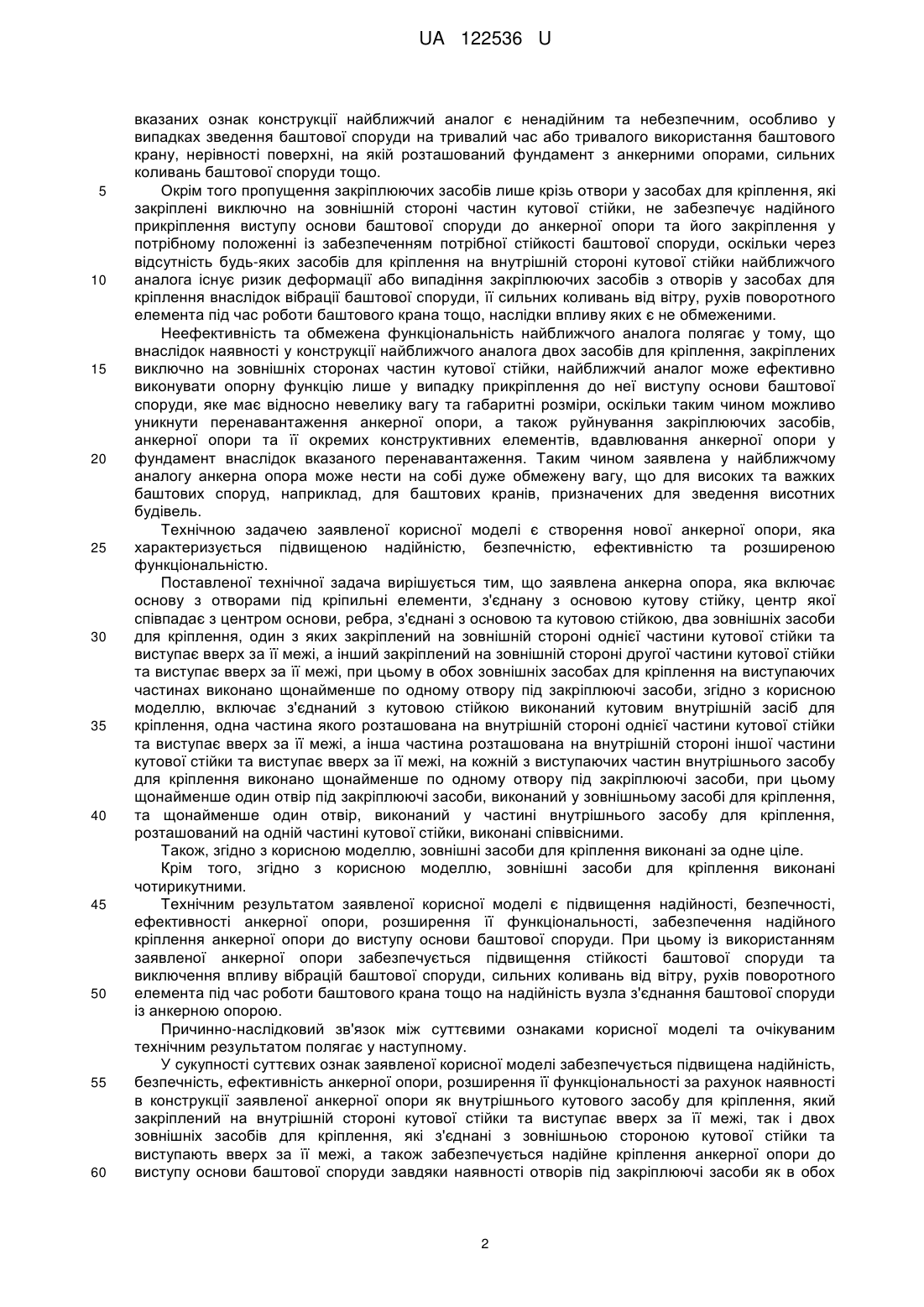

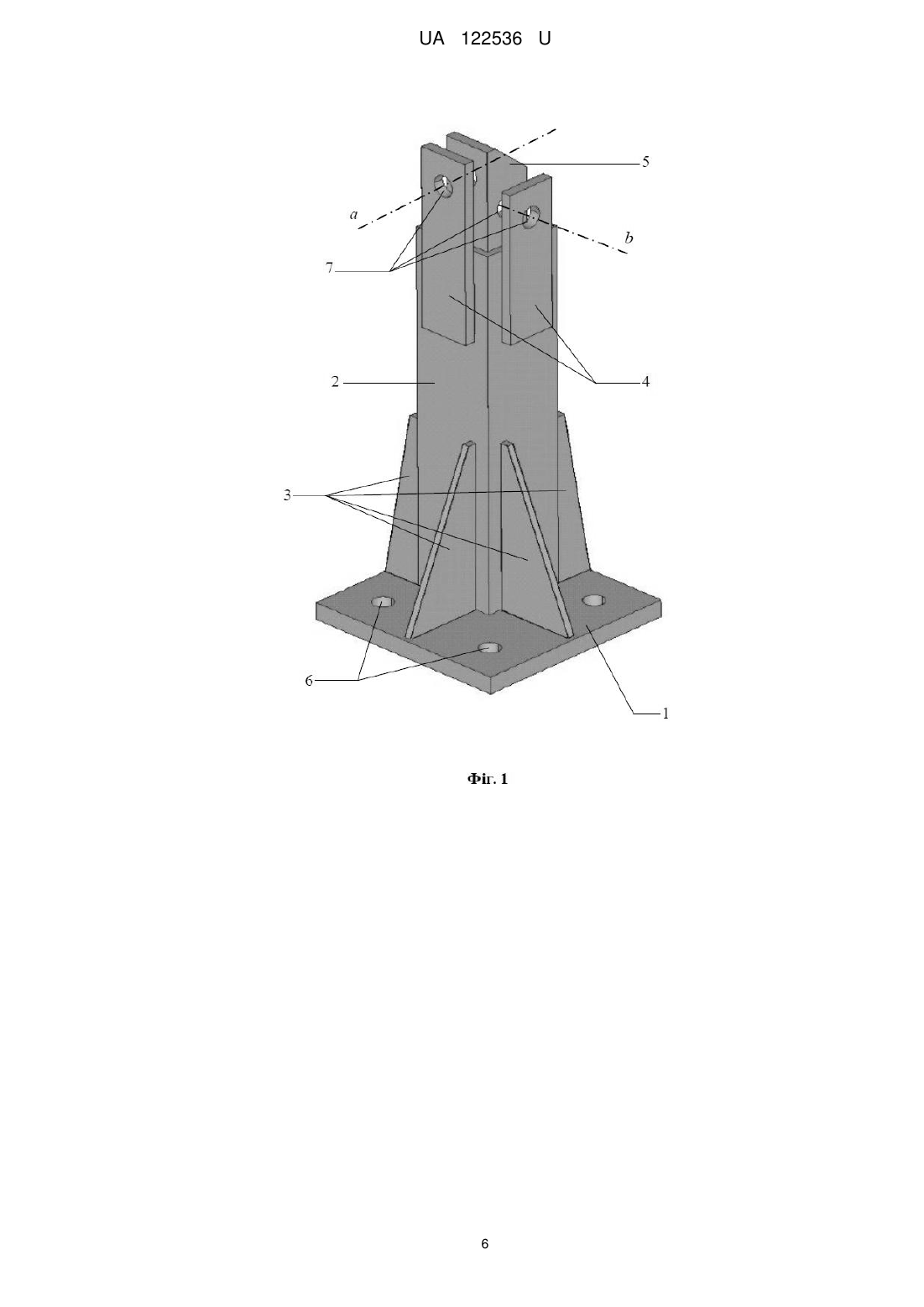

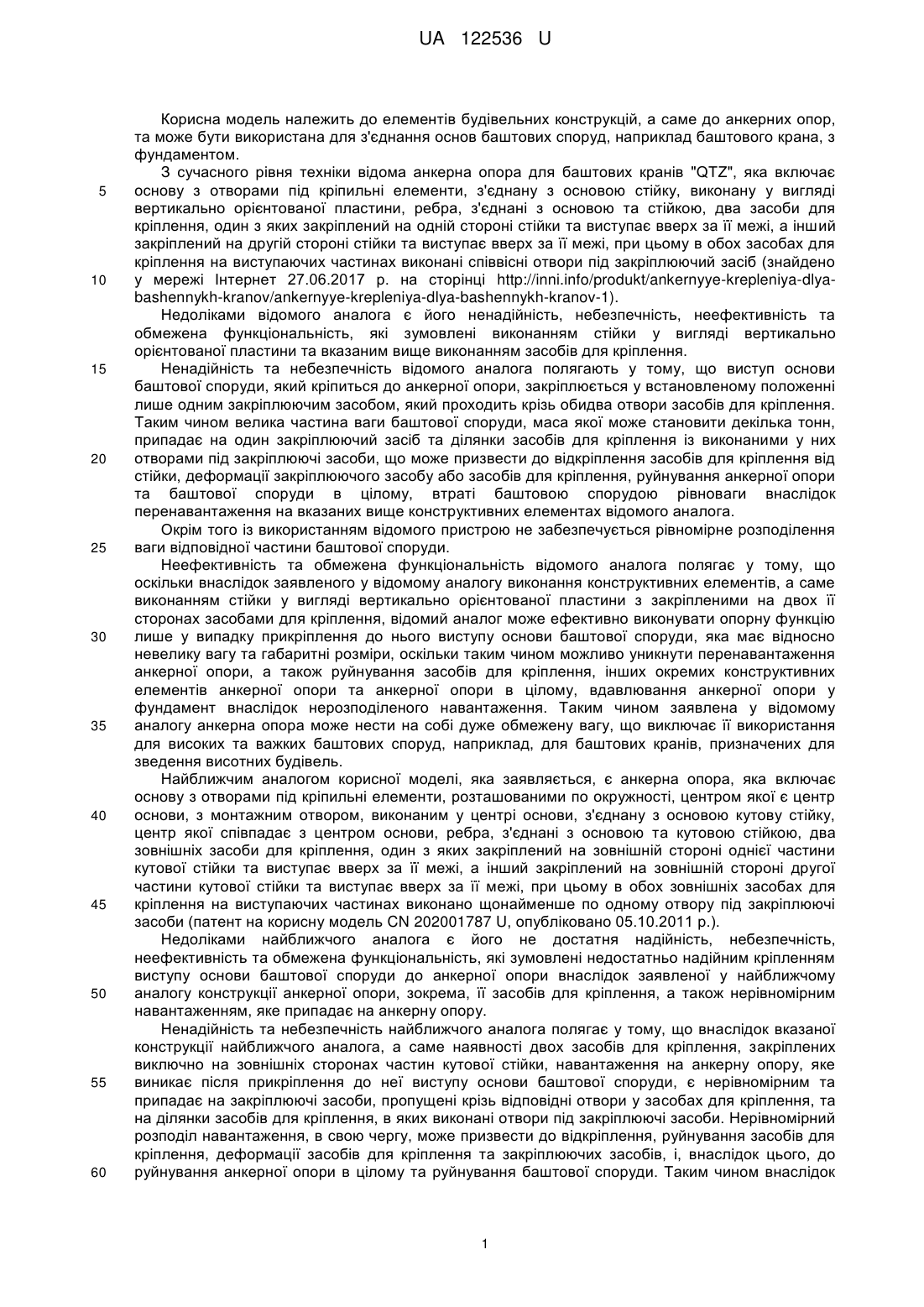

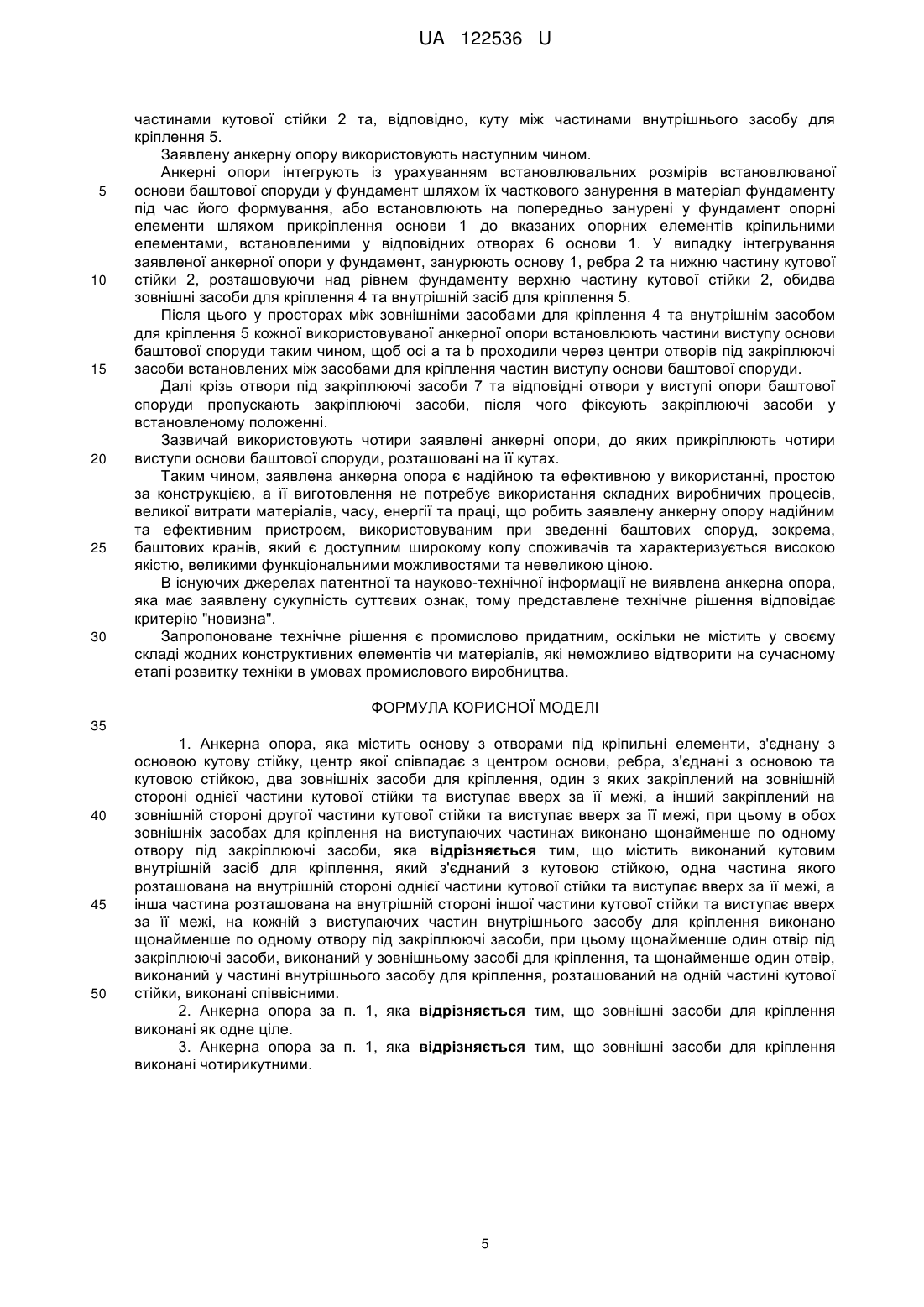

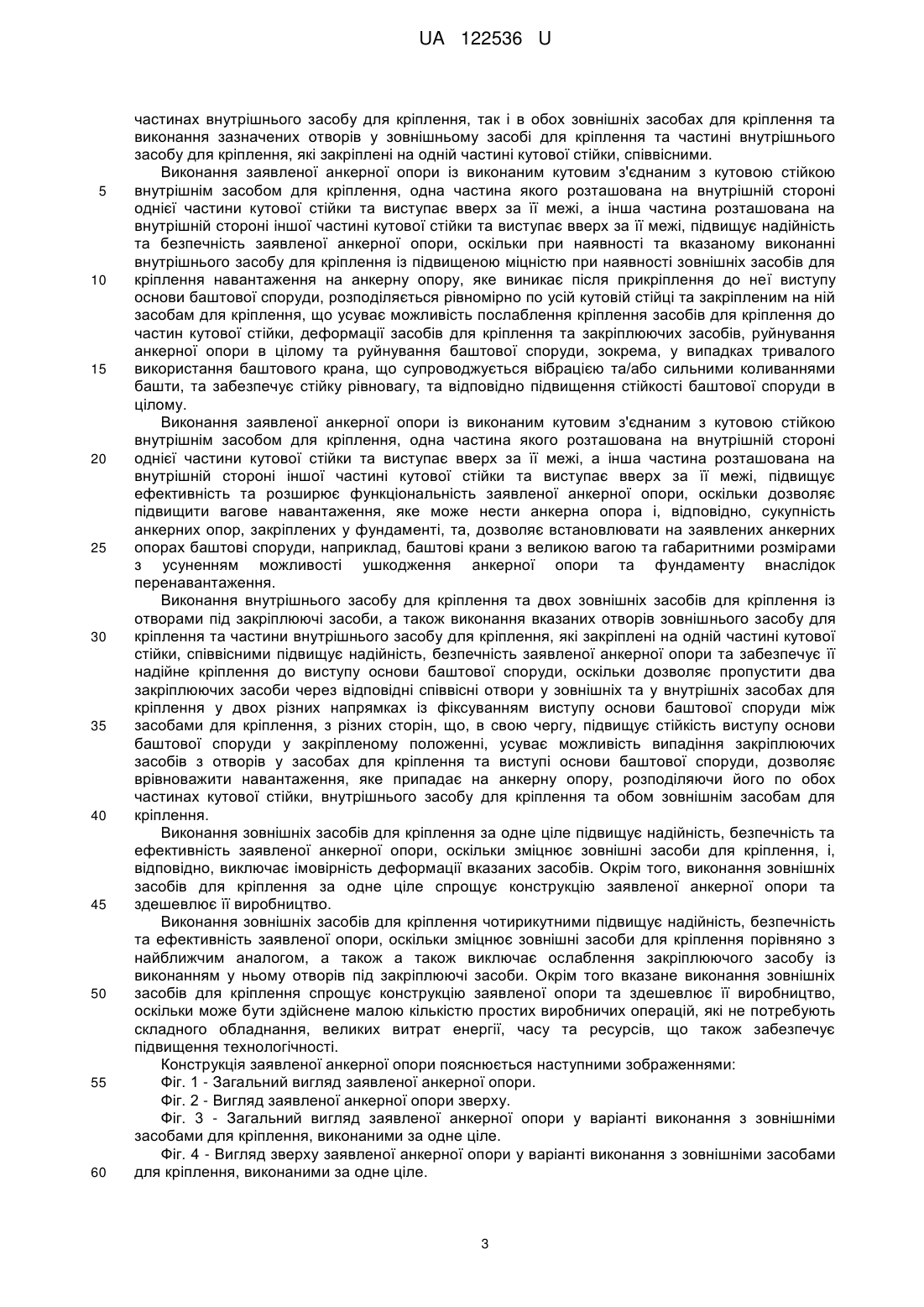

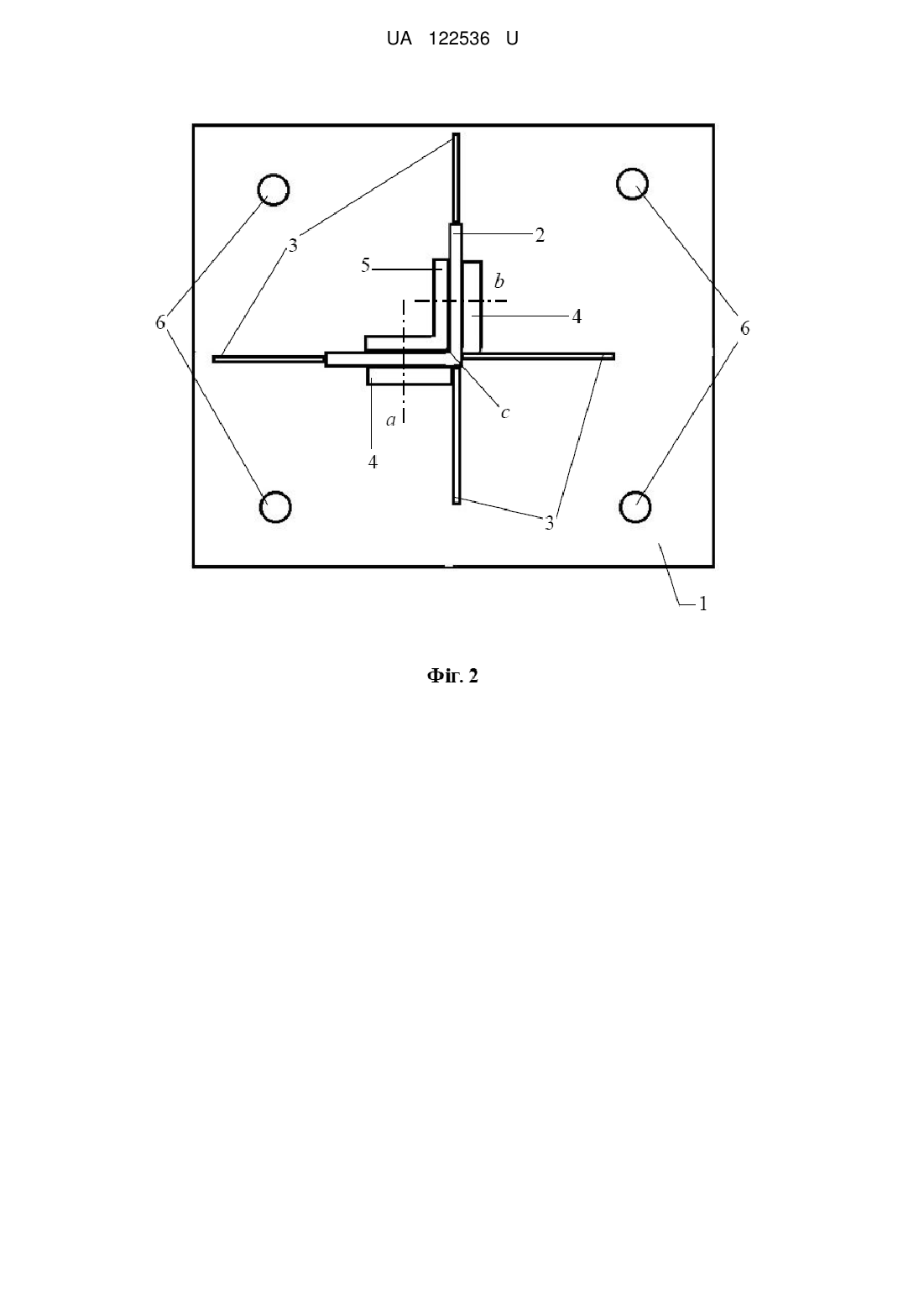

Реферат: Анкерна опора, яка містить основу з отворами під кріпильні елементи, з'єднану з основою кутову стійку, центр якої співпадає з центром основи, ребра, з'єднані з основою та кутовою стійкою, два зовнішніх засоби для кріплення, один з яких закріплений на зовнішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інший закріплений на зовнішній стороні другої частини кутової стійки та виступає вверх за її межі, при цьому в обох зовнішніх засобах для кріплення на виступаючих частинах виконано щонайменше по одному отвору під закріплюючі засоби. Містить виконаний кутовим внутрішній засіб для кріплення, який з'єднаний з кутовою стійкою, одна частина якого розташована на внутрішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інша частина розташована на внутрішній стороні іншої частини кутової стійки та виступає вверх за її межі, на кожній з виступаючих частин внутрішнього засобу для кріплення виконано щонайменше по одному отвору під закріплюючі засоби, при цьому щонайменше один отвір під закріплюючі засоби, виконаний у зовнішньому засобі для кріплення, та щонайменше один отвір, виконаний у частині внутрішнього засобу для кріплення, розташований на одній частині кутової стійки, виконані співвісними, зовнішні засоби для кріплення виконані як одне ціле та виконані чотирикутними. UA 122536 U (12) UA 122536 U UA 122536 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до елементів будівельних конструкцій, а саме до анкерних опор, та може бути використана для з'єднання основ баштових споруд, наприклад баштового крана, з фундаментом. З сучасного рівня техніки відома анкерна опора для баштових кранів "QTZ", яка включає основу з отворами під кріпильні елементи, з'єднану з основою стійку, виконану у вигляді вертикально орієнтованої пластини, ребра, з'єднані з основою та стійкою, два засоби для кріплення, один з яких закріплений на одній стороні стійки та виступає вверх за її межі, а інший закріплений на другій стороні стійки та виступає вверх за її межі, при цьому в обох засобах для кріплення на виступаючих частинах виконані співвісні отвори під закріплюючий засіб (знайдено у мережі Інтернет 27.06.2017 р. на сторінці http://inni.info/produkt/ankernyye-krepleniya-dlyabashennykh-kranov/ankernyye-krepleniya-dlya-bashennykh-kranov-1). Недоліками відомого аналога є його ненадійність, небезпечність, неефективність та обмежена функціональність, які зумовлені виконанням стійки у вигляді вертикально орієнтованої пластини та вказаним вище виконанням засобів для кріплення. Ненадійність та небезпечність відомого аналога полягають у тому, що виступ основи баштової споруди, який кріпиться до анкерної опори, закріплюється у встановленому положенні лише одним закріплюючим засобом, який проходить крізь обидва отвори засобів для кріплення. Таким чином велика частина ваги баштової споруди, маса якої може становити декілька тонн, припадає на один закріплюючий засіб та ділянки засобів для кріплення із виконаними у них отворами під закріплюючі засоби, що може призвести до відкріплення засобів для кріплення від стійки, деформації закріплюючого засобу або засобів для кріплення, руйнування анкерної опори та баштової споруди в цілому, втраті баштовою спорудою рівноваги внаслідок перенавантаження на вказаних вище конструктивних елементах відомого аналога. Окрім того із використанням відомого пристрою не забезпечується рівномірне розподілення ваги відповідної частини баштової споруди. Неефективність та обмежена функціональність відомого аналога полягає у тому, що оскільки внаслідок заявленого у відомому аналогу виконання конструктивних елементів, а саме виконанням стійки у вигляді вертикально орієнтованої пластини з закріпленими на двох її сторонах засобами для кріплення, відомий аналог може ефективно виконувати опорну функцію лише у випадку прикріплення до нього виступу основи баштової споруди, яка має відносно невелику вагу та габаритні розміри, оскільки таким чином можливо уникнути перенавантаження анкерної опори, а також руйнування засобів для кріплення, інших окремих конструктивних елементів анкерної опори та анкерної опори в цілому, вдавлювання анкерної опори у фундамент внаслідок нерозподіленого навантаження. Таким чином заявлена у відомому аналогу анкерна опора може нести на собі дуже обмежену вагу, що виключає її використання для високих та важких баштових споруд, наприклад, для баштових кранів, призначених для зведення висотних будівель. Найближчим аналогом корисної моделі, яка заявляється, є анкерна опора, яка включає основу з отворами під кріпильні елементи, розташованими по окружності, центром якої є центр основи, з монтажним отвором, виконаним у центрі основи, з'єднану з основою кутову стійку, центр якої співпадає з центром основи, ребра, з'єднані з основою та кутовою стійкою, два зовнішніх засоби для кріплення, один з яких закріплений на зовнішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інший закріплений на зовнішній стороні другої частини кутової стійки та виступає вверх за її межі, при цьому в обох зовнішніх засобах для кріплення на виступаючих частинах виконано щонайменше по одному отвору під закріплюючі засоби (патент на корисну модель CN 202001787 U, опубліковано 05.10.2011 р.). Недоліками найближчого аналога є його не достатня надійність, небезпечність, неефективність та обмежена функціональність, які зумовлені недостатньо надійним кріпленням виступу основи баштової споруди до анкерної опори внаслідок заявленої у найближчому аналогу конструкції анкерної опори, зокрема, її засобів для кріплення, а також нерівномірним навантаженням, яке припадає на анкерну опору. Ненадійність та небезпечність найближчого аналога полягає у тому, що внаслідок вказаної конструкції найближчого аналога, а саме наявності двох засобів для кріплення, закріплених виключно на зовнішніх сторонах частин кутової стійки, навантаження на анкерну опору, яке виникає після прикріплення до неї виступу основи баштової споруди, є нерівномірним та припадає на закріплюючі засоби, пропущені крізь відповідні отвори у засобах для кріплення, та на ділянки засобів для кріплення, в яких виконані отвори під закріплюючі засоби. Нерівномірний розподіл навантаження, в свою чергу, може призвести до відкріплення, руйнування засобів для кріплення, деформації засобів для кріплення та закріплюючих засобів, і, внаслідок цього, до руйнування анкерної опори в цілому та руйнування баштової споруди. Таким чином внаслідок 1 UA 122536 U 5 10 15 20 25 30 35 40 45 50 55 60 вказаних ознак конструкції найближчий аналог є ненадійним та небезпечним, особливо у випадках зведення баштової споруди на тривалий час або тривалого використання баштового крану, нерівності поверхні, на якій розташований фундамент з анкерними опорами, сильних коливань баштової споруди тощо. Окрім того пропущення закріплюючих засобів лише крізь отвори у засобах для кріплення, які закріплені виключно на зовнішній стороні частин кутової стійки, не забезпечує надійного прикріплення виступу основи баштової споруди до анкерної опори та його закріплення у потрібному положенні із забезпеченням потрібної стійкості баштової споруди, оскільки через відсутність будь-яких засобів для кріплення на внутрішній стороні кутової стійки найближчого аналога існує ризик деформації або випадіння закріплюючих засобів з отворів у засобах для кріплення внаслідок вібрації баштової споруди, її сильних коливань від вітру, рухів поворотного елемента під час роботи баштового крана тощо, наслідки впливу яких є не обмеженими. Неефективність та обмежена функціональність найближчого аналога полягає у тому, що внаслідок наявності у конструкції найближчого аналога двох засобів для кріплення, закріплених виключно на зовнішніх сторонах частин кутової стійки, найближчий аналог може ефективно виконувати опорну функцію лише у випадку прикріплення до неї виступу основи баштової споруди, яке має відносно невелику вагу та габаритні розміри, оскільки таким чином можливо уникнути перенавантаження анкерної опори, а також руйнування закріплюючих засобів, анкерної опори та її окремих конструктивних елементів, вдавлювання анкерної опори у фундамент внаслідок вказаного перенавантаження. Таким чином заявлена у найближчому аналогу анкерна опора може нести на собі дуже обмежену вагу, що для високих та важких баштових споруд, наприклад, для баштових кранів, призначених для зведення висотних будівель. Технічною задачею заявленої корисної моделі є створення нової анкерної опори, яка характеризується підвищеною надійністю, безпечністю, ефективністю та розширеною функціональністю. Поставленої технічної задача вирішується тим, що заявлена анкерна опора, яка включає основу з отворами під кріпильні елементи, з'єднану з основою кутову стійку, центр якої співпадає з центром основи, ребра, з'єднані з основою та кутовою стійкою, два зовнішніх засоби для кріплення, один з яких закріплений на зовнішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інший закріплений на зовнішній стороні другої частини кутової стійки та виступає вверх за її межі, при цьому в обох зовнішніх засобах для кріплення на виступаючих частинах виконано щонайменше по одному отвору під закріплюючі засоби, згідно з корисною моделлю, включає з'єднаний з кутовою стійкою виконаний кутовим внутрішній засіб для кріплення, одна частина якого розташована на внутрішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інша частина розташована на внутрішній стороні іншої частини кутової стійки та виступає вверх за її межі, на кожній з виступаючих частин внутрішнього засобу для кріплення виконано щонайменше по одному отвору під закріплюючі засоби, при цьому щонайменше один отвір під закріплюючі засоби, виконаний у зовнішньому засобі для кріплення, та щонайменше один отвір, виконаний у частині внутрішнього засобу для кріплення, розташований на одній частині кутової стійки, виконані співвісними. Також, згідно з корисною моделлю, зовнішні засоби для кріплення виконані за одне ціле. Крім того, згідно з корисною моделлю, зовнішні засоби для кріплення виконані чотирикутними. Технічним результатом заявленої корисної моделі є підвищення надійності, безпечності, ефективності анкерної опори, розширення її функціональності, забезпечення надійного кріплення анкерної опори до виступу основи баштової споруди. При цьому із використанням заявленої анкерної опори забезпечується підвищення стійкості баштової споруди та виключення впливу вібрацій баштової споруди, сильних коливань від вітру, рухів поворотного елемента під час роботи баштового крана тощо на надійність вузла з'єднання баштової споруди із анкерною опорою. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та очікуваним технічним результатом полягає у наступному. У сукупності суттєвих ознак заявленої корисної моделі забезпечується підвищена надійність, безпечність, ефективність анкерної опори, розширення її функціональності за рахунок наявності в конструкції заявленої анкерної опори як внутрішнього кутового засобу для кріплення, який закріплений на внутрішній стороні кутової стійки та виступає вверх за її межі, так і двох зовнішніх засобів для кріплення, які з'єднані з зовнішньою стороною кутової стійки та виступають вверх за її межі, а також забезпечується надійне кріплення анкерної опори до виступу основи баштової споруди завдяки наявності отворів під закріплюючі засоби як в обох 2 UA 122536 U 5 10 15 20 25 30 35 40 45 50 55 60 частинах внутрішнього засобу для кріплення, так і в обох зовнішніх засобах для кріплення та виконання зазначених отворів у зовнішньому засобі для кріплення та частині внутрішнього засобу для кріплення, які закріплені на одній частині кутової стійки, співвісними. Виконання заявленої анкерної опори із виконаним кутовим з'єднаним з кутовою стійкою внутрішнім засобом для кріплення, одна частина якого розташована на внутрішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інша частина розташована на внутрішній стороні іншої частині кутової стійки та виступає вверх за її межі, підвищує надійність та безпечність заявленої анкерної опори, оскільки при наявності та вказаному виконанні внутрішнього засобу для кріплення із підвищеною міцністю при наявності зовнішніх засобів для кріплення навантаження на анкерну опору, яке виникає після прикріплення до неї виступу основи баштової споруди, розподіляється рівномірно по усій кутовій стійці та закріпленим на ній засобам для кріплення, що усуває можливість послаблення кріплення засобів для кріплення до частин кутової стійки, деформації засобів для кріплення та закріплюючих засобів, руйнування анкерної опори в цілому та руйнування баштової споруди, зокрема, у випадках тривалого використання баштового крана, що супроводжується вібрацією та/або сильними коливаннями башти, та забезпечує стійку рівновагу, та відповідно підвищення стійкості баштової споруди в цілому. Виконання заявленої анкерної опори із виконаним кутовим з'єднаним з кутовою стійкою внутрішнім засобом для кріплення, одна частина якого розташована на внутрішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інша частина розташована на внутрішній стороні іншої частині кутової стійки та виступає вверх за її межі, підвищує ефективність та розширює функціональність заявленої анкерної опори, оскільки дозволяє підвищити вагове навантаження, яке може нести анкерна опора і, відповідно, сукупність анкерних опор, закріплених у фундаменті, та, дозволяє встановлювати на заявлених анкерних опорах баштові споруди, наприклад, баштові крани з великою вагою та габаритними розмірами з усуненням можливості ушкодження анкерної опори та фундаменту внаслідок перенавантаження. Виконання внутрішнього засобу для кріплення та двох зовнішніх засобів для кріплення із отворами під закріплюючі засоби, а також виконання вказаних отворів зовнішнього засобу для кріплення та частини внутрішнього засобу для кріплення, які закріплені на одній частині кутової стійки, співвісними підвищує надійність, безпечність заявленої анкерної опори та забезпечує її надійне кріплення до виступу основи баштової споруди, оскільки дозволяє пропустити два закріплюючих засоби через відповідні співвісні отвори у зовнішніх та у внутрішніх засобах для кріплення у двох різних напрямках із фіксуванням виступу основи баштової споруди між засобами для кріплення, з різних сторін, що, в свою чергу, підвищує стійкість виступу основи баштової споруди у закріпленому положенні, усуває можливість випадіння закріплюючих засобів з отворів у засобах для кріплення та виступі основи баштової споруди, дозволяє врівноважити навантаження, яке припадає на анкерну опору, розподіляючи його по обох частинах кутової стійки, внутрішнього засобу для кріплення та обом зовнішнім засобам для кріплення. Виконання зовнішніх засобів для кріплення за одне ціле підвищує надійність, безпечність та ефективність заявленої анкерної опори, оскільки зміцнює зовнішні засоби для кріплення, і, відповідно, виключає імовірність деформації вказаних засобів. Окрім того, виконання зовнішніх засобів для кріплення за одне ціле спрощує конструкцію заявленої анкерної опори та здешевлює її виробництво. Виконання зовнішніх засобів для кріплення чотирикутними підвищує надійність, безпечність та ефективність заявленої опори, оскільки зміцнює зовнішні засоби для кріплення порівняно з найближчим аналогом, а також а також виключає ослаблення закріплюючого засобу із виконанням у ньому отворів під закріплюючі засоби. Окрім того вказане виконання зовнішніх засобів для кріплення спрощує конструкцію заявленої опори та здешевлює її виробництво, оскільки може бути здійснене малою кількістю простих виробничих операцій, які не потребують складного обладнання, великих витрат енергії, часу та ресурсів, що також забезпечує підвищення технологічності. Конструкція заявленої анкерної опори пояснюється наступними зображеннями: Фіг. 1 - Загальний вигляд заявленої анкерної опори. Фіг. 2 - Вигляд заявленої анкерної опори зверху. Фіг. 3 - Загальний вигляд заявленої анкерної опори у варіанті виконання з зовнішніми засобами для кріплення, виконаними за одне ціле. Фіг. 4 - Вигляд зверху заявленої анкерної опори у варіанті виконання з зовнішніми засобами для кріплення, виконаними за одне ціле. 3 UA 122536 U 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 1 та Фіг. 2 зображений один з можливих, але не виключний варіант виконання заявленої анкерної опори, який включає основу 1 з отворами під кріпильні елементи 6, з'єднану з основою 1 кутову стійку 2, ребра 3, які з'єднані з основою 1 та кутовою стійкою 2, два зовнішніх засоби для кріплення 4 та внутрішній засіб для кріплення 5. У зображеному варіанті виконання заявленої анкерної опори у частинах внутрішнього засобу для кріплення 5 та в обох зовнішніх засобах для кріплення 4 виконано по одному отвору під закріплюючі засоби 7. Через центри отворів під закріплюючі засоби 7, які виконані у частинах внутрішнього засобу для кріплення 5 та зовнішніх засобах для кріплення 4, закріплених на двох частинах кутової стійки 2, проведені відповідно осі а та b. Основу 1, кутову стійку 2, ребра 3, зовнішні засоби для кріплення 4 та внутрішній засіб для кріплення 5 заявленої анкерної опори виконують, переважно, з листової сталі класу С325 дванадцятої категорії та з'єднують між собою, переважно, напівавтоматичним зварюванням у вуглекислому газі, ручним дуговим зварюванням або застосовують комбінацію вказаних видів зварювання. Основа 1 у зображеному варіанті виконання являє собою металеву плиту чотирикутної форми, в якій виконані отвори під кріпильні елементи 6 і з якою з'єднана кутова стійка 2 та ребра 3. Разом з тим основа 1 може мати іншу форму та може бути сформована, шляхом вирізання з листа металу чи по іншому. Кутова стійка 2 містить вертикально орієнтовані частини, виконані під кутом 90°, та з'єднана з основою 1 та ребрами 3, що прилягають до торців її виконаних під кутом частин. Центр стійки 2 c співпадає з центром основи 1, а на її частинах закріплені з зовнішньої сторони зовнішні засоби для кріплення 4, а з внутрішньої сторони - внутрішній засіб для кріплення 5. Кутова стійка 2 у зображеному варіанті являє собою вертикально орієнтований конструктивний елемент, який містить вертикально орієнтовані частини, виконані під кутом 90°. Кутова стійка 2 може бути виготовлена шляхом згинання листа металу, який має потрібну товщину та габарити, або по іншому. Ребра 3 з'єднані з основою 1 та кутовою стійкою 2 та призначені для підвищення стійкості заявленої анкерної опори та підвищення стійкості кутової стійки 2. У зображеному варіанті виконання заявлена анкерна опора має чотири ребра 3. Ребра 3 у зображеному варіанті виконання являють собою пластини, що мають форму наближену до прямокутного трикутника. Зовнішні засоби для кріплення 4 закріплені на зовнішній сторонах однієї частин кутової стійки 2 та виступають вверх за їх межі, при цьому в обох зовнішніх засобах для кріплення 4 на виступаючих частинах виконано щонайменше по одному отвору під закріплюючі засоби 7. У зображеному переважному варіанті виконання зовнішні засоби для кріплення 4 виконані чотирикутними, проте можуть мати іншу форму. Зовнішні засоби для кріплення 4 можуть бути виготовлені шляхом вирізання та штамповки з листа металу або іншими способами. Також у зображеному варіанті виконання на виступаючих частинах зовнішніх засобів для кріплення 4 виконано по одному отвору під закріплюючі засоби 7. Внутрішній засіб для кріплення 5 виконаний кутовим. Одна його частина розташована на внутрішній стороні однієї частини кутової стійки 2 та виступає за її межі вверх, а інша частина розташована на внутрішній стороні іншої частині кутової стійки 2 та виступає за її межі вверх, при цьому у кожній частині виконано щонайменше по одному отвору під закріплюючі засоби 7. У зображеному варіанті виконання у частинах внутрішнього засобу для кріплення 5 виконано по одному отвору під закріплюючі засоби 7. Внутрішній засіб для кріплення 5 може бути виготовлений шляхом згинання листа металу, який має потрібну товщину та габарити, при цьому кут між частинами внутрішнього засобу для кріплення 5 має відповідати куту між частинами кутової стійки 2. Отвори під кріпильні елементи 6 необхідні для кріплення основи 1 до фундаменту або до встановлених у фундаменті опорних елементів. У зображеному варіанті виконання заявленої анкерної опори в основі 1 виконані чотири округлі отвори під кріпильні елементи 6. На внутрішню поверхню отворів під кріпильні елементи 6 може бути нанесена різьба. Отвори 7 під закріплюючі засоби виконані у виступаючих частинах зовнішніх засобів для кріплення 4 та в обох частинах внутрішнього засобу для кріплення 5. Отвори 7 під закріплюючі засоби, виконані у зовнішньому засобі для кріплення 4 та частині внутрішнього засобу для кріплення 5, які закріплені на одній частині кутової стійки 2, розташовані на одній горизонтальній центральній вісі. У зображеному варіанті виконання анкерної опори отвори під закріплюючі засоби 7 виконані круглими. На Фіг. 3 та Фіг. 4 зображений ще один з можливих, але не виключний варіант виконання заявленої анкерної опори, в якому зовнішні засоби для кріплення 4 виконані за одне ціле. У вказаному варіанті виконання кут між зовнішніми засобами для кріплення 4 відповідає куту між 4 UA 122536 U 5 10 15 20 25 30 частинами кутової стійки 2 та, відповідно, куту між частинами внутрішнього засобу для кріплення 5. Заявлену анкерну опору використовують наступним чином. Анкерні опори інтегрують із урахуванням встановлювальних розмірів встановлюваної основи баштової споруди у фундамент шляхом їх часткового занурення в матеріал фундаменту під час його формування, або встановлюють на попередньо занурені у фундамент опорні елементи шляхом прикріплення основи 1 до вказаних опорних елементів кріпильними елементами, встановленими у відповідних отворах 6 основи 1. У випадку інтегрування заявленої анкерної опори у фундамент, занурюють основу 1, ребра 2 та нижню частину кутової стійки 2, розташовуючи над рівнем фундаменту верхню частину кутової стійки 2, обидва зовнішні засоби для кріплення 4 та внутрішній засіб для кріплення 5. Після цього у просторах між зовнішніми засобами для кріплення 4 та внутрішнім засобом для кріплення 5 кожної використовуваної анкерної опори встановлюють частини виступу основи баштової споруди таким чином, щоб осі а та b проходили через центри отворів під закріплюючі засоби встановлених між засобами для кріплення частин виступу основи баштової споруди.Далі крізь отвори під закріплюючі засоби 7 та відповідні отвори у виступі опори баштової споруди пропускають закріплюючі засоби, після чого фіксують закріплюючі засоби у встановленому положенні. Зазвичай використовують чотири заявлені анкерні опори, до яких прикріплюють чотири виступи основи баштової споруди, розташовані на її кутах. Таким чином, заявлена анкерна опора є надійною та ефективною у використанні, простою за конструкцією, а її виготовлення не потребує використання складних виробничих процесів, великої витрати матеріалів, часу, енергії та праці, що робить заявлену анкерну опору надійним та ефективним пристроєм, використовуваним при зведенні баштових споруд, зокрема, баштових кранів, який є доступним широкому колу споживачів та характеризується високою якістю, великими функціональними можливостями та невеликою ціною. В існуючих джерелах патентної та науково-технічної інформації не виявлена анкерна опора, яка має заявлену сукупність суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Запропоноване технічне рішення є промислово придатним, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо відтворити на сучасному етапі розвитку техніки в умовах промислового виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Анкерна опора, яка містить основу з отворами під кріпильні елементи, з'єднану з основою кутову стійку, центр якої співпадає з центром основи, ребра, з'єднані з основою та кутовою стійкою, два зовнішніх засоби для кріплення, один з яких закріплений на зовнішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інший закріплений на зовнішній стороні другої частини кутової стійки та виступає вверх за її межі, при цьому в обох зовнішніх засобах для кріплення на виступаючих частинах виконано щонайменше по одному отвору під закріплюючі засоби, яка відрізняється тим, що містить виконаний кутовим внутрішній засіб для кріплення, який з'єднаний з кутовою стійкою, одна частина якого розташована на внутрішній стороні однієї частини кутової стійки та виступає вверх за її межі, а інша частина розташована на внутрішній стороні іншої частини кутової стійки та виступає вверх за її межі, на кожній з виступаючих частин внутрішнього засобу для кріплення виконано щонайменше по одному отвору під закріплюючі засоби, при цьому щонайменше один отвір під закріплюючі засоби, виконаний у зовнішньому засобі для кріплення, та щонайменше один отвір, виконаний у частині внутрішнього засобу для кріплення, розташований на одній частині кутової стійки, виконані співвісними. 2. Анкерна опора за п. 1, яка відрізняється тим, що зовнішні засоби для кріплення виконані як одне ціле. 3. Анкерна опора за п. 1, яка відрізняється тим, що зовнішні засоби для кріплення виконані чотирикутними. 5 UA 122536 U 6 UA 122536 U 7 UA 122536 U 8 UA 122536 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
