Лапа анкерна ярусна

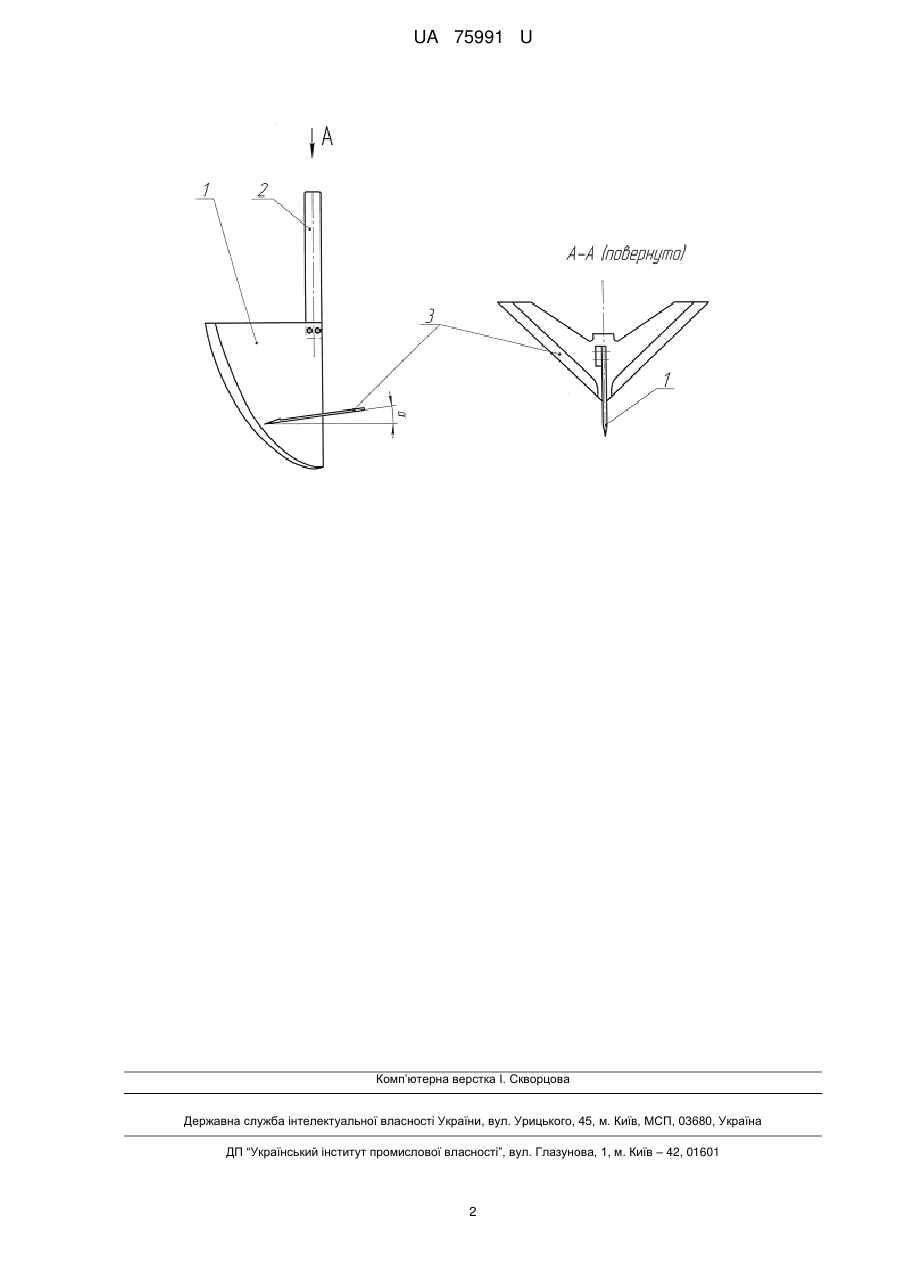

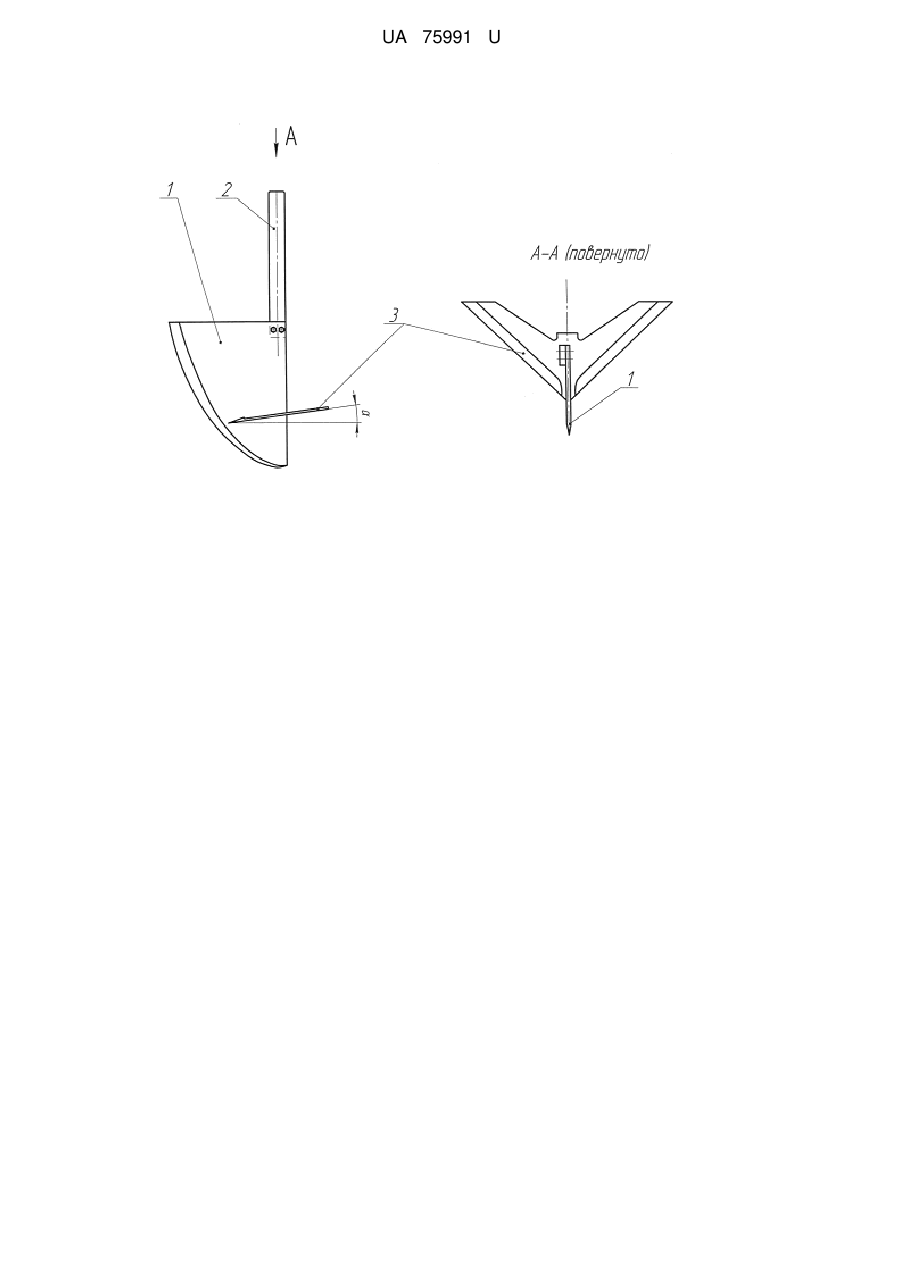

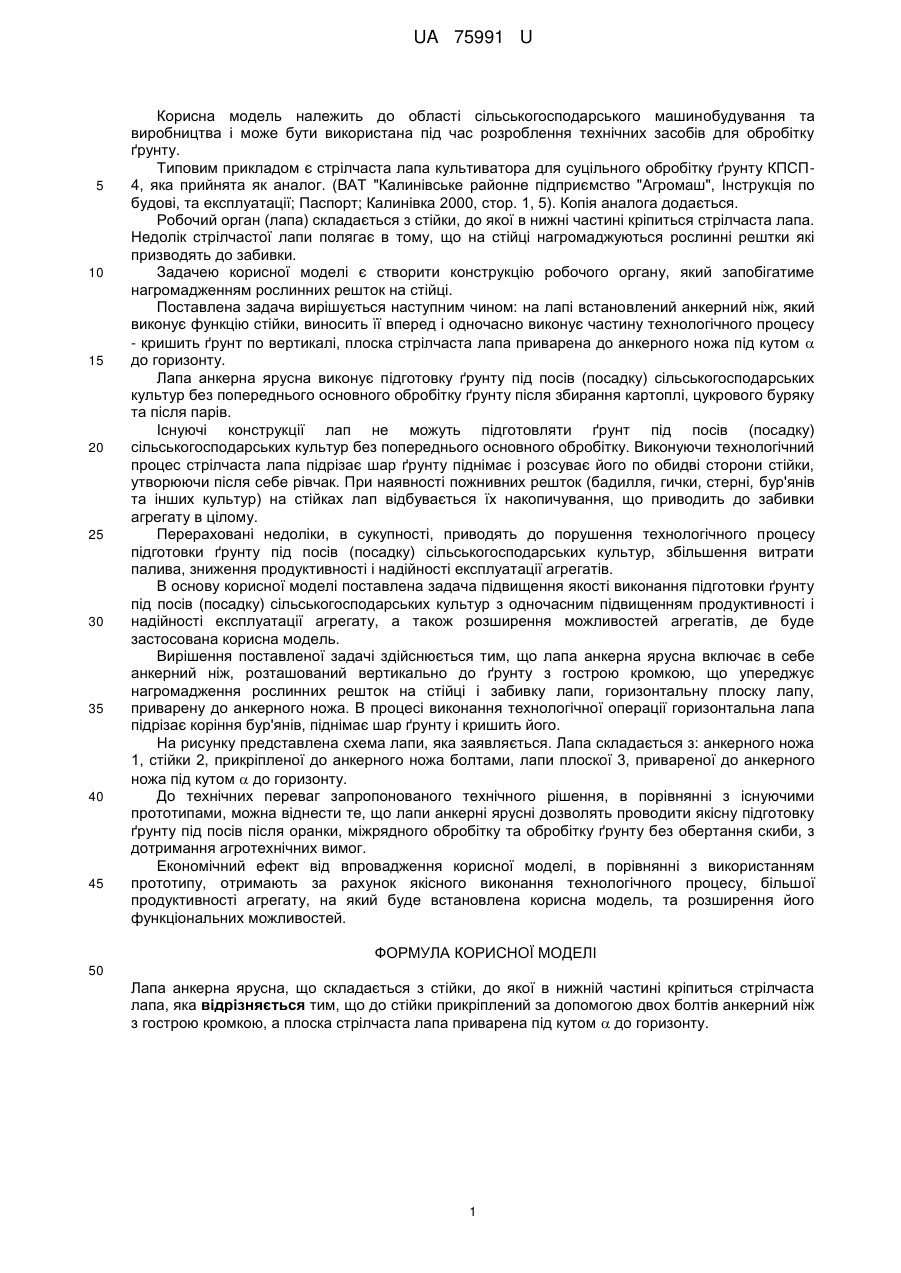

Реферат: Лапа анкерна ярусна складається з стійки, до якої в нижній частині кріпиться стрілчаста лапа. До стійки прикріплений за допомогою двох болтів анкерний ніж з гострою кромкою, а плоска стрілчаста лапа приварена під кутом  до горизонту. UA 75991 U (12) UA 75991 U UA 75991 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області сільськогосподарського машинобудування та виробництва і може бути використана під час розроблення технічних засобів для обробітку ґрунту. Типовим прикладом є стрілчаста лапа культиватора для суцільного обробітку ґрунту КПСП4, яка прийнята як аналог. (ВАТ "Калинівське районне підприємство "Агромаш", Інструкція по будові, та експлуатації; Паспорт; Калинівка 2000, стор. 1, 5). Копія аналога додається. Робочий орган (лапа) складається з стійки, до якої в нижні частині кріпиться стрілчаста лапа. Недолік стрілчастої лапи полягає в тому, що на стійці нагромаджуються рослинні рештки які призводять до забивки. Задачею корисної моделі є створити конструкцію робочого органу, який запобігатиме нагромадженням рослинних решток на стійці. Поставлена задача вирішується наступним чином: на лапі встановлений анкерний ніж, який виконує функцію стійки, виносить її вперед і одночасно виконує частину технологічного процесу - кришить ґрунт по вертикалі, плоска стрілчаста лапа приварена до анкерного ножа під кутом  до горизонту. Лапа анкерна ярусна виконує підготовку ґрунту під посів (посадку) сільськогосподарських культур без попереднього основного обробітку ґрунту після збирання картоплі, цукрового буряку та після парів. Існуючі конструкції лап не можуть підготовляти ґрунт під посів (посадку) сільськогосподарських культур без попереднього основного обробітку. Виконуючи технологічний процес стрілчаста лапа підрізає шар ґрунту піднімає і розсуває його по обидві сторони стійки, утворюючи після себе рівчак. При наявності пожнивних решток (бадилля, гички, стерні, бур'янів та інших культур) на стійках лап відбувається їх накопичування, що приводить до забивки агрегату в цілому. Перераховані недоліки, в сукупності, приводять до порушення технологічного процесу підготовки ґрунту під посів (посадку) сільськогосподарських культур, збільшення витрати палива, зниження продуктивності і надійності експлуатації агрегатів. В основу корисної моделі поставлена задача підвищення якості виконання підготовки ґрунту під посів (посадку) сільськогосподарських культур з одночасним підвищенням продуктивності і надійності експлуатації агрегату, а також розширення можливостей агрегатів, де буде застосована корисна модель. Вирішення поставленої задачі здійснюється тим, що лапа анкерна ярусна включає в себе анкерний ніж, розташований вертикально до ґрунту з гострою кромкою, що упереджує нагромадження рослинних решток на стійці і забивку лапи, горизонтальну плоску лапу, приварену до анкерного ножа. В процесі виконання технологічної операції горизонтальна лапа підрізає коріння бур'янів, піднімає шар ґрунту і кришить його. На рисунку представлена схема лапи, яка заявляється. Лапа складається з: анкерного ножа 1, стійки 2, прикріпленої до анкерного ножа болтами, лапи плоскої 3, привареної до анкерного ножа під кутом  до горизонту. До технічних переваг запропонованого технічного рішення, в порівнянні з існуючими прототипами, можна віднести те, що лапи анкерні ярусні дозволять проводити якісну підготовку ґрунту під посів після оранки, міжрядного обробітку та обробітку ґрунту без обертання скиби, з дотримання агротехнічних вимог. Економічний ефект від впровадження корисної моделі, в порівнянні з використанням прототипу, отримають за рахунок якісного виконання технологічного процесу, більшої продуктивності агрегату, на який буде встановлена корисна модель, та розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Лапа анкерна ярусна, що складається з стійки, до якої в нижній частині кріпиться стрілчаста лапа, яка відрізняється тим, що до стійки прикріплений за допомогою двох болтів анкерний ніж з гострою кромкою, а плоска стрілчаста лапа приварена під кутом  до горизонту. 1 UA 75991 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
