Спосіб витягування і зняття натягу з шпильки та пристрій для його здійснення

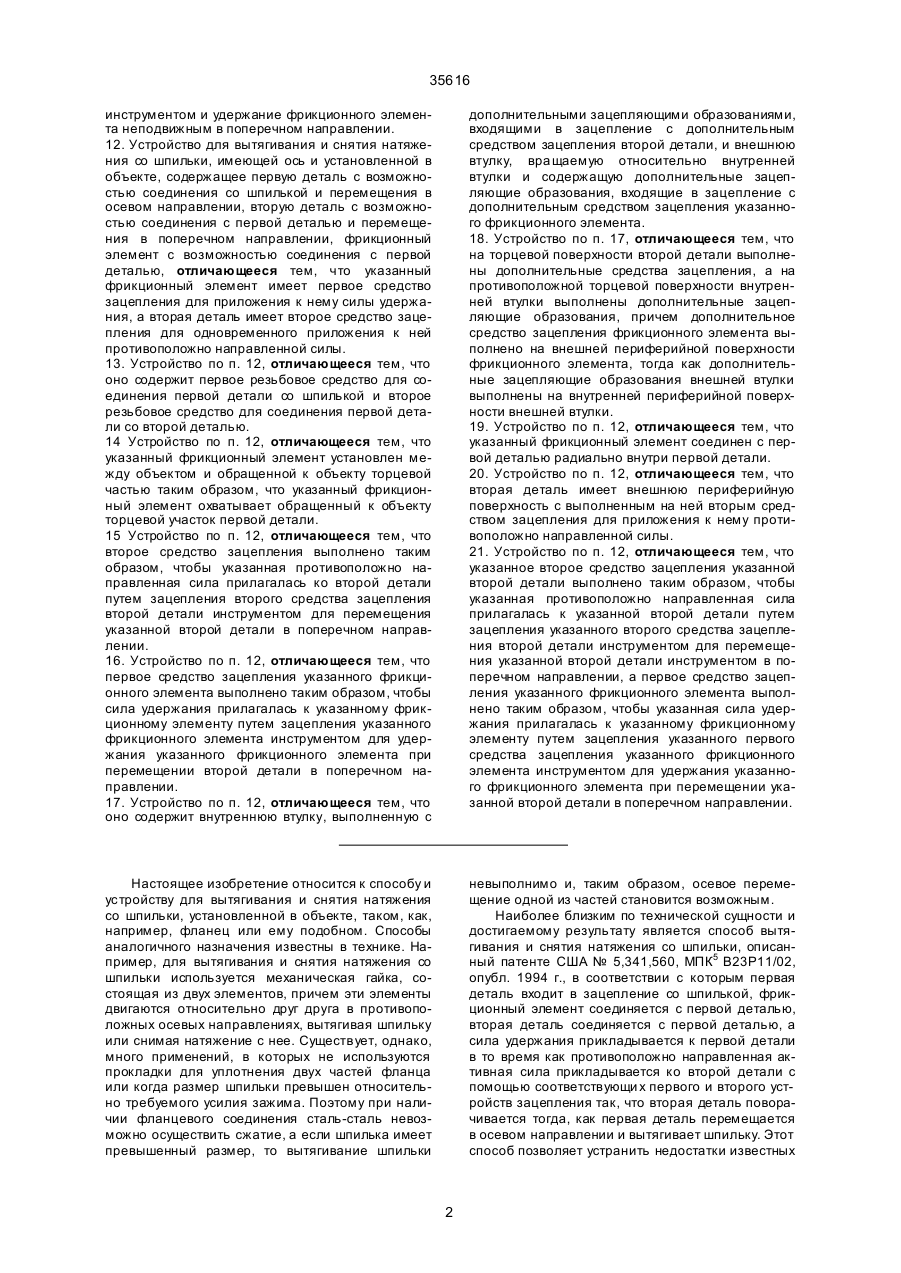

1. Способ вытягивания и снятия натяжения со шпильки, имеющей ось и установленной в объекте, включающий соединение шпильки с первой деталью, перемещаемой исключительно в осевом направлении, перемещение указанной первой детали в осевом направлении путем зацепления ее со второй деталью, перемещаемой в поперечном направлении, соединение указанной первой детали с фрикционным элементом, перемещение указанной второй детали в поперечном направлении, отличающийся тем, что к фрикционному элементу при помощи первого средства зацепления прилагают силу удержания, а ко второй детали с помощью второго средства зацепления одновременно прилагают противоположно направленную силу. 2. Способ по п. 1, отличающийся тем, что указанную первую деталь соединяют со шпилькой при помощи первого резьбового средства и со второй деталью при помощи второго резьбового средства. 3. Способ по п. 1, отличающийся тем, что фрикционный элемент размещают между объектом и обращенным к объекту торцевым участком второй детали таким образом, что фрикционный элемент охватывает обращенный к объекту торцевой участок первой детали. 4. Способ по п. 1, отличающийся тем, что приложение противоположно направленной силы включает зацепление второй детали инструментом и перемещение второй детали под действием инструмента в поперечном направлении. 5. Способ по п. 1, отличающийся тем, что приложение силы удержания включает зацепление фрикционного элемента инструментом и удержание фрикционного элемента неподвижным в поперечном направлении. 6. Способ по п. 1, отличающийся тем, что используют первое средство соединения для соеди C2 (54) СПОСІБ ВИТЯГУВАННЯ І ЗНЯТТЯ НАТЯГУ З ШП ИЛЬКИ ТА ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ 35616 инструментом и удержание фрикционного элемента неподвижным в поперечном направлении. 12. Устройство для вытягивания и снятия натяжения со шпильки, имеющей ось и установленной в объекте, содержащее первую деталь с возможностью соединения со шпилькой и перемещения в осевом направлении, вторую деталь с возможностью соединения с первой деталью и перемещения в поперечном направлении, фрикционный элемент с возможностью соединения с первой деталью, отличающееся тем, что указанный фрикционный элемент имеет первое средство зацепления для приложения к нему силы удержания, а вторая деталь имеет второе средство зацепления для одновременного приложения к ней противоположно направленной силы. 13. Устройство по п. 12, отличающееся тем, что оно содержит первое резьбовое средство для соединения первой детали со шпилькой и второе резьбовое средство для соединения первой детали со второй деталью. 14 Устройство по п. 12, отличающееся тем, что указанный фрикционный элемент установлен между объектом и обращенной к объекту торцевой частью таким образом, что указанный фрикционный элемент охватывает обращенный к объекту торцевой участок первой детали. 15 Устройство по п. 12, отличающееся тем, что второе средство зацепления выполнено таким образом, чтобы указанная противоположно направленная сила прилагалась ко второй детали путем зацепления второго средства зацепления второй детали инструментом для перемещения указанной второй детали в поперечном направлении. 16. Устройство по п. 12, отличающееся тем, что первое средство зацепления указанного фрикционного элемента выполнено таким образом, чтобы сила удержания прилагалась к указанному фрикционному элементу путем зацепления указанного фрикционного элемента инструментом для удержания указанного фрикционного элемента при перемещении второй детали в поперечном направлении. 17. Устройство по п. 12, отличающееся тем, что оно содержит внутреннюю втулку, выполненную с дополнительными зацепляющими образованиями, входящими в зацепление с дополнительным средством зацепления второй детали, и внешнюю втулку, вра щаемую относительно внутренней втулки и содержащую дополнительные зацепляющие образования, входящие в зацепление с дополнительным средством зацепления указанного фрикционного элемента. 18. Устройство по п. 17, отличающееся тем, что на торцевой поверхности второй детали выполнены дополнительные средства зацепления, а на противоположной торцевой поверхности внутренней втулки выполнены дополнительные зацепляющие образования, причем дополнительное средство зацепления фрикционного элемента выполнено на внешней периферийной поверхности фрикционного элемента, тогда как дополнительные зацепляющие образования внешней втулки выполнены на внутренней периферийной поверхности внешней втулки. 19. Устройство по п. 12, отличающееся тем, что указанный фрикционный элемент соединен с первой деталью радиально внутри первой детали. 20. Устройство по п. 12, отличающееся тем, что вторая деталь имеет внешнюю периферийную поверхность с выполненным на ней вторым средством зацепления для приложения к нему противоположно направленной силы. 21. Устройство по п. 12, отличающееся тем, что указанное второе средство зацепления указанной второй детали выполнено таким образом, чтобы указанная противоположно направленная сила прилагалась к указанной второй детали путем зацепления указанного второго средства зацепления второй детали инструментом для перемещения указанной второй детали инструментом в поперечном направлении, а первое средство зацепления указанного фрикционного элемента выполнено таким образом, чтобы указанная сила удержания прилагалась к указанному фрикционному элементу путем зацепления указанного первого средства зацепления указанного фрикционного элемента инструментом для удержания указанного фрикционного элемента при перемещении указанной второй детали в поперечном направлении. Настоящее изобретение относится к способу и устройству для вытягивания и снятия натяжения со шпильки, установленной в объекте, таком, как, например, фланец или ему подобном. Способы аналогичного назначения известны в технике. Например, для вытягивания и снятия натяжения со шпильки используется механическая гайка, состоящая из двух элементов, причем эти элементы двигаются относительно друг друга в противоположных осевых направлениях, вытягивая шпильку или снимая натяжение с нее. Существует, однако, много применений, в которых не используются прокладки для уплотнения двух частей фланца или когда размер шпильки превышен относительно требуемого усилия зажима. Поэтому при наличии фланцевого соединения сталь-сталь невозможно осуществить сжатие, а если шпилька имеет превышенный размер, то вытягивание шпильки невыполнимо и, таким образом, осевое перемещение одной из частей становится возможным. Наиболее близким по технической сущности и достигаемому результату является способ вытягивания и снятия натяжения со шпильки, описанный патенте США № 5,341,560, МПК5 В23Р11/02, опубл. 1994 г., в соответствии с которым первая деталь входит в зацепление со шпилькой, фрикционный элемент соединяется с первой деталью, вторая деталь соединяется с первой деталью, а сила удержания прикладывается к первой детали в то время как противоположно направленная активная сила прикладывается ко второй детали с помощью соответствующи х первого и второго устройств зацепления так, что вторая деталь поворачивается тогда, как первая деталь перемещается в осевом направлении и вытягивает шпильку. Этот способ позволяет устранить недостатки известных 2 35616 технических решений. В некоторых случаях, однако, первая деталь может оказаться недоступной или, возможно, нежелательно прикладывать силу удержания к первой детали. Недостатком известного способа является то, что механическое натяжное устройство, которое в нем используют, может взаимодействовать только с таким инструментом, в котором имеется центральная структура, конструкция которой позволяет приложить силу удержания к первой детали, и уступ или охватывающая структура, предназначенная для приложения касательной силы ко второй детали. Подобные инструменты представляют собой специальные инструменты, поскольку в обычных инструментах ситуация как раз противоположная. В центре такого инструмента всегда имеется приводная деталь тогда, как корпус, который может использоваться для прикладывания силы удержания или для выполнения элемента удержания, располагается со смещением относительно центральной приводной детали или охватывает приводную деталь. Очевидно, что во многих случаях нежелательно создавать специальный инструмент для подобных механических натяжных устройств. В соответствии с изложенным выше, задачей настоящего изобретения является создание способа для вытягивания и снятия натяжения со шпильки, который представляют собой упрощение известных в технике способов, дающее возможность избежать использования специальных инструментов. Поставленная задача достигается тем, что в способе вытягивания и снятия натяжения со шпильки, имеющей ось и установленной в объекте, включающий соединение шпильки с первой деталью, перемещаемой исключительно в осевом направлении, перемещение указанной первой детали в осевом направлении путем зацепления ее со второй деталью, перемещаемой в поперечном направлении, соединение указанной первой детали с фрикционным элементом, перемещение указанной второй детали в поперечном направлении, согласно настоящему изобретению, к фрикционному элементу при помощи первого средства зацепления прилагают силу удержания, а ко второй детали с помощью второго средства зацепления одновременно прилагают противоположно направленную силу. Кроме того, указанную первую деталь соединяют со шпилькой при помощи первого резьбового средства и со второй деталью при помощи второго резьбового средства. Кроме того, фрикционный элемент размещают между объектом и обращенным к объекту торцевым участком второй детали таким образом, что фрикционный элемент охватывает обращенный к объекту торцевой участок первой детали. Кроме того, приложение противоположно направленной силы включает зацепление второй детали инструментом и перемещение второй детали под действием инструмента в поперечном направлении. Кроме того, приложение силы удержания включает зацепление фрикционного элемента инструментом и удержание фрикционного элемента неподвижным в поперечном направлении. Кро ме того, используют первое средство соединения для соединения указанной первой детали со второй деталью таким образом, что вторая деталь перемещается в поперечном направлении, и второе средство соединения, смещенное по оси от первого средства соединения, для соединения первой детали с фрикционным элементом таким образом, что первая деталь двигается только в осевом направлении. Кроме того, приложение противоположно направленной силы включает зацепление второй детали внутренней втулкой инструмента, а приложение силы удержания включает зацепление фрикционного элемента внешней втулкой инструмента, причем внешняя втулка вращается относительно внутренней втулки. Кроме того, зацепление второй детали внутренней втулкой включает создание на осевой торцевой поверхности внутренней втулки дополнительного средства зацепления и зацепление указанного дополнительного средства зацепления второй детали дополнительным средством зацепления внутренней втулки, а зацепление фрикционного элемента внешней втулкой включает создание на внешней периферийной поверхности фрикционного элемента дополнительного средства зацепления, создание на внутренней периферийной поверхности внешней втулки дополнительных зацепляющих образований, и зацепление дополнительного средства зацепления фрикционного элемента дополнительными средствами зацепления второй втулки. Кроме того, зацепление указанного фрикционного элемента с первой деталью включает зацепление фрикционного элемента с первой деталью радиально внутри первой детали. Кроме того, приложение противоположно направленной силы включает ее приложение к внешнему периферийному участку второй детали с выполненным на ней вторым средством зацепления. Кроме того, приложение противоположно направленной силы включает зацепление второй детали инструментом и перемещение второй детали в поперечном направлении, а приложение силы удержания включает зацепление фрикционного элемента инструментом и удержание фрикционного элемента неподвижным в поперечном направлении. Известно устройство для вытягивания и снятия натяжения со шпильки, описанное в патенте США № США № 5,341,560, МПК5 В23Р11/02, опубл. 1994 г. Известное устройство содержит первую деталь с возможностью соединения со шпилькой и перемещения в осевом направлении, вторую деталь с возможностью соединения с первой деталью и перемещения в поперечном направлении, фрикционный элемент с возможностью соединения с первой деталью. Задачей настоящего изобретения является создание устройства для вытягивания и снятия напряжения со шпильки, которое представляет собой упрощение известных в технике устройств и не требует использование дополнительных специальных инструментов. Поставленная задача достигается тем, что в устройство для вытягивания и снятия натяжения со шпильки, имеющей ось и установленной в объекте, содержащем первую деталь с возможностью соединения со шпилькой и перемещения в осевом направлении, вторую деталь с 3 35616 возможностью соединения с первой деталью и перемещения в поперечном направлении, фрикционный элемент возможностью соединения с первой деталью, согласно изобретению, указанный фрикционный элемент имеет первое средство зацепления для приложения к нему силы удержания, а вторая деталь имеет второе средство зацепления для одновременного приложения к ней противоположно направленной силы. Кроме того, устройство содержит первое резьбовое средство для соединения первой детали со шпилькой и второе резьбовое средство для соединения первой детали со второй деталью. Кроме того, указанный фрикционный элемент установлен между объектом и обращенной к объекту торцевой частью таким образом, что указанный фрикционный элемент охватывает обращенный к объекту торцевой участок первой детали. Кроме того, второе средство зацепления выполнено таким образом, чтобы указанная противоположно направленная сила прилагалась ко второй детали путем зацепления второго средства зацепления второй детали инструментом для перемещения указанной второй детали в поперечном направлении. Кроме того, первое средство зацепления указанного фрикционного элемента выполнено таким образом, чтобы сила удержания прилагалась к указанного фрикционному элементу путем зацепления указанного фрикционного элемента инструментом для удержания указанного фрикционного элемента при перемещении второй детали в поперечном направлении. Кроме того, устройство содержит внутреннюю втулку, выполненную с дополнительными зацепляющими образованиями, входящими в зацепление с дополнительным средством зацепления второй детали, и внешнюю втулку, вращаемую относительно внутренней втулки и содержащую дополнительные зацепляющие образования, входящие в зацепление с дополнительным средством зацепления указанного фрикционного элемента. Кроме того, на торцевой поверхности второй детали выполнены дополнительные средства зацепления, а на противоположной торцевой поверхности внутренней втулки выполнены дополнительные зацепляющие образования, причем дополнительное средство зацепления фрикционного элемента выполнено на внешней периферийной поверхности фрикционного элемента, тогда как дополнительные зацепляющие образования внешней втулки выполнены на внутренней периферийной поверхности внешней втулки. Кроме того, указанный фрикционный элемент соединен с первой деталью радиально внутри первой детали. Кроме того, вторая деталь имеет внешнюю периферийную поверхность с выполненным на ней вторым средством зацепления для приложения к нему противоположно направленной силы. Кроме того, указанное второе средство зацепления указанной второй детали выполнено таким образом, чтобы указанная противоположно направленная сила прилагалась к указанной второй детали путем зацепления указанного второго средства зацепления второй детали инструментом для перемещения указанной второй детали инструментом в поперечном направлении, а пер вое средство зацепления указанного фрикционного элемента выполнено таким образом, чтобы указанная сила удержания прилагалась к указанному фрикционному элементу путем зацепления указанного первого средства зацепления указанного фрикционного элемента инструментом для удержания указанного фрикционного элемента при перемещении указанной второй детали в поперечном направлении. При использовании предлагаемого способа и устройства для взаимодействия с этим устройством может применяться стандартный силовой инструмент, рабочий орган которого имеет обычный центральный привод, взаимодействующий со второй деталью устройства при вращении второй детали, и корпус, который смещен относительно центрального привода или охватывает центральный привод и который может выполняться с элементом удержания, с помощью которого к фрикционному элементу прикладывается сила удержания. Таким образом, для работы предлагаемого устройства в соотве тствии с предлагаемым способом не требуются никакие специальные инструменты. Признаки новизны, которые рассматриваются в качестве отличительных признаков изобретения, отражены, в частности, в прилагаемых пунктах формулы изобретения. Само изобретение, однако, как в отношении конструкции, так и способа действия совместно с дополнительными целями и преимуществами, лучше всего будет понято из следующего ниже описания особых способов его осуществления, приведенного вместе с прилагаемыми чертежами. На фиг. 1 показано поперечное сечение устройства для вытягивания шпильки и снятия натяжения со шпильки, выполненного в соответствии с настоящим изобретением; на фиг. 2 и 3 представлен другой пример осуществления устройства для вытягивания шпильки и снятия натяжения со шпильки, выполненного в соответствии с настоящим изобретением; на фиг. 4 показан еще один пример осуществления устройства для вытягивания шпильки и снятия натяжения со шпильки, выполненного в соответствии с настоящим изобретением; на фиг. 5 представлен еще один пример осуществления предлагаемого устройства для осевого перемещения шпильки, выполненного в соответствии с настоящим изобретением. Предлагаемый способ и устройство используются для вытягивания шпильки и снятия натяжения со шпильки 1, которая установлена во внешнем объекте, например, во фланце 2 или ему подобном. В соответствии с изобретением шпилька 1 зацепляется первой внутренней деталью 3, и может перемещаться только в осевом направлении так, чтобы создать приложенное к шпильке тянущее усилие в направлении вытягивания, посредством чего создается состояние натяжения шпильки в объекте или снимается натяжение шпильки, как это будет пояснено ниже. Первая внутренняя деталь 3 перемещается только в осевом направлении с помощью второй внешней детали 4, которая соединяется с внутренней деталью 3, и может перемещаться в поперечном направлении. Фрикционный элемент 5 взаимодействует по крайней мере с одной из деталей 3 или 4 с целью изменения 4 35616 силы трения между деталями 3 и 4, как это будет показано ниже. На внешней детали 4 имеется обращенный в другую от фланца 2 сторону торцевой участок 6 с выполненными на нем зацепляющими образованиями, например, шлицами 7, входящие в зацепление с инструментом. На внешней детали 4 имеется также обращенный к фланцу участок 8 и имеется поверхность 9, предназначенная для прилегания торцом к фрикционному элементу 5. Кроме того, на внешней детали 4 имеется внутренняя резьба 10. Внешняя деталь 4 выполнена как полая деталь с вышеупомянутыми образованиями. На внутренней детали 3 имеется обращенный в другую сторону от фланца 2 торцевой участок 11 и предусмотрено наличие нескольких зацепляющих образований, например, шлицов 12 для зацепления с инструментом. На ее внешней поверхности также выполнена резьба 13, которая входит в зацепление с резьбой 10 на внутренней поверхности внешней детали 4. Кроме того, на внутренней детали 3 имеется участок 14, на внешней поверхности которого выполнены зацепляющие образования, например, ориентированные по оси шлицы 15. На внутренней поверхности внутренней детали 3 имеются зацепляющие образования, выполненные, например, в виде внутренней резьбы 16, для зацепления со шпилькой 1. Внутренняя деталь 3 также выполнена в виде полой детали. Фрикционный элемент 5 имеет форму диска. Он размещается между торцевым участком 8 внешней детали 4 и фланцем 2, с одной стороны, и охватывает участок 14 внутренней детали 3, с другой стороны. Внутренняя поверхность фрикционного элемента 5 выполнена с несколькими зацепляющими образованиями, например, в виде ориентированных по оси шлицов 17, которые входят в зацепление с выполненными вдоль оси шлицами 15 участка 14 внутренней детали 3. На фрикционном элементе 5 имеется поверхность 18, в которую упирается поверхность 9 внешней детали 4, а также противоположная поверхность 19, в которую упирается внешняя поверхность фланца 2. На фрикционном элементе 5, кроме того, имеется внешняя цилиндрическая поверхность с выполненными на ней несколькими зацепляющими образованиями, например, шлицами 20. Резьба 10 на внешней детали 4 и резьба 13 на внутренней детали 3 имеют одно направление тогда, как резьба 16 внутренней детали 3 имеет другое направление. Например, резьба 16 может быть правой, в то время как резьбы 10 и 13 могут быть левыми резьбами. Резьбы 10 и 13, соединяющие внутреннюю деталь 3 с внешней деталью 4, представляют собой резьбовые соединения в то время, как средства зацепления 15 и 17, предназначенные для соединения внутренней детали 3 с фрикционным элементом 5, могут быть шлицевыми соединениями. Указанные резьбовые и шлицевые соединения 10, 13 и 15, 17 аксиально разнесены друг от друга. Можно видеть, что на внутренней детали 3 имеется четыре поверхности, взаимодействующие с др угими деталями и испытывающие трение. В частности, на ней имеется поверхность внутренней резьбы 16, поверхность внешней резьбы 13, торцевая поверхность, упи рающаяся во фрикционный элемент 5, и торцевая поверхность, упирающаяся во фланец 2. В отличие от этого, на внешней детали 4 имеется только две испытывающие трение поверхности, а именно поверхность внутренней резьбы 10 и поверхность 18, упирающаяся во фрикционный элемент 5. В соответствии с предлагаемым способом для того, чтобы вытянуть шпильку или снять натяжение со шпильки, стандартный инструмент Т, показанный на чертежах схематически, прикладывается так, что его приводная деталь D по центральной оси входит в зацепление со шлицами 7 внешней детали 4 для того, чтобы повернуть ее, в то время как деталь опоры R инструмента, которая соединена, например, с неподвижным корпусом инструмента, охватывающим приводную деталь D, входит в зацепление со шлицами 20 фрикционного элемента 5 и удерживает фрикционный элемент для того, чтобы предотвратить его вращение. Когда внешняя деталь 4 перемещается в поперечном по отношению оси натяжного устройства и шпильки направлении или вращается вокруг этой оси, ее поверхность 9 упирается в поверхность 18 фрикционного элемента 5 и, вследствие этого, внешняя деталь 4 не может более двигаться в направлении на фрикционный элемент в осевом направлении. Под действием вращения внешней детали 4 и вследствие взаимодействия между резьбами 10, 13 внутренняя деталь 3 перемещается в осевом направлении вдоль взаимодействующи х расположенных по оси шлицов 15, 17, как это показано вверху на чертеже, но не смещается в поперечном направлении или, другими словами, не вращается вокруг оси. Во время этих движений фрикционный элемент 5 не перемещается ни в поперечном направлении (не вращается вокруг оси), ни в осевом направлении. Он остается неподвижным относительно фланца 2. Осевое смещение вверх внутренней детали 3 без поперечного перемещения (без вращения вокруг оси) по отношению к шпильке 1 создает натяжение шпильки вверх и, вследствие этого, вытягивание шпильки. Таким образом, вследствие обладающего признаками изобретения взаимодействия деталей 3 и 4 и фрикционного элемента 5, при котором более высокая величина трения наблюдается по отношению к внутренней детали 3, чем внешней детали 4, когда усилие прикладывается к одной из деталей 3, 4 в поперечном по отношению к оси направлении (путем приложения силы к одной детали, удерживая одну деталь и вращая другую деталь, путем приложения силы вращения к обеим деталям в противоположных направлениях с равными величинами сил), после устранения зазоров в сборке внешняя деталь 4 двигается в поперечном по отношению к оси направлении (вращается), тогда как внутренняя деталь 3 двигается исключительно в осевом направлении, создавая приложенное к шпильке тянущее усилие вверх в осевом направлении. Понятно, что для того, чтобы снять натяжение со шпильки 1, внешняя деталь 4 должна двигаться в противоположном поперечном направлении (вращаться вокруг оси в противоположном направлении) так, чтобы внутренняя деталь 3 перемещалась по оси вниз и, тем самым, натяжение шпильки ослаблялось. 5 35616 Как видно из чертежей и приведенного выше описания, на внутренней детали 3 выполнены шлицы 12. Поэтому вместо приложения силы удержания к фрикционному элементу с помощью инструмента, который входит в зацепление со шлицами зацепления 19 фрикционного элемента 5, инструмент может входить в зацепление со шлицами 12 внутренней детали 3 и удерживать только ее или дополнительно к удержанию фрикционного элемента 5. В соответствии с выше упомянутым, к фрикционному элементу 5 прикладывается по крайней мере сила удержания. Однако можно приложить к фрикционному элементу 5 активную силу, которая будет действова ть в противоположном направлении по отношению к действию активной силы, приложенной к внешней детали 4. Другими словами, когда одна активная сила, например, приложенная к внешней детали 4 сила, действует в направлении по часовой стрелке, то сила, приложенная к фрикционному элементу, действует в направлении против часовой стрелки. На фиг. 2 и 3 представлено устройство, выполненное в соответствии с другим примером осуществления предлагаемого изобретения, используемого для вытягивания шпильки и снятия натяжения со шпильки 1, установленной во внешнем объекте таком, например, как фланец 2 или ему подобном. В этом устройстве имеются внутренняя или первая деталь 3, внешняя или вторая деталь 4, и фрикционный элемент 5, и расположенный между внутренней и внешней деталями. На внешней детали 4 имеется торцевая поверхность 6, выполненная с шлицами 7, для зацепления с инструментом. Обращенная в сторону фланца 2 поверхность 9 внешней детали 4 служит для упора в смежную поверхность 18 фрикционного элемента 5. Кроме того, на внешней детали 4 имеется внутренняя резьба 10. На внутренней детали 3 имеется первый цилиндрический торцевой участок 11 на удаленном от фланца 2 конце и внешняя поверхность с резьбой 13, входящей в зацепление с резьбой 10 внешней детали 4. На внутренней детали 3 имеется также резьба 16, зацепляемая с резьбой 21 шпильки 1. Кроме того, на внутренней детали 3 имеется второй осевой участок 14, который выполнен многоугольным и с внутренними шлицами 15. Фрикционный элемент имеет кольцеобразную форму. Он размещается между торцевым участком 9 внешней детали 4 и фланцем 2, с одной стороны, и охватывает участок 14 внутренней детали 3 - с другой стороны. Внутренняя поверхность фрикционного элемента 5 выполнена с некоторым количеством расположенных по оси шлицов 17, входящи х в зацепление со шлицами 16 участка 14 внутренней детали 3. На внутренней втулке 22 имеется торцевая поверхность 23, на которой выполнено некоторое количество зубьев 24, входящих в зацепление со шлицами 7 внешней детали 4. Внешняя втулка 25 может вращаться относительно внутренней втулки 22 и на ней имеется нижний участок с внутренней цилиндрической поверхностью, выполненный с внутренними шлицами 26. Шлицы 26 внешней втулки 25 входят в зацепление со шлицами 27, предусмотренными на краевой цилиндрической поверхности фрикционного элемента 5. Внутренняя втулка 22 может соединяться с вращаемой и перемещаемой деталью силового инструмента тогда, как внешняя втулка 25 может соединяться с неподвижной деталью силового инструмента. Во время работы внешняя невращаемая втулка 25 удерживает фрикционный элемент 5 невращаемым с помощью взаимного зацепления шлицов 26, 27 так, чтобы приложить к фрикционному элементу 5, по крайней мере, силу удержания. Внутренняя втулка 22 опускается, при этом ее зубья 24 входят в зацепление со шлицами 7 второй детали 4, а активная вращающая сила прикладывается к втулке 22 и, тем самым, к внешней детали 4. Внешняя деталь 4 вращается относительно внутренней детали 3, а внутренняя деталь 3 двигается по оси вверх (вследствие взаимодействия резьб 10, 13), и при этом внутренняя деталь 3 посредством взаимодействия резьб 13 и 21, создавая при этом тянущее вверх усилие к шпильке 1 без вращения шпильки относительно ее оси таким образом, что шпилька 1 вытягивается. Вращение втулки 22 в противоположном направлении приводит к вращению внешней детали 4 в противоположном направлении и, вследствие этого, движению шпильки в противоположном осевом направлении, при этом натяжение шпильки снимается. На фиг. 4 показано устройство, выполненное в соответствии с е ще одним примером осуществления предлагаемого изобретения, которое используется для вытягивания шпильки и снятия натяжения со шпильки 1, установленной во внешнем объекте таком, например, как фланец 2 или ему подобном. В соответствии с изобретением, шпилька 1 зацепляется с первой внутренней деталью 3 и может перемещаться только в осевом направлении, создавая приложенное к шпильке тянущее по оси усилие в направлении вытягивания шпильки, посредством чего создается состояние ее натяжения в объекте или снимается натяжение шпильки, как это будет пояснено ниже. Внутренняя деталь 3 двигается только в осевом направлении с помощью второй внешней детали 4, которая соединяется с внутренней деталью 3 и может перемещаться в поперечном направлении. Фрикционный элемент 5 взаимодействует по крайней мере с одной из деталей 3 и 4 с целью изменения силы трения между деталями 3 и 4, как будет показано ниже. На внешней детали 4 имеется обращенный в другую от фланца 2 сторону торцевой участок 6 с выполненными на нем шлицами 7, входящими в зацепление с инструментом. На внешней детали 4 имеется также обращенный к фланцу 2 участок 8 и имеется поверхность 9, предназначенная для прилегания торцом к фрикционному элементу 5. Кроме того, на внешней детали 4 имеется внутренняя резьба 10. Внешняя деталь 4 представлена как полая деталь, выполненная с вышеупомянутыми образованиями. На внутренней детали 3 имеется обращенный в другую сторону от фланца 2 торцевой участок 11 и предусмотрено наличие некоторого количества зацепляющих образований, например, шлицов 12 для зацепления с инструментом. На ее внешней поверхности также выполнена резьба 13, которая входит в зацепление с резьбой 10 на внутренней поверхности внешней детали 4. Кроме того, на внутренней детали 3 6 35616 имеется участок 14, внутренняя поверхность которого выполнена с ориентированными по оси шлицами 15. На внутренней поверхности внутренней детали 3 имеется внутренняя резьба 16, для зацепления со шпилькой 1. Внутренняя деталь 3 также выполнена в виде полой детали. Фрикционный элемент 5 имеет форму диска. В частности, фрикционный элемент выполнен ступенчатым и содержит внешний кольцевой участок 28, внутренний кольцевой участок 29 и участок соединения 30, занимающий место между внешним и внутренним кольцевыми участками. Фрикционный элемент размещается между торцевым участком 8 внешней детали 4 и фланцем 2, с одной стороны, и охватывает участок 14 внутренней детали 3, с другой стороны. На внешней поверхности внутреннего участка ступенчатого фрикционного элемента 5 имеется внутренняя поверхность с выполненными на ней некоторым количеством аксиально ориентированных шлицов 17, которые входят в зацепление с ориентированными вдоль оси шлицами 15 участка 14 внутренней детали 3. Таким образом, зацепление шлицов между внутренней деталью 3 и фрикционным элементом 5 осуществляется вн утри вн утренней детали 3. На фрикционном элементе 5 имеется поверхность 18, в которую упирается поверхность 9 внешней детали 4, а также противоположная поверхность 19, в которую упирается внешняя поверхность фланца 2. На фрикционном элементе, кроме того, имеется внешняя цилиндрическая поверхность с выполненным на ней некоторым количеством ориентированных вдоль оси шлицов 20. Для того чтобы вытянуть шпильку или снять натяжение со шпильки, стандартный инструмент прикладывается так, что его приводная деталь D по центральной оси входит в зацепление со шлицами 7 внешней детали 4 для того, чтобы повернуть последнюю, в то время как деталь опоры инструмента, соединенная с неподвижным корпусом инструмента, который охватывает приводную деталь, входит в зацепление со шлицами 20 фрикционного элемента 5 так, чтобы по крайней мере удерживать фрикционный элемент и предотвратить его вращение. Когда внешняя деталь 4 поворачивается вокруг своей оси, внутренняя деталь 3 перемещается в осевом направлении, как это показано вверху на чертежах, скользя вдоль ориентированных по оси шлицов 15, 17 частей 28 и 29. Осевое смещение вверх внутренней детали 3 без вращения вокруг оси создает приложенное к шпильке 1 тянущее вверх усилие и, как следствие, ее вытягивание. На фиг. 5 представлено устройство, выполненное в соответствии с другим вариантом осуществления предлагаемого изобретения, используемого для вытягивания шпильки и снятия натяжения со шпильки 1, которая установлена во внешнем объекте, например, во фланце 2 или ему подобном. Шпилька 1 входит в зацепление с первой внутренней деталью 3 и имеет возможность перемещаться только в осевом направлении так, чтобы создать приложенное к шпильке тянущее направленное по оси усилие в направлении вытягивания шпильки, посредством чего достигается натяжение ее в объекте или снятие натяжения шпильки, как это будет пояснено ниже. Внутренняя деталь 3 перемещается только в осе вом направлении с помощью второй внешней детали 4, которая соединяется с внутренней деталью 3, и перемещается в поперечном направлении. Фрикционный элемент 5 взаимодействует, по крайней мере, с одной из деталей 3 и 4 с целью изменения силы трения между деталями 3 и 4, как это буде т показано ниже. На внешней детали 4 имеется цилиндрический торцевой участок 6 с выполненными на ней ориентированными по оси шлицами 7, входящими в зацепление с инструментом. На внешней детали 4 имеется также обращенный к фланцу 2 участок 8 и имеется поверхность 9, предназначенная для прилегания торцом к фрикционному элементу 5. Кроме того, на внешней детали 4 имеется внутренняя резьба 10. На внутренней детали 3 имеется наружная резьба 13, которая входит в зацепление с резьбой 10 на внутренней поверхности внешней детали 4. Кроме того, на внутренней детали 3 имеется участок 14, на внешней поверхности которого выполнены ориентированные по оси шлицы 15. На внутренней поверхности внутренней детали 3 имеется внутренняя резьба 16, для зацепления со шпилькой 1. Фрикционный элемент 5 имеет форму диска. Он размещается между торцевым участком 8 внешней детали 4 и фланцем 2, с одной стороны, и охватывает участок 14 внутренней детали 3, с другой стороны. Внутренняя поверхность фрикционного элемента 5 выполнена с некоторым количеством ориентированных по оси шлицов 17, которые входят в зацепление с выполненными вдоль оси шлицами 15 участка 14 внутренней детали 3. На фрикционном элементе 5 имеется поверхность 18, в которую упирается поверхность 9 внешней детали 4, а также противоположная поверхность 19, в которую упирается внешняя поверхность фланца 2. На фрикционном элементе 5, кроме того, имеется внешняя цилиндрическая поверхность с выполненным на ней некоторым количеством ориентированных по оси шлицов 20. Для того чтобы вытянуть шпильку или снять натяжение со шпильки, стандартный инструмент Т прикладывается так, что его приводная деталь D по центральной оси входит в зацепление со шлицами 7 внешней детали 4 для того, чтобы повернуть последнюю, в то время как деталь опоры R инструмента, соединенная, например, с неподвижным корпусом инструмента, который охватывает приводную деталь D, входит в зацепление с внешними шлицами 20 фрикционного элемента 5 так, чтобы удерживать фрикционный элемент для предотвращения его вращение. Когда внешняя деталь 4 поворачивается вокруг своей оси, вн утренняя деталь 3 перемещается в осевом направлении, как это показано вверху на чертежах, скользя вдоль взаимодействующи х ориентированных по оси шлицов 15, 17, но не перемещается в поперечном направлении или, другими словами, не вращается вокруг оси. Осевое смещение вверх внутренней детали 3 без поперечного перемещения (вращения вокруг оси) создает приложенное к шпильке 1 тянущее усилие вверх и, вследствие этого, ее вытягивание. В соответствии с выше упомянутым, к фрикционному элементу 5 прикладывается по крайней мере сила удержания. Однако к фрикционному элементу 5 можно приложить активную силу, ко 7 35616 торая будет действовать в противоположном направлении по отношению к действию активной силы, приложенной к внешней детали 4. Другими словами, когда одна активная сила, например, приложенная к внешней детали 4 сила, действует в направлении по часовой стрелке, то сила, приложенная к фрикционному элементу 5, действует в направлении против часовой стрелки. Понятно, что каждый из описанных выше элементов, два или более взятых вместе, могут также найти полезное применение и в других способах и конструкциях, отличающи хся от вышеописанных. Выше показано и описано осуществление данного изобретения в виде способа и устройства для вытягивания и снятия натяжения со шпильки, но изобретение не ограничивается показанными отдельными примерами, поскольку в него могут быть внесены различные модификации и структурные изменения, не выходящие, однако, за пределы сущности настоящего изобретения. Не проводя дальнейшего анализа, все вышесказанное настолько полно раскрывает сущность настоящего изобретения, что специалисты могут, используя современные знания, легко приспособить его для различных применений, не опуская тех признаков, которые с точки зрения известных технических решений являются существенными для данного изобретения. В прилагаемой формуле изобретения излагается то новое, что подлежит защите патентной грамотой. Фиг. 1 8 35616 Фиг. 2 Фиг. 3 9 35616 Фиг. 4 10 35616 Фиг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 11
