Міномет

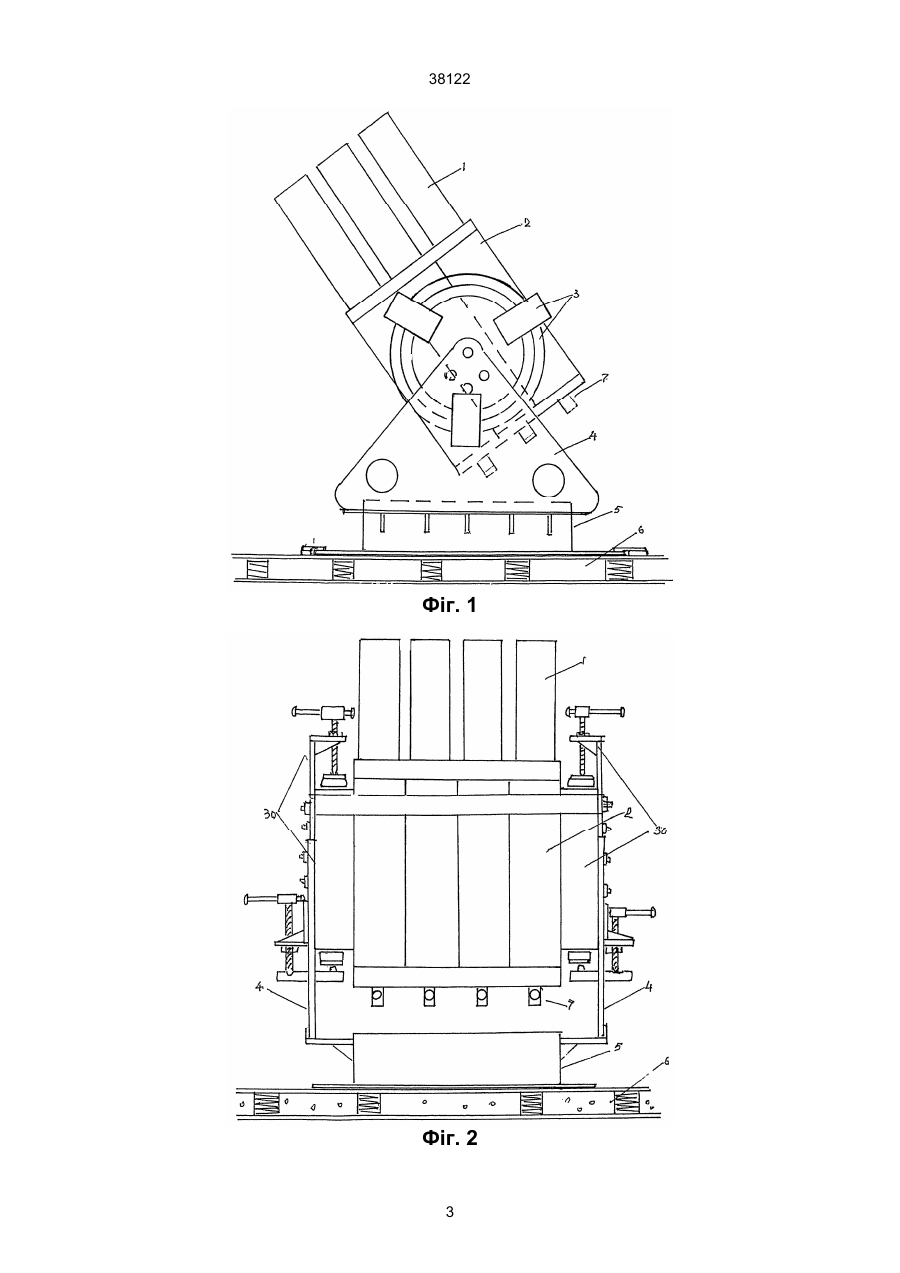

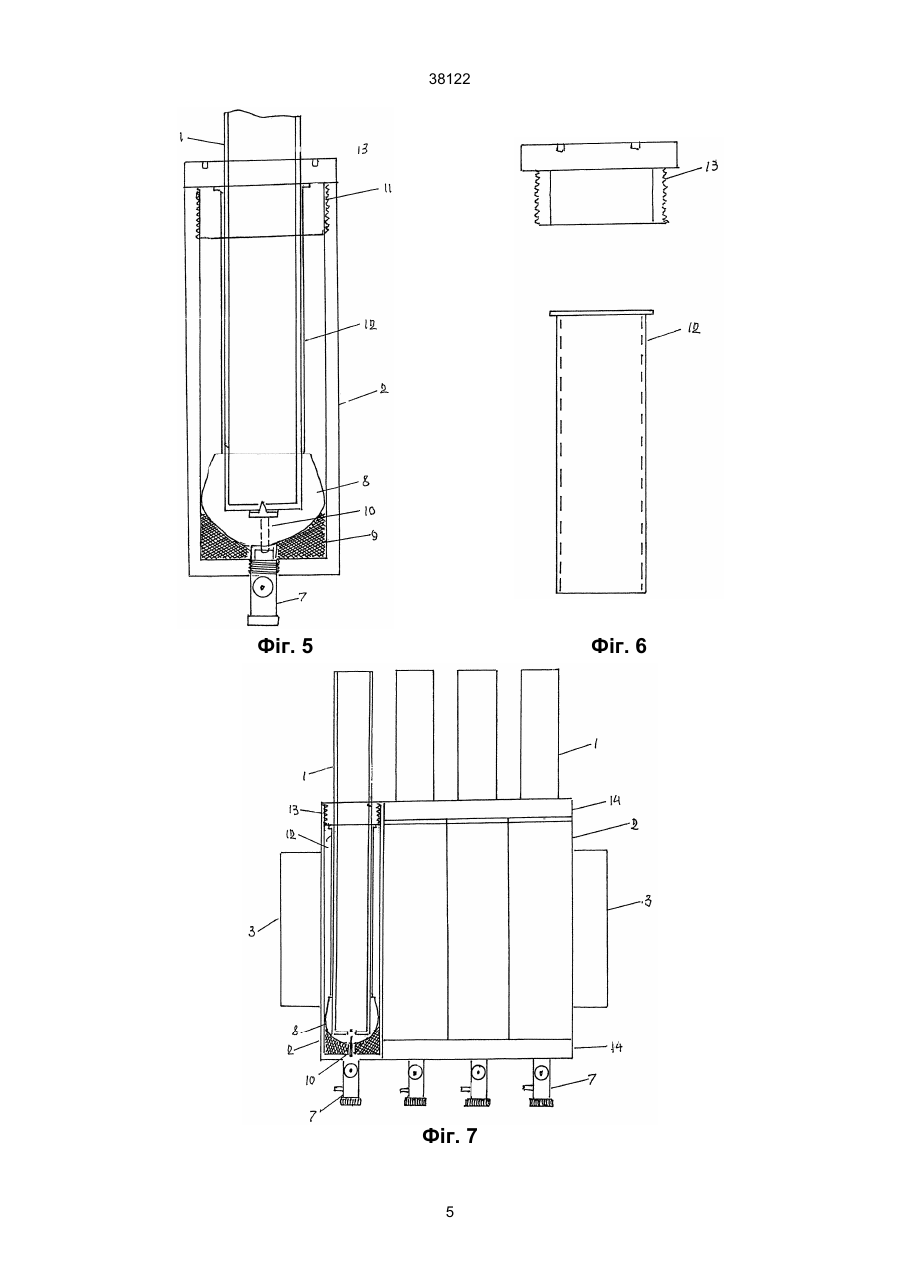

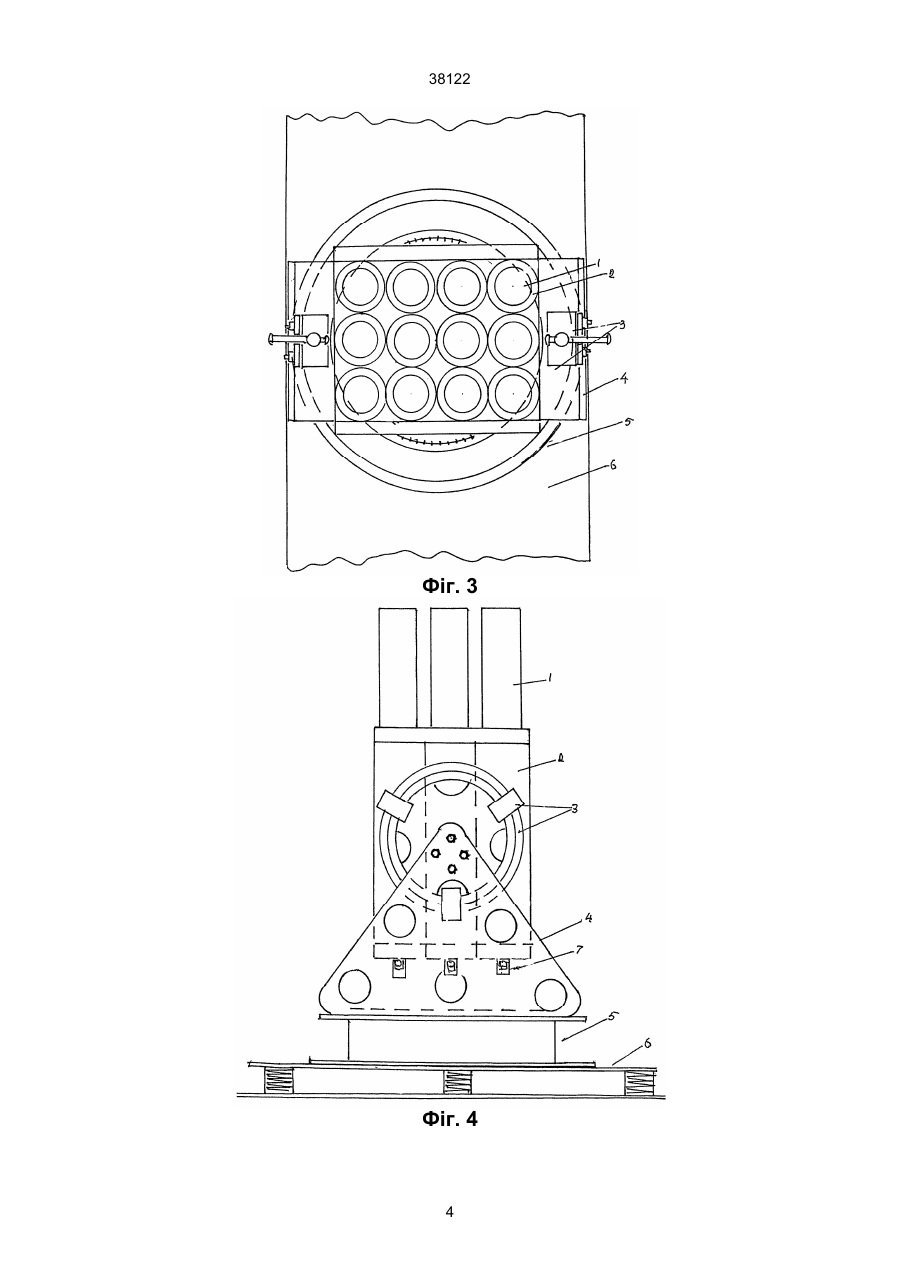

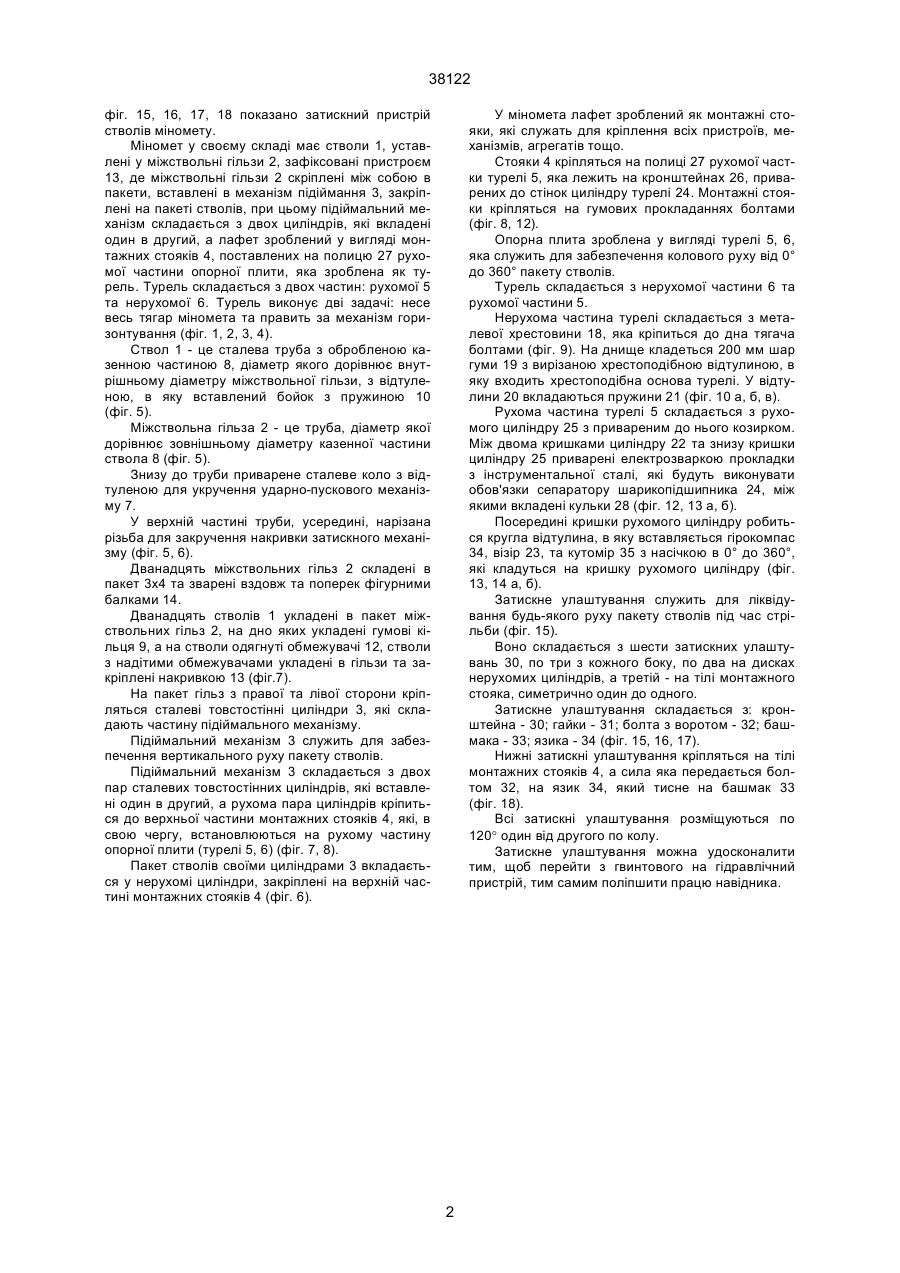

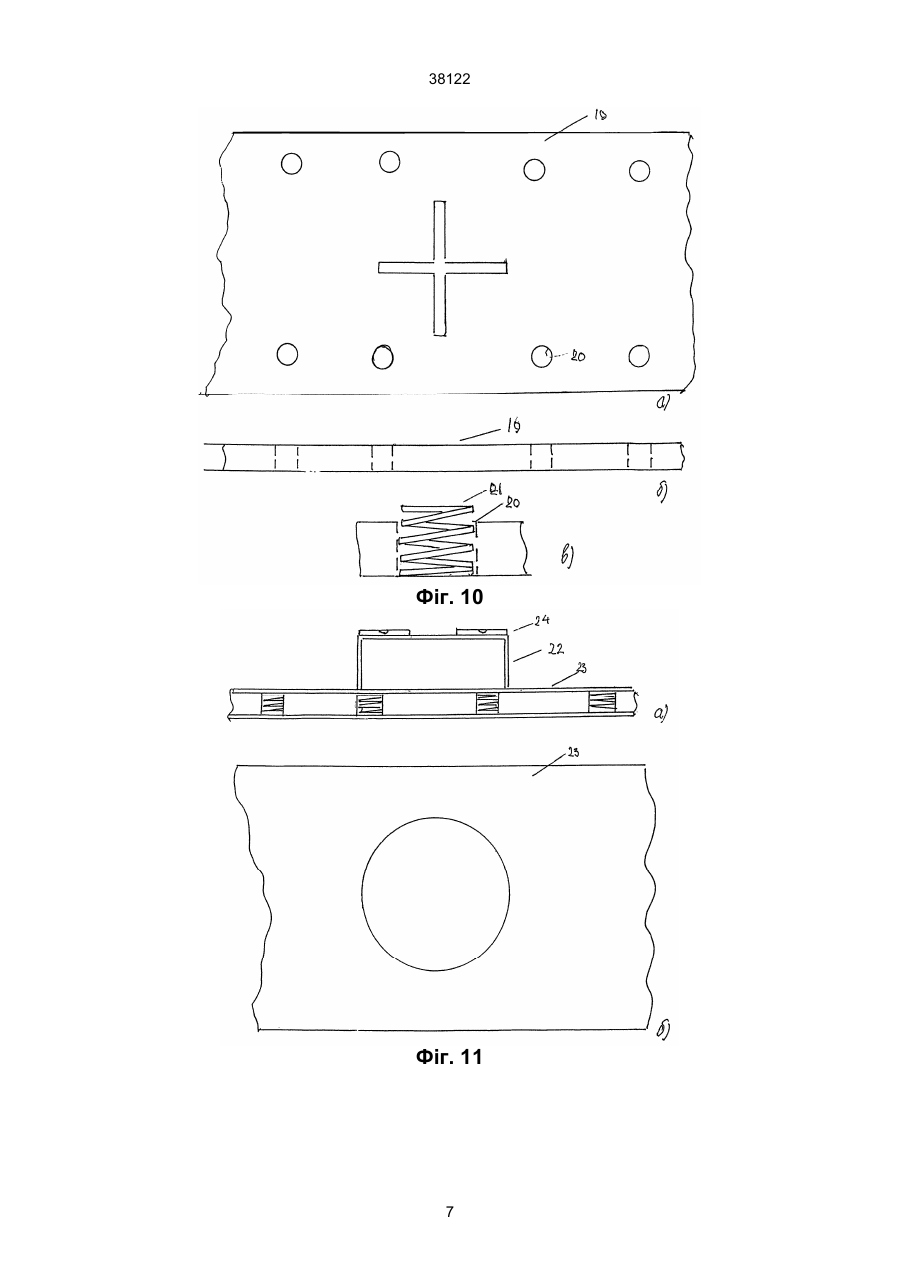

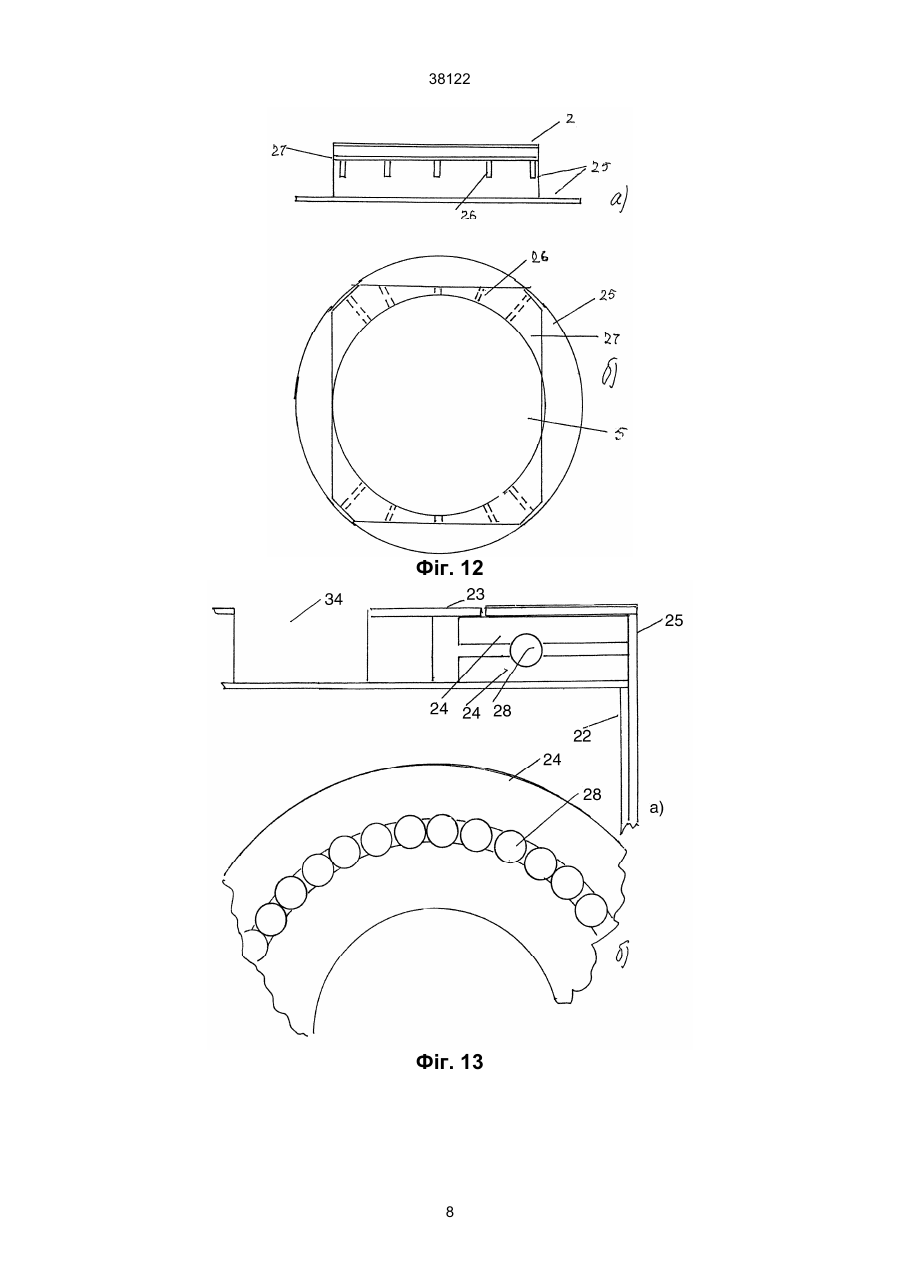

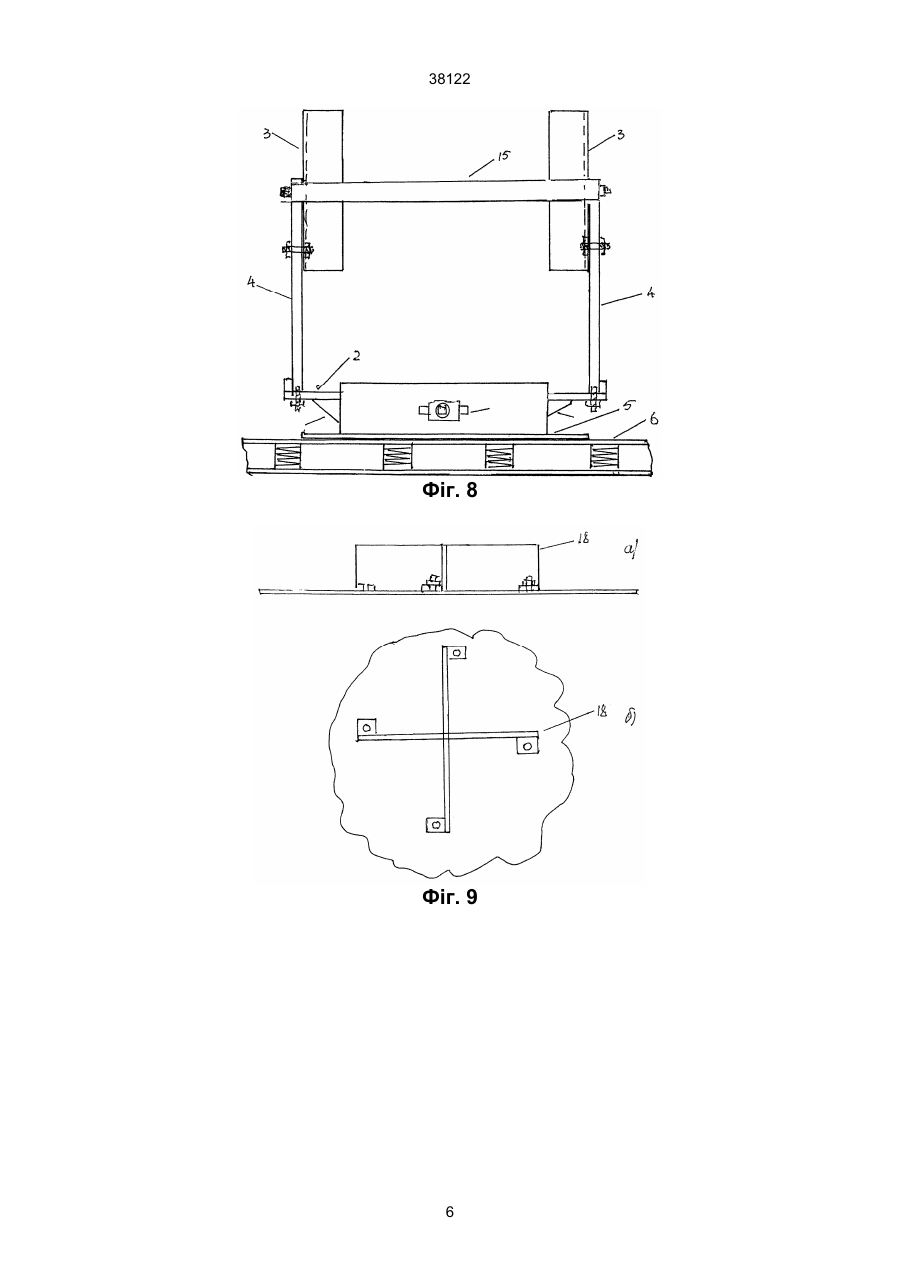

1. Міномет, що включає хоча б один ствол, лафет, опорну плиту, механізм підіймання, горизонтування та прицілювання, який відрізняється тим, що кожний ствол установлений у міжствольну гільзу та зафіксований в ній затискним пристроєм, міжствольні гільзи з'єднані між собою у пакт, що вставлений у механізм підіймання, закріплений на лафеті з можливістю змінювати кут по вертикалі, при цьому механізм підіймання складається з двох 38122 фіг. 15, 16, 17, 18 показано затискний пристрій стволів міномету. Міномет у своєму складі має стволи 1, уставлені у міжствольні гільзи 2, зафіксовані пристроєм 13, де міжствольні гільзи 2 скріплені між собою в пакети, вставлені в механізм підіймання 3, закріплені на пакеті стволів, при цьому підіймальний механізм складається з двох циліндрів, які вкладені один в другий, а лафет зроблений у вигляді монтажних стояків 4, поставлених на полицю 27 рухомої частини опорної плити, яка зроблена як турель. Турель складається з двох частин: рухомої 5 та нерухомої 6. Турель виконує дві задачі: несе весь тягар міномета та править за механізм горизонтування (фіг. 1, 2, 3, 4). Ствол 1 - це сталева труба з обробленою казенною частиною 8, діаметр якого дорівнює внутрішньому діаметру міжствольної гільзи, з відтуленою, в яку вставлений бойок з пружиною 10 (фіг. 5). Міжствольна гільза 2 - це труба, діаметр якої дорівнює зовнішньому діаметру казенної частини ствола 8 (фіг. 5). Знизу до труби приварене сталеве коло з відтуленою для укручення ударно-пускового механізму 7. У верхній частині труби, усередині, нарізана різьба для закручення накривки затискного механізму (фіг. 5, 6). Дванадцять міжствольних гільз 2 складені в пакет 3х4 та зварені вздовж та поперек фігурними балками 14. Дванадцять стволів 1 укладені в пакет міжствольних гільз 2, на дно яких укладені гумові кільця 9, а на стволи одягнуті обмежувачі 12, стволи з надітими обмежувачами укладені в гільзи та закріплені накривкою 13 (фіг.7). На пакет гільз з правої та лівої сторони кріпляться сталеві товстостінні циліндри 3, які складають частину підіймального механізму. Підіймальний механізм 3 служить для забезпечення вертикального руху пакету стволів. Підіймальний механізм 3 складається з двох пар сталевих товстостінних циліндрів, які вставлені один в другий, а рухома пара циліндрів кріпиться до верхньої частини монтажних стояків 4, які, в свою чергу, встановлюються на рухому частину опорної плити (турелі 5, 6) (фіг. 7, 8). Пакет стволів своїми циліндрами 3 вкладається у нерухомі циліндри, закріплені на верхній частині монтажних стояків 4 (фіг. 6). У міномета лафет зроблений як монтажні стояки, які служать для кріплення всіх пристроїв, механізмів, агрегатів тощо. Стояки 4 кріпляться на полиці 27 рухомої частки турелі 5, яка лежить на кронштейнах 26, приварених до стінок циліндру турелі 24. Монтажні стояки кріпляться на гумових прокладаннях болтами (фіг. 8, 12). Опорна плита зроблена у вигляді турелі 5, 6, яка служить для забезпечення колового руху від 0° до 360° пакету стволів. Турель складається з нерухомої частини 6 та рухомої частини 5. Нерухома частина турелі складається з металевої хрестовини 18, яка кріпиться до дна тягача болтами (фіг. 9). На днище кладеться 200 мм шар гуми 19 з вирізаною хрестоподібною відтулиною, в яку входить хрестоподібна основа турелі. У відтулини 20 вкладаються пружини 21 (фіг. 10 а, б, в). Рухома частина турелі 5 складається з рухомого циліндру 25 з привареним до нього козирком. Між двома кришками циліндру 22 та знизу кришки циліндру 25 приварені електрозваркою прокладки з інструментальної сталі, які будуть виконувати обов'язки сепаратору шарикопідшипника 24, між якими вкладені кульки 28 (фіг. 12, 13 а, б). Посередині кришки рухомого циліндру робиться кругла відтулина, в яку вставляється гірокомпас 34, візір 23, та кутомір 35 з насічкою в 0° до 360°, які кладуться на кришку рухомого циліндру (фіг. 13, 14 а, б). Затискне улаштування служить для ліквідування будь-якого руху пакету стволів під час стрільби (фіг. 15). Воно складається з шести затискних улаштувань 30, по три з кожного боку, по два на дисках нерухомих циліндрів, а третій - на тілі монтажного стояка, симетрично один до одного. Затискне улаштування складається з: кронштейна - 30; гайки - 31; болта з воротом - 32; башмака - 33; язика - 34 (фіг. 15, 16, 17). Нижні затискні улаштування кріпляться на тілі монтажних стояків 4, а сила яка передається болтом 32, на язик 34, який тисне на башмак 33 (фіг. 18). Всі затискні улаштування розміщуються по 120° один від другого по колу. Затискне улаштування можна удосконалити тим, щоб перейти з гвинтового на гідравлічний пристрій, тим самим поліпшити працю навідника. 2 38122 Фіг. 1 Фіг. 2 3 38122 Фіг. 3 Фіг. 4 4 38122 Фіг. 5 Фіг. 6 Фіг. 7 5 38122 Фіг. 8 Фіг. 9 6 38122 Фіг. 10 Фіг. 11 7 38122 Фіг. 12 Фіг. 13 8 38122 Фіг. 14 Фіг. 15 Фіг. 16 9 38122 Фіг. 17 Фіг. 18 10 38122 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 11
