Спосіб та пристрій для перевірки документів, що захищені від підробки

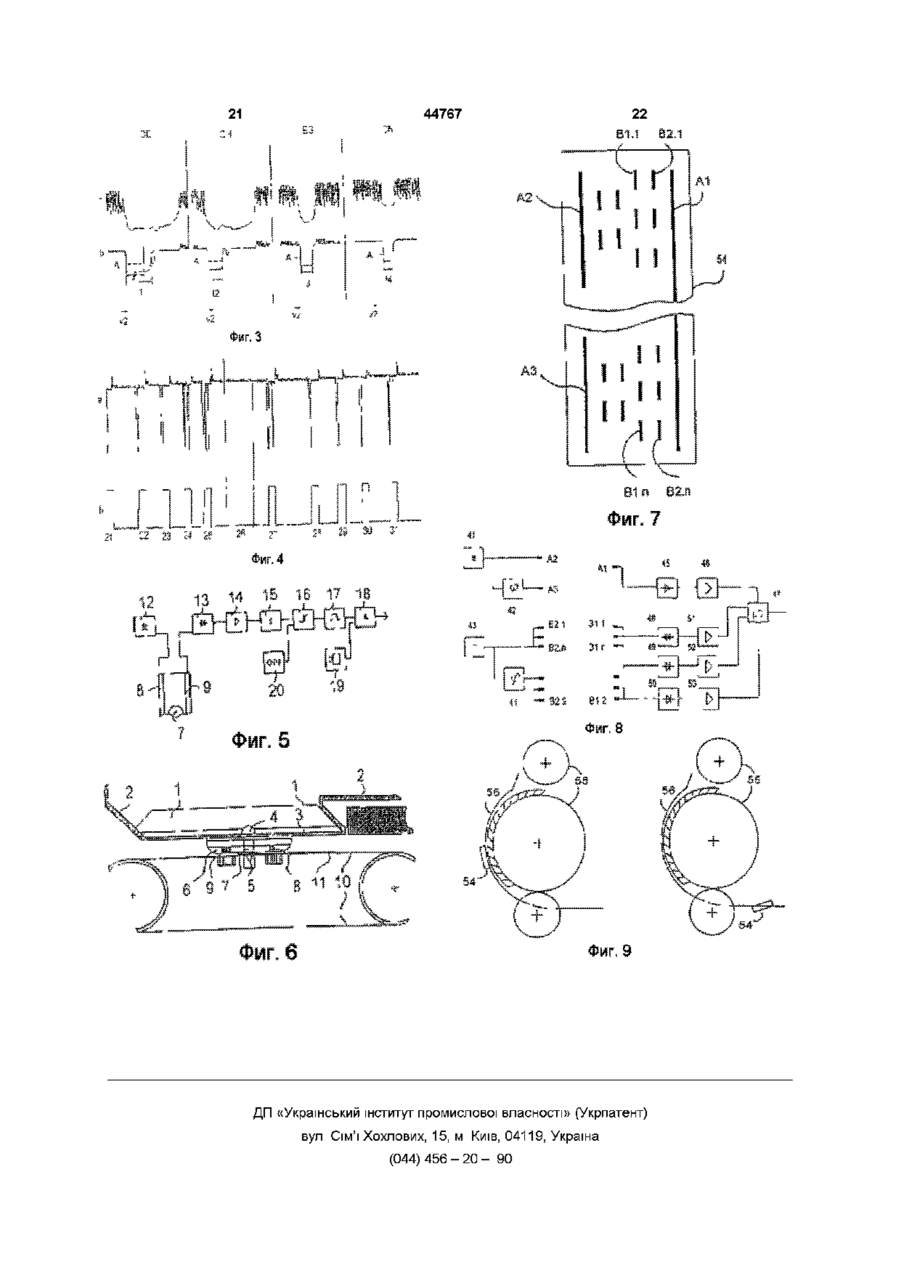

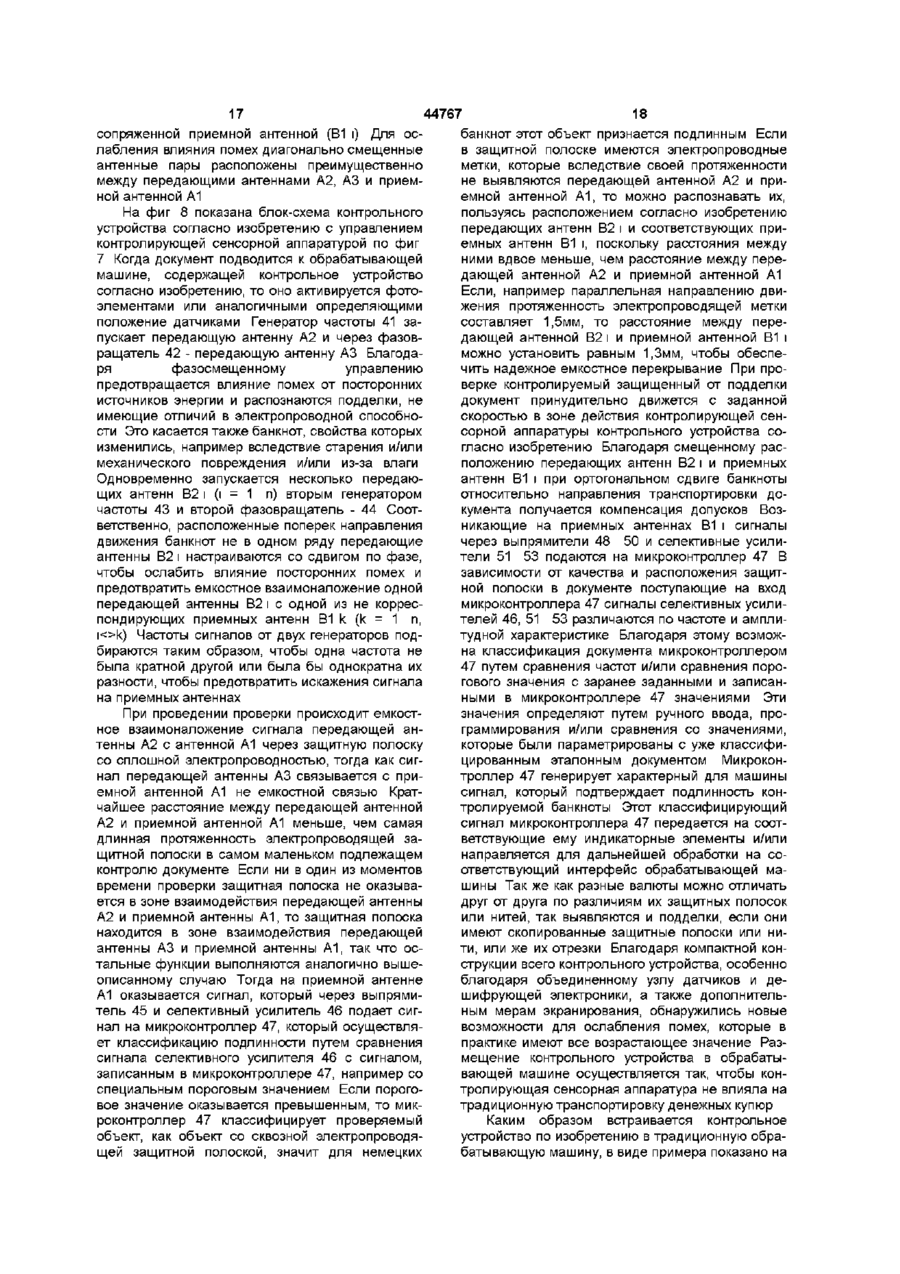

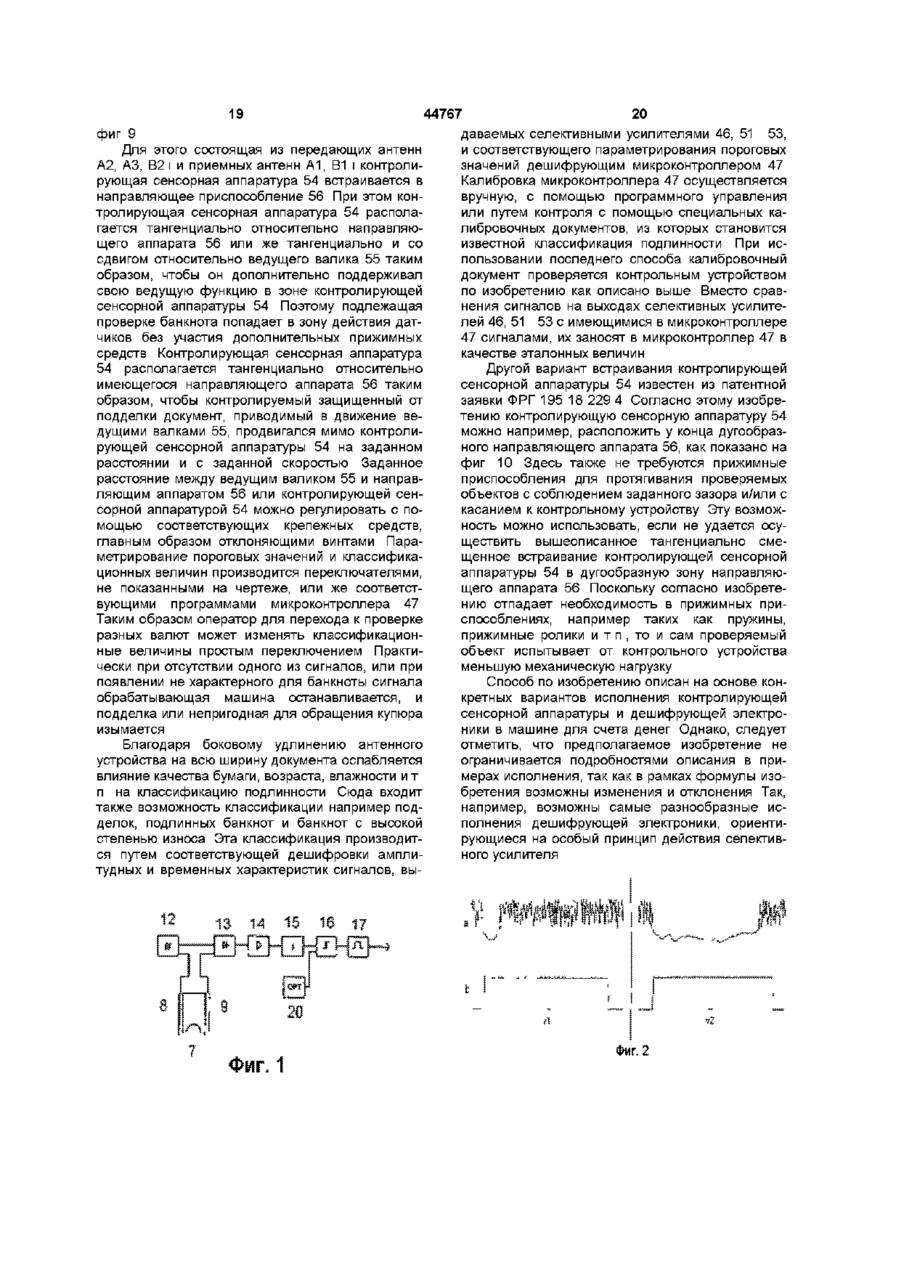

1 Способ проверки защищенных от подделки документов с использованием емкостной связи между передатчиком и приемником, заключающийся в передаче энергии между передатчиком и приемником путем перекрывания электромагнитного поля электропроводными защитными полосками, лентами, нитями или плоскими защитными материалами и использовании дешифрующего блока, отличающийся тем, что в зоне оптических датчиков, размещенных в машине для обработки преимущественно банкнот и/или ценных бумаг, взаимодействующих с контролирующей сенсорной аппаратурой и предназначенных для активирования данной аппаратуры с помощью нескольких расположенных в одной или нескольких плоскостях датчиков, функционирующих в качестве передающих или приемных антенн и/или электродов, создают контрольные поля, и через проверяемый объект с помощью указанных антенн передают со взаимоналожением электромагнитную энергию, зависящую от формы и/или электропроводности проверяемого объекта, при этом несколько антенн настраивают по меньшей мере со сдвигом по фазе и передают принятую энергию на включенный в последовательную цепь селективный усилитель, для устранения энергетических помех и подавления проводимости основы прове ряемых объектов, например в банкнотах, включенное после, селективного усилителя фазосравнивающее устройство, а также фильтры для подавления помех и чужеродных энергий, и один узел дешифрующего блока располагают таким образом, что возможна классификация электропроводных защитных полосок, ленточек, нитей или плоских защитных материалов, причем проверяемый объект в процессе проверки принудительно проводят через контрольное поле в незаданном заранее боковом положении 2 Способ по п 1, отличающийся тем, что с помощью дешифрующего блока, состоящего из соединенных между собой аналого-цифрового преобразователя и контроллера или интегратора, триггера, контроллера, моностабильного мультивибратора и, при необходимости, логического элемента И, по характеристике сигнала на выходе селективного усилителя определяют превышение границы амплитуды А контрольного сигнала и/или характерное для конкретного типа банкнот время t K у помянутого превышения 3 Способ по п 2, отличающийся тем, что посредством дешифрующего блока проводят классификацию подлинности путем установки границы указанной амплитуды А для определения подлинности проверяемых банкнот 4 Способ по п 1 или 2, отличающийся тем, что посредством дешифрующего блока проводят классификацию различных банкнот и/или ценных бумаг, причем характерное для конкретного типа банкнот время t K устанавливают преимущественно с помощью контроллера, и проверяемые объекты сортируют по времени t-| t K _ i , t K + i , ,t n , характерному для каждого типа банкнот 5 Способ по п 4, отличающийся тем, что для банкнот с одинаковым временем t K после проверки подлинности осуществляют дополнительную проверку с помощью контроллера по различным защитным полоскам или нитям 6 Способ по п 1, отличающийся тем, что дешифрующий блок, представляющий собой преимущественно один или нескольких контроллеров, путем сравнения сигнала времени и/или сравнения сигнала напряжения с заранее заданными значениями контрольного сигнала выдает харак О 1 (О 44767 терныи для машины сигнал для укладки отдельными полосками, ленточками, нитями или плосконых классифицированных объектов в специальстными защитными материалами, ные ящики или стопки предназначенное для осуществления способа по 7 Способ по п 1 или 2, отличающийся тем, что п 1, отличающееся тем, что несколько передаюантенны и/или электроды поперек направления щих антенн А2,АЗ,В2 1, ,В2п и несколько приемтранспортировки проверяемых объектов имеют ных антенн А1.В1 1, ,Вп, образуя контролируютакую протяженность в плоскости, что и при опрещую сенсорную аппаратуру, расположены с деленном боковом зазоре проверяемых объектов возможностью контролирования как защитных и независимо от того, обращен ли проверяемый полосок со сквозной электропроводностью, так и объект лицевой или оборотной стороной вверх защитных полосок, имеющих по несколько элекпри прохождении через контрольное поле, в лютропроводных, но изолированных друг от друга бом случае защитная полоска или нить на заданучастков в пределах защитной полоски, причем ном расстоянии пересекает антенны и/или элекконтролирующая сенсорная аппаратура располотроды, контактируя с ними жена таким образом, чтобы проверяемый защи8 Способ по п 5, отличающийся тем, что сигнал щенный от подделки документ, приводимый в результата дополнительной проверки объединяют движение ведущими валками, продвигался мимо с сигналом дешифрующего блока с помощью локонтролирующей сенсорной аппаратуры на задангического элемента И без необходимости внесения изменений в программу соответствующей маном расстоянии и с заданной скоростью, при этом шины для обработки преимущественно банкнот две противофазные настроенные на низкую или и/или ценных бумаг высокую частоту передающие антенны А2.АЗ 9 Устройство для проверки защищенных от подустановлены перпендикулярно продольному наделки документов с элементами для емкостной правлению защитной полоски и перпендикулярно связи при перекрытии электромагнитного поля направлению движения проверяемого защищенэлектропроводящими защитными полосками, ленного от подделки документа, и одна или несколько точками, нитями или плоскостными защитными приемных антенн А1 расположены параллельно материалами с дешифрующим блоком, преднапротиволежащим передающим антеннам А2.АЗ, и значенное для осуществления способа по п 1, между ними расположены несколько передающих отличающееся тем, что оно содержит оптические антенн В21, ,В2 п, параллельных передающим датчики, размещенные в машине для обработки антеннам А2.АЗ, и несколько приемных антенн преимущественно банкнот и/или ценных бумаг, В1 1, ,В1 п, расположенных параллельно перепредназначенные для активирования емкостной дающим антеннам В21, ,В2п, причем соседстконтролирующей сенсорной аппаратуры, нескольвующие с ними передающие антенны B2i, B2i + 1 ко датчиков, образующих контрольные поля, раси сопряженные с ними приемные антенны положенных в одной или нескольких плоскостях и В1 і, В1 1 + 1 расположены со сдвигом на заданное функционирующих как передающие или приемные антенны, последовательно включенные селективрасстояние, предпочтительно - на расстояние меный усилитель, фазосравнивающее устройство, жду передающей антенной В21 и сопряженной с фильтр для подавления помех и посторонних ней приемной антенной В1 і, а кратчайшее расэнергий, а дешифрующий блок, состоит из послестояние от передающей антенны В21 до сопрядовательно соединенных между собой аналогоженной с ней приемной антенны В1 і меньше сацифрового преобразователя и контроллера или мого короткого расстояния между одной из интегратора, триггера, контроллера, моностабильпередающих антенн А2.АЗ и приемной антенной ного мультивибратора, при этом устройство выполнено так, что проверяемый объект, проходя в А1 произвольном боковом положении с заданной 14 Устройство по п 13, отличающееся тем, что скоростью через зону проверки с помощью размещенных в этой зоне прижимов и/или транспорнесколько передающих антенн А2,АЗ,В2 1, ,В2п терных лент, валков, заданным образом касается и приемные антенны А1.В1 1 В1 п расположены датчиков по всей ширине прохождения документов машины для обработки преимущественно банкнот и/или 10 Устройство по п 9, отличающееся тем, что ценных бумаг датчики, функционирующие как передающие или 15 Устройство по п 13 или 14, отличающееся приемные антенны, выполнены в виде полосковых тем, что передающие антенны А2,АЗ,В2 1, ,В2п датчиков и размещены в одной или двух плоскои приемные антенны А1.В1 1 В1 п расположены стях и/или расположены зеркально рядом друг с другом параллельно и со смещением 11 Устройство по п 10, отличающееся тем, что в одной плоскости так, что осуществляется конполосковые датчики снабжены выемками и/или сквозными отверстиями, и/или окошками троль подлинности документов, независимый от положения сторон и кромок двух параллельных 12 Устройство по одному из пп 9-11, отличающееся тем, что датчики расположены зеркально кромок документов относительно контролируемых зон и/или защит16 Устройство по п 13, отличающееся тем, что ных полосок, нитей, и/или ленточек проверяемых параллельно смещенные и/или расположенные в объектов, главным образом - банкнот, ценных буодин ряд поперек направления транспортировки маг и упаковок приемные антенны В1 1 В1 п и передающие ан13 Устройство для проверки защищенных от подтенны В2 1 В2 п размещены на таком расстояделки документов с электропроводящими защитнии друг от друга, что любой проверяемый защит 44767 ныи элемент пересекает, независимо от своего переключение между различными видами и типапространственного положения в документе, по ми документов осуществляется без изменения крайней мере одну приемную антенну В1 1 В1 п и расположения датчиков одну сопряженную с ней передающую антенну 20 Устройство по п 18 или 19, отличающееся тем, что кратчайшее расстояние между двумя В2 1 В2п 17 Устройство по п 13, отличающееся тем, что расположенными в одном ряду передающими ансамая длинная сторона одной передающей антентеннами В21 больше кратчайшего расстояния ны В2 і и самая длинная сторона сопряженной с между двумя электропроводными изолированныней приемной антенны В1 і выполнены соответстми друг от друга метками защитной полоски, и вующими ширине одной проводящей метки затем, что указанные переключающие элементы щитной полоски размещены так, что антенна A3 может быть использована либо как передающая, либо как при18 Устройство по п 13, отличающееся тем, что емная, в зависимости от подвода подлежащего оно содержит управляемые в ручном режиме или проверке документа программно-управляемые переключающие и регу21 Устройство по п 13, отличающееся тем, что лирующие элементы, в частности микроконтролоно содержит управляемые в ручном режиме или лер, после выпрямителей и селективных усилитепрограммно-управляемые переключающие элелей расположенные таким образом, что выходные менты, расположенные таким образом, что одна сигналы селективных усилителей могут быть или несколько передающих антенн В21 и сопряскомбинированы или логически связаны женные с ними приемные антенну В1 і могут по19 Устройство по п 13, отличающееся тем, что переменно инициироваться или деинициироватьоно содержит управляемые в ручном режиме или ся программно-управляемые переключающие и регулирующие элементы, в частности микроконтроллер, после выпрямителей, и селективных усилителей, расположенные таким образом, что Изобретение касается способа и устройств для контроля защищенных от подделки документов Известны многообразные способы, устройства, методы и системы контроля для определения подлинности защищенных от подделки документов, для отслеживания функциональной пригодности, для определения положения в обрабатывающих машинах, а также для сортировки и счета документов В описании патента ФРГ DE-PS 1223594 раскрыто устройство для емкостного считывания носителей данных, у которого считывающие конденсаторы выполнены в виде электродов датчиков, расположенных по обе стороны дорожки носителя данных Надежность считывания этого устройства не гарантируется в отношении вложенных, запрессованных или нанесенных на поверхность электропроводных полос, лент или аналогичных частиц В описании изобретения к патенту ФРГ DE-PS 1774290 представлена измерительная схема для автоматической оценки характерного признака денежной купюры в устройстве для контроля подлинности банкнот с помощью емкостной связи электродов, которые размещены в виде сетки Эта известная измерительная схема при требуемых сегодня скоростях обработки не обеспечивает точного определения соответствующего характерного признака, и хотя при замедленном процессе контроля она устанавливает наличие соответствующего отличительного признака, она не в состоянии определять известные в настоящее время подделки при использовании электропроводных элементов, например в банкнотах Из опубликованной заявки ФРГ DE-OS 2619457 известно измерение магнитных свойств помещенной в банкноту защитной полоски Контроль подлинности ферромагнитных защитных полосок в оттисках достоинства купюр с помощью наложения магнитного поля описан в патенте ФРГ DE-PS 2834287 Эти методы контроля слишком медленны и часто требуют точного позиционирования контролируемого объекта или контрольной полоски В изобретении по патенту ФРГ DE-PS 2760165 описано технически трудоемкое устройство для проверки, в котором подлинность банкнот определяется, главным образом, на втором этапе контроля, причем измеряется разность толщин и флуоресцентные свойства Проверка лишь этих свойств уже не соответствует уровню находящихся в обращении фальшивых банкнот Фальшивые деньги с водяными знаками и на флуоресцирующей бумаге или с флуоресцентной краской это устройство уже не может выявить И описанные в выложенных заявках ФРГ DEOS 3236373 и 3236374 считывающие головки на обрабатывающих машинах, которые в сочетании с метками на защищенных от подделки документах образуют электрический конденсатор и за счет введения ферроэлектрика между емкостными электродами считывающего прибора определенным образом изменяют значение емкости, тоже не пригодны для применения на быстродействующих обрабатывающих машинах и для контроля находящихся сегодня в обращении европейских банкнот Обнаружение электропроводящей защитной нити путем рассогласования генераторов и колебательных контуров по патенту ФРГ DE 2912712 из-за низкой достоверности оценок и значитель 8 44767 ной технической трудоемкости и конструктивной достаточно низкое емкостное сопротивление доссложности не нашло практического применения тигается только в заданных низких полосах частот В патенте США 5 308 992 описывается измеот 10 до 220кГц и только при очень малых расрительное устройство, содержащее оптические и стояниях между электродами и металлической емкостные датчики, которое однако требует очень нитью Кроме того, в этом диапазоне частот еще точного позиционирования контрольной полоски очень велико влияние диэлектрического изменеДля повышения степени безошибочности и возния, т е вещество с большой диэлектрической можности различения разнообразных контролипроницаемостью приводит к повышению емкости руемых объектов (например, разных валют), и, тем самым, к снижению емкостного сопротивпредлагается дополнительное использование ления между антеннами Так например, влажная магнитного датчика, которое делает эту измерифальшивая банкнота может быть принята за нательную конструкцию еще сложней и дороже Емстоящую Эти схемы до сих пор на практике, осокостной датчик после предварительной сортировбенно при машинном контроле подлинности, себя ки банкнот указывает лишь на наличие не оправдали электропроводящей защитной нити В европейской заявке ЕР 589 195 А2 описываИзвестно также контрольное устройство по ется способ, по которому для контроля подлиннопатенту ФРГ DE 4103832, в котором вдоль консти контролируемых объектов путем считывания і трольной дорожки располагаются емкостные сканируемой зоны магнитными элементами с выи/или электрооптические датчики, и/или датчики сокой магнитной проницаемостью получаемый миллиметровых волн для контроля Предметом сигнал обнаружения приходит благодаря устройэтого изобретения является, кроме того, проверка ству с катушкой возбуждения и катушкой приема в диэлектрических характеристик банкнот виде кода идентификации, и тогда подлинность подтверждается совпадением сигнала обнаружеВ патенте ФРГ DE 43 25 027 описаны способ и ния с кодом идентификации Этот способ контроля устройство для проверки подлинности банкнот, годится к применению лишь для пластиковых причем при перемыкании высокочастотного поля карт, бумажных документов и лишь для немногих металлической защитной полоской оцениваются неевропейских банкнот с нанесенными на них происходящие изменения параметров поля Ввемагнитными или способными намагничиваться дение такого устройства в купюросчетную машину частицами Другие способы контроля, в том виде возможно лишь при низких скоростях из-за низкой как они описаны в европейских заявках ЕР 204574 чувствительности и большом влиянии помех ПоА2, 553402 А1 и 560023 А1, у которых методом этому проводящие по плоскости и влажные объексравнения классифицируются геометрические ты контроля признаются подлинными Разрывы в и/или физические характеристики контролируемых металлических полосках подлинных банкнот не объектов, иногда могут использоваться только для распознаются, что приводит к ошибочным остатого или иного типа контролируемого объекта, но новкам машины Из-за низкой чувствительности они очень трудоемки и на практике не находят устройства расстояние между электродами и меприменения в высокоскоростных обрабатывающих таллическими защитными нитями банкноты очень машинах в качестве единственного метода промало, что препятствует использованию в высоковерки на подлинность на отдельном этапе обраскоростных обрабатывающих машинах Установка ботки денежных купюр нескольких сенсоров возможна только на относительно больших расстояниях по отношению друг к Задачей настоящего изобретения является другу, чтобы сенсоры не оказывали друг на друга устранение имеющихся недостатков известных влияния устройств и способов контроля Для этого предлагается способ, при помощи которого можно наВ международной публикации WO 94/22114 дежно распознавать характерный контрольный описано устройство для распознавания металлипризнак для многих сортов банкнот и валют, споческих проводящих защитных нитей Однако и в собный различать их даже, например, если конэтом устройстве проводящие по плоскости и тролируемые объекты мокрые или намеренно уввлажные объекты контроля признаются подлинлажнены и/или испачканы, не требующий ными, т к это проводится как измерение электрисерьезных технических усложнений, и при этом ческой нагрузки электродов сенсоров Классифиего применение возможно в виде дооснащения кация защитных нитей различных размеров не обрабатывающих машин, а также соответствуюпредусмотрена В европейской заявке ЕР 0 204 щий быстродействию обрабатывающих машин В 574 описан способ опознавания магнитных печаткачестве характерного контрольного признака исных знаков с помощью электромагнитной индукпользуется электропроводная защитная нить или ции Поскольку обычные копировальные аппараты ленточка, либо плоская защитная метка на банкмогут снабжаться магнитными красками, то такой нотах или ценных бумагах Далее задачей изобреспособ контроля имеет очень ограниченную натения является создание такого контрольного устдежность при современном качестве подделок ройства для реализации способа, которое можно Недостатками этих известных способов конбыло предвключать, чтобы перед сортировкой по троля и устройств для их реализации являются, видам валюты и видам документов уже совершить прежде всего, их техническая сложность и недоспроверку на подлинность таточная надежность, чтобы на большой скорости движения банкнот в обрабатывающих машинах Задача изобретения для реализации способа обеспечивать обнаружение фальшивок К недоссостоит далее в создании устройства для провертаткам известных измерительных систем контроля ки защищенных от подделки документов, которые емкостных характеристик относится то, что в них в качестве защитного элемента содержат элек 44767 10 т п , одновременно активизируется контролируютропроводящую полоску в виде ленточки или нити щая сенсорная аппаратура со сплошной электропроводностью, или таких поНа одну или несколько антенн и/или электролосок, на которых имеются несколько электропродов подают высокочастотную и/или низкочастотводных изолированных друг от друга участков ную энергию и/или постоянное напряжение, а одПримером такого защищенного от подделки докуна или несколько антенн и/или электродов мента являются современные банкноты США, у принимают часть излученной энергии через закоторых на электропроводящей нити имеются защитную полоску или нить При этом на одной или щитные электропроводные, но изолированные нескольких приемных антеннах и/или приемных друг от друга маркировки В современной практике электродах приложенное напряжение изменяется становится необходимым без проблем встраивать в обрабатывающие машины такие контрольные Чтобы иметь возможность получения сравнисистемы, которые не только распознают подделки мых контрольных ответов, например, по достовысокого качества как таковые, но и выявляют верности, по эксплуатационной пригодности докуподлинные документы более низкого качества, ментов или достоинству банкнот, для подлежащих поскольку на практике они встречаются достаточсравнению проверяемых объектов необходимы но часто и приводят к ложным срабатываниям, постоянные условия их прохождения, такие как которые существенно мешают работе обрабатынапример, скорость Антенны и/или электроды вающих машин подают напряжение на дешифрующую электронику (блок) Дешифрующая электроника выдает легПредлагаемый по изобретению способ конко сравниваемое напряжение, зависящее от фортроля защищенных от подделки документов нарямы сигнала принятого напряжения Чтобы ду с использованием уже известной емкостной подавить чужеродную энергию и помехи, а также связи предусматривает, что электрические сигнаустранить влияние электропроводности основы лы от передающих антенн передаются через контролируемых объектов на результат измереэлектропроводные защитные метки к приемным ния, могут быть использованы специальные антеннам и усиливаются, а затем оцениваются их фильтры и/или фазосравнивающие схемы амплитудные и временные характеристики, которые сравниваются с уже имеющимися характериВыходной импульс дешифрующей электронистиками сигналов, причем они преобразуются в ки не зависит от скорости движения объектов Для характеристики сигналов, у которых имеются легобеспечения специфической избирательности ко сравнимые параметры Для реализации спосоконтрольного устройства к дешифрующей элекба с его более подробно описываемыми ниже техтронике дополнительно подключается селективнологическими операциями предлагается ный усилитель Селективный усилитель преобраконтролирующее устройство для банкнот, докузует подаваемое контролирующей сенсорной ментов, ценных бумаг и т п с защитной полоской аппаратурой напряжение в легко сравниваемое или нитью, либо с плоской защитной меткой, на напряжение, зависящее от амплитудной характеоснове использования емкостной связи, которое ристики принимаемого напряжения При зависяможет найти применение, например в машине для щей от категории (электропроводные защитные обработки банкнот, главным образом - в счетчике полоски или защитные нити, либо любые электробанкнот На корпусном конструктивном узле разпроводящие маркировки) настройке дешифруюмещают контролирующую сенсорную аппаратуру щей электроники устанавливаются дополнительв виде оптических и/или магнитных датчиков и/или ные границы амплитуды, которые так близко датчиков формата Машина проводит банкноты проходят от амплитудного отклонения контрольи/или ценные бумаги мимо этого контрольного ного сигнала, что при разнице между четко устаустройства Контролирующая сенсорная аппарановленной границей амплитуды и наибольшим тура состоит из нескольких антенн и/или электровозможным отклонением всех проверяемых объдов Антенны и/или электроды, расположенные ектов происходит определение подлинности Это поперек направления транспортировки проверяеозначает, что даже новейшие фальшивки, дающие мых o6beKTOBt имеют такую плоскостную протясигнал, который обычно воспринимался бы как женность, что даже при определенном боковом сигнал дешифратора, определяются дешифруюсмещении проверяемых объектов и независимо от щей электроникой этого изобретения как подделтого, обращен ли проверяемый объект вверх лика цевой или обратной стороной, проходя через конСпецифичная по валюте настройка с помотрольное устройство, в любом случае защитная щью дешифрующей электроники по изобретению, полоска или нить должным образом пересекает например для всех банкнот отдельных стран с антенны или электроды Антенны и/или электроды одинаковыми защитными полосками, согласно контрольного устройства корреспондируются с изобретению достигается тем, что для валюты известными скользящими устройствами, прижимможет определяться, например, с помощью конными роликами и/или транспортерными лентами, троллеров, временная граница амплитуды кончтобы между проверяемыми документами и антрольного сигнала, которая отличается от длитеннами при их быстром движении поддерживательности амплитудной характеристики всех лось определенное расстояние, и/или они прижиостальных валют мались к электродам Благодаря присоединению контрольного устройства по изобретению в зоне При валютах с одинаковой длительностью расположения оптических и/или магнитных и/или контрольного сигнала проводят дополнительную форматных датчиков, которые обычно служат для проверку, например на распознавание цвета и/или распознавания геометрии, положения, цвета и на различия в цвете и/или проверку по методу контроля формата и/или магнитному методу На 11 44767 12 пример, подаваемые фотоэлементами сигналы например, различных валют распознавания связываются с сигналом от конПо ходу транспортирования банкнот можно трольной сенсорной аппаратуры по изобретению, располагать дополнительные контролирующие и перерабатываются в характерный для машины датчики (дополнительную сенсорную аппаратуру) выходной импульс перед и/или после основных приборов контроля В этом случае выходной сигнал этой системы датДругой вариант способа состоит во включении чиков присоединяется к выходному сигналу конодной или нескольких пар передающих антенн со тролирующей сенсорной аппаратуры по изобретесдвигом фазы Благодаря емкостной связи одной нию (двойной контроль), без необходимости того, из передающих антенн с одной из электропровочтобы вводить изменение в программное обеспедящих меток на защитной полоске и связи между чение для соответствующей обрабатывающей этой передающей антенной и расположенной промашины, например, при дооснащении контрольтив нее приемной антенной, на одном из входов ным устройством, соответствующим изобретенусилителя появляется сигнал определения подному способу линности От второй передающей антенны, которая сопряжена с первой со сдвигом по фазе, не Предпочтительные признаки этого изобретепоявляется емкостная связь сигнала с приемной ния содержатся не только в пунктах формулы антенной, поскольку в зоне взаимодействия отсутизобретения, но и в описании и чертежах, причем ствует электропроводная защитная полоска иногда отдельные признаки сами по себе, или в сочетании в виде подчиненных комбинаций, предТаким образом, благодаря этой схеме уже ставляют охраноспособные варианты, для котостановится возможным контроль сплошной элекрых здесь предусматривается патентная защита тропроводной полоски Со сдвигом относительно Примеры выполнения изобретения отображены этих антенных пар расположены другие пары пена прилагаемых чертежах На чертежах показаны редающих и принимающих антенн, которые по их размерам и расстояниям согласованы с электрона фиг 1 Блок-схема контура дешифровки, проводными метками и защитной полоской При на фиг 2 Кривые распознавания при прохожперемещении контролируемого объекта на опредении банкноты на различных скоростях движеделенное расстояние на контролирующую сенния, сорную аппаратуру передаются далее специфина фиг 3 Специфичные для валют кривые ческие сигналы амплитуды и времени, а тем распознавания, самым - сигналы для дешифровки от приемных на фиг 4 Кривые распознавания нескольких антенн к дешифрующей электронике Таким обрабанкнот и подделки, зом, осуществляется проверка, которая может на фиг 5 Блок-схема контура дешифровки распознать несколько изолированных друг от друпри двойном контроле, га электропроводных меток и соответствующим на фиг 6 Схематичное изображение конобразом дешифровать их При этом неважно, трольного устройства в разрезе, преднамеренно ли создана изоляция между элекна фиг 7 Контролирующая сенсорная аппатропроводными метками, как например на банкноратура, те США, или же она вызвана разрывами в изгона фиг 8 Блок-схема контролирующего усттовленной насквозь электропроводной защитной ройства, полоске, как например на немецких банкнотах на фиг 9 Размещение контролирующей сенМикроконтроллер может сравнивать число этих сорной аппаратуры обрабатывающей машине разрывов с записанными в памяти значениями Описанный далее более подробно с применеБлагодаря установке нескольких пар передающих нием различных устройств и схем способ основан, и приемных антенн и соответствующей дешифглавным образом, на проведении следующих техрующей электроники оказалось возможным полунологических операций чение надежного сообщения о подлинности докуосуществление емкостной связи электричемента, поскольку несмотря на возможные боковые ских сигналов от передающих антенн через элексдвиги при подведении проверяемого объекта к тропроводные защитные материалы к приемным контрольному устройству, оно работает надежно антеннам, усиление и преобразование принятых, Если, согласно изобретению передающие и приотличающихся амплитудой и временной характеемные антенны располагаются по всей рабочей ристикой, сигналов в легко сравнимые сигналы и ширине обрабатывающей машины, то возможна их сравнение с уже известными параметрами сигнезависимая от положения проверка подлинности налов, чтобы в соответствующей форме продезащищенных от подделки документов Тем самым, монстрировать и расшифровать подлинность проникакой роли не играет, подводится ли документ веряемых документов Соединенная с лицевой или обратной стороной, и/или имеет законтрольным устройством машина подает банкнощитные полоски слева или справа, или же переты или ценные бумаги в зону контрольного устмещается со сдвигом поперек направления трансройства Фотоэлементы сразу же активируют конпортировки Благодаря этому становятся тролирующую сенсорную аппаратуру контролируемыми документы, которые могут отличаться как по формату, так и по расположению Передающая антенна запитывается высокозащитной полоски относительно направления частотной энергией В рассматриваемом примере транспортировки Кроме того, благодаря различисполнения - частотой 6МГц Если защитная поным видам защитных полосок возможна не только лоска или нить проходит через контрольное поле, классификация подлинности, но также и специприемная антенна принимает часть излученной альная идентификация различных документов, энергии Это изменяет приложенное к принимающей антенне высокочастотное напряжение При 13 44767 14 чиной этого в известной мере служит емкостная Эти выемки и/или отверстия 7 не требуются, если связь между передающей и приемной антеннами использован прозрачный как стекло несущий мана основе электрической проводимости защитных териал 6 полосок или нитей Высокочастотная проводиКонтролирующая сенсорная аппаратура сомость у отдельных купюр различна Чтобы можно стоит из нескольких полосковых датчиков 8, 9 (в было с помощью дешифрующей схемы получать этом примере - из двух), а именно полосковый характерные для валюты ответы, требуются стадатчик 8 в качестве передающей антенны и побильные условия транспортирования всех провелосковый датчик 9 в качестве приемной антенны ряемых за одну рабочую операцию объектов Полосковые датчики 8, 9 поперек направления транспортировки банкнот 11 имеют такую проС блоком контроля и его контролирующей дольную длину, что даже при заданном боковом сенсорной аппаратурой в функциональном единзазоре банкнот 11 и независимо оттого, обращена стве находится дешифрующая электроника, соли банкнота 11 лицевой стороной вверх или вниз стоящая, в основном из последовательно соедипри прохождении через устройство, в любом слуненных аналого-цифрового преобразователя и чае защитные полоски или нити в достаточной контроллера или интегратора 15, триггера 16, констепени пересекают полосковые датчики 8, 9 и троллера, моностабильного мультивибратора 17, под ними проходят через контрольное устройство а также, по выбору, логического элемента И 18, к Ниже горизонтальной полки 3 параллельно ей другому входу которого подключен блок 19 дополпроходят транспортерные ленты 10 на таком раснительной проверки Все элементы соединены стоянии от полосковых датчиков 8 и 9, чтобы при экранированными проводниками Возможная дебыстром прохождении банкноты прижимались к шифрующая электроника представлена на фиг 1 полосковым датчикам 8 и 9 в виде блок-схемы Позицией 12 обозначен высокочастотный пеМежду транспортерными лентами 11 перпенредатчик, 13 высокочастотный приемник, воспридикулярно направлению прохода банкнот распонимающий отраженную от приемной антенны 9 ложены фотоэлементы 4, 5 энергию, в селективном усилителе 14 усиливает Дешифрующая электроника также размещена характерный для валюты и/или полезный сигнал в экранированной зоне обрабатывающей машины подлинности, 15 - интегратор, 16 - триггер, кото(в этом примере исполнения - целенаправленно в рый в дополнение к имеющимся сигналам принизоне кожуха, например, где расположено устроймает сигналы, активирующие дешифрующий конство регулирования в соответствии с плотностью тур фотоэлемента 20 и через моно-флоп 17 в бумаги) виде синхронизированных импульсов передает в Заданное экранирование контролирующей качестве выходного сигнала для признанных подсенсорной аппаратуры и дешифрующей электролинными контролируемых объектов Как видно из ники от электрических и электромагнитных полей, показанных на фиг 4 кривых а и b при прохождеа также расположение контролирующей сенсорнии банкнот, не подавался ни один сигнал подденой аппаратуры в зоне фотоэлементов 4, 5, обеслок 26, сравнимый с сигналом признанных подпечивают хорошее отношение шум/полезный сиглинными банкнот нал и, в сочетании с принудительным подводом документов транспортерными лентами 10 при заОбязательное экранирование контролируюданной скорости прохождения банкнот гарантирущей сенсорной аппаратуры и дешифрующей элекют специфичную для валют селективность контроники от электрических и электромагнитных тролирующего устройства Следующее полей, а также размещение контролирующей сенпреимущество этого устройства по изобретению сорной аппаратуры в зоне фотоэлементов обесзаключается в том, что например, содержание печивают высокое отношение шума к полезному влаги и/или степень загрязненности контролируесигналу и, в сочетании с принудительным подвомых объектов уже не являются основными источдом документов транспортерными лентами и при никами помех заданной скорости прохождения банкнот гарантируют специфичную для валют селективность конВ направлении транспортирования банкнот - в тролирующего устройства Следующее преимуэтом примере не показано - к контролирующей щество способа заключается в том, что например сенсорной аппаратуре по изобретению можно содержание влаги и/или степень загрязненности присоединять дополнительную сенсорную аппаконтролируемых объектов и/или банкнот и/или ратуру, например для магнитного контроля, расценных бумаг уже не являются основными источположив ее перед и/или после нее, как показано никами помех на фиг 5 На фиг 6 схематически показано контрольное В этом случае выходной сигнал этой сенсорустройство в разрезе, которое используется в маной аппаратуры объединяется с выходным сигнашине для обработки банкнот, преимущественно в лом контролирующей сенсорной аппаратуры по счетчике банкнот, по вышеописанному способу изобретению (двойной контроль) без необходимоНа корпусном конструктивном узле 1 находится сти изменения программного обеспечения для машинный держатель 2, на горизонтальной полке соответствующей обрабатывающей машины, на3 которого установлена контролирующая сенсорпример при дооснащении контролирующим устная аппаратура, расположенная в зоне фотоэлеройством по изобретению ментов 4 и 5 на неэлектропроводном несущем Дешифрующая электроника, связанная с конматериале 6 горизонтальной полки 3 Несущий тролирующей сенсорной аппаратурой и фотоэлематериал 6 имеет выемки и/или сквозные отверментами, как показано на фиг 2 и 3, выдает настия 7 для пропуска света фотоэлементов 4 и 5 пряжение, зависящее от амплитудной 15 44767 16 характеристики принятого высокочастотного наили иной защитной полоски или нити и сопрягаетпряжения Это подтверждают на упомянутых фися с выходным сигналом дополнительной провергурах переданные сигналы, представленные на ки обрабатывающей машины через логический кривых а элемент И Если отсутствует один из этих двух На фиг 2 представлены кривые распознавасигналов подлинности, машина останавливается, ния при прохождении банкноты с отличающейся и оператор может изъять бракованную или фальскоростью Кривая а показывает переданный сигшивую банкноту нал, а кривая b - выходной сигнал дешифрующей Другая возможность применения при соответэлектроники Величина vi соответствует скорости ствующей настройке дешифрующей электроники прохождения 500 банкнот в минуту, a V2 - скорости создается за счет сигналов дешифровки селекпрохождения 1800 банкнот в минуту Кроме того, тивного усилителя, как показано на фиг 3 Если, кривая b объясняет, как поданный сигнал распонапример, в более крупных обрабатывающих мазнавания банкноты связан с сигналом от контрошинах, применяемых также для целей сортировки лирующей сенсорной аппаратуры, и как он преобразличных валют, превышается граница амплитуразуется в характерный для машины выходной ды А для всех контролируемых валют, то при скоимпульс Этот выходной импульс, как показывает рости V2 считанные контрольной сенсорной аппасравнение кривых b на фиг 2, не зависит от скоратурой защитные полоски или нити признаются рости прохождения банкнот подлинными Каждой валюте соответствует свое характеризующее время tk Чтобы различать отНа фиг 3 представлены характерные для кондельные валюты, следует задать присваиваемое кретной валюты кривые распознавания при провалюте время tk = ti U и до t n в качестве харакхождении банкнот различных номинаций Кривая а терного для валюты tf опять показывает сигнал, переданный от контролирующей сенсорной аппаратуры, тогда как криТак например, tf немецкой валюты можно завая b отображает дешифрованный сигнал селекдать больше чем t3 швейцарских франков или tf тивного усилителя, который был дополнительно швейцарских франков выбрать больше, чем t3 связан с дешифрующей электроникой, чтобы египетской валюты Поскольку tf немецкой валюты обеспечить специфичную для валюты избирадолжно быть выбрано по возможности таким же, тельность контрольного устройства без дополникак tf не показанных на фиг 3 валют, необходимо тельных датчиков еще одна специфичная для валюты проверка с помощью известного метода распознавания цвета На фиг 3 символами обозначены DE немеци/или формата и/или магнитного метода контроля кая валюта, СН швейцарская валюта, EG египетв пределах обрабатывающей машины Рассортиская валюта, CN китайские юани, начиная с серии рованные таким образом отдельные валюты из1990 вестным образом раскладываются по ящикам или Амплитудная характеристика принятой высостопкам кочастотной энергии, различно сформированная от разнородных защитных полосок у банкнот разОбрабатывающие машины оснащаются конличных валют четко распознается и, таким обратролирующей сенсорной аппаратурой 54, как позом, воспринимается дешифрующей электрониказано на фиг 7, главным образом для контроля кой Если возникает необходимость переработки несквозных электропроводных защитных полосок характеризующего валюту сигнала, то возможен документов Эта сенсорная аппаратура состоит из дополнительно подготовленный дешифрующей нескольких передающих и приемных антенн, котоэлектроникой сигнал для классификации валюты, рые расположены параллельно друг другу и пернапример с помощью контроллера Так же, как пендикулярно направлению транспортирования разные валюты можно различать благодаря раздокументов Для проверки банкноты направляютличным защитным полоскам или нитям, могут ся общим потоком в обрабатывающую машину, распознаваться и подделки, поскольку в них именапример, на транспортерное устройство в машиются эти подделанные защитные полоски или нину для счета банкнот таким образом, чтобы ти или же лишь их отрезки На фиг 4 показаны имеющаяся в банкноте защитная полоска или кривые распознавания одиннадцати банкнот в нить на самом длинном своем участке располагаодной машине для счета денег Банкноты, оцифлась бы примерно параллельно направлению рованные от 21 до 25 и от 27 до 31 можно придвижения, следовательно, например, немецкая, знать подлинными Контролируемый объект № 26 банкнота своей наиболее длинной частью ложитпредставляет собой намеренно подложенную для ся примерно поперек направления движения Пеэксперимента подделку Из-за отсутствия защитредающие антенны А2, A3, а также приемная анной полоски или из-за подделанной защитной потенна А1 расположены напротив друг друга лоски контролирующая сенсорная аппаратура не Несколько передающих антенн В21 (і = 1 п) и выдала сигнал На практике при отсутствии сигнанесколько приемных антенн В1 і образуют антенла или при появлении не характерного для банкные пары со смещением Эти пары смещены отнот сигнала обрабатывающая машина останавлиносительно друг друга, чтобы подавить взаимонавается, и подделку или непригодную для ложение сигнала от одной из антенн В1 і к обращения купюру удаляют либо механически соседней, но не корреспондирующей приемной отделяют и откладывают в сторону антенне В1 к (к = 1 п, і к) Соседние передающие антенны (В2 і, В2і + 1) и сопряженные с ними Если контрольное устройство дополнительно приемные антенны (В1 і, В1 і + 1) смещены на несвязано с еще одной контролирующей сенсорной которое заданное расстояние, в основном - на аппаратурой, этот характерный для машины вырасстояние между передающей антенной (В2 і) и ходной импульс показывает распознавание той 17 44767 18 сопряженной приемной антенной (В1 і) Для осбанкнот этот объект признается подлинным Если лабления влияния помех диагонально смещенные в защитной полоске имеются электропроводные антенные пары расположены преимущественно метки, которые вследствие своей протяженности между передающими антеннами А2, A3 и приемне выявляются передающей антенной А2 и приной антенной А1 емной антенной А1, то можно распознавать их, пользуясь расположением согласно изобретению На фиг 8 показана блок-схема контрольного передающих антенн В2 і и соответствующих приустройства согласно изобретению с управлением емных антенн В1 і, поскольку расстояния между контролирующей сенсорной аппаратурой по фиг ними вдвое меньше, чем расстояние между пере7 Когда документ подводится к обрабатывающей дающей антенной А2 и приемной антенной А1 машине, содержащей контрольное устройство Если, например параллельная направлению двисогласно изобретению, то оно активируется фотожения протяженность электропроводящей метки элементами или аналогичными определяющими составляет 1,5мм, то расстояние между переположение датчиками Генератор частоты 41 задающей антенной В2і и приемной антенной В1 і пускает передающую антенну А2 и через фазовможно установить равным 1,3мм, чтобы обесперащатель 42 - передающую антенну A3 Благодачить надежное емкостное перекрывание При проря фазосмещенному управлению верке контролируемый защищенный от подделки предотвращается влияние помех от посторонних документ принудительно движется с заданной источников энергии и распознаются подделки, не скоростью в зоне действия контролирующей сенимеющие отличий в электропроводной способносорной аппаратуры контрольного устройства сости Это касается также банкнот, свойства которых гласно изобретению Благодаря смещенному расизменились, например вследствие старения и/или положению передающих антенн В2 і и приемных механического повреждения и/или из-за влаги антенн В1 і при ортогональном сдвиге банкноты Одновременно запускается несколько передаюотносительно направления транспортировки дощих антенн В2 і (і = 1 п) вторым генератором кумента получается компенсация допусков Возчастоты 43 и второй фазовращатель - 44 Соотникающие на приемных антеннах В1 і сигналы ветственно, расположенные поперек направления через выпрямители 48 50 и селективные усилидвижения банкнот не в одном ряду передающие тели 51 53 подаются на микроконтроллер 47 В антенны В2 і настраиваются со сдвигом по фазе, зависимости от качества и расположения защитчтобы ослабить влияние посторонних помех и ной полоски в документе поступающие на вход предотвратить емкостное взаимоналожение одной микроконтроллера 47 сигналы селективных усилипередающей антенны В2 і с одной из не коррестелей 46, 51 53 различаются по частоте и амплипондирующих приемных антенн В1 к (к = 1 п, тудной характеристике Благодаря этому возмож|к) Частоты сигналов от двух генераторов подна классификация документа микроконтроллером бираются таким образом, чтобы одна частота не 47 путем сравнения частот и/или сравнения поробыла кратной другой или была бы однократна их гового значения с заранее заданными и записанразности, чтобы предотвратить искажения сигнала ными в микроконтроллере 47 значениями Эти на приемных антеннах значения определяют путем ручного ввода, проПри проведении проверки происходит емкостграммирования и/или сравнения со значениями, ное взаимоналожение сигнала передающей анкоторые были параметрированы с уже классифитенны А2 с антенной А1 через защитную полоску цированным эталонным документом Микроконсо сплошной электропроводностью, тогда как сигтроллер 47 генерирует характерный для машины нал передающей антенны A3 связывается с присигнал, который подтверждает подлинность конемной антенной А1 не емкостной связью Краттролируемой банкноты Этот классифицирующий чайшее расстояние между передающей антенной сигнал микроконтроллера 47 передается на соотА2 и приемной антенной А1 меньше, чем самая ветствующие ему индикаторные элементы и/или длинная протяженность электропроводящей занаправляется для дальнейшей обработки на сощитной полоски в самом маленьком подлежащем ответствующий интерфейс обрабатывающей маконтролю документе Если ни в один из моментов шины Так же как разные валюты можно отличать времени проверки защитная полоска не оказывадруг от друга по различиям их защитных полосок ется в зоне взаимодействия передающей антенны или нитей, так выявляются и подделки, если они А2 и приемной антенны А1, то защитная полоска имеют скопированные защитные полоски или нинаходится в зоне взаимодействия передающей ти, или же их отрезки Благодаря компактной конантенны A3 и приемной антенны А1, так что осструкции всего контрольного устройства, особенно тальные функции выполняются аналогично вышеблагодаря объединенному узлу датчиков и деописанному случаю Тогда на приемной антенне шифрующей электроники, а также дополнительА1 оказывается сигнал, который через выпряминым мерам экранирования, обнаружились новые тель 45 и селективный усилитель 46 подает сигвозможности для ослабления помех, которые в нал на микроконтроллер 47, который осуществляпрактике имеют все возрастающее значение Разет классификацию подлинности путем сравнения мещение контрольного устройства в обрабатысигнала селективного усилителя 46 с сигналом, вающей машине осуществляется так, чтобы конзаписанным в микроконтроллере 47, например со тролирующая сенсорная аппаратура не влияла на специальным пороговым значением Если пороготрадиционную транспортировку денежных купюр вое значение оказывается превышенным, то микроконтроллер 47 классифицирует проверяемый Каким образом встраивается контрольное объект, как объект со сквозной электропроводяустройство по изобретению в традиционную обращей защитной полоской, значит для немецких батывающую машину, в виде примера показано на 20 19 44767 фиг 9 даваемых селективными усилителями 46, 51 53, и соответствующего параметрирования пороговых Для этого состоящая из передающих антенн значений дешифрующим микроконтроллером 47 А2, A3, В2 і и приемных антенн А1, В1 і контролиКалибровка микроконтроллера 47 осуществляется рующая сенсорная аппаратура 54 встраивается в вручную, с помощью программного управления направляющее приспособление 56 При этом конили путем контроля с помощью специальных катролирующая сенсорная аппаратура 54 располалибровочных документов, из которых становится гается тангенциально относительно направляюизвестной классификация подлинности При исщего аппарата 56 или же тангенциально и со пользовании последнего способа калибровочный сдвигом относительно ведущего валика 55 таким документ проверяется контрольным устройством образом, чтобы он дополнительно поддерживал по изобретению как описано выше Вместо сравсвою ведущую функцию в зоне контролирующей нения сигналов на выходах селективных усилитесенсорной аппаратуры 54 Поэтому подлежащая лей 46, 51 53 с имеющимися в микроконтроллере проверке банкнота попадает в зону действия дат47 сигналами, их заносят в микроконтроллер 47 в чиков без участия дополнительных прижимных качестве эталонных величин средств Контролирующая сенсорная аппаратура 54 располагается тангенциально относительно Другой вариант встраивания контролирующей имеющегося направляющего аппарата 56 таким сенсорной аппаратуры 54 известен из патентной образом, чтобы контролируемый защищенный от заявки ФРГ 195 18 229 4 Согласно этому изобреподделки документ, приводимый в движение ветению контролирующую сенсорную аппаратуру 54 дущими валками 55, продвигался мимо контролиможно например, расположить у конца дугообразрующей сенсорной аппаратуры 54 на заданном ного направляющего аппарата 56, как показано на расстоянии и с заданной скоростью Заданное фиг 10 Здесь также не требуются прижимные расстояние между ведущим валиком 55 и направприспособления для протягивания проверяемых ляющим аппаратом 56 или контролирующей сенобъектов с соблюдением заданного зазора и/или с сорной аппаратурой 54 можно регулировать с покасанием к контрольному устройству Эту возможмощью соответствующих крепежных средств, ность можно использовать, если не удается осуглавным образом отклоняющими винтами Параществить вышеописанное тангенциально смеметрирование пороговых значений и классификащенное встраивание контролирующей сенсорной ционных величин производится переключателями, аппаратуры 54 в дугообразную зону направляюне показанными на чертеже, или же соответстщего аппарата 56 Поскольку согласно изобретевующими программами микроконтроллера 47 нию отпадает необходимость в прижимных приТаким образом оператор для перехода к проверке способлениях, например таких как пружины, разных валют может изменять классификационприжимные ролики и т п , то и сам проверяемый ные величины простым переключением Практиобъект испытывает от контрольного устройства чески при отсутствии одного из сигналов, или при меньшую механическую нагрузку появлении не характерного для банкноты сигнала Способ по изобретению описан на основе конобрабатывающая машина останавливается, и кретных вариантов исполнения контролирующей подделка или непригодная для обращения купюра сенсорной аппаратуры и дешифрующей электроизымается ники в машине для счета денег Однако, следует отметить, что предполагаемое изобретение не Благодаря боковому удлинению антенного ограничивается подробностями описания в приустройства на всю ширину документа ослабляется мерах исполнения, так как в рамках формулы изовлияние качества бумаги, возраста, влажности и т бретения возможны изменения и отклонения Так, п на классификацию подлинности Сюда входит например, возможны самые разнообразные истакже возможность классификации например подполнения дешифрующей электроники, ориентиделок, подлинных банкнот и банкнот с высокой рующиеся на особый принцип действия селективстепенью износа Эта классификация производитного усилителя ся путем соответствующей дешифровки амплитудных и временных характеристик сигналов, вы 21 44767 22 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
