Система кріплення навісних вентильованих фасадів

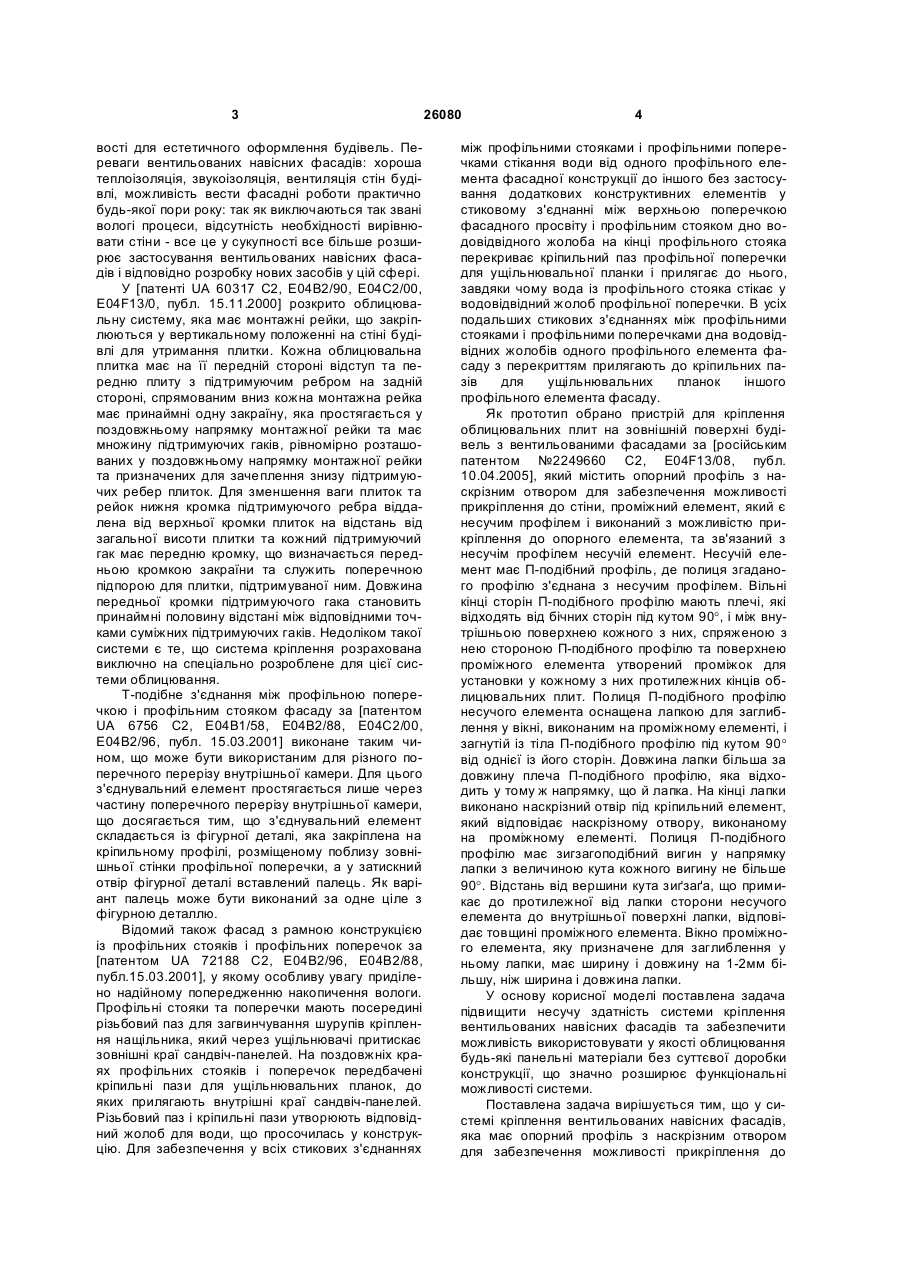

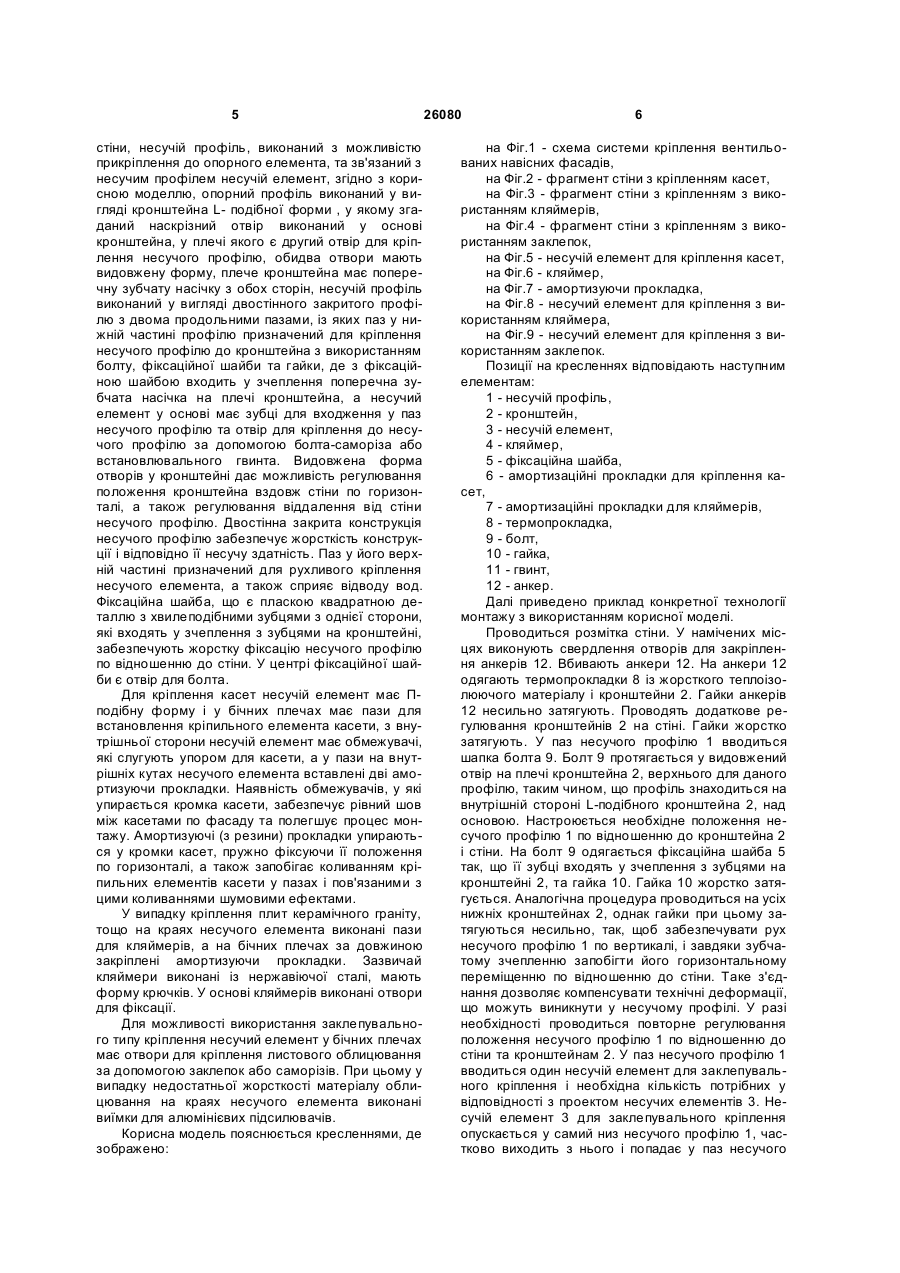

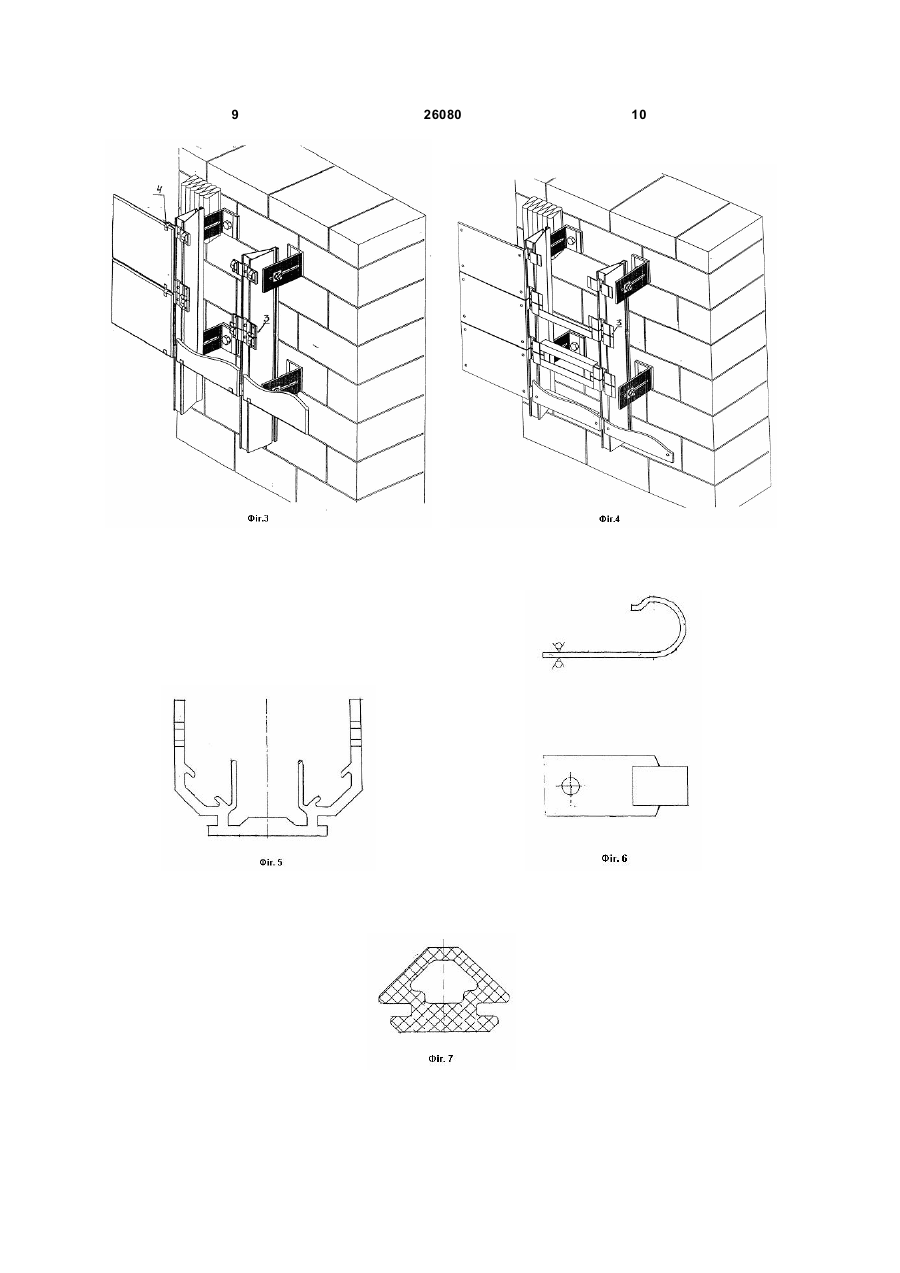

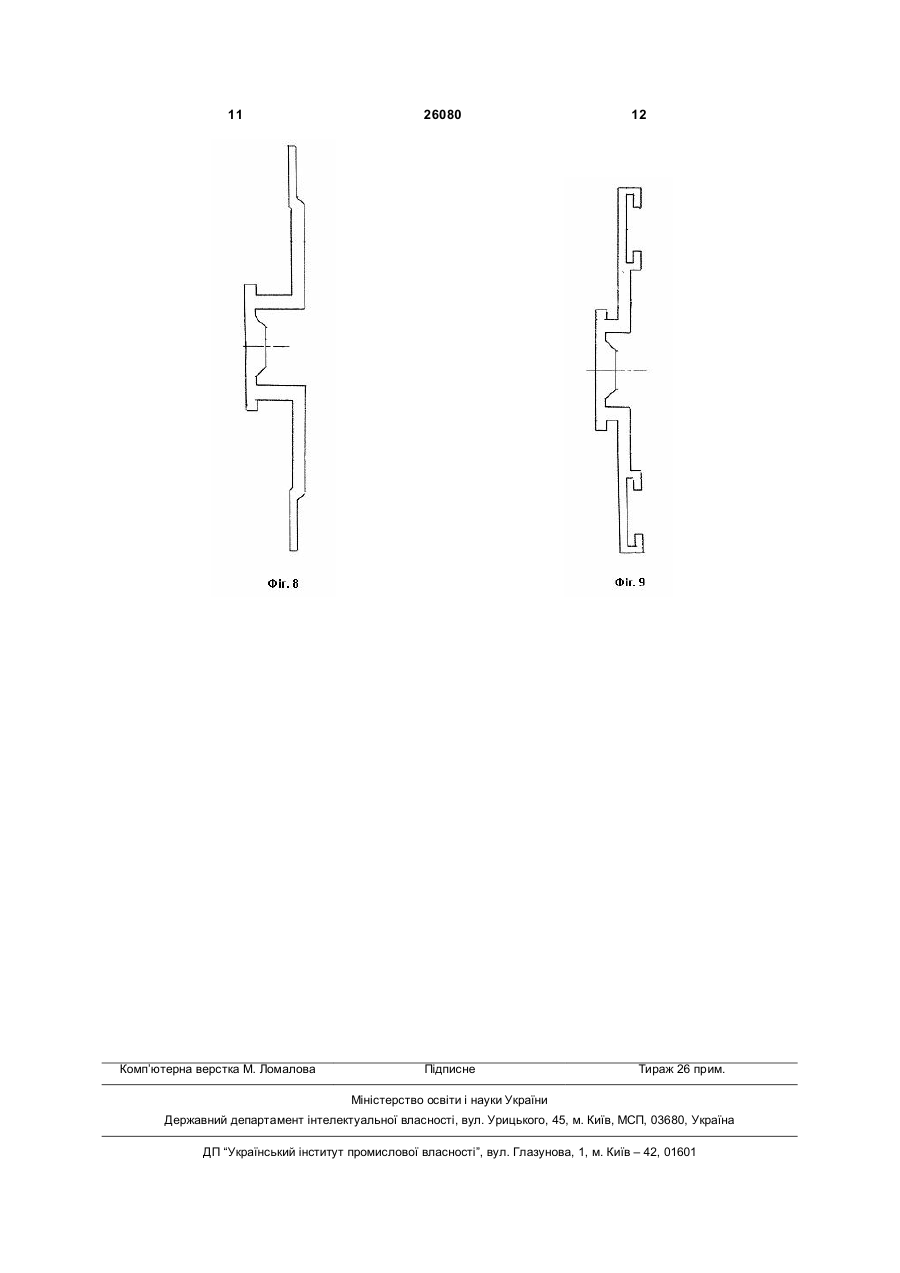

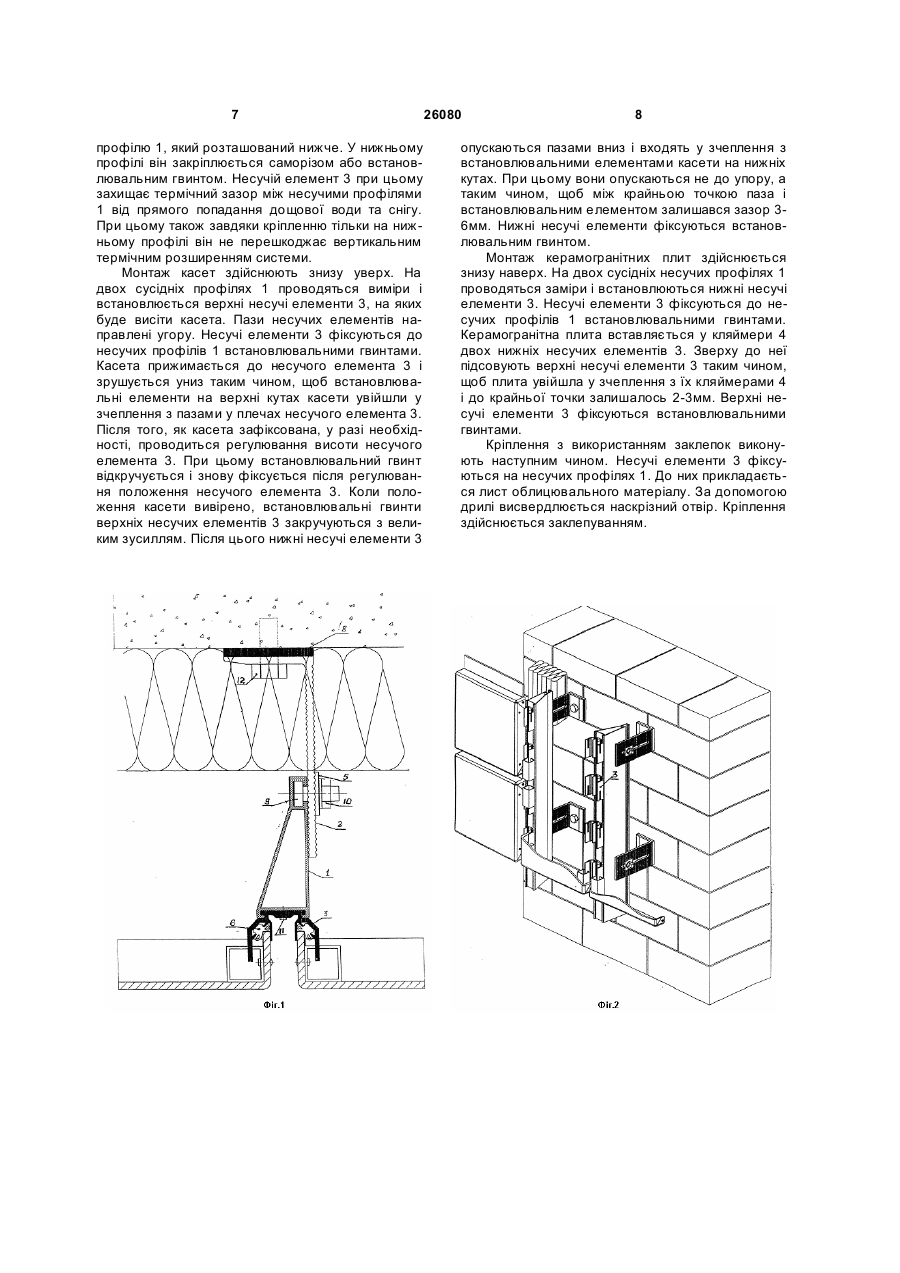

1. Система кріплення вентильованих навісних фасадів, яка має опорний профіль з наскрізним отвором для забезпечення можливості прикріплення до стіни, несучий профіль, виконаний з можливістю прикріплення до опорного елемента, та зв'язаний з несучим профілем несучий елемент, яка відрізняється тим, що опорний профіль виконаний у вигляді кронштейна L-подібної форми, у якому згаданий наскрізний отвір виконаний у основі кронштейна, у плечі якого є другий отвір для кріплення несучого профілю, обидва отвори мають видовжену форму, плече кронштейна має поперечну зубчату насічку з обох сторін, несучий профіль виконаний у вигляді двостінного закритого профілю з двома поздовжніми пазами, із яких паз у нижній частині профілю призначений для кріплення несучого профілю до кронштейна з використанням болта, фіксаційної шайби та гайки, де з фіксаційною шайбою входить у зчеплення поперечна зу U 2 (19) 1 3 вості для естетичного оформлення будівель. Переваги вентильованих навісних фасадів: хороша теплоізоляція, звукоізоляція, вентиляція стін будівлі, можливість вести фасадні роботи практично будь-якої пори року: так як виключаються так звані вологі процеси, відсутність необхідності вирівнювати стіни - все це у сукупності все більше розширює застосування вентильованих навісних фасадів і відповідно розробку нових засобів у цій сфері. У [патенті UA 60317 C2, E04B2/90, E04C2/00, E04F13/0, публ. 15.11.2000] розкрито облицювальну систему, яка має монтажні рейки, що закріплюються у вертикальному положенні на стіні будівлі для утримання плитки. Кожна облицювальна плитка має на її передній стороні відступ та передню плиту з підтримуючим ребром на задній стороні, спрямованим вниз кожна монтажна рейка має принаймні одну закраїну, яка простягається у поздовжньому напрямку монтажної рейки та має множину підтримуючих гаків, рівномірно розташованих у поздовжньому напрямку монтажної рейки та призначених для зачеплення знизу підтримуючих ребер плиток. Для зменшення ваги плиток та рейок нижня кромка підтримуючого ребра віддалена від верхньої кромки плиток на відстань від загальної висоти плитки та кожний підтримуючий гак має передню кромку, що визначається передньою кромкою закраїни та служить поперечною підпорою для плитки, підтримуваної ним. Довжина передньої кромки підтримуючого гака становить принаймні половину відстані між відповідними точками суміжних підтримуючих гаків. Недоліком такої системи є те, що система кріплення розрахована виключно на спеціально розроблене для цієї системи облицювання. Т-подібне з'єднання між профільною поперечкою і профільним стояком фасаду за [патентом UA 6756 C2, Е04В1/58, Е04В2/88, E04C2/00, Е04В2/96, публ. 15.03.2001] виконане таким чином, що може бути використаним для різного поперечного перерізу внутрішньої камери. Для цього з'єднувальний елемент простягається лише через частину поперечного перерізу внутрішньої камери, що досягається тим, що з'єднувальний елемент складається із фігурної деталі, яка закріплена на кріпильному профілі, розміщеному поблизу зовнішньої стінки профільної поперечки, а у затискний отвір фігурної деталі вставлений палець. Як варіант палець може бути виконаний за одне ціле з фігурною деталлю. Відомий також фасад з рамною конструкцією із профільних стояків і профільних поперечок за [патентом UA 72188 C2, Е04В2/96, Е04В2/88, публ.15.03.2001], у якому особливу увагу приділено надійному попередженню накопичення вологи. Профільні стояки та поперечки мають посередині різьбовий паз для загвинчування шурупів кріплення нащільника, який через ущільнювачі притискає зовнішні краї сандвіч-панелей. На поздовжніх краях профільних стояків і поперечок передбачені кріпильні пази для ущільнювальних планок, до яких прилягають внутрішні краї сандвіч-панелей. Різьбовий паз і кріпильні пази утворюють відповідний жолоб для води, що просочилась у конструкцію. Для забезпечення у всіх стикових з'єднаннях 26080 4 між профільними стояками і профільними поперечками cтікання води від одного профільного елемента фасадної конструкції до іншого без застосування додаткових конструктивних елементів у стиковому з'єднанні між верхньою поперечкою фасадного просвіту і профільним стояком дно водовідвідного жолоба на кінці профільного стояка перекриває кріпильний паз профільної поперечки для ущільнювальної планки і прилягає до нього, завдяки чому вода із профільного стояка стікає у водовідвідний жолоб профільної поперечки. В усіх подальших стикових з'єднаннях між профільними стояками і профільними поперечками дна водовідвідних жолобів одного профільного елемента фасаду з перекриттям прилягають до кріпильних пазів для ущільнювальних планок іншого профільного елемента фасаду. Як прототип обрано пристрій для кріплення облицювальних плит на зовнішній поверхні будівель з вентильованими фасадами за [російським патентом №2249660 С2, E04F13/08, публ. 10.04.2005], який містить опорний профіль з наскрізним отвором для забезпечення можливості прикріплення до стіни, проміжний елемент, який є несучим профілем і виконаний з можливістю прикріплення до опорного елемента, та зв'язаний з несучім профілем несучій елемент. Несучій елемент має П-подібний профіль, де полиця згаданого профілю з'єднана з несучим профілем. Вільні кінці сторін П-подібного профілю мають плечі, які відходять від бічних сторін під кутом 90°, і між внутрішньою поверхнею кожного з них, спряженою з нею стороною П-подібного профілю та поверхнею проміжного елемента утворений проміжок для установки у кожному з них протилежних кінців облицювальних плит. Полиця П-подібного профілю несучого елемента оснащена лапкою для заглиблення у вікні, виконаним на проміжному елементі, і загнутій із тіла П-подібного профілю під кутом 90° від однієї із його сторін. Довжина лапки більша за довжину плеча П-подібного профілю, яка відходить у тому ж напрямку, що й лапка. На кінці лапки виконано наскрізний отвір під кріпильний елемент, який відповідає наскрізному отвору, виконаному на проміжному елементі. Полиця П-подібного профілю має зигзагоподібний вигин у напрямку лапки з величиною кута кожного вигину не більше 90°. Відстань від вершини кута зиґзаґа, що примикає до протилежної від лапки сторони несучого елемента до внутрішньої поверхні лапки, відповідає товщині проміжного елемента. Вікно проміжного елемента, яку призначене для заглиблення у ньому лапки, має ширину і довжину на 1-2мм більшу, ніж ширина і довжина лапки. У основу корисної моделі поставлена задача підвищити несучу здатність системи кріплення вентильованих навісних фасадів та забезпечити можливість використовувати у якості облицювання будь-які панельні матеріали без суттєвої доробки конструкції, що значно розширює функціональні можливості системи. Поставлена задача вирішується тим, що у системі кріплення вентильованих навісних фасадів, яка має опорний профіль з наскрізним отвором для забезпечення можливості прикріплення до 5 стіни, несучій профіль, виконаний з можливістю прикріплення до опорного елемента, та зв'язаний з несучим профілем несучій елемент, згідно з корисною моделлю, опорний профіль виконаний у вигляді кронштейна L- подібної форми , у якому згаданий наскрізний отвір виконаний у основі кронштейна, у плечі якого є другий отвір для кріплення несучого профілю, обидва отвори мають видовжену форму, плече кронштейна має поперечну зубчату насічку з обох сторін, несучій профіль виконаний у вигляді двостінного закритого профілю з двома продольними пазами, із яких паз у нижній частині профілю призначений для кріплення несучого профілю до кронштейна з використанням болту, фіксаційної шайби та гайки, де з фіксаційною шайбою входить у зчеплення поперечна зубчата насічка на плечі кронштейна, а несучий елемент у основі має зубці для входження у паз несучого профілю та отвір для кріплення до несучого профілю за допомогою болта-саморіза або встановлювального гвинта. Видовжена форма отворів у кронштейні дає можливість регулювання положення кронштейна вздовж стіни по горизонталі, а також регулювання віддалення від стіни несучого профілю. Двостінна закрита конструкція несучого профілю забезпечує жорсткість конструкції і відповідно її несучу здатність. Паз у його верхній частині призначений для рухливого кріплення несучого елемента, а також сприяє відводу вод. Фіксаційна шайба, що є пласкою квадратною деталлю з хвилеподібними зубцями з однієї сторони, які входять у зчеплення з зубцями на кронштейні, забезпечують жорстку фіксацію несучого профілю по відношенню до стіни. У центрі фіксаційної шайби є отвір для болта. Для кріплення касет несучій елемент має Пподібну форму і у бічних плечах має пази для встановлення кріпильного елемента касети, з внутрішньої сторони несучій елемент має обмежувачі, які слугують упором для касети, а у пази на внутрішніх кутах несучого елемента вставлені дві амортизуючи прокладки. Наявність обмежувачів, у які упирається кромка касети, забезпечує рівний шов між касетами по фасаду та полегшує процес монтажу. Амортизуючі (з резини) прокладки упираються у кромки касет, пружно фіксуючи її положення по горизонталі, а також запобігає коливанням кріпильних елементів касети у пазах і пов'язаними з цими коливаннями шумовими ефектами. У випадку кріплення плит керамічного граніту, тощо на краях несучого елемента виконані пази для кляймерів, а на бічних плечах за довжиною закріплені амортизуючи прокладки. Зазвичай кляймери виконані із нержавіючої сталі, мають форму крючків. У основі кляймерів виконані отвори для фіксації. Для можливості використання заклепувального типу кріплення несучий елемент у бічних плечах має отвори для кріплення листового облицювання за допомогою заклепок або саморізів. При цьому у випадку недостатньої жорсткості матеріалу облицювання на краях несучого елемента виконані виїмки для алюмінієвих підсилювачів. Корисна модель пояснюється кресленнями, де зображено: 26080 6 на Фіг.1 - схема системи кріплення вентильованих навісних фасадів, на Фіг.2 - фрагмент стіни з кріпленням касет, на Фіг.3 - фрагмент стіни з кріпленням з використанням кляймерів, на Фіг.4 - фрагмент стіни з кріпленням з використанням заклепок, на Фіг.5 - несучій елемент для кріплення касет, на Фіг.6 - кляймер, на Фіг.7 - амортизуючи прокладка, на Фіг.8 - несучий елемент для кріплення з використанням кляймера, на Фіг.9 - несучий елемент для кріплення з використанням заклепок. Позиції на кресленнях відповідають наступним елементам: 1 - несучій профіль, 2 - кронштейн, 3 - несучій елемент, 4 - кляймер, 5 - фіксаційна шайба, 6 - амортизаційні прокладки для кріплення касет, 7 - амортизаційні прокладки для кляймерів, 8 - термопрокладка, 9 - болт, 10 - гайка, 11 - гвинт, 12 - анкер. Далі приведено приклад конкретної технології монтажу з використанням корисної моделі. Проводиться розмітка стіни. У намічених місцях виконують свердлення отворів для закріплення анкерів 12. Вбивають анкери 12. На анкери 12 одягають термопрокладки 8 із жорсткого теплоізолюючого матеріалу і кронштейни 2. Гайки анкерів 12 несильно затягують. Проводять додаткове регулювання кронштейнів 2 на стіні. Гайки жорстко затягують. У паз несучого профілю 1 вводиться шапка болта 9. Болт 9 протягається у видовжений отвір на плечі кронштейна 2, верхнього для даного профілю, таким чином, що профіль знаходиться на внутрішній стороні L-подібного кронштейна 2, над основою. Настроюється необхідне положення несучого профілю 1 по відношенню до кронштейна 2 і стіни. На болт 9 одягається фіксаційна шайба 5 так, що її зубці входять у зчеплення з зубцями на кронштейні 2, та гайка 10. Гайка 10 жорстко затягується. Аналогічна процедура проводиться на усіх нижніх кронштейнах 2, однак гайки при цьому затягуються несильно, так, щоб забезпечувати рух несучого профілю 1 по вертикалі, і завдяки зубчатому зчепленню запобігти його горизонтальному переміщенню по відношенню до стіни. Таке з'єднання дозволяє компенсувати технічні деформації, що можуть виникнути у несучому профілі. У разі необхідності проводиться повторне регулювання положення несучого профілю 1 по відношенню до стіни та кронштейнам 2. У паз несучого профілю 1 вводиться один несучій елемент для заклепувального кріплення і необхідна кількість потрібних у відповідності з проектом несучих елементів 3. Несучій елемент 3 для заклепувального кріплення опускається у самий низ несучого профілю 1, частково виходить з нього і попадає у паз несучого 7 профілю 1, який розташований нижче. У нижньому профілі він закріплюється саморізом або встановлювальним гвинтом. Несучій елемент 3 при цьому захищає термічний зазор між несучими профілями 1 від прямого попадання дощової води та снігу. При цьому також завдяки кріпленню тільки на нижньому профілі він не перешкоджає вертикальним термічним розширенням системи. Монтаж касет здійснюють знизу уверх. На двох сусідніх профілях 1 проводяться виміри і встановлюється верхні несучі елементи 3, на яких буде висіти касета. Пази несучих елементів направлені угору. Несучі елементи 3 фіксуються до несучих профілів 1 встановлювальними гвинтами. Касета прижимається до несучого елемента 3 і зрушується униз таким чином, щоб встановлювальні елементи на верхні кутах касети увійшли у зчеплення з пазами у плечах несучого елемента 3. Після того, як касета зафіксована, у разі необхідності, проводиться регулювання висоти несучого елемента 3. При цьому встановлювальний гвинт відкручується і знову фіксується після регулювання положення несучого елемента 3. Коли положення касети вивірено, встановлювальні гвинти верхніх несучих елементів 3 закручуються з великим зусиллям. Після цього нижні несучі елементи 3 26080 8 опускаються пазами вниз і входять у зчеплення з встановлювальними елементами касети на нижніх кутах. При цьому вони опускаються не до упору, а таким чином, щоб між крайньою точкою паза і встановлювальним елементом залишався зазор 36мм. Нижні несучі елементи фіксуються встановлювальним гвинтом. Монтаж керамогранітних плит здійснюється знизу наверх. На двох сусідніх несучих профілях 1 проводяться заміри і встановлюються нижні несучі елементи 3. Несучі елементи 3 фіксуються до несучих профілів 1 встановлювальними гвинтами. Керамогранітна плита вставляється у кляймери 4 двох нижніх несучих елементів 3. Зверху до неї підсовують верхні несучі елементи 3 таким чином, щоб плита увійшла у зчеплення з їх кляймерами 4 і до крайньої точки залишалось 2-3мм. Верхні несучі елементи 3 фіксуються встановлювальними гвинтами. Кріплення з використанням заклепок виконують наступним чином. Несучі елементи 3 фіксуються на несучих профілях 1. До них прикладається лист облицювального матеріалу. За допомогою дрилі висвердлюється наскрізний отвір. Кріплення здійснюється заклепуванням. 9 26080 10 11 Комп’ютерна верстка М. Ломалова 26080 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
