Спосіб і пристрій для навивання спіральнонавивної труби (варіанти)

1. Спосіб навивання спіральнонавивної труби з стрічки, яка має з'єднуючі елементи, розташовані поперек стрічки через інтервал і пристосовані зчіплюватись один з одним, коли стрічку навивають по спіралі і суміжні частини кромки взаємно перекриваються, який включає операції:

подачу стрічки у, по суті, напрямку осі труби, що підлягає навиванню,

проведення стрічки між щонайменше двома спрямовуючими роликами, розташованими усередині зазначеної спіралі,

спрямовування стрічки навколо і назовні сукупності напрямних роликів, розташованих через окружний інтервал для утворення напрямної, що дає змогу стрічці просуватись спірально, і

скріплення зчіплюванням суміжних частин кромки стрічки лише силами, що діють на стрічку при її просуванні, і реактивною силою, що утворюється напруженнями у суміжному витку або суміжних витках стрічки.

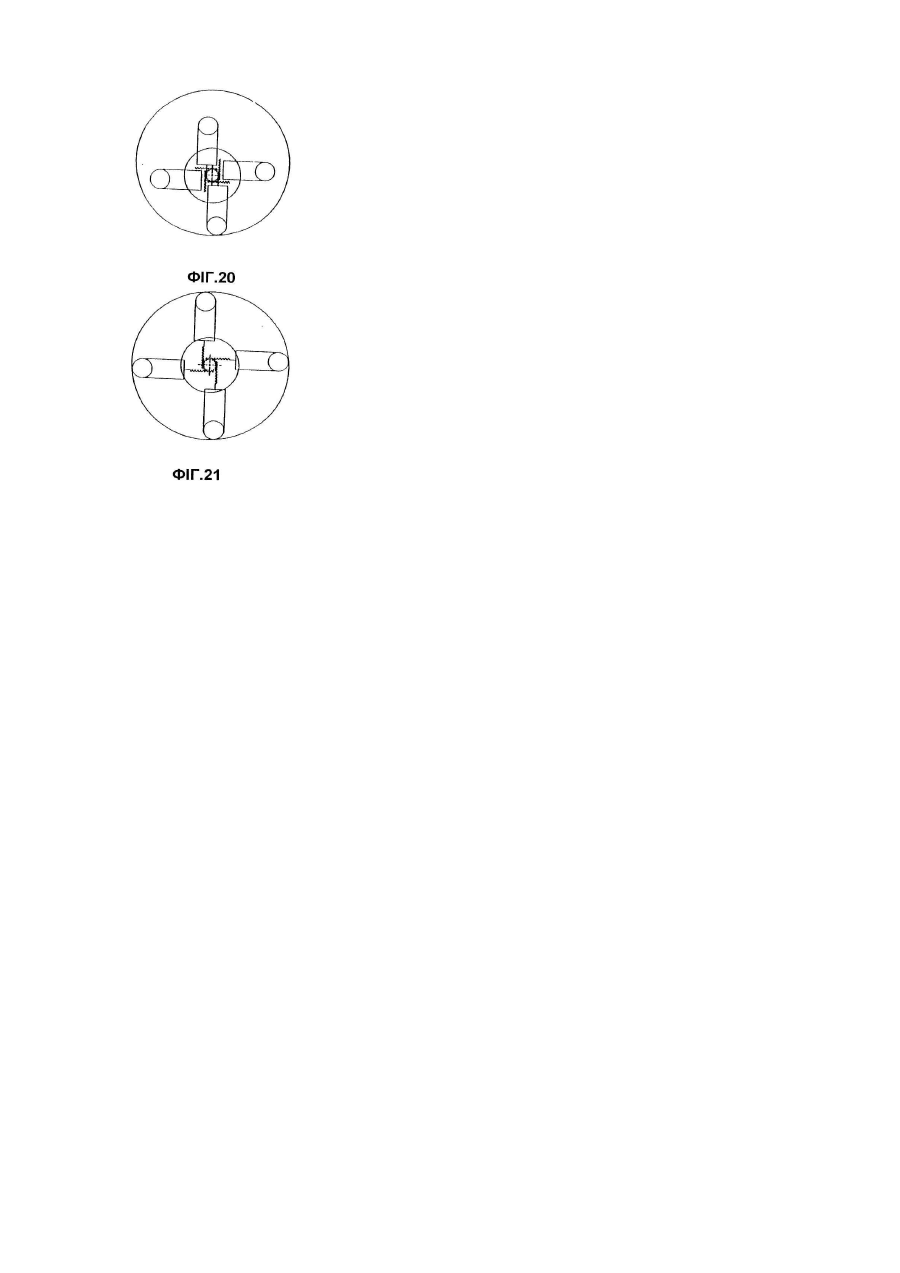

2. Спосіб за п. 1, у якому  передбачене коригування радіальних положень напрямних роликів під час навивання для зміни довжини окружності спіральної труби при навиванні.

3. Спосіб за п. 2, у якому коригування радіальних положень напрямних роликів здійснюється узгоджено.

4. Спосіб за п. 2 або п. 3, у якому процес навивання передбачає коригування кутів осей напрямних роликів відносно повздовжньої осі труби, яку навивають, для зміни кута спіралі навивання.

5. Спосіб за п. 4, у якому коригування радіальних положень і кутів осей напрямних роликів здійснюють синхронізовано і таким чином, що при висуванні роликів ці кути зменшуються і цим зменшують кут спіралі навивання.

6. Машина для навивання спіральнонавивної труби з стрічки, що має комплементарні з'єднуючі елементи, розташовані уздовж частин протилежних кромок і пристосовані зчіплюватись між собою у процесі спірального навивання труби, яка включає:

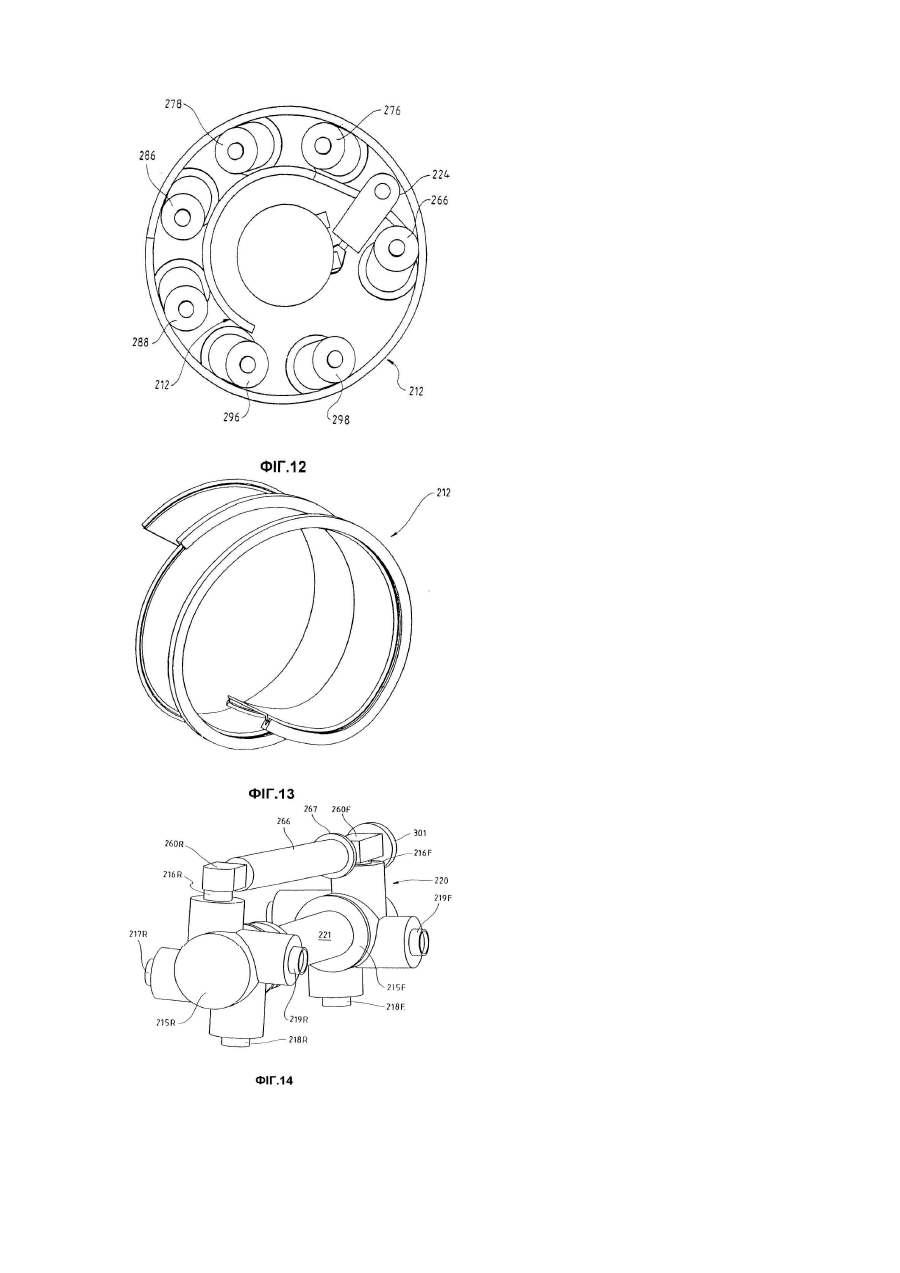

раму, що має щонайменше три напрямні ролики, розташовані через окружний інтервал і призначені упиратись у внутрішній периметр труби, утворюючи напрямний засіб, який дає змогу стрічці просуватись спірально, як її спрямовує машина при роботі,

привідний роликовий засіб подачі стрічки, встановлений на рамі і призначений для проведення стрічки спірально навколо і назовні сукупності напрямних роликів і для забезпечення зчеплення суміжних частин кромок суміжних витків стрічки, і

привідний засіб, встановлений у рамі і призначений для приведення у дію привідного роликового засобу подачі стрічки,

яка відрізняється тим, що привідний роликовий засіб подачі стрічки знаходиться цілком усередині спіралі і здійснює зчеплення без засобів підтримки, що спираються на зовнішній периметр труби у процесі навивання.

7. Машина за п. 6, яка відрізняється тим, що рама має перший засіб коригування для зміни радіального положення напрямних роликів.

8. Машина за п. 7, яка відрізняється тим, що рама додатково має другий засіб коригування для зміни кутів осей напрямних роликів відносно повздовжньої осі машини.

9. Машина за п. 7 або п. 8, яка відрізняється тим, що перший засіб коригування включає гідравлічні виконавчі органи, встановлені таким чином, що вони прикладають до кожного з роликів, по суті, однакову силу.

10. Машина за п. 7 або п. 8, яка відрізняється тим, що зазначені гідравлічні виконавчі органи встановлені таким чином, що вони забезпечують незалежний контроль прикладання сили до кожного з роликів.

11. Машина за п. 6, яка відрізняється тим, що рама додатково має засоби коригування радіальних положень напрямних роликів і кутів осей напрямних роликів відносно повздовжньої осі машини.

12. Машина за п. 11, яка відрізняється тим, що засоби коригування коригують радіальні положення напрямних роликів і кути осей напрямних роликів узгоджено.

13. Машина за п. 12, яка відрізняється тим, що засоби коригування коригують радіальні положення і кути осей напрямних роликів синхронізовано і таким чином, що при висуванні роликів ці кути зменшуються і цим зменшують кут спіралі навивання.

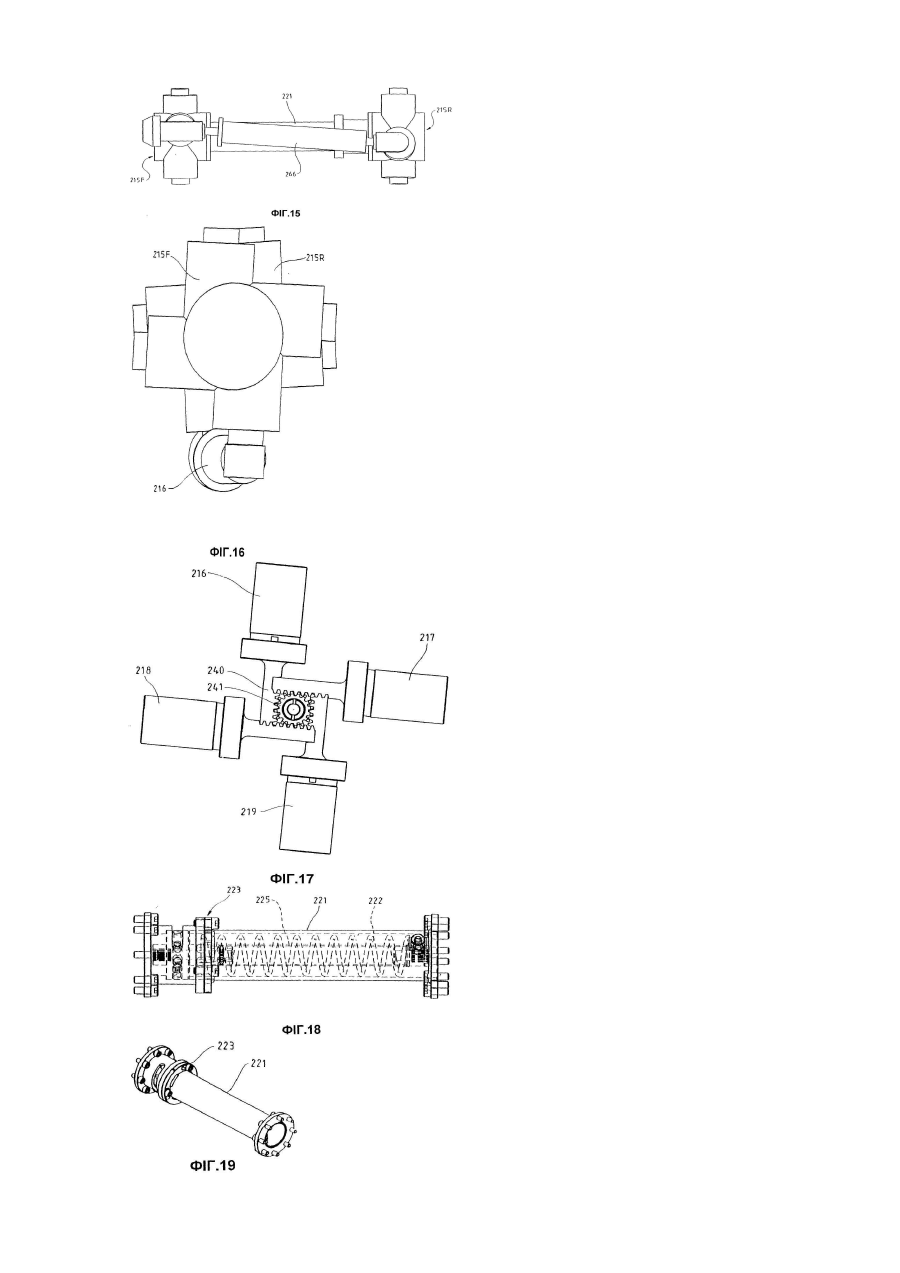

14. Машина за п. 13, яка відрізняється тим, що зазначені засоби коригування включають першу і другу групи розташованих з повздовжнім інтервалом висунутих назовні плечей, на які діють гідравлічні виконавчі органи, а кожний з напрямних роликів з можливістю обертання утримується на двох його кінцях двома з зазначених плечей, по одному з кожної з груп, причому плечі кожної з зазначених груп механічно з'єднані і тому висуваються узгоджено.

15. Машина для навивання спірально навивних труб з стрічки, що має комплементарні з'єднуючі елементи, розташовані уздовж частин протилежних кромок і пристосовані зчіплюватись між собою у процесі спірального навивання труби, яка включає:

раму, що має щонайменше три напрямні ролики, розташовані через окружний інтервал і призначені упиратись у внутрішній периметр труби, утворюючи напрямний засіб, який дає змогу стрічці просуватись спірально, як її спрямовує машина при роботі,

привідний роликовий засіб подачі стрічки, встановлений на рамі і призначений для проведення стрічки спірально навколо і назовні сукупності напрямних роликів і для забезпечення зчеплення суміжних частин кромок суміжних витків стрічки, і

привідний засіб, розташований цілком усередині спіралі і встановлений у рамі для приведення у дію привідного роликового засобу подачі стрічки, і

засоби коригування для зміни радіального положення напрямних роликів і кутів осей напрямних роликів відносно повздовжньої осі машини.

16. Машина за п. 15, у якій засоби коригування коригують радіальні положення напрямних роликів і кути осей напрямних роликів узгоджено.

17. Машина за п. 16, у якій засоби коригування коригують радіальні положення і кути осей напрямних роликів синхронізовано і таким чином, що при висуванні роликів ці кути зменшуються і цим зменшують кут спіралі навивання.

18. Машина за п. 16, у якій зазначені засоби коригування включають першу і другу групи розташованих з повздовжнім інтервалом висунутих назовні плечей, на які діють гідравлічні виконавчі органи, а кожний з напрямних роликів з можливістю обертання утримується на двох його кінцях двома з зазначених плечей, по одному з кожної з груп, причому плечі кожної з зазначених груп механічно з'єднані і тому висуваються узгоджено.

19. Машина за будь-яким з пп. 6-18, яка є самохідною, причому зазначена рама обертається навколо осі, що збігається з віссю труби, яку навивають, і пересувається аксіально у процесі навивання труби.
