Пристрій для неперервного навивання профільних гвинтових спіралей

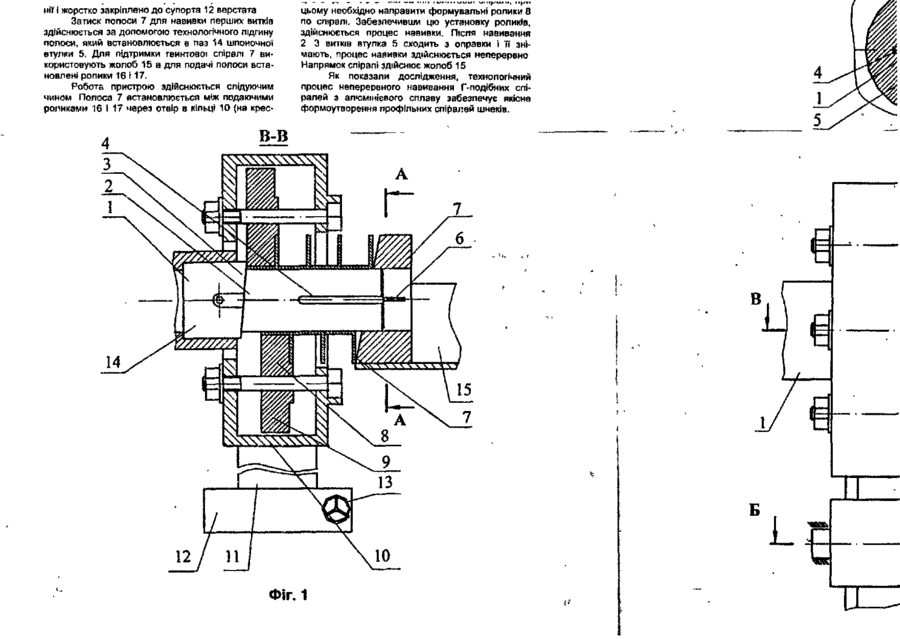

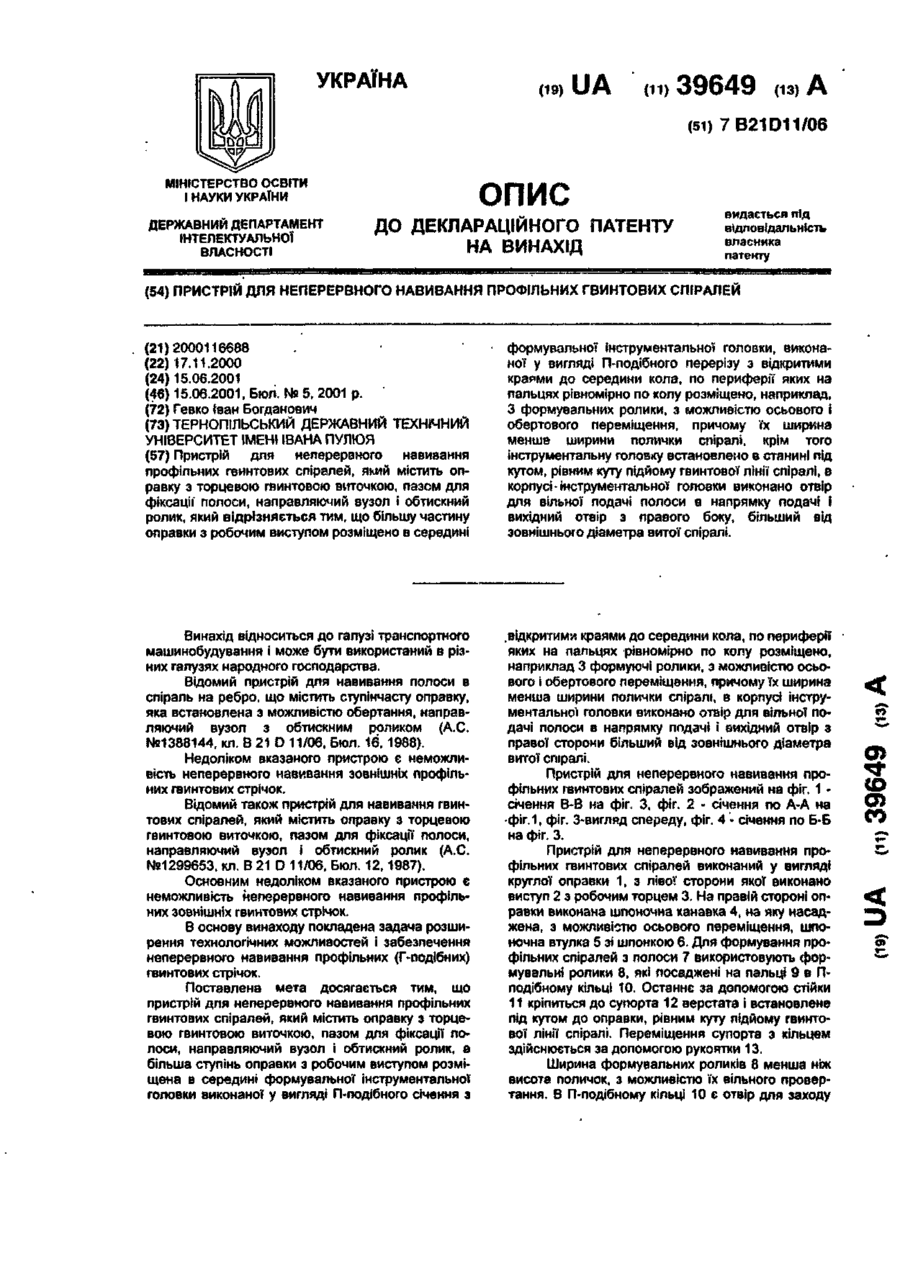

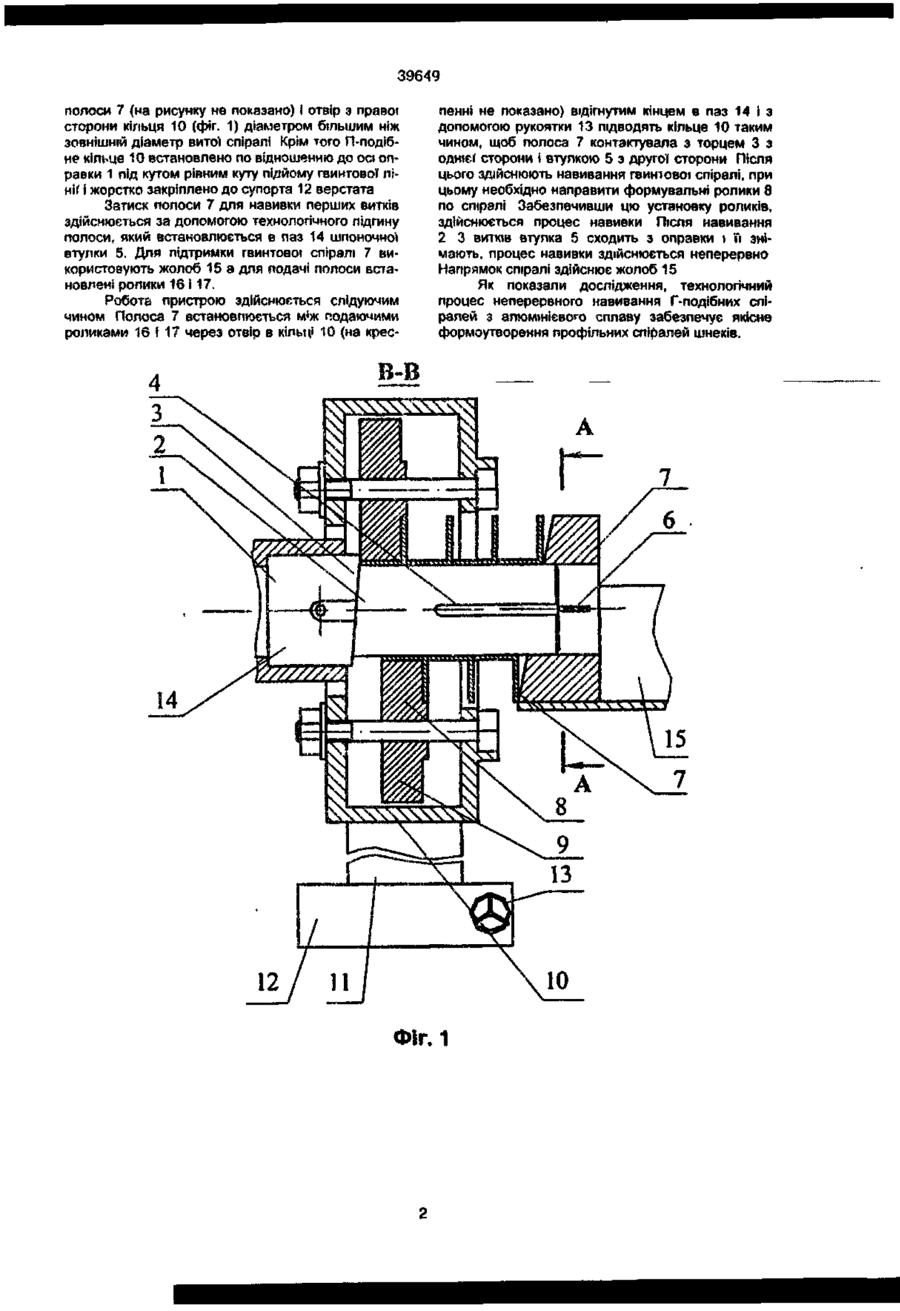

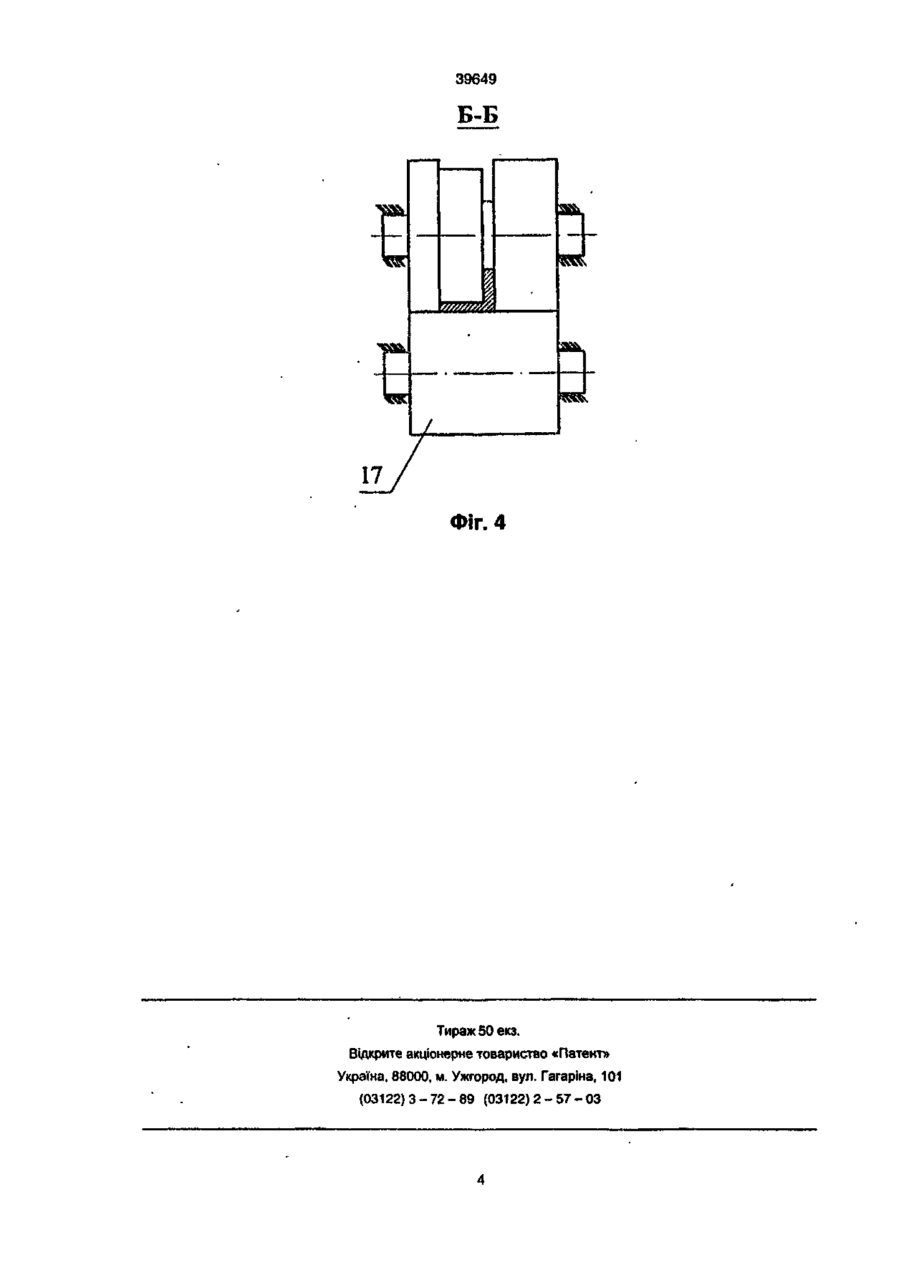

МІНІСТЕРСТВО ОСВІТИ I НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ НЕПЕРЕРВНОГО НАВИВАННЯ ПРОФІЛЬНИХ ГВИНТОВИХ СПІРАЛЕЙ авь. тво «Патент» (21)2000116688 (22)17.11.2000 (24)15.06.2001 (46) 15.06.2001, Бюл. № 5, 2001 р. * (72) Гевко (ван Богданович (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ (57) Пристрій для неперервного навивання профільних гвинтових спіралей, який містить оправку з торцевою гвинтовою виточкою, пазом для фіксації полоси, направляючий вузол і обтискний ролик, який відрізняється тим, що більшу частину оправки з робочим виступом розміщено в середині формувальної інструментальної головки, виконаної у вигляді П-подІбного перерізу з відкритими краями до середини копа, по периферії яких на пальцях рівномірно по колу розміщено, наприклад, З формувальних ролики, з можливістю осьового і обертового переміщення, причому їх ширина менше ширини полички спіралі, крім того інструментальну головку встановлено в станині під кутом, рівним куту підйому гвинтової пінії спіралі, в корпусі-інструментальної головки виконано отвір для вільної подачі полоси в напрямку подачі і вихідний отвір з правого боку, більший від зовнішнього діаметра витої спіралі. Винахід відноситься до галузі транспортного машинобудування І може бути використаний в різних галузях народного господарства. відомий пристрій для навивання полоси в спіраль на ребро, що містить ступінчасту оправку, яка встановлена з можливістю обертання, направляючий вузол з обтискним роликом (А.С. №1388144, кл. В 21 D 11/06, Бюл. 16, 1988). Недоліком вказаного пристрою є неможливість неперервного навивання зовнішніх профільних гвинтових стрічок. Відомий також пристрій для навивання гвинтових спіралей, який містить оправку з торцевою гвинтовою виточкою, пазом для фіксації полоси, направляючий вузол і обтискний ролик (А.С. №1299653, кл. В 21 D 11/06, Бюл. 12, 1987) Основним недоліком вказаного пристрою с неможливість неперервного навивання профільних зовнішніх гвинтових стрічок. В основу винаходу покладена задача розширення технологічних можливостей і забезпечення неперервного навивання профільних (Г-подібних) гвинтових стрічок. Поставлена мета досягається тим, що пристрій для неперервного навивання профільних гвинтових спіралей, який містить оправку з торцевою гвинтовою виточкою, пазом для фіксації полоси, направляючий вузол і обтискний ролик, а ,відкритими краями до середини кола, по периферії яких на пальцях рівномірно по копу розміщено, наприклад 3 формуючі ролики, з можливістю осьового і обертового переміщення, причому їх ширина менша ширини полички спіралі, в корпусі інструментальної головки виконано отвір для вільної подачі полоси в напрямку подачі і вихідний отвір з правої сторони більший від зовнішнього діаметра витої спіралі. Пристрій для неперервного навивання профільних гвинтових спіралей зображений на фіг. 1 • січення В-В на фіг. З, фіг. 2 ' січення no A-A на фіг. 1, фіг. 3-вигляд спереду, фіг. 4 - січення по Б-Б на фіг. 3. Пристрій для неперервного навивання профільних гвинтових спіралей виконаний у вигляді круглої оправки 1, з лівої сторони якої виконано виступ 2 з робочим торцем 3. На правій стороні оправки виконана шпоночна канавка 4, на яку насаджена, з можливістю осьового переміщення, шпоночна втулка 5 зі шпонкою 6. Для формування профільних спіралей з полоси 7 використовують формувальні ролики 8, які посаджені на пальці 9 в Пподібному кіпьці 10. Останнє за допомогою стійки 11 кріпиться до супорта 12 верстата і встановлене під кутом до оправки, рівним куту підйому гвинтової лінії спіралі. Переміщення супорта з кільцем здійснюється за допомогою рукоятки 13. Шиоина Фопмувальних РОЛИКІВ 8 менша ніж більша СТУПІНЬ оправки з робочим ВИСТУПОМ РОЗМІ нії і жорстко закріплено до супорта 12 верстата Затиск полоси 7 для навивки перших витків здійснюється за допомогою технологічного підгину полоси, який встановлюється в паз 14 шпоночної втулки 5. Для підтримки гвинтової спіралі 7 використовують жолоб 1 5 а для подачі полоси встановлені ропики 16 і 17. Робота пристрою здійснюється слідуючим чином Полоса 7 встановлюється між подаючими роликами 16 І 17 через отвір в кільці 10 (на крес цьому необхідно направити формувальні ролики 8 по спіралі. Забезпечивши цю установку роликів, здійснюється процес навивки. Після навивання 2 3 витків втупка 5 сходить з оправки і її знімають, процес навивки здійснюється неперервно Напрямок спіралі здійснює жолоб 15 Як показали дослідження, технологічний процес неперервного навивання Г-подібних спіралей з алюмінієвого сплаву забезпечує якісне формоутворення профільних спіралей шнеків. Фіг. 1 УКРАЇНА (19) UA (и) 39649 (із) А (51) 7B21D11/06 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54) ПРИСТРІЙ ДЛЯ НЕПЕРЕРВНОГО НАВИВАННЯ ПРОФІЛЬНИХ ГВИНТОВИХ СПІРАЛЕЙ (21)2000116688 (22)17.11.2000 (24) 15.06.2001 (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Гевко Іван Богданович (73) ТЕРНОПІЛЬСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ІВАНА ПУЛЮЯ (57) Пристрій для неперервного навивання профільних гвинтових спіралей, який містить оправку з торцевою гвинтовою виточкою, пазом для фіксації' полоси, направляючий вузол і обтискний ролик, який відрізняється тим, що більшу частину оправки з робочим виступом розміщено в середині формувальної інструментальної головки, виконаної у вигляді П-подібного перерізу з відкритими краями до середини кола, по периферії яких на пальцях рівномірно по колу розміщено, наприклад, З формувальних ролики, з можливістю осьового І обертового переміщення, причому їх ширина менше ширини полички спіралі, крім того інструментальну головку встановлено в станині під кутом, рівним куту підйому гвинтової лінії спіралі, в корпусі інструментальної головки виконано отвір для вільної подачі полоси в напрямку подачі і вихідний отвір з правого боку, більший від зовнішнього діаметра витої спіралі. Винахід відноситься до галузі транспортного машинобудування і може бути використаний в різних галузях народного господарства. Відомий пристрій для навивання полоси в спіраль на ребро, що містить ступінчасту оправку, яка встановлена з можливістю обертання, направляючий вузол з обтискним роликом (А.С. №1388144, кл. В 21 D 11/06, Бюл. 16, 1988). Недоліком вказаного пристрою є неможливість неперервного навивання зовнішніх профільних гвинтових стрічок. Відомий також пристрій для навивання гвинтових спіралей, який містить оправку з торцевою гвинтовою виточкою, пазом для фіксації полоси, направляючий вузол і обтискний ролик (А.С. №1299653, кл. В 21 D 11/06, Бюл. 12,1987). Основним недоліком вказаного пристрою є неможливість неперервного навивання профільних зовнішніх гвинтових стрічок. В основу винаходу покладена задача розширення технологічних можливостей і забезпечення неперервного навивання профільних (Г-подібних) гвинтових стрічок. Поставлена мета досягається тим, що пристрій для неперервного навивання профільних гвинтових спіралей, який містить оправку з торцевою гвинтовою виточкою, пазом для фіксації полоси, направляючий вузол і обтискний ролик, а більша ступінь оправки з робочим виступом розміщена в середині формувальної інструментальної головки виконаної у вигляді П-подібного січення з .відкритими краями до середини кола, по периферії яких ка пальцях рівномірно по колу розміщено, наприклад 3 формуючі ролики, з можливістю осьового і обертового переміщення, причому їх ширина менша ширини полички спіралі, в корпусі інструментально) головки виконано отвір для вільної подачі полоси в напрямку подачі і вихідний отвір з правої сторони більший від зовнішнього діаметра витої спіралі. Пристрій для неперервного навивання профільних гвинтових спіралей зображений на фіг. 1 • січення В-В на фіг, 3, фіг. 2 - січення по А-А на •фіг.1, фіг. 3-вигляд спереду, фіг. 4 - січення по Б-Б на фіг. 3. Пристрій для неперервного навивання профільних гвинтових спіралей виконаний у вигляді круглої оправки 1, з лівої сторони якої виконано виступ 2 з робочим торцем 3. На правій стороні оправки виконана шпоночна канавка 4, на яку насаджена, з можливістю осьового переміщення, шпоночна втулка 5 зі шпонкою 6. Для формування профільних спіралей з полоси 7 використовують формувальні ролики 8, які посаджені на пальці 9 в Пподібному кільці 10. Останнє за допомогою стійки 11 кріпиться до супорта 12 верстата і встановлене під кутом до оправки, рівним куту підйому гвинтової лінії спіралі. Переміщення супорта з кільцем здійснюється за допомогою рукоятки 13. Ширина формувальних роликів 8 менша ніж висота поличок, з можливістю їх вільного провертання. В П-подібному кільці 10 є отвір для заходу Ф ш СП со о> 39649 полоси 7 (на рисунку не показано) і отвір з правої сторони кільця 10 (фіг. 1) діаметром більшим ніж зовнішній діаметр витої спіралі Крім того П-подібне кільце 10 встановлено по відношенню до осі опраеки 1 під кутом рівним куту підйому гвинтової лінії і жорстко закріплено до супорта 12 верстата Затиск полоси 7 для навивки перших витків здійснюється за допомогою технологічного підгину полоси, який встановлюється в паз 14 шпоночної втулки 5. Для підтримки гвинтової спіралі 7 використовують жолоб 15 а для подачі полоси встановлені ролики 16 і 17. Робота пристрою здійснюється слідуючим чином Полоса 7 встановлюється м'ж подаючими роликами 16 f 17 через отвір в кільці 10 (на крес ленні не показано) відігнутим кінцем в паз 14 і з допомогою рукоятки 13 підводять кільце 10 таким чином, щоб полоса 7 контактувала з торцем 3 з однієї' сторони і втулкою 5 з другої сторони Після цього ЗДІЙСНЮЮТЬ навивання гвинтової спіралі, при цьому необхідно направити формувальні ролики 8 по спіралі Забезпечивши цю установку роликів, здійснюється процес навивки Після навивання 2 3 виткт втулка 5 сходить з оправки і її знімають, процес навивки здійснюється неперервно Напрямок спіралі здійснює жолоб 15 Як показали дослідження, технологічний процес неперервного навивання Г-подібних спіралей з алюмінієвого сплаву забезпечує якісне формоутворення профільних спіралей шнеків. Фїг. 1 Є М|ф L\ а а £ Г г 01 чк 1 1 Фіг 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
