Газовий клапанний блок

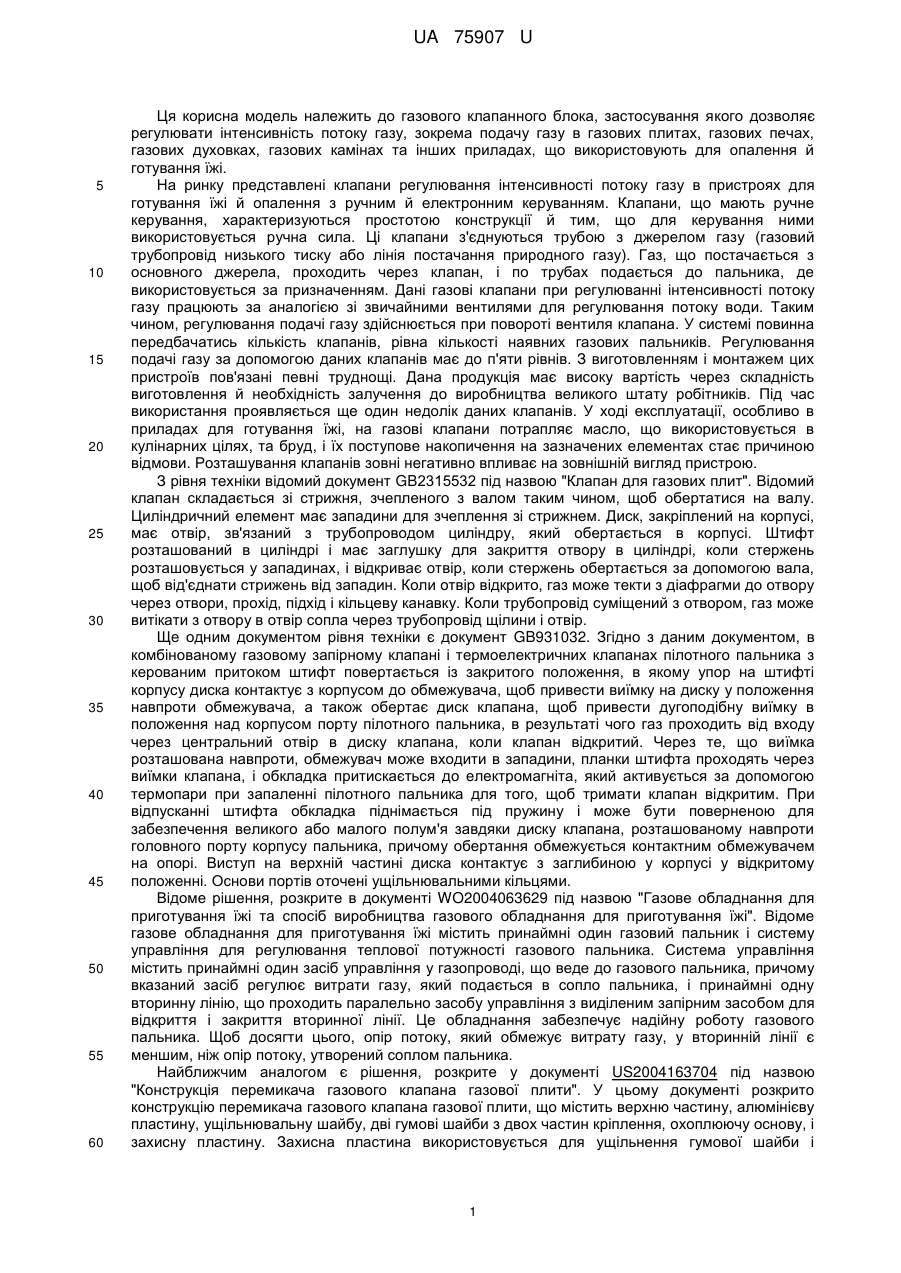

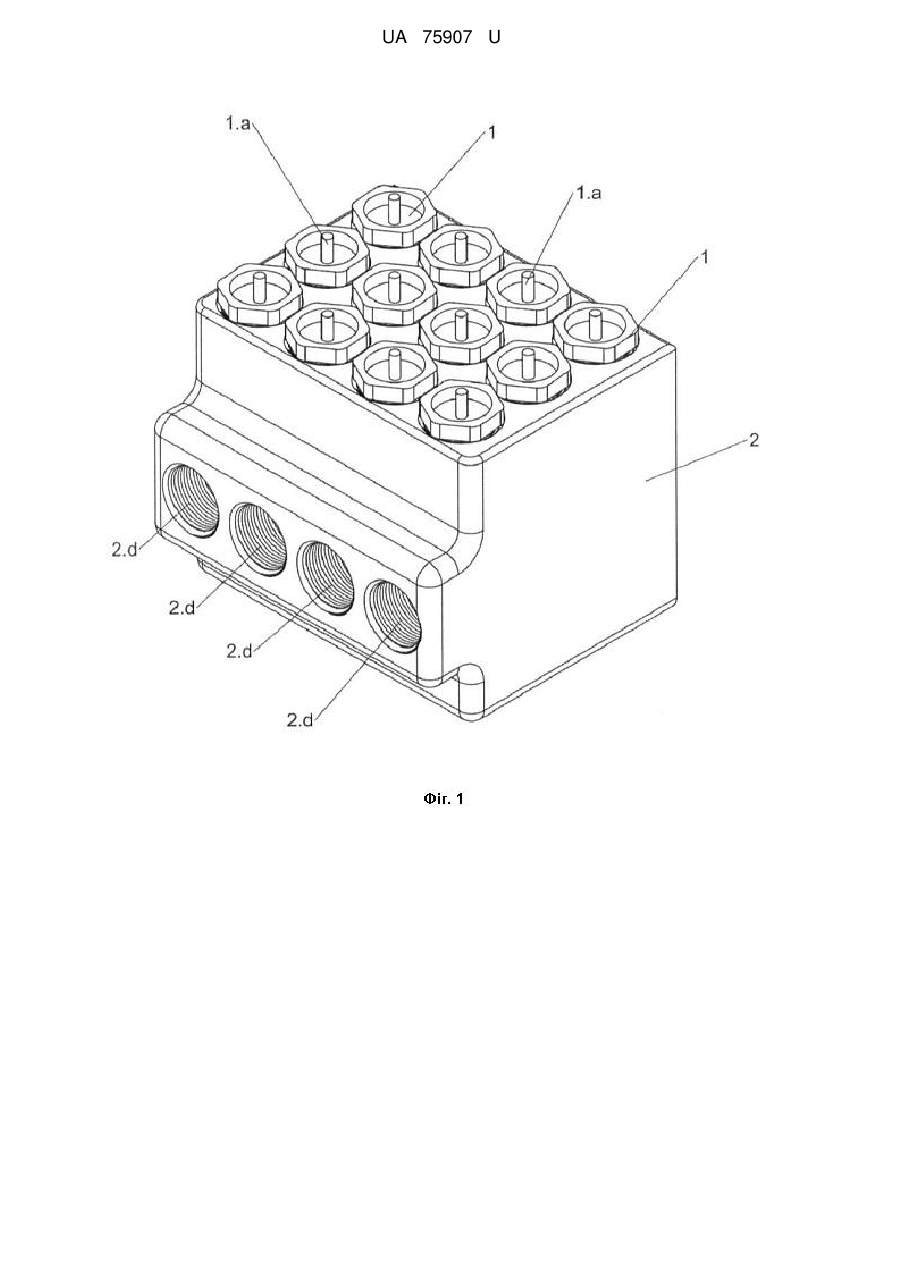

Реферат: Газовий клапанний блок містить клапан, який містить магніти; керування якими здійснюються за допомогою мікросхеми електронного керування та блок живлення. UA 75907 U (54) ГАЗОВИЙ КЛАПАННИЙ БЛОК UA 75907 U UA 75907 U 5 10 15 20 25 30 35 40 45 50 55 60 Ця корисна модель належить до газового клапанного блока, застосування якого дозволяє регулювати інтенсивність потоку газу, зокрема подачу газу в газових плитах, газових печах, газових духовках, газових камінах та інших приладах, що використовують для опалення й готування їжі. На ринку представлені клапани регулювання інтенсивності потоку газу в пристроях для готування їжі й опалення з ручним й електронним керуванням. Клапани, що мають ручне керування, характеризуються простотою конструкції й тим, що для керування ними використовується ручна сила. Ці клапани з'єднуються трубою з джерелом газу (газовий трубопровід низького тиску або лінія постачання природного газу). Газ, що постачається з основного джерела, проходить через клапан, і по трубах подається до пальника, де використовується за призначенням. Дані газові клапани при регулюванні інтенсивності потоку газу працюють за аналогією зі звичайними вентилями для регулювання потоку води. Таким чином, регулювання подачі газу здійснюється при повороті вентиля клапана. У системі повинна передбачатись кількість клапанів, рівна кількості наявних газових пальників. Регулювання подачі газу за допомогою даних клапанів має до п'яти рівнів. З виготовленням і монтажем цих пристроїв пов'язані певні труднощі. Дана продукція має високу вартість через складність виготовлення й необхідність залучення до виробництва великого штату робітників. Під час використання проявляється ще один недолік даних клапанів. У ході експлуатації, особливо в приладах для готування їжі, на газові клапани потрапляє масло, що використовується в кулінарних цілях, та бруд, і їх поступове накопичення на зазначених елементах стає причиною відмови. Розташування клапанів зовні негативно впливає на зовнішній вигляд пристрою. З рівня техніки відомий документ GB2315532 під назвою "Клапан для газових плит". Відомий клапан складається зі стрижня, зчепленого з валом таким чином, щоб обертатися на валу. Циліндричний елемент має западини для зчеплення зі стрижнем. Диск, закріплений на корпусі, має отвір, зв'язаний з трубопроводом циліндру, який обертається в корпусі. Штифт розташований в циліндрі і має заглушку для закриття отвору в циліндрі, коли стержень розташовується у западинах, і відкриває отвір, коли стержень обертається за допомогою вала, щоб від'єднати стрижень від западин. Коли отвір відкрито, газ може текти з діафрагми до отвору через отвори, прохід, підхід і кільцеву канавку. Коли трубопровід суміщений з отвором, газ може витікати з отвору в отвір сопла через трубопровід щілини і отвір. Ще одним документом рівня техніки є документ GB931032. Згідно з даним документом, в комбінованому газовому запірному клапані і термоелектричних клапанах пілотного пальника з керованим притоком штифт повертається із закритого положення, в якому упор на штифті корпусу диска контактує з корпусом до обмежувача, щоб привести виїмку на диску у положення навпроти обмежувача, а також обертає диск клапана, щоб привести дугоподібну виїмку в положення над корпусом порту пілотного пальника, в результаті чого газ проходить від входу через центральний отвір в диску клапана, коли клапан відкритий. Через те, що виїмка розташована навпроти, обмежувач може входити в западини, планки штифта проходять через виїмки клапана, і обкладка притискається до електромагніта, який активується за допомогою термопари при запаленні пілотного пальника для того, щоб тримати клапан відкритим. При відпусканні штифта обкладка піднімається під пружину і може бути поверненою для забезпечення великого або малого полум'я завдяки диску клапана, розташованому навпроти головного порту корпусу пальника, причому обертання обмежується контактним обмежувачем на опорі. Виступ на верхній частині диска контактує з заглибиною у корпусі у відкритому положенні. Основи портів оточені ущільнювальними кільцями. Відоме рішення, розкрите в документі WO2004063629 під назвою "Газове обладнання для приготування їжі та спосіб виробництва газового обладнання для приготування їжі". Відоме газове обладнання для приготування їжі містить принаймні один газовий пальник і систему управління для регулювання теплової потужності газового пальника. Система управління містить принаймні один засіб управління у газопроводі, що веде до газового пальника, причому вказаний засіб регулює витрати газу, який подається в сопло пальника, і принаймні одну вторинну лінію, що проходить паралельно засобу управління з виділеним запірним засобом для відкриття і закриття вторинної лінії. Це обладнання забезпечує надійну роботу газового пальника. Щоб досягти цього, опір потоку, який обмежує витрату газу, у вторинній лінії є меншим, ніж опір потоку, утворений соплом пальника. Найближчим аналогом є рішення, розкрите у документі US2004163704 під назвою "Конструкція перемикача газового клапана газової плити". У цьому документі розкрито конструкцію перемикача газового клапана газової плити, що містить верхню частину, алюмінієву пластину, ущільнювальну шайбу, дві гумові шайби з двох частин кріплення, охоплюючу основу, і захисну пластину. Захисна пластина використовується для ущільнення гумової шайби і 1 UA 75907 U 5 10 15 20 25 30 35 40 45 50 55 фіксуючої деталі в отворі охоплюючої основи. Верхня основа нагвинчується на охоплюючу основу з алюмінієвою пластиною та ущільнювальною шайбою, затиснутими між верхньою основою та охоплюючою основою. Камери зберігання повітря охоплюючої основи закриті, в той час як гумова шайба і фіксуюча частина ущільнені в отворі охоплюючої основи за рахунок наявності алюмінієвої пластини та ущільнювальної шайби, а структура перемикача газового клапана газової плити досягає ефекту потрійної безпеки перемикача газового клапану через наявність двох електромагнітних клапанів і контрольного затвору. Клапани з електронним керуванням, які також представлені на ринку, працюють за аналогічною схемою. Відзнака клапанів з електронним керуванням від клапанів з ручним керуванням полягає в тому, що клапани першого типу керуються із приводом від мініатюрного електродвигуна. У системі з електронним керуванням так само, як відзначалося вище, для кожного газового пальника застосовують окремі клапани подачі газу. Кожний з цих клапанів потребує окремого електродвигуна. Вартість даних клапанів більша за вартість клапанів з ручним керуванням, а ймовірність поломки вища через застосування в системі електродвигунів. Крім того, при виробництві приладів даного типу потрібне залучення висококваліфікованого персоналу. Задачею корисної моделі є усунення вищезгаданих недоліків за рахунок використання єдиного клапанного блока з електронним регулюванням подачі газу до кожного пальника. Поставлена задача вирішується тим, що газовий клапан містить клапан, за допомогою якого забезпечується роздільне регулювання інтенсивності потоку газу, при цьому клапан містить магніти за допомогою яких забезпечується відкриття й закриття отворів для регулювання подачі газу, мікросхему електронного керування, за допомогою якої здійснюється керування магнітами, блок живлення, що забезпечує живлення мікросхеми електронного керування. Для більш глибокого розуміння варіанта здійснення даної корисної моделі й оцінки її переваг слід звернутися до нижчеподаних фігур, де: на фіг. 1 представлений загальний вигляд об'єкта корисної моделі; на фіг. 2 представлений загальний вигляд об'єкта корисної моделі в розібраному вигляді; на фіг. 3 представлений бічний переріз об'єкта корисної моделі; на фіг. 4 представлений вигляд об'єкта корисної моделі збоку; на фіг. 5 представлений вигляд зверху об'єкта корисної моделі у перерізі; на фіг. 6 представлений загальний вигляд магніту; на фіг. 7 представлений переріз об'єкта корисної моделі з першим рівнем регулювання; на фіг. 8 представлений переріз об'єкта корисної моделі із другим рівнем регулювання; на фіг. 9 представлений переріз об'єкта корисної моделі із третім рівнем регулювання; на фіг. 10 представлений переріз об'єкта корисної моделі із четвертим рівнем регулювання; на фіг. 11 представлений переріз об'єкта корисної моделі з п'ятим рівнем регулювання; на фіг. 12 представлений переріз об'єкта корисної моделі із шостим рівнем регулювання; на фіг. 13 представлений переріз об'єкта корисної моделі із сьомим рівнем регулювання; на фіг. 14 представлений переріз об'єкта корисної моделі із закритими електромагнітними клапанами; на фіг. 15 представлений загальний вигляд об'єкта корисної моделі, який встановлено на плиту. Посилання: 1 - магніт 1.а - електричний вивід 1.b - електромагнітний клапан 2 - клапан 2.а - газова камера 2.b - отвір для регулювання подачі газу 2.с - канал випуску газу 2.d - отвір для приєднання труби пальника 2.e - гніздо магніту 3 - кришка газової камери 3а - штуцер підведення газу 4 - блок живлення 5 - мікросхема електронного керування 6 - кабель 7 - газова труба 8 - пальник 2 UA 75907 U 5 10 15 20 25 30 35 40 45 50 Дана корисна модель передбачає наявність клапана (2) для регулювання потоку газу, магніту (1), яким забезпечуються відкриття й закриття отворів (2.а) для регулювання подачі газу, мікросхеми (5) електронного керування й блоку (4) живлення, яким забезпечується живлення мікросхеми (5) електронного керування. Клапан (2) інтегрально містить газову камеру (2.а), отвори (2.b) для регулювання подачі газу, канали (2.с) випуску газу, отвори (2.d) для приєднання труб пальників і гнізда (2.е) магнітів. Після виготовлення здійснюється складання корпуса (2), магніту (1) і кришки (3) газової камери. Штуцер (3а) підведення газу, за допомогою якого забезпечується підведення газу до клапана (2), розташований у кришці (3) газової камери. Конструкцією магніту (1), що представлений на сучасному ринку, передбачається наявність елементів, за допомогою яких забезпечується електронне примагнічування. Електричний струм подається до магніту (1) по кабелю (6). При подачі електричного струму із мікросхеми керування (5) на електричний вивід (1.а) магніт (1) індукує електромагнітну силу, при цьому під її дією, відбувається підйом електромагнітного клапана (1.b). Коли подача електричного струму до магніту (1) припиняється, електромагнітний клапан (1.b) опускається пружиною. Газ, що подається до клапанного блока від будь-якого джерела (газового трубопроводу низького тиску або лінії постачання природного газу), заповнює газову камеру (2.а), проходячи через штуцер (3.а) підведення газу. У газовій камері (2.а) газ перебуває під тиском. Коли електричний струм не підводиться до магнітів (1), отвори (2.b) для регулювання подачі газу залишаються перекритими електромагнітними клапанами (1.b), на які діють пружини. До магніту (1) подається електричний струм від мікросхеми (5) керування за бажанням користувача, який може користуватися для керування будь-якою панеллю або пристроєм (пульт дистанційного керування, мобільний телефон і ін.). При підведенні електричного струму магніт (1) індукує електромагнітну силу, і електромагнітний клапан (1.b) піднімається. При підйомі електромагнітного клапана (1.b) відкривається отвір для регулювання подачі газу, і газ із газової камери (2.а) надходить у газові труби (7). По газових трубах (7) газ подається до газових пальників (8). Варіант здійснення газового клапанного блока, представлений на графічних матеріалах, передбачає наявність чотирьох газових пальників (8). Кількість пальників (8) при необхідності може зменшуватися або збільшуватися. У клапані (2) для кожного пальника (8) передбачена наявність трьох отворів (2.b) для регулювання подачі газу з різними діаметрами. За рахунок наявності цих отворів (2.b) для регулювання подачі газу забезпечується сім різних рівнів регулювання. Варіанти з рівнями регулювання представлені на фігурі 7, фігурі 8, фігурі 9, фігурі 10, фігурі 11, фігурі 12 і фігурі 13. На фігурі 14 зображений газовий клапанний блок з електромагнітними клапанами у закритому положенні. Вказані рівні регулювання визначаються різними комбінаціями відкриття трьох отворів (2.b) для регулювання подачі газу. Передбачається можливість збільшення або зменшення кількості отворів (2.b) для регулювання подачі газу, таким чином, є можливість збільшення або зменшення кількості рівнів регулювання. Порівняльні вартість і трудомісткість виготовлення виробу з газовим клапанним блоком за даною корисною моделлю значно знижені за рахунок того, що при використанні вказаного газового клапанного блока забезпечується роздільне електронне регулювання подачі газу до кожного пальника (8). За рахунок наявності в даній конструкції мікросхеми електронного керування (5) забезпечується безпека експлуатації виробу, оскільки при виникненні загрози, такої як пожежа, відбувається автоматичне припинення подачі газу. Конструкція газового клапанного блока відповідно даній корисній моделі є більш простою в порівнянні з конструкцією газових клапанів, що представлені на ринку, і, крім цього, при виробництві газових клапанних блоків за даною корисною моделлю можуть бути знижені вимоги до точності виготовлення. Оскільки газовий клапанний блок за даною корисною моделлю розрахований на вбудовування у виріб, може бути поліпшений зовнішній вигляд виробу й розширене поле для реалізації естетичних рішень. З іншого боку, рухомі елементи конструкції за даною корисною моделлю розташовані усередині клапанного блока й ізольовані від впливу зовнішніх факторів, таким чином, це запобігає виникненню поломок через потрапляння масла й бруду, а також через механічне пошкодження та ін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Газовий клапанний блок, який відрізняється тим, що містить: клапан (2), за допомогою якого забезпечується роздільне регулювання інтенсивності потоку газу; при цьому клапан (2) містить магніти (1), за допомогою яких забезпечуються відкриття й закриття отворів (2.b) для регулювання подачі газу; 3 UA 75907 U 5 10 15 20 мікросхема (5) електронного керування, за допомогою якої здійснюється керування магнітами (1); блок (4) живлення, що забезпечує живлення мікросхеми (5) електронного керування. 2. Газовий клапанний блок за п. 1, який відрізняється тим, що зазначений клапан (2) виготовляється як єдиний елемент та містить у своєму корпусі газову камеру (2.а), отвір (2.b) для регулювання подачі газу, канал (2.с) випуску газу, отвір (2.d) для приєднання труби пальника й гніздо (2.e) магніту. 3. Газовий клапанний блок за п. 1, який відрізняється тим, що зазначений блок (5) електронного керування виконаний з можливістю прийняття команд із пристрою, такого як сенсорна панель або панель із клавіатурою, пульт дистанційного керування або мобільний телефон. 4. Газовий клапанний блок за п. 1, який відрізняється тим, що додатково містить кришку (3) газової камери, що закриває задню частину газової камери (2.а). 5. Газовий клапанний блок за п. 4, який відрізняється тим, що додатково містить штуцер (3.а) підведення газу, за допомогою якого забезпечується підведення газу до клапана (2), і який розташований у кришці (3) газової камери. 6. Газовий клапанний блок за п. 1, який відрізняється тим, що зазначена мікросхема (5) електронного керування виконана з можливістю автоматичного перекривання газу у випадку виникнення погрози, такої як пожежа. 7. Газовий клапанний блок за п. 1, який відрізняється тим, що зазначений клапан (2) містить три отвори (2.b) для регулювання подачі газу, що забезпечує сім різних рівнів регулювання. 4 UA 75907 U 5 UA 75907 U 6 UA 75907 U 7 UA 75907 U 8 UA 75907 U 9 UA 75907 U 10 UA 75907 U 11 UA 75907 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
