Упаковка одноразового використання для заварювання сипкого продукту

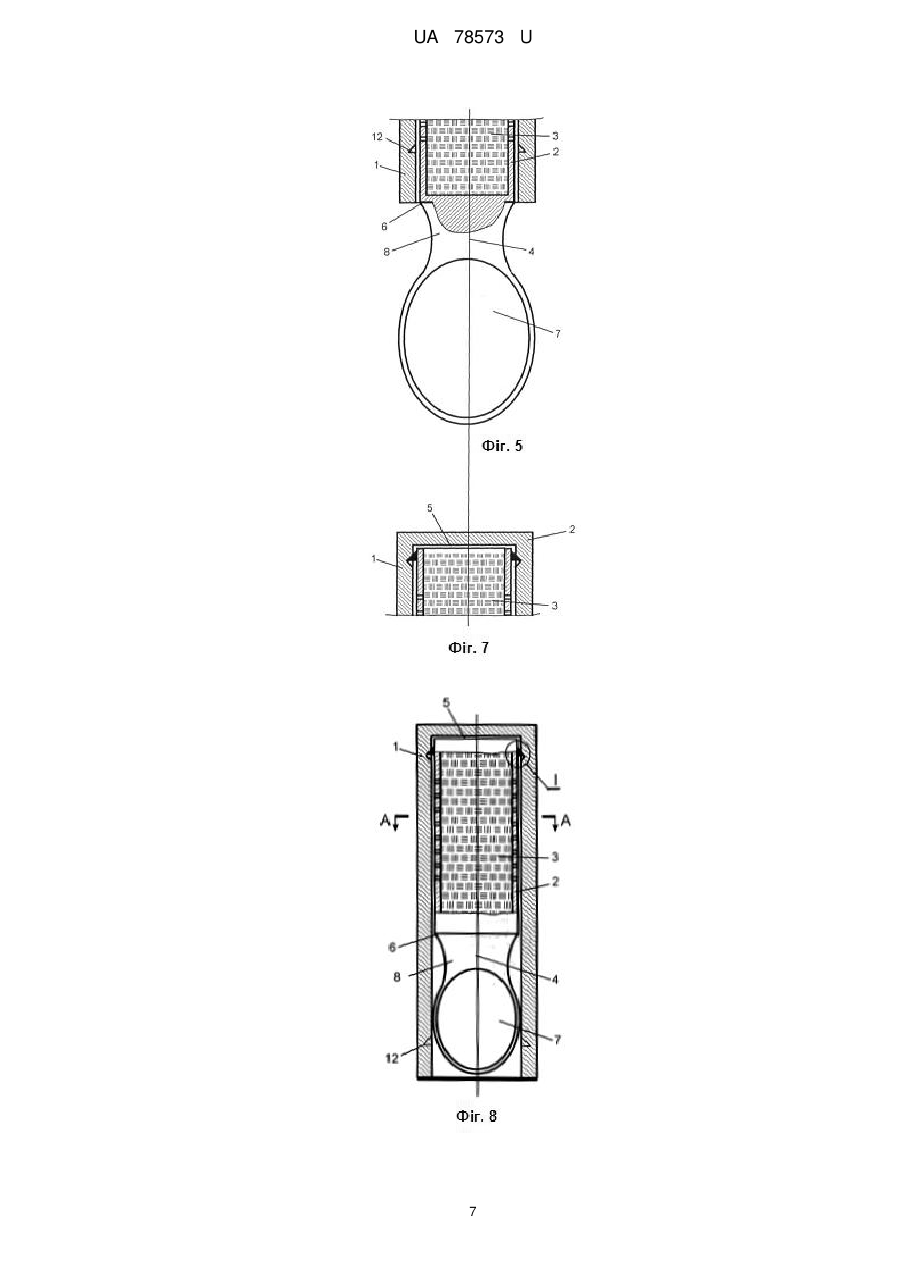

Реферат: Упаковка одноразового використання для заварювання сипкого продукту містить зовнішню місткість і внутрішню перфоровану місткість, співвісно встановлену в порожнині зовнішньої місткості і заповнену сипким продуктом. Внутрішня місткість виконана з черпаком, що з'єднаний з одним із торців внутрішньої місткості, протилежний торець внутрішньої місткості виконаний з можливістю сполучення порожнини внутрішньої місткості з порожниною зовнішньої місткості. Зовнішня місткість виконана з можливістю переміщення уздовж подовжньої осі внутрішньої місткості у напрямку протилежного торця і фіксації у висунутому положенні. UA 78573 U (54) УПАКОВКА ОДНОРАЗОВОГО ВИКОРИСТАННЯ ДЛЯ ЗАВАРЮВАННЯ СИПКОГО ПРОДУКТУ UA 78573 U UA 78573 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до одноразових упаковок для заварювання сипкого продукту і може бути використана, зокрема для заварювання чаю, кави, какао, лікарських трав і розчинних у воді лікарських препаратів для приготування мікстур т. п., шляхом занурення упаковки з сипким продуктом в рідину. Широке розповсюдження знайшли упаковки одноразового використання для заварювання чаю, кави, какао і інших сипких продуктів у вигляді пакетика, виконаного з проникного для води матеріалу, як правило з паперу і заповненого сипким матеріалом - заваркою. До пакетика прикріплені засоби, в більшості випадків нитка, за допомогою яких пакетик занурюють в кип'яток або гарячу воду для заварювання напою. Наприклад за заявкою Російської Федерації RU2002116266, МПК B65D 81/00, дата подання заявки 17.06.2002, відомий пакетик з чаєм, кавою чи з іншим продуктом, що має подовжену нитку, прикріплену до пакетика скобою степлера або зшитого даною ниткою, на кінці якої прикріплений ярлик, виконаний з паперу або інших матеріалів. Ярлик виконаний з бічними надрізами для закріплення в них зайвої кількості нитки, яка накручується на ярлик. Подовжена нитка дозволяє заварювати продукти у високих келихах і заварювальних чайниках. Аналогічні упаковки одноразового використання для заварювання сипучих продуктів також описані в патентних документах 53262 (Російська Федерація), 35951 (Україна), 2010040740 (США) WO2011154969 (Міжнародна заявка) і багатьох інших. Недоліком таких упаковок є відсутність можливості перемішування напою в процесі заварювання за допомогою упаковки. Відомі упаковки одноразового використання для заварювання сипкого продукту з функціями упаковки продукту, заварювання разової порції продукту і перемішування напою в процесі заварювання. Такі упаковки, як правило, містять проникний для води контейнер (капсулу), заповнений сипким продуктом і сполучений з жорсткою рукояткою, що робить упаковку придатною для перемішування напою в процесі його заварювання. Так за патентом Російської Федерації на корисну модель RU53547, МПК A47G 19/16, дата подання заявки 03.05.2005, відомий пристрій для отримання настоїв, зокрема для заварювання кави, який вибрано як аналог рішенню, що заявляється. Пристрій складається з меншої півсфери, виконаної з фільтруючою сіткою, півсфери більшого розміру, також виконаної з фільтруючою сіткою, і рукоятки. Менша півсфера і півсфера більшого розміру сполучені між собою гнучкою перемичкою. Рукоятка жорстко сполучена з півсферою більшого розміру протилежно гнучкій перемичці. Завдяки гнучкій перемичці вказані півсфери можуть складатися з утворенням замкнутого контейнера з фільтруючими сітками для розміщення заварки. Для фіксації півсфер в положенні замкнутого контейнера на меншій півсфері протилежно гнучкій перемичці виконаний язичок защіпки, а на рукоятці - отвір защіпки, в який заходить язичок в складеному стані півсфер. Порцію сипкого продукту, наприклад кави, засипають в півсферу більшого розміру, утримуючи її за рукоятку. Півсферу більшого розміру накривають меншою півсферою. Язичок защіпки входить в отвір защіпки, виконаний в рукоятці. При натиску на язичок відбувається фіксація язичка в отворі рукоятки. Півсфери защипуються з утворенням контейнера, заповненого заваркою. Пристрій занурюють в кип'яток або гарячу воду для заварювання напою. За допомогою рукоятки помішують напій в процесі його заварювання, що підвищує ефективність заварювання. Простота пристрою і технології його виготовлення (виконання тільки однієї операції, наприклад пресування з термостійкої пластмаси, відсутність процесу збірки) дозволяють використовувати даний пристрій як упаковку одноразового використання для заварювання сипкого продукту. Загальними ознаками аналога і рішення, що заявляється, є: упаковка одноразового використання для заварювання сипкого продукту, що включає перфоровану місткість, заповнену сипким продуктом, і рукоятку, сполучену з вказаною місткістю. Упаковка-аналог не може виконувати функції чайної ложки, за допомогою якої в напій в процесі його заварювання можна було б додавати різні смакові добавки, не дозволяє примусово "прокачувати" гарячу воду через об'єм сипкого продукту в процесі заварювання напою, має великі габарити (велика довжина), що створює незручності в процесі транспортування і зберігання упаковок. Все це знижує споживчі властивості упаковки. Як найближчий аналог вибрана упаковка для заварювання і перемішування харчового продукту, такого як чай або кава, що відома за патентом Російської Федерації на корисну модель RU115762, МПК В65В 29/00, дата подання заявки 03.02.2011. Упаковка має форму витягнутого пакетика і включає зовнішню і внутрішню місткості. Внутрішня місткість співвісно розміщена в порожнині зовнішньої місткості. Зовнішня місткість 1 UA 78573 U 5 10 15 20 25 30 35 40 45 50 55 60 виготовлена з прозорої харчової поліетиленової плівки. Внутрішня місткість виготовлена з, як мінімум, двох шарів листового матеріалу (ламінованого поліетиленовою плівкою картону або паперу), а співвідношення довжини Н внутрішньої місткості упаковки до її ширини С відповідає виразу Н=(1,61-1,63)С. Таке виконання забезпечує внутрішній місткості вищу стійкість в порівнянні з плівкою до температури, вищу міцність, щільність і жорсткість. Порожнина внутрішньої місткості заповнена сипким продуктом - чаєм або кавою. Торці герметично заварені після заповнення внутрішньої місткості продуктом. Внутрішня місткість виконана перфорованою для вільного входу і виходу рідини з порожнини внутрішньої місткості і утримування в ній продукту. Попередньо герметично заварюють нижні торці місткостей, потім заповнюють внутрішню місткість продуктом і герметично заварюють верхні торці місткостей. Перед вживанням з упаковки знімають зовнішню місткість і занурюють внутрішню місткість в чашку або стакан з кип'ятком. Завдяки використанню внутрішньої місткості з розмірами, відповідними виразу Н=(1,61-1,63) С, внутрішня місткість має підвищену жорсткість, споживач дістає можливість перемішувати рідину в чашці або стакані цією місткістю, як чайною ложечкою, не побоюючись її деформації під час перемішування і заварювання чаю або кави. Загальними ознаками найближчого аналога і рішення, що заявляється, є: упаковка одноразового використання для заварювання сипкого продукту, що містить зовнішню місткість і внутрішню перфоровану місткість, встановлену в порожнині зовнішньої місткості і заповнену сипким продуктом. Упаковка-найближчий аналог, як і вище зазначений аналог, не пристосована для використання як ложки, за допомогою якої в напій в процесі його заварювання можна було б додавати смакові добавки - цукор, ваніль, вариво і т. п. Крім цього упаковка не забезпечує можливості примусово "прокачувати" гарячу воду через об'єм сипкого продукту в процесі заварювання напою, що знижує ефективність заварювання. Крім цього застосування упаковки для перемішування напою вимагає, щоб вона мала достатню довжину (короткою капсулою напій не перемішаєш), що збільшує габарити упаковки, створює незручності в процесі транспортування і зберігання упаковок. Все це знижує споживчі властивості упаковки одноразового використання для заварювання сипкого продукту. В основу корисної моделі поставлена задача підвищення споживчих властивостей упаковки одноразового використання для заварювання сипкого продукту за рахунок розширення її функцій. Поставлена задача вирішується тим, що в упаковці одноразового використання для заварювання сипкого продукту, що включає зовнішню місткість і внутрішню перфоровану місткість, співвісно встановлену в порожнині зовнішньої місткості і заповнену сипким продуктом, згідно з корисною моделлю, внутрішня місткість виконана з черпаком, що з'єднаний з одним із торців внутрішньої місткості, протилежний торець внутрішньої місткості виконаний з можливістю сполучення порожнини внутрішньої місткості з порожниною зовнішньої місткості, а зовнішня місткість виконана з можливістю переміщення уздовж подовжньої осі внутрішньої місткості у напрямку протилежного торця і фіксації у висунутому положенні. Зазначені ознаки є істотними ознаками корисної моделі. Доцільно внутрішню місткість виконати з жорсткого матеріалу, а зовнішню - з еластичного матеріалу. Це підвищує зручність користування упаковкою впроцесі приготування напою. Засоби фіксації зовнішньої місткості можуть бути виконані наприклад у вигляді кільцевого бортика на зовнішній поверхні внутрішньої місткості і відповідної йому кільцевої канавки на внутрішній поверхні зовнішньої місткості. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Так, відмітні ознаки корисної моделі (внутрішня місткість виконана з черпаком, що з'єднаний з одним із торців внутрішньої місткості, протилежний торець внутрішньої місткості виконаний з можливістю сполучення порожнини внутрішньої місткості з порожниною зовнішньої місткості, а зовнішня місткість виконана з можливістю переміщення уздовж подовжньої осі внутрішньої місткості у напрямку протилежного торця і фіксації у висунутому положенні) спільно з істотними ознаками, загальними з прототипом, забезпечують підвищення споживчих властивостей упаковки одноразового використання для заварювання сипкого продукту за рахунок розширення її функцій. Пояснюється це наступним. Виконання внутрішньої місткості у вигляді черпака, додає упаковці додатково функцію чайної ложки, за допомогою якої в напій в процесі його заварювання можна додавати різні смакові добавки. 2 UA 78573 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання зовнішньої місткості з можливістю переміщення уздовж осі внутрішньої місткості у напрямі одного з її торців і фіксації у висунутому положенні з утворенням рукоятки зменшує габарити упаковки. У складеному стані (у не висунутому положенні зовнішньої місткості) довжина упаковки зменшується майже в два рази, що робить упаковку зручною для транспортування і зберігання. Виконання зовнішньої місткості з еластичного матеріалу дозволяє шляхом періодичного стиснення зовнішньої місткості у висунутому її положенні "прокачувати" гарячу воду через об'єм сипкого продукту в процесі заварювання напою (за принципом піпетки), що підвищує ефективність заварювання. Крім цього еластичний матеріал зовнішньої місткості в складеному стані надійно захищає внутрішню перфоровану ємність з сипким продуктом від зовнішніх дій і забруднення при транспортуванні, зберіганні та користуванні ложкою. Упаковка, що заявляється, реалізує функції: - упаковки продукту; - заварювання разової порції продукту; - перемішування напою в процесі заварювання; - функцію чайної ложки. Все зазначене підвищує споживчі властивості упаковки одноразового використання для заварювання сипкого продукту. Нижче приводиться докладний опис упаковки одноразового використання для заварювання сипкого продукту, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Упаковка одноразового використання для заварювання сипкого продукту, у складеному стані зовнішня місткість перекриває внутрішню місткість, подовжній розріз. Фіг. 2 - Упаковка одноразового використання для заварювання сипкого продукту, перетин АА на фіг. 1 (як приклад, приведена упаковка з перерізом овальної форми). Фіг. 3 - Упаковка одноразового використання для заварювання сипкого продукту, подовжній розріз у висунутому положенні зовнішньої місткості. Фіг. 4 - Упаковка одноразового використання для заварювання сипкого продукту, виконання черпака у вигляді пробки, що перекриває один із торців внутрішньої місткості. Фіг. 5 - Упаковка одноразового використання для заварювання сипкого продукту, черпак і внутрішня місткість виконані як одна деталь упаковки. Фіг. 6 - Упаковка одноразового використання для заварювання сипкого продукту, перфорований протилежний торець внутрішньої місткості. Фіг. 7 - Упаковка одноразового використання для заварювання сипкого продукту, відкритий протилежний торець внутрішньої місткості. Фіг. 8 - Упаковка одноразового використання для заварювання сипкого продукту, у складеному стані зовнішня місткість перекриває внутрішню місткість і черпак, подовжній розріз. Фіг. 9 - Упаковка одноразового використання для заварювання сипкого продукту, подовжній розріз у висунутому положенні зовнішньої місткості. Фіг. 10 - Упаковка одноразового використання для заварювання сипкого продукту, вузол І на фіг. 1, 8. Фіг. 11 - Упаковка одноразового використання для заварювання сипкого продукту, вузол II на фіг. 3, 9. Фіг. 12 - Упаковка одноразового використання для заварювання сипкого продукту, вузол III на фіг. 4. Упаковка одноразового використання для заварювання сипкого продукту містить зовнішню місткість 1 і внутрішню місткість 2. Внутрішня місткість 2 перфорована, співвісно встановлена в порожнині зовнішньої місткості 1 і заповнена сипким продуктом 3. Внутрішня місткість 2 виконана з жорсткого матеріалу, а зовнішня місткість 1 виконана з еластичного матеріалу. Зовнішня місткість 1 виконана з можливістю переміщення уздовж осі 4 внутрішньої місткості 2 у напрямі одного з її торців 5 і можливістю фіксації зовнішньої місткості 1 у висунутому відносно внутрішньої місткості 2 положенні. На протилежному торці 6 внутрішньої місткості 2 закріплено черпак 7 з шийкою 8, який додає упаковці функцію чайної ложки. Черпак 7 може бути виконаним у вигляді пробки 9, що перекриває протилежний торець 6 внутрішньої місткості 2 (фіг. 4), або разом з внутрішньою місткістю 2 як одна деталь упаковки (фіг. 5). Торець 5 внутрішньої місткості 2 може бути перфорованим (фіг. 6), або відкритим (фіг. 7). Обидва виконання забезпечують можливість сполучення порожнини внутрішньої місткості 2 з порожниною зовнішньої місткості 1. Зовнішня місткість 1 може мати довжину, яка у складеному положенні упаковки забезпечує можливість перекриття тільки внутрішньої місткості 2. Таке виконання у забезпечує захист від 3 UA 78573 U 5 10 15 20 25 30 35 40 зовнішнього впливу тільки внутрішньої місткості 2 (фіг. 1, 3). Зовнішня місткість 1 може мати довжину, яка у складеному положенні упаковки забезпечує можливість перекриття як внутрішньої місткості 2, так і черпака 7. Таке виконання захист від зовнішнього впливу як внутрішньої місткості 2, так і черпака 7, а також дає можливість збільшити довжину упаковки в висунутому положенні зовнішньої місткості 1 без збільшення габаритів упаковки у складеному стані (фіг. 8, 9). Засоби фіксації зовнішньої місткості 1 у складеному стані упаковки та у висунутому положенні зовнішньої місткості 1 виконані у вигляді кільцевого бортика 10 на зовнішній поверхні внутрішньої місткості 2 і відповідних йому кільцевих канавок 11, 12 на внутрішній поверхні зовнішньої місткості 1. Кільцевий бортик 10 і кільцева канавка 12 виконані фігурними з упорними площадками 13, 14 відповідно, що забезпечують надійну фіксацію зовнішньої місткості 1 на внутрішній місткості 2 (фіг. 10, 11). Аналогічним чином виконані засоби фіксації пробки 9 відносно внутрішньої місткості 2 (фіг. 12). При виготовленні упаковки внутрішню місткість 2 заповнюють заваркою у вигляді сипкого продукту 3. Як заварка можуть бути використані різні сорти чаю, кави, какао, лікарські трави, розчинні у воді лікарські препарати для приготування мікстур і т. п. При виконанні черпака 7 у вигляді пробки 9 торець 5 внутрішньої місткості 2 виконують перфорованим. Внутрішню місткість 2 заповнюють заваркою через торець 6. Торець 6 внутрішньої місткості 2 перекривають пробкою 9 з черпаком 7. Пробку 9 фіксують за допомогою кільцевого бортика 10 на зовнішній поверхні пробки 9 і кільцевої канавки 12 на внутрішній поверхні внутрішньої місткості 2. При виконанні черпака 7 і внутрішньої місткості 2 в вигляді єдиної деталі внутрішню місткість 2 заповнюють заваркою через торець 9, який виконують відкритим. Внутрішню місткість 2 перекривають зовнішньою місткістю 1, фіксуючи її за допомогою кільцевої канавки 11 на внутрішній поверхні зовнішньої місткості 1 і бортика 10 на зовнішній поверхні внутрішньої місткості 2. Упаковка готова для транспортування та зберігання. Перед використанням упаковки для заварювання напою зовнішню місткість 1 переміщають уздовж осі 4 внутрішньої місткості 2 у напрямі її торця 5 і фіксують у висунутому положенні за допомогою кільцевої канавки 12 на внутрішній поверхні зовнішньої місткості 1 і бортика 10 на зовнішній поверхні внутрішньої місткості 2. При цьому перфорована внутрішня місткість 2 відкривається, а висунута зовнішня місткість 1 утворює рукоятку, що забезпечує зручність користування упаковкою в процесі заварювання напою. У такому вигляді упаковку занурюють в ємність з кип'ятком або гарячою водою і заварюють напій. В процесі заварювання періодично натискають на бічні стінки зовнішньої місткості 1, забезпечуючи "прокачування" гарячої води через об'єм сипкого продукту 3 і підвищення ефективності процесу заварювання. Черпаком 7 в напій в процесі його заварювання додають різні смакові добавки, використовуючи упаковку як чайну ложку. Упаковка одноразового використання для заварювання сипкого продукту, що заявляється, може виконувати функції упаковки продукту, заварювання разової порції продукту, перемішування напою в процесі заварювання та функцію чайної ложки, що підвищує її споживчі властивості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Упаковка одноразового використання для заварювання сипкого продукту, що містить зовнішню місткість і внутрішню перфоровану місткість, співвісно встановлену в порожнині зовнішньої місткості і заповнену сипким продуктом, яка відрізняється тим, що внутрішня місткість виконана з черпаком, що з'єднаний з одним із торців внутрішньої місткості, протилежний торець внутрішньої місткості виконаний з можливістю сполучення порожнини внутрішньої місткості з порожниною зовнішньої місткості, а зовнішня місткість виконана з можливістю переміщення уздовж подовжньої осі внутрішньої місткості у напрямку протилежного торця і фіксації у висунутому положенні. 2. Упаковка за п. 1, яка відрізняється тим, що внутрішня місткість виконана з жорсткого матеріалу, а зовнішня місткість виконана з еластичного матеріалу. 3. Упаковка за п. 1, яка відрізняється тим, що черпак виконаний у вигляді пробки, що перекриває один із торців внутрішньої місткості. 4. Упаковка за п. 1, яка відрізняється тим, що черпак і внутрішня місткість виконані як одна деталь упаковки. 5. Упаковка за п. 1, яка відрізняється тим, що протилежний торець внутрішньої місткості виконаний перфорованим. 4 UA 78573 U 5 10 6. Упаковка за п. 1, яка відрізняється тим, що протилежний торець внутрішньої місткості виконаний відкритим. 7. Упаковка за п. 1, яка відрізняється тим, що зовнішня місткість має довжину, яка у складеному положенні упаковки забезпечує можливість перекриття внутрішньої місткості. 8. Упаковка за п. 1, яка відрізняється тим, що зовнішня місткість має довжину, яка у складеному положенні упаковки забезпечує можливість перекриття внутрішньої місткості і черпака. 9. Упаковка за п. 1, яка відрізняється тим, що засоби фіксації зовнішньої місткості виконані у вигляді кільцевого бортика на зовнішній поверхні внутрішньої місткості і відповідних йому кільцевих канавок на внутрішній поверхні зовнішньої місткості. 5 UA 78573 U 6 UA 78573 U 7 UA 78573 U 8 UA 78573 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
