Автоматичний маніпулятор для дробеструменевого очищення

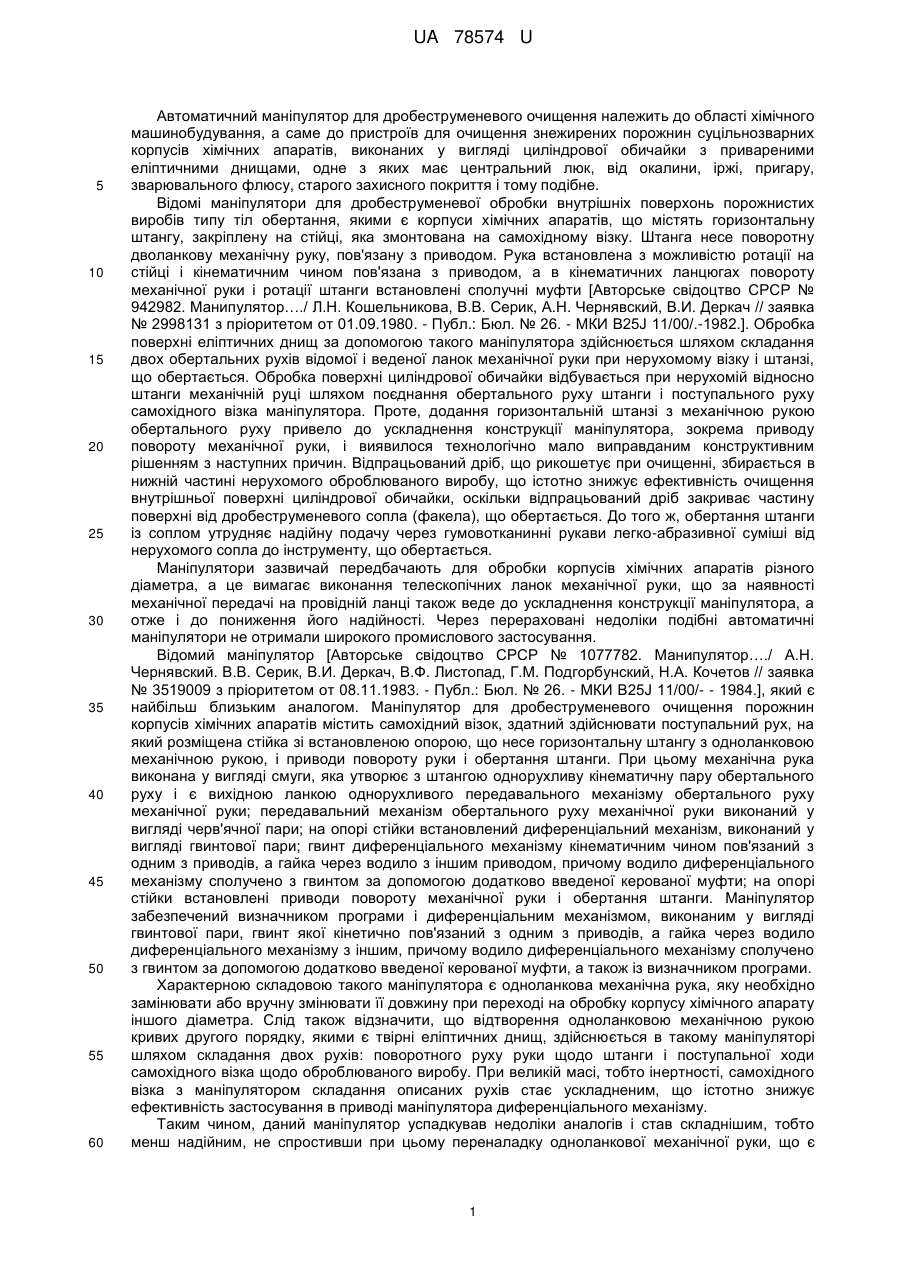

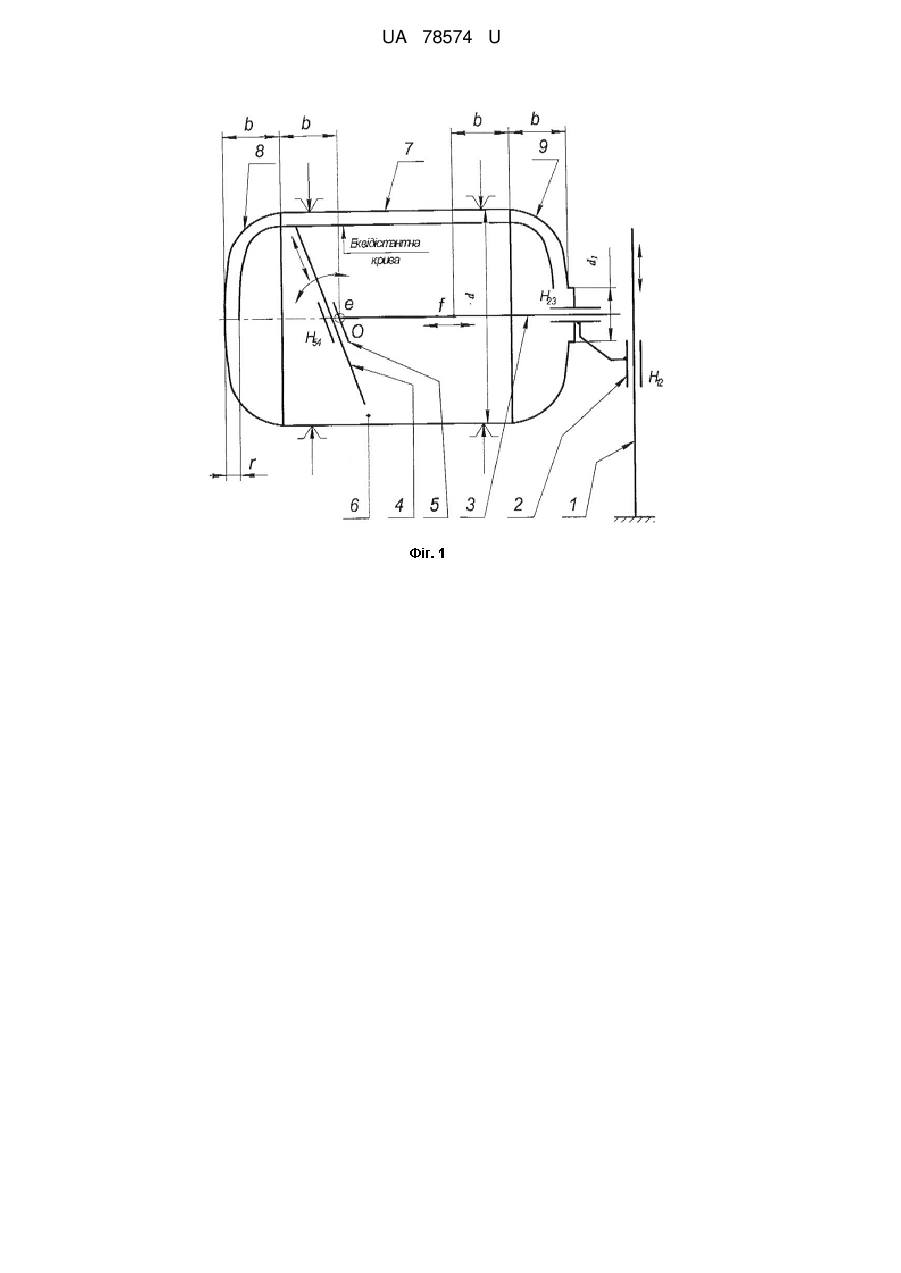

Реферат: Автоматичний маніпулятор для дробеструменевого очищення знежирених порожнин суцільнозварних корпусів хімічних апаратів містить вертикальну стійку з надітою обоймою, яка утворює поступальну пару з горизонтальною штангою, що несе механічну руку, виконану у вигляді штока. Шток утворює з штангою дворухливу кінематичну пару обертальнопоступального пересування. UA 78574 U (12) UA 78574 U UA 78574 U 5 10 15 20 25 30 35 40 45 50 55 60 Автоматичний маніпулятор для дробеструменевого очищення належить до області хімічного машинобудування, а саме до пристроїв для очищення знежирених порожнин суцільнозварних корпусів хімічних апаратів, виконаних у вигляді циліндрової обичайки з привареними еліптичними днищами, одне з яких має центральний люк, від окалини, іржі, пригару, зварювального флюсу, старого захисного покриття і тому подібне. Відомі маніпулятори для дробеструменевої обробки внутрішніх поверхонь порожнистих виробів типу тіл обертання, якими є корпуси хімічних апаратів, що містять горизонтальну штангу, закріплену на стійці, яка змонтована на самохідному візку. Штанга несе поворотну дволанкову механічну руку, пов'язану з приводом. Рука встановлена з можливістю ротації на стійці і кінематичним чином пов'язана з приводом, а в кінематичних ланцюгах повороту механічної руки і ротації штанги встановлені сполучні муфти [Авторське свідоцтво СРСР № 942982. Манипулятор…./ Л.Н. Кошельникова, В.В. Серик, А.Н. Чернявский, В.И. Деркач // заявка № 2998131 з пріоритетом от 01.09.1980. - Публ.: Бюл. № 26. - МКИ B25J 11/00/.-1982.]. Обробка поверхні еліптичних днищ за допомогою такого маніпулятора здійснюється шляхом складання двох обертальних рухів відомої і веденої ланок механічної руки при нерухомому візку і штанзі, що обертається. Обробка поверхні циліндрової обичайки відбувається при нерухомій відносно штанги механічній руці шляхом поєднання обертального руху штанги і поступального руху самохідного візка маніпулятора. Проте, додання горизонтальній штанзі з механічною рукою обертального руху привело до ускладнення конструкції маніпулятора, зокрема приводу повороту механічної руки, і виявилося технологічно мало виправданим конструктивним рішенням з наступних причин. Відпрацьований дріб, що рикошетує при очищенні, збирається в нижній частині нерухомого оброблюваного виробу, що істотно знижує ефективність очищення внутрішньої поверхні циліндрової обичайки, оскільки відпрацьований дріб закриває частину поверхні від дробеструменевого сопла (факела), що обертається. До того ж, обертання штанги із соплом утрудняє надійну подачу через гумовотканинні рукави легко-абразивної суміші від нерухомого сопла до інструменту, що обертається. Маніпулятори зазвичай передбачають для обробки корпусів хімічних апаратів різного діаметра, а це вимагає виконання телескопічних ланок механічної руки, що за наявності механічної передачі на провідній ланці також веде до ускладнення конструкції маніпулятора, а отже і до пониження його надійності. Через перераховані недоліки подібні автоматичні маніпулятори не отримали широкого промислового застосування. Відомий маніпулятор [Авторське свідоцтво СРСР № 1077782. Манипулятор…./ А.Н. Чернявский. В.В. Серик, В.И. Деркач, В.Ф. Листопад, Г.М. Подгорбунский, Н.А. Кочетов // заявка № 3519009 з пріоритетом от 08.11.1983. - Публ.: Бюл. № 26. - МКИ B25J 11/00/- - 1984.], який є найбільш близьким аналогом. Маніпулятор для дробеструменевого очищення порожнин корпусів хімічних апаратів містить самохідний візок, здатний здійснювати поступальний рух, на який розміщена стійка зі встановленою опорою, що несе горизонтальну штангу з одноланковою механічною рукою, і приводи повороту руки і обертання штанги. При цьому механічна рука виконана у вигляді смуги, яка утворює з штангою однорухливу кінематичну пару обертального руху і є вихідною ланкою однорухливого передавального механізму обертального руху механічної руки; передавальний механізм обертального руху механічної руки виконаний у вигляді черв'ячної пари; на опорі стійки встановлений диференціальний механізм, виконаний у вигляді гвинтової пари; гвинт диференціального механізму кінематичним чином пов'язаний з одним з приводів, а гайка через водило з іншим приводом, причому водило диференціального механізму сполучено з гвинтом за допомогою додатково введеної керованої муфти; на опорі стійки встановлені приводи повороту механічної руки і обертання штанги. Маніпулятор забезпечений визначником програми і диференціальним механізмом, виконаним у вигляді гвинтової пари, гвинт якої кінетично пов'язаний з одним з приводів, а гайка через водило диференціального механізму з іншим, причому водило диференціального механізму сполучено з гвинтом за допомогою додатково введеної керованої муфти, а також із визначником програми. Характерною складовою такого маніпулятора є одноланкова механічна рука, яку необхідно замінювати або вручну змінювати її довжину при переході на обробку корпусу хімічного апарату іншого діаметра. Слід також відзначити, що відтворення одноланковою механічною рукою кривих другого порядку, якими є твірні еліптичних днищ, здійснюється в такому маніпуляторі шляхом складання двох рухів: поворотного руху руки щодо штанги і поступальної ходи самохідного візка щодо оброблюваного виробу. При великій масі, тобто інертності, самохідного візка з маніпулятором складання описаних рухів стає ускладненим, що істотно знижує ефективність застосування в приводі маніпулятора диференціального механізму. Таким чином, даний маніпулятор успадкував недоліки аналогів і став складнішим, тобто менш надійним, не спростивши при цьому переналадку одноланкової механічної руки, що є 1 UA 78574 U 5 10 15 20 25 30 35 40 45 50 55 60 дуже важливим для дрібносерійного виробництва хімічних апаратів заводів хімічного машинобудування. Тому і такі автоматичні маніпулятори також не отримали достатньо широкого промислового застосування. В основу запропонованої корисної моделі поставлена задача створити такий автоматичний маніпулятор для дробеструменевого очищення порожнин корпусів хімічних апаратів, який дозволяє: - технологічно правильно здійснювати дробеструменеве очищення; - скоротити до мінімуму час на переналадку механічної руки при переході на обробку виробу іншого типорозміру; - істотно спростити конструкцію механічної руки; - підвищити надійність подачі легко-абразивної суміші від дробеструменевого апарату до дробеструменевого сопла; - використовувати відпрацьований дріб як додатковий засіб для очищення поверхні; - спростити управління, а отже, і конструкцію маніпулятора; - підвищити надійність маніпулятора; - зменшити експлуатаційні витрати на обробку. Поставлена задача вирішується тим, що, згідно з корисною моделлю: - механічна рука виконана у вигляді штока з нарізаною зубчатою рейкою, який утворює з штангою дворухливу кінематичну пару обертально-поступального пересування і є вихідною ланкою дворухливого виконавчого механізму обертально-поступального переміщення механічної руки; - дворухливий виконавчий механізм обертально-поступального переміщення механічної руки виконаний у вигляді фланцевої цапфи, яка своєю зовнішньою поверхнею утворює обертальну пару з штангою і має два наскрізні отвори, осі яких перехрещені під прямим кутом, центральний по осі і тангенціальний у фланці, через який пропущений шток, а через центральний отвір проходить вал для зміни вильоту штока з закріпленою на консолі шестірнею, що входить в зачеплення із зубчатою рейкою, нарізаною на штоку; - на тильній стороні горизонтальної штанги встановлений слідкуючий механізм, який виконаний аналогічно дворухливому виконавчому механізму обертально-поступального переміщення механічної руки; - виконавчий механізм обертально-поступального переміщення механічної руки і слідкуючий механізм зв'язані між собою трансмісійним валом і гнучкою ланкою, при цьому трансмісійний вал за допомогою зубчатих передач сполучає вали для зміни вильоту штоків, а гнучка ланка через шківи сполучає цапфи, що здійснюють поворот механічних рук щодо штанги; - штанга маніпулятора оснащена задаючим приводом, який здійснює задаючий рух, тобто поворот механічної руки, і слідкуючим приводом, який змінює виліт (довжину) механічної руки залежно від кута повороту, а також осцилюючим приводом, який здійснює гармонійні коливання механічної руки; - на тильній стороні штанги за слідкуючим механізмом встановлений проміжний вал з двома вихідними ділянками, який за допомогою гнучкої ланки приєднаний до цапфи механізму для стеження, при цьому до однієї з вихідних ділянок проміжного вала приєднаний через керовану муфту задаючий привід, а до іншої вихідної ділянки приєднаний за допомогою керованої муфти осцилюючий привід, вихідним передавальним механізмом якого є кривошипно-латунний механізм з повзуном, що коливається; - слідкуючий привід приєднаний до дворухливого виконавчого механізму обертальнопоступального переміщення механічної руки через вал для зміни вильоту механічної руки механізму для стеження за допомогою зубчатих передач. Корисна модель пояснюється схематичними кресленнями, де на: фіг. 1 зображена схема автоматичного маніпулятора для дробеструменевого очищення; фіг. 2 зображена схема пересування механічної руки автоматичного маніпулятора при дробеструменевому очищенні внутрішньої поверхні порожнини корпусу хімічного апарату; фіг. 3 зображена кінематична схема механічної руки автоматичного маніпулятора для дробеструменевого очищення. Автоматичний маніпулятор для дробеструменевого очищення складається (фіг. 1) з вертикальної стійки 1, на яку одягнена обойма 2, утворююча із стійкою кінематичну пару поступального руху Н12. З обоймою за допомогою кінематичної пари поступального руху Н23 зв'язана горизонтальна штанга, що несе одноланкову механічну руку 4, виконану у вигляді штока. Шток проходить через тангенціальний отвір цапфи, тобто утворює з цапфою кінематичну пару поступального руху Н54, яка за допомогою шарніра 0 сполучена з штангою 3. Таким чином, цапфа 5 дозволяє штоку повертатися щодо штанги і рухатися поступально щодо цапфи. 2 UA 78574 U 5 10 15 20 25 30 35 40 45 50 55 Оброблюваний виріб 6 є суцільнозварним корпусом хімічного апарату, який виготовлений з циліндрової обичайки 7 діаметром d і приварених до неї еліптичних днищ: глухого 8 і відкритого 9, який має центральний люк діаметром d1. Працює автоматичний маніпулятор для дробеструменевого очищення таким чином. Початковий стан - корпус хімічного апарату знаходиться в горизонтальному положенні поза маніпулятором. Шляхом пересування обойми 2 по стійці 1 суміщають подовжню вісь горизонтальної штанги 3 з центральною віссю оброблюваного виробу 6. Механічну руку 4 розгортають уздовж осі штанги 3 і обертають у бік оброблюваного виробу 6. Шляхом поступального пересування вліво в обоймі 2 заводять горизонтальну штангу 3 в порожнину оброблюваного корпусу хімічного апарату 6 через центральний люк діаметром d1 відкритого днища 9 до положення, коли шарнір 0 цапфи 5 співпаде з точкою e на осі симетрії циліндрової обичайки 7. Точка e знаходиться на відстані b від великої осі еліпса, який утворює глухе днище 8. Руку автоматичного маніпулятора, яка несе дробеструменеве сопло, виставляють так, щоб від сопла до оброблюваної поверхні була оптимальна відстань r. Оброблюваному виробу 6 спричиняють обертальний рух з круговою швидкістю , подають легко-абразивну суміш від дробеструменевого апарату до дробеструменевого сопла і починають повертати за годинниковою стрілкою цапфу 5 з механічною рукою, виконаною у вигляді штока 4. Таким чином, механічній руці 4 додають заданий обертальний рух. Для якісного очищення оброблюваної поверхні механічна рука, що несе дробеструменеве сопло, обходить твірну криву корпусу 6 по еквідистантній кривій в горизонтальній площині. Така задача вирішується тим, що руці 4, окрім обертального руху при обробці днищ разом з цапфою 5 навколо шарніра 0, подається поступальний слідкуючий рух уздовж тангенціального отвору в цапфі 5 залежно від кута повороту цапфи. При очищенні глухого днища 8 і частини циліндрової обичайки 7 завдовжки b горизонтальна штанга залишається нерухомою. Коли механічна рука 4 обернеться на 90° за годинниковою стрілкою і стане по нормалі до внутрішньої поверхні обичайки 7, поворот механічної руки припиняють і починають поступально переміщати штангу 3 управо. Оскільки при цьому механічна рука 4 залишається нерухомою відносно штанги 3, то дробеструменеве сопло перемішається по прямій лінії на оптимальній відстані r від оброблюваної поверхні циліндрової обичайки 7. Рух горизонтальної штанги 3 припиняють, коли шарнір 0 цапфи 5 співпадає з точкою f на осі симетрії виробу. Точка f знаходиться на відстані b від великої осі еліпса, який утворює відкрите днище 9. Таким чином, після зупинки штанги 3 починають повертати цапфу 5 разом з механічною рукою 4 навколо шарніра 0 за годинниковою стрілкою. Залежно від кута повороту цапфи 5 штока 4 надають поступальне слідкуюче переміщення уздовж тангенціального отвору в цапфі 5, щоб дробеструменеве сопло завжди знаходилося на оптимальній відстані r до оброблюваної поверхні. В результаті такого руху сопло при повороті механічної руки 4 описує еквідистантну криву на відстані r щодо частини циліндрової обичайки завдовжки b і еліпса, який утворює відкрите днище 9. Поєднання обертального руху оброблюваного виробу 6 і поступального переміщення дробеструменевого сопла разом з механічною рукою 4 по еквідистантній кривій з певними швидкостями дозволяє послідовно обробити (очистити) всю внутрішню поверхню порожнини корпусу хімічного апарату 6, починаючи від глухого днища 8, продовжуючи на обичайці 7 і закінчуючи люком діаметром d1 відкритого днища 9. Після досягнення дробеструменевим соплом люка відкритого днища подача легкоабразивної суміші до сопла припиняється, а механічній руці 4 повідомляють реверсивний обертальний рух проти годинникової стрілки. Після поєднання осі штока 4 з віссю горизонтальної штанги 3 реверсивне обертання механічної руки 4 припиняють, зупиняють обертання виробу 6 і шляхом поступального переміщення управо горизонтальної штанги в обоймі 2 виводять механічну руку 4 з порожнини обробленого корпусу 6. Очищення внутрішньої поверхні корпусу 6 завершено і маніпулятор приведений в початковий стан. На фіг. 2 представлена схема пересування в горизонтальній площині механічної руки автоматичного маніпулятора для дробеструменевого очищення, яка оснащена дробеструменевим соплом, щодо твірної кривої порожнини суцільнозварного корпусу хімічного апарату. Як видно із цієї схеми, в початковому положенні вісь повороту механічної руки 4 знаходиться в точці e на осі симетрії оброблюваного виробу на відстані b від великої осі еліпса, який утворює глухе днище 8. Механічна рука займає положення е-а. Повертаючись навколо осі e з точки а в точку б, механічна рука 4 здійснює задаючий обертальний рух, по черзі займаючи положення 1, 2, 3, 4, 5, 6 і при цьому подовжується на відрізки 1-1', 2-2', 3-3', 4-4', 5-5', здійснюючи слідкуюче поступальне переміщення, яке забезпечує дробеструменевому соплу 3 UA 78574 U 5 10 15 20 25 30 35 40 45 50 55 пересування по еквідистантній кривій, розташованій на оптимальній відстані r від еліптичної твірній глухого днища 8. Коли механічна рука 4 досягає нормального положення щодо циліндрової обичайки 7, тобто точки б, поворот механічної руки щодо штанги припиняється. Механічна рука займе положення е-б. Починається поступальне переміщення штанги з нерухомою механічною рукою. Дробеструменеве сопло при цьому переміщається по прямій лінії на відносній відстані r від оброблюваної поверхні циліндрової обичайки 7 з точки б в точку в. Коли в результаті поступального переміщення штанги вісь повороту механічної руки 4 досягає точки f на осі симетрії виробу, штанга зупиняється. Механічна рука 4 при цьому займе положення f - в і починає повертатися за годинниковою стрілкою з точки в в точку г, тобто здійснювати задаючий обертальний рух, послідовно займаючи положення 8, 9, 10, 11, 12. Механічна рука при повороті подовжується на відрізки 8-8', 9-9', 10-10', 11-11', 12-12', здійснюючи слідкуюче поступальне переміщення механічної руки, яке забезпечує дробеструменевому соплу переміщення по еквідистантній кривій до еліптичної твірної відкритого днища на оптимальній відстані r від оброблюваної поверхні. Пристрій і принцип дії механічної руки пояснюється кінематичною схемою, приведеною на фіг. 3. Механічна рука виконана у вигляді штока 10 з нарізаною зубчатою рейкою, який пропущений через тангенціальний отвір у фланці 11, що належить цапфі 12. Цапфа і фланець є єдиною цілісною деталлю - фланцевою цапфою, яка встановлена на опорах 13 в тілі штанги. Через центральний отвір цапфи проходить вал 14, змонтований на підшипниках 15. На вихідній ділянці вала 14 посаджена шестірня 16, яка входить в зачеплення із зубчатою рейкою, нарізаною на штоку 10. Вхідна ділянка вала через конічну зубчату пару 17-18 сполучена з трансмісійним валом 19. На цапфі 12 між опорами 13 посаджений шків 20. Таке поєднання цапфи 12 і вала 14 утворює дворухливий виконавчий механізм, який за допомогою двох незалежних приводів здатний повідомляти штоку 10 задаючий обертальний рух навколо осі І і слідкуючий поступальний рух уздовж потенційного отвору у фланці 11. На тильній стороні штанги по осі II змонтований слідкуючий механізм, який конструктивно аналогічний дворухливому виконавчому механізму, що здійснює рух штока 10. Слідкуючий механізм призначений для візуального спостереження за положенням механічної руки, тобто штока 10. в порожнині суцільнозварного корпусу хімічного апарату і для формування команд, що управляють, на вузлових точках оброблюваного виробу для приводів механічної руки за допомогою шляхових вимикачів. Вів складається з механічної руки-штока 21 з нарізаною зубчатою рейкою, який пропущений через тангенціальний отвір у фланці 22, що належить цапфі 23, змонтованою на опорах 24. Через центральний отвір цапфи 23 проходить вал 25, встановлений на підшипниках 26. На вихідній ділянці вала 26 посаджена шестірня 27, яка зачіпляється із зубчатою рейкою, нарізаною на штоку 21. Вхідна ділянка вала 26 через конічну зубчату пару 28-29 сполучена з трансмісійним валом 19 і далі за допомогою конічної шестірні 30 з вихідним валом 31 слідкуючого приводу 32, який має кроковий двигун. На цапфу 23 між опорами 24 посаджено два шківи 33 і 34. Шків 33 служить для з'єднання за допомогою гнучкої ланки 35 з шківом 20, закріпленому на цапфі 12. За допомогою другого шківа 34 цапфа 23 за допомогою гнучкої ланки 36 сполучена з шківом 37, посадженим на проміжний вал 38, який встановлений на осі ІІІ. Проміжний вал 38 змонтований на опорах 39 і має два вихідних ділянки. До верхньої вихідної ділянки вала 38 через керовану муфту 40 приєднаний задаючий привід 41 з кроковим двигуном, а до нижньої вихідної ділянки вала 38 через керовану муфту 42 приєднаний за допомогою кривошипно-шатунового механізму осцилюючий привід 43. Кривошипно-шатунний механізм має кривошип 44, який за допомогою обертальної пари 45 приєднаний до шатуна 46. Шатун входить в отвір повзуна 47, що коливається, який прикріплений до вала 48, встановлений на опорі 49. Таким чином, механічна рука 10 має три незалежні приводи для переміщення руки щодо штанги: - задаючий привід 41, що здійснює за допомогою цапфи 12 обертальний рух, а саме поворот механічної руки навколо осі І при обробці поверхні еліптичних днищ; - слідкуючий привід 32, що здійснює поступальне переміщення механічної руки щодо цапфи 12 при обробці поверхні еліптичних днищ; - осцилюючий привід 43, який в процесі обробки поверхні еліптичних днищ і циліндрової обичайки при зупиненому задаючому приводі 41 здійснює гармонійні коливання механічної руки. 4 UA 78574 U 5 10 15 20 25 30 35 40 45 50 55 60 При дробеструменевому очищенні поверхні еліптичних днищ приводи працюють послідовно. Першим починає працювати задаючий привід, який повертає механічну руку навколо осі І на певний кут і зупиняється. Потім слідкуючий привід залежно від кута повороту механічної руки змінює виліт руки, розміщуючи дробеструменеве сопло на еквідистантній кривій до еліптичної твірної днища, і зупиняється. Починає працювати осцилюючий привід, який повідомляє механічній руці гармонійні коливання. Час роботи t осцилюючого приводу прямо пропорціональний до площі оброблюваної поверхні і обернено пропорціональний до продуктивності дробеструйного сопла і визначається по формулі t=dbф/Q, де d - поточний діаметр, на якому розміщується дробеструменеве сопло при повороті механічної руки на певний кут; bф - ширина відбитку дробеструменевого факела на оброблюваній поверхні; Q продуктивність дробеструменевого сопла при видаленні шару металу певної товщини  з оброблюваної поверхні. При дробеструменевому очищенні поверхні циліндрової обичайки працює тільки один осцилюючий привід, що повідомляє механічній руці гармонійні коливання. Задаючий привід 41 здійснює поворот цапфи 12 з механічною рукою 10 навколо осі І по наступному кінематичному ланцюжку: керована муфта 40 - проміжний вал 38, встановлений на опорах 39, - шків 37 - гнучка ланка 36 - шківи 34, 33, посаджені на цапфу 23, яка встановлена на опорах 24, - гнучка ланка 35 - шків 20 - цапфа 12, розміщена в опорах 13,- фланець 11. Слідкуючий привід 32 здійснює поступальне переміщення механічної руки 10 уздовж тангенціального отвору у фланці 11 по наступному кінематичному ланцюжку: вал 31 - конічні зубчаті колеса 30, 29. 28 - трансмісійний вал 19 - конічні зубчаті колеса 18, 17 - вал 14, встановлений на підшипниках 15, - шестерня 16, що входить в зачеплення із зубчатою рейкою, нарізаною на штоку 10. Осцилюючий привід 43 здійснює гармонійні коливання механічної руки 10 в горизонтальній площині в процесі дробеструйной очищення по наступному кінематичному ланцюжку: кривошип 44 - обертальна пара 45 - шатун 46 - повзун 47 - вал 48, встановлений на опорі 49, - керована муфта 42 - вал 38 - шкив 37 - гнучка ланка 36 - шківи 33, 34 - гнучка ланка 35 - шкив 20 - цапфа 12 - фланец 11, через тангенціальний отвір якого пропущена механічна рука. Слідкуючий механізм повторює всі рухи дворухливого виконавчого механізму, складеного з цапфи 12 і вала 14. Він паралельно приєднаний до приводів задаючого, слідкуючого і осцилюючого рухів. Цапфа 23, встановлена на опорах 24, отримує рух від шківа 34 (задаючий поворот або що здійснює коливання механічної руки) і передає його на фланець 22, в тангенціальний отвір якого вставлена механічна рука - шток 21. Слідкуючий рух шток 21 отримує від приводу 32 через вал 31 і далі за допомогою конічної зубчатої пари 31, 30 на вал 25, встановлений на опорах 26. Далі шестірня 27, закріплена на вихідній ділянці вала 25 і що входить в зачеплення із зубчатою рейкою, нарізаною на штоку 21, здійснює поступальне переміщення механічної руки слідкуючого механізму по тангенціальному отвору у фланці 22. Запропонований автоматичний маніпулятор для дробеструменевого очищення порожнин суцільнозварних корпусів хімічних апаратів має техніко-економічні переваги, які виражаються в наступному: - маніпулятор має просту конструкцію механічної руки, виконавчого і передавального механізмів, що забезпечує високу надійність автоматичного маніпулятора при роботі в екстремальних умовах дробеструменевого очищення, які характеризується інтенсивною абразивною дією дробу, що рикошетить, і підвищеною запиленістю навколишнього середовища; - досить просто і надійно обходити механічною рукою оброблювану поверхню, утворену кривою другого порядку, по еквідистантній кривій, підтримуючи оптимальну відстань від дробеструменевого сопла до оброблюваної поверхні, за допомогою дворухомого виконавчого механізму обертально-поступального переміщення механічної руки; - здійснення гармонійних коливань механічної руки за допомогою осцилюючого приводу дозволяє підвищити рівномірність дробеструменевого очищення оброблюваної поверхні; - легкість переналадки механічної руки при переході на обробку корпусу хімічного апарату іншого діаметра; - технологічна ефективність - відпрацьований дріб, що рикошетить, не заважає дробеструйному соплу, яке переміщається в горизонтальній площині, очищати оброблювану поверхню, оскільки штанга не обертається; - наявність слідкуючого механізму, який може бути виготовлений в зменшеному масштабі в порівнянні з виконавчим механізмом, дає можливість візуального спостереження за положенням робочого органу, тобто дробеструменевого сопла в порожнині оброблюваного виробу; - простота шляхового управління за допомогою слідкуючого механізму; 5 UA 78574 U 5 10 15 - зручність програмування у зв'язку з наявністю слідкуючого механізму, що дозволяє фіксувати вузлові точки при обробці внутрішньої поверхні порожнини оброблюваного виробу; - зменшення підготовчо-завершального часу на переналадку, тобто зменшення штучного часу; - відсутність громіздкого диференціального механізму для ліквідації неузгодження положення механічної руки щодо оброблюваної поверхні; - надійна подача легко-абразивної суміші від дробеструйного апарату до дробеструйному сопла, оскільки дробеструменеве сопло не обертається, а тому падаючий гумовотканинний рукав не потребує додаткових муфт. Перераховані техніко-економічні переваги запропонованого автоматичного маніпулятора для дробеструменевого очищення дозволяють збільшити продуктивність дробеструменевого очищення за рахунок зменшення штучного часу на обробку; підвищити якість обробки за рахунок більш рівномірного очищення і можливості регулювати технологічний час; підвищити надійність і довговічність автоматичного маніпулятора завдяки простим і ефективним технічним вирішенням конструктивного виконання механічної руки і виконавчого механізму. Автоматичний маніпулятор для дробеструменевого очищення, що заявляється, може бути виготовлений в промислових умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 1. Автоматичний маніпулятор для дробеструменевого очищення знежирених порожнин суцільнозварних корпусів хімічних апаратів, що містить вертикальну стійку з надітою обоймою, яка утворює поступальну пару з горизонтальною штангою, що несе механічну руку, який відрізняється тим, що механічна рука виконана у вигляді штока з нарізаною зубчатою рейкою, який утворює з штангою дворухливу кінематичну пару обертально-поступального пересування і є вихідною ланкою дворухливого виконавчого механізму обертально-поступального переміщення механічної руки. 2. Автоматичний маніпулятор за п. 1, який відрізняється тим, що дворухливий виконавчий механізм обертально-поступального переміщення механічної руки виконаний у вигляді фланцевої цапфи, яка своєю зовнішньою поверхнею утворює обертальну пару з штангою і має два крізні отвори, осі яких перехрещені під прямим кутом, центральний по осі і тангенціальний у фланці, через який пропущений шток, а через центральний отвір проходить вал для зміни вильоту штока з закріпленою на консолі шестірнею, що входить в зачеплення із зубчатою рейкою, нарізаною на штоку. 3. Автоматичний маніпулятор за п. 1, який відрізняється тим, що на тильній стороні горизонтальної штанги встановлений слідкуючий механізм, який виконаний аналогічно дворухливому виконавчому механізму обертально-поступального переміщення механічної руки. 4. Автоматичний маніпулятор за п. 1, який відрізняється тим, що виконавчий механізм обертально-поступального переміщення механічної руки і слідкуючий механізм зв'язані між собою трансмісійним валом і гнучкою ланкою, при цьому трансмісійний вал за допомогою зубчатих передач сполучає вали для зміни вильоту штоків, а гнучка ланка через шківи сполучає цапфи, що здійснюють поворот механічних рук щодо штанги. 5. Автоматичний маніпулятор за п. 1, який відрізняється тим, що штанга маніпулятора оснащена задаючим приводом, який здійснює задаючий рух, тобто поворот механічної руки, слідкуючим приводом, який змінює довжину (виліт) механічної руки залежно від кута повороту, і осцилюючим приводом, який здійснює гармонійні коливання механічної руки. 6. Автоматичний маніпулятор за п. 1, який відрізняється тим, що на тильній стороні штанги за слідкуючим механізмом встановлений проміжний вал з двома вихідними ділянками, який за допомогою гнучкої ланки приєднаний до цапфи слідкуючого механізму, при цьому до однієї з вихідних ділянок проміжного вала приєднаний через керовану муфту задаючий привід, а до іншої вихідної ділянки приєднаний за допомогою керованої муфти осцилюючий привід, вихідним передавальним механізмом якого є кривошипно-шатунний механізм з повзуном, що коливається. 7. Автоматичний маніпулятор за п. 1, який відрізняється тим, що слідкуючий привід приєднаний до виконавчого механізму обертально-поступального переміщення механічної руки через вал для зміни вильоту механічної руки слідкуючого механізму за допомогою зубчатих передач. 6 UA 78574 U 7 UA 78574 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
