Система та пристрій зв’язку з комутацією каналів і з комутацією пакетів (варіанти)

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 86919

Опубліковано: 10.06.2009

Автори: Ускела Самі, Сойнінен Йонне, Коскелайнен Петрі, Хонко Харрі

Є ще 3 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Система зв'язку, яка включає:

мережу, що має перший пункт доступу і другий пункт доступу до мережі і виконана з можливістю передачі даних між першим і другим пунктами доступу до мережі з використанням першого носія і другого носія; і

перший термінал, призначений для встановлення зв'язку з першим пунктом доступу до мережі, і другий термінал, призначений для встановлення зв'язку з другим пунктом доступу до мережі, причому кожний термінал здатний одночасно підтримувати з'єднання першого типу і з'єднання другого типу з іншим терміналом через мережу на єдиному комунікаційному логічному рівні,

причому з'єднання першого типу встановлюється з початком зв'язку між терміналами засобами адресації першого з відповідних терміналів, а з'єднання другого типу між терміналами у подальшому встановлюється, якщо для передачі вводиться новий тип даних, передача яких краще підтримується через з'єднання другого типу, а кожний термінал конфігурований для встановлення зв'язку другого типу засобами адресації другого типу іншого термінала, причому адресація першого типу відповідних терміналів є відмінною від адресації другого типу відповідних терміналів.

2. Система за п. 1, в якій:

першим носієм є носій, що відповідає комутації каналів, а першим типом з'єднання є з'єднання з комутацією каналів, і

другим носієм є носій, що відповідає комутації пакетів, а другим типом з'єднання є з'єднання з комутацією пакетів.

3. Система за п. 2, в якій термінали конфігуровані для встановлення одночасного з'єднання з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів і

передачі кожним терміналом до іншого термінала адреси, що відповідає передачі з комутацією пакетів, через з'єднання з комутацією каналів.

4. Система за п. 3, в якій термінали конфігуровані для з'єднання з комутацією пакетів, передаючи адреси, що відповідають передачі з комутацією пакетів, через з'єднання з комутацією каналів,

5. Система за п. 2, в якій термінали конфігуровані для одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів,

причому кожний термінал для передачі з комутацією пакетів підтримує зв'язок через проміжний сервер мережі для одержання від цього сервера адреси іншого термінала.

6. Система за п. 5, в якій термінали конфігуровані для забезпечення відповідного проміжного серверу мережевою адресою іншого термінала, а проміжний сервер відповідає на цю адресу наданням адреси іншого термінала, яка відповідає комутації пакетів.

7. Система за п. 5 або п. 6, в якій термінали конфігуровані для встановлення з'єднання з комутацією пакетів, використовуючи адреси для передач з комутацією пакетів, одержані через проміжні сервери.

8. Система за будь-яким з пп. 3-7, в якій адресами для передач з комутацією пакетів є адреси протоколу Інтернету.

9. Система за будь-яким з пп. 3-8, в якій адреси для передач з комутацією пакетів передаються до терміналів сигналами "від користувача до користувача".

10. Система за будь-яким з пп. 3-9, і якій адреси для передач з комутацією пакетів передаються до терміналів з використанням протоколу опису сеансу зв'язку.

11. Система за п. 1, в якій:

першим носієм є носій, що відповідає комутації пакетів, а першим типом з'єднання є з'єднання з комутацією пакетів, і

другим носієм є носій, що відповідає комутації каналів, а другим типом з'єднання є з'єднання з комутацією каналів.

12. Система за п. 11, в якій термінали конфігуровані для встановлення одночасного з'єднання з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією пакетів і

передачі кожним терміналом до іншого термінала адреси, що відповідає передачі з комутацією каналів, через з'єднання з комутацією пакетів.

13. Система за п. 12, в якій термінали конфігуровані для встановлення з'єднання з комутацією каналів, передаючи адреси, що відповідають передачі з комутацією каналів, використовуючи з'єднання з комутацією пакетів.

14. Система за п. 12 або п. 13, в якій адресами для з'єднань з комутацією каналів є ідентифікатори мобільних абонентів у службі обслуговування цифрової мережі.

15. Система за будь-яким з пп. 12-14, в якій передача адреси для з'єднань з комутацією каналів здійснена з використанням протоколу ініціювання сеансу зв'язку.

16. Спосіб здійснення зв'язку між першим терміналом і другим терміналом через систему зв'язку, що включає мережу, яка має перший пункт доступу і другий пункт доступу до мережі і що виконана з можливістю передавати дані між першим і другим пунктами доступу до мережі з використанням першого носія, призначеного для комутації пакетів, і другого носія, призначеного для комутації каналів, за яким:

встановлюють зв'язок першого термінала з першим пунктом доступу до мережі;

встановлюють зв'язок другого термінала з другим пунктом доступу до мережі;

причому кожний термінал одночасно підтримує з іншим терміналом з'єднання з комутацією пакетів і з'єднання з комутацією каналів через мережу на єдиному комунікаційному логічному рівні, і з'єднання одного типу встановлено з початком зв'язку між терміналами засобами адресації першого з відповідних терміналів, а з'єднання іншого типу у подальшому встановлено, якщо для передачі вводиться новий тип даних, передача яких краще підтримується через з'єднання іншого типу, і кожний термінал конфігуровано для встановлення зв'язку другого типу засобами адресації другого типу іншого термінала, причому адресація першого типу відповідних терміналів є відмінною від адресації другого типу відповідних терміналів.

17. Спосіб за п. 16, за яким термінали конфігурують для встановлення одночасного з'єднання з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів і

18. Спосіб за п. 17, за яким термінали конфігурують для з'єднання з комутацією пакетів, передаючи адреси, що відповідають передачі з комутацією пакетів, використовуючи з'єднання з комутацією каналів.

19. Спосіб за п. 17, за яким термінали конфігурують для одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів,

20. Спосіб за п. 19, за яким кожний термінал конфігурують для забезпечення відповідного проміжного серверу мережевою адресою іншого термінала, а проміжний сервер у відповідь на цю адресу надає адреси іншого термінала, яка відповідає комутації пакетів.

21. Спосіб за п. 19 або п. 20, який відрізняється тим, що термінали конфігурують для з'єднання з комутацією пакетів, використовуючи адреси для передач з комутацією пакетів, одержані через проміжні сервери.

22. Спосіб за будь-яким з пп. 16-21, за яким адресами для передач з комутацією пакетів є адреси протоколу Інтернету.

23. Спосіб за будь-яким з пп. 16-22, за яким адреси для передач з комутацією пакетів передають до терміналів сигналами "від користувача до користувача".

24. Спосіб за будь-яким з пп. 16-23, за яким адреси для передач з комутацією пакетів передають до терміналів з використанням протоколу опису сеансу зв'язку.

25. Спосіб за будь-яким з пп. 16-24, за яким термінали конфігурують для встановлення одночасного з'єднання з комутацією пакетів і з комутацією каналів шляхом :

встановлення з'єднання з комутацією пакетів і

передачі кожним терміналом його адреси, що відповідає передачі з комутацією каналів, до іншого термінала через з'єднання з комутацією пакетів.

26. Спосіб за п. 25, за яким термінали конфігурують для з'єднання з комутацією каналів, передаючи адреси, що відповідають передачі з комутацією каналів, використовуючи з'єднання з комутацією пакетів.

27. Спосіб за п. 25 або п. 26, за яким адресами для з'єднань з комутацією каналів є ідентифікатори мобільних абонентів у службі обслуговування цифрової мережі.

28. Спосіб за будь-яким з пп. 24-26, за яким передачу адреси для з'єднання з комутацією каналів виконують з використанням протоколу ініціювання сеансу зв'язку.

29. Термінал для встановлення зв'язку з пунктом доступу мережі з одночасною підтримкою зв'язку першого типу і зв'язку другого типу з іншим терміналом через мережу на єдиному логічному комунікаційному рівні, який конфігуровано для

встановлення зв'язку першого типу з початком зв'язку з іншим терміналом засобами адресації першого типу іншого термінала, а з'єднання другого типу з іншим терміналом у подальшому встановлюється, якщо для передачі вводиться новий тип даних, передача яких краще підтримується через з'єднання другого типу, а також для встановлення зв'язку другого типу засобами адресації другого типу іншого термінала, причому адресація першого типу іншого термінала відрізняється від адресації другого типу інших терміналів.

30. Термінал за п. 29, в якому:

першим типом з'єднання є з'єднання з комутацією каналів, і

другим типом з'єднання є з'єднання з комутацією пакетів.

31. Термінал за п. 30, який конфігурований для встановлення одночасного з'єднання з комутацією пакетів і з комутацією каналів шляхом :

встановлення з'єднання з комутацією каналів і

передачі до іншого термінала його адреси для комутації пакетів через з'єднання з комутацією каналів.

32. Термінал за п. 31, який конфігурований для встановлення з'єднання з комутацією пакетів, передаючи адреси для комутації пакетів через з'єднання з комутацією каналів.

33. Термінал за п. 30, який конфігурований для одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів,

встановлення зв'язку з проміжним сервером мережі для одержання від цього сервера адреси іншого термінала для комутації каналів.

34. Термінал за п. 33, який конфігурований для забезпечення відповідного проміжного серверу мережевою адресою іншого термінала.

35. Термінал за п. 33 або п. 34, який конфігурований для встановлення з'єднання з комутацією пакетів, використовуючи адреси для передачі з комутацією пакетів, які одержані через проміжні сервери.

36. Термінал за будь-яким з пп. 31 - 35, в якому адресами для передач з комутацією пакетів є адреси протоколу Інтернету.

37. Термінал за п. 29, в якому

першим типом з'єднання є з'єднання з комутацією пакетів і

другим типом з'єднання е з'єднання з комутацією каналів.

38. Термінал за п. 37, конфігурований для встановлення одночасно з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів і

передачі до іншого термінала його адреси для комутації каналів через з'єднання з комутацією пакетів.

39. Термінал за п. 38, який конфігурований для встановлення з'єднання з комутацією каналів, передаючи адреси для комутації пакетів через з'єднання з комутацією пакетів.

40. Термінал за п. 38 або п. 39, в якому адресами для з'єднань з комутацією каналів є ідентифікатори мобільних абонентів в інтегрованій службі обслуговування цифрової мережі.

41. Спосіб встановлення зв'язку з пунктом доступу мережі з одночасною підтримкою зв'язку першого типу і зв'язку другого типу з іншим терміналом через мережу на єдиному логічному комунікаційному рівні, за яким:

встановлюють зв'язок першого типу з початком зв'язку з іншим терміналом засобами адресації першого типу іншого термінала, а з'єднання другого типу з іншим терміналом у подальшому встановлюють, якщо для передачі вводиться новий тип даних, передача яких краще підтримується через з'єднання другого типу, і причому зв'язок другого типу встановлюють засобами адресації другого типу іншого термінала і адресація першого типу іншого термінала відрізняється від адресації другого типу іншого термінала.

42. Спосіб за п. 41, за яким термінал конфігурують для встановлення одночасно з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів і

передачі до іншого термінала адреси для комутації пакетів через з'єднання з комутацією каналів.

43. Спосіб за п. 42, за яким термінал конфігурують для з'єднання з комутацією пакетів, передаючи адреси для комутації пакетів через з'єднання з комутацією каналів.

44. Спосіб за п. 42, за яким термінал конфігурують для одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів,

45. Спосіб за п. 44, за яким термінал конфігурують для забезпечення відповідного проміжного сервера мережевою адресою іншого термінала.

46. Спосіб за п. 44 або п. 45, за яким термінал конфігурують для забезпечення з'єднання з комутацією пакетів, використовуючи адреси для комутацією пакетів, одержані через проміжні сервери.

47. Спосіб за будь-яким з пп. 41-46, в якому адресами для передач з комутацією пакетів є адреси протоколу Інтернету.

48. Спосіб за будь-яким з пп. 41-47, за яким термінал конфігурують для одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією пакетів і

передачі до іншого термінала адреси для комутації каналів через з'єднання з комутацією пакетів.

49. Спосіб за п. 48, за яким термінал конфігурують для встановлення з'єднання з комутацією каналів, передаючи адреси для комутації пакетів через з'єднання з комутацією пакетів.

50. Спосіб за п. 48 або п. 49, в якому адресами для з'єднань з комутацією каналів є ідентифікатори мобільних абонентів в інтегрованій службі обслуговування цифрової мережі.

51. Пристрій для встановлення зв'язку з пунктом доступу мережі з одночасною підтримкою зв'язку першого типу і зв'язку другого типу з іншим терміналом через мережу на єдиному логічному комунікаційному рівні, причому цей пристрій конфігуровано для встановлення зв'язку першого типу з початком зв'язку з іншим терміналом засобами адресації першого типу іншого термінала, встановлення у подальшому з'єднання другого типу з іншим терміналом, якщо для передачі вводиться новий тип даних, передача яких краще підтримується через з'єднання другого типу, і встановлення зв'язку другого типу засобами адресації другого типу іншого термінала, причому адресація першого типу іншого термінала відрізняється від адресації другого типу інших терміналів.

52. Пристрій за п. 51, в якому

першим типом з'єднання є з'єднання з комутацією каналів, і

другим типом з'єднання є з'єднання з комутацією пакетів.

53. Пристрій за п. 52, який конфігурований для встановлення одночасно з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів і

передачі до іншого термінала адреси для комутації пакетів через з'єднання з комутацією каналів.

54. Пристрій за п. 53, який конфігурований для встановлення з'єднання з комутацією пакетів з передачею адреси для комутації пакетів через з'єднання з комутацією каналів.

55. Пристрій за п. 52, який конфігурований для здійснення одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів,

56. Пристрій за п. 55, який конфігурований для забезпечення відповідного проміжного сервера мережевою адресою іншого термінала.

57. Пристрій за п. 55 або п. 56, який конфігурований для встановлення з'єднання з комутацією пакетів з використанням адрес для комутації пакетів, одержаних через проміжні сервери.

58. Пристрій за будь-яким з пп. 53-57, в якому адресами для передач з комутацією пакетів є адреси протоколу Інтернету.

59. Пристрій за п. 51, в якому

першим типом з'єднання є з'єднання з комутацією пакетів, і

другим типом з'єднання є з'єднання з комутацією каналів.

60. Пристрій за п. 59, який конфігурований для встановлення одночасно з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією пакетів і

передачі до іншого термінала адреси для комутації пакетів через з'єднання з комутацією каналів.

61. Пристрій за п. 60, який конфігурований для встановлення з'єднання з комутацією каналів з передачею адрес для комутації каналів через з'єднання з комутацією пакетів.

62. Пристрій за п. 60 або п. 61, в якому адресами для з'єднань з комутацією каналів є ідентифікатори мобільних абонентів в інтегрованій службі обслуговування цифрової мережі.

63. Спосіб роботи пристрою в терміналі, придатному для встановлення зв'язку з пунктом доступу мережі з одночасною підтримкою зв'язку першого типу і зв'язку другого типу з іншим терміналом через мережу на єдиному логічному комунікаційному рівні, за яким:

встановлюють зв'язок першого типу з початком зв'язку з іншим терміналом засобами адресації першого типу іншого термінала, а з'єднання другого типу з іншим терміналом у подальшому встановлюють, якщо для передачі вводиться новий тип даних, передача яких краще підтримується через з'єднання другого типу, і термінал пристосовують для встановлення зв'язку другого типу засобами адресації другого типу іншого термінала, причому адресація першого типу іншого термінала відрізняється від адресації другого типу інших терміналів.

64. Спосіб за п. 63, за яким пристрій конфігурують для здійснення встановлення одночасно з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів і

передачі до іншого термінала адреси для комутації пакетів через з'єднання з комутацією каналів.

65. Спосіб за п. 64, за яким пристрій конфігурують для встановлення з'єднання з комутацією пакетів з передачею адреси для комутації пакетів через з'єднання з комутацією каналів.

66. Спосіб за п. 64, за яким пристрій конфігурують для здійснення одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією каналів,

67. Спосіб за п. 66, за яким пристрій конфігурують для забезпечення відповідного проміжного сервера мережевою адресою іншого термінала, а проміжний сервер конфігурують чутливим до цієї адреси для забезпечення адреси з комутацією пакетів цього іншого термінала.

68. Спосіб за п. 66 або п. 67, за яким пристрій конфігурують для встановлення з'єднання з комутацією пакетів, використовуючи адреси для передачі з комутацією пакетів, одержані через проміжні сервери.

69. Спосіб за будь-яким з пп. 63-68, за яким адресами для передач з комутацією пакетів є адреси протоколу Інтернету.

70. Спосіб за будь-яким з пп. 63-69, за яким пристрій конфігурують для здійснення одночасного встановлення з'єднань з комутацією пакетів і з комутацією каналів шляхом:

встановлення з'єднання з комутацією пакетів і

передачі до іншого термінала адреси для комутації каналів через з'єднання з комутацією пакетів.

71. Спосіб за п. 70, за яким пристрій конфігурують для встановлення з'єднання з комутацією каналів з передачею адрес для комутації каналів через з'єднання з комутацією пакетів.

72. Спосіб за п. 70 або п. 71, за яким адресами для з'єднань з комутацією каналів є ідентифікатори мобільних абонентів в інтегрованій службі обслуговування цифрової мережі.

Текст

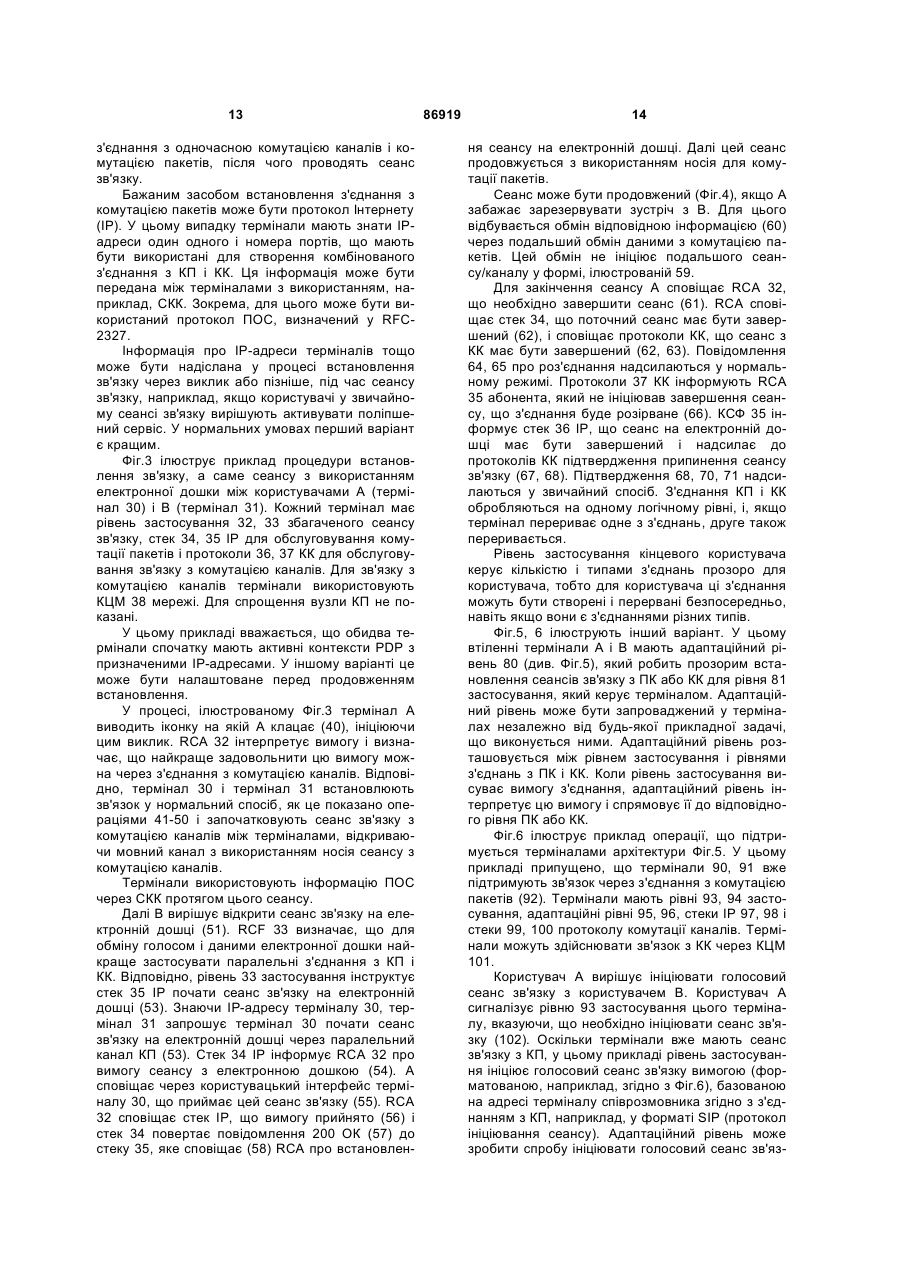

до стеку 35, яке сповіщає (58) RCA про встановлен 86919 14 ня сеансу на електронній дошці. Далі цей сеанс продовжується з використанням носія для комутації пакетів. Сеанс може бути продовжений (Фіг.4), якщо А забажає зарезервувати зустріч з В. Для цього відбувається обмін відповідною інформацією (60) через подальший обмін даними з комутацією пакетів. Цей обмін не ініціює подальшого сеансу/каналу у формі, ілюстрованій 59. Для закінчення сеансу А сповіщає RCA 32, що необхідно завершити сеанс (61). RCA сповіщає стек 34, що поточний сеанс має бути завершений (62), і сповіщає протоколи КК, що сеанс з КК має бути завершений (62, 63). Повідомлення 64, 65 про роз'єднання надсилаються у нормальному режимі. Протоколи 37 КК інформують RCA 35 абонента, який не ініціював завершення сеансу, що з'єднання буде розірване (66). КСФ 35 інформує стек 36 IP, що сеанс на електронній дошці має бути завершений і надсилає до протоколів КК підтвердження припинення сеансу зв'язку (67, 68). Підтвердження 68, 70, 71 надсилаються у звичайний спосіб. З'єднання КП і КК обробляються на одному логічному рівні, і, якщо термінал перериває одне з з'єднань, друге також переривається. Рівень застосування кінцевого користувача керує кількістю і типами з'єднань прозоро для користувача, тобто для користувача ці з'єднання можуть бути створені і перервані безпосередньо, навіть якщо вони є з'єднаннями різних типів. Фіг.5, 6 ілюструють інший варіант. У цьому втіленні термінали А і В мають адаптаційний рівень 80 (див. Фіг.5), який робить прозорим встановлення сеансів зв'язку з ПК або КК для рівня 81 застосування, який керує терміналом. Адаптаційний рівень може бути запроваджений у терміналах незалежно від будь-якої прикладної задачі, що виконується ними. Адаптаційний рівень розташовується між рівнем застосування і рівнями з'єднань з ПК і КК. Коли рівень застосування висуває вимогу з'єднання, адаптаційний рівень інтерпретує цю вимогу і спрямовує її до відповідного рівня ПК або КК. Фіг.6 ілюструє приклад операції, що підтримується терміналами архітектури Фіг.5. У цьому прикладі припущено, що термінали 90, 91 вже підтримують зв'язок через з'єднання з комутацією пакетів (92). Термінали мають рівні 93, 94 застосування, адаптаційні рівні 95, 96, стеки IP 97, 98 і стеки 99, 100 протоколу комутації каналів. Термінали можуть здійснювати зв'язок з КК через КЦМ 101. Користувач А вирішує ініціювати голосовий сеанс зв'язку з користувачем В. Користувач А сигналізує рівню 93 застосування цього терміналу, вказуючи, що необхідно ініціювати сеанс зв'язку (102). Оскільки термінали вже мають сеанс зв'язку з КП, у цьому прикладі рівень застосування ініціює голосовий сеанс зв'язку вимогою (форматованою, наприклад, згідно з Фіг.6), базованою на адресі терміналу співрозмовника згідно з з'єднанням з КП, наприклад, у форматі SIP (протокол ініціювання сеансу). Адаптаційний рівень може зробити спробу ініціювати голосовий сеанс зв'яз 15 ку через зв'язок з ПС. Однак, у даному випадку вважається, що адаптаційний рівень вирішує використати носій для КК. Таке рішення може бути прийняте, базуючись на інформації про можливості мережі у адаптаційному вузлі. Адаптаційний рівень надсилає через SIP повідомлення з запрошенням через стек 97 IP до терміналу В. Це повідомлення містить параметри SIP, які вказують, що має бути використаний носій для КК, і вказують ІМАОЦМ терміналу А. Знання ІМАОЦМ дозволяє терміналу В ідентифікувати виклик, коли вимога становлення надходить до нього. Адаптаційний рівень у терміналі В виявляє надіслане до нього повідомлення з запрошенням. Оскільки форма цього повідомлення вказує вимогу вхідного виклику КК, він відповідає повідомленню 200 ОК, яке містить ІМАОЦМ терміналу В (104). Знання ІМАОЦМ терміналу В дозволяє терміналу А запропонувати ІМАОЦМ встановити майбутній сеанс зв'язку з КК. Коли повідомлення ОК з ІМАОЦМ терміналу В надходить до терміналу А, адаптаційний рівень 95 терміналу А починає встановлювати сеанс з цим ІМАОЦМ (105). Адаптаційний рівень 98 приймаючого терміналу порівнює ІМАОЦМ вхідного виклику з прийнятим операцією 103. Оскільки вони збігаються, він інформує рівень 100 застосування терміналу В про виклик, що надійшов (106). Рівень 100 застосування відповідає повідомленням 107 згоди, і у відповідь адаптаційний рівень 98 приймає виклик КК (108). Після цього встановлюється сеанс зв'язку з КК (109) між кінцевими пунктами, визначеними для первісного з'єднання 92. Така ж процедура здійснюється у випадку, коли SIP використовує проміжний сервер (або CSCF). Для встановлення з'єднання з КП можуть бути використані і інші засоби. Якщо у сеансі зв'язку з комутацією каналу беруть участь два звичайні термінали GPRS (загального пакетного радіо обслуговування), кожний з них знає номер Е.164 іншого, але не обов'язково знає його IP-адресу, призначену GGSN. У цьому випадку, якщо паралельно з існуючим з'єднанням КК має бути встановлене з'єднання з КП, для терміналів виникає потреба у засобах доступу до IP-адреси кожного з них і до будь-яких необхідних апаратних засобів захисту і/або інформації про проміжні шляхи. У цій ситуації протягом сеансу з КК може бути використаний протокол SIP (RFC-2543), первісно призначений для голосового зв'язку через IP. Для визначення SIP URL користувача КК бажано мати заздалегідь визначене відображення ідентифікаторів Е.164 на сукупність SIP URL. Для такого відображення може бути використана заздалегідь визначена логіка або довідкова таблиця. Таке відображення може бути виконане проміжним сервером SIP мережі (120 на Фіг.1). Для цього може бути використана проста таблиця відображень або більш складна база даних, яка має бути 86919 16 протянута для визначення відображення. У першому випадку довідкова таблиця може містить перелік проміжних серверів SIP відповідно до кожного номера Ε.164, наприклад: Номер Е.164 Проміжний сервер SIP Оператор +358 40 sip.soneragprs.fi SONERA +358 41 sipgw.teliagprs.com TELIA +1 30 mcigprs.com MCI У другому випадку проміжний сервер SIP може надати пошукове обслуговування DNS (служба імені домену) з використанням записів DNS SRV. Протягом сеансу зв'язку з КК користувачі знають адреси Е.164 віддаленого абонента. Рівень застосування ініціюючого терміналу, який має ініціювати носія КК для зв'язку з іншим терміналом, використовує адресу Е.164 для формування повідомлення SIP з запрошенням (або SIP INFO) і надсилає його до локального проміжного сервера SIP. Адресатом є номер Е.164 іншого абонента (надісланий з доданням, яке вказує, що адреса є телефонним номером, а не ім'ям користувача), який визначає відповідний проміжний сервер SIP. Ідентифікатор цього сервера повертається до ініціюючого терміналу, який надсилає повідомлення з запрошенням (або INFO) до цього сервера, вказуючи ідентифікатор іншого терміналу. Проміжний сервер-адресат визначає адресу SIP URL, призначену терміналу, через ідентифікатор Е.164 і потім пересилає цю вимогу до зазначеного іншого терміналу через IP-адресу, і встановлення з'єднання з КК продовжується за нормальною процедурою. Слід відзначити, що з факту відсутності інформації про сеанс зв'язку у повідомленні з запрошенням (або INFO) проміжний сервер-адресат визначає, що це повідомлення не вказує на встановлення сеансу. Можуть бути застосовані відповідні процедури нарахувань за послуги, наприклад, базовані на аналізі типу сплачуваного навантаження або на кількості переданої інформації. Наприклад, великі некомпресовані файли зображень можуть бути зроблені більш коштовними при передачі, ніж компресовані. Проміжні сервери SIP можуть також забезпечувати реєстраційні послуги, які виконують різні функції залежно від часу дня, типу сплачуваного навантаження тощо. Наприклад, користувач може замовити, що якщо він прийме GIF-зображення після 16:00, воно має бути переслане за певною електронною адресою. У іншому варіанті для передачі користувацьких даних можуть бути використані повідомлення з запрошенням або повідомлення INFO. Винахід був описаний для застосування у системах UMTS і GPRS, але цим його застосування не обмежується. Слід відзначити, що будь-які ознаки винаходу або їх комбінації, явно або неявно описані тут або будь-яке їх узагальнення входять в об'єм винаходу. Наведений опис дозволить фахівцю виконати модифікації винаходу, не виходячи за межі його об'єму. 17 86919 18 19 86919 20 21 Комп’ютерна верстка А. Рябко 86919 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Communication system and a device with channel switching and packet switching (embodiments)

Автори англійською

Soyninen Jonne, Uskella Sami, Khonko Kharri, Koskelainen Petri

Назва патенту російською

Система и устройство связи с коммутацией каналов и с коммутацией пакетов (варианты)

Автори російською

Сойнинен Йонне, Ускела Сами, Хонко Харри, Коскелайнен Петри

МПК / Мітки

МПК: H04L 12/56, H04W 76/00

Мітки: зв'язку, система, варіанти, каналів, пакетів, комутацією, пристрій
