Складаний велосипед, рознімний кріпильний пристрій і спосіб з’єднання компонентів рами велосипеда

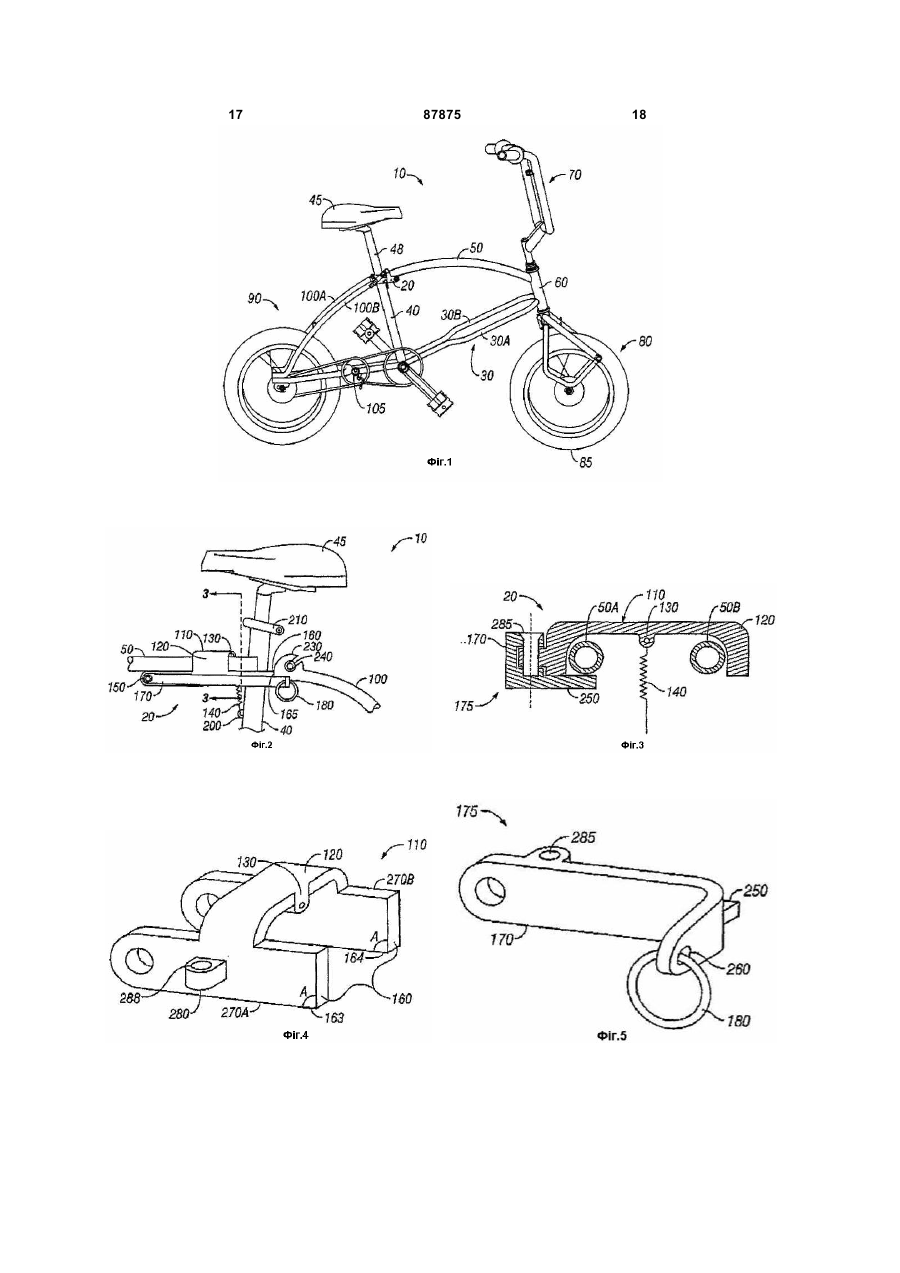

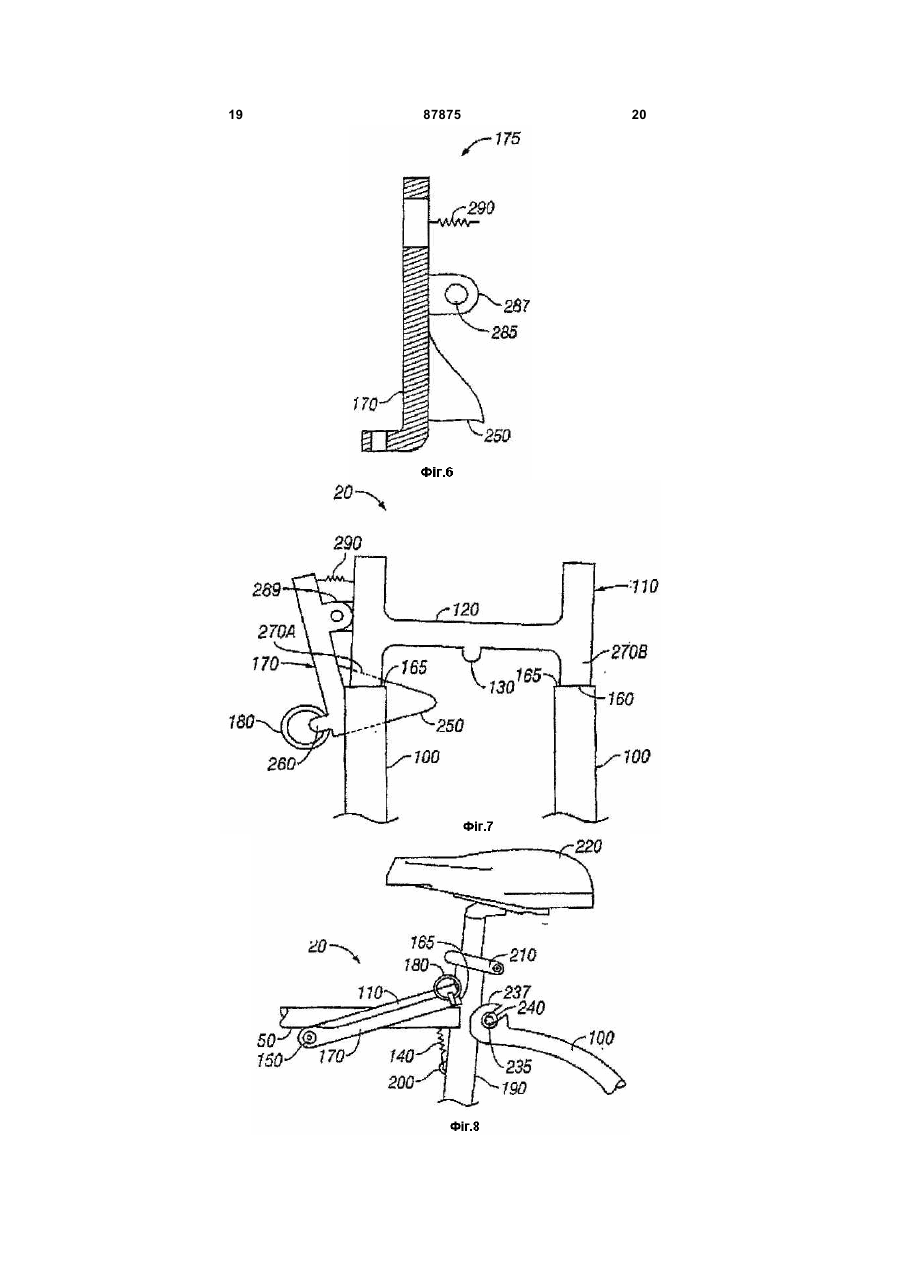

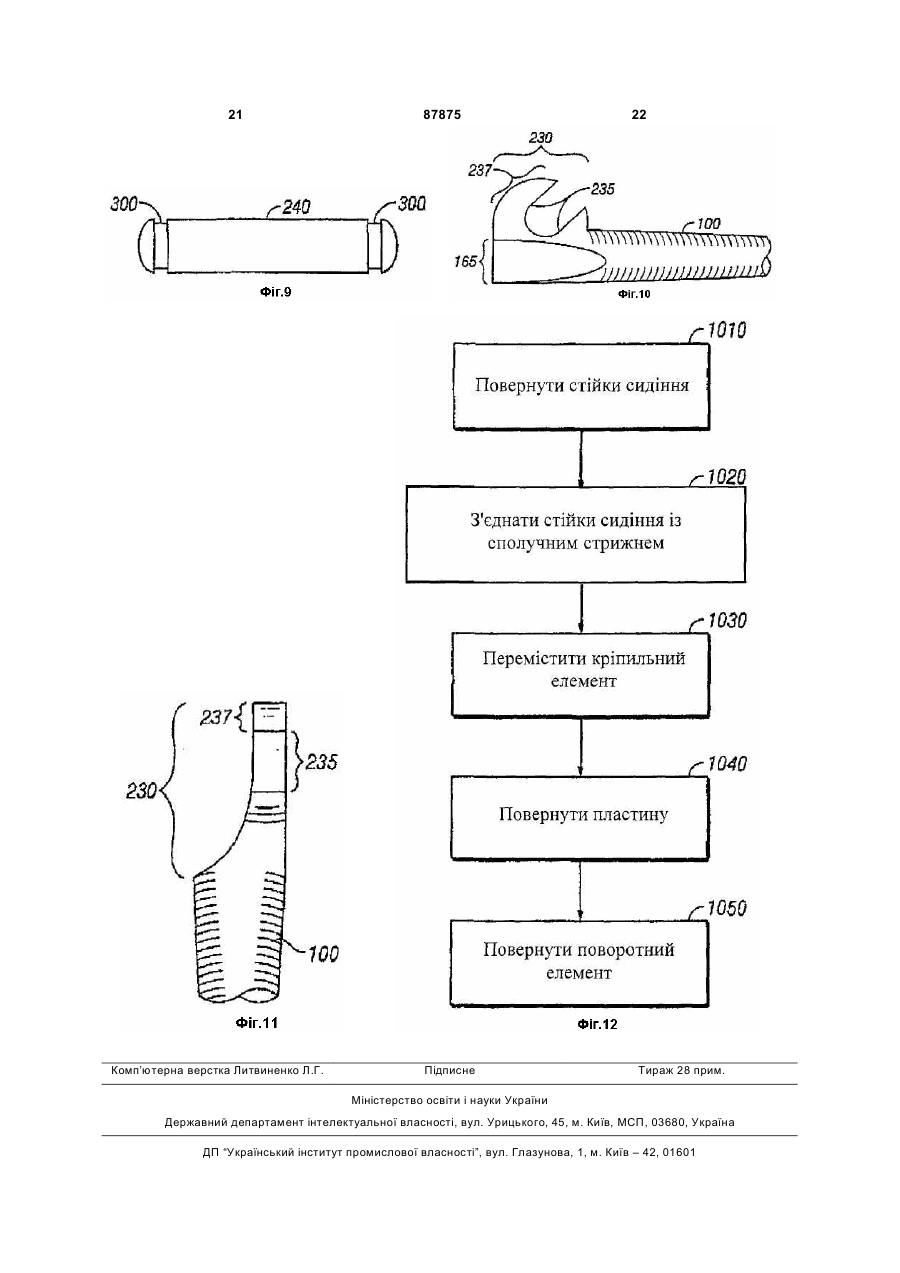

1. Складаний велосипед (10), що має рознімний кріпильний пристрій (20), виконаний з можливістю ручного керування i призначений для з'єднання з можливістю роз'єднання першого елемента (40, 50) рами з другим елементом (100А, 100В) рами велосипеда, який відрізняється тим, що на першому елементі рами на шарнірi шарнірно встановлений кріпильний елемент (110), що має опорну поверхню (160), при цьому другий елемент (100А, 100В) рами виконаний з можливістю переміщення відносно першого елемента (40, 50) рами між положенням для їзди i складаним положенням, причому опорна поверхня (160) i поверхня (165) зачеплення другого елемента (100А, 100В) рами упираються одна в одну i прикладають протидіючі зусилля одна до одної, коли кріпильний елемент (110) знаходиться у положенні зачеплення, а другий елемент рами знаходиться у положенні для їзди. 2. Велосипед за п. 1, який відрізняється тим, що другий елемент рами являє собою стійку (100А, 100В) сидіння велосипеда, а поверхня (165) зачеплення розташована на кінці стійки сидіння. 3. Велосипед за п. 1, який відрізняється тим, що другий елемент рами включає в себе дві стійки (100А, 100В) сидіння велосипеда, а поверхня (165) зачеплення включає в себе дві віддалені поверхні 2 (19) 1 3 Даний винахід в основному належить до кріпильного пристрою, що з'єднує з можливістю роз'єднання два або більше механічних елементи, і до способу його роботи. У рівні техніки відомі пристрої для з'єднання механічних елементів. Такі пристрої включають в себе затискачі, гайки й болти, гвинти, скоби, заклепки й т. д. Деякі із цих пристроїв вимагають підтримування численних механічних елементів в особливому співвідношенні для забезпечення заданого закріплення механічних елементів. Це може бути ускладнене, якщо тільки лише один оператор закріплює механічні елементи. Наприклад, операторові може знадобитися утримувати болт однією рукою й/або інструментом, у той же час використовуючи іншу руку або інструмент для того, щоб закрутити гайку на болті. Це може бути незручним через розташування гайки й болта. Для того щоб допомогти операторові підтримувати механічні елементи в заданому положенні, можуть знадобитися додаткові пристрої. Наприклад, може виникнути складність в орієнтуванні елементів у заданому положенні кріплення. Тому, операторові можуть знадобитися інші пристрої для сприяння підтримці одного або більше механічних елементів у заданому положенні. Такі додаткові пристрої можуть включати в себе затискачі, кліщі або інші захоплювальні пристрої. Додаткові недоліки включають в себе кількість часу, необхідного для кріплення компонентів, а також ковзання й необхідність у достатньому просторі для роботи для заданого закріплення механічних елементів. Більше того, установлення кріпильних елементів, які вимагають складності або вправності при установці, може бути незручним при використанні, коли необхідне швидке установлення. Наприклад, кріпильний пристрій типу гайки й гвинта може бути незручним у використанні, навіть якщо потрібний відносно короткий період часу для установлення механізму гайки й гвинта, оскільки потрібне нагвинчування гайки на болт, і потім загвинчування гайки (або болта) для закріплення механізму. Таким чином, існує необхідність у кріпильному пристрої, що необов'язково є самоорієнтовним, і який можна відносно просто встановити й роз'єднати. Даний винахід значною мірою усуває недоліки відомого кріпильного пристрою за допомогою створення кріпильної системи, яка з можливістю роз'єднання з'єднує два або більше механічних елементів у взаємно зафіксованій орієнтації. Відповідно до одного варіанта здійснення даного винаходу створений кріпильний пристрій, що може бути використаний зі складним велосипедом для рознімного з'єднання одного або більше його елементів. Однак очевидно, що пристрій може бути використаний для рознімного кріплення будь-якого типу елементів. Кріпильний пристрій включає в себе по суті твердий елемент, який у цьому випадку являє собою пластину або відкидну пластину. Пластинчастий елемент із можливістю обертання або шарнірно встановлений на щонайменше один з механічних елементів, наприклад, за допомогою 87875 4 шарнірного вузла. Пластина має опорні поверхні. Опорні поверхні пластини призначені для зачеплення з відповідними поверхнями зачеплення одного або більше з'єднуваних компонентів, відмінних від того компонента (компонентів), до якого шарнірно приєднана пластина. Переважно, кріпильний пристрій включає в себе зміщувальний механізм, який зміщає пластину в напрямку положення зачеплення. Відповідно до іншого об'єкта винаходу створений блокувальний вузол, який закріплює пластину й компонент у заблокованому положенні. Блокувальний вузол може включати в себе блокувальний елемент, який містить ділянку зачеплення, що виступає з нього. Ділянка зачеплення перекриває ділянку щонайменше однієї з опорних поверхонь у заблокованому або закріпленому положенні. Таким чином, поверхня (поверхні) зачеплення й відповідна опорна поверхня (поверхні) утримуються в заданому положенні. Подібним чином у заблокованому положенні переважно опорні поверхні й відповідні поверхні зачеплення здійснюють протилежні й зустрічні сили одна на одну, що приводить до самоорієнтованих зміщувальних сил. Зміщувальний вузол блокувального елемента може бути, але не необов'язково, виконаний з можливістю зсуву блокувального елемента у положення закріплення. Відповідно до іншого об'єкта винаходу створений кріпильний пристрій, який розчіплюється за допомогою повороту блокувального елемента таким чином, що його ділянка зачеплення відходить від відповідної опорної поверхні. У цьому випадку, відкидна пластина повертається навколо свого шарніра, так що опорна поверхня (поверхні) і відповідна поверхня (поверхні) зачеплення відходять одна від одної. Згідно із ще одним варіантом здійснення винаходу кріпильний пристрій використовується для з'єднання двох або більше компонентів складного велосипеда в положенні їзди. Наприклад, відкидна пластина може бути з можливістю обертання прикріплена за допомогою шарнірного вузла до однієї або більше верхніх трубок складного велосипеда поблизу трубки сидіння. Відкидна пластина кріпиться на верх трубки (трубок), так що відкидна пластина може бути повернута з положення закріплення в роз'єднане положення, тобто в незаблоковане положення. Блокувальний елемент у даному варіанті здійснення приєднаний з можливістю обертання до відкидної пластини за допомогою поворотного вузла. Блокувальний елемент включає в себе виступну ділянку зачеплення, так що, коли кріпильний пристрій знаходиться в положенні кріплення, ділянка зачеплення проходить щонайменше частково під щонайменше однією з опорних поверхонь відкидної пластини. Блокувальний елемент також містить зміщувальний вузол, яка зміщає ділянку зачеплення блокувального елемента у заблоковане положення. На блокувальний елемент також може бути встановлена захоплювальна конструкція, наприклад, натяжне кільце. Натяжне кільце дозволяє операторові повертати блокувальний елемент навколо осі повороту між 5 87875 6 заблокованим і незаблокованим положеннями. Фіг. 4 - вигляд зверху в перспективі відкидної Для рознімного кріплення стійок сидіння складного пластини кріпильного пристрою відповідно до одвелосипеда опорні поверхні відкидної пластини ного варіанта здійснення даного винаходу; вирівняні для сполучення з відповідними поверхФіг. 5 - вигляд зверху в перспективі блокуванями зачеплення на кінцях стійки (стійок) сидіння льного елемента кріпильного пристрою відповідно складного велосипеда. Відкидна пластина передо одного варіанта здійснення даного винаходу; міщається вниз до кінців стійок сидіння. Сили, Фіг. 6 - вигляд зверху в поперечному перерізі здійснювані опорними ділянками й відповідними блокувального елемента з Фіг. 5 відповідно до поверхнями зачеплення стійки (стійок) сидіння одного варіанта здійснення даного винаходу; одна на одну, служать для блокування кріпильного Фіг. 7 - вигляд зверху в перспективі кріпильнопристрою на місці. У кращому варіанті здійснення го пристрою в заблокованому положенні на складвинаходу поверхні злегка нахилені відносно перному велосипеді відповідно до одного варіанта пендикуляра для додаткової фіксації й орієнтуванздійснення даного винаходу; ня їх відносних положень. Для роз'єднання кріпиФіг. 8 - вигляд збоку кріпильного пристрою в льного пристрою оператор на вибір повертає незаблокованому положенні, установленого на блокувальний елемент у напрямку від відкидної складний велосипед відповідно до одного варіанта пластини доти, поки ділянка зачеплення більше не здійснення даного винаходу; буде знаходитися під відкидною пластиною. БлоФіг. 9 - вигляд збоку з'єднувального стрижня кувальний елемент і відкидна пластина разом настійки сидіння відповідно до одного варіанта здійправляються в напрямку розблокування (наприснення даного винаходу; клад, вверх) для того, щоб змусити відкидну Фіг. 10 - вигляд збоку кінцевої ділянки стійки пластину повернутися навколо її шарніра в розчесидіння складного велосипеда відповідно до одноплене положення. Це змушує опорну поверхню го варіанта здійснення даного винаходу; (поверхні) відкидної пластини відчіплюватися від Фіг. 11 - вигляд зверху кінцевої ділянки стійки відповідної поверхні (поверхонь) стійок сидіння, сидіння складного велосипеда відповідно до однотим самим дозволяючи стійкам сидіння переміщаго варіанта здійснення даного винаходу; і тися. У такий спосіб видно, що стійки сидіння приФіг. 12 - блок-схема способу збирання ділянки кріплені з можливістю роз'єднання у фіксованому складного велосипеда за допомогою кріпильного взаємозв'язку до верхньої трубки (трубок) і/або пристрою відповідно до одного варіанта здійсненсидіння, й/або трубки сидіння, й/або рами складноня даного винаходу. го велосипеда. Очевидно, що деякі або всі креслення є схеНезважаючи на те, що переважні варіанти матичними ілюстративними кресленнями, і на них здійснення даного винаходу використовуються для необов'язково показані дійсні розміри або розтаскладного велосипеда, варто розуміти, що даний шування показаних деталей. винахід може бути використаний в будь-якій консДалі даний винахід буде описаний докладно трукції, у якій бажано з'єднати з можливістю роз'на прикладі його здійснення з посиланнями на єднання два або більше механічних елементів. прикладені креслення. У даному описі переважні Наприклад, кріпильний пристрій може бути виковаріанти здійснення й показаних прикладів варто ристаний для рознімного з'єднання компонентів у розглядати як зразкові варіанти здійснення даного складних мотоциклах, легких дитячих колясках, винаходу, а не як обмежуючі. Використовуваний візках, коробчастих упаковках, замках дверей контут термін «даний винахід» належить до кожного з тейнера, спеціалізованих меблях, вікнах, дверях, описаних тут варіантів здійснення винаходу й до військовому обладнанні, у літаках або в інших забудь-яких їхніх еквівалентів. Посилання на різні стосуваннях, коли необхідно з'єднати з можливісознаки «даного винаходу» у цьому документі не тю роз'єднання два механічних елементи або біозначають, що всі заявлені варіанти здійснення льше. або способи повинні включати в себе зазначену Кріпильний пристрій переважно має таку консознаку (ознаки). трукцію, щоб працювати без використання якихДаний винахід належить до кріпильного принебудь інструментів, при цьому він здатний міцно строю (також названого «вузлом»), який з'єднує з заблокувати два або більше механічних елементів можливістю роз'єднання два або більше механічв заданому положенні. них елементів. Відповідно до одного варіанта здійЦі й інші відмітні ознаки й переваги даного виснення даного винаходу, кріпильний пристрій монаходу стануть очевидні після прочитання наступже бути використаний для рознімного кріплення ного докладного опису винаходу, наведеного з частин складного велосипеда однієї до одної. Одпосиланням на прикладені креслення, на яких однак слід зазначити, що кріпильний пристрій згідно накові посилальні позиції позначають подібні дез даним винаходом може бути використаний в талі. будь-якому застосуванні, коли бажано з'єднати Фіг. 1 - вигляд збоку варіанта здійснення складва або більше елементів один з одним. Прикладного велосипеда відповідно до одного варіанта дами застосувань кріпильного пристрою є з'єднанздійснення даного винаходу; ня елементів у мотоциклах, легких дитячих колясФіг. 2 - вигляд збоку кріпильного пристрою для ках, візках, коробкових огорожах, замках дверей складного велосипеда відповідно до одного варіаконтейнера, спеціалізованих меблях, вікнах, двента здійснення даного винаходу; рях, військовому обладнанні, літаках і в інших заФіг. 3 - вигляд у поперечному перерізі кріпильстосуваннях, коли можна з'єднати з можливістю ного пристрою по лінії 3-3 з Фіг. 2 відповідно до роз'єднання два, або більше, механічних елеменодного варіанта здійснення даного винаходу; тів. 7 87875 8 Приклад складного велосипеда 10, який вклюповороту може бути розташована в будь-якому чає в себе один приклад кріпильного пристрою 20 місці, але за умови, що заднє колесо 95 може бути згідно із даним винаходом, показаний на Фіг. 1. переміщене відносно рами велосипеда. Складний велосипед 10 може мати будь-яку консНа Фіг. 2 показаний вид збоку варіанта здійструкцію. Як один з прикладів, велосипед має раму, нення рознімного кріпильного пристрою 20 у заяка включає в себе елементи рами, такі як необоблокованому положенні застосовно до складного в'язковий вузол нижніх трубок 30, який, на вибір, велосипеда 10 відповідно до одного варіанта здійможе включати в себе віддалені трубки 30А, 30В, снення винаходу. Кріпильний пристрій 20 включає трубку 40 сидіння, що відповідає трубці під сидінв себе кріпильний елемент 110, який також назиням 45, і в яку може ковзним чином поміщуватися вається «жорстким елементом», «пластиною» і опора 48 сидіння, вузол 50 верхніх трубок, яка за «пластинчастим елементом» або «відкидним плавибором включає в себе розділені верхні трубки, і стинчастим елементом». Цей кріпильний елемент опорну трубку 60. Один кінець верхньої трубки 50 110 позначає будь-який елемент із достатньою приєднаний до опорної трубки 60, так само, як і структурною міцністю для кріплення кріпильного один кінець вузла 30 нижніх трубок. Якщо викориспристрою 20 і витримування сил, прикладених в товується єдина нижня трубка 30, то вона може процесі типового або передбачуваного викорисмати посередині щілину, також по суті забезпечутання. Незважаючи на те, що тут використано виючи розділену нижню трубку. Щілина може мати значений приклад конструкції, варто розуміти, що таку форму, щоб у неї можна було помістити пеможуть бути використані інші структурні форми й реднє колесо складного велосипеда 10, коли пепристосування. Відкидний пластинчастий елемент реднє колесо займає складене положення. 110 необов'язково має підняту ділянку 120 і місце Складний велосипед 10 може також включати 130 для установлення зміщувального вузла, також в себе вузол 70 рукояток, який є складним. Вузол назване першим вушком 130, зміщувальний елерукояток прикріплений з можливістю обертання до мент 140 відкидної пластини, шарнірний вузол опорної трубки 60, так само, як і вузол 80 перед150, опорні поверхні 160, блокувальний вузол, нього колеса. За вибором, вузол 80 переднього який включає в себе блокувальний елемент 170, і колеса може складатися деяким чином так, щоб поверхню зачеплення 180 (також названу «натяжприводити переднє колесо 85 ближче до нижньої ним кільцем» у показаному варіанті здійснення). трубки 30, ніж у розкладеному положенні, показаТрубка 40 сидіння на вибір має місце 200 для ному на Фіг. 1. В одному варіанті здійснення вузол установлення зміщувального вузла, яке буде на80 переднього колеса може бути складений так, зиватися другим вушком 200. Складний велосипед що переднє колесо 85 може бути розташоване 10 може також включати в себе одну або більше поблизу нижньої трубки 30, наприклад, між двома стійок 100 сидіння, які мають на вибір вигнуті ділятрубками 30А і 30В. Нижні трубки 30А і 30В перенки 230 з'єднувача. З'єднувач 230 зачіплюється з важно мають зазор між ними, який є достатньо монтажним стрижнем 240. Монтажний стрижень широким для розміщення переднього колеса 240 переважно прикріплений до трубки 40 сидіння складного вузла 80 переднього колеса. Також є складного велосипеда 10 за допомогою, наприскладний вузол 90 заднього колеса, який може клад, зварювання, хоча можуть бути використані й бути складений так, що заднє колесо 95 переміінші кріпильні пристосування й місця. щається ближче до трубки 40 сидіння, ніж у розШарнірний вузол 150 призначена для кріпленкладеному положенні. Незважаючи на те, що на ня з можливістю обертання або шарнірно пластиФіг. 1 показана єдина верхня трубка 50, також мони 110 до одного або більше елементів, які з'єджуть бути використані віддалені одна від одної нуються кріпильним пристроєм 20. У варіанті верхні трубки. Складний вузол 90 заднього колеса здійснення складного велосипеда, шарнірний вуможе мати одну або більше стійок 100А, 100В сизол 150 використовується для кріплення пластини діння. 110 до рами велосипеда 10, наприклад, до однієї В описаному тут прикладі кріпильний пристрій або більше верхніх трубок 50, трубки 40 сидіння 20 використовується для рознімного кріплення або вузла 30 нижніх трубок. У показаному варіанті вузла 100 стійки сидіння (також названої тут «стійздійснення, шарнірний вузол 150 шарнірно з'єднує ками сидіння» 100, 100А та/або 100В або «стійкою пластину 110 зі вузлом 50 верхніх трубок. Шарнір сидіння») до рами велосипеда, наприклад, до тру150 дозволяє відкидній пластині 110 повертатися в бки 40 сидіння й/або до вузла 50 верхніх трубок, напрямках до верхніх трубок 50 і від них, як описаі/або до вузла 30 нижніх трубок. У короткому описі но більш докладно далі. роботи даного окремого варіанта здійснення, для Зміщувальний вузол призначений для зсуву того, щоб скласти вузол 90 заднього колеса, кріпластини 110 у задане, тобто заблоковане, полопильний пристрій 20 приводиться в дію й звільняє ження. У показаному варіанті здійснення, пружина вузол 100 стійки сидіння від з'єднання у фіксова140 використовується для забезпечення зміщуваному співвідношенні з рамою велосипеда (і трубльного зусилля, хоча варто розуміти, що може кою 40 сидіння й/або вузлом 50 верхніх трубок) бути використана будь-яка форма зміщувального для забезпечення колесу 95 можливості повертапристрою, наприклад, лінійні або торсіонні пружитися навколо точки повороту (як показано посилани (пластинчасті пружини), магнітні елементи й т. льною позицією 105) у складене положення. Для п. У показаному варіанті здійснення, пластина 110 того щоб знову привести велосипед 10 у положенвключає в себе місце під установку одного кінця ня їзди, стійки 100А і 100В можуть бути знову призміщувального елемента, тобто пружини 140. ведені в положення кріплення за допомогою кріпиПружина приєднана до пластини 110 у першому льного пристрою 20. Слід зазначити, що точка отворі 130, також названому першим вушком 130, 9 87875 10 розташованому на піднятій ділянці 120. Варто роформу й, на вибір, включає в себе вирізи, які зачізуміти, що зміщувальний вузол може бути розтапляються з монтажним стрижнем 240. Як показано шований для з'єднання із пластиною 110 у будьбільш докладно на Фіг. 10 і 11, ділянка 235 внутріякому місці або місцях, але за умови, що може шньої поверхні ділянки 230 з'єднувача має таку бути забезпечене достатнє зміщувальне зусилля, форму, щоб зачіпляти й утримувати стійки сидіння для зсуву пластини 110 у заданому напрямку. У в зафіксованому співвідношенні з монтажним показаному варіанті здійснення, пружина 140 пристрижнем 240, коли вони заблоковані в ньому, кріплена на іншому кінці пружини до трубки 40 наприклад, при використанні кріпильного присидіння. Знов-таки, варто розуміти, що може бути строю 20. Ділянка 237 зовнішньої поверхні в покавикористане будь-яке місце кріплення, таке, що заному варіанті здійснення включає в себе по суті достатня міцність зчеплення забезпечується в вигнуту форму. Монтажний стрижень 240 може достатній мірі для кріплення зміщувального вузла. бути міцно прикріплений до рами велосипеда У показаному варіанті здійснення, пружина встабудь-яким способом. У показаному варіанті здійсновлена в місці 200 для установлення на трубці 40 нення він кріпиться до стійки 40 сидіння, наприсидіння. Вушко в цьому місці 200 для установленклад, за допомогою зварювання або будь-якої іння називається другим вушком. У показаному вашої кріпильної техніки або пристосувань. ріанті здійснення, пластина 110 шарнірно закріпМонтажний стрижень 240 переважно також лена в точці 150, за допомогою чого зміщувальний включає в себе пази 300 для сприяння розташувузол здійснює скручувальне зусилля на пластину ванню з'єднувачів 230, коли вони зачіпляються зі 110, зміщаючи її в заданому напрямку. У показастрижнем 240. Стійки 100 сидіння переважно ному варіанті здійснення, цей напрямок як правиутворюють частину складного вузла 90 заднього ло проходить обертово вниз, до вузла 50 верхніх колеса складного велосипеда 10. Коли складний трубок, навколо шарніра 150. Слід зазначити, що, велосипед 10 займає розкладене положення або незважаючи на те, що показано обертальний наположення їзди, сполучна ділянка 230 приєднуєтьпрямок зсуву, за допомогою якого зміщувальний ся до монтажного стрижня 240, наприклад, шлявузол здійснює зміщувальну силу на єдину ділянку хом поміщення кожного з вирізів 235 у відповідний (у першому вушку 130), яка знаходиться на віддапаз 300. Опорні поверхні 160 пластини 110 опираленні від відповідного місця повороту, навколо ються на відповідні кінцеві поверхні 165 стійок 100 шарніра 150, в інших варіантах здійснення зміщусидіння, і протилежні сили, здійснювані кінцевими вальним вузлом можуть бути забезпечені багатоопорними поверхнями 160 і стійками 100 сидіння точкові зусилля. Наприклад, зміщувальний вузол (наприклад, на кінцевих поверхнях 165) одна на може альтернативно здійснювати зусилля на дві одну, служать для підтримки кріпильного пристрою або більше віддалені точки, наприклад, для забез20 у заблокованому положенні. Слід зазначити, що печення лінійного зсуву в заданому напрямку або зовнішня поверхня 237 може мати таку форму, вже описаного прикладу обертального зсуву. щоб сприяти розташуванню стійок 100 сидіння в В одному варіанті здійснення, відкидна пласположенні кріплення. У показаному варіанті здійстина 110 необов'язково включає в себе опорні понення, зовнішня поверхня (поверхні) 237 вигнута верхні 160, які зачіпляються з відповідними повертак, щоб ковзним чином зачіплятися із кріпильним хнями зачеплення 165 на інших елементах. пристроєм 20 на опорних поверхнях 160 або поПереважно, кожна з опорних поверхонь 160 є по близу них. суті плоскою поверхнею, що має відповідний (тобЗа вибором, блокувальний вузол 175, який то протилежний) кут відносно відповідної поверхні включає в себе блокувальний елемент 170, і зв'язачеплення 165. Вибраний кут (позначений як кут заний пристрій, описаний нижче, призначені для «А» на Фіг. 4) може являти собою будь-який кут, утримання кріпильного пристрою 20 у заблоковаале переважно він злегка відхилений від перпенному положенні. Блокувальний елемент 170 вклюдикуляра відносно відповідної суміжної поверхні, чає в себе поверхню 250 зачеплення (показану на позначеної посилальними позиціями 163 і 164 на Фіг. 3), яка може бути розміщена щонайменше Фіг. 4. Переважно, кут становить від 80 до 100 грачастково поруч із (наприклад, знизу, як на кресдусів, хоча очевидно, що може бути використаний леннях) щонайменше однією з опорних поверхонь будь-який заданий кут, навіть прямій, або кути, 160. Блокувальний елемент 170 установлений з суттєво відхилені від перпендикуляра, за умови, можливістю переміщення, так що поверхня 250 що відповідні кінцеві поверхні 165 мають сполучезачеплення може бути переміщена в її вихідне ну орієнтацію, за допомогою чого вони здійснюють положення поблизу щонайменше однієї з опорних протилежні сили одна на одну, коли пластина знаповерхонь 160, і в незаблоковане положення, коли ходиться в заблокованому положенні. Опорні повона знаходиться на віддаленні від опорних повеверхні 160 можуть розташовуватися в будь-якому рхонь 160. Переважно, блокувальний елемент 170 місці на відкидній пластині 110, так що вони моустановлений з можливістю обертання, так що жуть опиратися на відповідні кінцеві поверхні 160. поверхня 250 зачеплення може бути повернута в У показаному варіанті здійснення вони розташозаблоковане положення й з нього. У показаному вуються на відповідних подовжувальних кінцях або варіанті здійснення блокувальний елемент 170 елементах 270А, 270В. прикріплений з можливістю повороту до блокуваУ показаному варіанті здійснення відповідні кільної пластини 110, наприклад, по поворотній нцеві поверхні 165 виконані на відповідних кінцях зборці 289 блокувального вузла 175. Блокувальна стійок 100 сидіння. Кінцеві поверхні 165 стійок 100 пластина 110 шарнірно прикріплена до одного з сидіння також включають в себе на вибір вигнуту компонентів за допомогою шарнірного вузла 150, ділянку 230 з'єднувача, який може мати будь-яку який забезпечує переміщення в першому напрям 11 87875 12 ку обертання, і блокувальний елемент 170 з можНа Фіг. 3 показаний поперечний переріз кріпиливістю повороту прикріплений до блокувальної льного пристрою 20 по лінії 3-3 з Фіг. 2. На цьому пластини 110 з можливістю обертання в другому кресленні вузол 50 верхніх трубок включає в себе напрямку обертання за допомогою поворотного трубки 50А і 50В. Крім того, на цьому кресленні вузла 289. У показаному варіанті здійснення перділянка 250 зачеплення (також названа «поверхший і другий напрямки обертання ортогональні нею зачеплення») блокувального елемента 170 або перпендикулярні один одному, хоча варто проходить щонайменше частково під пластиною розуміти, що можуть бути вибрані й інші кутові 110. Блокувальний елемент 170 на вибір включає співвідношення, за умови, що опорні поверхні 160 в себе захоплювальну конструкцію 180, яку корисблокувальної пластини 110 можуть бути перемітувач може використовувати для полегшення защені, і блокувальний елемент 170 може бути пехоплювання й переміщення блокувального елемереміщений у задане положення й з нього. Подібнта 170. На вибір, захоплювальна конструкція ним чином, можуть бути використані інші монтажні являє собою натяжне кільце 180, установлене структури, які дозволяють або блокувальному через додаткове третє вушко 260. Натяжне кільце елементу 170, або блокувальній пластині 110 здій180, на вибір, може бути використане для полегснювати задані переміщення, наприклад, лінійні шення для оператора захоплювання й обертання або ковзні з'єднання. Також слід зазначити, що блокувального елемента 170 навколо осі поворотерміни «поворотний», «шарнір» і «обертання», і ту. Хоча вушко 180 і кільце показані як один з при«з можливістю повороту», «шарнірно» і «з можликладів такої конструкції для полегшення для опевістю обертання» використовуються в даному ратора захоплювання й натягнення блокувального описі взаємозамінно; при цьому терміни «шарнірелемента варто розуміти, що може бути викорисний вузол» 150 і «поворотний вузол» 289 описані тана будь-яка захоплювальна конструкція, наприрізними словами для того, щоб їх розрізняти, хоча клад, язички, гачки, зазублини й т. д., яка дозволяє використання таких різних термінів не означає, що операторові захоплювати й переміщати блокувавони виконують різні функції різними способами, і льний елемент 180 навколо його осі повороту. В для одержання шарнірних з'єднань необов'язково одному варіанті здійснення, блокувальний елеможуть бути використані інші механізми. мент 170 являє собою пружину, зміщену так, що У показаному варіанті здійснення поворотний ділянка 250 зачеплення зміщається до пластини вузол 289 включає в себе гвинт або вісь шарніра 110, тобто до її зачепленого, або заблокованого, (не показано), який поміщено через отвір у шарніположення. Приклад зміщувального механізму 290 рну опору 287, і відповідний отвір 288 у шарнірній показаний на Фіг. 6, відповідно до якого пружина опорі 280, що забезпечує шарнірне з'єднання бловикористовується для проштовхування одного кувального елемента 170 із пластиною 110. У покінця блокувального елемента 170 від блокувальвністю заблокованому положенні кріпильного приної пластини 110, при цьому пружина зачіпляється строю 20 блокувальний елемент розташовується з блокувальним елементом 170 із протилежної так, що його поверхня 250 зачеплення шляхом сторони від ділянки 250 зачеплення відносно осі ковзання підведена до щонайменше однієї із топовороту, у такий спосіб зміщаючи ділянку зачепчок, у яких опорні поверхні 160 опираються на відлення в протилежному напрямку, а саме - до пласповідні кінцеві поверхні 165. Наприклад, поверхня тини 110. Варто розуміти, що може бути викорис250 зачеплення блокувального елемента на вибір таний будь-який тип зміщувального вузла, який може проходити так, щоб частково перекривати зміщає блокувальний елемент у заданому напрямодну з опорних поверхонь 160 і відповідну кінцеву ку. Наприклад, скручувальні зусилля можуть бути поверхню 165 або, як варіант, повністю перекриприкладені через пластинчасті пружини, установвати одну з опорних поверхонь і відповідну кінцеву лені в заданому місці, або на поворотний вузол. поверхню 165 або, як варіант, може проходити так, Альтернативно, лінійні зміщувальні зусилля мощоб перекривати дві опорні поверхні 160 і відповіжуть бути прикладені в будь-якій бажаній точці, як дні дві кінцеві поверхні 165 і так далі. Може бути показано, або, як варіант, з іншої сторони поворовикористаний будь-який розмір або форма повертного вузла, тобто на стороні ділянки 250 зачепхні 250 зачеплення для забезпечення проходженлення, за допомогою чого лінійний зсув буде приня поблизу блокувальної пластини, 110, так що кладений до пластини 110. Поворотний пластина 110 буде утримуватися в заблокованому зміщувальний вузол 290 сприяє підтримці ділянки положенні. Таким чином, поверхня 250 зачеплення 250 зачеплення щонайменше частково під механіблокувального елемента 150 допомагає підтримучними елементами, з'єднуваними із можливістю вати кріпильний пристрій 20 і стійки 100 сидіння в роз'єднання, у заблокованому положенні. Це досязаданому положенні за допомогою зменшення гається за рахунок того, що поворотний зміщувапереміщення відкидної пластини 110 і стійок 100 льний елемент 290 притискає ділянку 250 зачепсидіння. лення блокувального елемента 170 поблизу Слід зазначити, що в альтернативному варіаннатяжного кільця до відкидної пластини 110. ті здійснення винаходу не потрібний блокувальний На Фіг. 7 і 8 проілюстрована робота прикладу механізм, що включає в себе блокувальний елеваріанта здійснення кріпильного пристрою згідно із мент 170, поверхню 250 зачеплення, і з'єднаний з даним винаходом. На Фіг. 7 показаний вигляд у ним додатковий шарнір і зміщувальні елементи. перспективі кріпильного пристрою 20 у заблоковаЗамість цього, пластина 110 і сили, здійснювані ному положенні, а на Фіг. 8 показаний кріпильний поверхнями 160 і 165 одна на одну, є достатніми пристрій 20 у незаблокованому положенні. У задля з'єднання компонентів, з'єднуваних із можлиблокованому положенні опорні поверхні 160 відкивістю роз'єднання. дної пластини 110 опираються на відповідні пове 13 87875 14 рхні зачеплення 165. Виступна ділянка 250 зачепі стійки 100 сидінь прикладають одна до одної лилення блокувального елемента 170 проходить під ше незначні зусилля. однією з опорних поверхонь 160, як показано на На Фіг. 10 і 11 показані ілюстративні місцеві кресленні. Кінцева ділянка ділянки 250 зачепленвигляди стійки 100 сидіння складного велосипеда, ня, яка виступає в простір між двома показаними яка має сполучну ділянку 230 відповідно до одного опорними поверхнями 160, показана суцільними варіанта здійснення винаходу. Сполучна ділянка лініями. Ділянка ділянки зачеплення, яка знахо230 переважно поміщується в пазу 300 сполучного диться під опорною поверхнею (і ділянкою стійки стрижня 240. Пази 300 сприяють утриманню спо100 сидіння і його поверхні зачеплення 165) покалучної ділянки 230 у заданому положенні. зана пунктирними лініями. Поворотний зміщувальСпосіб згідно із даним винаходом тепер буде ний вузол 290 приєднується до ділянки блокуваописаний більш докладно з посиланням на Фіг. 12. льного елемента 170, який розташований з На Фіг. 12 проілюстрований спосіб збирання склапротилежної сторони від ділянки 250 зачеплення дного велосипеда 10 за допомогою кріпильного відносно поворотного вузла (позначеного посилапристрою 20 відповідно до одного варіанта здійсльною позицією 289). Зміщувальний вузол 290 нення даного винаходу. На етапі 1010, стійки 100 також прикріплений до пластини 110. Здійснювана сидіння складного велосипеда повертають у насила направляє блокувальний елемент 170 від прямку до трубки 40 сидіння складного велосипепластини 110, і, таким чином, зміщає ділянку 250 да навколо осі повороту 105 вузла 90 заднього зачеплення до опорної поверхні 160 (і стійки 100 колеса. На етапі 1020, сполучні ділянки 230 стійок сидіння й поверхні зачеплення 165) і під неї, що 100 сидіння з'єднують зі сполучним стрижнем 240, зміщає щонайменше ділянку поверхні 250 зачепнаприклад за допомогою зачіплювальних пазів лення в заблоковане положення. Натяжне кільце 300. На етапі 1030, блокувальний елемент 170 180 може бути використане для повороту блокуповертають навколо його осі повороту в поворотвального елемента 170 навколо поворотного монному вузлі 289 таким чином, що ділянка 250 зачетажного вузла 289. За допомогою достатнього поплення віддаляється від опорних поверхонь 160, вороту блокувального елемента 170 від відкидної приводячи вузол в стани для переміщення в запластини 110, поверхня 250 зачеплення більше не блоковане положення. Це може здійснюватися проходить під стійками 100 сидіння й відкидною шляхом натягу натяжного кільця 180 з достатньою пластиною 110. У цьому випадку кріпильний присилою для подолання зміщувальної сили від змістрій 20 можна роз'єднати, як буде більш докладно щувального вузла 290 або, як варіант, за допомоописано далі. гою тиску на поверхню 237. На етапі 1040, відкидБлокувальний елемент 170 займає незаблокону пластину 110 кріпильного пристрою 20 ване положення, коли поверхня 250 зачеплення не повертають навколо свого шарніра 150 таким чирозташовується під опорними поверхнями 160 (і їх ном, що опорні поверхні 160 примусово привовідповідними подовжувальними елементами 270А, дяться в сполучне положення з відповідними по270В відкидної пластини 110). Це може бути здійсверхнями зачеплення 165 стійок 100 сидіння. Це нене за допомогою натяжного кільця 180, як було може бути здійснене шляхом забезпечення роботи описано вище. Для від'єднання кріпильного присили стиску пружини, здійснюваної зміщувальним строю 20, блокувальний елемент 170 переміщамеханізмом 140, для вимушеного надання пластиється в незаблоковане положення, і відкидна плані 110 заданої орієнтації, або, як варіант, оператор стина 110 від'єднується від зв'язаного з нею може сприяти цьому руху, наприклад, шляхом накомпонента. У показаному варіанті здійснення, тягу вниз кільця 180 або шляхом тиску вниз на зв'язаний компонент включає в себе стійки 100 пластину 110. Цей етап триває доти, поки кріпильсидіння. При роз'єднанні кріпильного пристрою, ний пристрій не займе заблоковане положення. У відкидна пластина повертається навколо шарніррезультаті цих дій, стійки 100 сидіння й пластина ного вузла 150 так, що опорні поверхні 160 розчіп110 здійснюють лінійно протилежні сили одна на ляються з їхніми відповідними поверхнями зачеподну. На етапі 1050, блокувальний елемент 170 лення 165 на стійках 100 сидіння. Це дозволяє повертають навколо його осі повороту в поворотвільно переміщати стійки сидіння в їхньому прироній зборці 289 таким чином, що ділянка 250 зачепдному напрямку складання, який у показаному лення розташовується під щонайменше однією з варіанті здійснення спрямований до трубки 40 сиопорних поверхонь 160, у такий спосіб блокуючи діння й перекриває її. Таким чином, звільняється пластину 110 від повороту з положення зачепленсила складання стійок 100 сидіння й вузла 90 задня, у якому поверхні 160 і 165 опираються одна на нього колеса для переміщення в напрямку, раніше одну. Це може бути здійснене шляхом звільнення заблокованому блокувальною пластиною 110 і, натяжного кільця 180, дозволяючи зміщувальним зокрема, зачепленому поверхнями 160. силам, здійснюваним зміщувальним вузлом 290, У незаблокованому положенні відкидна пласвпливати для повороту блокувального елемента тина 110 може бути повернута у вертикальне понавколо його осі обертання. У деяких прикладах, ложення навколо шарніра 150. Відкидна пластина оператор може давити на кільце 180 або ділянку 110 може бути повернута так, що опорні поверхні блокувального елемента 170 для сприяння його 160 більше не контактують із кінцевими ділянками переміщенню в заблоковане положення. Варто стійок 100 сидіння. Як варіант, опорні поверхні 160 розуміти, що етапи способу, описані тут, можуть можуть опиратися на кінцеві ділянки стійок сидінбути здійснені в будь-якому порядку, при якому ня; однак, відкидна пластина 110 може бути доможна здійснити операції з'єднання й роз'єднання. сить легко повернута, оскільки опорні поверхні 160 Наприклад, етапи при операції з'єднання можуть альтернативно здійснюватися так, що етап 1030 15 87875 16 здійснюється в один час із етапом 1040, або іншим зміщене під дією зміщувального вузла 290, за доспособом перекриває етап 1040. помогою чого кріпильний пристрій і стійки сидіння Відповідно до одного можливого способу роблокуються щодо подальшого переміщення, як боти при розкладанні або збиранні складного вепоказано на етапі 1050. За вибором, зміщувальний лосипеда 10, після того, як стійки 100 сидіння вевузол може не використовуватися, і користувач лосипеда вузла заднього колеса зайняли належне може вручну керувати кріпильним пристроєм 20 положення, як зазначено з посиланням на посиладля повернення пластини в її вихідне положення. льну позицію 1010, передні грані 237 сполучних У варіанті здійснення, у якому поверхня зачепленділянок 230 стійок 100 сидіння опираються на планя не була відведена, варто розуміти, що етап або стину 110 на опорних поверхнях 160 або поблизу поворот пластини 1040 униз може служити для них, і прикладають силу на пластину 110, що діє як тиску на ділянку поверхні 250 зачеплення краєм крутний момент, який діє навколо шарніра 150, 237. У такому варіанті здійснення переважно, щоб викликаючи переміщення на відповідних кінцях поверхня зачеплення мала вигнутий профіль, за елементів переміщення 270А і 270В, які мають допомогою чого сили контакту виштовхували б її опорні поверхні 160. Таким чином, на етапі 1010, назовні, тобто повертали блокувальний елемент за вибором, пластина 110 переміщається під дією навколо осі повороту поворотного вузла 289. Після установлення стійок 100 сидіння. При такому спотого, як поверхня 250 зачеплення віддалилася від собі роботи, елементи переміщення 270А і 270В нижнього краю кінцевої ділянки 230 стійки сидіння, переміщаються вверх під дією сил, здійснюваних вона може бути назад защепнута в положення передніми краями 237 стійок 100 сидіння, у той час кріплення за допомогою впливу зміщувального як протилежний кінець пластини 110 залишається вузла 290 або вручну, як зазначено на етапі 1050. шарнірно приєднаним за допомогою шарніра 150. Розблокування кріпильного механізму й склаІнакше кажучи, передні крайки 237 сковзають по дання велосипеда 10 згідно із даним винаходом нижніх краях 270А і 270В, які також розташовуютьможе бути здійснене шляхом виконання етапів, ся на відповідних опорних поверхнях 160 або попоказаних на Фіг. 12, у зворотному порядку. Інакше близу них. Такий рух штовхає пластину 110 вверх кажучи, вузол можна розблокувати за допомогою в цьому місці. Коли передня крайка 237 сковзає по повороту поворотного елемента (1050) доти, поки нижніх краях елементів 270А і 270В переміщення поверхня 250 зачеплення не віддалиться від пласякнайдалі, внутрішні поверхні 235 також у такий тини 110 і стійок 100 сидіння, потім надавити вверх спосіб поміщуються у відповідні пази 300 монтажна пластину 110, тобто вивести її із зачеплення з ного стрижня 240, що показано на зразковому етаповерхнями 165 (1040), потім, хоча й необов'язкопі 1020. Наприкінці переміщення кінцевих ділянок во, звільнити блокувальний елемент, для його 230 стійок 100 сидіння (які включають поверхні повернення у вихідне положення за допомогою 235, 237) або ближче до кінця, елементи 270А і зсуву під дією зміщувального вузла (1030), від'єд270В звільняються від передніх країв і можуть вінати стійки сидіння (1020) і, в остаточному підсумльно переміститися назад у вихідне положення, як ку, бажаним чином скласти велосипед, наприклад, показано етапом 1040. за допомогою складання вузла 90 заднього колеса Незважаючи на те, що відповідно до опису пе(1010) і, на вибір, складання вузла 80 переднього редбачається тиск поверхні 237 на пластину 110, колеса й вузла 70 рукояток. варто розуміти, що при альтернативному способі У такий спосіб можна бачити, що створено роботи поверхня 250 зачеплення блокувального рознімний кріпильний пристрій. Фахівцеві в даній елемента 170 не відводиться, наприклад, за догалузі техніки очевидно, що даний винахід може помогою натягу кільця 180. При такому способі бути здійснений на практиці за допомогою реаліроботи пластина 110 переміщається за допомогою зації варіантів здійснення, відмінних від описаних тиску поверхні 237 на ділянку поверхні 250 зачепвище, які були представлені в даному описі з мелення. тою ілюстрації, а не обмеження. Опис і приклади, Переважно, пластина зміщається у вихідне наведені в цьому описі, а також прикладені кресположення за допомогою зміщувального вузла лення ілюструють лише окремий варіант (варіан140, як це було описано раніше, дозволяючи пласти) здійснення даного винаходу. Опис і креслення тині 110 повертатися вниз у її вихідне положення, не обмежують обсяг даного винаходу. Численні доти, поки це дозволяють сполучні опорні поверхні конструкції, відмінні від вищеописаних варіантів 160 і поверхні зачеплення 165. У варіанті здійсздійснення, будуть входити в буквальні й/або юринення, у якому поверхня 250 зачеплення відводичні рамки нижчеподаної формули винаходу, і диться, наприклад, за допомогою натягу кільця даний винахід обмежений тільки лише прикладе180, після того, як нижній край пластини 110 був ною формулою винаходу. Слід зазначити, що для віддалений від поверхні 250 зачеплення блокуваокремих варіантів здійснення винаходу можуть льного елемента 170, вона може повернутися у бути використані різні еквіваленти для реалізації своє вихідне положення, наприклад, у положення, винаходу. 17 87875 18 19 87875 20 21 Комп’ютерна верстка Литвиненко Л.Г. 87875 Підписне 22 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
