Універсальна фільтрувальна касета

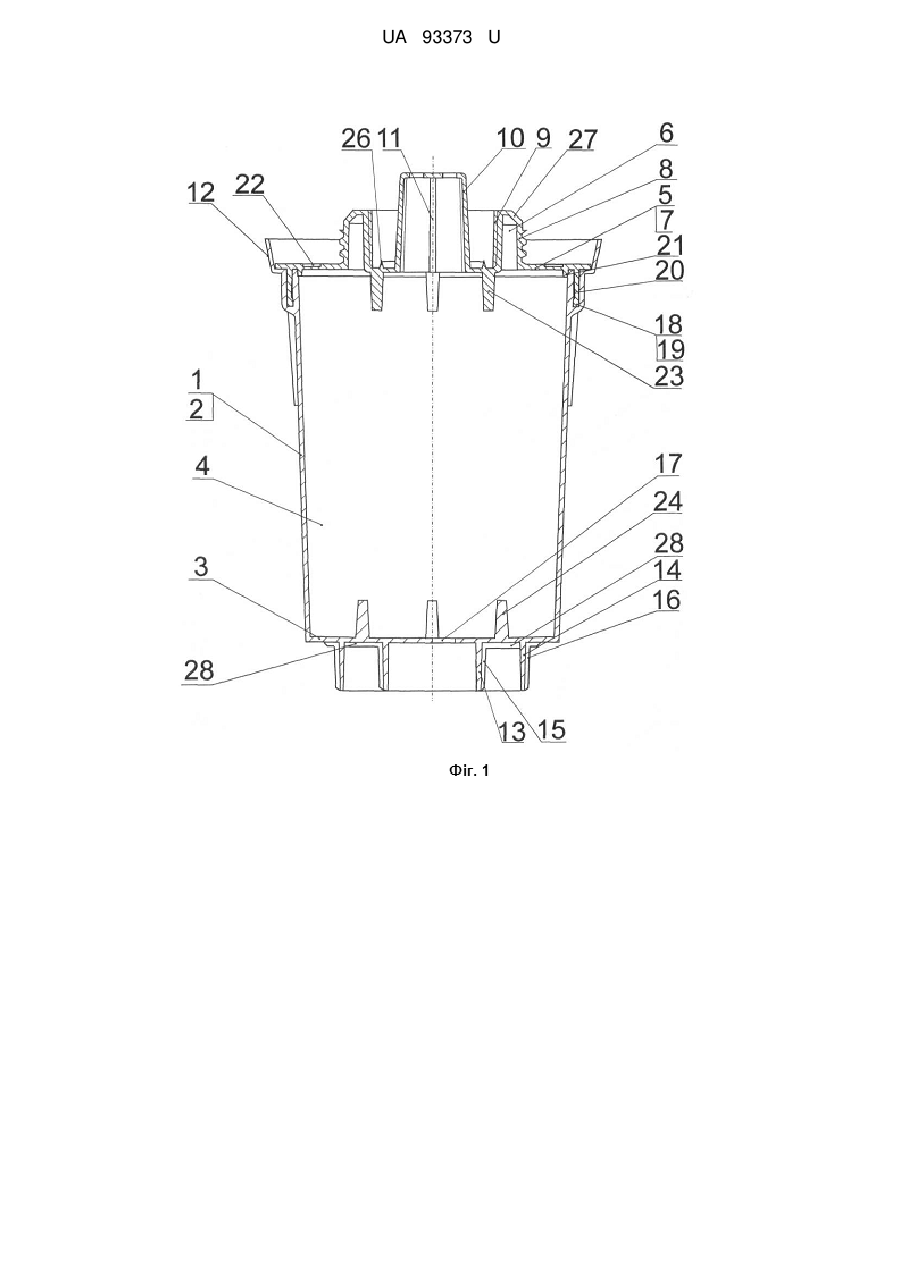

Реферат: Універсальна фільтрувальна касета містить, з можливістю заповнення фільтрувальним матеріалом, корпус із дном з отвором і суцільною обводовою стінкою, та кришку, що має концентрично розташовану циліндричну частину з різзю, що виступає над диском кришки, та має у центрі пустотілий виступ з наскрізними прорізами. Кришка по контуру диска закріплена в верхній частині корпусу, який має виступаючий уверх зовнішній конусний поясок з більшим діаметром зверху. Концентрично розташована циліндрична частина на диску кришки, кільцева відкрита зверху, та має різь як ззовні, так і зсередини, пустотілий виступ розташований на диску кришки всередині циліндричної частини. На днищі корпусу ззовні розташовано не менше двох кільцевих концентричних виступів, на яких ззовні на утворюючих розташовані не менше ніж по три поздовжніх ребра, і отвір у днищі зроблений всередині меншого кільцевого виступу. UA 93373 U (54) УНІВЕРСАЛЬНА ФІЛЬТРУВАЛЬНА КАСЕТА UA 93373 U UA 93373 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до очистки питної води, а саме до посудин з фільтрувальними касетами не сполученими з системами водогінних труб і призначеними для доочищення невеликої кількості водопровідної питної води. Багато фірм випускають посудини для фільтрування, які мають зовнішню ємність у вигляді глечика з ручкою, та вставну ємність, яка розміщена в верхній частині і сполучена з зовнішньою через фільтруючий елемент. Кожна посудина для доочищення води має змінну фільтрувальну касету, але кожна фірма випускає посудини під різні приєднувальні розміри та з різною конструкцію вузла для приєднання фільтрувальних касет. Відомі фільтри глечикового (гравітаційного) типу, для яких потрібні фільтрувальні касети. Фільтр кожного виробника має свої елементи для приєднання касети на штатному місці (фільтрувальні касети та глечики в яких вони установлюються, демонструються на сайтах: http://www.barrier.ru, http://www.odinfilter.ru, http://www.rosal.com, та в рекламних буклетах): фільтрувальна касета фірми "БРІТА ГМБХ" (BRITA GMBH), Німеччина, для приєднання до ємності глечика, має конусний поясок з конусністю 30 в верхній частині окружної стінки, який виступає за межі твірної окружної стінки, а також має на кришці - циліндричний пустотілий виступ, на якому концентрично розташований урізаний пустотілий конус, в яких виконані наскрізні прорізи. На деяких фільтрувальних касетах в окружній стінці є впадина, для можливості сполучення з стопорним елементом встановленим в деяких моделях глечиків фірми; фільтрувальна касета "Бар'єр" виробництва AT "МЕТТЕМ-Технології", Російська Федерація, для приєднання до ємності глечика має зовнішню різь на циліндричному концентрично розташованому виступі на кришці; фільтрувальна касета В100-5 ТОВ "Аквафор", Російська Федерація, для приєднання до ємності глечика має конусний поясок з конусністю 30 в верхній частині окружної стінки, який виступає за межи твірної окружної стінки, а також на кришці зроблений концентрично розташований пустотілий з плоскою основою ступінчатий циліндр, в стінках якого виконані наскрізні прорізи, та більші розміри конусного пояска ніж у попередніх конструкціях. Також глечики та фільтрувальні касети "Роса" українського виробника МСП "Метрологія", глечики та фільтрувальні касети "Анна" та "Дафі" польського виробника, фільтрувальні касети та глечики "Кенвуд", виготовлені у Великобританії. Проблемою є те, що споживачу для заміни фільтрувальної касети потрібно шукати тільки таку касету, яка має необхідні розміри, згідно розмірів та конструкції відповідного місця в глечику, і якщо, наприклад, фірма "БРІТА ГМБХ" вже випускає нові глечики, з фільтрувальними касетами зовсім іншої конструкції, то пересічному громадянину вже важко знайти необхідну замінну фільтрувальну касету. До того ж, не завжди зручно користуватися глечиком, так як споживачі активно користуються пляшками, та бутилями з полікарбонату або поліетилентерфтолату (в подальшому ПЕТ), тобто із полімерних матеріалів, і виникає потреба в компактній системі очищення питної води, яка легко трансформується під існуючі варіанти тари, треба тільки мати достатньо універсальну фільтрувальну касету. Відомий універсальний пристрій для очищення питної води, описаний в патенті України на корисну модель № 86914, який був опублікований 10.01.2014 року у бюлетені № 1, МПК B01D 24/02, B01D 35/143, по якому універсальний пристрій для очищення води, корпус якого має форму наскрізної лійки циліндричної форми із звуженням у нижній частині, причому вказаний пристрій додатково містить верхню кришку корпусу та наповнені фільтрувальними завантаженнями змінні префільтр (картридж) і м'який полімерний контейнер з отворами; при цьому звуження у нижній частині корпусу містить, згори донизу, майданчик для встановлення змінного префільтра (картриджа), вмістилище для розміщення м'якого полімерного контейнера з отворами та нижню заглушку корпусу з отвором для очищеної води, що є меншим за розмір м'якого полімерного контейнера. На зовнішній поверхні звуження у нижній частині корпусу може бути виконана різьба для з'єднання з приймальною ємністю. Цей пристрій вирішує проблему компактності пристрою очищення питної води, але недоліками є те, що він призначений тільки для збору води в якусь тару одного типорозміру горлечка і не може бути також використаний наприклад в якому не будь з глечиків описаних вище, а також те, що схема очищення тільки одна - лійка над прийомною ємністю. Найбільш близьким аналогом корисної моделі, вибраний як прототип, є універсальна фільтрувальна касета, описана в деклараційному патенті на корисну модель № 37006, опублікованому 10.11.2008, бюл. № 21, МПК B01D 27/08, В27/00, згідно з яким, універсальна фільтрувальна касета, містить заповнений фільтрувальним матеріалом корпус із дном і 1 UA 93373 U 5 10 15 20 25 30 35 40 45 50 55 обводовою стінкою, кришку, що міцно закупорює корпус і з'єднана з обводовою стінкою, що має підставку для кришки, а також містить елемент для можливості приєднання до ємності, причому кришка має концентрично розташовану на дисковій частині кришки пустотілу циліндричну частину з зовнішньою різзю, на якій зверху концентрично розташований зрізаний конусний пустотілий виступ з наскрізними прорізами по твірній, також на диску кришки, концентрично різі, виконаний кільцевий виступ, а в зоні між кільцевим виступом та різзю у диску кришки виконані наскрізні прорізи, обводова стінка має в верхній частині корпусу ступінчате розширення з кільцевою горизонтальною площадкою, а вище горизонтальної площадки має конусний поясок, з більшим діаметром на верхній кромці. Кільцевий концентричний виступ має у поперечному перерізі форму прямокутного трикутника з гіпотенузою усередині кола. Різь на пустотілій циліндричній частині виконана двозахідною з профілем стандартної метричної різі, з зовнішнім діаметром 39 мм, з кроком 4 мм, та кожний виток починається з діаметрально протилежної сторони, а між різзю та зрізаним конусом виконана фаска під кутом 45°. Конусний поясок має діаметр на верхній кромці 59 мм і конусність 30°. На верхній основі зрізаного пустотілого конусного виступу виконані наскрізні прорізи, також зсередини, на дні корпуса та під кришкою, закріплена сітка. В обводовій стінці утворена глуха вертикальна впадина з паралельними між собою стінками у формі трикутника, яка розміщується від дна до 50 %-75 % висоти обводової стінки і в дні - від 35 % до 45 % розміру радіуса дна, причому глуха вертикальна впадина має ширину від 3,5 мм до 5 мм. Загальними суттєвими ознаками є те, що універсальна фільтрувальна касета містить з можливістю заповнення фільтрувальним матеріалом, корпус із дном з отвором і суцільною обводовою стінкою, та кришку, що має концентрично розташовану циліндричну частину з різзю, що виступає над диском кришки, та має у центрі пустотілий виступ з наскрізними прорізами, кришка по контуру диска закріплена в верхній частині корпусу, який має виступаючий уверх зовнішній конусний поясок з більшим діаметром зверху. Причинами, які перешкоджають одержанню необхідного технічного результату є те, що відома фільтрувальна касета має тільки два елемента для приєднання до різних існуючих конструкцій фільтрувальних ємностей і ємностей взагалі, тобто не може бути встановлена у ємності багатьох інших існуючих конструкцій, інших виробників з забезпеченням надійного з'єднання, так як не має елементів, які можливо використати, не змінюючи конструкцію готового виробу. В основу корисної моделі поставлена задача створення універсальної фільтрувальної касети, яка по конструкції з'єднувальних елементів придатна для використання, як можливо в більшої кількості різних типів фільтрувальних ємностей, наприклад глечиках різної конструкції різних виробників, з забезпеченням надійного приєднання, та безпосередньо пляшок та бутилів з полікарбонату або поліетилентерфтолату, причому має просту надійну конструкцію. Поставлена задача вирішується тим, що універсальна фільтрувальна касета містить, з можливістю заповнення фільтрувальним матеріалом, корпус із дном з отвором і суцільною обводовою стінкою, та кришку, що має концентрично розташовану циліндричну частину з різзю, що виступає над диском кришки, та має у центрі пустотілий виступ з наскрізними прорізами, кришка по контуру диска закріплена в верхній частині корпусу, який має виступаючий уверх зовнішній конусний поясок з більшим діаметром зверху, причому концентрично розташована циліндрична частина на диску кришки, кільцева відкрита зверху, та має різь як ззовні, так і зсередини, пустотілий виступ розташований на диску кришки в середині циліндричної частини, а на днищі корпусу ззовні розташоване не менше двох кільцевих концентричних виступів, на яких ззовні на утворюючих розташовані не менше ніж по три поздовжніх ребра, і отвір у днищі зроблений всередині меншого кільцевого виступу. На нижній частині кришки виконаний кільцевий поясок з стовщенням на кромці, для можливості герметичного сполучення з кільцевим пазом у торці обводової стінки корпуса. Концентрично кільцевому пояску з стовщенням на кромці, на нижній частині кришки розташований ще один кільцевий ущільнювальний поясок, з можливістю сполучення з торцем обводової стінки корпуса зсередини. Пустотілий виступ в середній частині кришки має приблизно вдвічі менший діаметр, ніж діаметр внутрішньої різі. Зовнішній конусний поясок має діаметр на верхній кромці ззовні 73 мм і конусність по зовнішній поверхні 15° 0,5°. 2 UA 93373 U 5 10 15 20 25 30 35 40 45 50 55 60 Зовнішня різь на кільцевій циліндричній частині виконана двозахідною з профілем метричної двозахідної різі, з зовнішнім діаметром 40 мм, з кроком 5 мм, та кожний виток починається з діаметрально протилежної сторони. Зовнішня різь на кільцевій циліндричній частині виконана двозахідною з профілем метричної двозахідної різі, з зовнішнім діаметром 34 мм, з кроком 4 мм, та кожний виток починається з діаметрально протилежної сторони. Внутрішня різь на кільцевій циліндричній частині виконана однозахідною для можливості сполучення з профілем різі, з зовнішнім діаметром 28 мм, з кроком 3 мм. На диску кришки концентрично внутрішньої різі циліндричної частини, виконаний ущільнювальний кільцевий виступ. Зовнішній діаметр кільцевих концентричних виступів на днищі по зовнішнім поздовжнім ребрам на утворюючих, відповідно 21,5 мм, та 40, 5 мм, також на днищі ззовні є не менше трьох радіально розташованих ребер, що проходять по днищу від меншого кільцевого концентричного виступу до границі дна. Виконано два місцевих заниження товщини диска кришки у вигляді канавки шириною від 1,0 до 2,5 мм, які розташовані з протилежних сторін кришки, та мають радіальні заокруглення країв з плавним переходом до кромки і заглиблені у дискову частину до залишкової товщини від 0,25 мм до 0,4 мм. З внутрішньої сторони кришки та з внутрішньої сторони дна корпусу виступають не менше ніж по три шипа довжиною від 4 мм до 8 мм. Відмітними суттєвими ознаками дійсними у всіх випадках є те, що концентрично розташована циліндрична частина на диску кришки, кільцева відкрита зверху, та має різь як ззовні, так і зсередини, пустотілий виступ розташований на диску кришки в середині циліндричної частини, а на днищі корпусу ззовні розташовано не менше двох кільцевих концентричних виступів, на яких ззовні на утворюючих розташовані не менше ніж по три поздовжніх ребра, і отвір у днищі зроблений всередині меншого кільцевого виступу. Відмітними суттєвими ознаками дійсними в окремих випадках є те, що на нижній частині кришки виконаний кільцевий поясок з стовщенням на кромці, для можливості герметичного сполучення з кільцевим пазом у торці обводової стінки корпуса. Концентрично кільцевому пояску з стовщенням на кромці, на нижній частині кришки розташований ще один кільцевий ущільнювальний поясок, з можливістю сполучення з торцем обводової стінки корпуса зсередини. Пустотілий виступ в середній частині кришки має приблизно вдвічі менший діаметр, ніж діаметр внутрішньої різі. Зовнішній конусний поясок має діаметр на верхній кромці ззовні 73 мм і конусність по зовнішній поверхні 15°0,5°. Зовнішня різь на кільцевій циліндричній частині виконана двозахідною з профілем метричної двозахідної різі, з зовнішнім діаметром 40 мм, з кроком 5 мм, та кожний виток починається з діаметрально протилежної сторони. Зовнішня різь на кільцевій циліндричній частині виконана двозахідною з профілем метричної двозахідної різі, з зовнішнім діаметром 34 мм, з кроком 4 мм, та кожний виток починається з діаметрально протилежної сторони. Внутрішня різь на кільцевій циліндричній частині виконана однозахідною для можливості сполучення з профілем різі, з зовнішнім діаметром 28 мм, з кроком 3 мм. На диску кришки концентрично внутрішньої різі циліндричної частини, виконаний ущільнювальний кільцевий виступ. Зовнішній діаметр кільцевих концентричних виступів на днищі по зовнішнім поздовжнім ребрам на утворюючих, відповідно 21,5 мм, та 40, 5 мм., також на днищі ззовні є не менше трьох радіально розташованих ребер, що проходять по днищу від меншого кільцевого концентричного виступу до границі дна. Виконане два місцевих заниження товщини диску кришки у вигляді канавки шириною від 1,0 до 2,5 мм, які розташовані з протилежних сторін кришки, та мають радіальні заокруглення країв з плавним переходом до кромки і заглиблені у дискову частину до залишкової товщини від 0,25 мм до 0,4 мм. З внутрішньої сторони кришки та з внутрішньої сторони дна корпусу виступають не менше ніж по три шипа довжиною від 4 мм до 8 мм. Завдяки тому, що концентрично розташована циліндрична частина на диску кришки, кільцева відкрита зверху, та має різь як ззовні, так і зсередини, пустотілий виступ розташований на диску кришки в середині циліндричної частини, а на днищі корпусу ззовні розташоване не менше двох кільцевих концентричних виступів на яких ззовні на утворюючих розташовані не 3 UA 93373 U 5 10 15 20 25 30 35 40 45 50 55 60 менше ніж по три поздовжніх ребра, і отвір у днищі зроблений всередині меншого кільцевого виступу, запропонована конструкція забезпечує можливість: розширити галузь використання, завдяки наявності різних приєднувальних елементів для різних конструкцій та розмірів відповідних елементів в існуючих ємностях; спростити експлуатацію, завдяки взаємозамінності з декількома різними існуючими фільтрувальними касетами; використовувати універсальну фільтрувальну касету не тільки для використання, як можливо в більшої кількості різних типів фільтрувальних ємностей, наприклад глечиках різної конструкції різних виробників, а також з забезпеченням надійного приєднання, безпосередньо пляшок та бутилів з полікарбонату або поліетилентерфтолату. Суть запропонованої корисної моделі пояснюється кресленнями. На фіг. 1 зображений головний вид на універсальну фільтрувальну касету; На фіг. 2 зображений вид зверху на універсальну фільтрувальну касету; На фіг. 3 зображений вид знизу на універсальну фільтрувальну касету; На фіг. 4 зображене закріплення на касеті зверху лійки з ПЕТ-пляшки з метою заповнення доочищеною водою ПЕТ-пляшки; На фіг. 5 зображене закріплення на касеті зверху лійки з ПЕТ-пляшки з метою заповнення доочищеною водою ПЕТ-бутиля На фіг. 6 зображено, як закріплюється універсальна фільтрувальна касета в ємності глечика "Аквафор" або на ємності глечика фірми "БИТА ГМБХ", або глечику "РОСА"; На фіг. 7 зображений переріз, на якому показано, як закріплюється універсальна фільтрувальна касета за різьбову частину, наприклад на ємності глечика "Бар'єр". Універсальна фільтрувальна касета, призначена для заповнення фільтрувальним матеріалом порожнини корпусу з метою дофільтрації питної води. Універсальна фільтрувальна касета 1 містить корпус 2 із дном 3 і суцільною обводовою стінкою 4, а також кришку 5, що закупорює корпус 2. Кришка 5, має концентрично розташовану циліндричну частину 6 на диску 7 кришки 5, яка по конструкції кільцева відкрита зверху виступає над диском 7 кришки, та має різь 8 зовні, та різь 9 зсередини, та має у центрі пустотілий виступ 10 з наскрізними прорізами 11. Кришка 5 по контуру диска закріплена в верхній частині корпусу 2, який має виступаючий уверх зовнішній конусний поясок 12 з більшим діаметром зверху. На днищі 3 корпусу 2 розташовано ззовні два кільцевих концентричних виступи 13 та 14, на яких ззовні розташовані поздовжні ребра 15 та 16, і отвір 17 у днищі зроблений всередині меншого кільцевого виступу 13. На нижній частині кришки 5 виконаний кільцевий поясок 18 з стовщенням 19 на кромці, для можливості герметичного сполучення з кільцевим пазом 20 у торці обводової стінки 4 корпуса. Концентрично кільцевому пояску 18, на нижній частині кришки 5 розташований ще один кільцевий ущільнювальний поясок 21, для можливості сполучення з торцем стінки 4 корпуса 2 зсередини, та підвищення герметичності з'єднання. На кришці виконано два місцевих заниження 22 товщини диска 7 кришки у вигляді канавки шириною від 1,0 до 2,5 мм, які розташовані з протилежних сторін кришки, та мають радіальні заокруглення країв з плавним переходом до кромки і заглиблені у дискову частину до залишкової товщини 0,3 мм. З внутрішньої сторони кришки 5 та з внутрішньої сторони дна 3 корпусу2 виступають по три шипа 23 та 24 довжиною по 6 мм. Пустотілий виступ 10 в середній частині кришки 5 має вдвічі менший діаметр, ніж діаметр внутрішньої різі 9, що забезпечує місце для горлечка поліетилентерфтолатної пляшки або лійки 29 зробленої з такої пляшки. Різь 9 виконана однозахідною для можливості сполучення з профілем різі ПЕТ-пляшки, з зовнішнім діаметром 28 мм, з кроком 3 мм. зсередини на диску кришки концентрично внутрішньої різі циліндричної частини, виконаний ущільнювальний кільцевий виступ 26. Одним з варіантів, для можливості встановлення універсальної фільтрувальної касети у глечик, зовнішній конусний поясок 12 має діаметр на верхній кромці ззовні 73 мм і конусність по зовнішній поверхні 15°  0,5°. Зовнішня різь 8 на кільцевій циліндричній частині з урахуванням вже існуючих глечиків, згідно з потребою, може бути виконана двозахідною з профілем метричної двозахідної різі, з зовнішнім діаметром 40 мм, з кроком 5 мм, та кожний виток починається з діаметрально протилежної сторони та має фаску 27, або з профілем метричної двозахідної різі, з зовнішнім діаметром 34 мм, з кроком 4 мм, та кожний виток починається з діаметрально протилежної сторони. 4 UA 93373 U 5 10 15 20 25 30 Зовнішній діаметр кільцевих концентричних виступів 13 та 14 на днищі по зовнішнім поздовжнім ребрам на утворюючих, відповідно -21,5 мм, та 40, 5 мм, також на днищі 3 розташовані ззовні три радіальні ребра 28, що займають днище від меншого кільцевого концентричного виступу до границі дна 3. Приклади використання. На фіг. 4 показане закріплення на касеті 1 зверху різзю 9 лійки 29, зробленої з обрізаної ПЕТ-пляшки з метою заповнення доочищеною водою ПЕТ-пляшки 30, на яку універсальна фільтрувальна касета 1 встановлена меншим кільцевим виступом 13, а за рахунок щілини, створеної ребрами 15,повітря з ПЕТ-пляшки 30 виходить і не заважає її заповненню. На фіг. 5 показане закріплення на касеті зверху різзю 9 лійки 29, зробленої з обрізаної ПЕТпляшки з метою заповнення доочищеною водою ПЕТ-бутиля 31, на який встановлена більшим кільцевим виступом 14 універсальна фільтрувальна касета 1, а за рахунок щілини створеної ребрами 16 виходить повітря з ПЕТ-бутиля 31. На фіг. 6 показане приєднання універсальної фільтрувальної касети конічним пояском 12 в глечику 33 фірми "БРІТА ГМБХ" або глечику "РОСА" українського виробника. Заниження товщини диска 22 кришки 5, в такому випадку проколюється. На фіг. 7 показане приєднання універсальної фільтрувальної касети 1 зовнішньою різзю в глечику 32 "Бар'єр", який виготовляє фірма AT "МЕТТЕМ-Технології". Універсальна фільтрувальна касета для можливості фільтрації заповнюється засипним фільтрувальним матеріалом 34, наприклад активованим вугіллям, активованим вугіллям обробленим сріблом та іонообмінними смолами, натуральними адсорбентами, що забезпечує вилучення з води хлору, нафтопродуктів, фенолу, пестицидів та важких металів, але вміст та кількість фільтрувального матеріалу не описані, так як не є предметом винаходу. При приєднанні універсальної фільтрувальної касети, будь-яким з описаних вище способів, при заливанні води, вода під дією сили гравітації надходить в фільтрувальну касету через наскрізні прорізи 11, також через верхні прорізи ще й виходить повітря, вода очищується та стікає через наскрізні отвори 17 в дні 3 в ємність для доочищеної води. Далі, процес експлуатації зводиться до доливання початкової і відбору доочищеної води. Автор налагодив виробництво описаної універсальної фільтрувальної касети, перевірив її надійність та зручність в експлуатації, перевірив, що крім перелічених в опису у відомостях, які підтверджують можливість здійснення винаходу, ці касети придатні для глечиків "Анна", "Дафі", "Кенвуд", також для усіх існуючих пластикових пляшок і бутилів, навіть, в межах ознак формули, можливо закріплення універсальної фільтрувальної касети на горлечку ПЕТ-пляшки і наливання з руки доочищеної води в склянку, або каструлю, або чайник тобто, в будь-яку тару. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Універсальна фільтрувальна касета, що містить, з можливістю заповнення фільтрувальним матеріалом, корпус із дном з отвором і суцільною обводовою стінкою, та кришку, що має концентрично розташовану циліндричну частину з різзю, що виступає над диском кришки, та має у центрі пустотілий виступ з наскрізними прорізами, кришка по контуру диска закріплена в верхній частині корпусу, який має виступаючий уверх зовнішній конусний поясок з більшим діаметром зверху, яка відрізняється тим, що концентрично розташована циліндрична частина на диску кришки, кільцева відкрита зверху, та має різь як ззовні, так і зсередини, пустотілий виступ розташований на диску кришки всередині циліндричної частини, а на днищі корпусу ззовні розташоване не менше двох кільцевих концентричних виступів, на яких ззовні на утворюючих розташовані не менше ніж по три поздовжніх ребра, і отвір у днищі зроблений всередині меншого кільцевого виступу. 2. Касета за п. 1, яка відрізняється тим, що на нижній частині кришки виконаний кільцевий поясок з стовщенням на кромці з можливості герметичного сполучення з кільцевим пазом у торці обводової стінки корпусу. 3. Касета за п. 2, яка відрізняється тим, що концентрично кільцевому пояску з стовщенням на кромці, на нижній частині кришки розташований ще один кільцевий ущільнювальний поясок, з можливістю сполучення з торцем обводової стінки корпусу зсередини. 4. Касета за п. 1, яка відрізняється тим, що пустотілий виступ в середній частині кришки має приблизно вдвічі менший діаметр чим діаметр внутрішньої різі. 5. Касета за п. 1, яка відрізняється тим, що зовнішній конусний поясок має діаметр на верхній кромці ззовні 73 мм і конусність по зовнішній поверхні 15° ±0,5°. 5 UA 93373 U 5 10 15 20 6. Касета за п. 1, яка відрізняється тим, що зовнішня різь на кільцевій циліндричній частині виконана двозахідною з профілем метричної двозахідної різі, з зовнішнім діаметром 40 мм, з кроком 5 мм, та кожний виток починається з діаметрально протилежної сторони. 7. Касета за п. 1, яка відрізняється тим, що зовнішня різь на кільцевій циліндричній частині виконана двозахідною з профілем метричної двозахідної різі, з зовнішнім діаметром 34 мм, з кроком 4 мм, та кожний виток починається з діаметрально протилежної сторони. 8. Касета за п. 1, яка відрізняється тим, що внутрішня різь на кільцевій циліндричній частині виконана однозахідною для можливості сполучення з профілем різі, з зовнішнім діаметром 28 мм, з кроком 3 мм. 9. Касета за п. 1, яка відрізняється тим, що на диску кришки концентрично внутрішньої різі циліндричної частини, виконаний ущільнювальний кільцевий виступ. 10. Касета за п. 1, яка відрізняється тим, що зовнішній діаметр кільцевих концентричних виступів на днищі по зовнішніх поздовжніх ребрах на утворюючих, відповідно 21,5 мм, та 40, 5 мм, також на днищі ззовні є не менше трьох радіально розташованих ребер, що проходять по днищу від меншого кільцевого концентричного виступу до границі дна. 11. Касета за п. 1, яка відрізняється тим, що виконано два місцевих заниження товщини диска кришки у вигляді канавки шириною від 1,0 до 2,5 мм, які розташовані з протилежних сторін кришки, та мають радіальні заокруглення країв з плавним переходом до кромки і заглиблені у дискову частину до залишкової товщини від 0,25 мм до 0,4 мм. 12. Касета за п. 1, яка відрізняється тим, що з внутрішньої сторони кришки та з внутрішньої сторони дна корпусу виступають не менше ніж по три шипа довжиною від 4 мм до 8 мм. 6 UA 93373 U 7 UA 93373 U 8 UA 93373 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
