Універсальна фільтрувальна касета

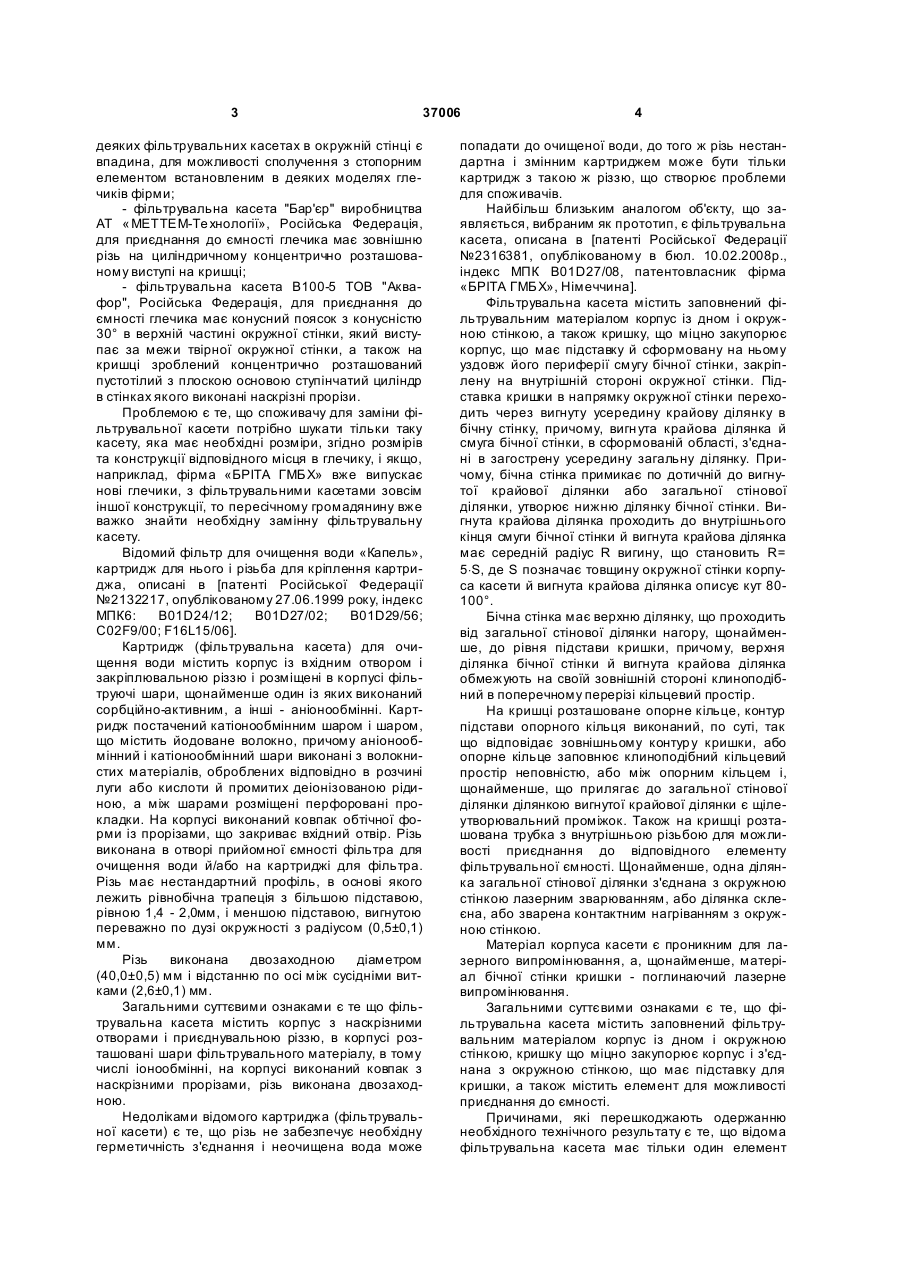

1 .Універсальна фільтрувальна касета, що містить заповнений фільтрувальним матеріалом корпус із дном і обводовою стінкою, кришку, що міцно закупорює корпус і з'єднана з обводовою стінкою, що має підставку для кришки, а також містить елемент для можливості приєднання до ємності, яка відрізняється тим, що кришка має концентрично розташовану на дисковій частині кришки пустотілу циліндричну частину з зовнішньою різзю, на якій зверху концентрично розташований зрізаний конусний пустотілий виступ з наскрізними прорізами по твірній, також на диску кришки, концентрично різі, виконаний кільцевий виступ, а в зоні між кільцевим виступом та різзю у диску кришки виконані наскрізні прорізи, обводова стінка має в верхній частині корпусу ступінчате розширення з кільцевою горизонтальною площадкою, а вище горизонтальної площадки має конусний поясок, з більшим діаметром на верхній кромці. 2. Універсальна фільтрувальна касета за п. 1, яка відрізняє ться тим, що кільцевий концентричний U 2 (19) 1 3 37006 деяких фільтрувальних касетах в окружній стінці є впадина, для можливості сполучення з стопорним елементом встановленим в деяких моделях глечиків фірми; - фільтрувальна касета "Бар'єр" виробництва AT « МЕТТЕМ-Те хнології», Російська Федерація, для приєднання до ємності глечика має зовнішню різь на циліндричному концентрично розташованому виступі на кришці; - фільтрувальна касета В100-5 TOB "Аквафор", Російська Федерація, для приєднання до ємності глечика має конусний поясок з конусністю 30° в верхній частині окружної стінки, який виступає за межи твірної окружної стінки, а також на кришці зроблений концентрично розташований пустотілий з плоскою основою ступінчатий циліндр в стінках якого виконані наскрізні прорізи. Проблемою є те, що споживачу для заміни фільтрувальної касети потрібно шукати тільки таку касету, яка має необхідні розміри, згідно розмірів та конструкції відповідного місця в глечику, і якщо, наприклад, фірма «БРІТА ГМБХ» вже випускає нові глечики, з фільтрувальними касетами зовсім іншої конструкції, то пересічному громадянину вже важко знайти необхідну замінну фільтрувальну касету. Відомий фільтр для очищення води «Капель», картридж для нього і різьба для кріплення картриджа, описані в [патенті Російської Федерації №2132217, опублікованому 27.06.1999 року, індекс МПК6: B01D24/12; B01D27/02; B01D29/56; C02F9/00; F16L15/06]. Картридж (фільтрувальна касета) для очищення води містить корпус із вхідним отвором і закріплювальною різзю і розміщені в корпусі фільтруючі шари, щонайменше один із яких виконаний сорбційно-активним, а інші - аніонообмінні. Картридж постачений катіонообмінним шаром і шаром, що містить йодоване волокно, причому аніонообмінний і катіонообмінний шари виконані з волокнистих матеріалів, оброблених відповідно в розчині луги або кислоти й промитих деіонізованою рідиною, а між шарами розміщені перфоровані прокладки. На корпусі виконаний ковпак обтічної форми із прорізами, що закриває вхідний отвір. Різь виконана в отворі прийомної ємності фільтра для очищення води й/або на картриджі для фільтра. Різь має нестандартний профіль, в основі якого лежить рівнобічна трапеція з більшою підставою, рівною 1,4 - 2,0мм, і меншою підставою, вигнутою переважно по дузі окружності з радіусом (0,5±0,1) мм. Різь виконана двозаходною діаметром (40,0±0,5) мм і відстанню по осі між сусідніми витками (2,6±0,1) мм. Загальними суттєвими ознаками є те що фільтрувальна касета містить корпус з наскрізними отворами і приєднувальною різзю, в корпусі розташовані шари фільтрувального матеріалу, в тому числі іонообмінні, на корпусі виконаний ковпак з наскрізними прорізами, різь виконана двозаходною. Недоліками відомого картриджа (фільтрувальної касети) є те, що різь не забезпечує необхідну герметичність з'єднання і неочищена вода може 4 попадати до очищеної води, до того ж різь нестандартна і змінним картриджем може бути тільки картридж з такою ж різзю, що створює проблеми для споживачів. Найбільш близьким аналогом об'єкту, що заявляється, вибраним як прототип, є фільтрувальна касета, описана в [патенті Російської Федерації №2316381, опублікованому в бюл. 10.02.2008р., індекс МПК B01D27/08, патентовласник фірма «БРІТА ГМБХ», Німеччина]. Фільтрувальна касета містить заповнений фільтрувальним матеріалом корпус із дном і окружною стінкою, а також кришку, що міцно закупорює корпус, що має підставку й сформовану на ньому уздовж його периферії смугу бічної стінки, закріплену на внутрішній стороні окружної стінки. Підставка кришки в напрямку окружної стінки переходить через вигнуту усередину крайову ділянку в бічну стінку, причому, вигн ута крайова ділянка й смуга бічної стінки, в сформованій області, з'єднані в загострену усередину загальну ділянку. Причому, бічна стінка примикає по дотичній до вигнутої крайової ділянки або загальної стінової ділянки, утворює нижню ділянку бічної стінки. Вигнута крайова ділянка проходить до внутрішнього кінця смуги бічної стінки й вигнута крайова ділянка має середній радіус R вигину, що становить R= 5×S, де S позначає товщину окружної стінки корпуса касети й вигнута крайова ділянка описує кут 80100°. Бічна стінка має верхню ділянку, що проходить від загальної стінової ділянки нагору, щонайменше, до рівня підстави кришки, причому, верхня ділянка бічної стінки й вигнута крайова ділянка обмежують на своїй зовнішній стороні клиноподібний в поперечному перерізі кільцевий простір. На кришці розташоване опорне кільце, контур підстави опорного кільця виконаний, по суті, так що відповідає зовнішньому контур у кришки, або опорне кільце заповнює клиноподібний кільцевий простір неповністю, або між опорним кільцем і, щонайменше, що прилягає до загальної стінової ділянки ділянкою вигнутої крайової ділянки є щілеутворювальний проміжок. Також на кришці розташована трубка з внутрішньою різьбою для можливості приєднання до відповідного елементу фільтрувальної ємності. Щонайменше, одна ділянка загальної стінової ділянки з'єднана з окружною стінкою лазерним зварюванням, або ділянка склеєна, або зварена контактним нагріванням з окружною стінкою. Матеріал корпуса касети є проникним для лазерного випромінювання, а, щонайменше, матеріал бічної стінки кришки - поглинаючий лазерне випромінювання. Загальними суттєвими ознаками є те, що фільтрувальна касета містить заповнений фільтрувальним матеріалом корпус із дном і окружною стінкою, кришку що міцно закупорює корпус і з'єднана з окружною стінкою, що має підставку для кришки, а також містить елемент для можливості приєднання до ємності. Причинами, які перешкоджають одержанню необхідного технічного результату є те, що відома фільтрувальна касета має тільки один елемент 5 37006 для приєднання до фільтрувальної ємності і не може бути установлена у фільтрувальні ємності іншої конструкції, інших виробників з забезпеченням герметичності по вузлу з'єднання, так як не має необхідних елементів герметизації. В основу корисної моделі поставлена задача створення універсальної фільтрувальної касети, яка придатна для установлювання в фільтрувальних ємностях, наприклад, глечиках різної конструкції різних виробників, з забезпеченням герметичності приєднання. Поставлена задача вирішується тим, що фільтрувальна касета, яка містить заповнений фільтрувальним матеріалом корпус із дном і окружною стінкою що має підставку, кришку, що закупорює корпус, кришка з'єднана з окружною стінкою, а також містить елемент для можливості приєднання до ємності. Кришка має концентрично розташовану на дисковій частині кришки пустотілу циліндричну частин у з зовнішньою різзю, на який зверху концентрично розташований урізаний конусний пустотілий виступ з наскрізними прорізами по твірній, також на диску кришки, концентрично різі, зроблений кільцевий виступ, а в зоні між кільцевим виступом та різзю у диску кришки виконані наскрізні прорізи, окружна стінка має в верхній частині корпусу ступінчате розширення з кільцевою горизонтальною площадкою, а вище горизонтальної площадки має конусний поясок, з більшим діаметром на верхній кромці. Кільцевий концентричний виступ має у поперечному перерізі форму прямокутного трикутника з гіпотенузою усередині кола. Різь на пустотілій циліндричній частині виконана двозаходною з профілем стандартної метричної різі, з зовнішнім діаметром 39мм, з кроком 4мм, та кожний виток починається з діаметрально протилежної сторони, а між різзю та урізаним конусом виконана фаска під кутом 45°. Конусний поясок має діаметр на верхній кромці 59мм і конусність 30°(інше технічне зазначення 1:1,866). На верхній основі урізаного пустотілого конусного виступ у виконані наскрізні прорізи, також зсередини, на дні корпуса, та під кришкою, закріплена сітка. В окружній стінці утворена глуха вертикальна впадина з паралельними між собою стінками у формі трикутника, яка розміщується від дна до 50% - 75% висоти окружної стінки і в дні - від 35% до 45% розміру радіуса дна. Глуха вертикальна впадина має ширину від 3,5мм до 5мм. Відмітними суттєвими ознаками є те, що кришка має концентрично розташовану на дисковій частині кришки пустотілу циліндричну частин у з зовнішньою різзю, на який зверху концентрично розташований урізаний конусний пустотілий виступ з наскрізними прорізами по твірній, також на диску кришки, концентрично різі, зроблений кільцевий виступ, а в зоні між кільцевим виступом та різзю у диску кришки виконані наскрізні прорізи, окружна стінка має в верхній частині корпусу ступінчате розширення з кільцевою горизонтальною площадкою, а вище горизонтальної площадки має 6 конусний поясок, з більшим діаметром на верхній кромці. Кільцевий концентричний виступ має у поперечному перерізі форму прямокутного трикутника з гіпотенузою усередині кола. Різь на пустотілій циліндричній частині виконана двозаходною з профілем стандартної метричної різі, з зовнішнім діаметром 39мм, з кроком 4мм, та кожний виток починається з діаметрально протилежної сторони, а між різзю та урізаним конусом виконана фаска під кутом 45°. Конусний поясок має діаметр на верхній кромці 59мм і конусність 30°. На верхній основі урізаного пустотілого конусного виступ у виконані наскрізні прорізи, також зсередини, на дні корпуса, та під кришкою, закріплена сітка. В окружній стінці утворена глуха вертикальна впадина з паралельними між собою стінками у формі трикутника, яка розміщується від дна до 50% - 75% висоти окружної стінки і в дні - від 35% до 45% розміру радіуса дна. Глуха вертикальна впадина має ширину від 3,5мм до 5мм. Відмітними суттєвими ознаками дійсними у всіх випадках, є те що кришка має концентрично розташовану на дисковій частині кришки пустотілу циліндричну частину з зовнішньою різзю, на який зверху концентрично розташований урізаний конусний пустотілий виступ з наскрізними прорізами по твірній, також на диску кришки, концентрично різі, зроблений кільцевий виступ, а в зоні між кільцевим виступом та різзю у диску кришки виконані наскрізні прорізи, окружна стінка має в верхній частині корпусу ступінчате розширення з кільцевою горизонтальною площадкою, а вище горизонтальної площадки має конусний поясок, з більшим діаметром на верхній кромці. Відмітними суттєвими ознаками дійсними в окремих випадках є те, що кільцевий концентричний виступ має у поперечному перерізі форму прямокутного трикутника з гіпотенузою усередині кола. Різь на пустотілій циліндричній частині виконана двозаходною з профілем стандартної метричної різі, з зовнішнім діаметром 39мм, з кроком 4мм, та кожний виток починається з діаметрально протилежної сторони, а між різзю та урізаним конусом виконана фаска під кутом 45°. Конусний поясок має діаметр на верхній кромці 59мм і конусність 30°. На верхній основі урізаного пустотілого конусного виступ у виконані наскрізні прорізи, також зсередини, на дні корпуса, та під кришкою, закріплена сітка. В окружній стінці утворена глуха вертикальна впадина з паралельними між собою стінками у формі трикутника, яка розміщується від дна до 50% - 75% висоти окружної стінки і в дні - від 35% до 45% розміру радіуса дна. Глуха вертикальна впадина має ширину від 3,5мм до 5мм. Запропонована конструкція забезпечує можливість: - розширити галузь використання, завдяки наявності двох приєднувальних елементів для різних 7 37006 конструкцій відповідних елементів в ємностях ; спростити експлуатацію, завдяки взаємозамінності з декількома різними фільтрувальними касетами; - забезпечити герметичність приєднання, завдяки непередбаченому іншими виробниками розташованого на кришці кільцевого концентричного з різзю виступ у, та того що витки різі починаються з діаметрально протилежних сторін і створюють симетричне розподілення навантаження. Суть запропонованого корисної моделі пояснюється кресленнями На Фіг.1 зображений головний вид на універсальну фільтрувальну касету ; На Фіг.2 зображений вид збоку на універсальну фільтрувальну касету; На Фіг.3 зображений вид зверху на універсальну фільтрувальну касету; На Фіг.4 зображений вид А, вид на дно; На Фіг.5 зображений вид на якому показано, як закріплюється універсальна фільтрувальна касета на ємності глечика фірми «БРІТА Г МБХ»; На Фіг.6 зображений переріз на якому показано, як закріплюється універсальна фільтрувальна касета за різьбовій частині, наприклад, на ємності глечика «Бар'єр». Універсальна фільтрувальна касета містить корпус 1 із дном 2 і окружною стінкою 3, а також кришку 4, що закупорює корпус 1. На окружній стінці 3, зроблене ступінчате збільшення діаметру, і горизонтальна кільцева ділянка 5 ступені є підставкою для кришки 4, яка ультразвуковим зварюванням з'єднана з окружною стінкою 3, та має концентрично розташовану на дисковій частині 6 кришки пустотілу циліндричну частину 7 з зовнішньою різзю 8. На пустотілій циліндричній частині 7 знаходиться концентрично розташований урізаний конусний пустотілий виступ 9 з наскрізними прорізами 10 по твірній. Між пустотілою циліндричною частиною 7 та урізаним конусним пустотілим виступом 9 зроблена фаска 11 під кутом 45°. Також на диску 6 кришки 4 розташований концентрично різі 8 кільцевий виступ 12, а в зоні між кільцевим виступом 12 та різзю 8 у диску 6 виконані наскрізні прорізи 13. Частина окружної стінки 3 корпусу 1 вище горизонтальної площадки 5 зроблена у вигляді конусного пояска 14, з більшим діаметром на верхній кромці 15, розміром 59мм з конусністю 30° (інше технічне зазначення 1:1,866). На верхній основі 16 урізаного конусного пустотілого виступ у 9 виконані наскрізні прорізи 17. В окружній стінці 3 утворена глуха вертикальна впадина 18 з паралельними стінками 19 та 20. Глуха вертикальна впадина 18 розташована на частині утворюючої від дна до висоти 63% відносно висоти окружної стінки 3. Стінки 19 та 20 мають 8 форму трикутника і глуха вертикальна впадина 18 входить в дно 2 на 40% радіуса дна, а відстань між паралельними стінками 19 та 20 дорівнює 4мм. Різь 8 виконана двозаходною з профілем стандартної метричної різі (ГОСТ9150-80), з зовнішнім діаметром 39мм, з кроком 4мм, та починається кожний виток з діаметрально протилежної сторони. В дні 2 фільтрувальної касети виконані наскрізні прорізи 21, які зсередини додатково закрити сіткою 22 з розміром чарунок 0,1-0,2мм. Така сітка 22 встановлена і під кришкою 4. На Фіг.5 показане приєднання універсальної фільтрувальної касети в конічному отворі 23 глечика 24 фірми «БРІТА ГМБХ». Глуха вертикальна впадина 18 сполучена з кронштейном 25. На Фіг.6 показане приєднання універсальної фільтрувальної касети в різьбовому отворі 26 в циліндричному елементі 27 глечика 28 «Бар'єр», який виготовляє фірма AT «МЕТТЕМ-Те хнології». Підвищена герметичність з'єднання забезпечена сполученням кільцевого виступ у 12 з торцем циліндричного елемента 27, та додатковим, при необхідності, сполученням фаски 11 фільтрувальної касети з конічним звуженням в різьбовому отворі 26. Фільтрувальна касета заповнена насипним фільтрувальним матеріалом 29, наприклад, активованим вугіллям, активованим вугіллям обробленим сріблом та іонообмінними смолами, що забезпечує вилучення з води хлору, нафтопродуктів, фенолу, пестицидів та важких металів . Універсальна фільтрувальна касета при експлуатації приєднується, або так як показано на Фіг.5, щільно пояском 14 в конічний отвір 23 і з фіксацією кронштейном 25 від повороту, або, як показано на Фіг.6 - на своїй різі 8 з ущільнюванням кільцевим виступом. 12. Можливе додаткове ущільнення і по фасці 8, але ущільнення тільки по кільцевому виступу 12 забезпечує проток води через наскрізні отвори 13, що забезпечує більш високу пропускну здатність касети. При приєднанні універсальної фільтрувальної касети, будь яким з описаних способів, вода під дією сили гравітації поступає в фільтрувальну касету через наскрізні прорізи 10, 13, 17, через прорізи 17, при заливанні води, ще й виходить повітря, очищається та стікає через наскрізні отвори в дні 2 в ємність для доочищеної води. Далі процес експлуатації зводиться до доливання початкової і відбору доочищеної води. Автор налагодив виробництво описаної фільтрувальної касети, перевірив її надійність та зручність в експлуатації. 9 Комп’ютерна в ерстка Л. Купенко 37006 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
